前言 此次带来的是追风者P200A新品机箱的装机作业,整体结构上与前辈MG210类似,但又有不少改进的地方,比如支持双240水冷,显卡厚度支持到3槽,P200A体积为205mm x 365mm x 400mm,支持ITX和DTX主板,CPU限高165mm,显卡限长355mm,支持显卡竖装,前面板最大支持280mm冷排,侧面最大支持240mm冷排,最大支持4个3.5寸硬盘和4个2.5寸硬盘,单从规格上来看,P200A的玩法非常多,可以根据配置和玩家喜好实现不同的装机方案,兼顾风冷和水冷各类方案,可以说当前各类能玩的花样P200A都具备了。此次装机平台为i5-11600KF + Z590 + RX 6700XT,性能方面满足当前各类3A游戏的运行需求。散热方面采用了风冷方案,由于是钢化玻璃侧板,所以并未使用显卡竖装方案,而是使用标准的显卡直插方式,散热器方面选用了利民新推出的TR-TA120 EX BLACK,并搭配了一把利民TL-B12作为机箱尾部排风风扇,电源方面根据整机功耗选用了安钛克HCG650金牌全模组电源。 配置清单:
|
处理器 |
Intel i5-11600KF |
|
主板 |
华擎 Z590 Phantom Gaming-ITX/TB4 |
|
内存 |
宇瞻 暗黑女神 NOX DDR4 3600 8GB × 2 |
|
显卡 |
讯景 AMD Radeon RX 6700XT 海外版 |
|
固态硬盘 |
西部数据 WD_BLACK SN850 1TB |
|
散热器 |
利民 TR-TA120 EX BLACK |
|
风扇 |
利民 TL-B12 |
|
电源 |
安钛克 HCG650 Gold |
|
机箱 |
追风者 P200A |

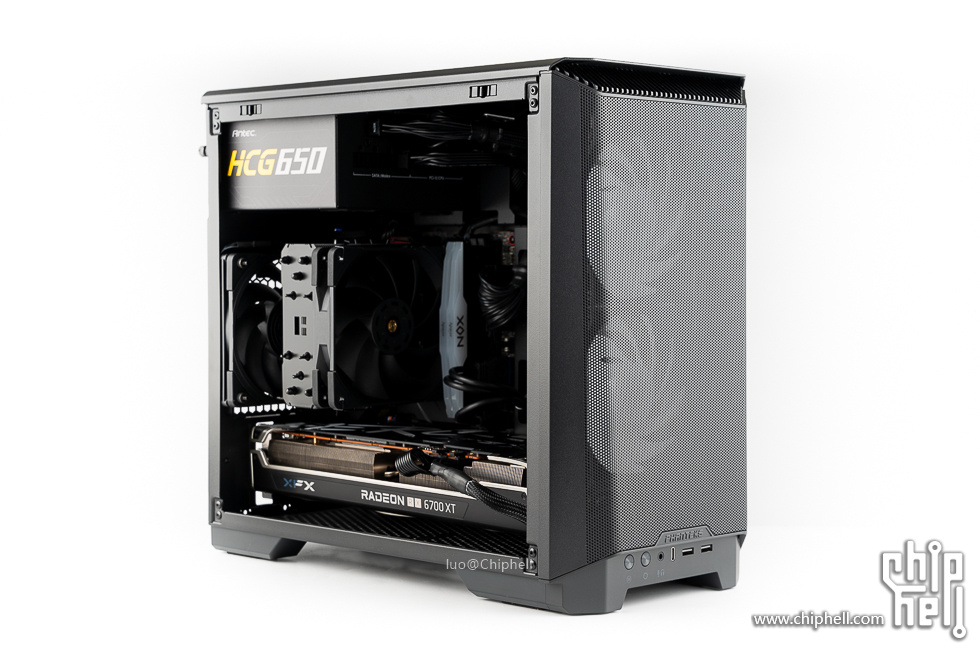

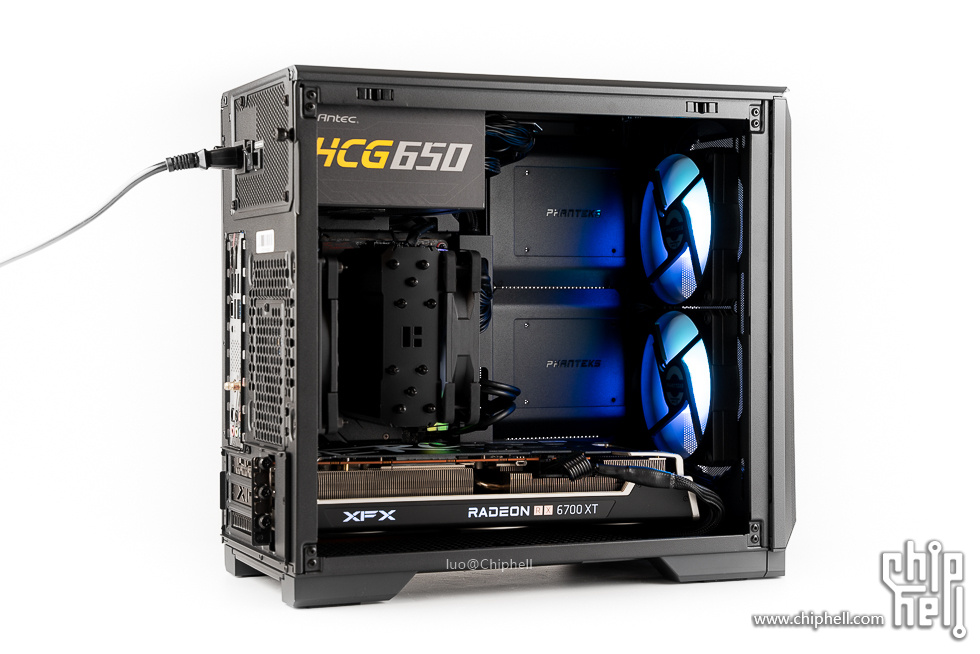

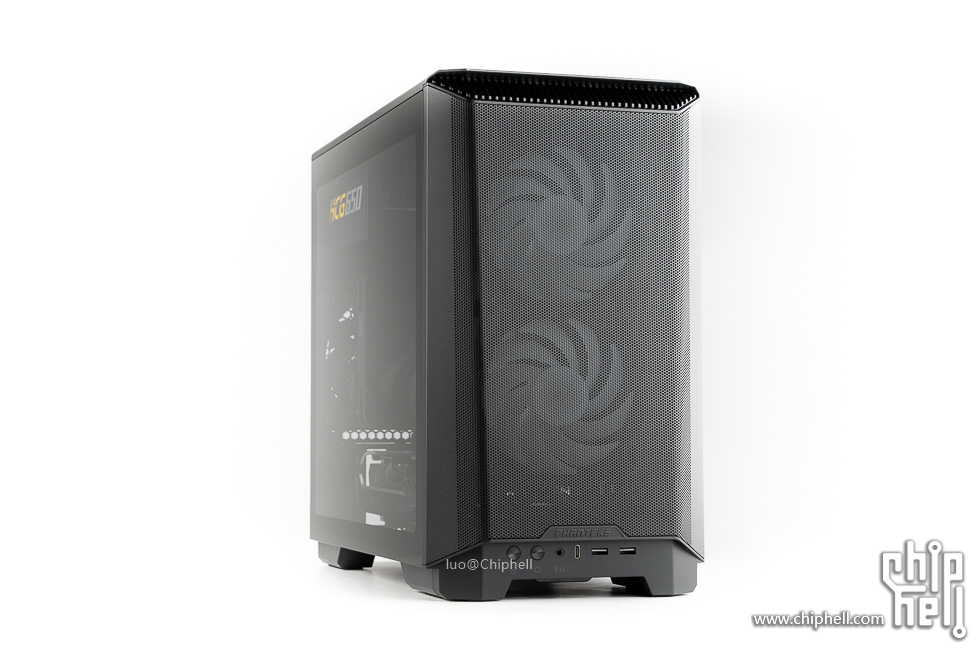

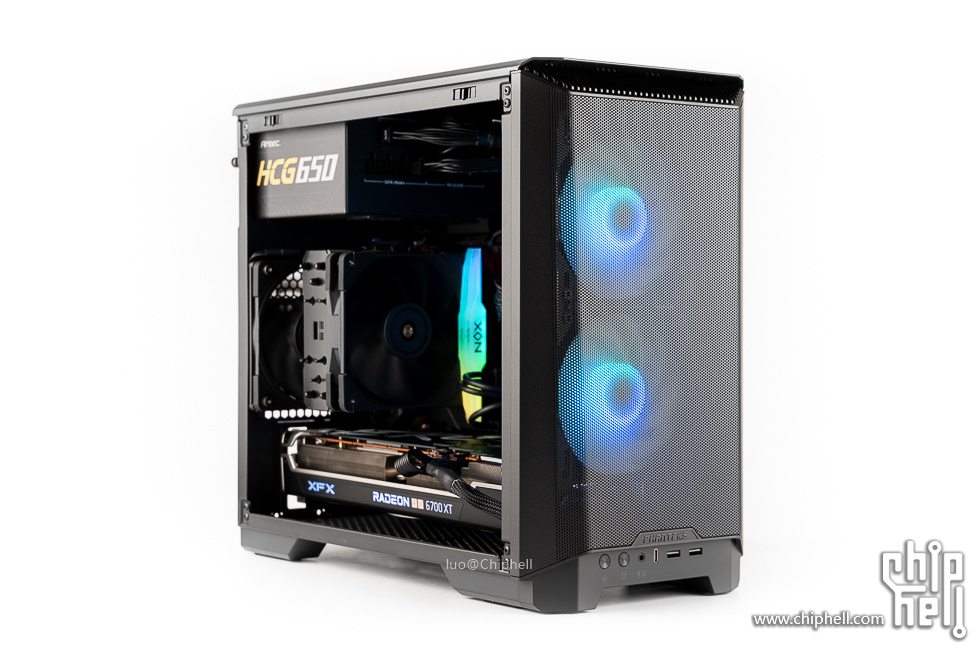

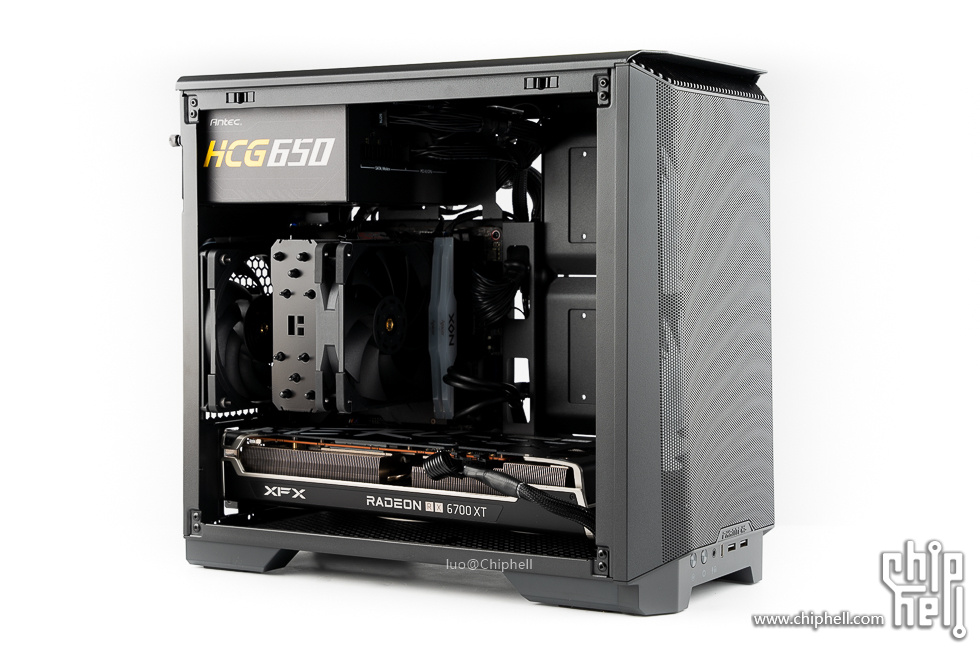

整机展示 45°视角,整体风格上与追风者自家的P500A、P360A类似,网状前面板透出内部风扇。

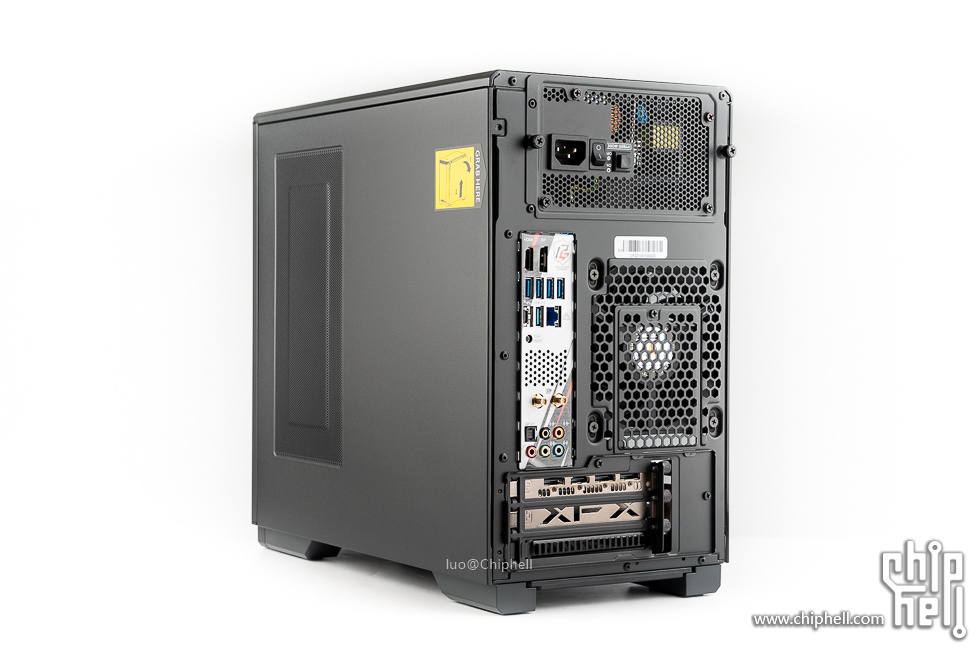

侧后方,电源上置结构。

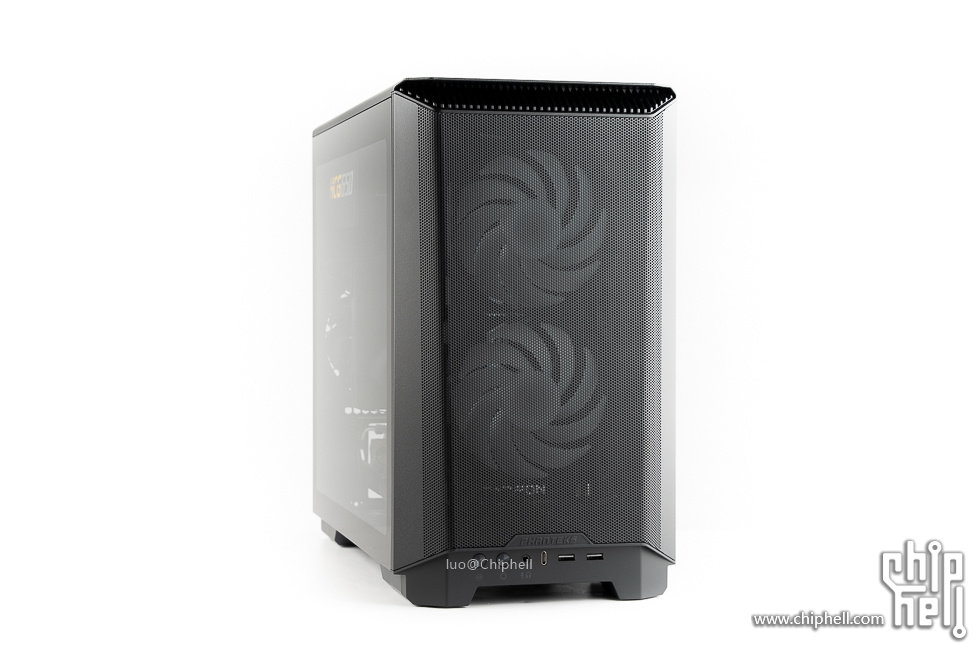

机箱正面。

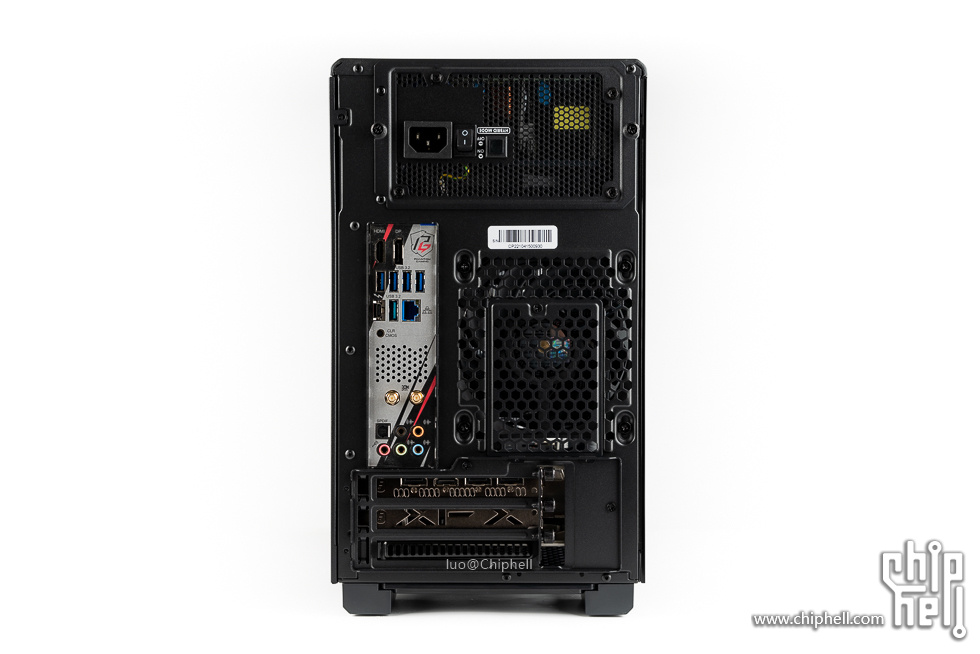

机箱背面。

俯视角度,顶部没有开孔设计。


侧板采用卡口设计,非常方便的取下。

侧面多视图。

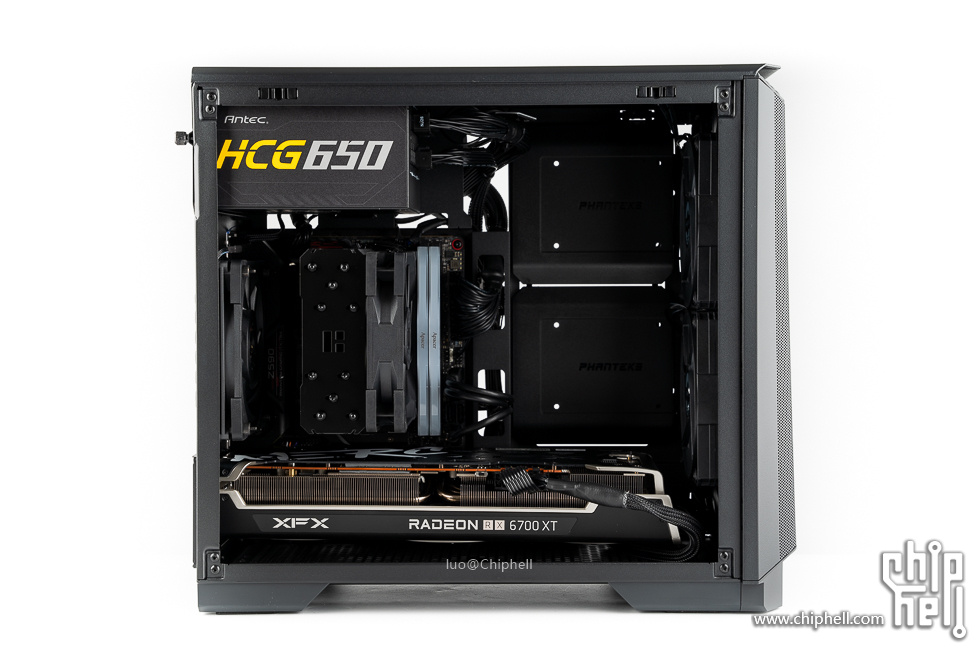

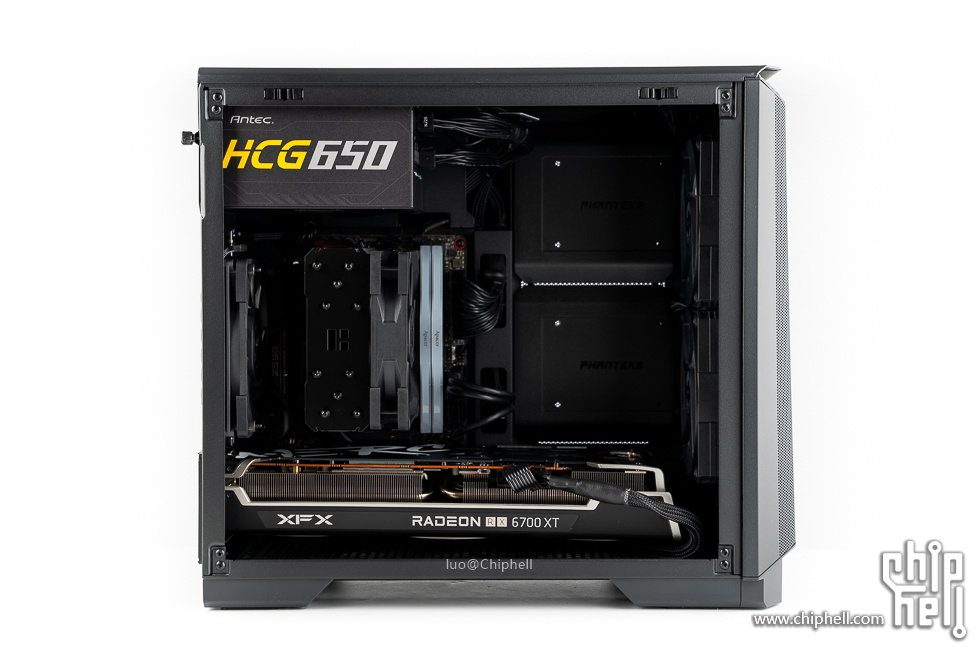

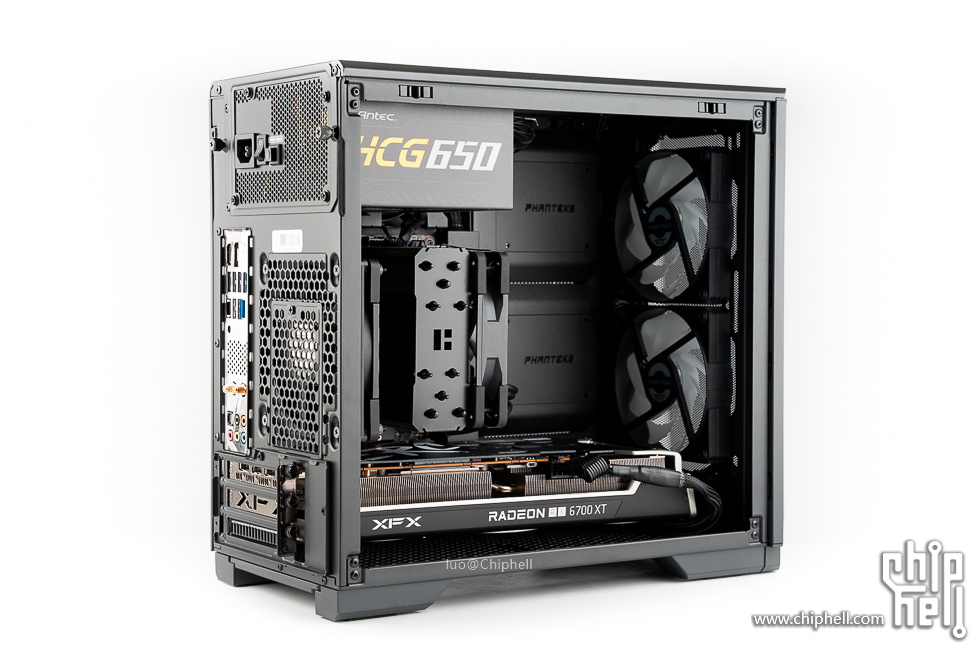

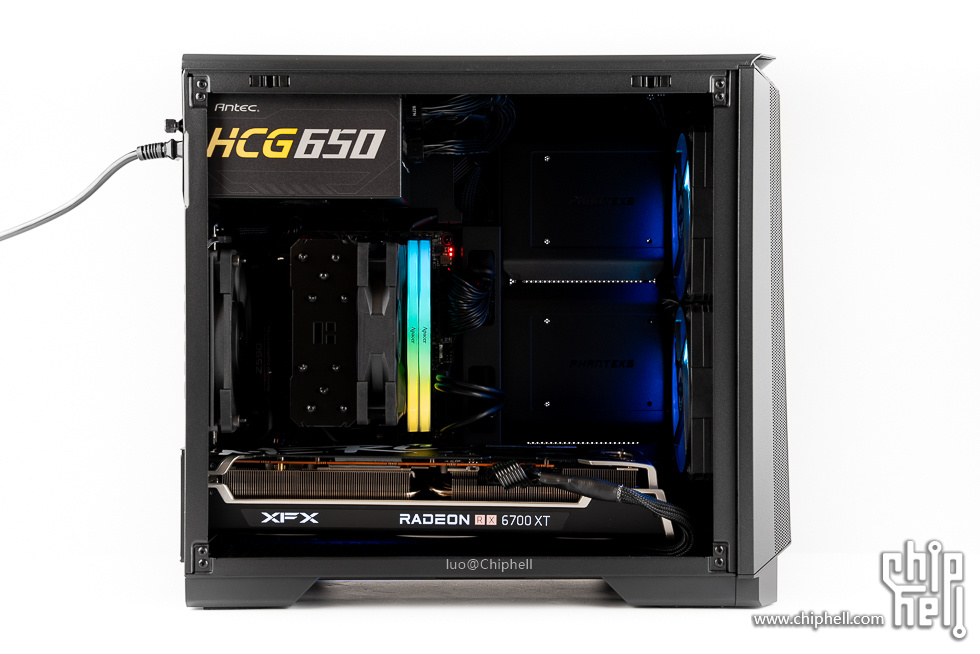

主板侧,可以看到为电源上置结构,底部支持三槽显卡。

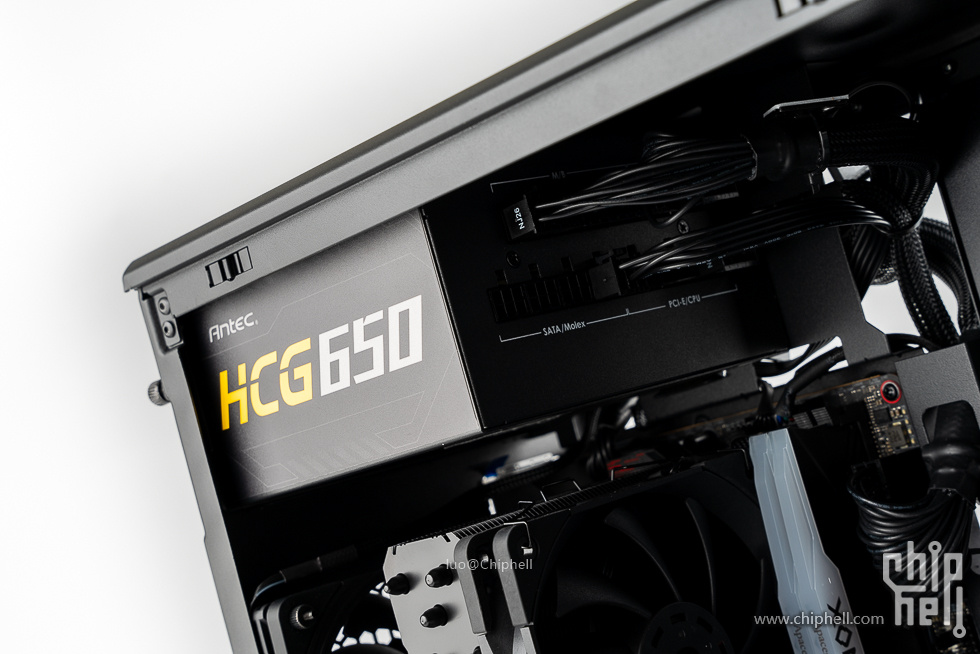

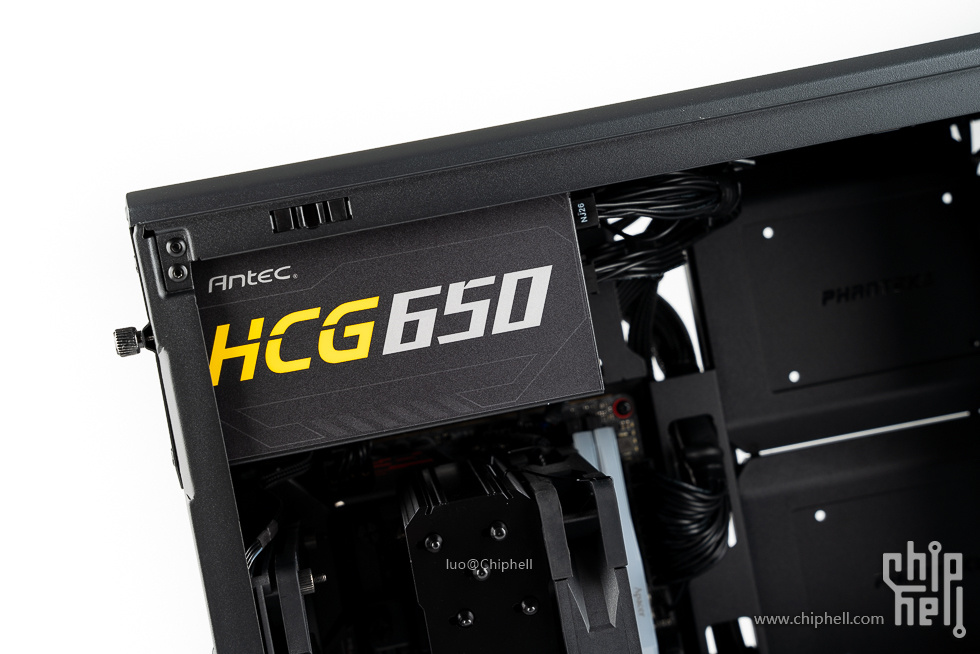

顶部电源位。

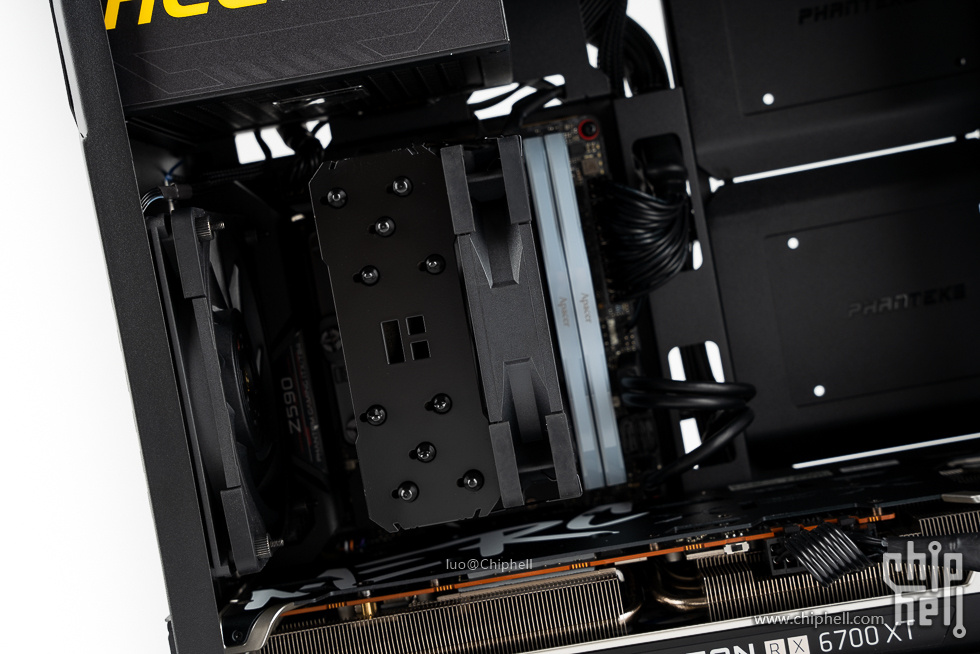

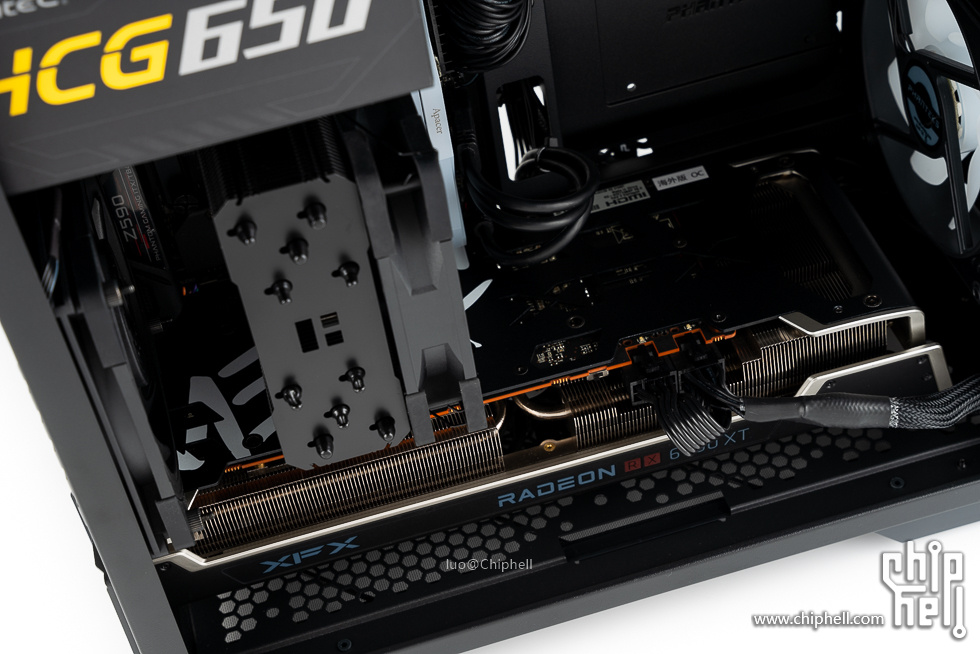

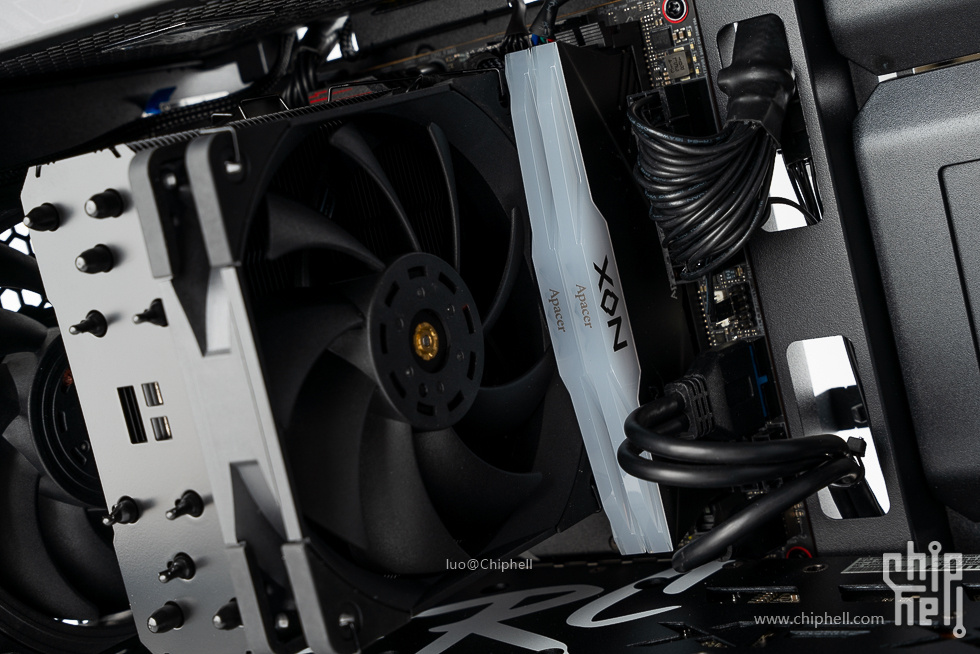

主要部件区域,这里为风冷方案。

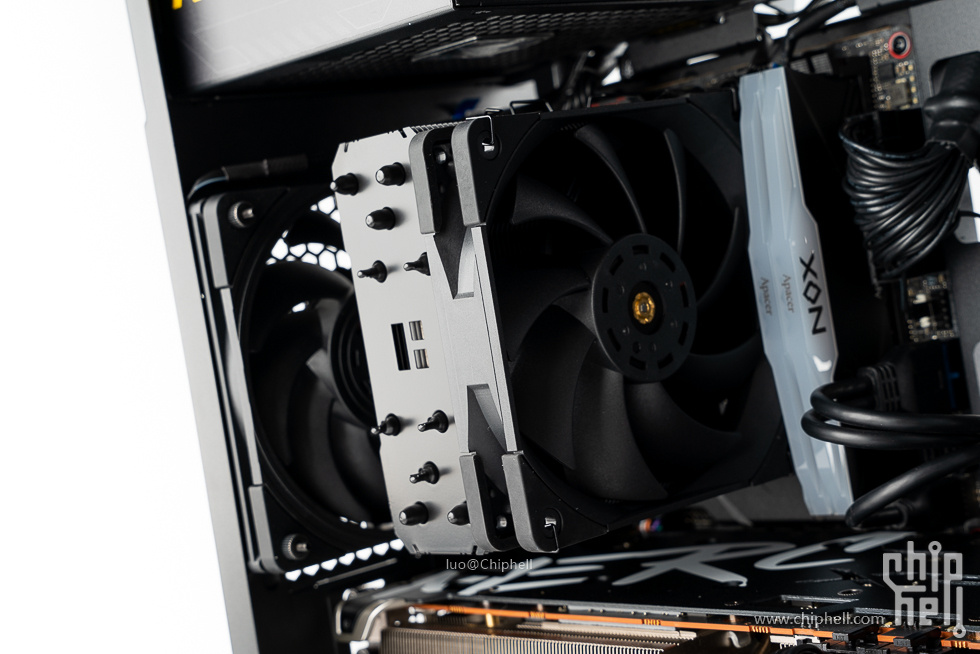

黑化的散热器。

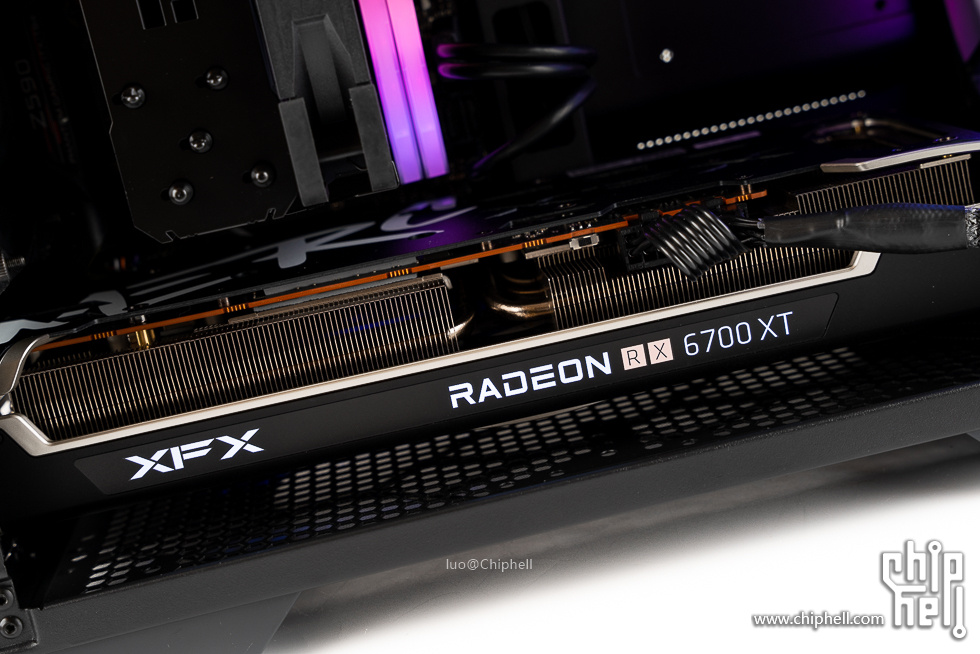

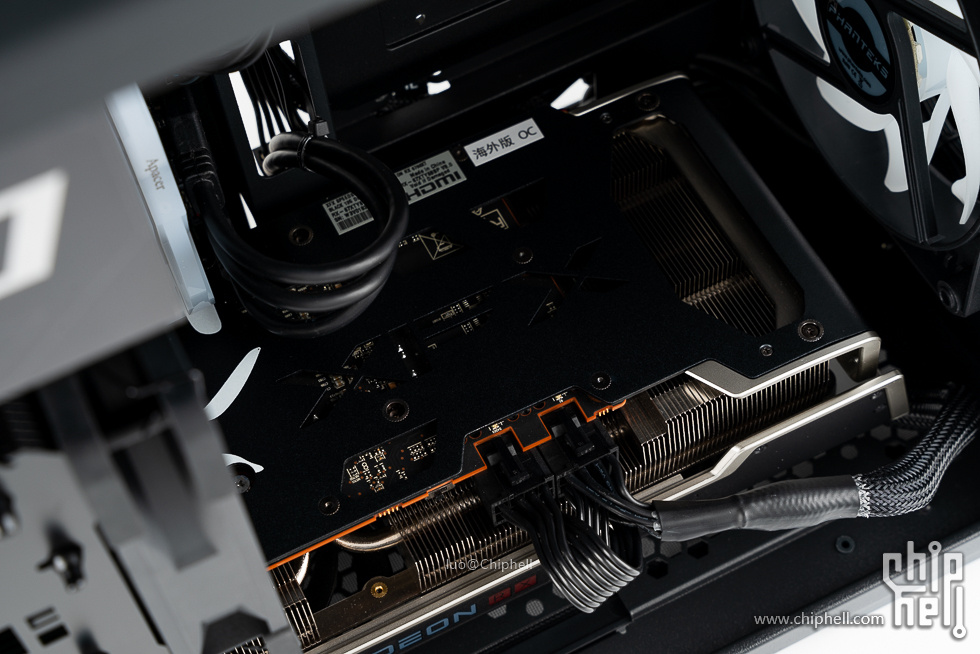

显卡部分,顶部有信仰文字。

全金属的显卡背板。

显卡前部的贯穿式风道设计。

内存部分。

黑化的TR-TA120。

电源模组线接口。

走线开孔设计。

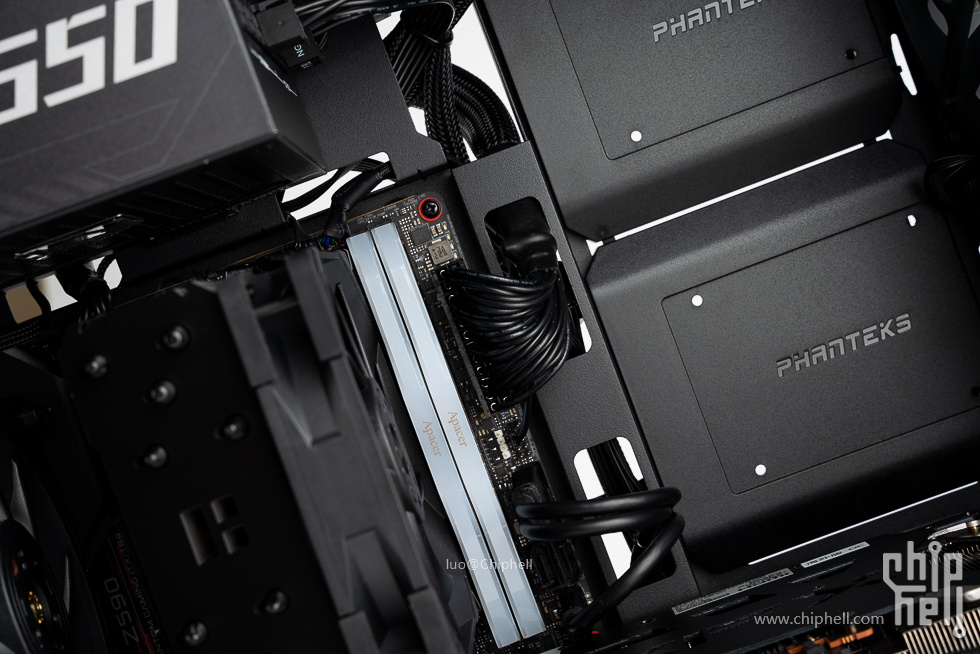

机箱前方的两个盖板,拆除后可以安装240水冷或者硬盘支架。

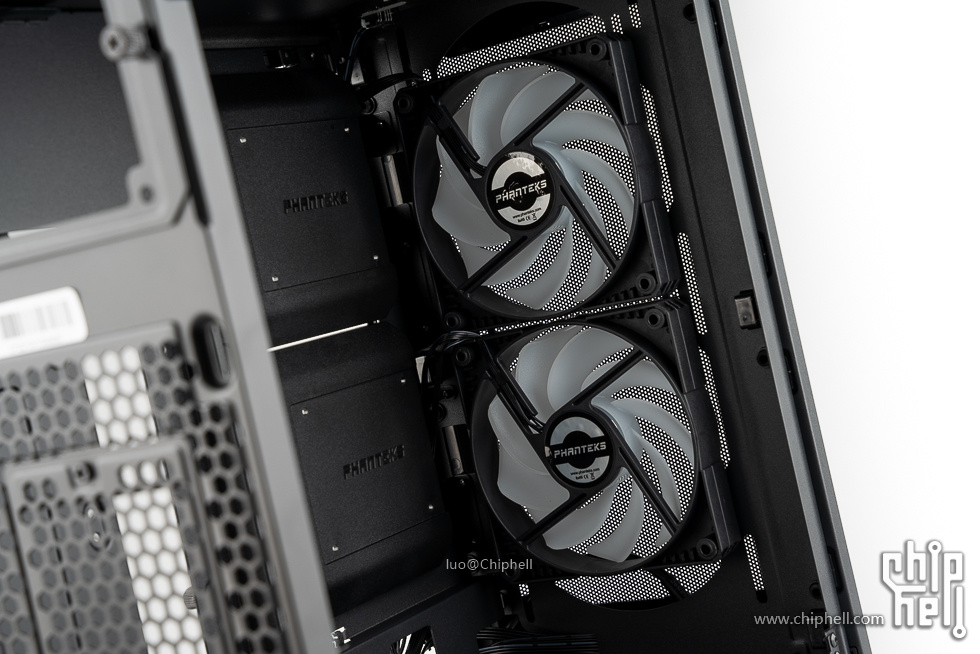

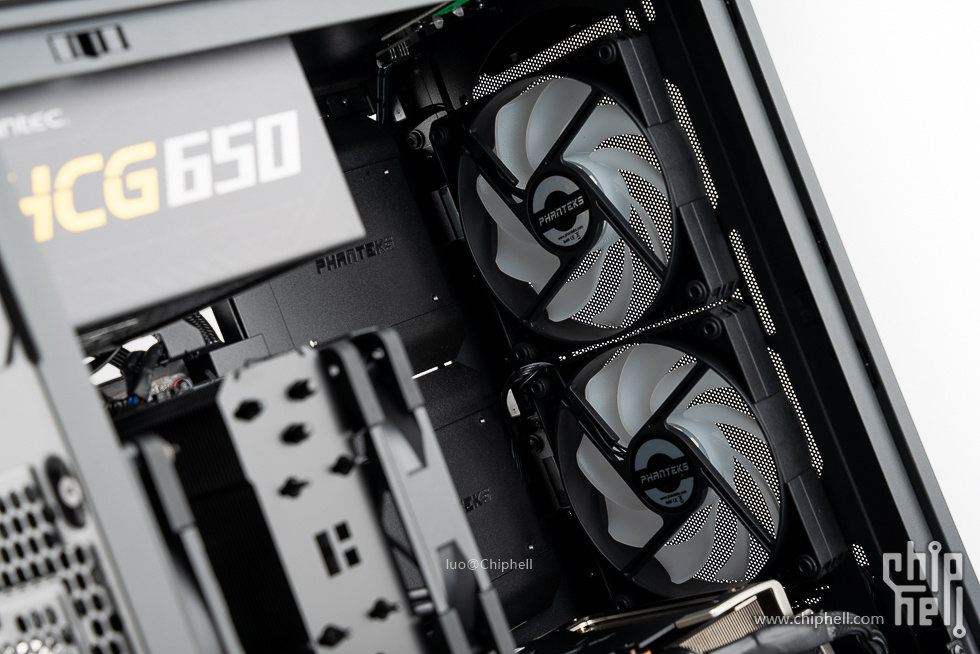

机箱前部的2个RGB进风风扇。

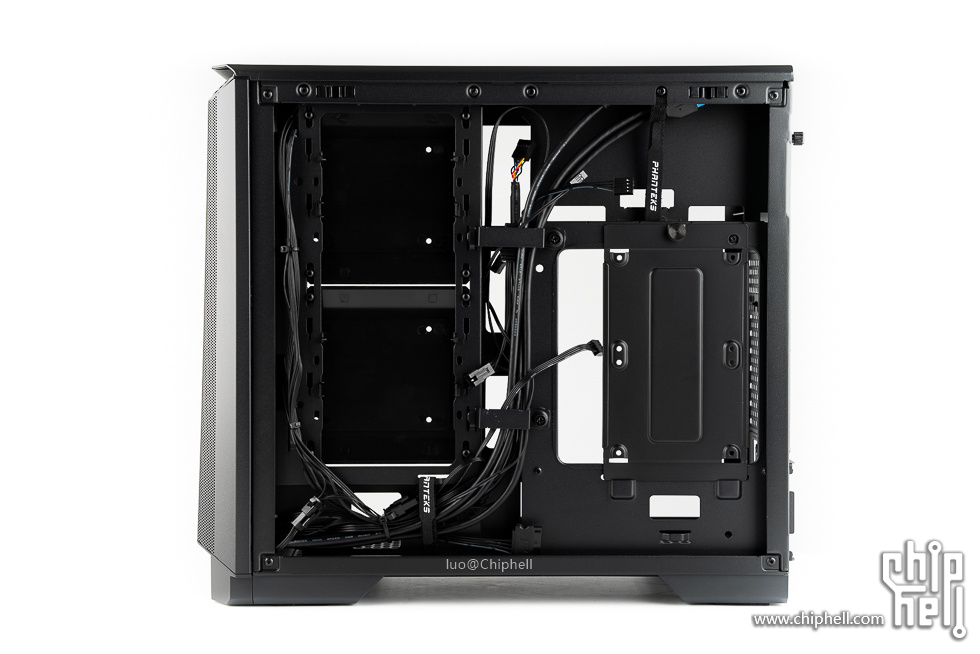

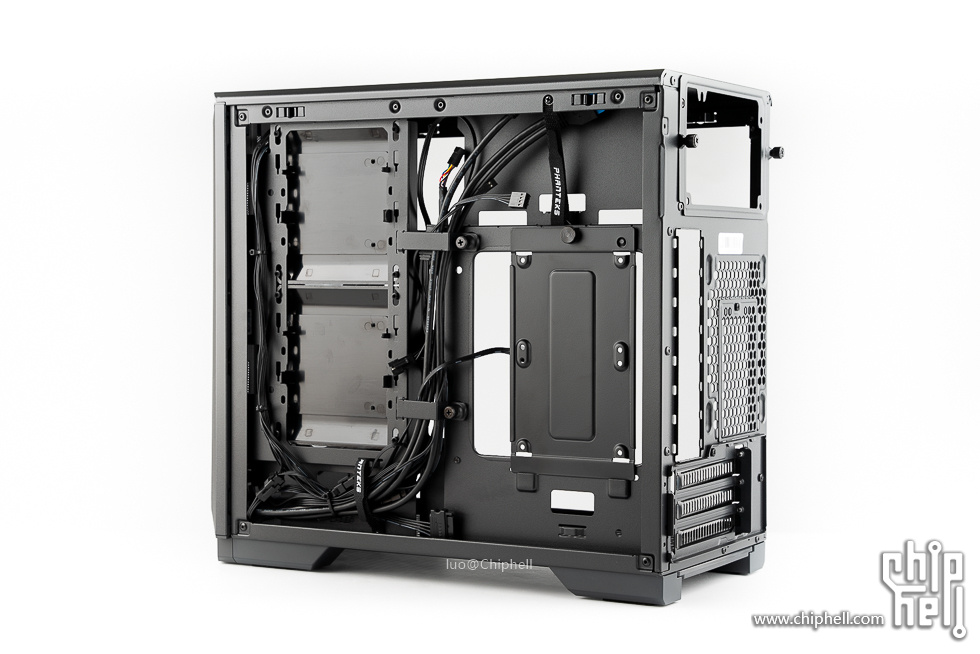

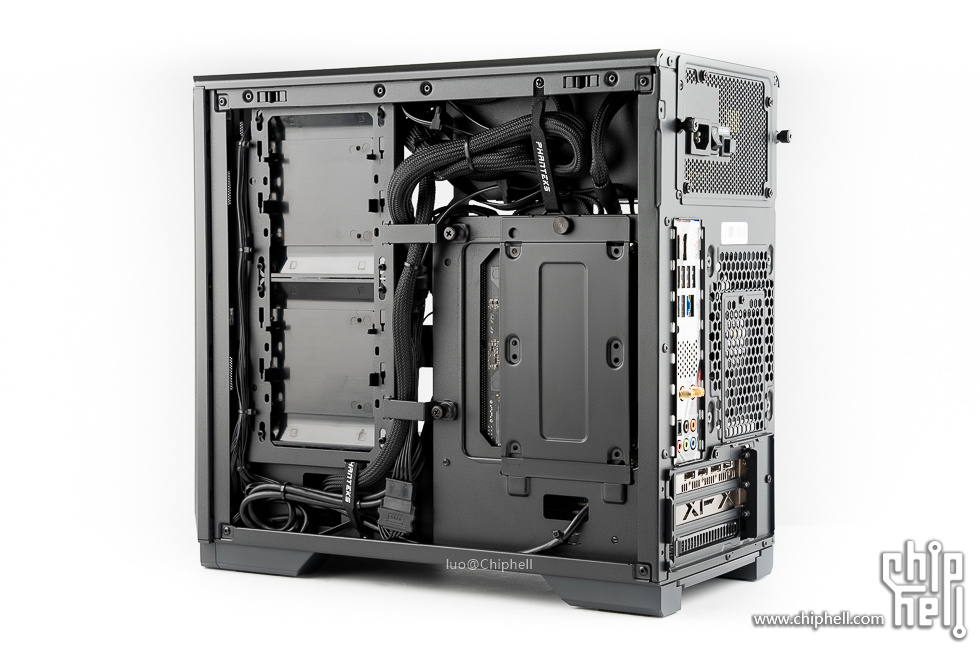

背线侧一览。

顶部的藏线区域。

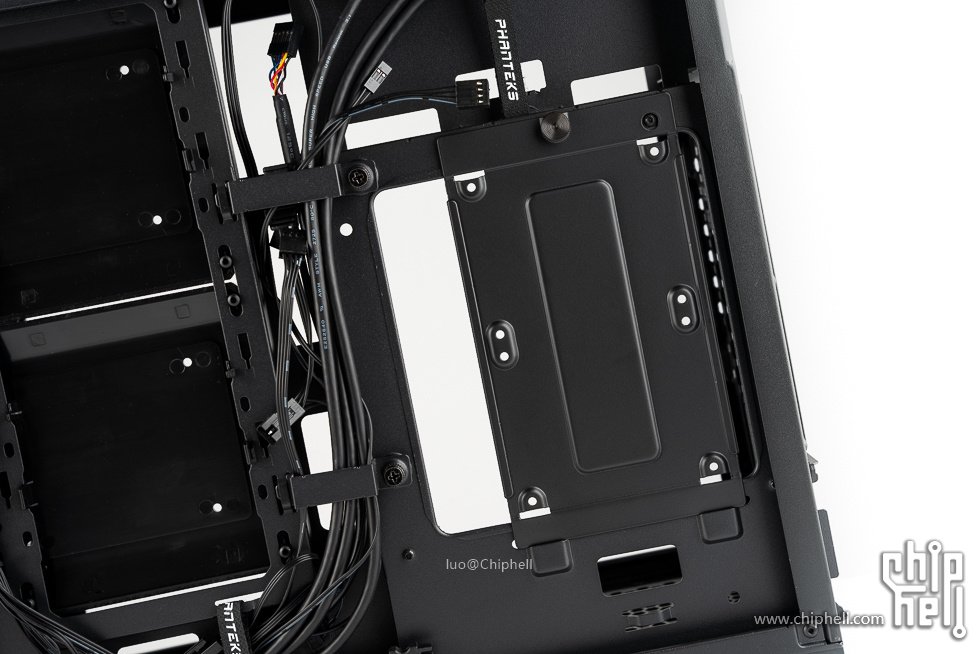

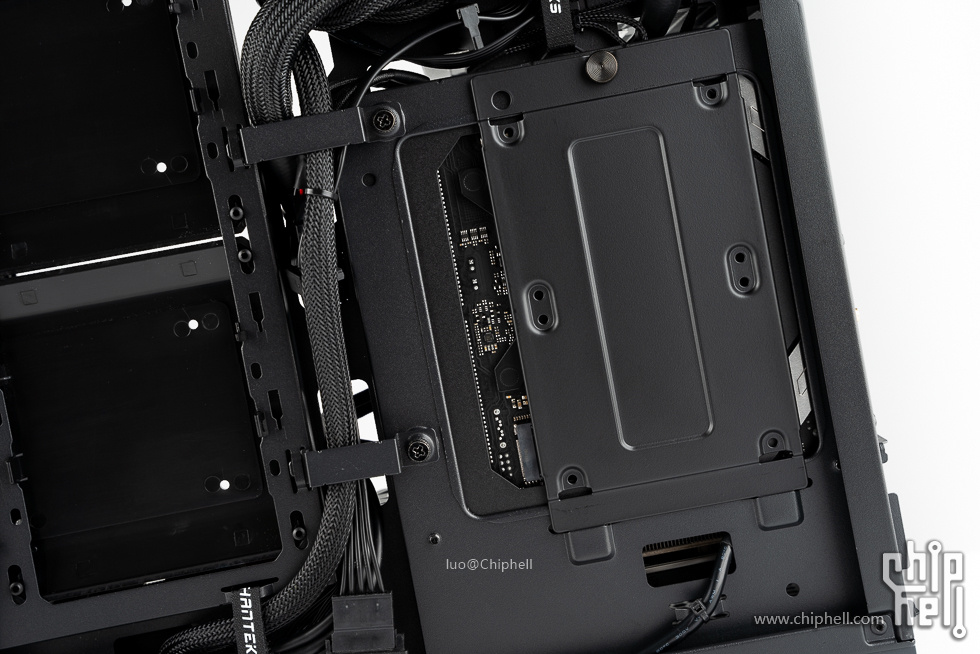

主板背面,还支持2个2.5寸硬盘安装。

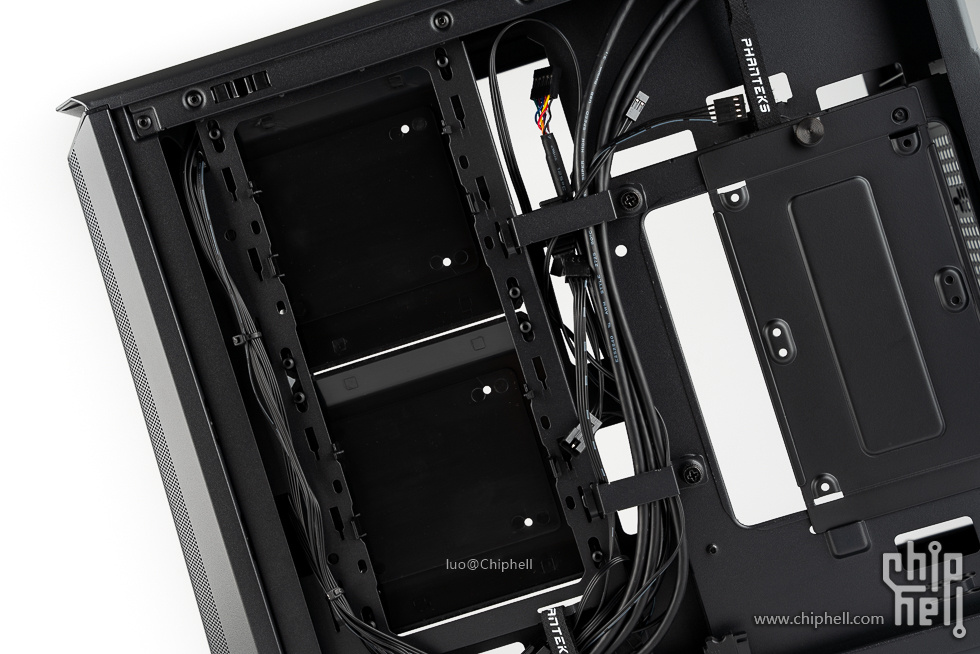

背线一览。

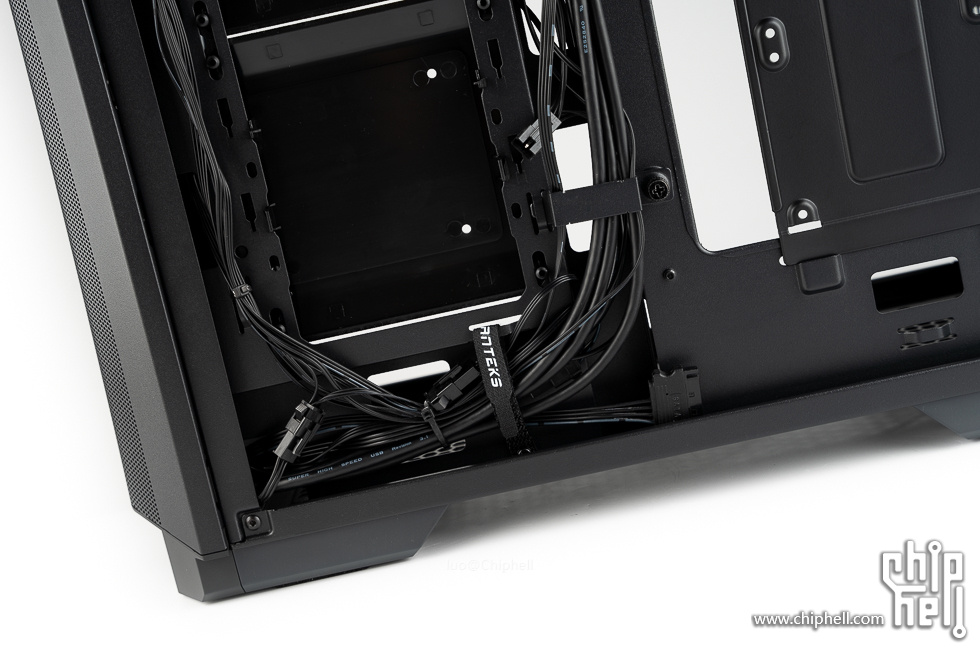

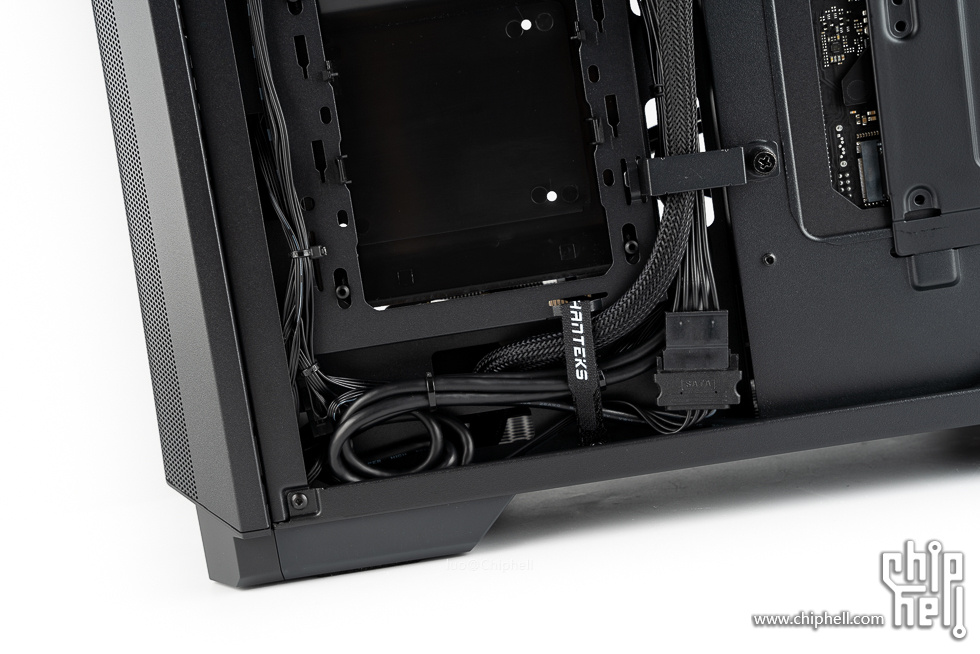

底部也有可以用于藏线的空间。

背线细节,机箱自带里理线扣具。

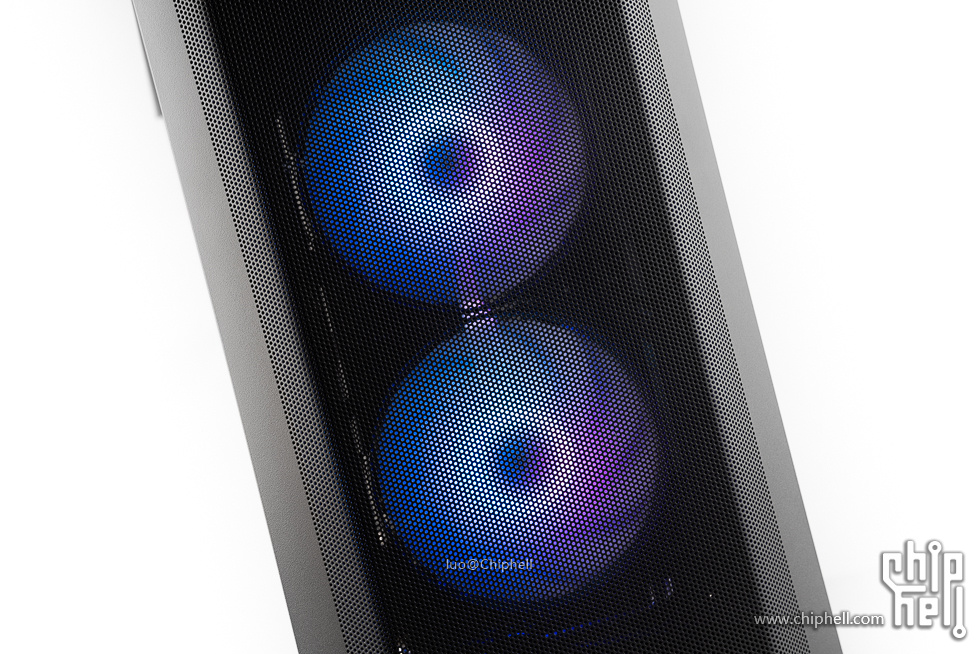

灯光展示 前面板灯效,可以透出风扇灯效。




侧面一览。


内存灯效。

显卡灯效。

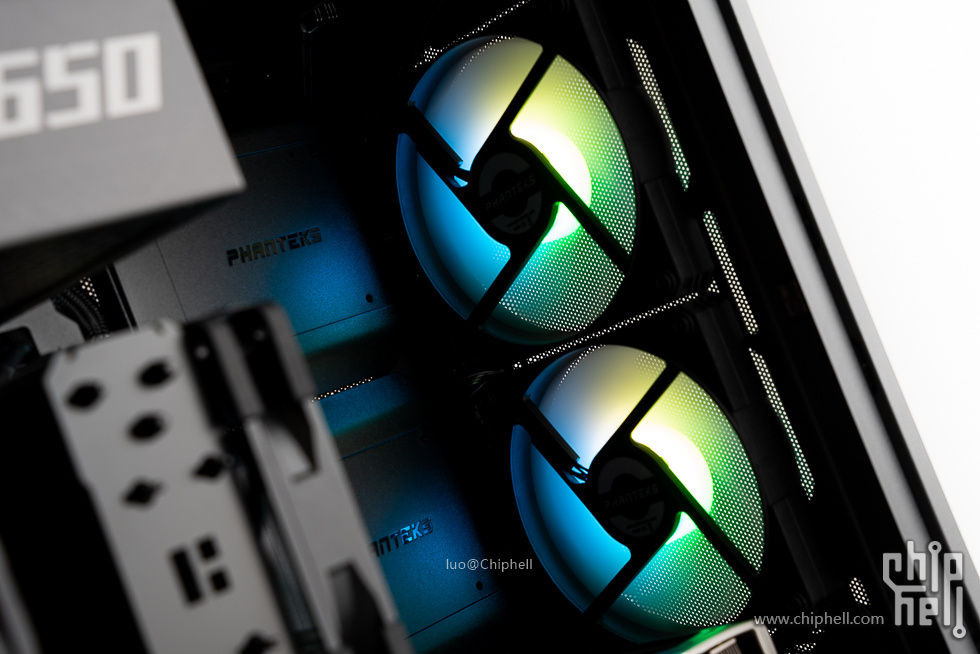

风扇灯效。

机箱顶部电源按钮周围带有一圈支持幻彩的灯带。

机箱展示 机箱45°俯视角度。

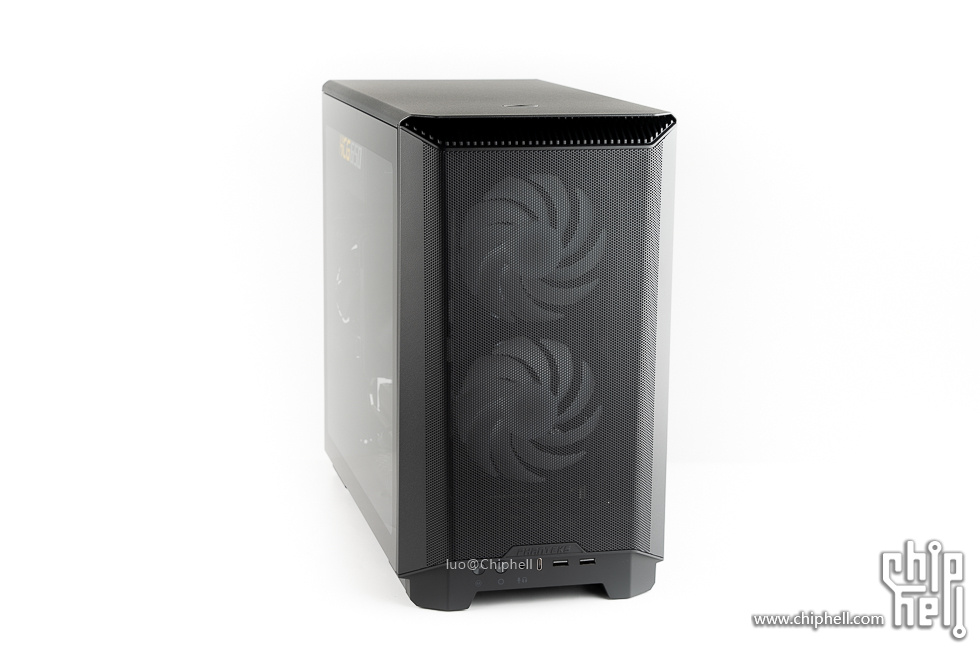

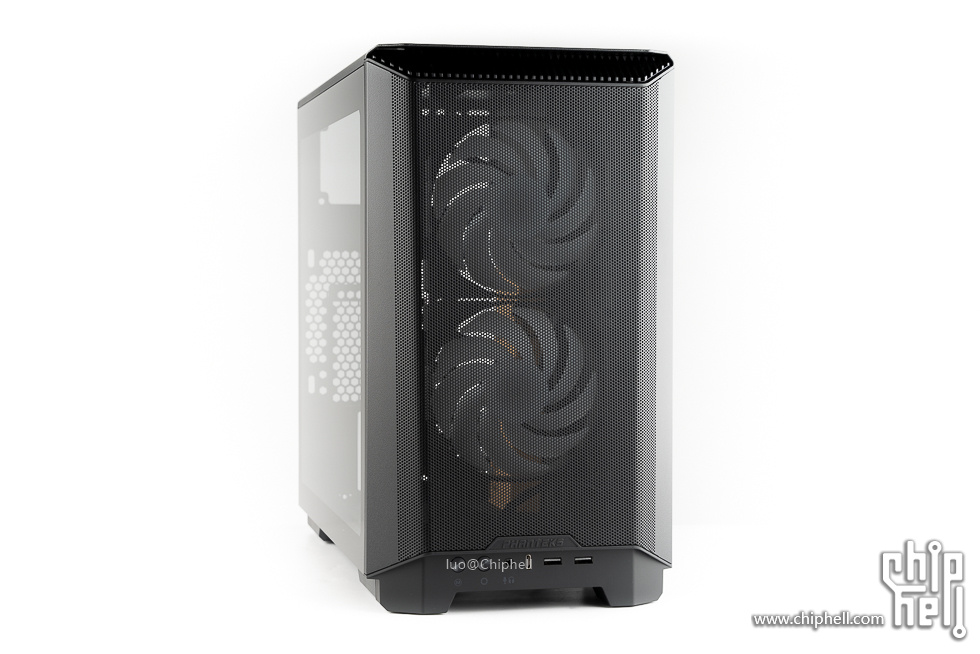

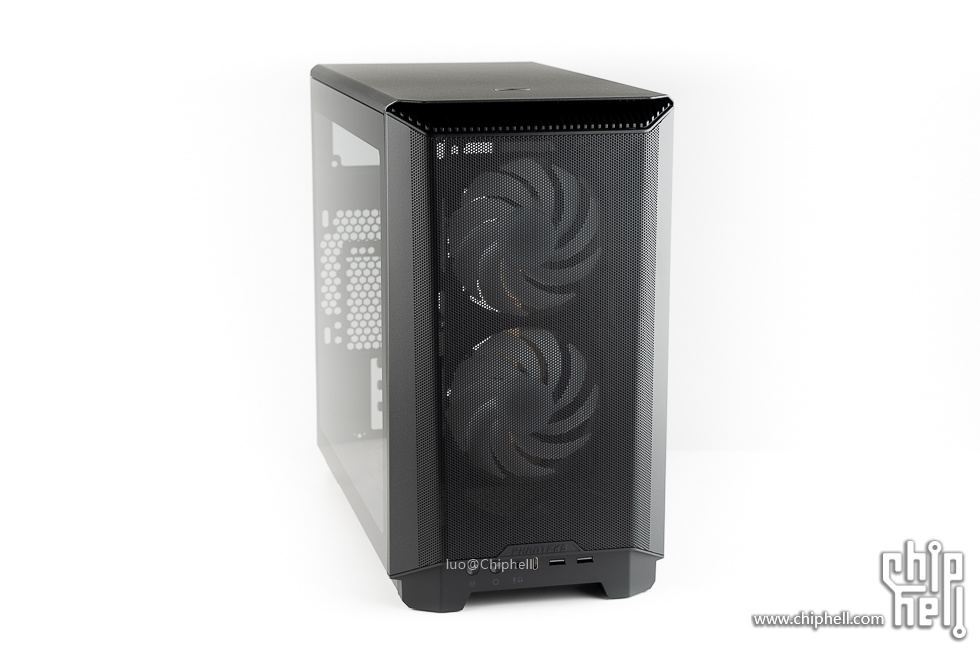

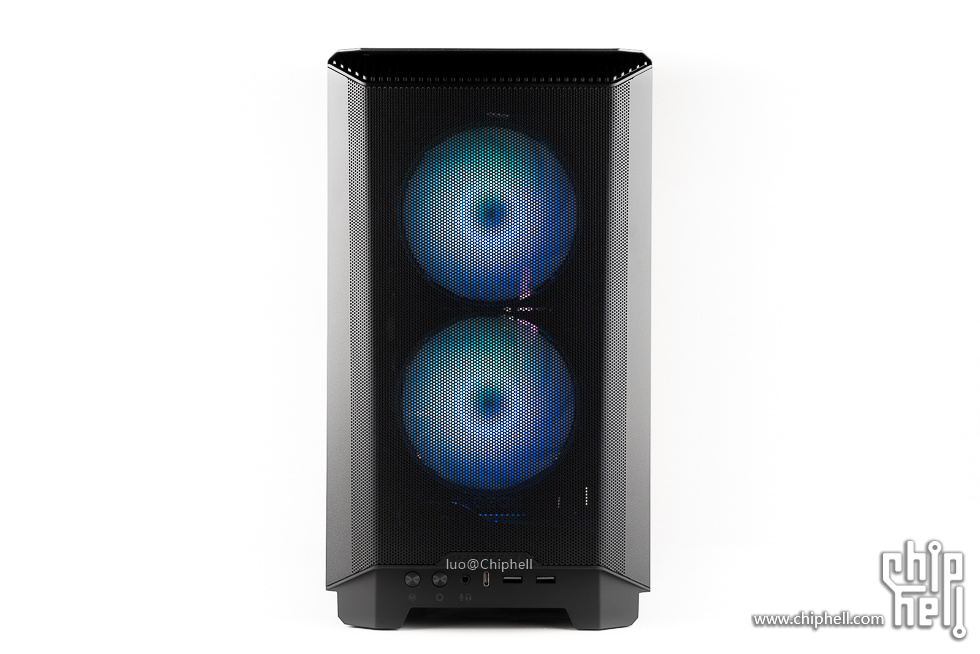

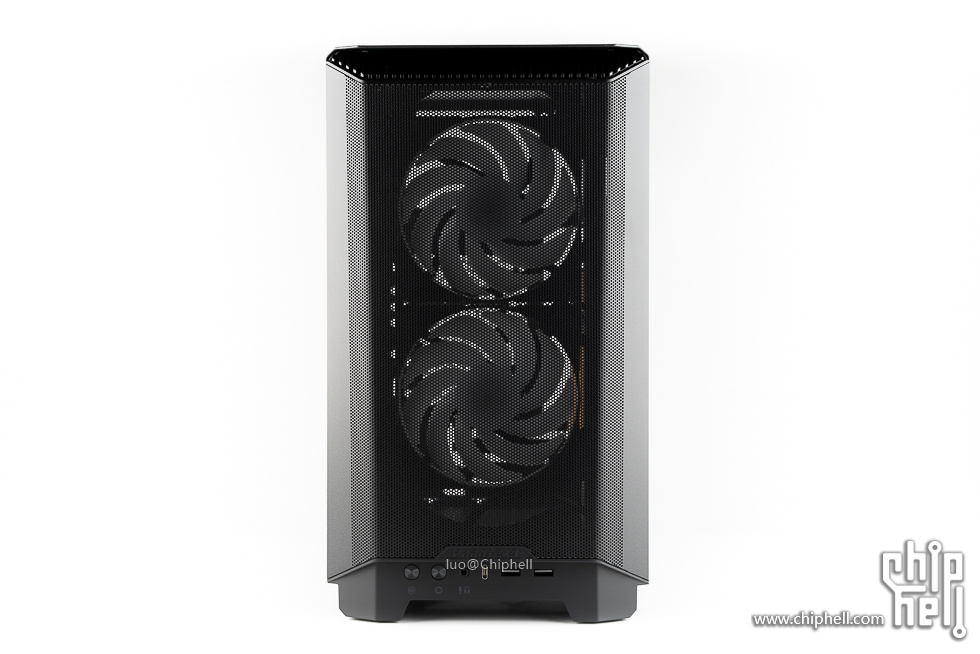

机箱正面,标准的追风者前脸设计。

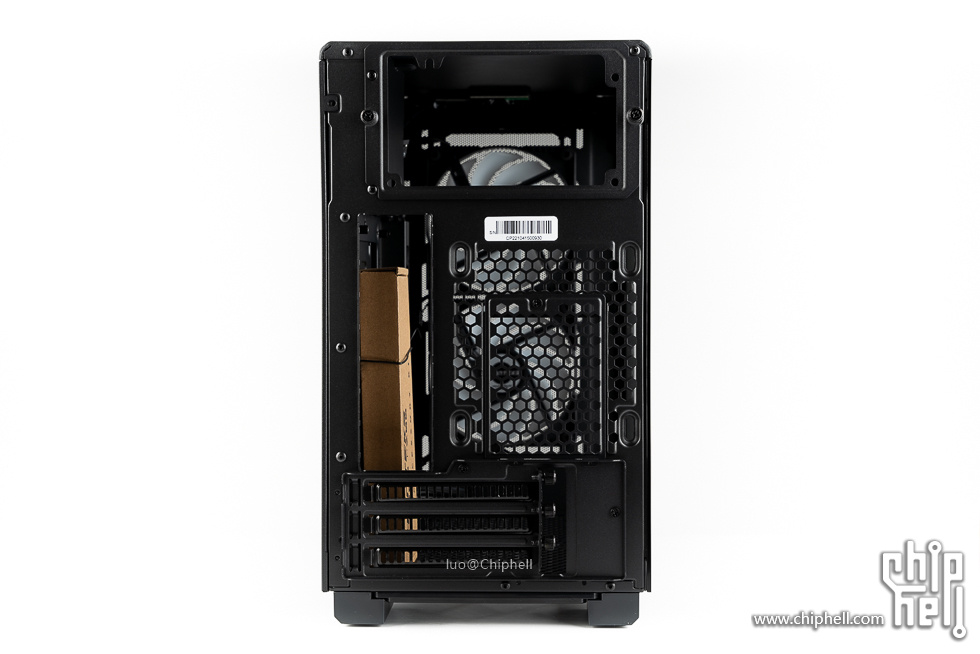

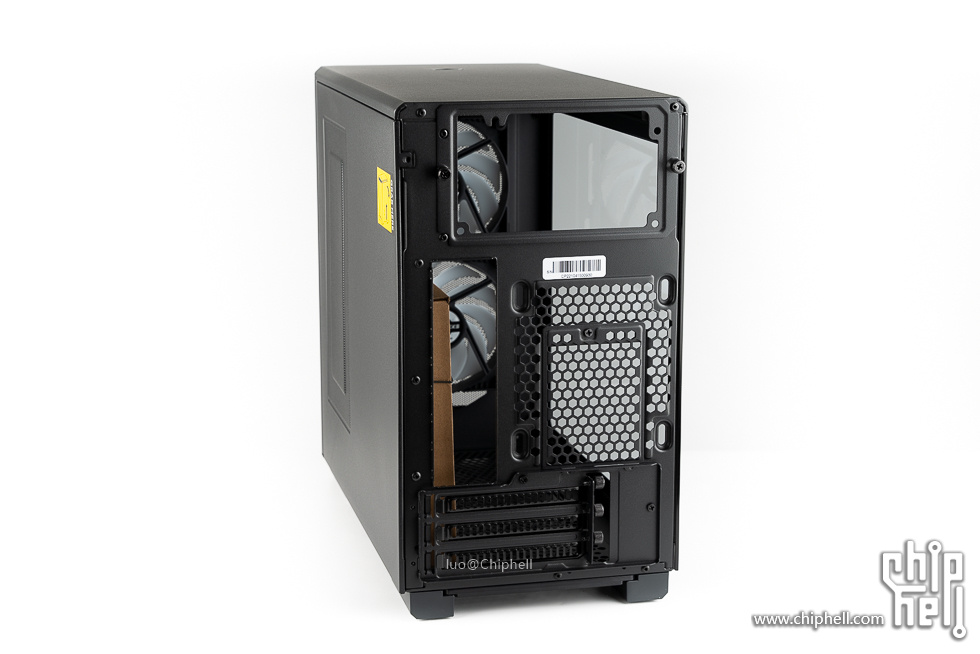

机箱背面,电源上置结构,后部支持12cm排风风扇,3个PCI插槽,同时支持换装显卡竖装模块。

侧面。

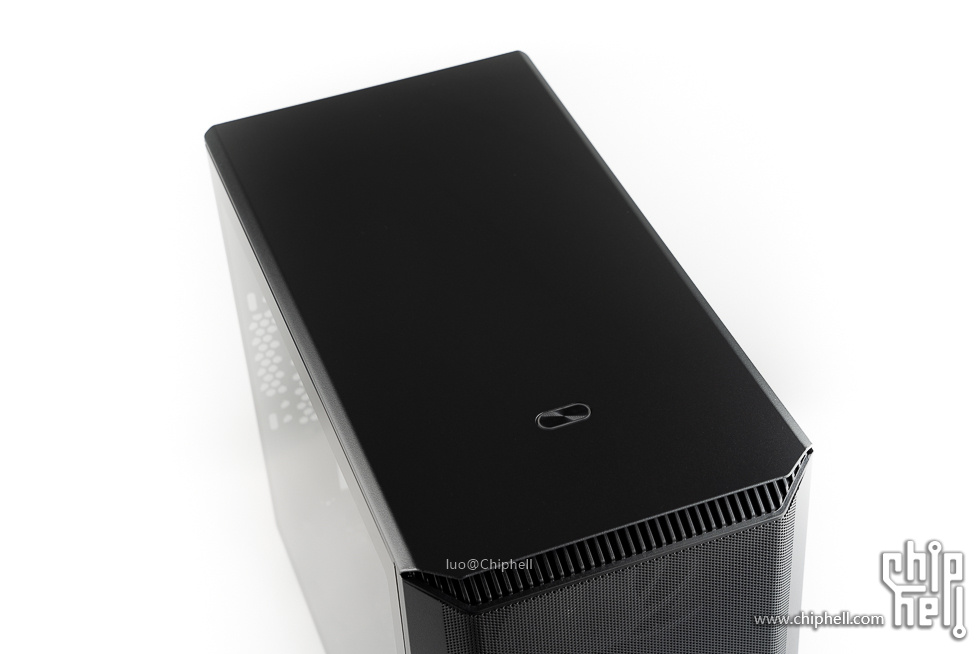

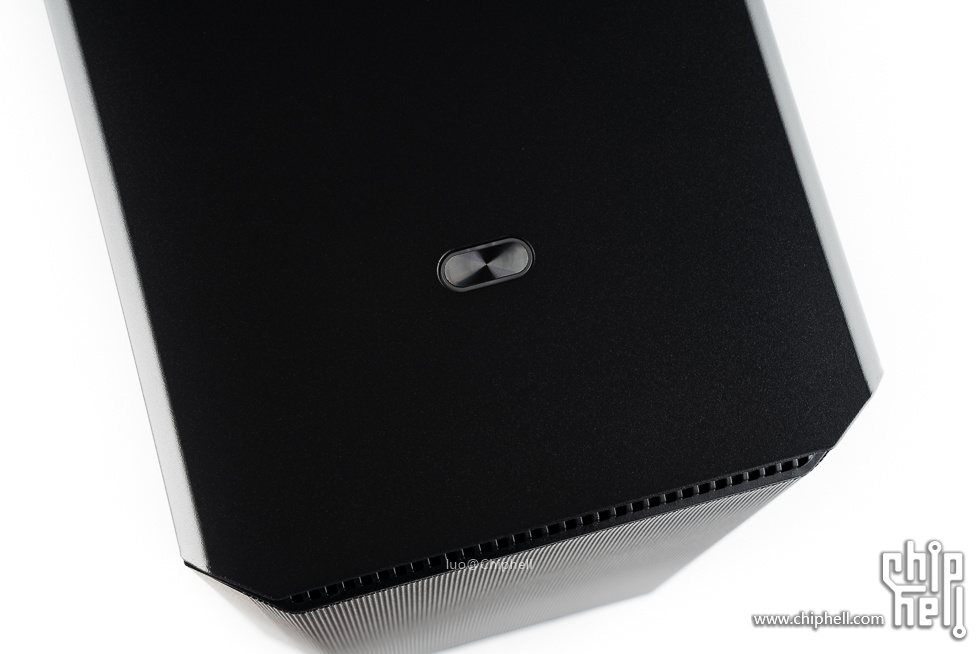

机箱顶部,没有散热开孔设计。

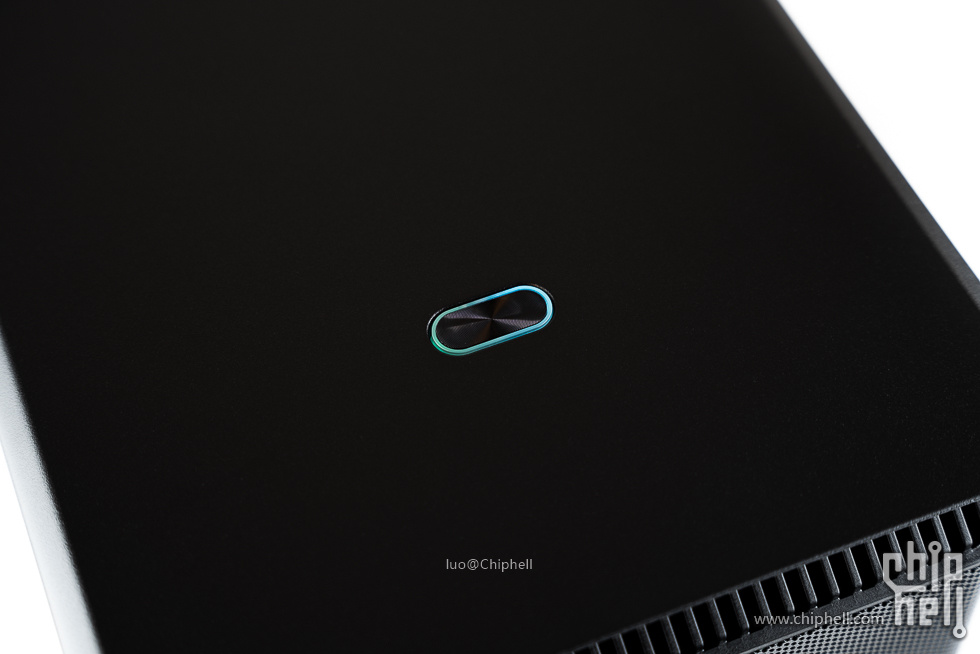

电源按钮,周围有一圈灯带。

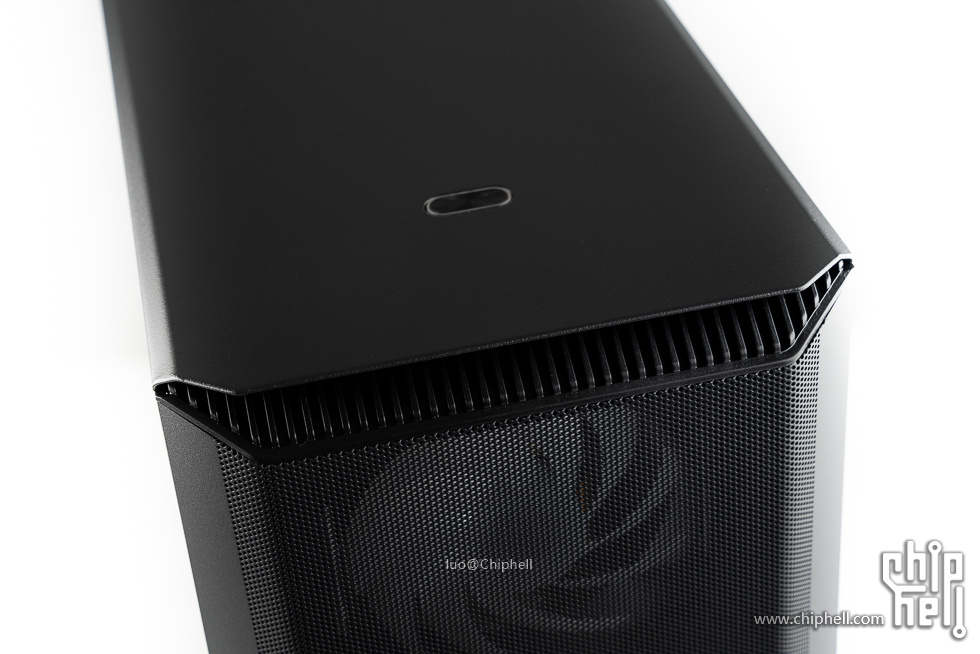

追风者标准的散热格栅设计。

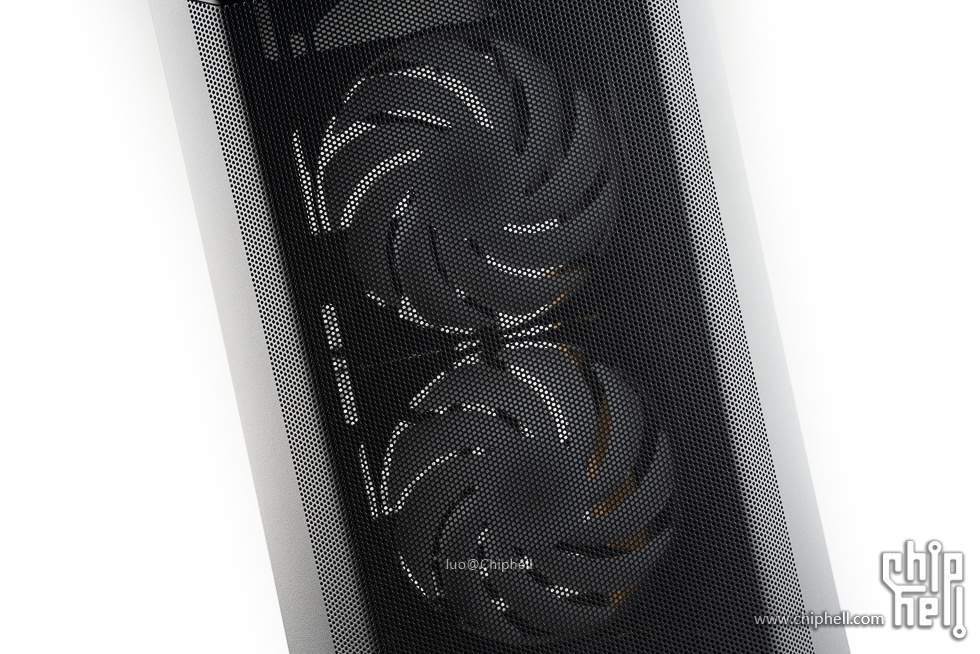

前部冲网设计,透出内部的RGB风扇。

底部中间位置有追风者的英文logo。

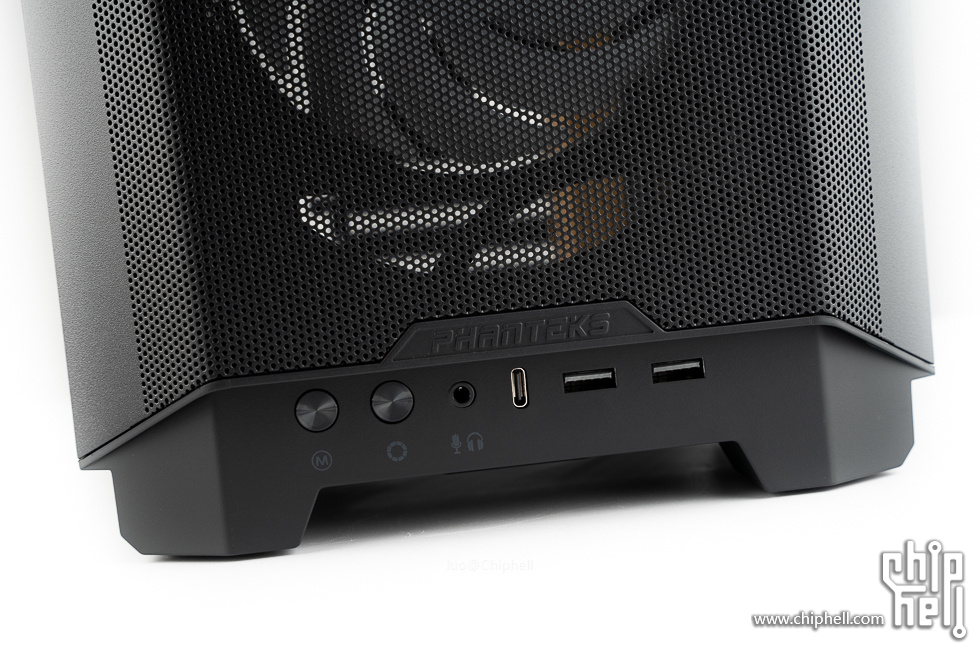

底部为前置接口和按钮,从左至右依次是灯光模式键、灯光颜色键、音频接口、Type-C Gen2接口、USB 3.0 x 2。

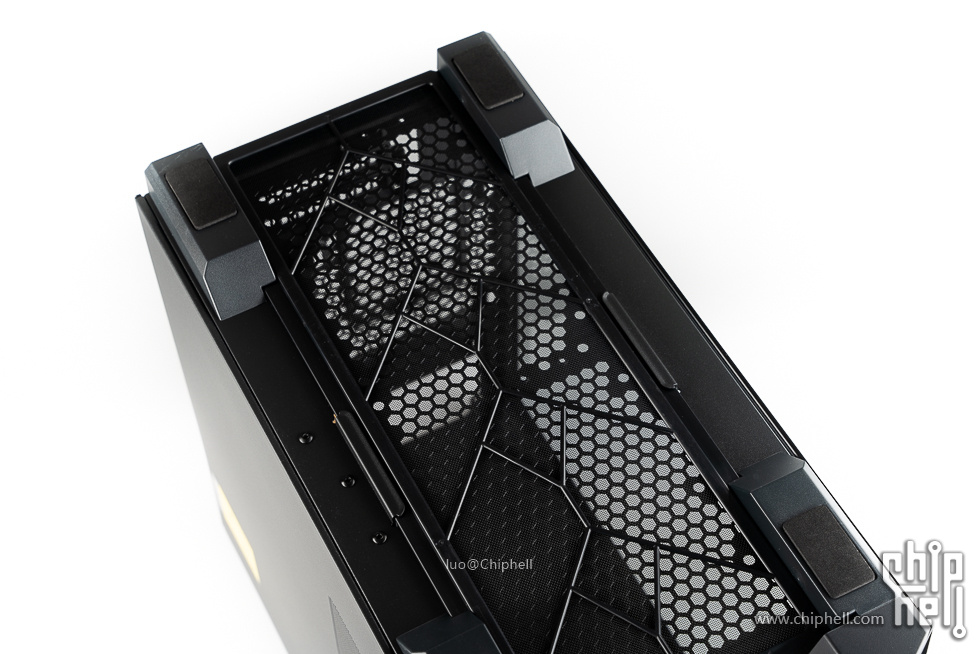

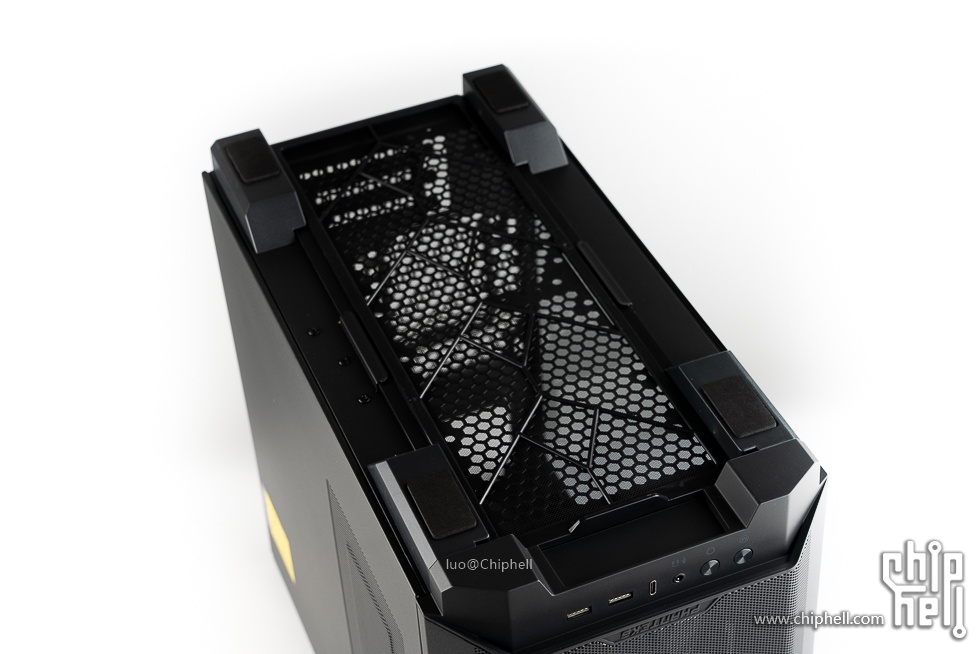

机箱底部一览。

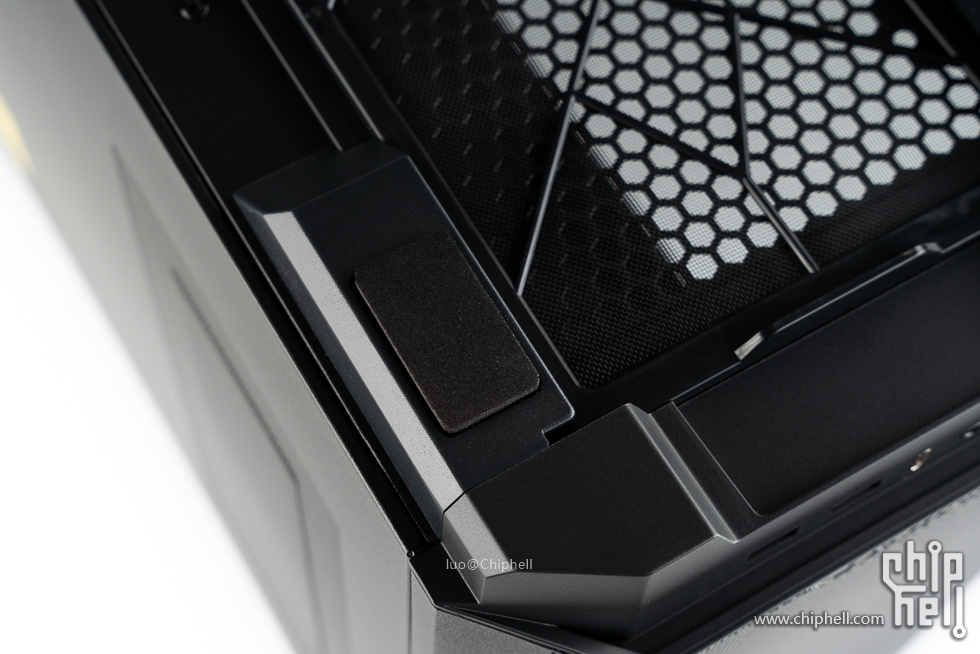

机箱脚垫。

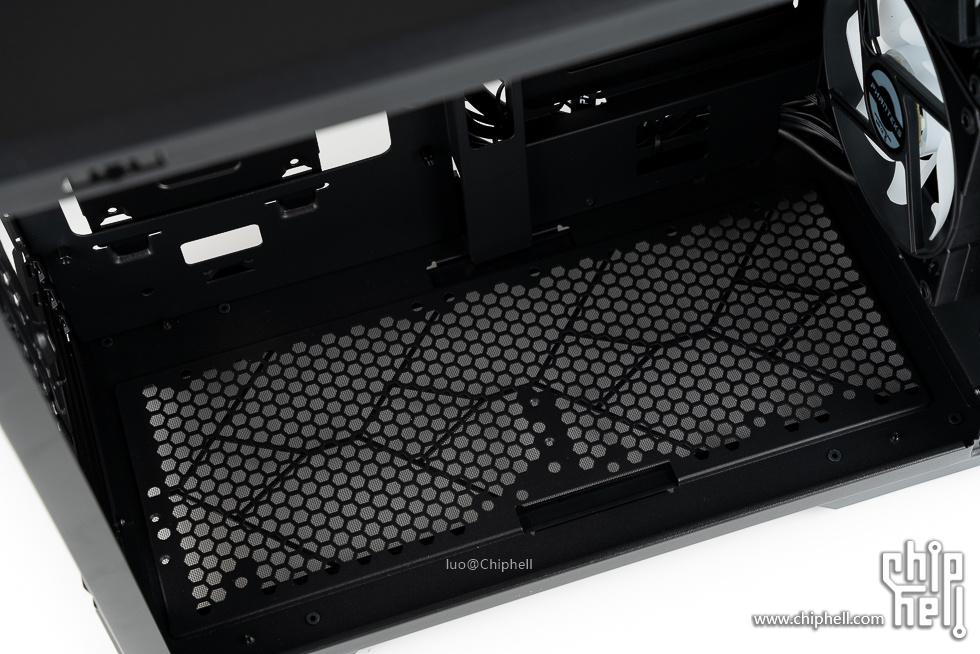

底部采用了一大片防尘网,可以方便拆卸清洁。

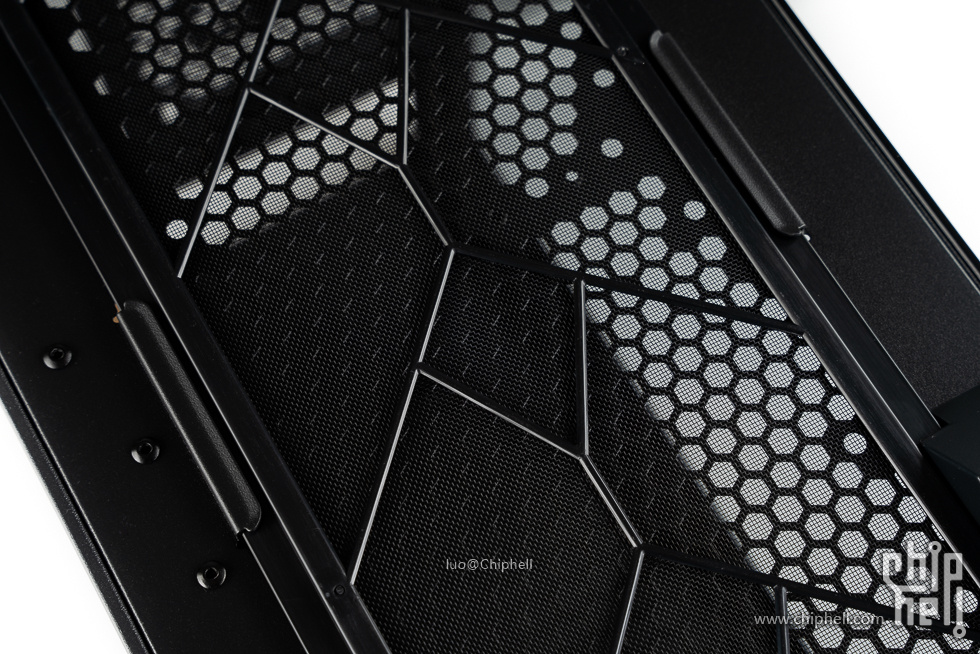

防尘网细节。

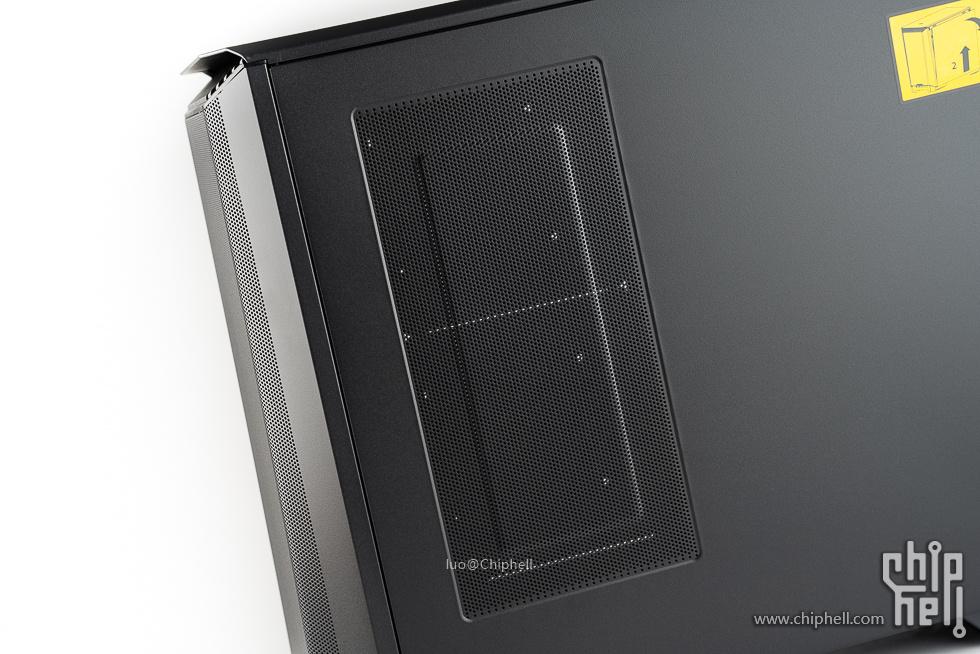

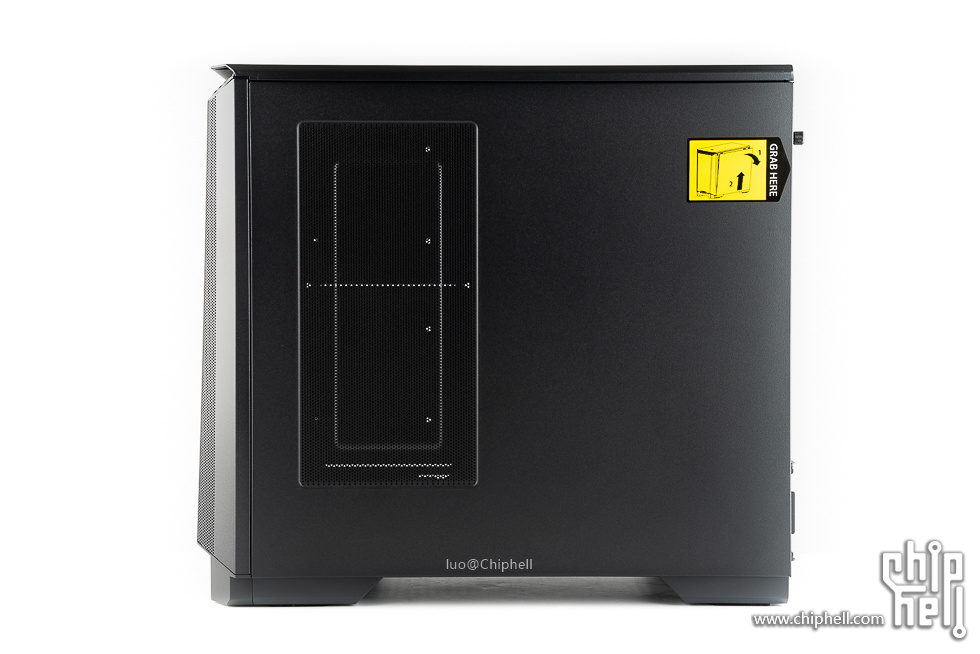

背线侧的侧板,前部有散热开孔设计。

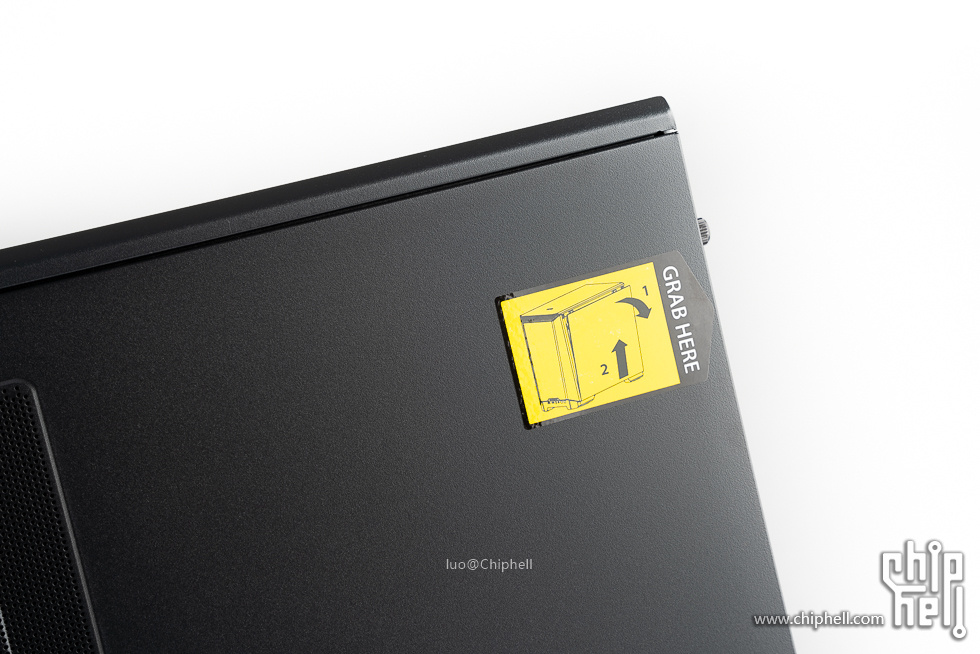

拆卸说明贴纸。

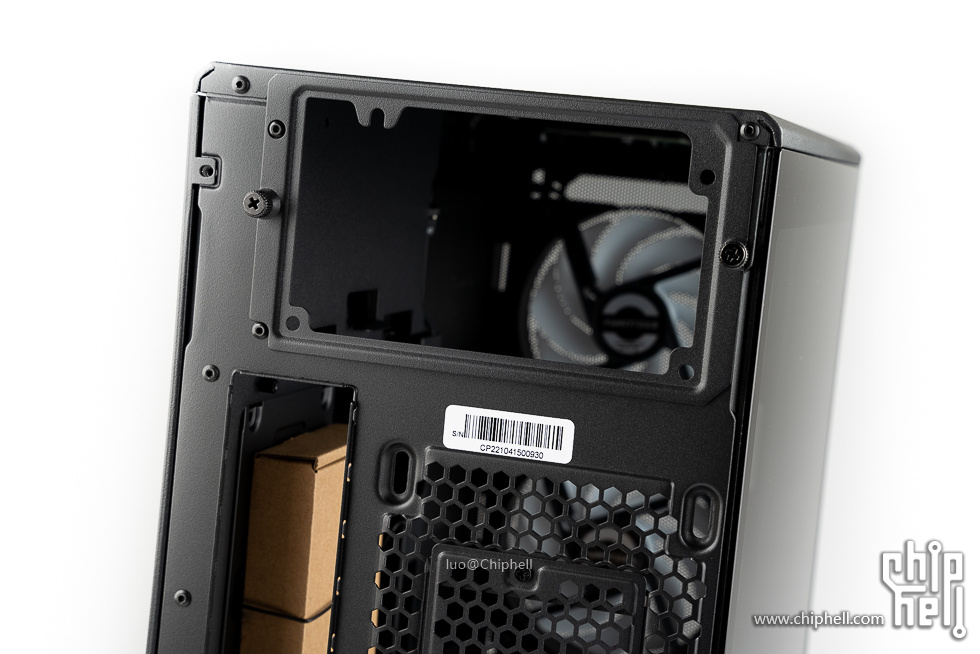

机箱尾部细节,上方为电源位。

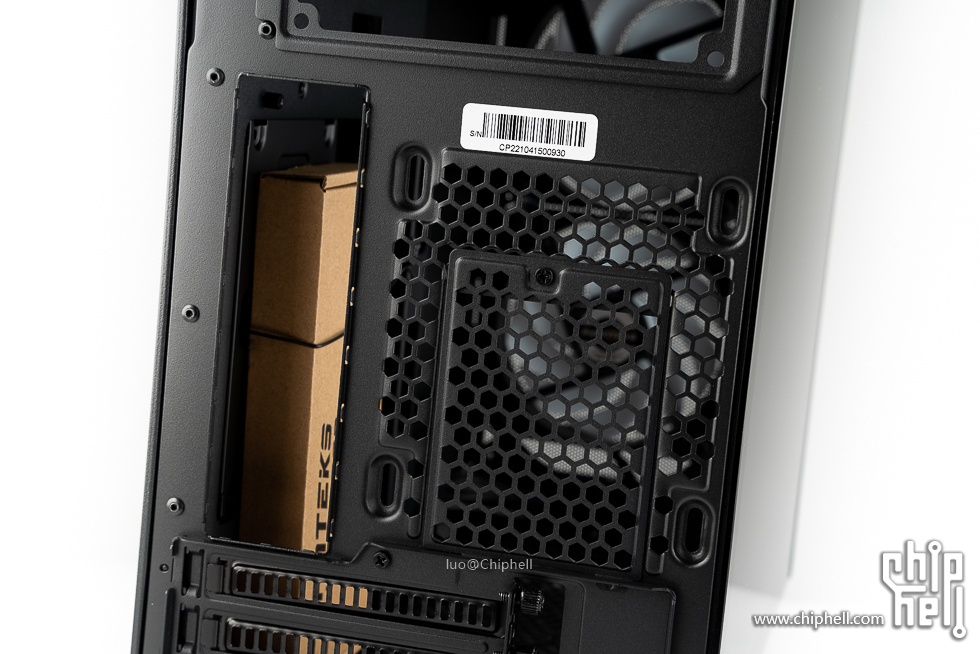

中间为主板接口位和后置风扇位。

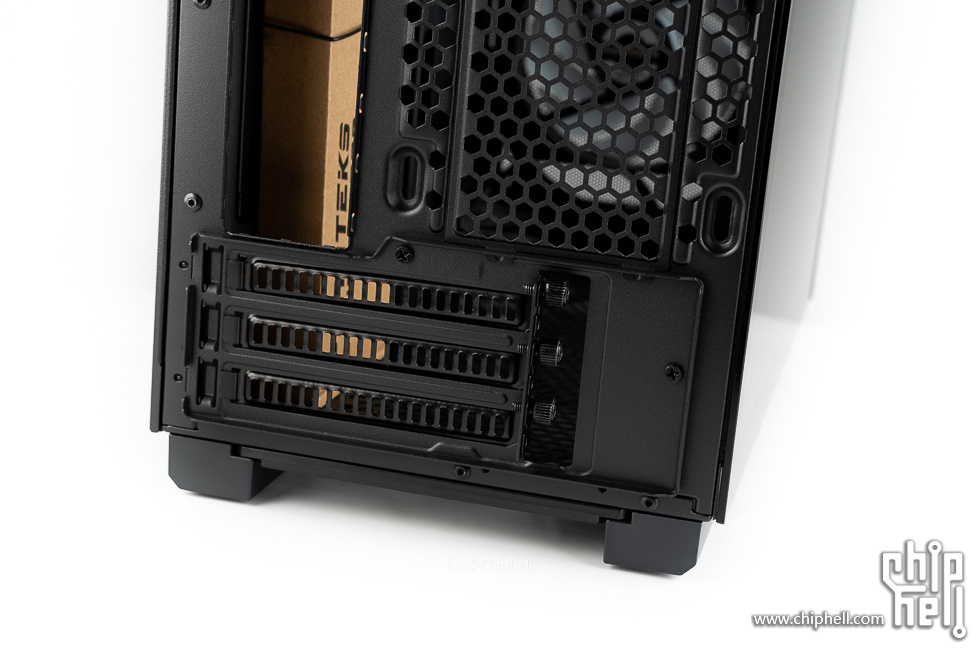

底部为PCI插槽位,支持3槽显卡。

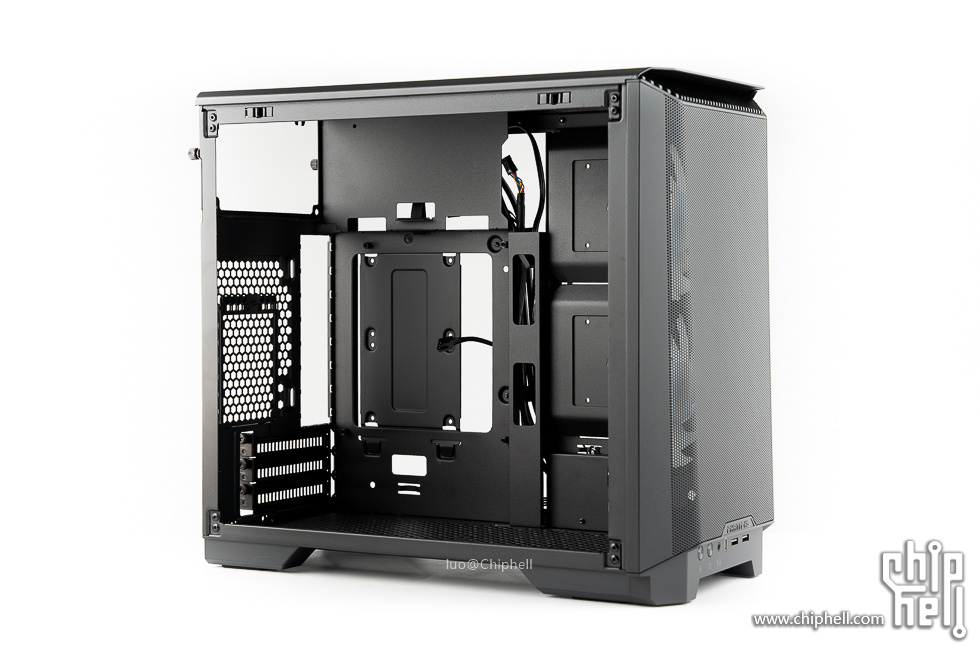

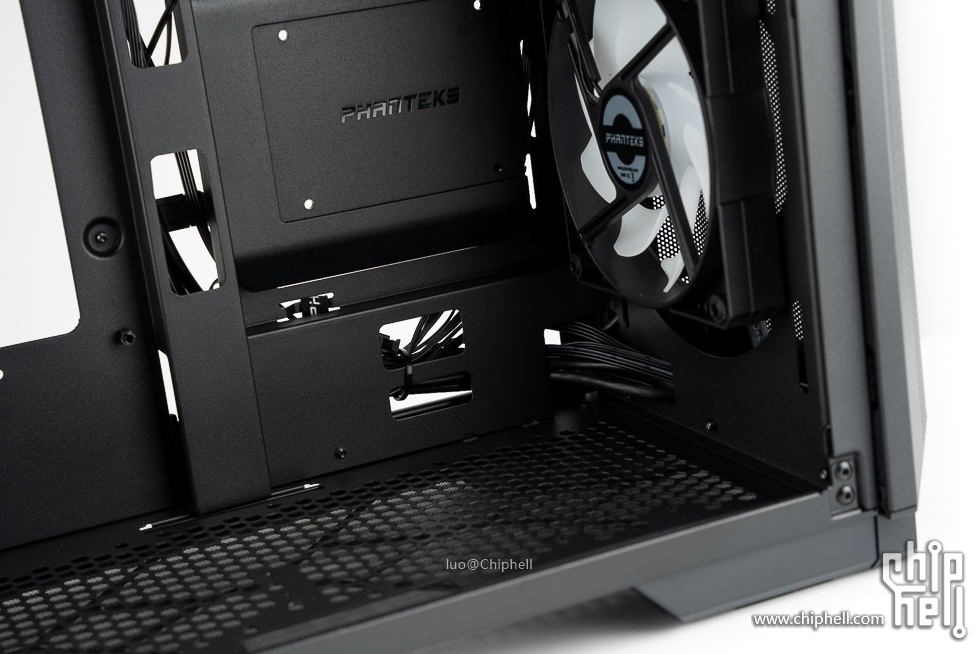

移除侧板后,机箱侧面一览,在结构上与MG210类似。


45°视角。


电源位。

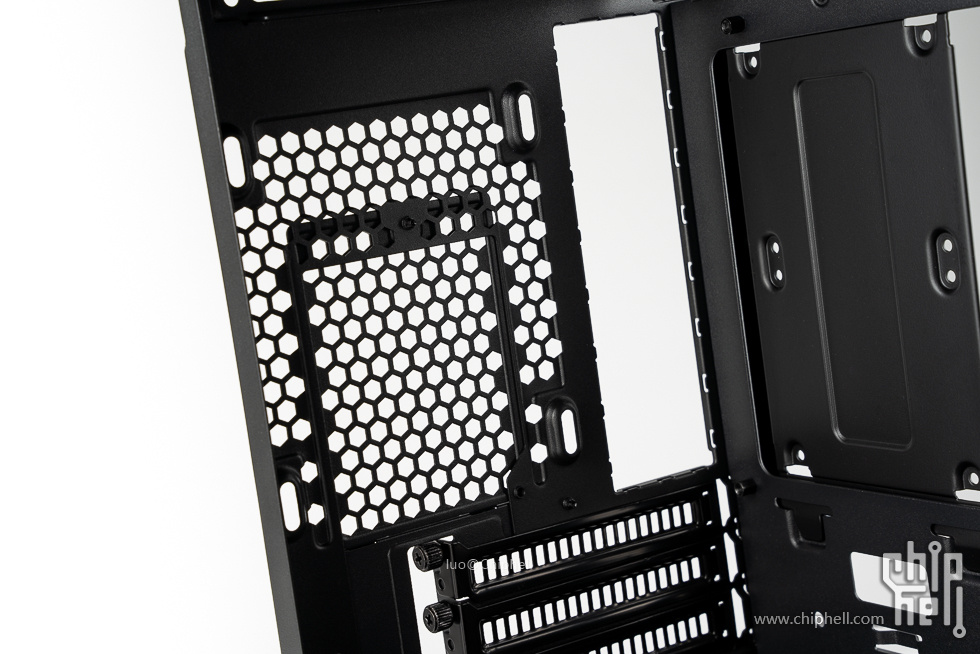

主板安装区域。

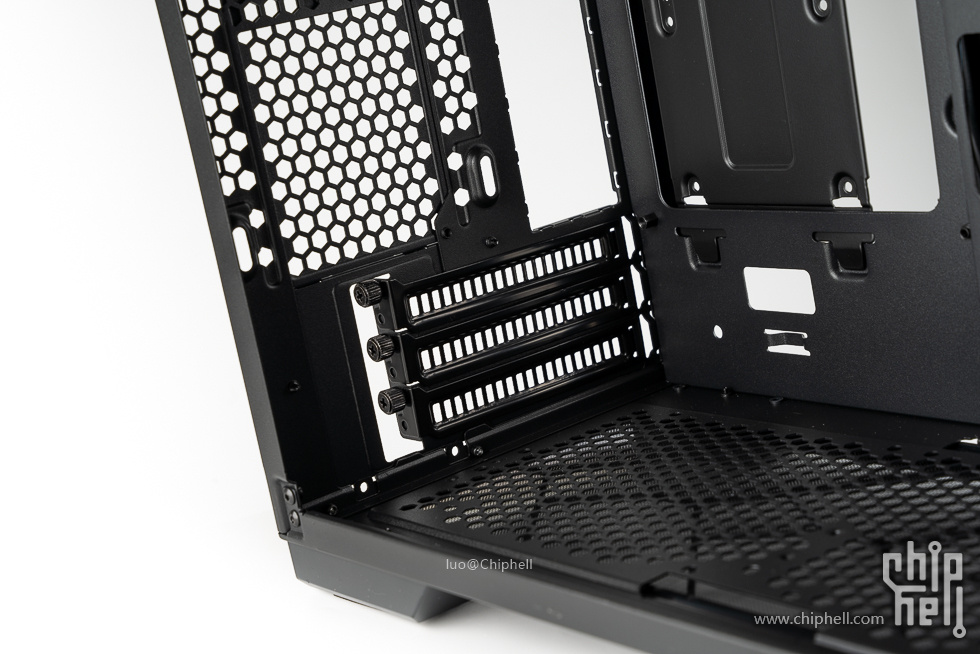

底部为显卡位,空间扩充了,支持3槽显卡安装。

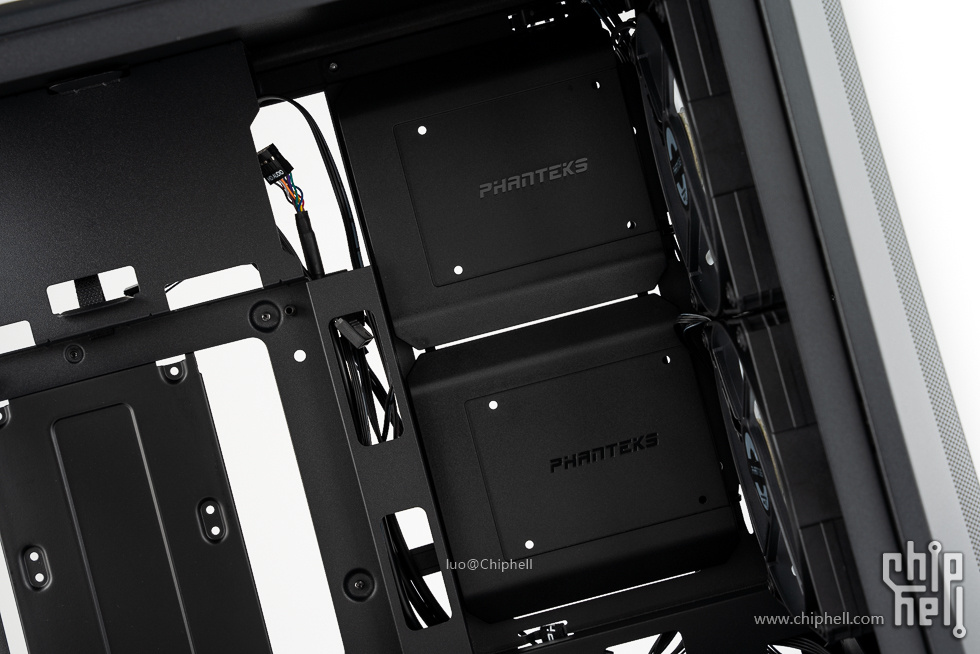

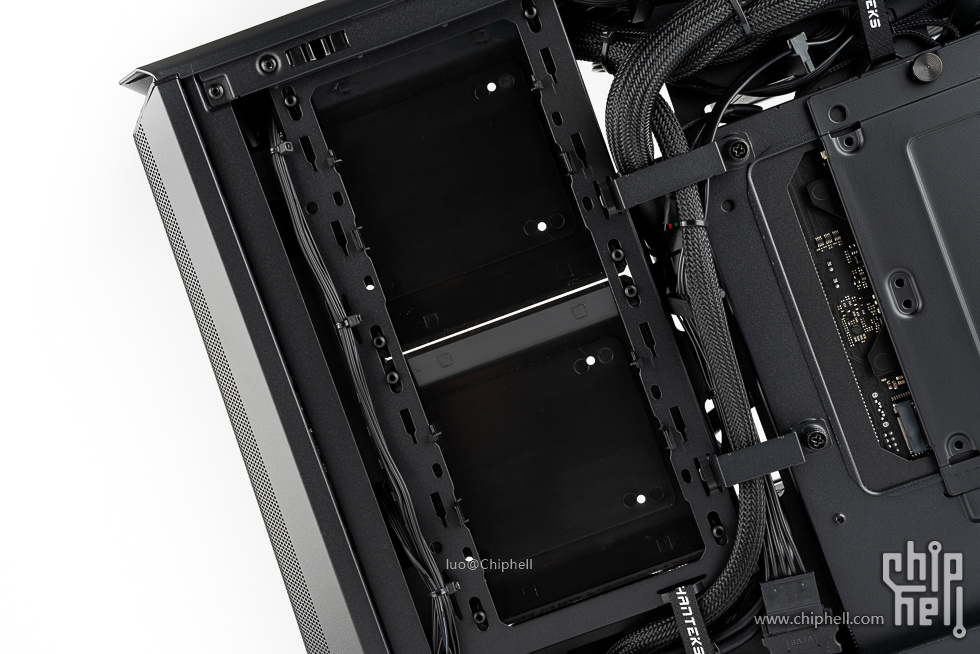

前部的2个硬盘位盖板,拆卸后支持240水冷安装,也支持4个3.5寸硬盘(需要单独购买支架)或2个2.5寸硬盘。

主板位旁边的走线开孔。

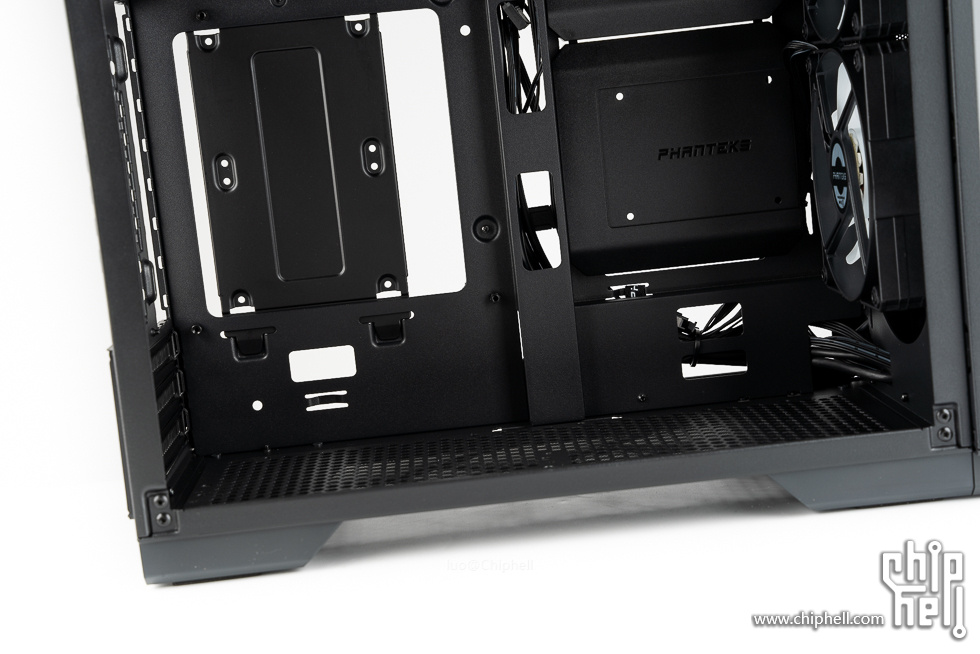

底部显卡位前端区域。

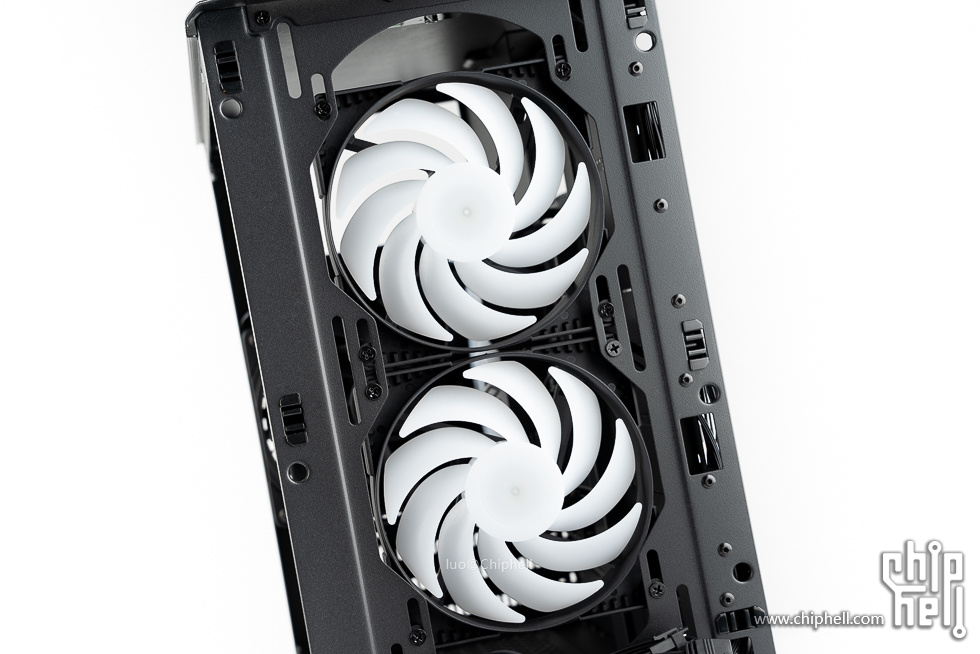

2个前置风扇,同样支持240水冷安装。

自带的2把RGB风扇。

机箱底部一览。

机箱尾部的风扇位。

PCI插槽。

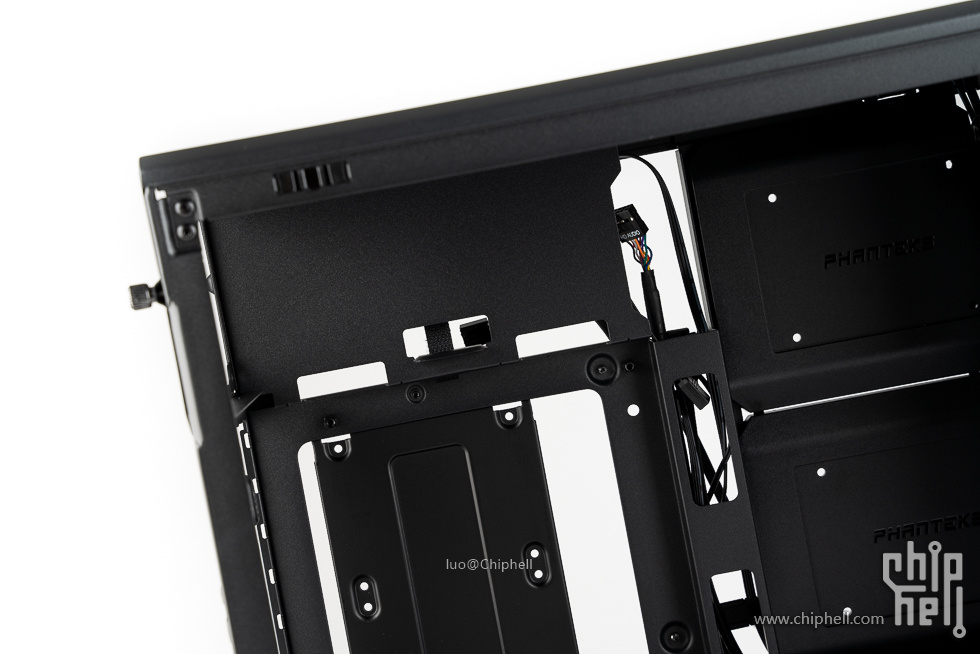

背线侧电源位的藏线空间。

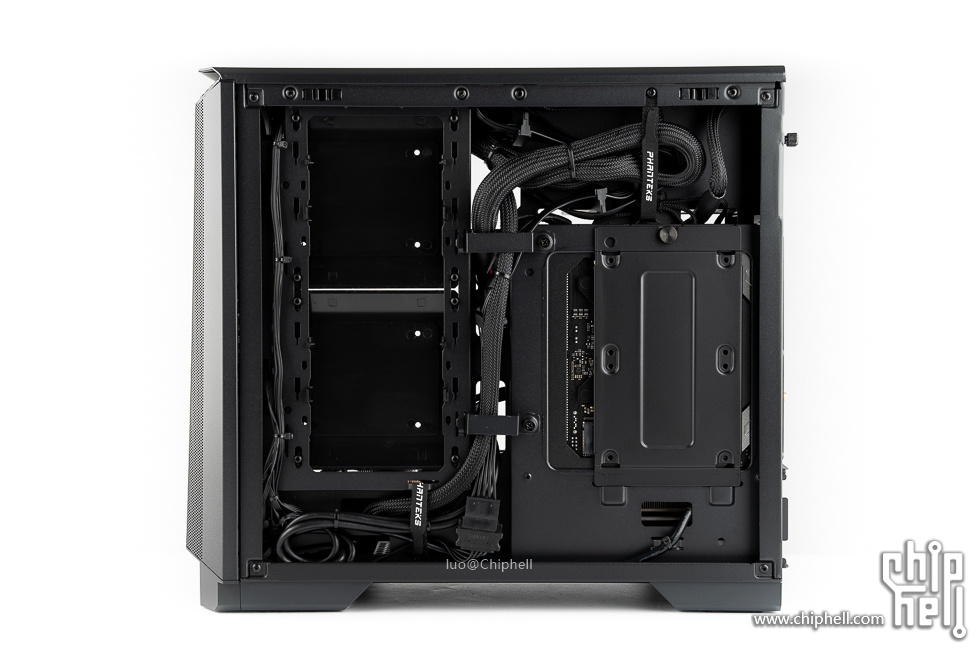

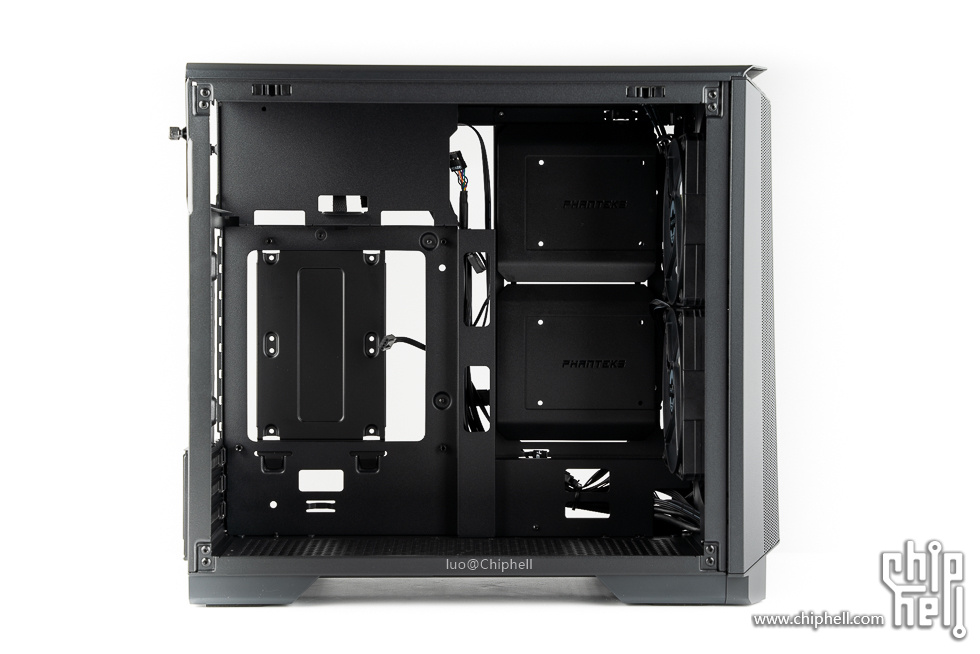

背线一览。

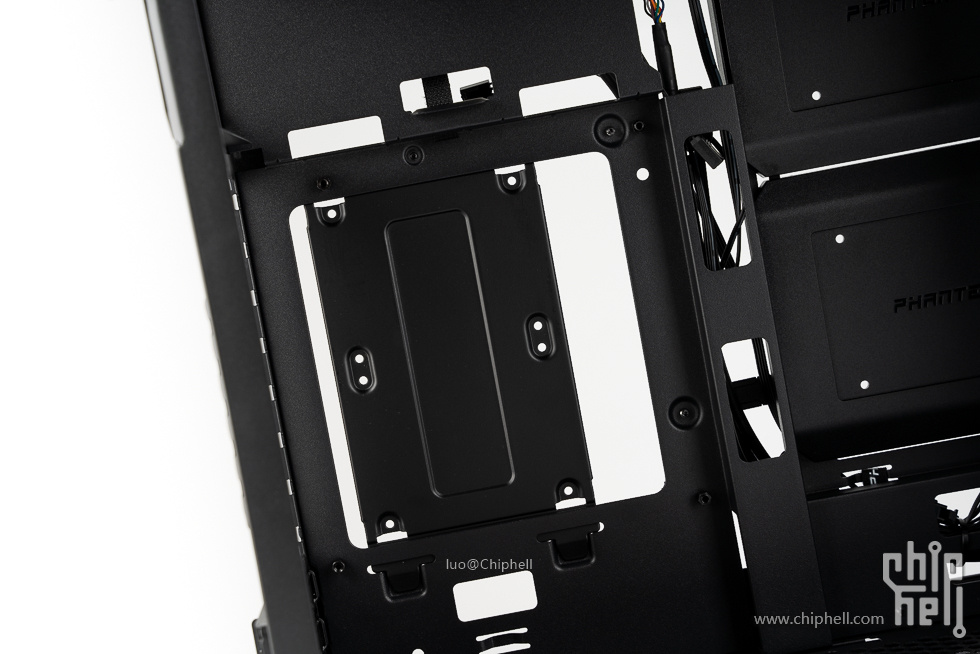

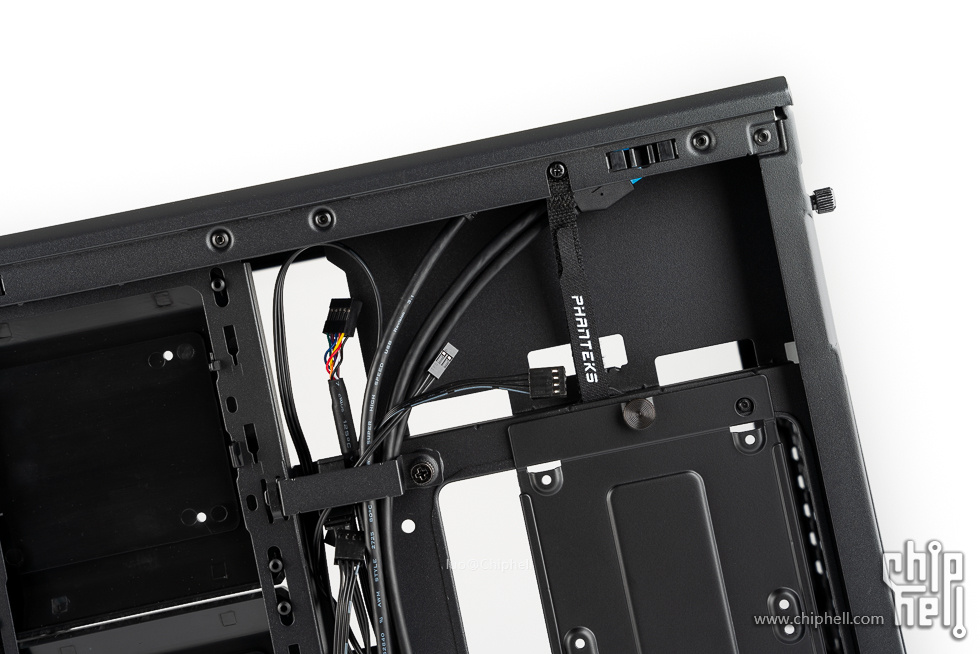

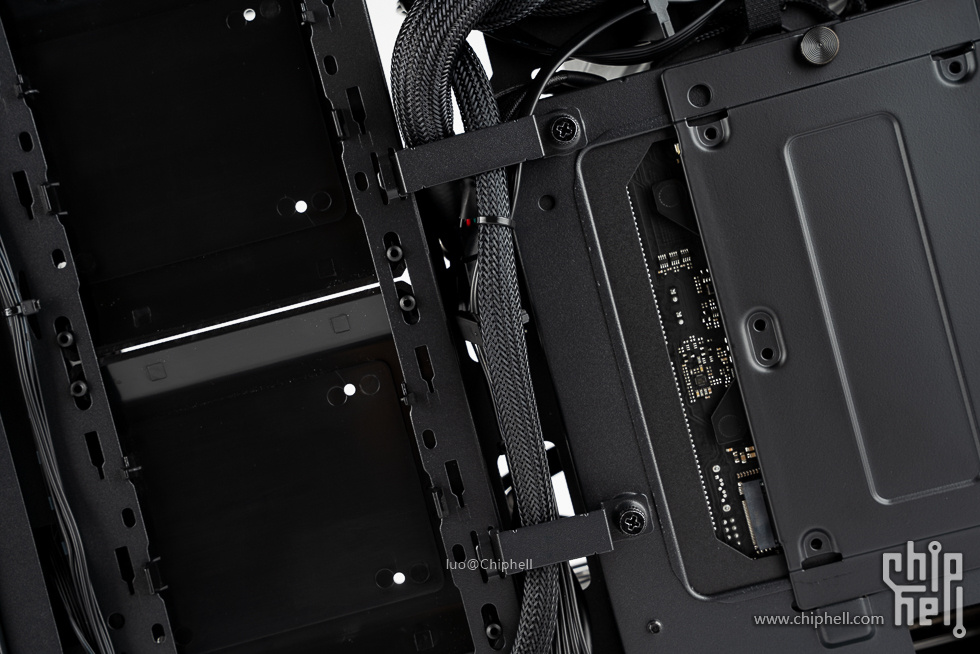

主板背部还带有1个硬盘支架,支持2个2.5寸硬盘安装。

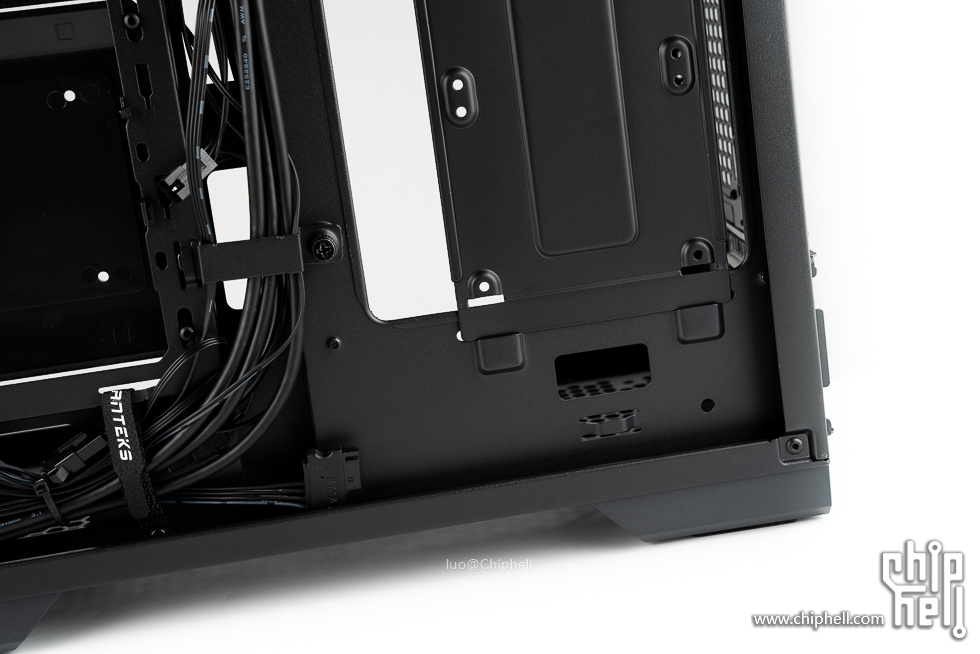

底部的藏线和走线区域。

走线通道,带有2个金属理线板,采用手拧螺丝固定。


底部的一个走线孔,可以用于走主板音频跳线等 。

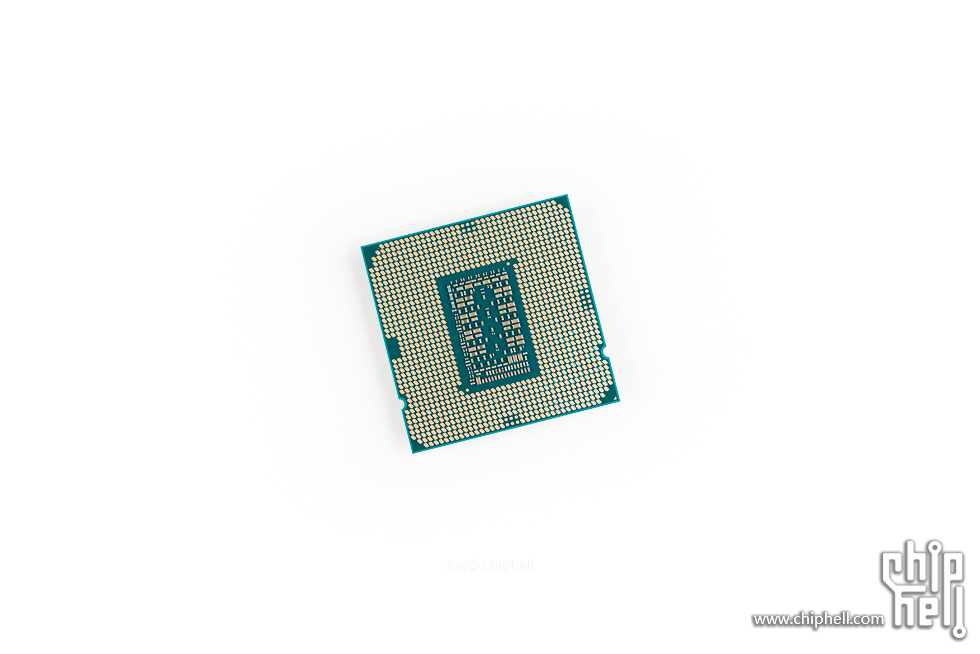

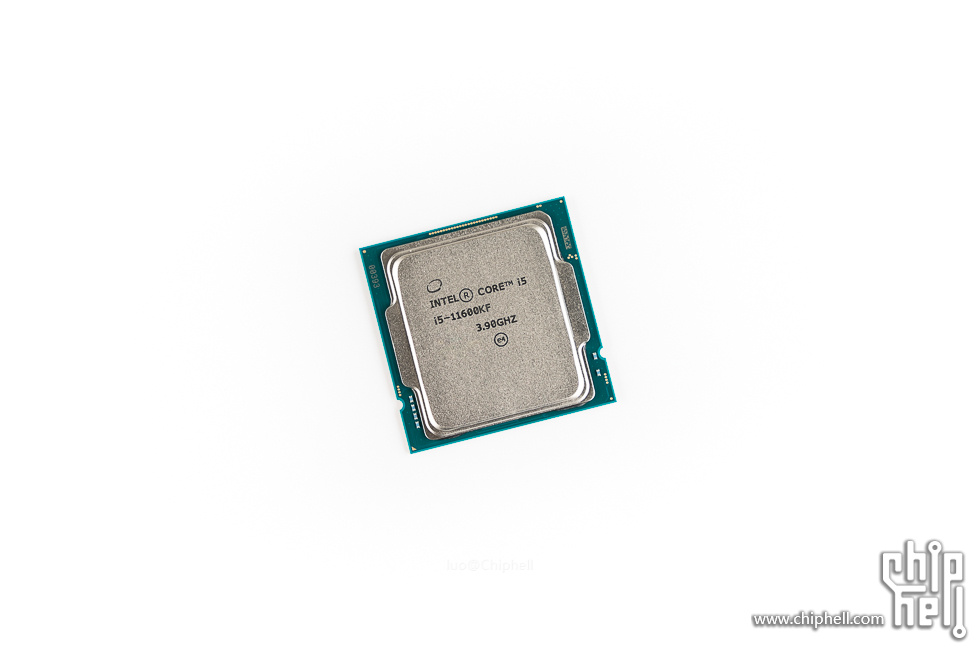

配件展示 Intel i5-11600KF。

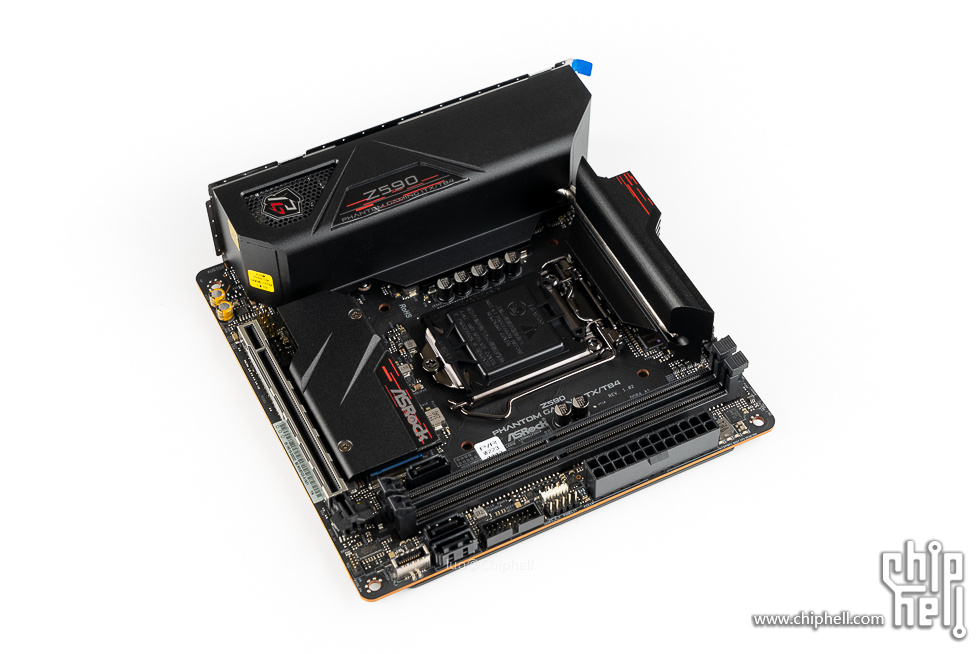

华擎 Z590 Phantom Gaming-ITX/TB4,红黑配色,正面看非常饱满。

主板背面,带有金属背板,背部接口部分采用了可调节设计。

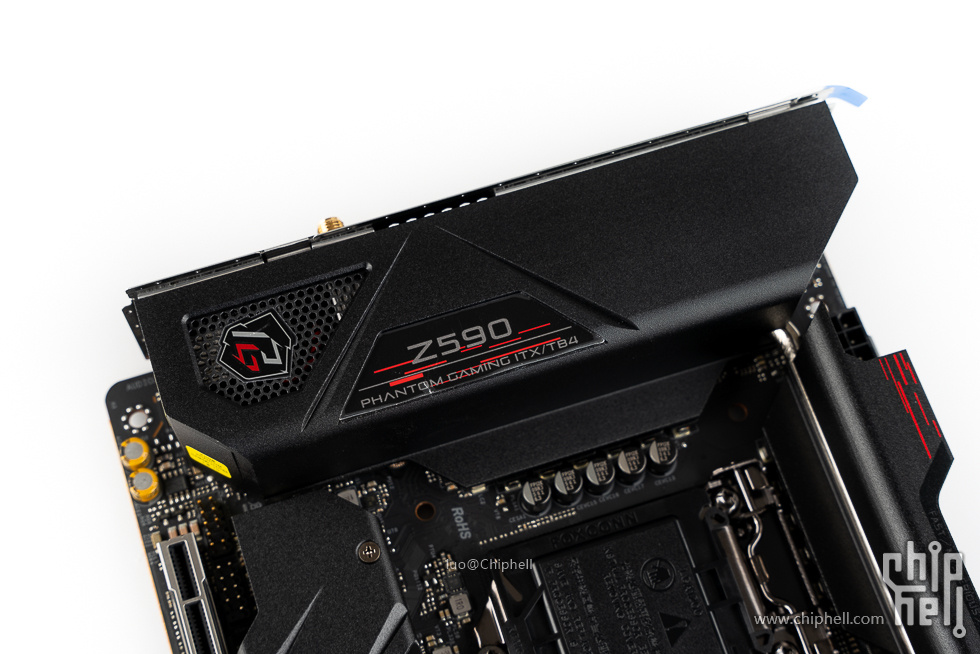

主板接口保护罩,上面标识有主板型号,左侧有Phantom Gaming系列的logo。

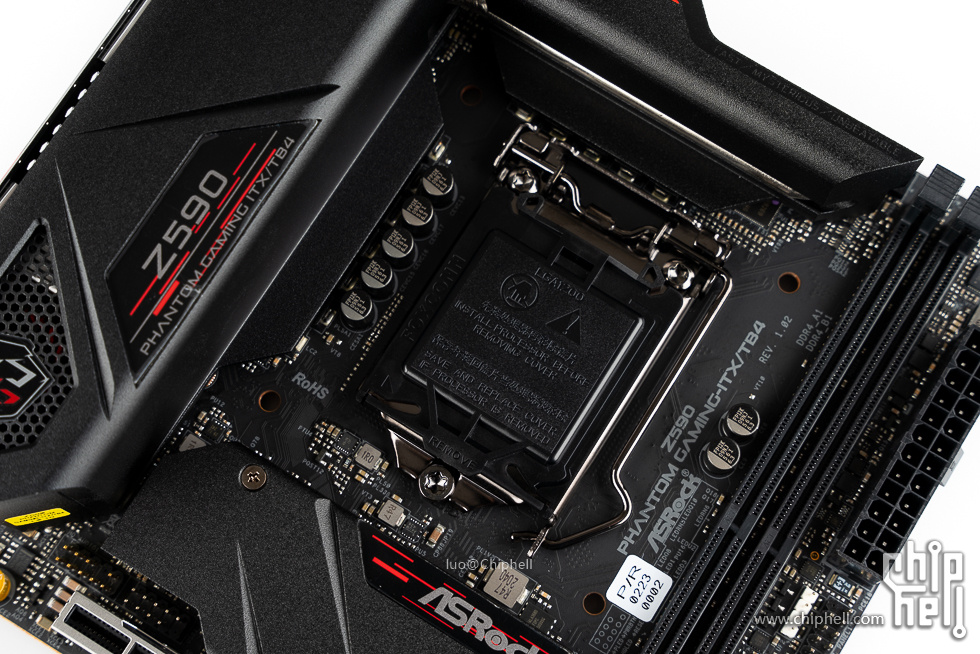

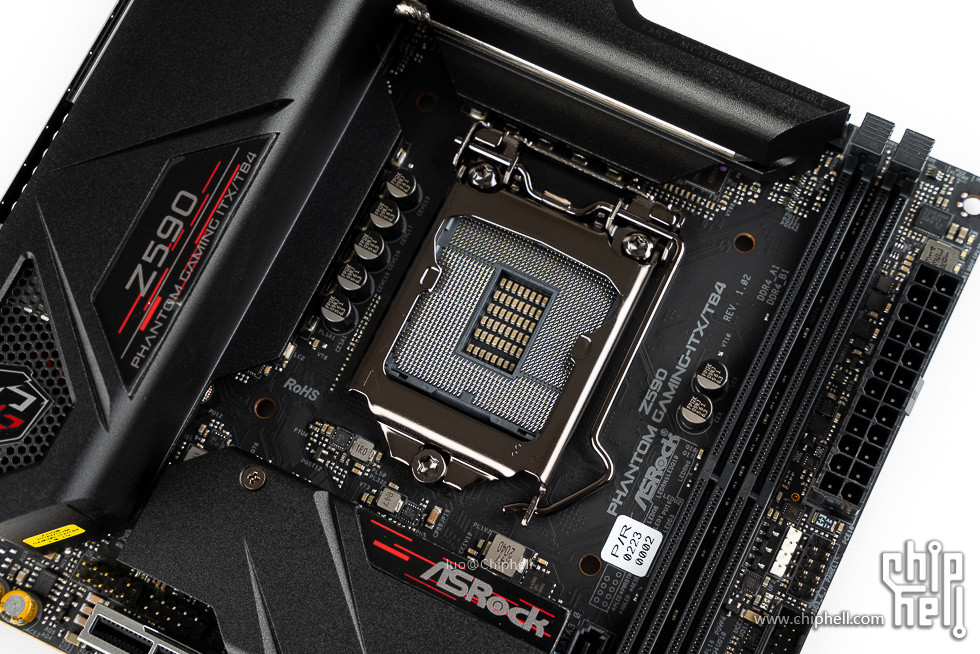

黑化了的CPU插槽,周围为10相供电设计。

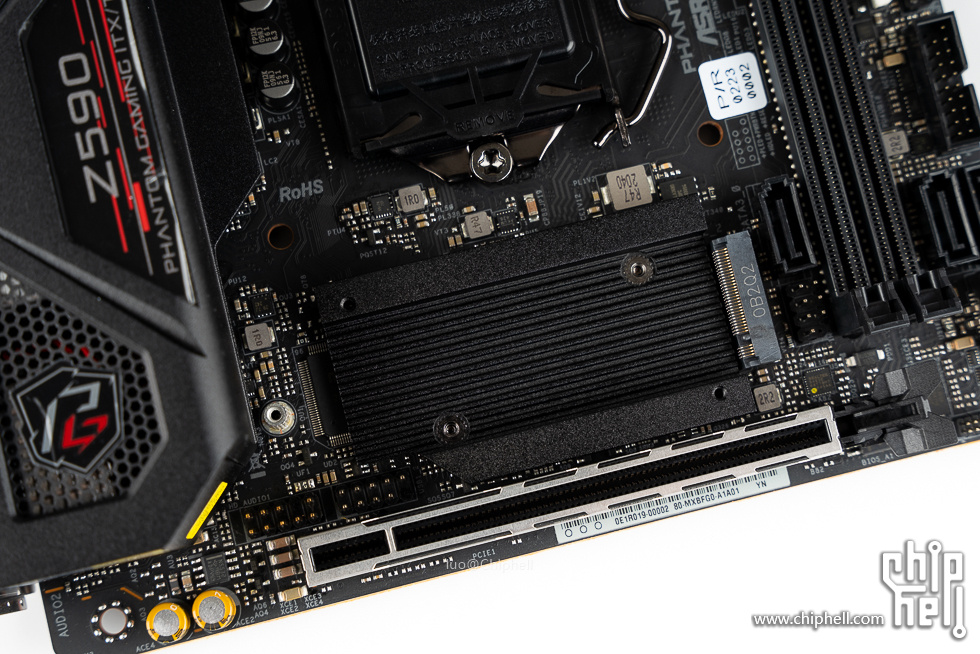

M.2插槽部分,支持PCIe 4.0。

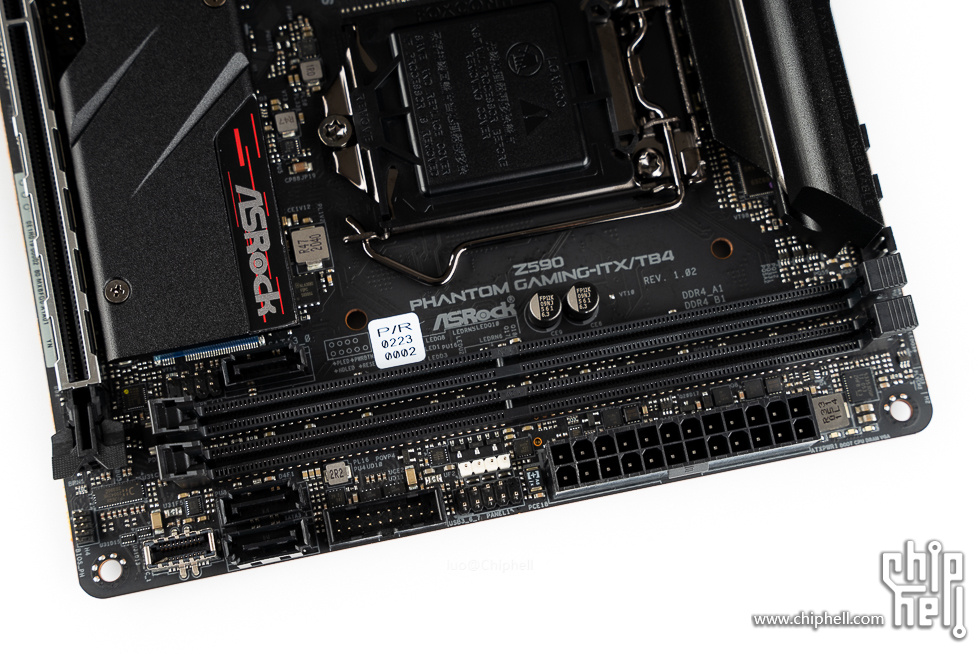

内存插槽。

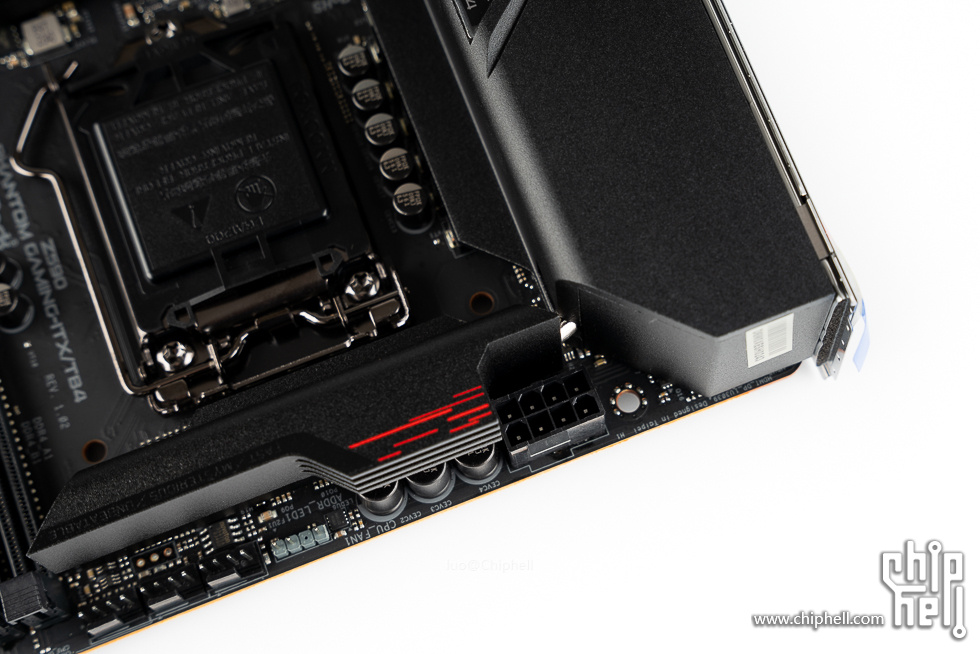

8pin CPU供电。

风扇接口都位于一侧,方便接线。

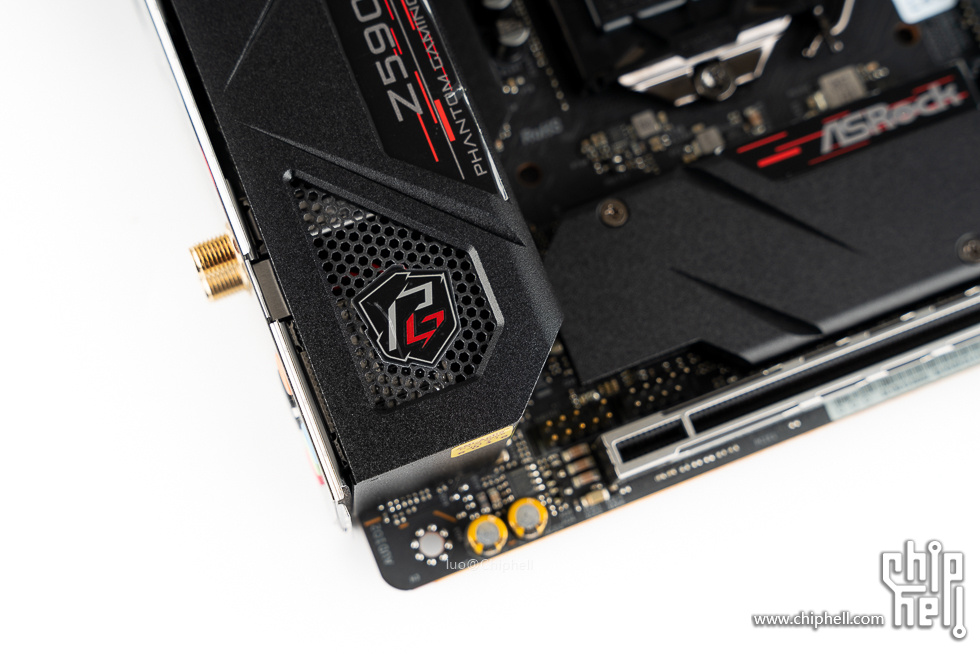

接口保护罩上的散热开孔设计,还带有Phantom Gaming系列logo。

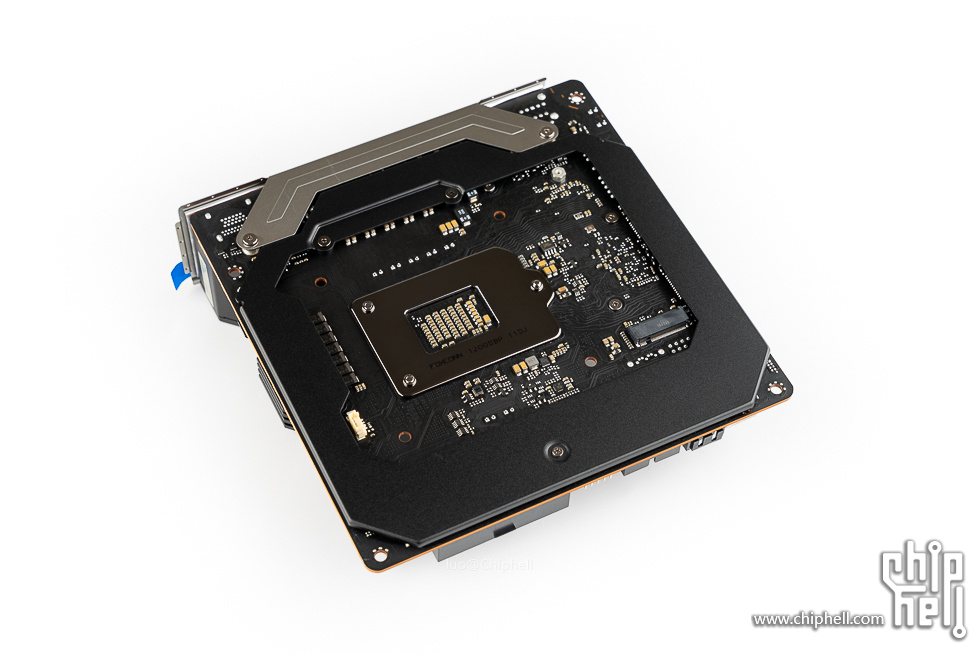

主板背面一览,带有金属背板设计。

主板背面的M.2插槽,支持PCIe 3.0。

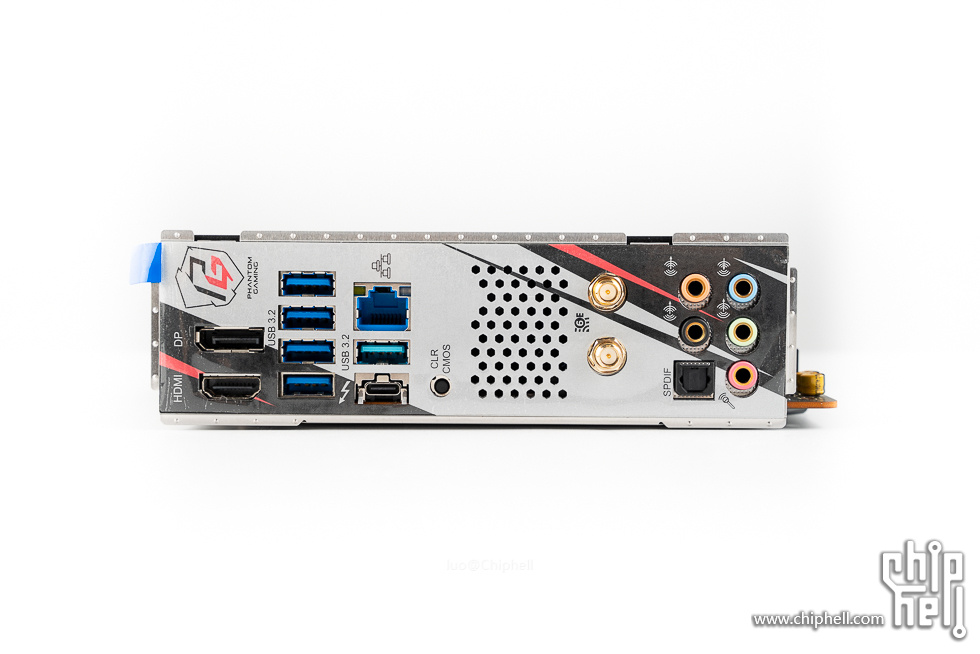

主板接口一览,足够丰富。

黑化的CPU插槽。

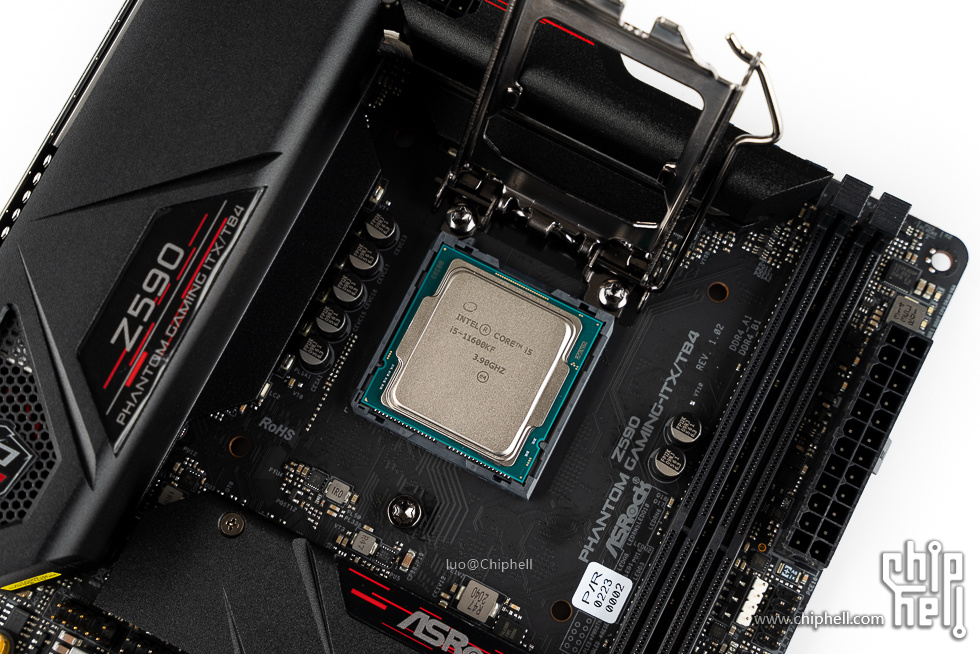

安装CPU。

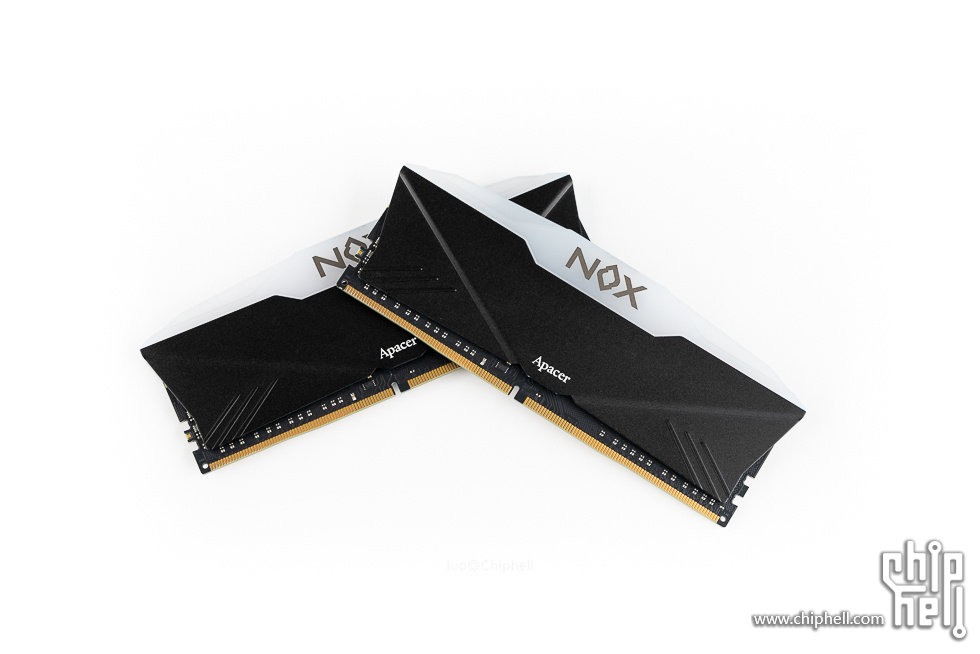

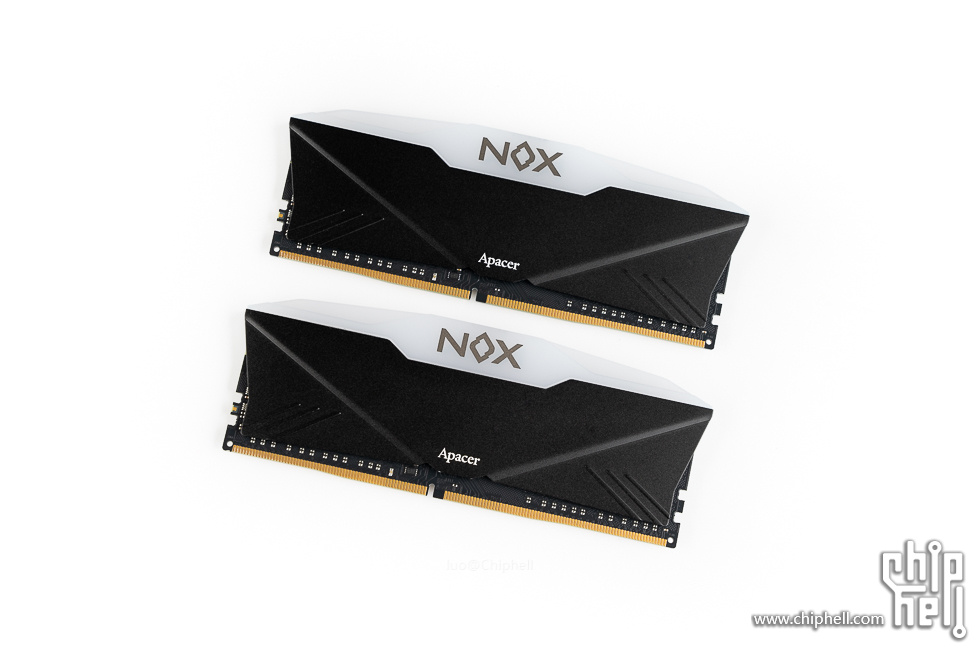

内存为宇瞻 暗黑女神 NOX DDR4 3600 8GB × 2,使用的是三星B-die颗粒,超频性能有保障。

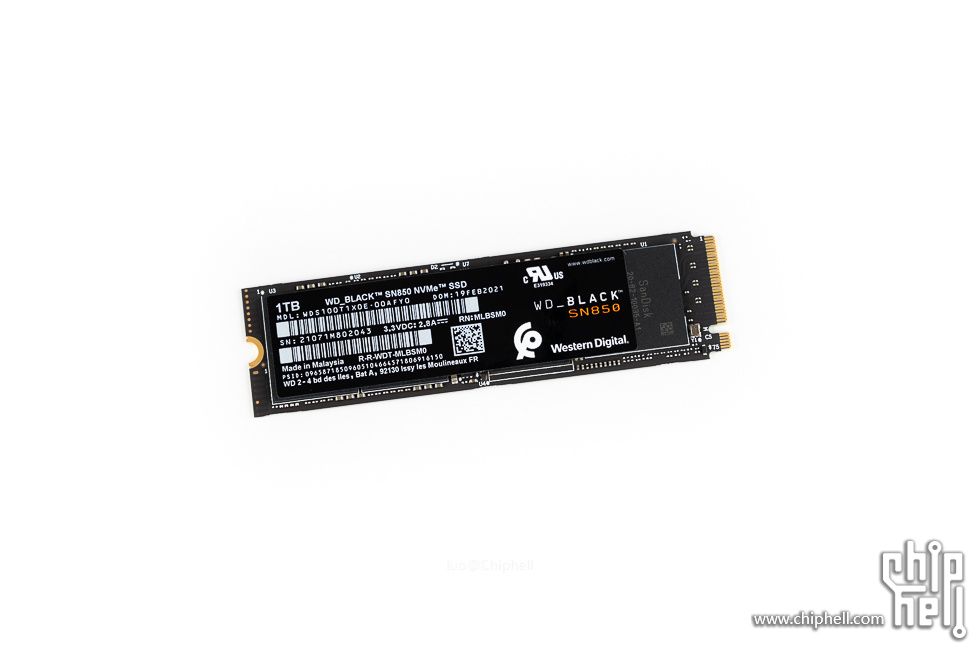

西部数据 WD_BLACK SN850 1TB。

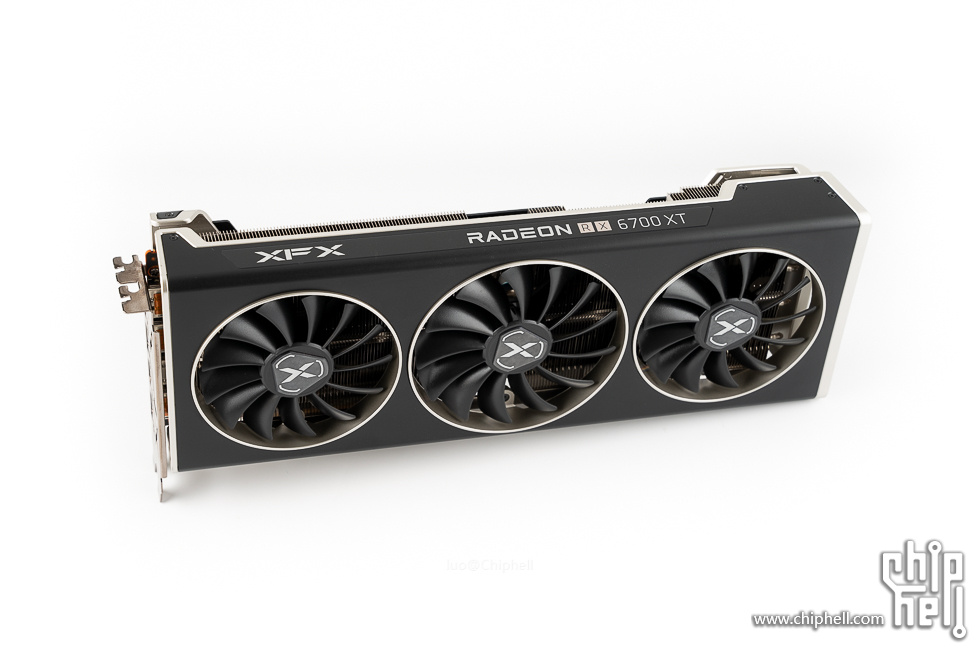

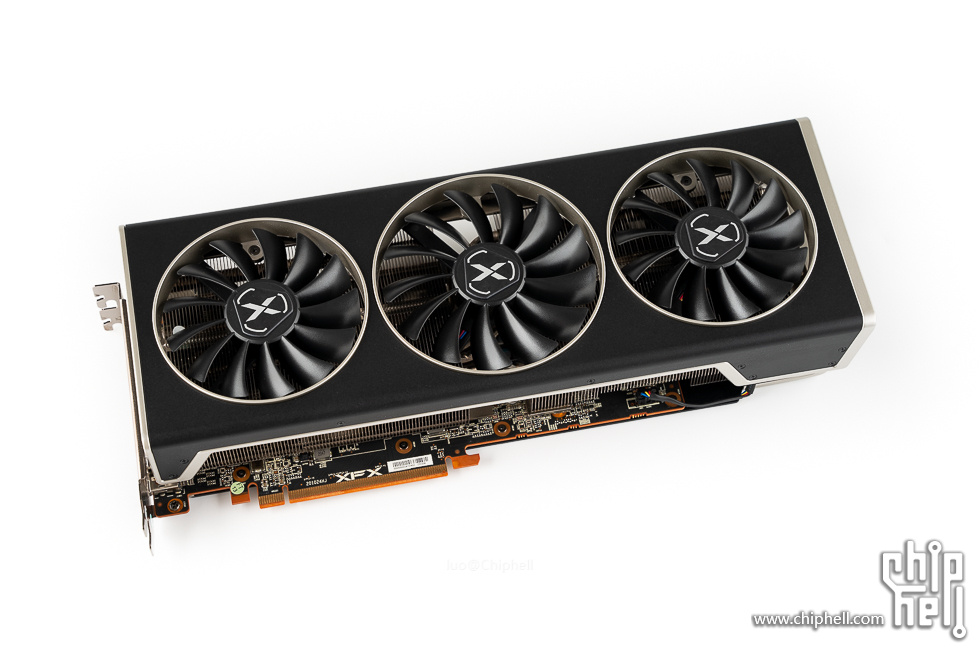

XFX的RX 6700XT海外版,显卡体积非常巨大,不过大体积也意味着有较大体积的散热模块。整个显卡采用了全金属包裹,正面为三风扇的铝合金散热器外罩。

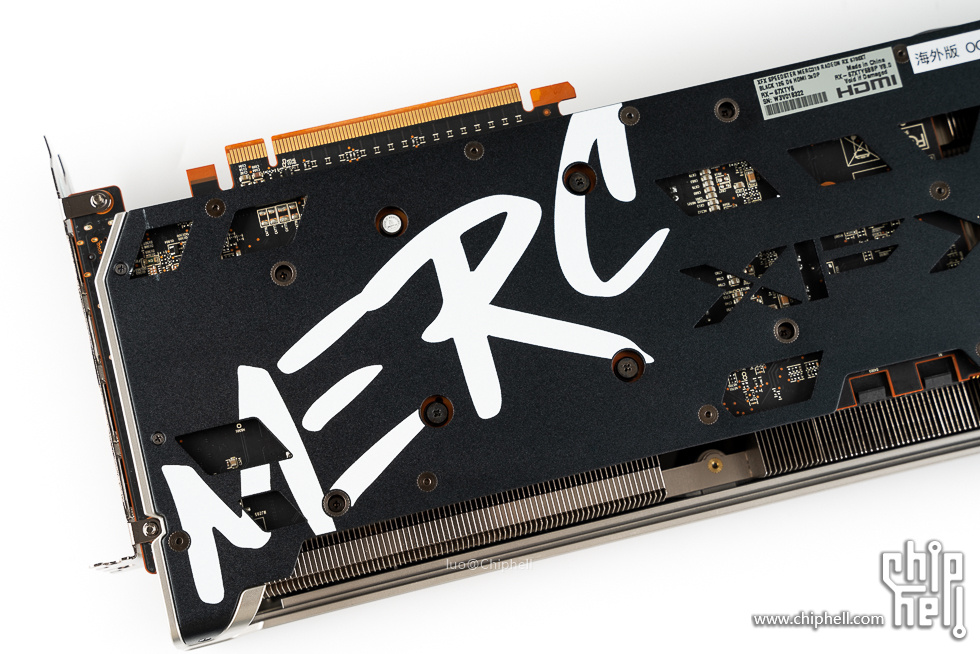

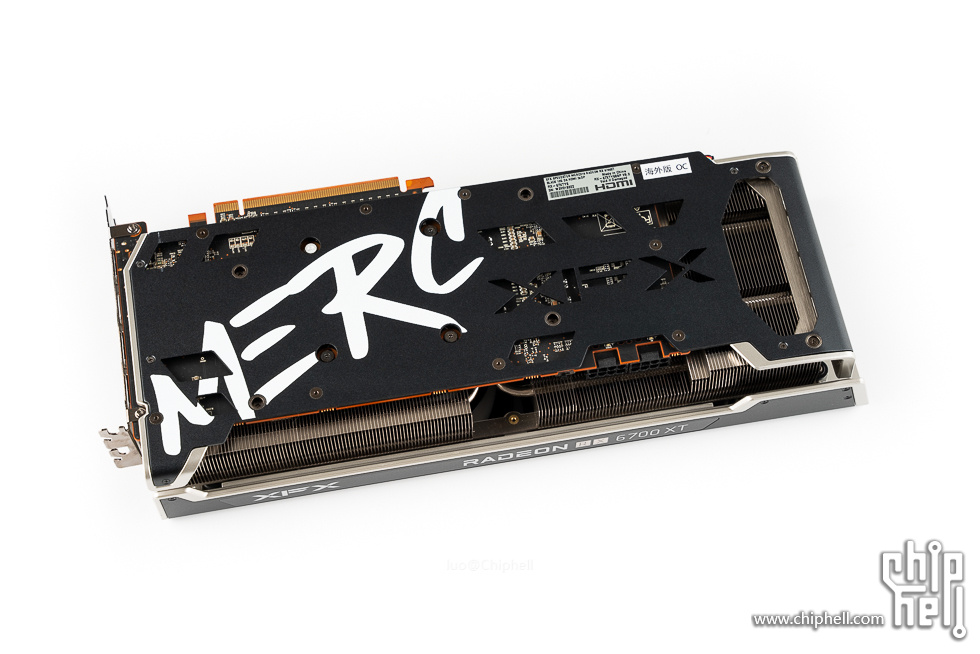

显卡背部,为金属背部,上面还印有MERC的字样。


显卡立起来的效果,可以看到非常巨大厚实,顶部还有信仰文字等。

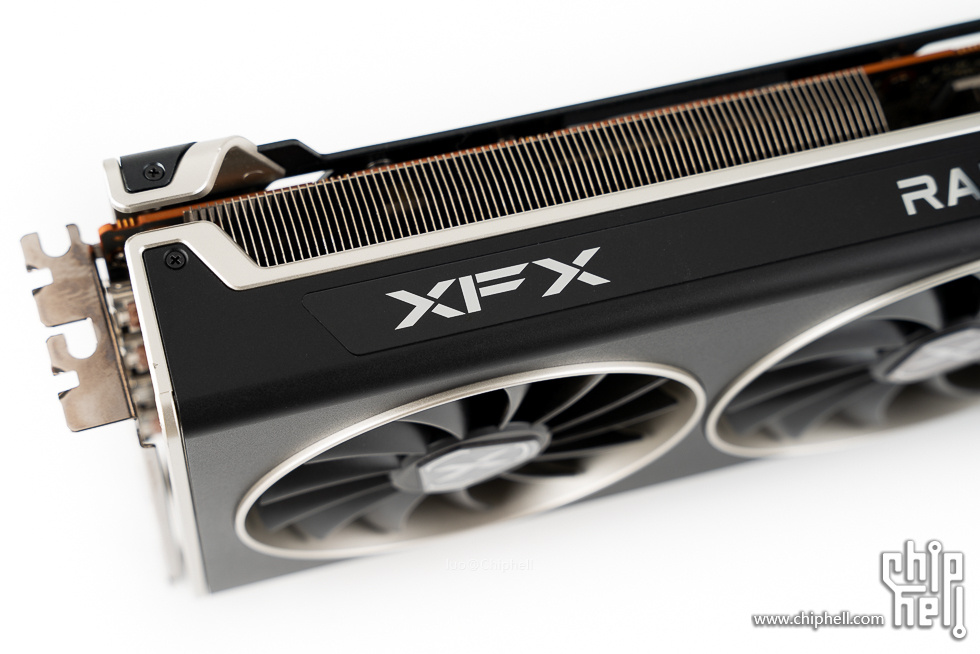

XFX的logo。

信仰灯效,供电为8pin+8pin,供电接口左侧为BIOS切换开关,切换到官方的“狂怒模式”,能带来性能的提升。

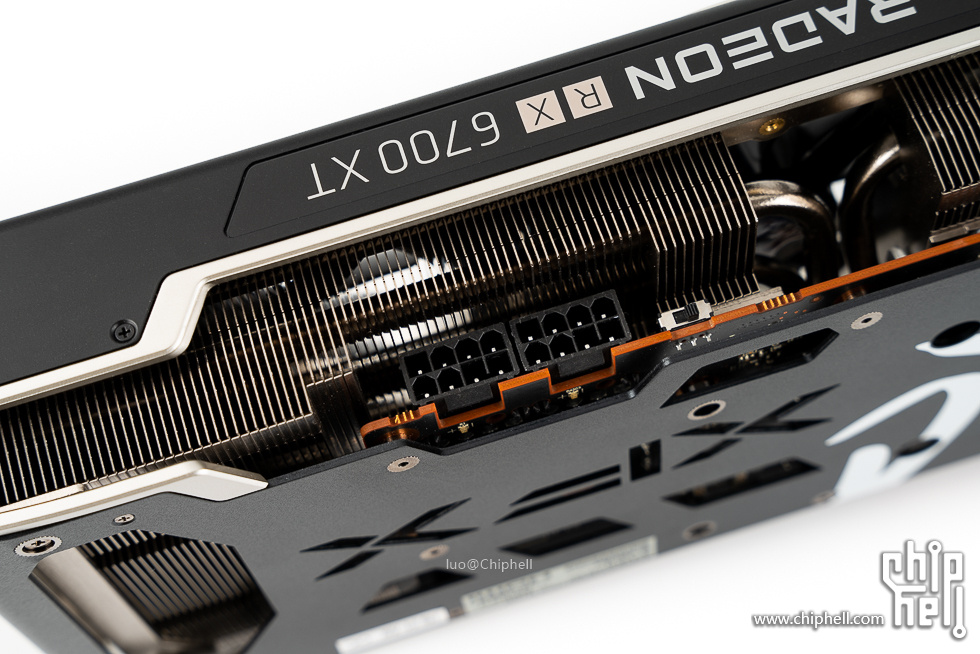

双8pin供电接口。

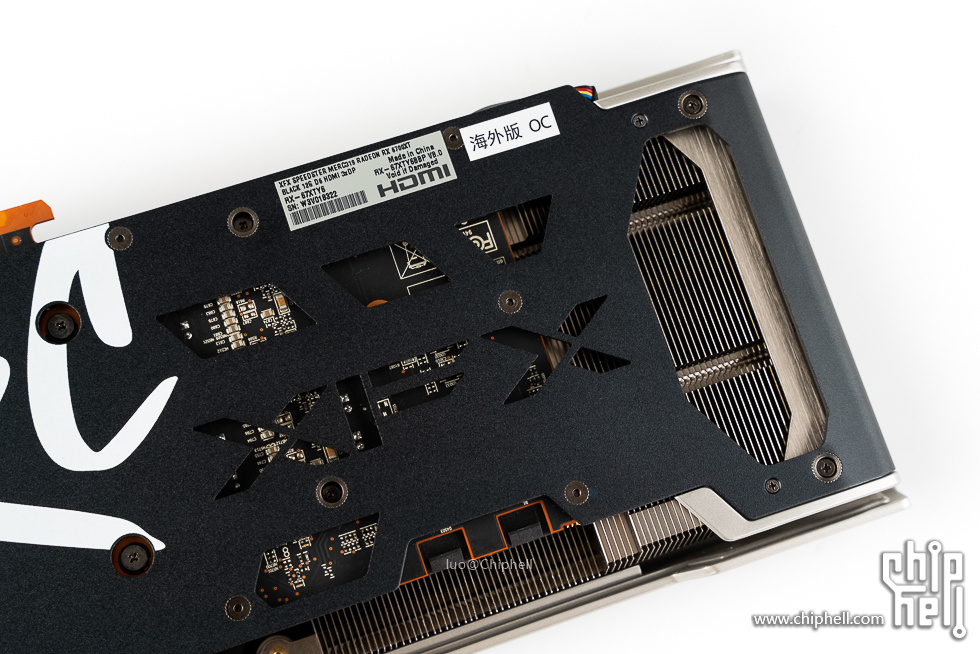

显卡背部部分,开有XFX logo的开孔,前部采用了贯穿式风道设计,利用背部的开口快速带走热量,提升散热效能。

白色MERC的字样。

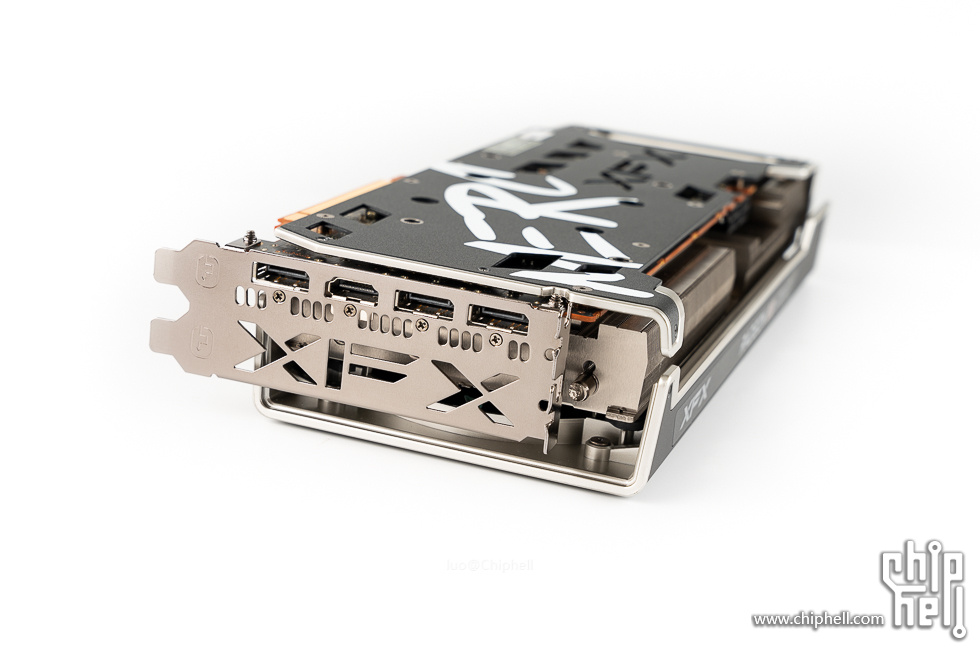

接口部分,PCI挡板上依旧有XFX的logo,HDMI x 1、DP x 3的配置满足了玩家接入各类显示设备的需求。

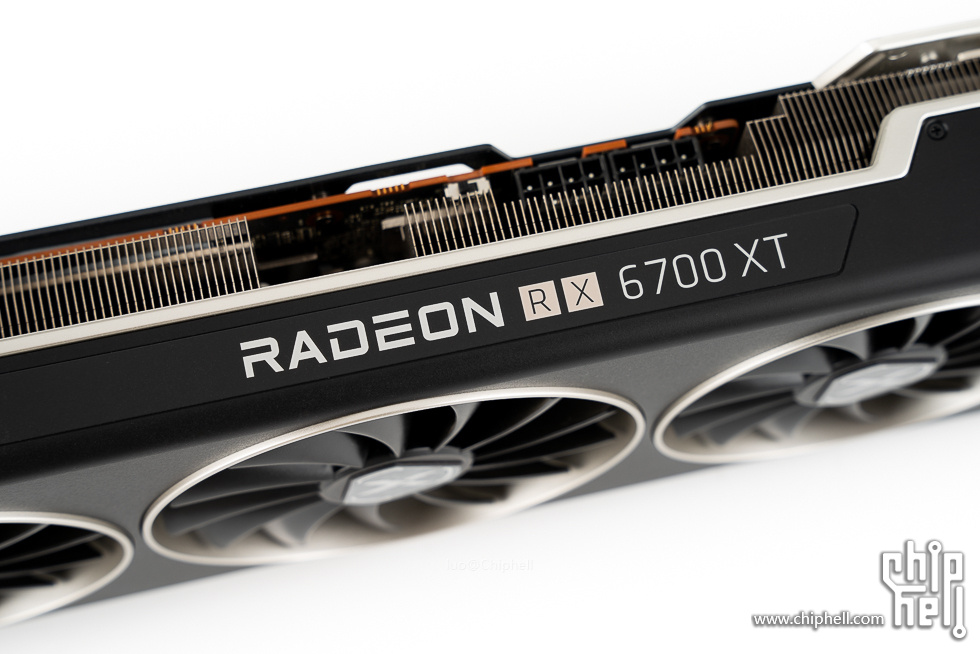

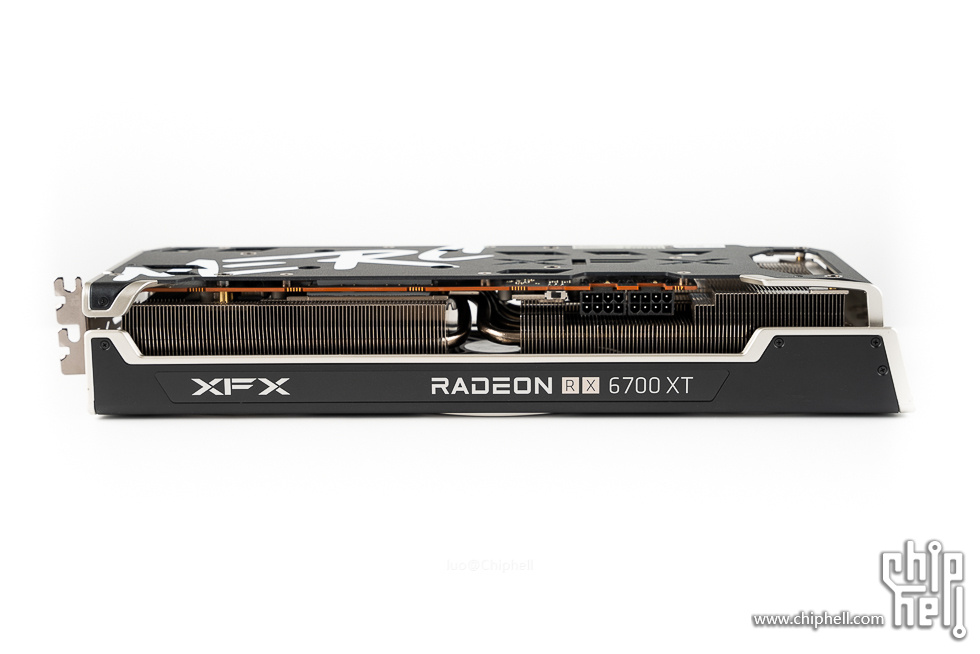

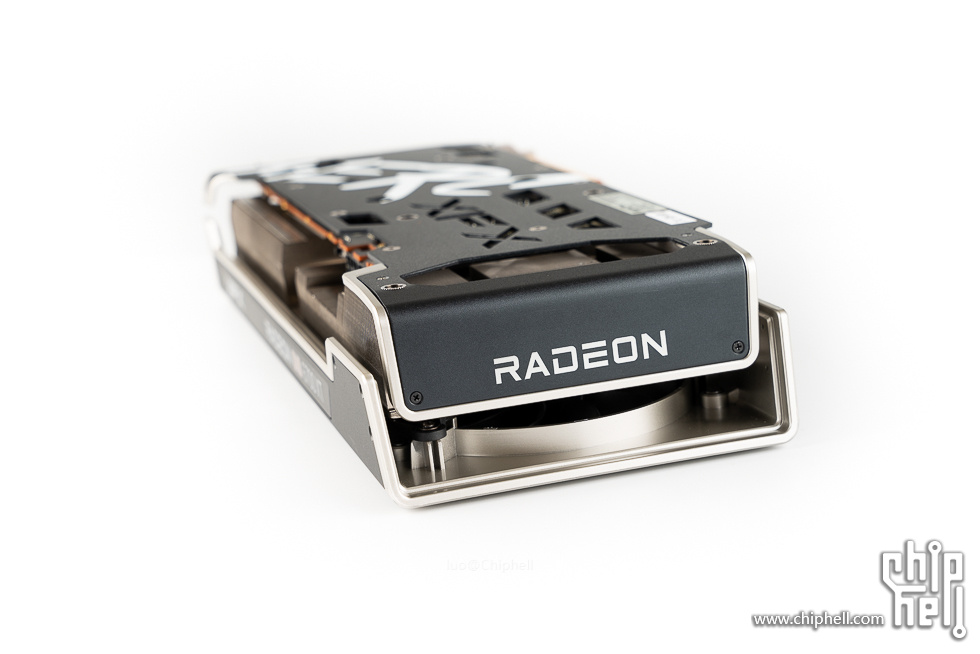

显卡前部,有RADEON的字样,前部挡板对散热鳍片起到了保护作用。

显卡横卧视图,非常厚实。

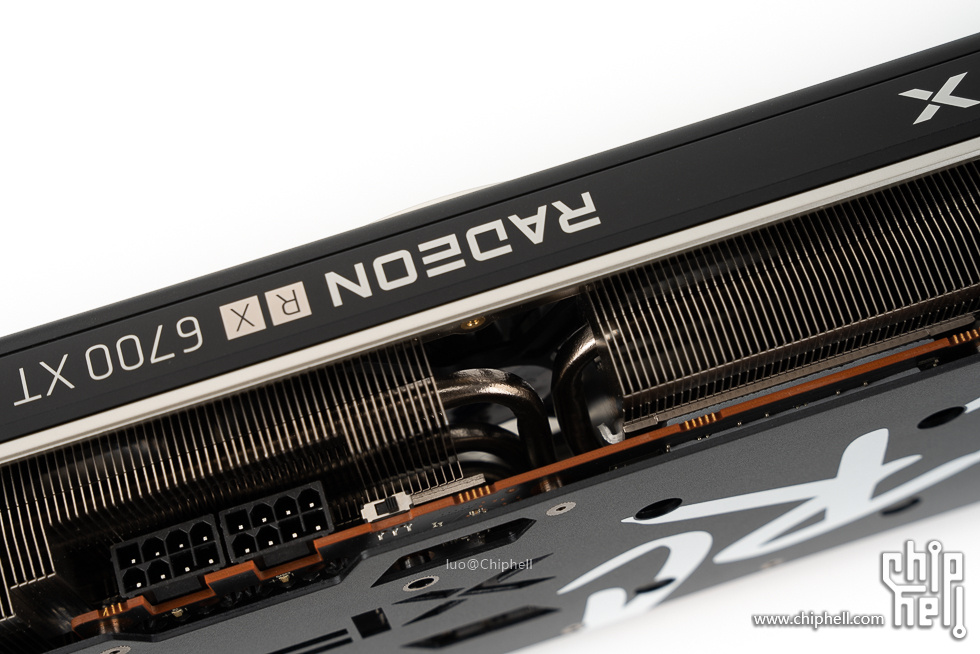

散热鳍片及热管细节。

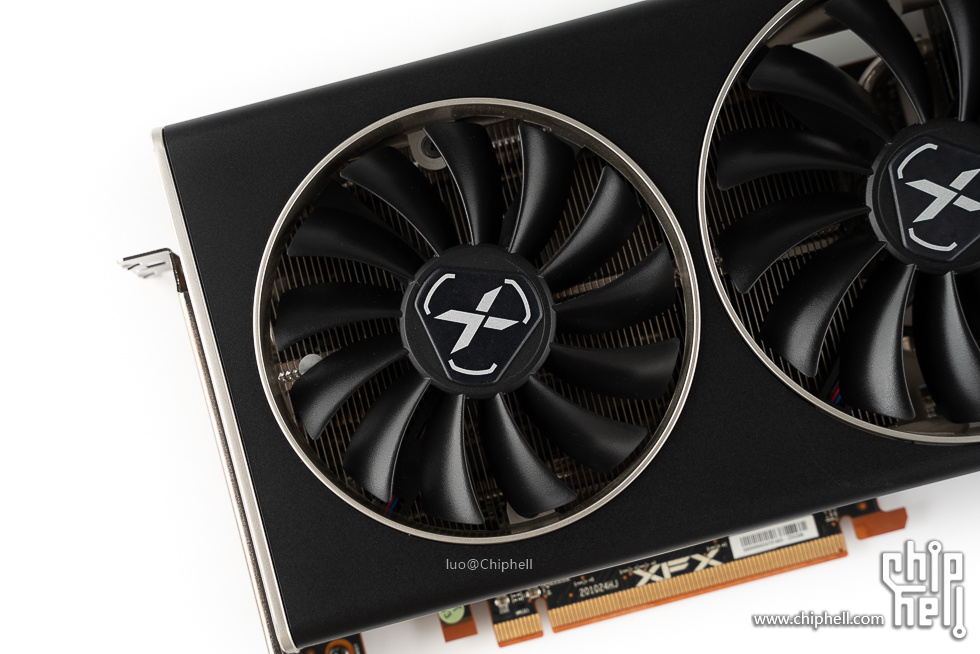

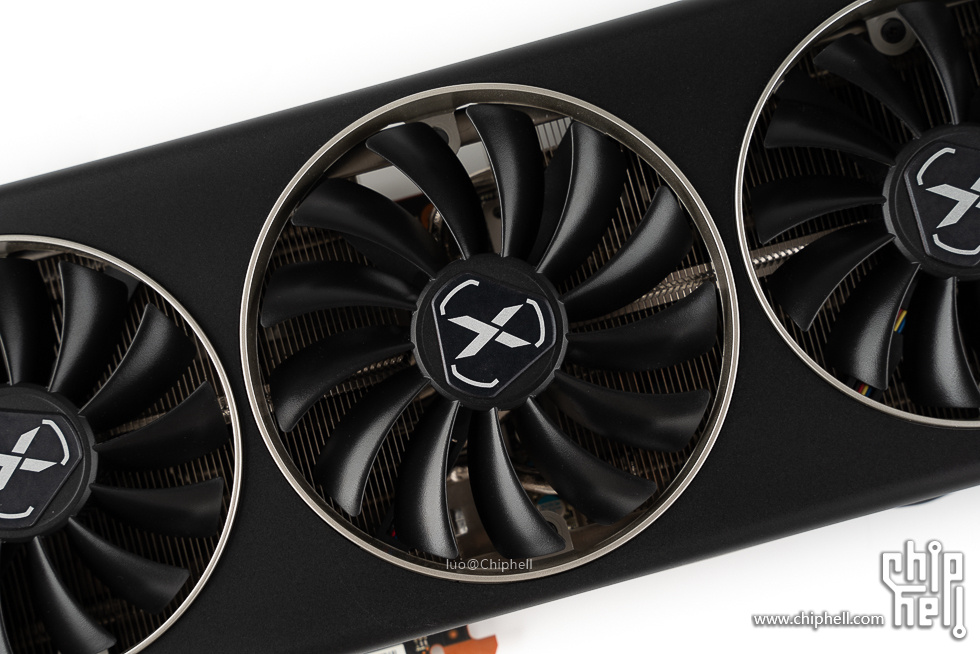

正面的三风扇设计,左右两侧为90mm风扇,中间为100mm风扇。

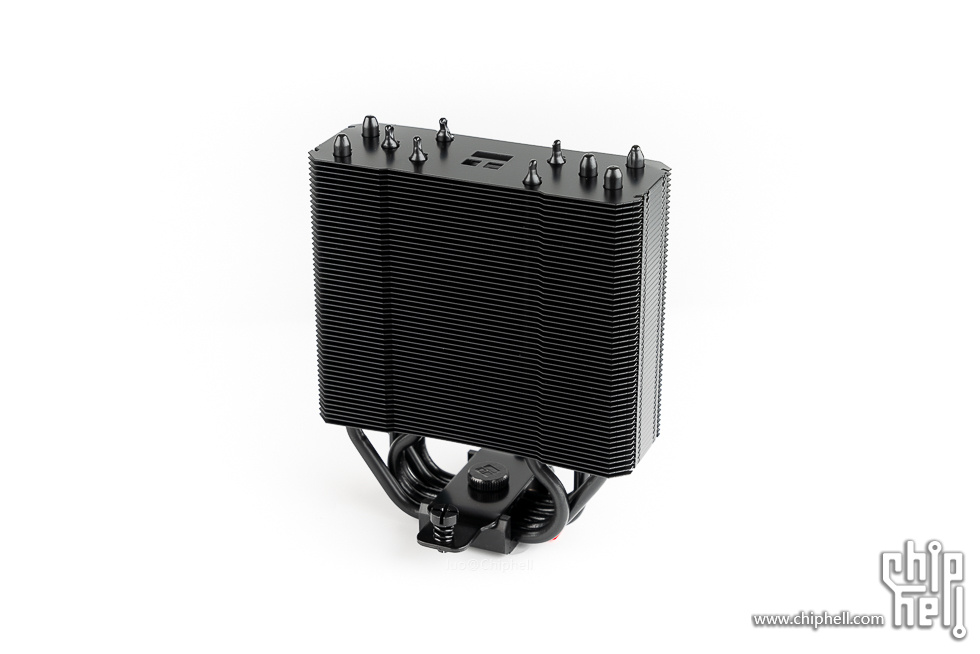

利民 TR-TA120 EX BLACK。

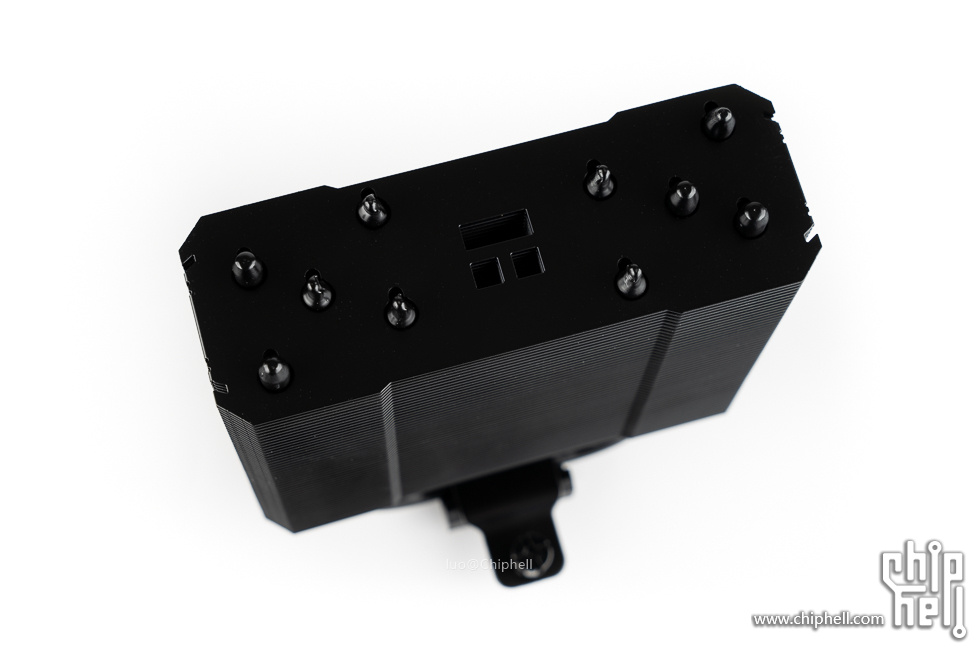

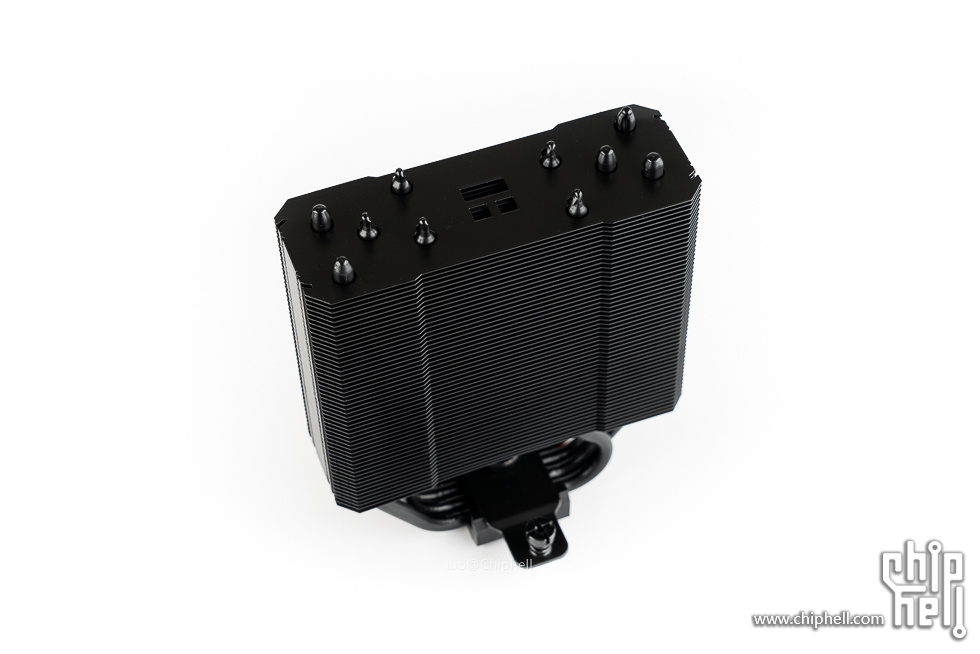

黑化后的顶盖。

镜面底座。

45°视角。

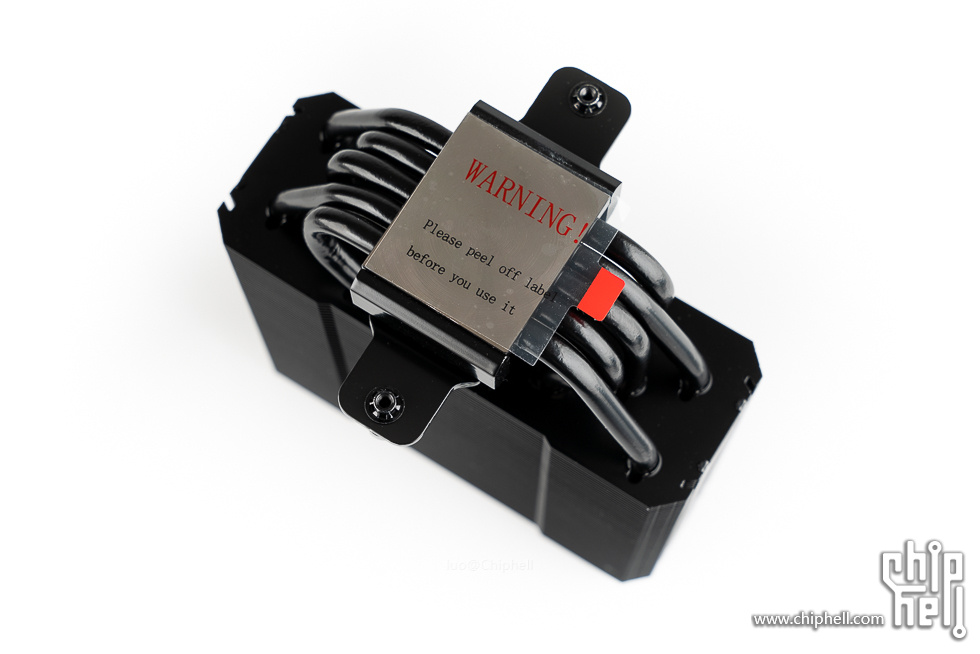

撕掉保护膜。

散热器自带的TL-C12 pro风扇。

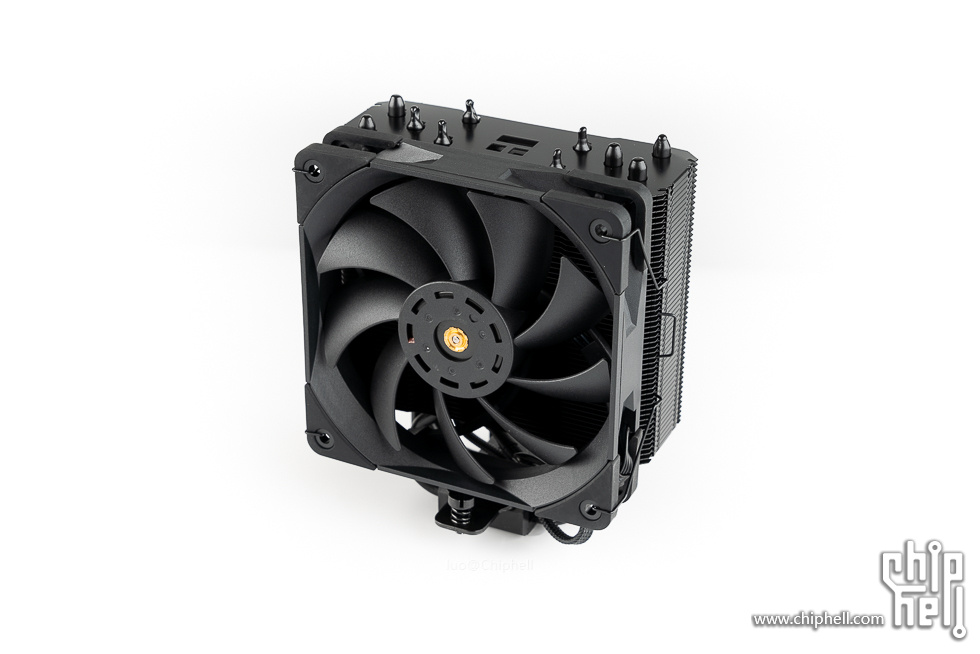

安装风扇后的TR-TA120 EX BLACK,非常好看。

安装到主板上。

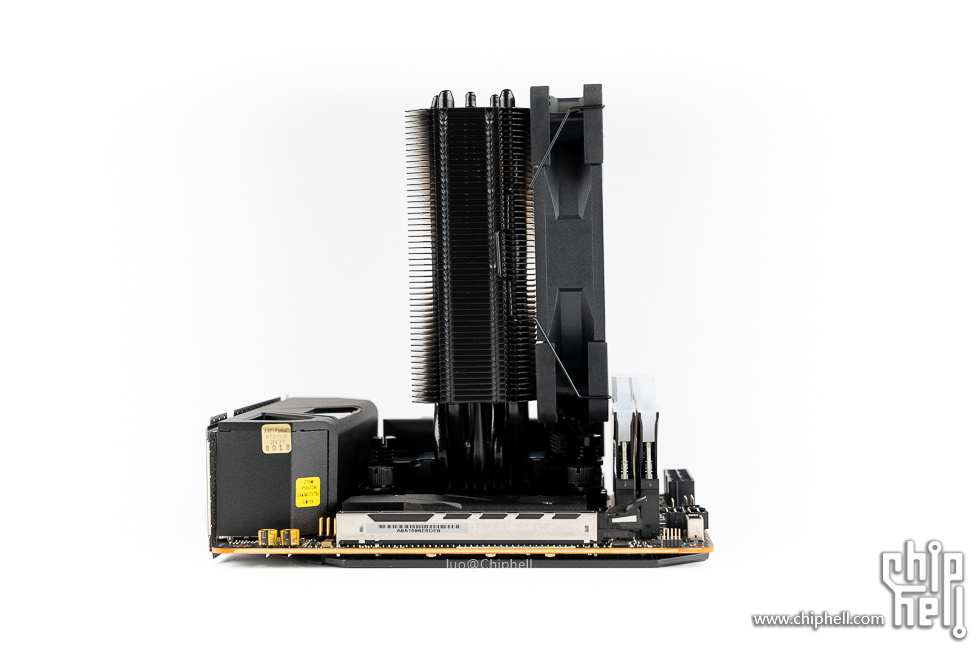

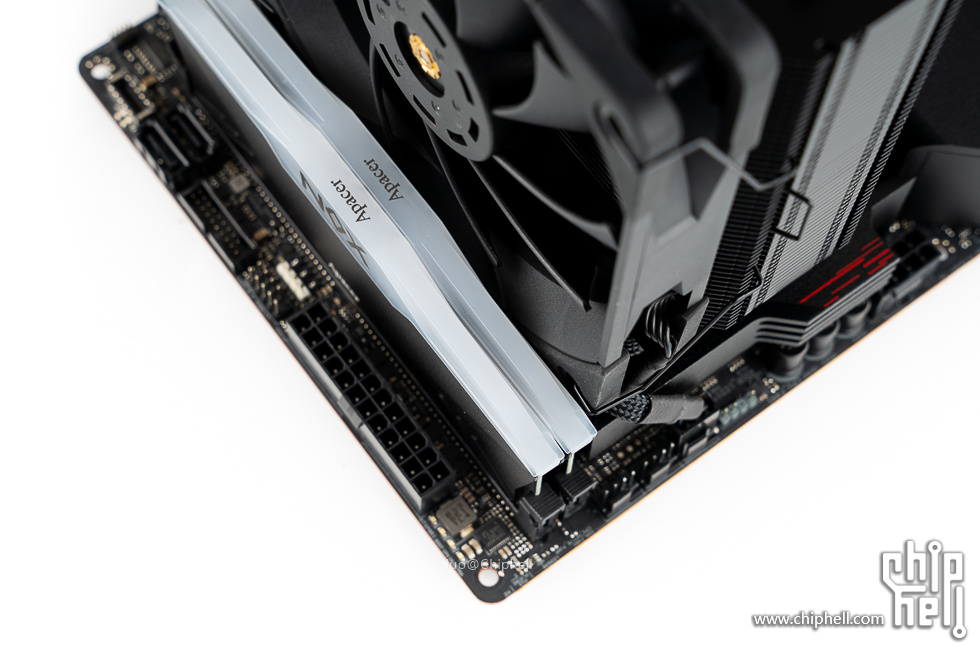

内存兼容性完美。

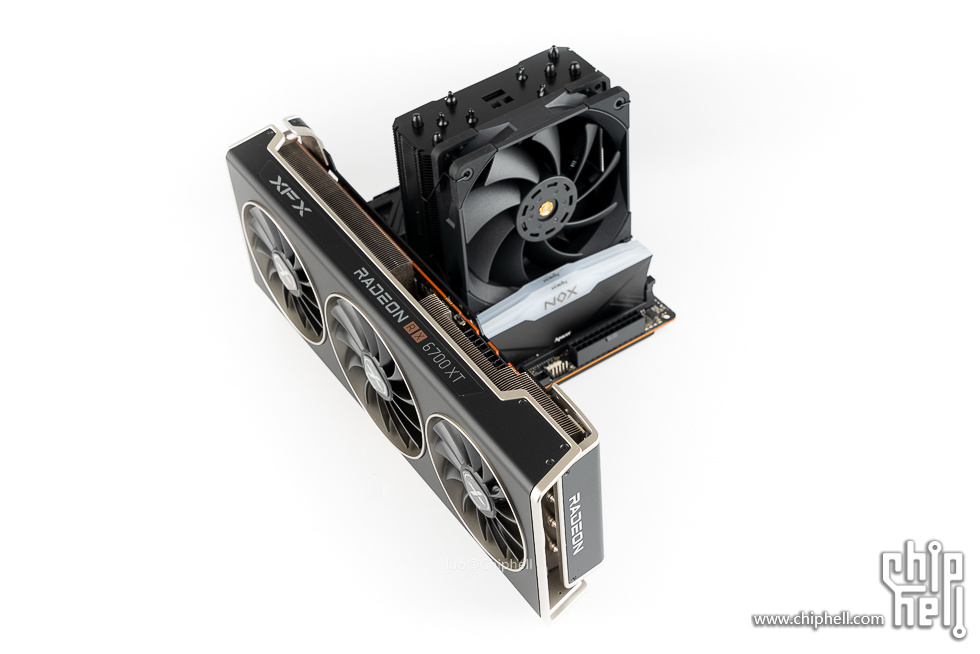

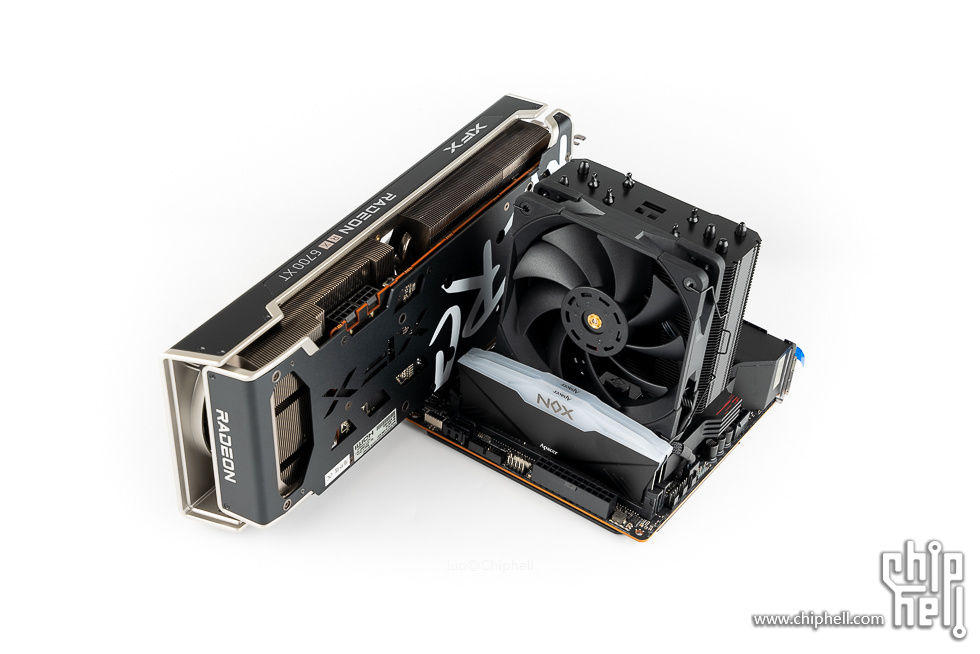

假组上显卡,平台完成。


HCG850 Gold,10年换新,安钛克35年的技术沉淀,顶部为铭牌贴纸。

散热风扇部分,中间的风扇罩有安钛克的logo,右下角有型号。

侧面的型号贴纸,这里是V2版本,贴纸样式有所变化。

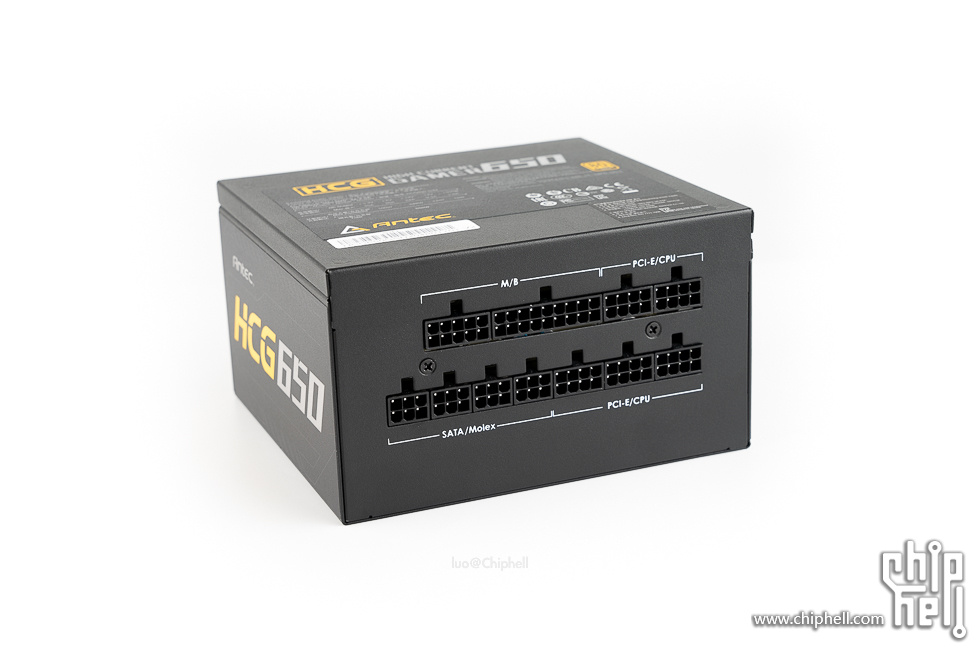

全模组接口,为海韵方案,定制线序与海韵一致。

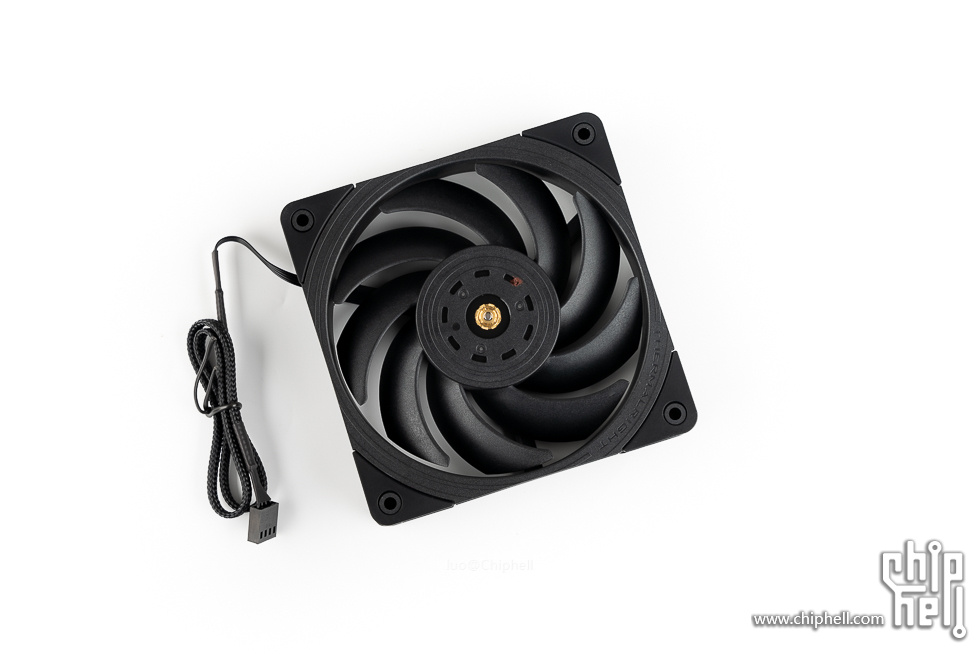

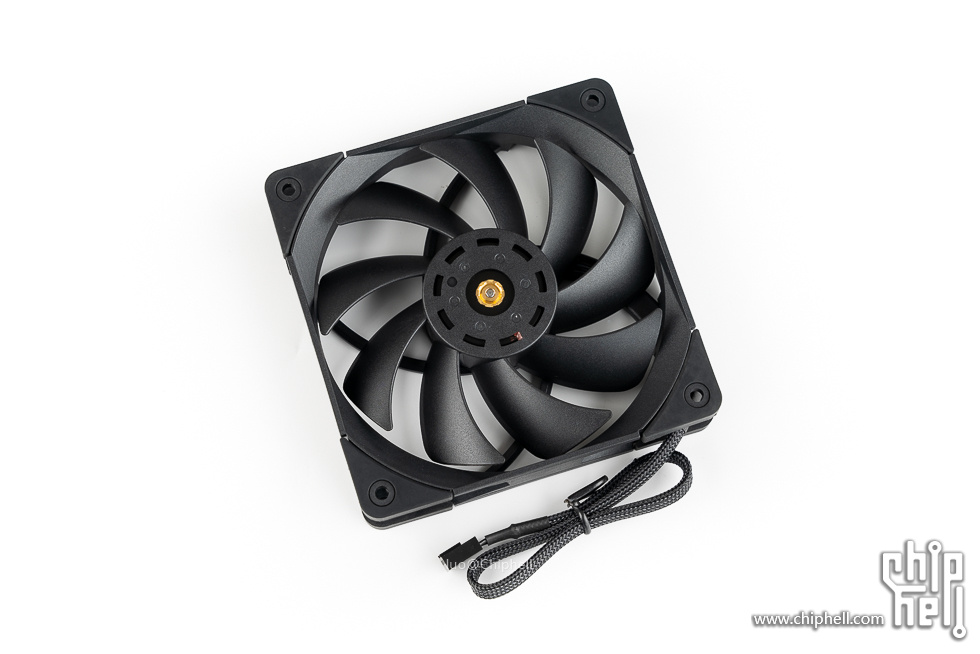

机箱尾部排风风扇用了利民的TL-B12。

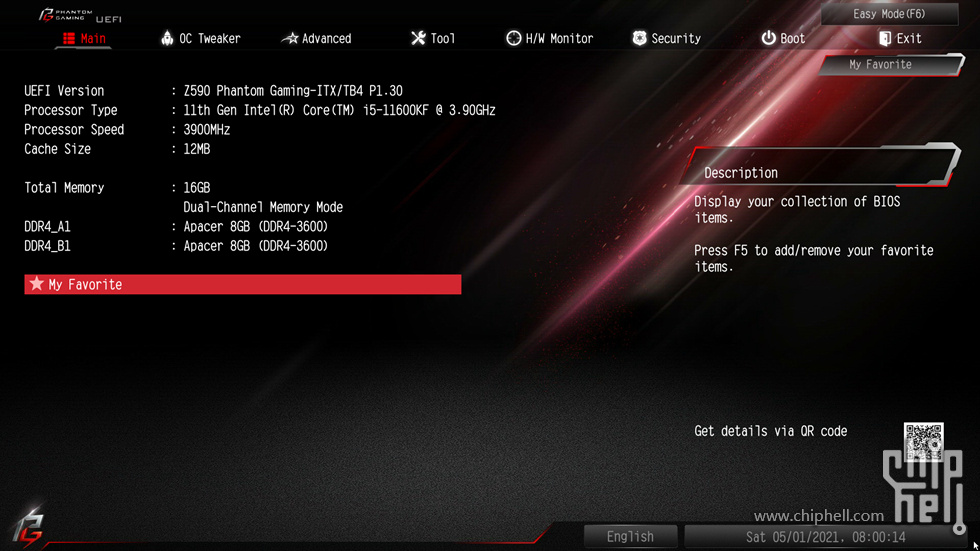

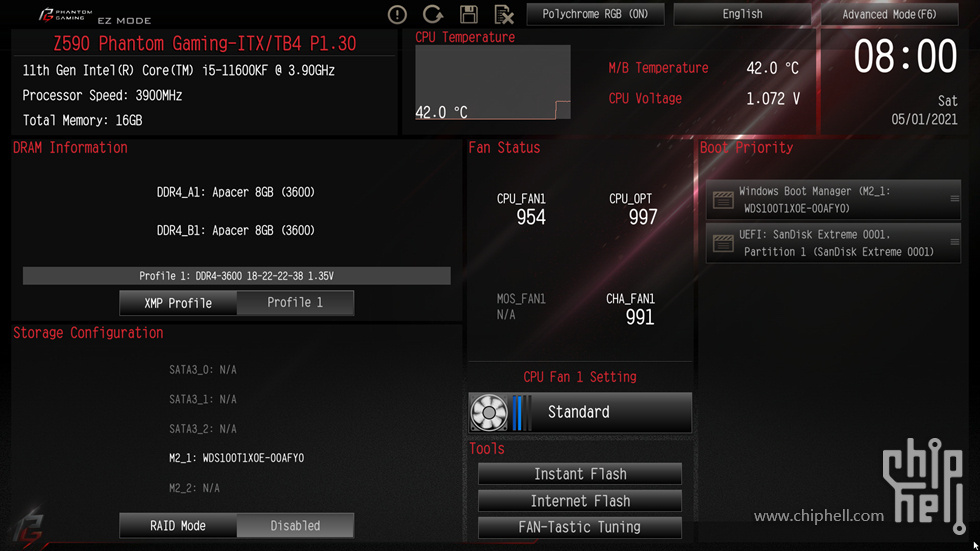

性能测试 BIOS界面,标准的华擎风格,红黑配色,初始为East Mode。

按F6进入高级界面,这里可以看到常规信息。

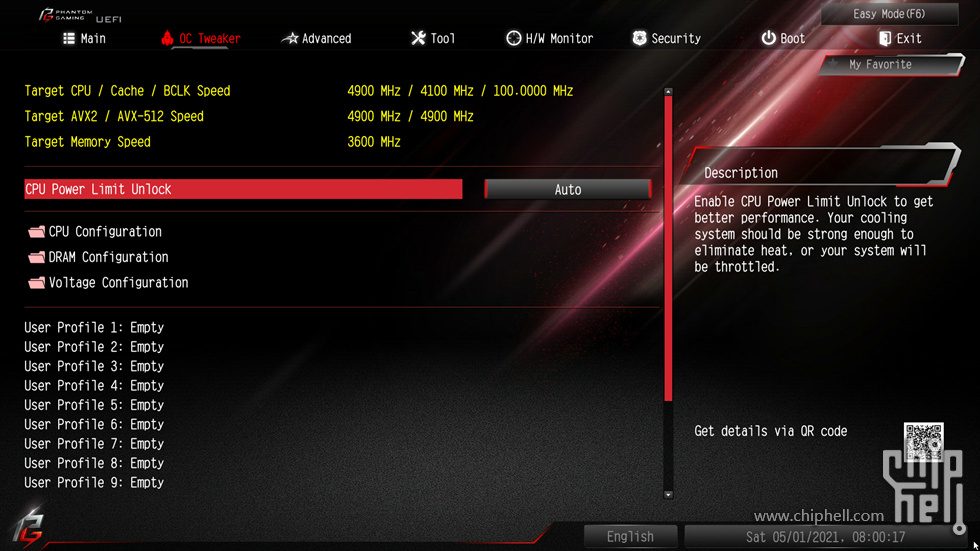

超频界面。

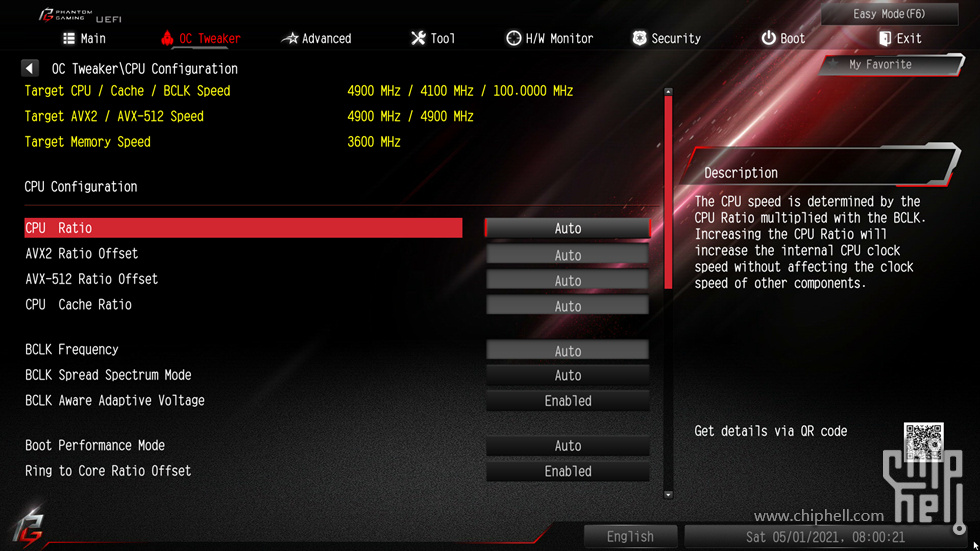

CPU超频设置界面。

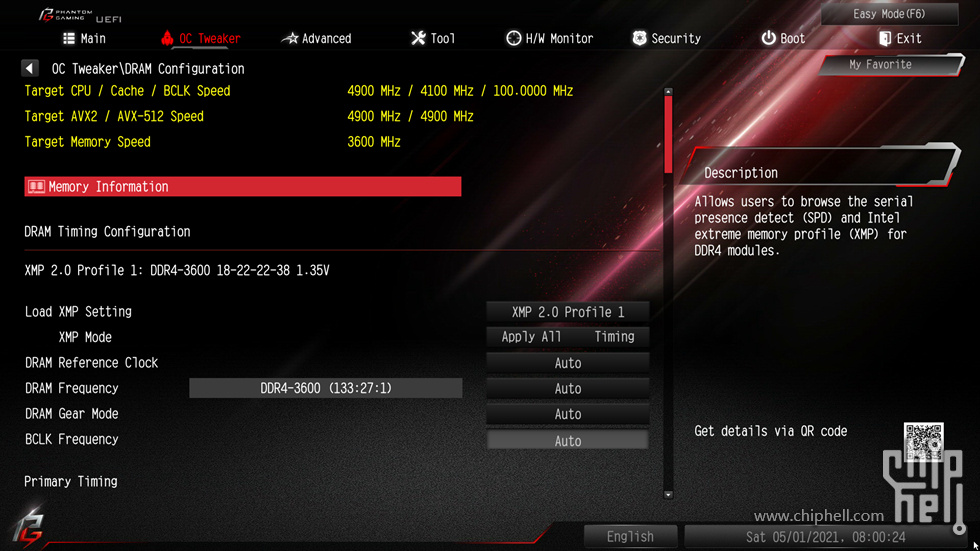

内存超频设置界面。

高级界面。

工具界面。

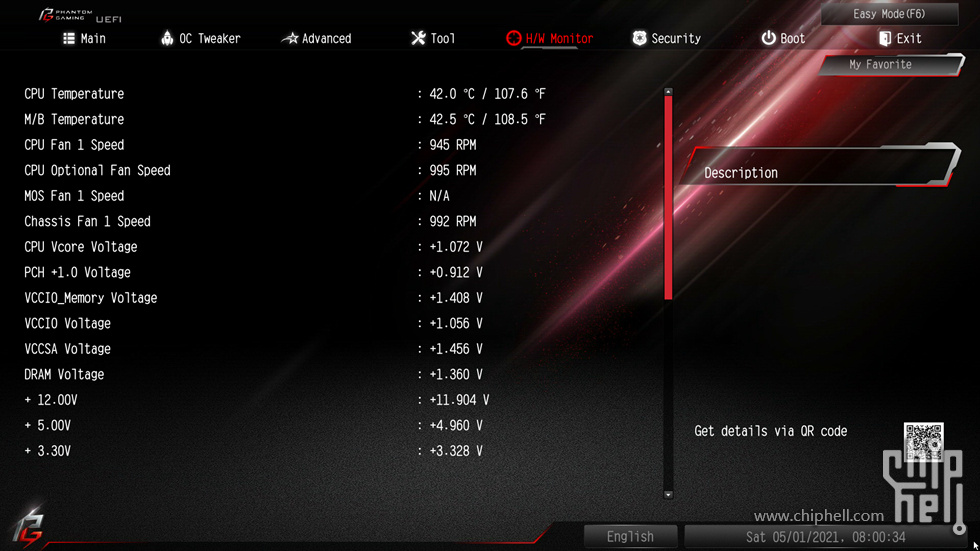

监控界面。

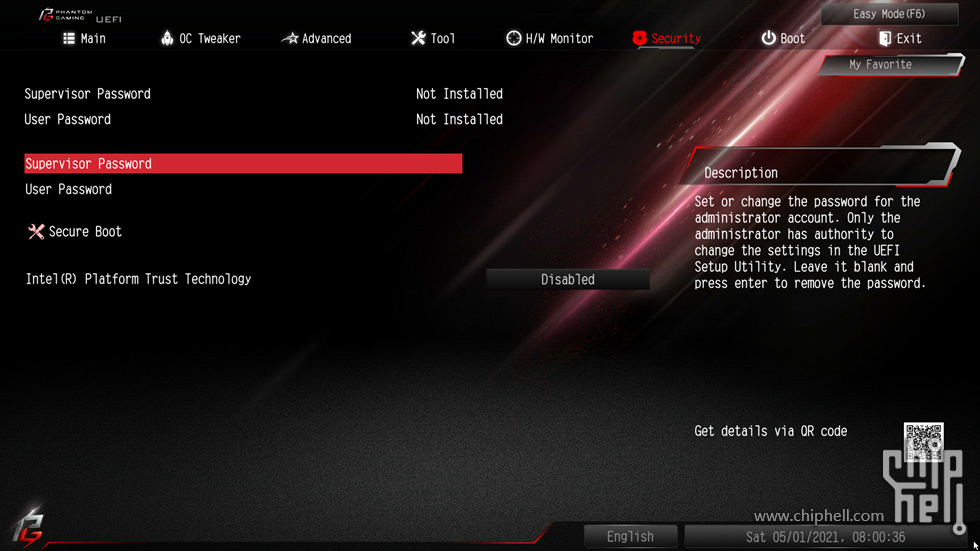

安全界面。

启动界面。

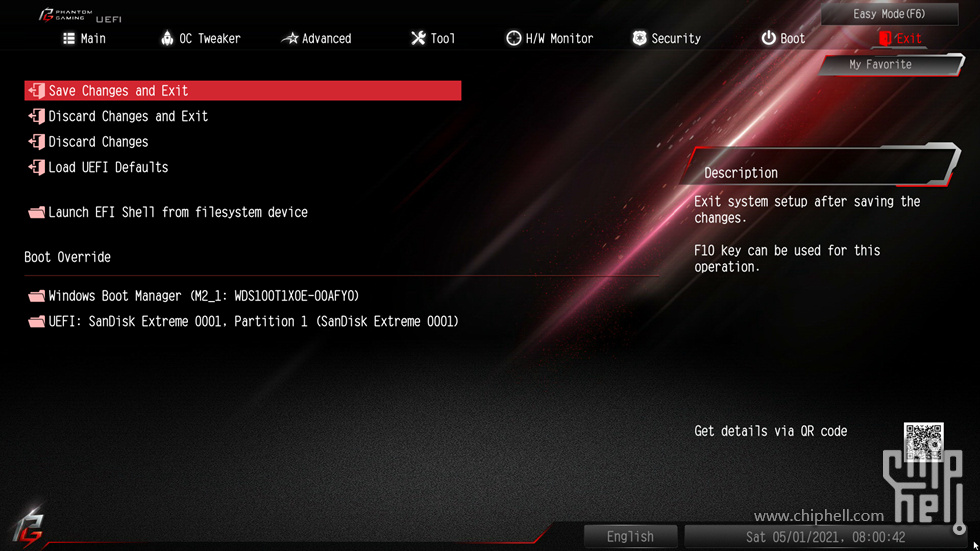

退出界面。

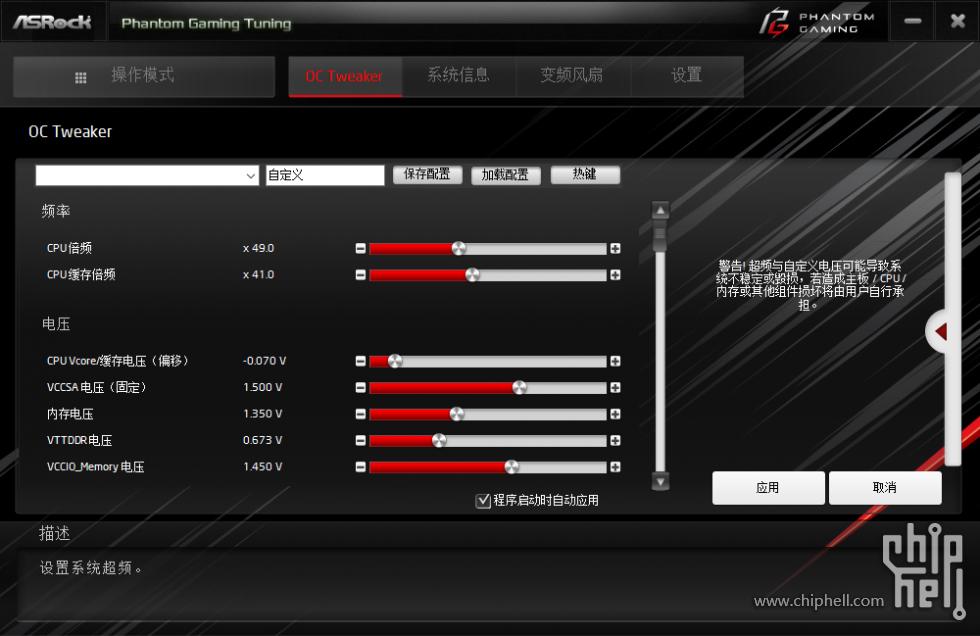

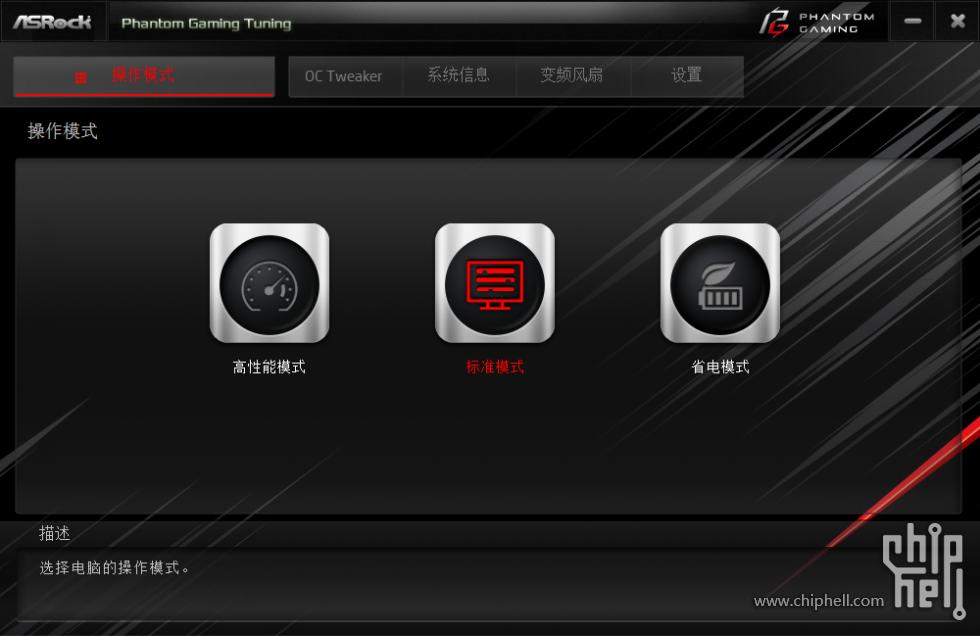

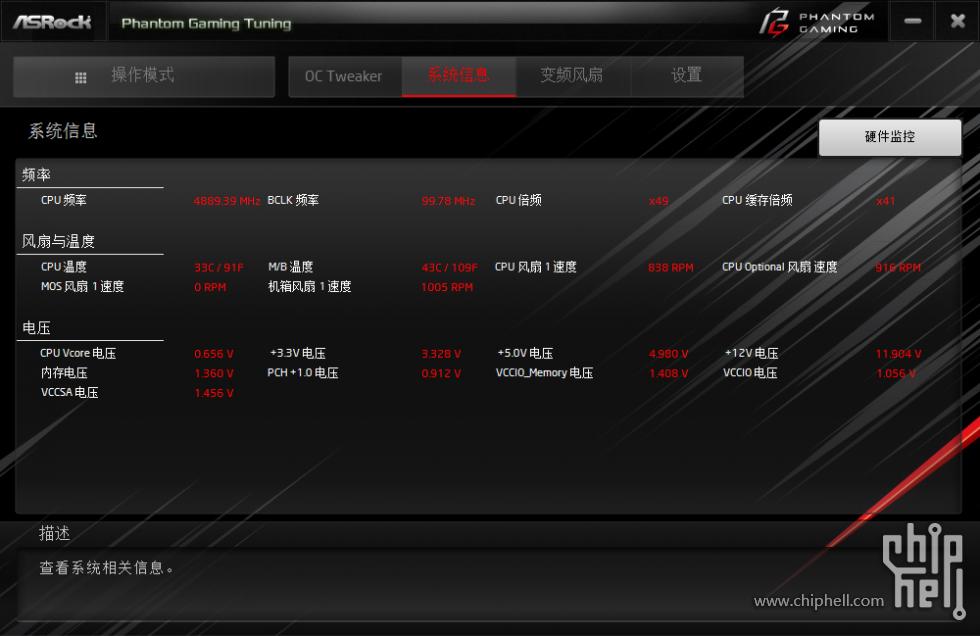

主板自带的Phantom Gaming Tuning超频工具,可以进行超频,还能进行监控和风扇转速控制。

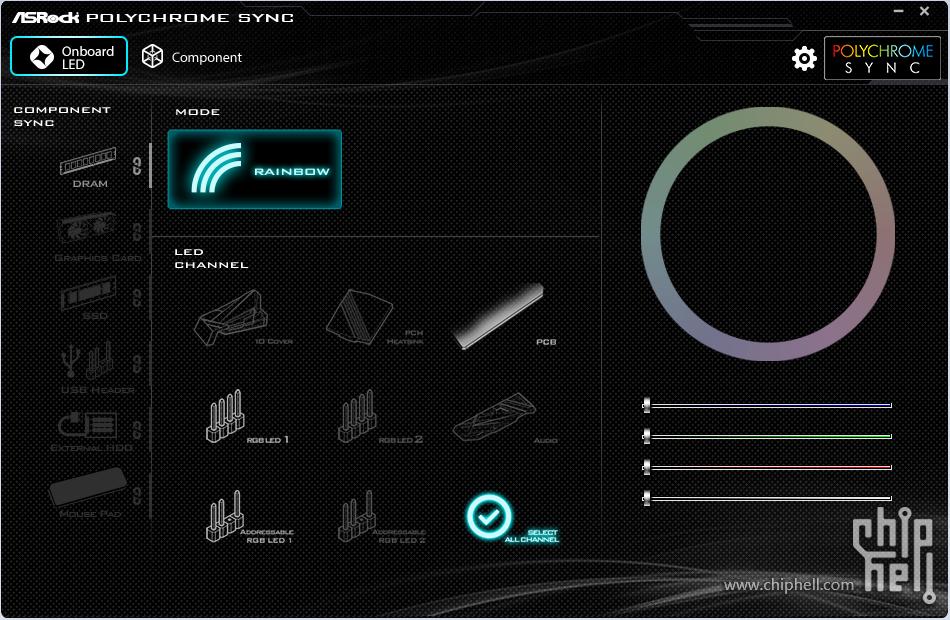

ASRRGBLED灯控软件。

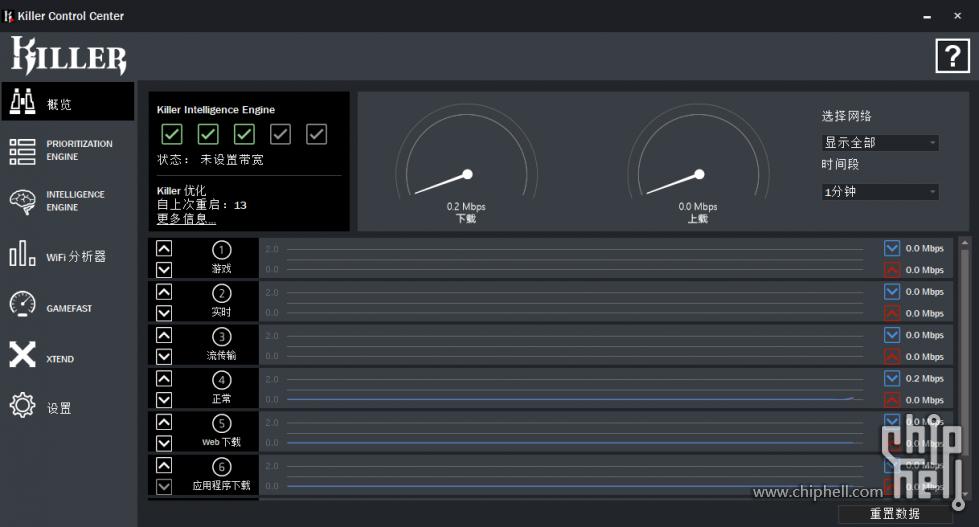

由于使用了杀手网卡,所以自带Killer Control Center。

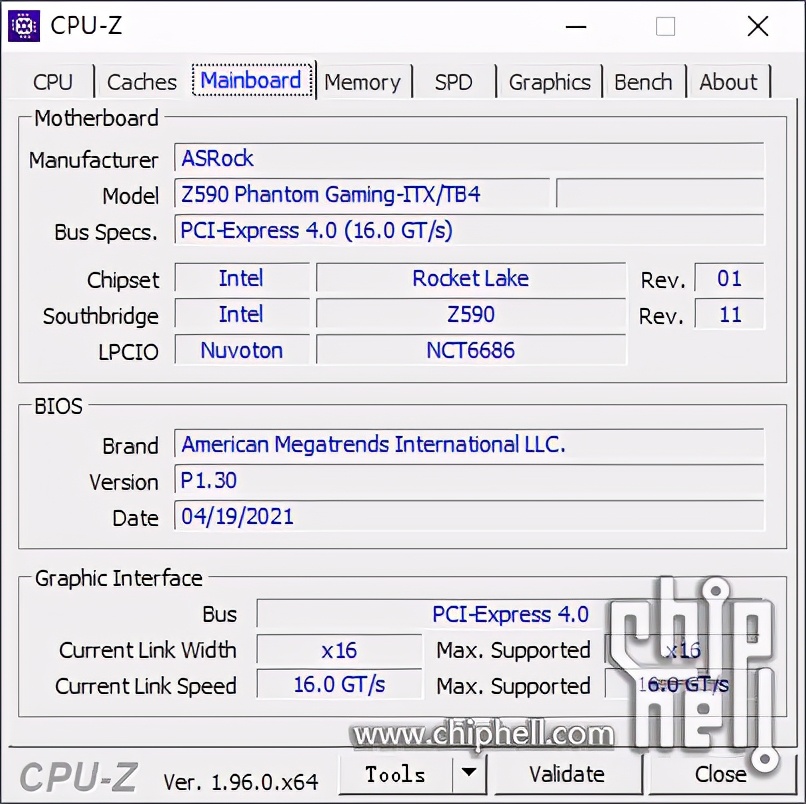

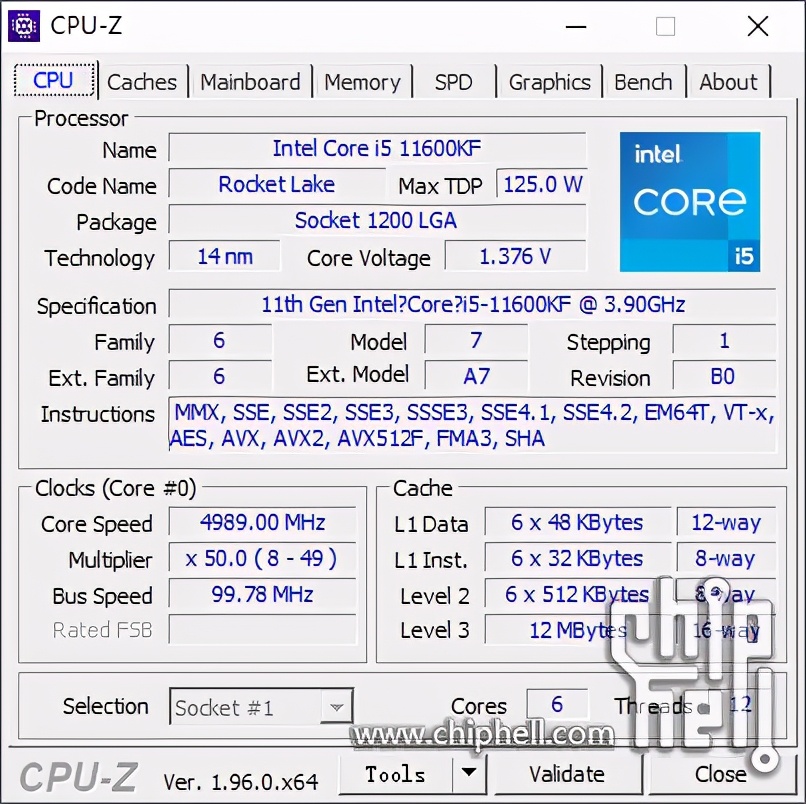

CPU-Z截图。

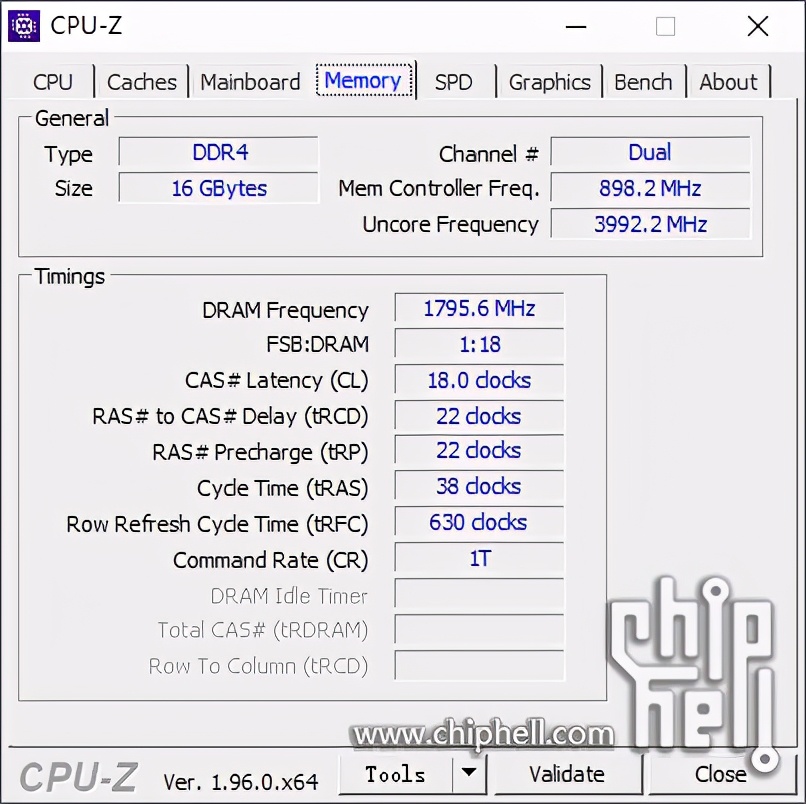

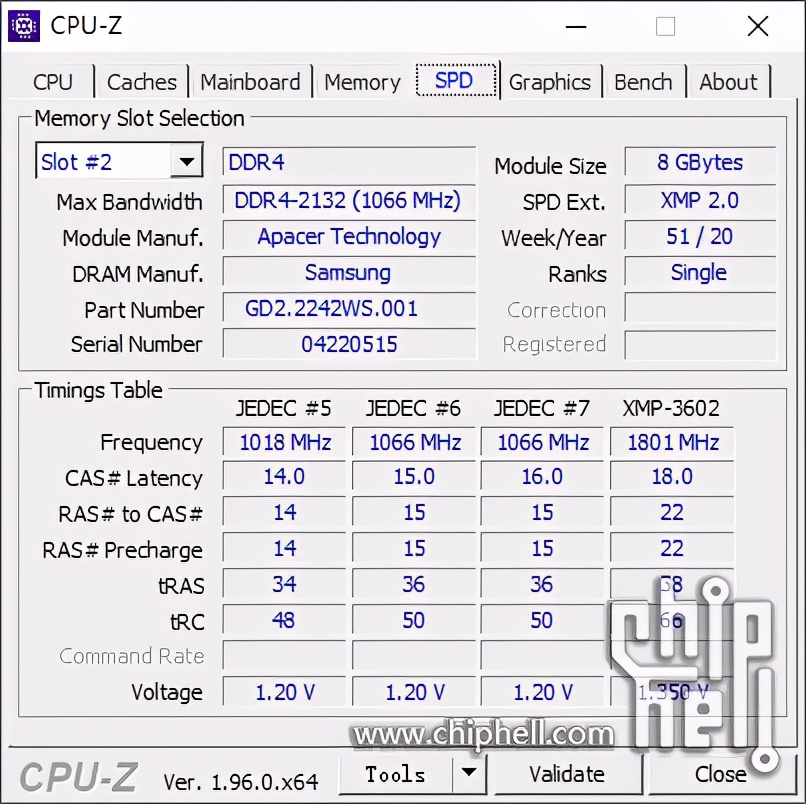

内存信息。

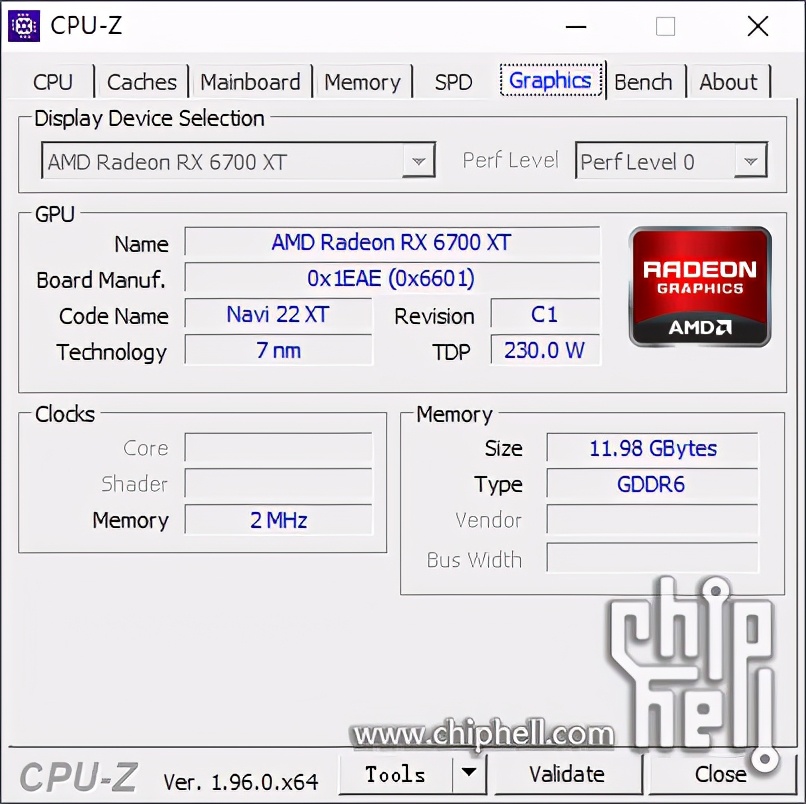

显卡信息。

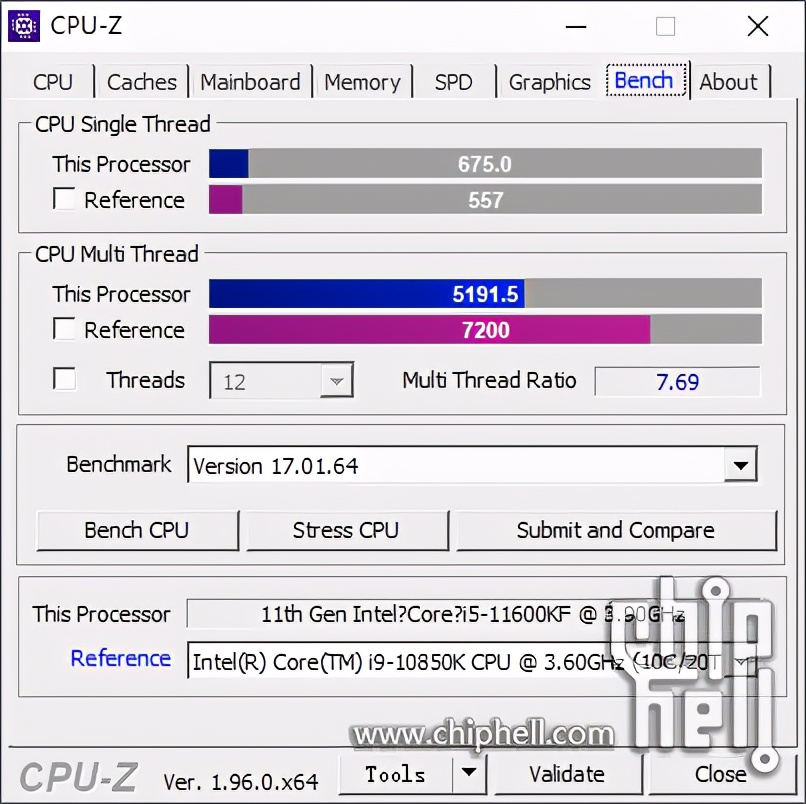

CPU-Z跑分测试。

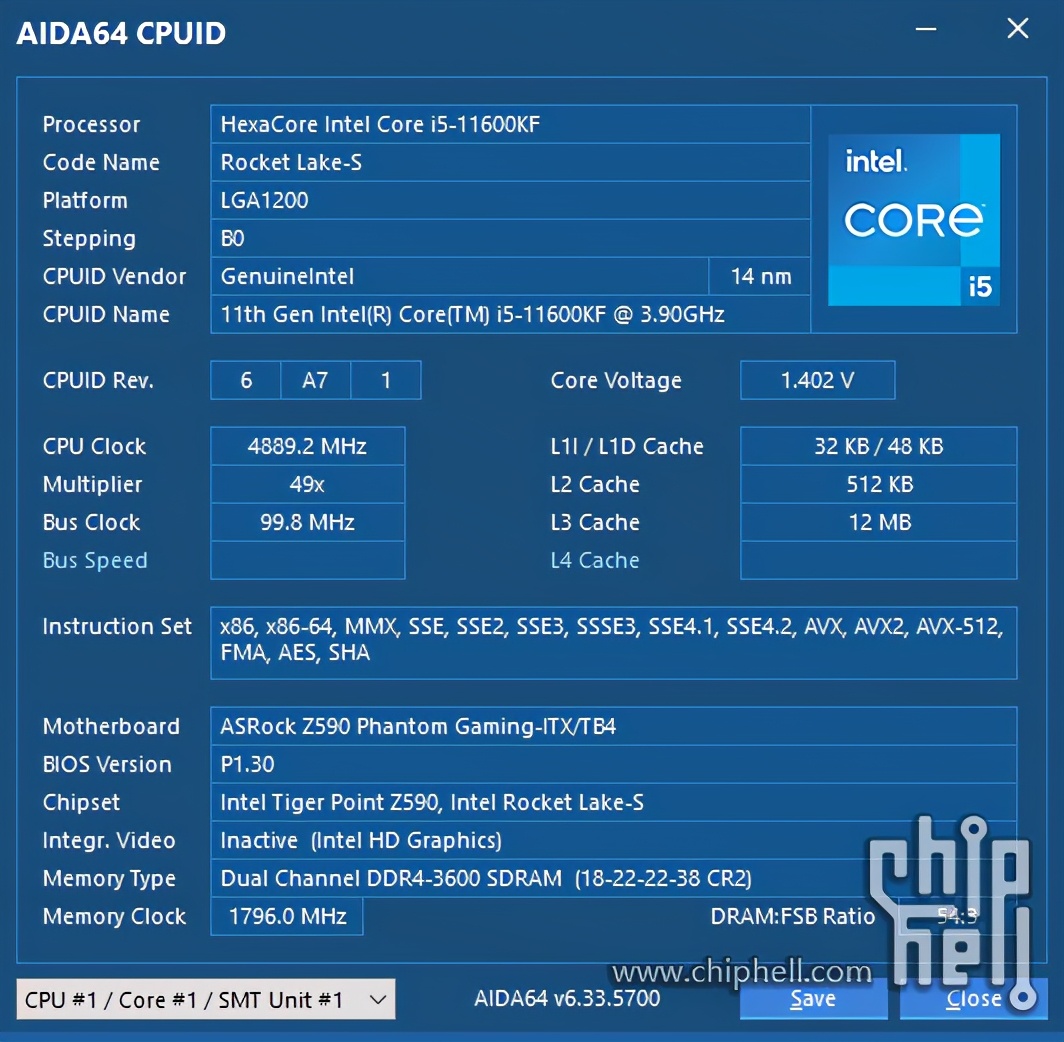

AIDA64 CPUID。

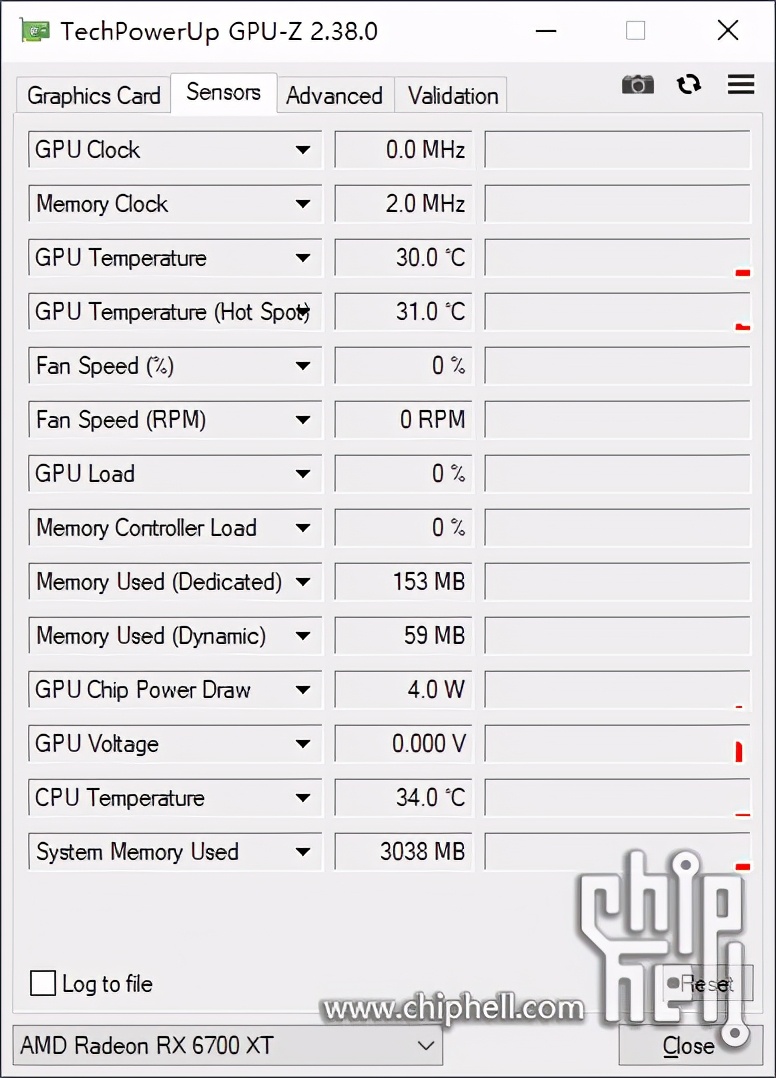

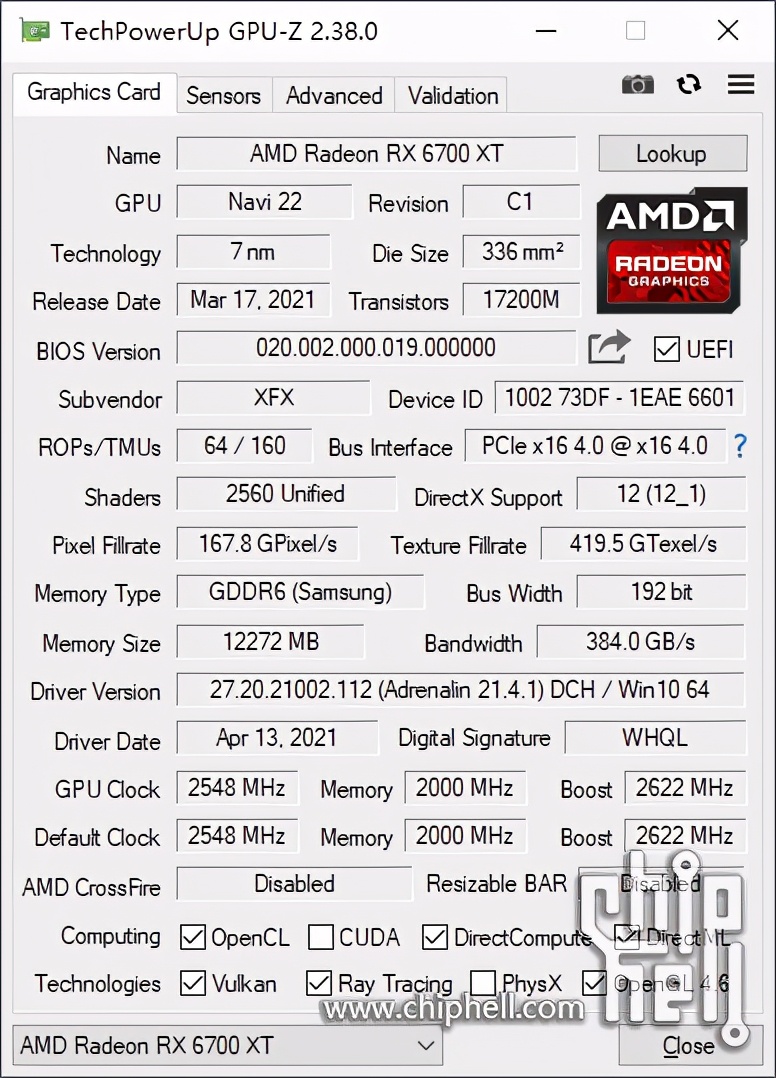

GPU-Z截图。


CinebenchR20 测试结果,CPU多核为4551 pts。

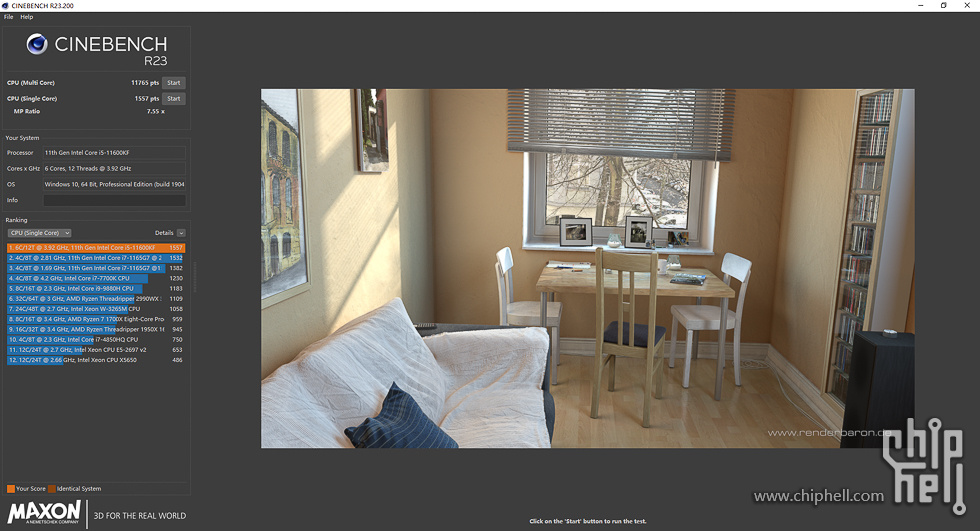

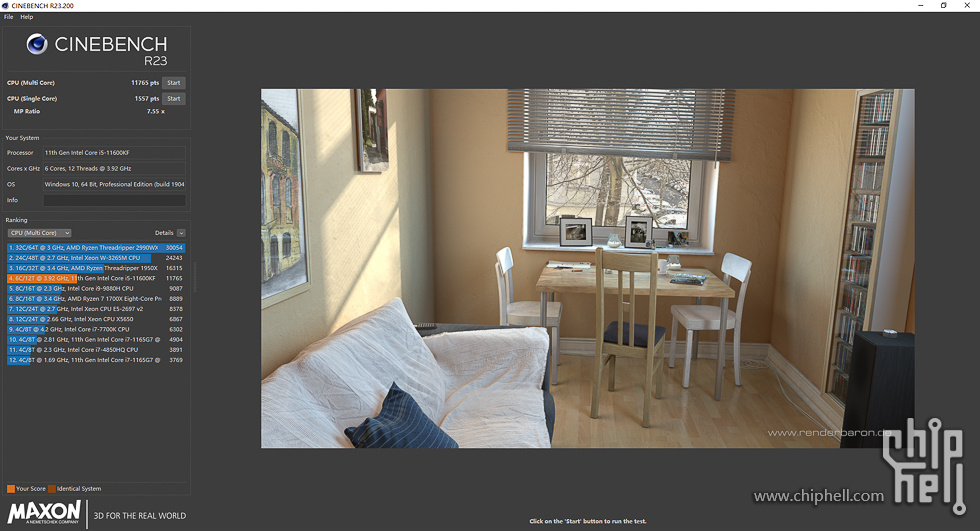

CinebenchR23 测试结果,CPU多核为11765 pts。

CinebenchR23 测试结果,CPU单核为1557 pts。

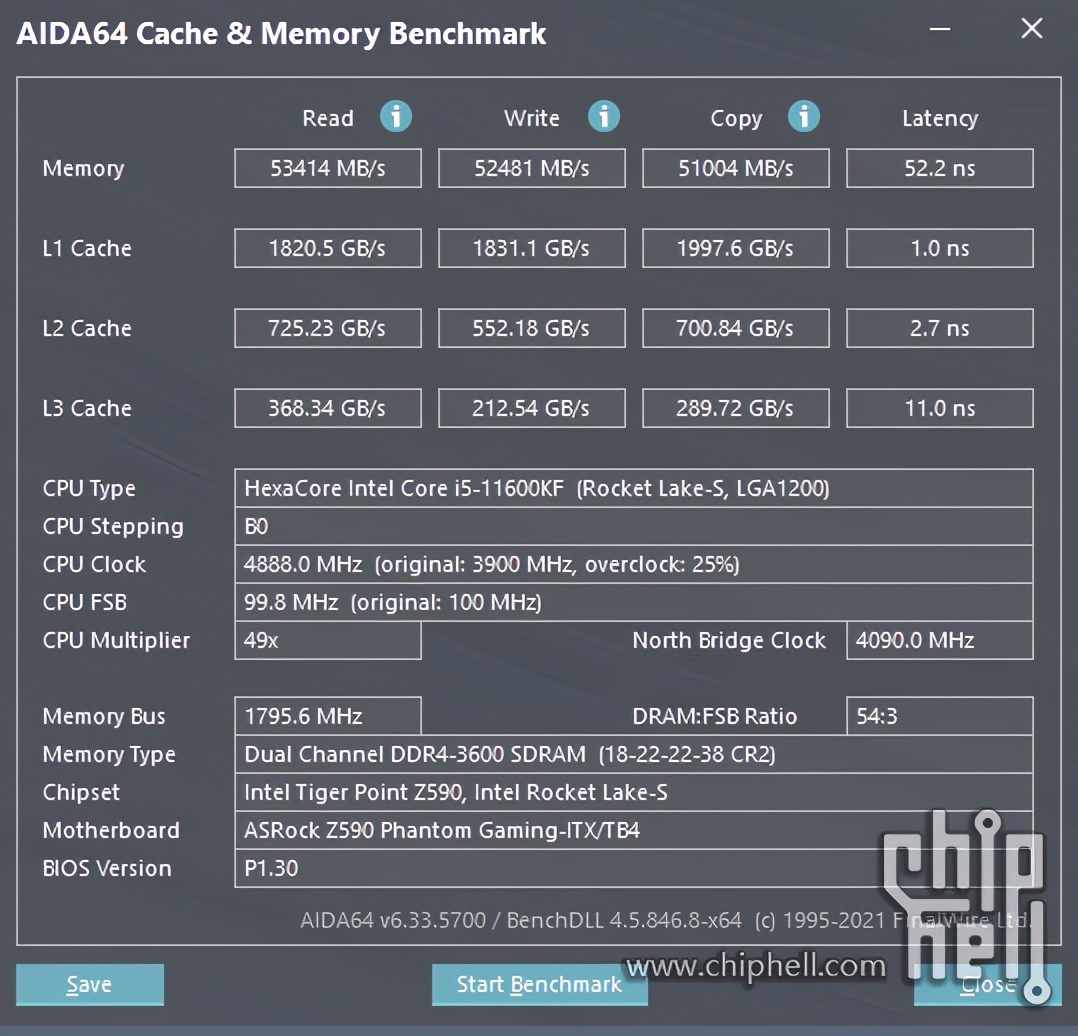

AIDA64 内存性能测试。

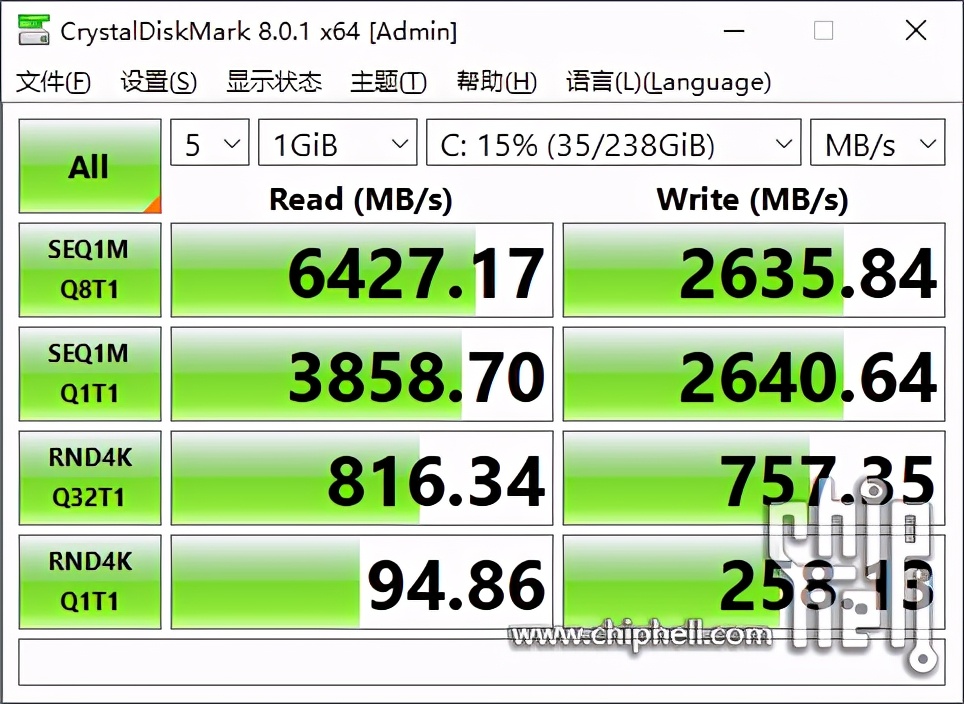

SSD性能测试。

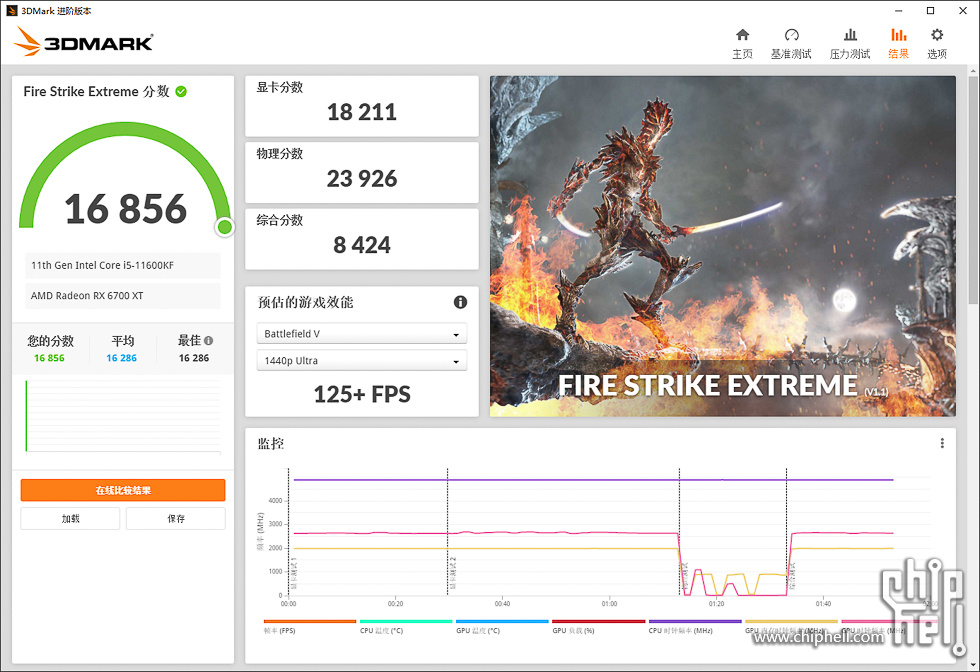

3DMark Fire Strike Extreme 得分16856,显卡得分18211。

3DMark Time Spy 得分11965,显卡得分12439。

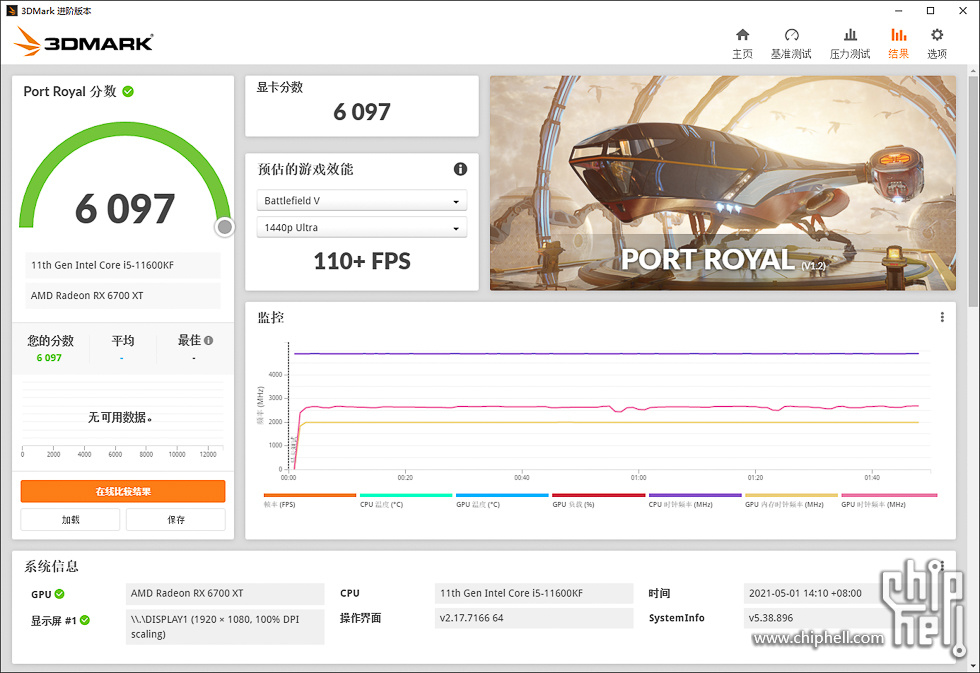

3DMark Port Royal 得分6097。

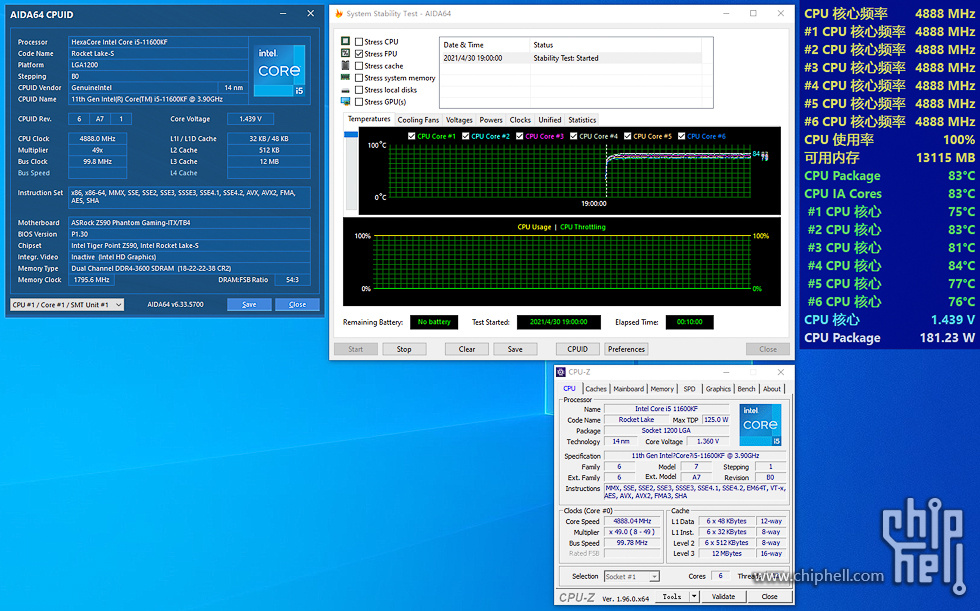

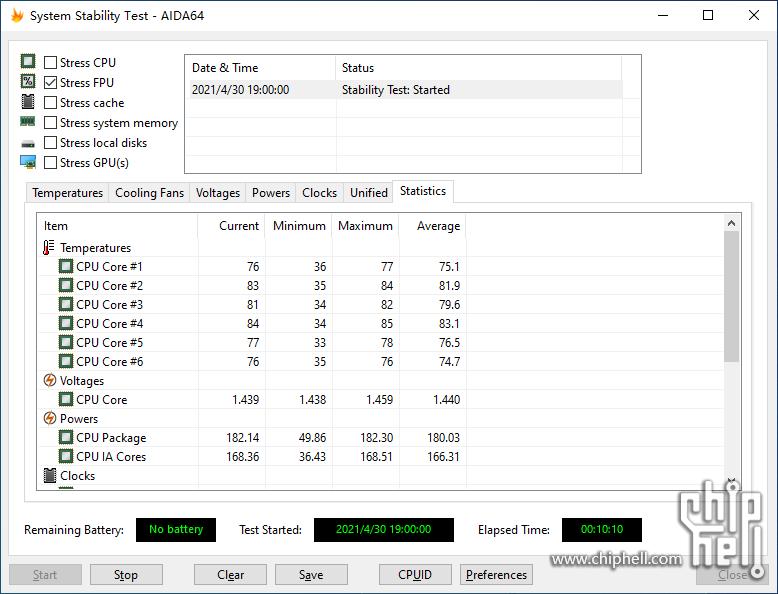

AIDA64 FPU 拷机测试,i5-11600KF全核心频率控制在4.9GHz,关闭AVX-512指令集,测试10分钟。CPU核心平均温度:79.3℃ 86.2℃ 83.7℃ 87.9℃ 81.0℃ 79.6℃。

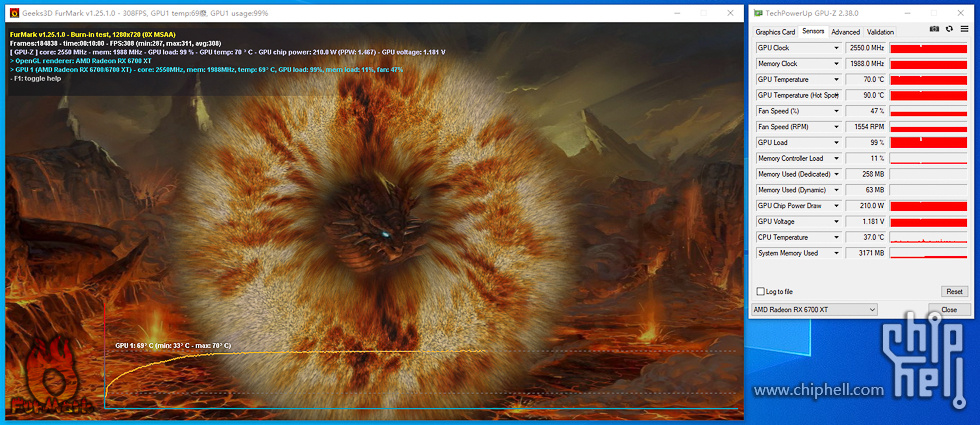

使用Furmark显卡进行测试,满载下测试10分钟,温度为70℃。

完。
