今天山夕学堂为大家带来钢筋的下料长度计算规则，采用现场最常见的框架梁来进行讲解。钢筋下料长度呢，是现场很多人不愿意学但是又很想知道的技术，学会钢筋下料能从班组的源头下料表中找到问题进行指正，当然也是一个现场比较高逼格的手艺！

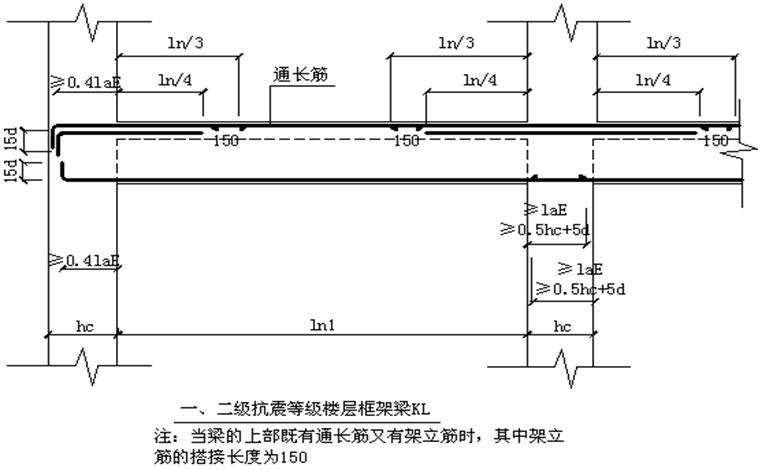

框架梁

上部通筋长度=总净跨长+左支座锚固+右支座锚固 +搭接长度*搭接个数

上部边支座负筋（第一排）=1/3净跨长+左支座锚固

上部边支座负筋（第二排）=1/4净跨长+左支座锚固

上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽

上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽

架立筋长度＝净跨-两边负筋净长+150*2

构造腰筋＝净跨+15d*2+弯勾*2

抗纽腰筋＝净跨+锚固长度*2+弯勾*2

拉接筋长度同前

拉接筋根数一般按箍筋间距的2倍计算

下部通筋长度=总净跨长+左支座锚固+右支座锚固 +搭接长度*搭接个数

边跨下部筋长度=本身净跨+左锚固+右锚固

中间跨下部筋长度=本身净跨+左锚固+右锚固

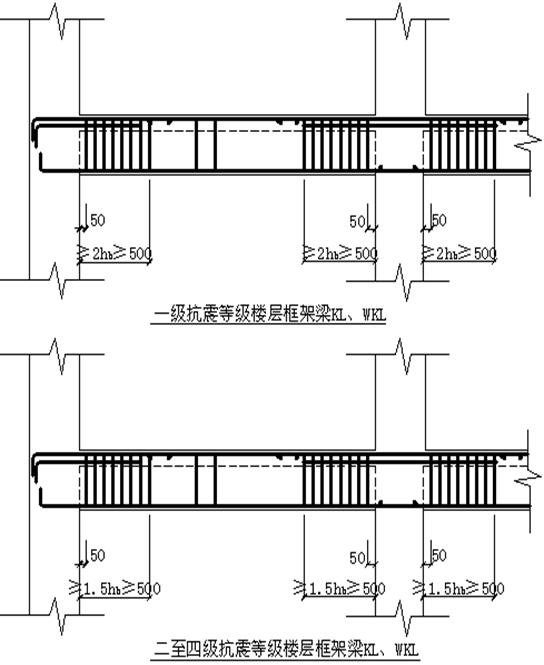

箍筋根数计算

一级抗震加密区根数＝（（2*梁高-50）/加密间距+1

非＝（净跨长-左加密区-右加密区）/非加密间距-1

总根数＝加密*2+非加密

箍筋根数计算

二-四级抗震

加密区根数＝（（1.5*梁高-50）/加密间距+1

非＝（净跨长-左加密区-右加密区）/非加密间距-1

总根数＝加密*2+非加密

结束语

钢筋下料计算是工程岗技术岗成本岗都必不可少的技能之一，如需全套下料计算规则请留言！
