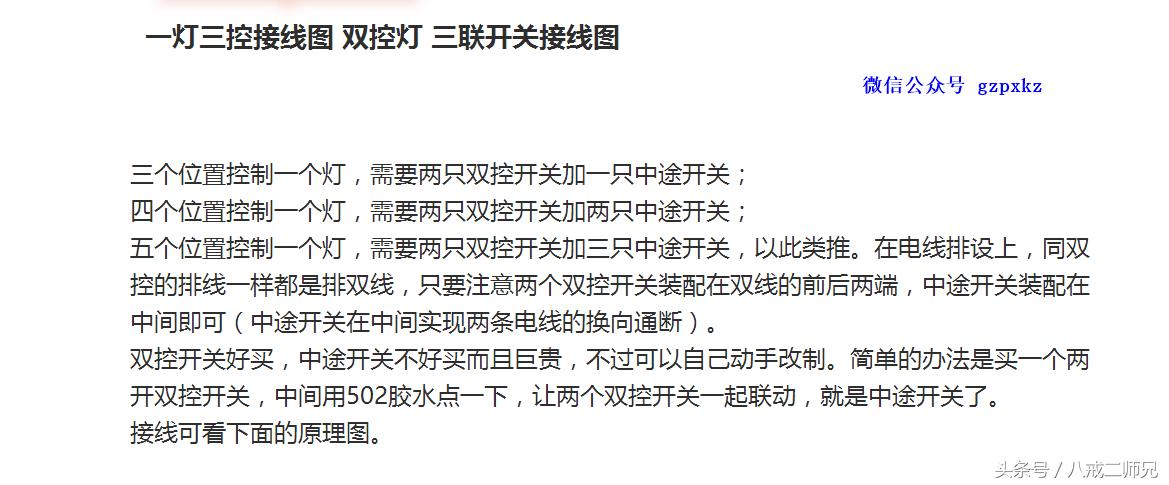

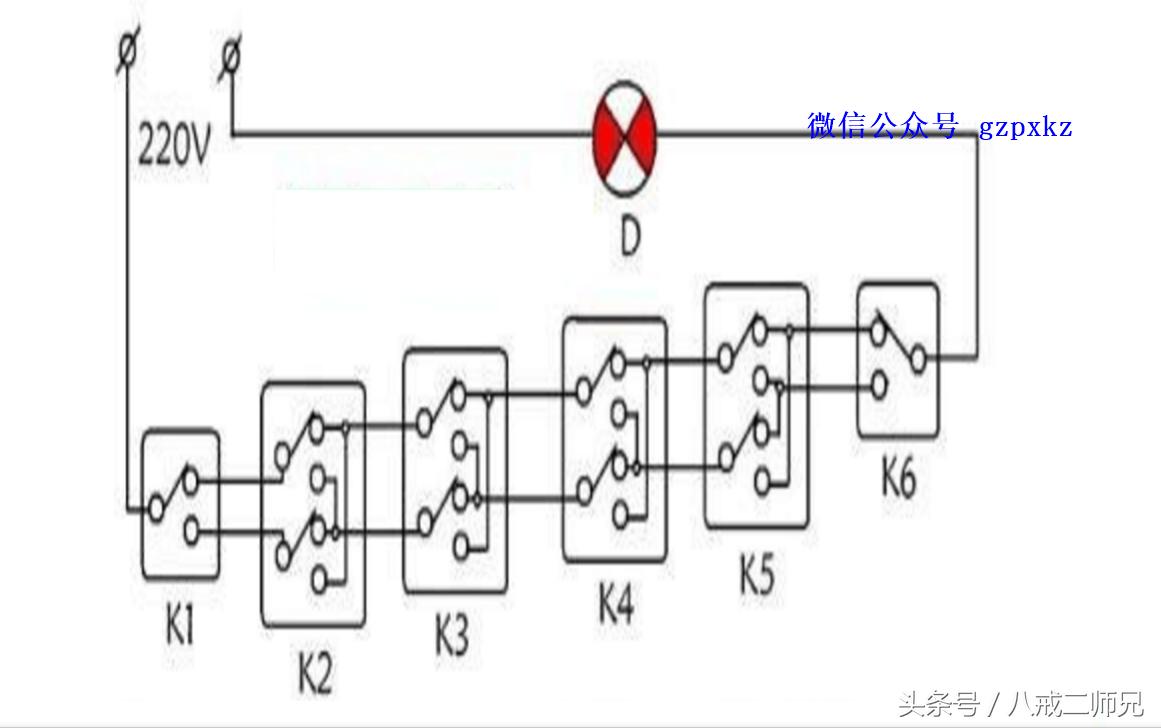

三联开关接线图 三个位置控制一个灯，需要两只双控开关加一只中途开关； 四个位置控制一个灯，需要两只双控开关加两只中途开关； 五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。 在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。 双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

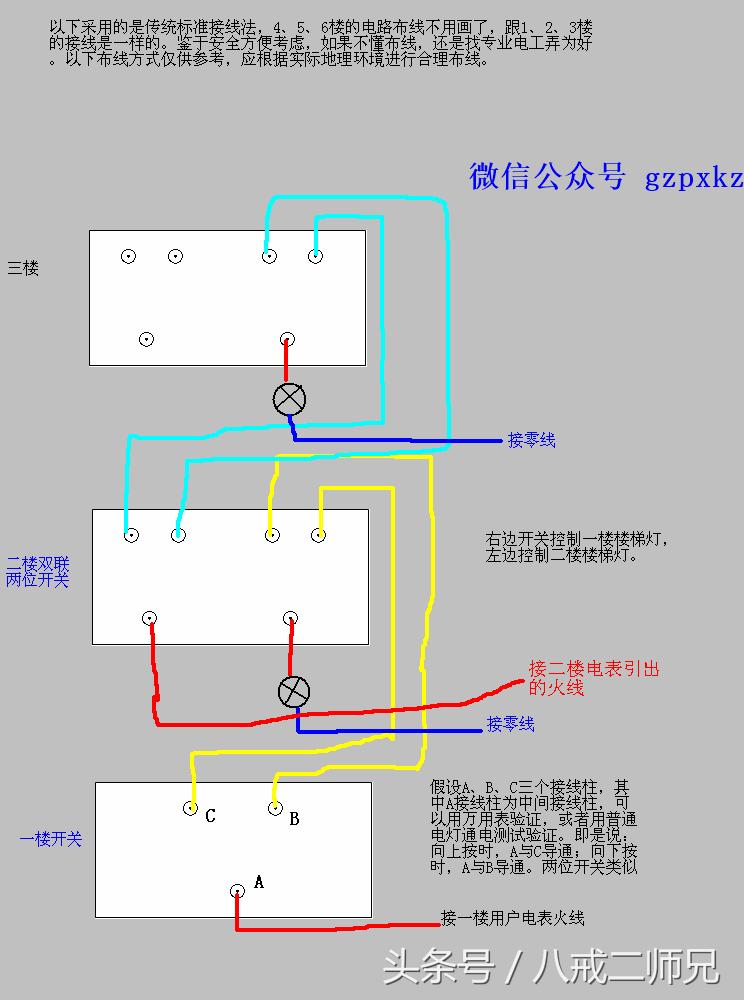

楼梯间双控开关接线图及实物连线图

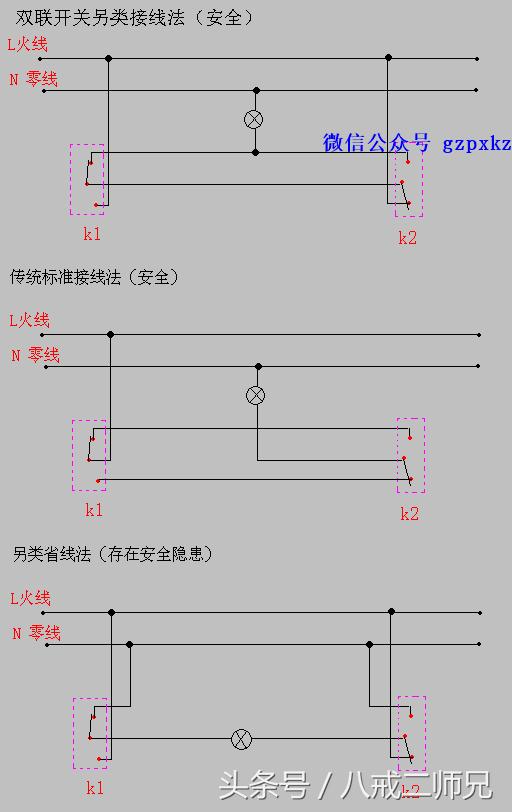

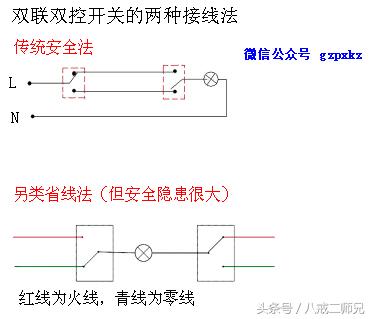

双联双控开关接线图，整理双联双控开关接线图的三种接线方法

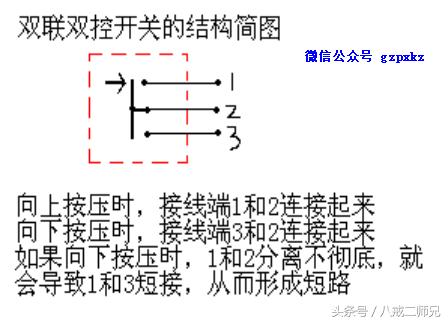

特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。因此不提倡使用这种省线法布线。
