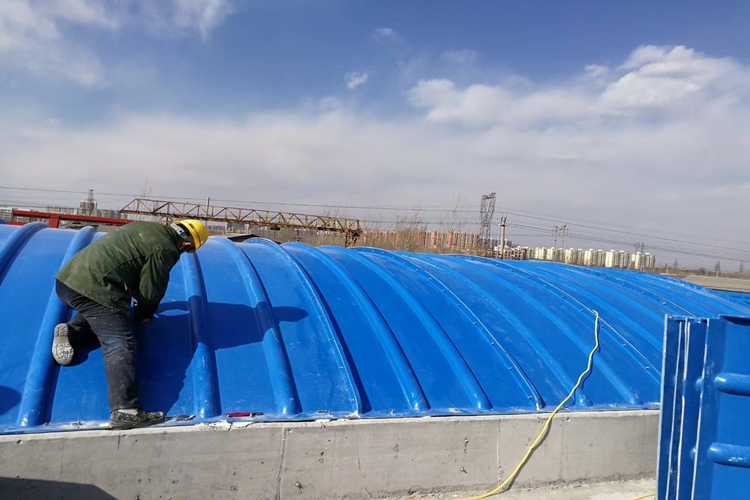

玻璃钢集气罩——玻璃钢污水池盖板
玻璃钢拱形盖板：由外表面层、增强层、内表层结构组成。
外表面层是与大气、阳光接触层，需具有抗老化、抗紫外线和美观大方的特点，厚度不小于0.3mm。采用亚什兰胶衣树脂。
中间层是玻璃钢罩承载雨、雪及人员检修的荷载结构层。主要受力层需具有足够的强度余量，增强层选用不饱和聚酯树脂3301做基体，无碱无捻玻璃纤维方格布做增强，树脂含量不小于60%，厚度不小于8mm。
内表层（富树脂层）是与池内腐蚀气体相接触的一层，该层需具有耐温、耐腐蚀、防渗、抗静电的内表面富树脂层。内表富树脂层选用乙烯基酯抗静电树脂，玻纤无碱短切毡制作，含胶量不小于75%，厚度不小于1.5mm。玻璃钢罩制作工艺：模具一次成型。
结构要求：
玻璃钢拱形盖板根据设计要求不同跨度，确保足够的承载强度，防治雨水在池顶部的积留。
由于水池规格不一，通过应力分析计算，得出不同跨度的玻璃钢罩棚拱高不同，安全系数为1.15。
玻璃钢罩棚盖板单块设计宽度1.0m-1.5m，两侧设有上翻法兰，即提高玻璃钢罩整体刚度，又便于每块之间的连接，两端平面支撑脚采用压板式地脚螺栓连接方式；
玻璃钢罩设计自身加强筋，增强承载能力；
技术参数：
抗拉强度:≮200Mpa 抗冲击强度:≮20J/cm2
抗弯强度:≮200Mpa 成型密度:≮1800kg/m3
防火等级：BI级. 阻燃性能、氧指数≥30 挠度≯1%.
荷载3KN/ m2
综合物理性能:
巴柯尔硬度:≮50 粗糙率:0.0084
断裂延伸率:0.8% 耐磨度:≥99.98%
泊松系数:0.3 磨损余量:≮1.5mm
氧指数: ≥30 耐温能力:-20~80℃2.3.3 防静电、防爆
处理气体内含有烃、VOCs等易燃易爆挥发性有机化合物，密闭设施需设置防静电和防爆措施。
外观：
玻璃钢集气罩外表面应含有光稳定剂和抗老化剂及紫外吸收剂的光滑胶衣树脂层，表面应光滑、无毛刺、无裂纹、无伤痕、无纤维裸露、色泽均匀、内外表面不应有直径大于2mm气泡，直径2mm的可见气泡每平方米不得超过2个。内表面应有光滑平整的富树脂层，所有部件切应整齐平顺、厚度为不均匀厚度、无分层、切割加工断面应加封树脂。
