爆炸分析图是一类分析图常见表达方式,需要有比较详细的模型数据做支撑。它的优势在于能把复杂的建筑体块清晰、直观地表达，令观者快速了解建筑结构及内部空间或者交通流线的分布。当然，爆炸图除了呈现结构，材质等还可以作为功能分析图来使用，需要我们结合自己的项目特点因地制宜。下图是本期的案例，一起来看看详细的出图教程吧。
︱01 模型前期准备及注意事项︱
首先清理模型杂线，并且对象必须是组件或组群。然后将准备分层的对象按图层整理。
注意：以a1、a2、a3、a4及垂直方向进行图层整理。
︱02 BUFF1 插件安装及介绍︱
以SU2019为例， 安装方式： 窗口——拓展程序管理器——安装拓展程序——56_EclateDeplace
选择拆分对象后，右键弹出上下文菜单点击“模型拆分工具”。
首先以a1、a2、a3、a4及垂直方向分别应用插件提*爆高**炸效率，以垂直方向为例。
XY轴的系数为0， Z轴系数根据模型的不同，要输入不同的数据，大家可以多尝试几次，选择满意的参数。
爆炸完模型后，整理调序对齐。

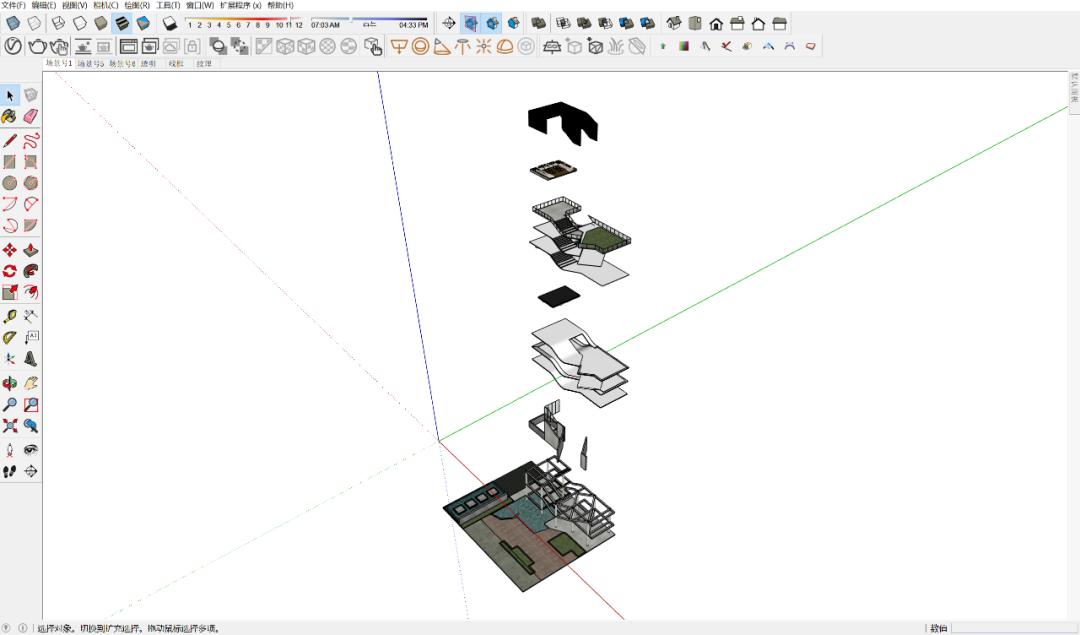

相机—平行投影，相机—标准视图—等轴视图。
调整至合适角度，视图—动画—添加场景。
︱03 BUFF2 插件安装及介绍 ︱
在设定好的场景号下应用一键通道插件（安装方式同上），勾选透明、线框、纹理，单击生成。
透 明
线 稿
纹 理
加个X光透视模式纹理图案更生动
注意：所有底图大小图幅比例一模一样，依次导出保存
︱04 PS开工—爆炸主体阶段︱
新建文档，置入线稿,调整图像大小，并在图像周围拉定参考线，方便后期对图。
点击线稿图层，选择魔棒——加选——连续（如图）
Ctrl+shift+I（反选选区）
L（多边形套索工具）—减选多余区域
仅留爆炸主体选区

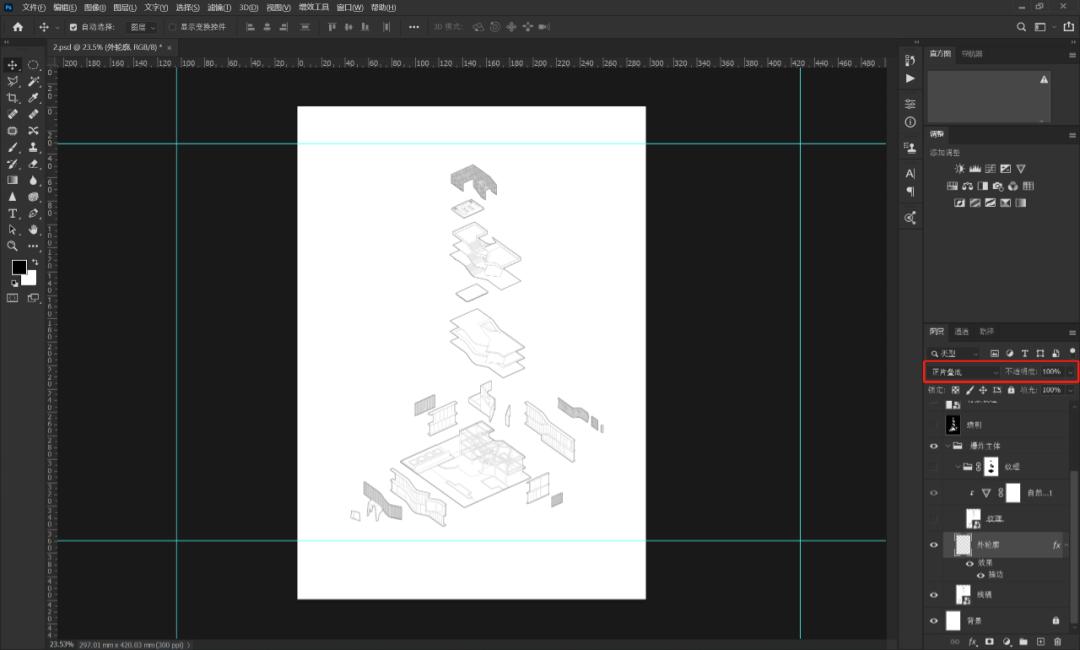

新建图层，填充爆炸主体选区为白色，单击新建图层。
打开图层样式，勾选描边如图。
修改新建图层名为外轮廓，设置正片叠底。
增加图面视觉层次。
置入纹理，用参考线辅助对其线稿。
图层混色模式深色，调色打组命名。
对组应用蒙版，用笔刷结合蒙版决定纹理显示区域。
︱05 PS开工—背景阶段︱
置入透明，用参考线辅助完全对齐线稿。图层混合模式正常，调节不透明度如图。
Ctrl+J，拷贝透明图层
将不透明度调至100%，Ctrl+I反相
双击透明拷贝图层，勾选图案叠加如图。
设置透明拷贝图层混合模式为划分。
︱06 BUFF3 PS - AI联动补充线稿 ︱
将爆炸分析的PSD文件拖进AI，如图：
锁定爆炸分析图层，分图层绘制不同线型，如图：
绘制完成后，隐藏爆炸分析图层，文件另存命名为ai文件。
将爆炸分析补充线稿ai文件拖入爆炸分析psd文件，注意选择裁剪到媒体框，如图：
调整补充线和底图整合的前后关系，注意文字的逻辑层级和视觉效果。
教程就到这里，是不是非常简单跃跃欲试了
！~
