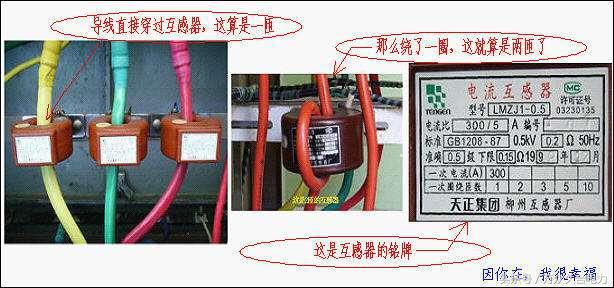

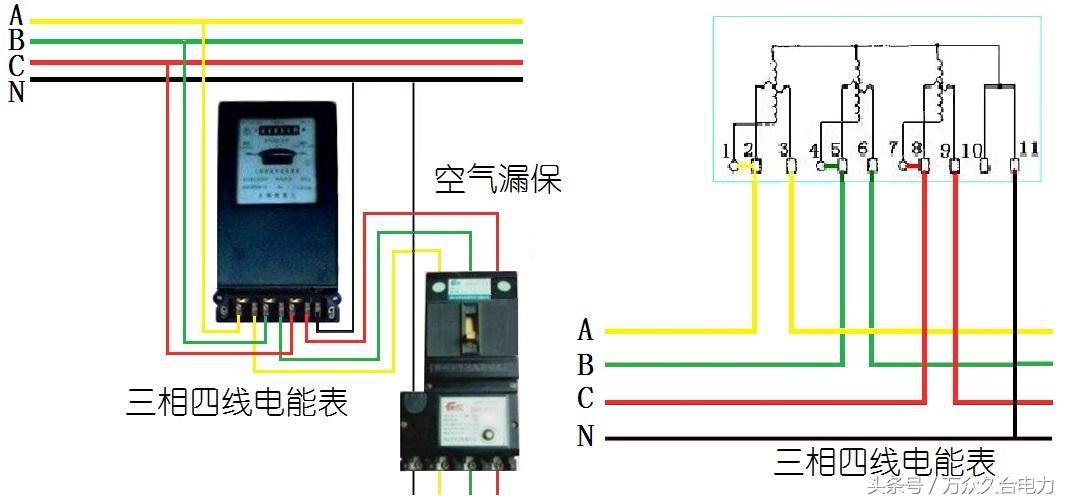

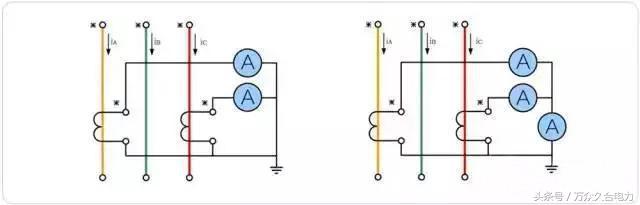

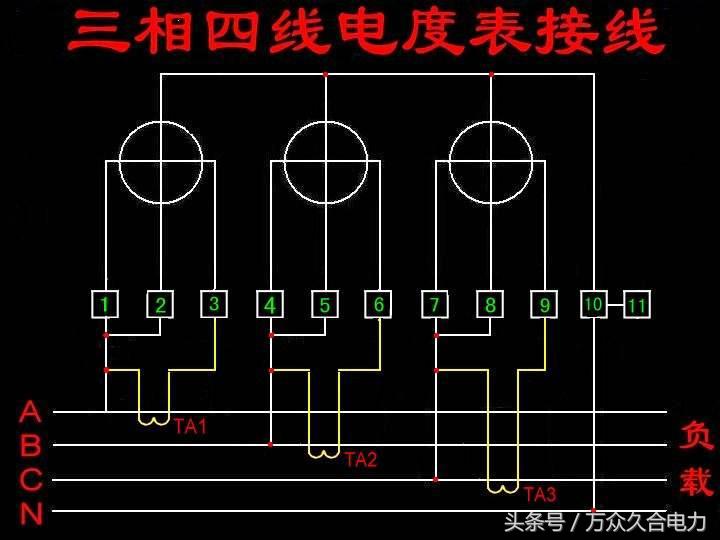

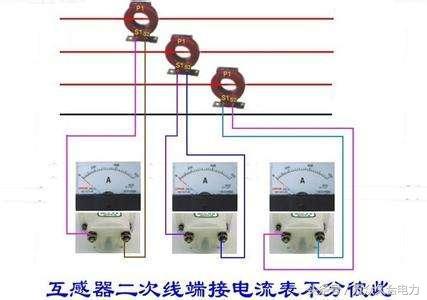

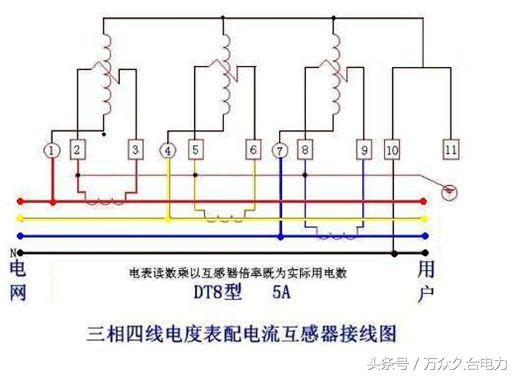

三相四线电表接线图/接线方法

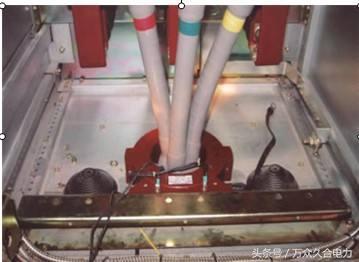

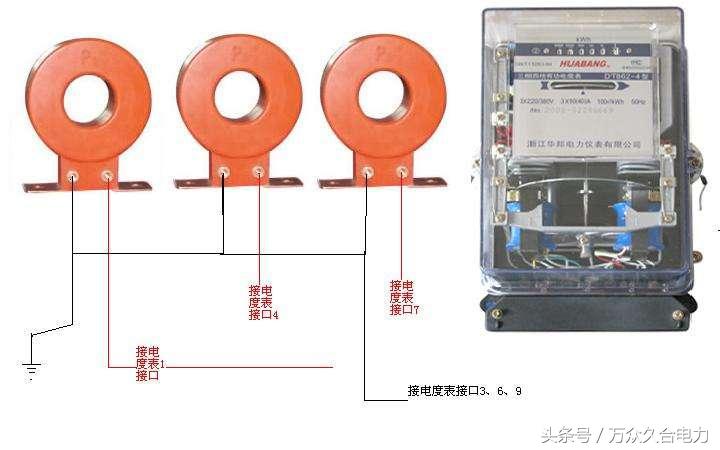

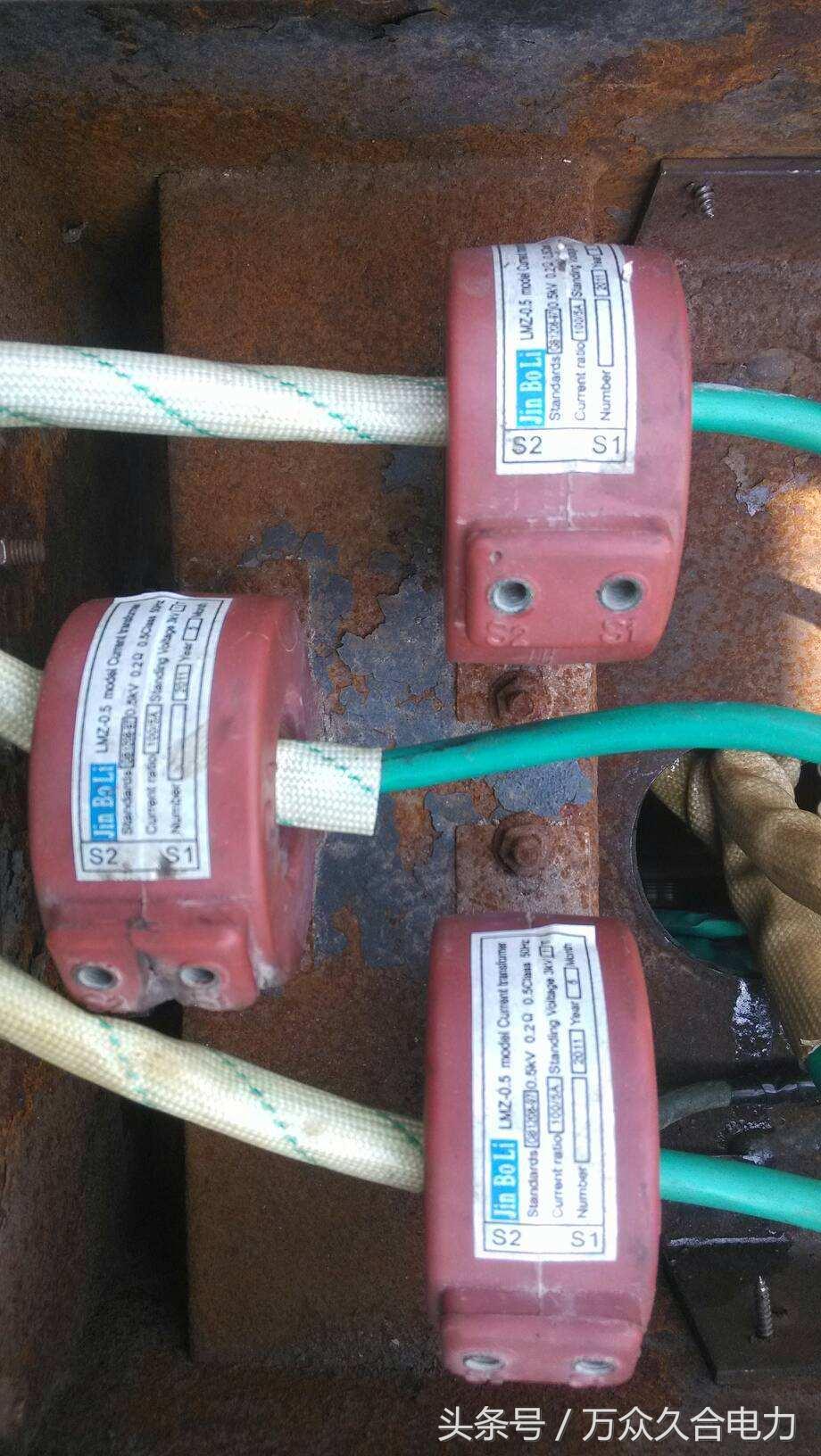

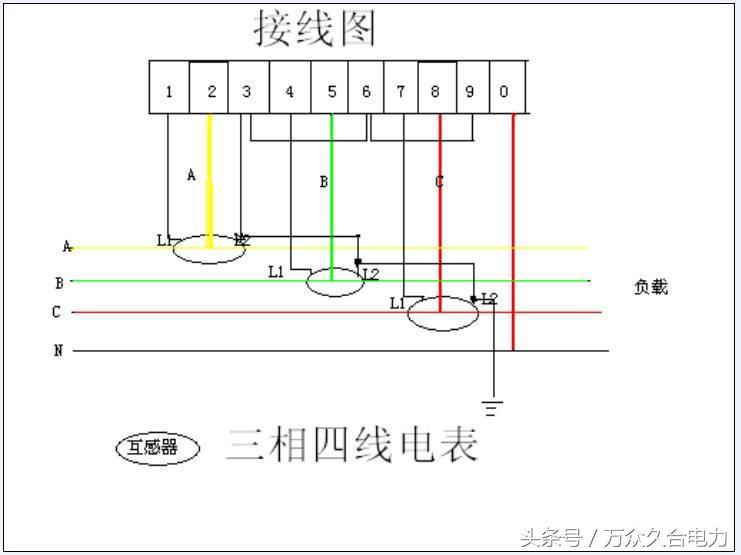

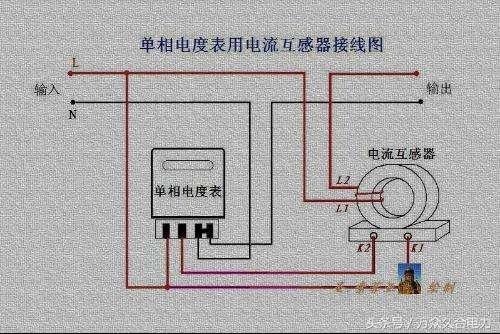

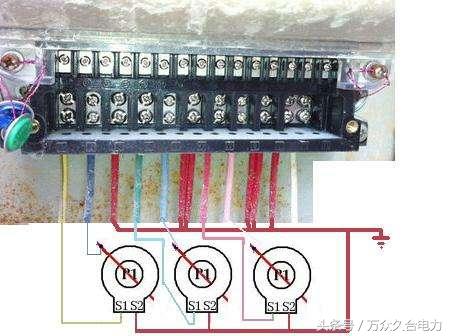

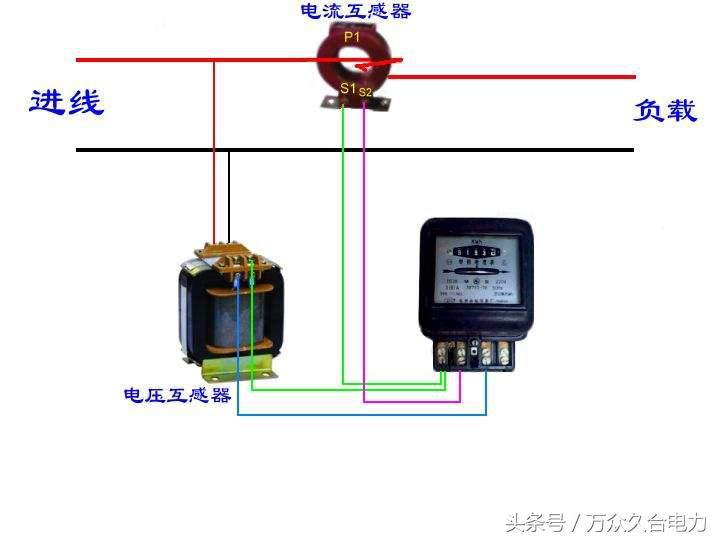

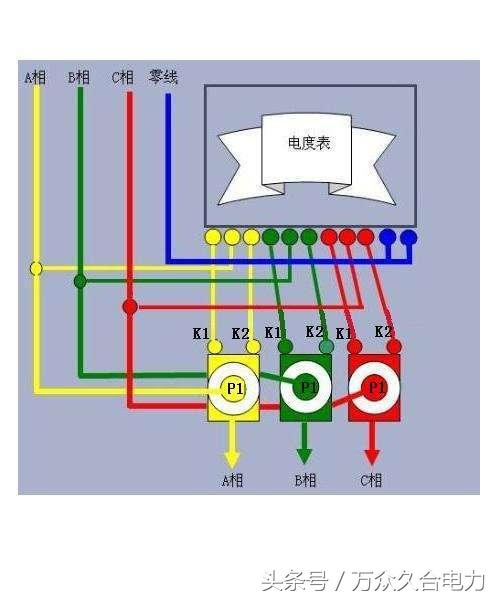

翻过接线端子盖,就可以看到三相四线电表接线图。 其中1、4、7接电流互感器二次侧S1端，即电流进线端; 3、6、9接电流互感器二次侧S2端，即电流出线端;

2、5、8分别接三相电源;

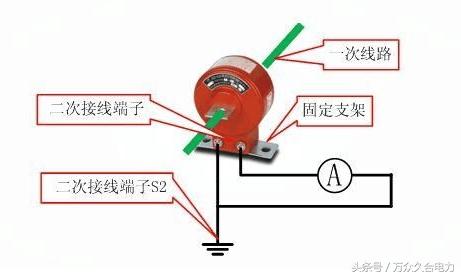

10、11是接零端。为了安全，应将电流互感器S2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

请点击此处输入图片描述

《技术咨询本人微信：dianli936》

《电力工程技术QQ二群：569901600》

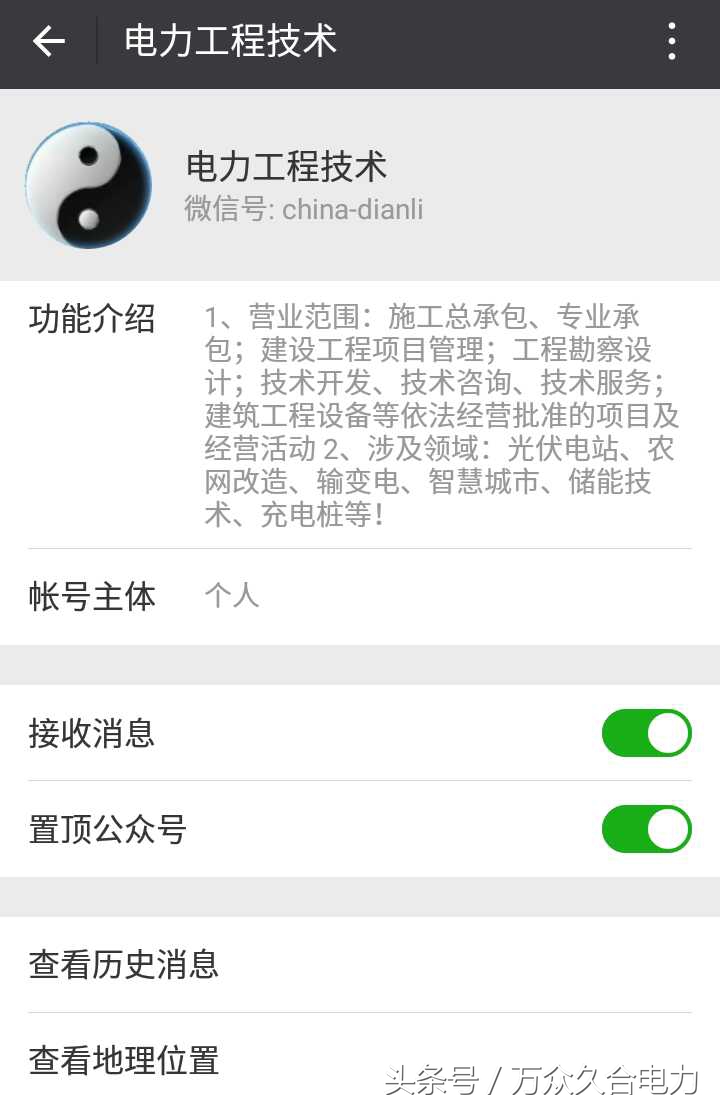

本文引自：电力工程技术微信公众号平台，订阅号：china-dianli,欢迎关注！
