麻烦看官老爷们右上角点击一下“关注”，既方便您进行讨论和分享，又能给您带来不一样的参与感，感谢您的支持!
文|小昕
编辑|小昕
光催化材料在环境净化、水分解和有机废水处理等领域具有广泛的应用前景。钛-2（TiO2）纳米颗粒作为一种常用的光催化剂，因其优异的光催化性能而备受关注。然而，纳米颗粒的表面性质和晶体结构对光催化活性的影响尚不完全明确。
酸性磷化剂作为一种常用的表面修饰剂，可以调控钛-2纳米颗粒的表面性质，如晶格缺陷、氧化物种和表面酸碱性等。这些表面性质的改变可能会改变纳米颗粒的抗红比，并对光催化性能产生直接影响。
然而，对于酸性磷化剂在钛-2纳米颗粒上的修饰效果以及其与光催化性能之间的关系，仍存在一定的争议和不确定性。
所以，让我们一起系统的研究不同酸性磷化剂对钛-2纳米颗粒抗红比，以及光催化性能的影响吧！
●○利用不同的多肽酸制备钛纳米粒○●
使用四异丙基钛(OPRI)4作为钛的前体，可以通过水解在标准大气条件下进行。典型的合成方法如下：首先，将50毫升的钛(OPRI)4放入一个黑色玻璃瓶中，并将瓶子放置在通风柜内，保持通风机温度为25-5℃和湿度为50-10%，并保持这样的条件下进行15天。在这期间，测量了通风柜内的温度和湿度。
在15天的水解过程中，钛前体发生水解反应，并生成溶液转化为凝胶状态，随后对凝胶进行干燥，得到干燥凝胶。
然后，将100毫升的水解酸注入玻璃烧杯中，在持续搅拌下，将已知量的无定形干燥凝胶粉(2.0克)缓慢加入到酸溶液中。接下来，将烧杯放置于保持在40℃的超声波浴中，并对混合物进行10分钟的超声波处理。
处理后，离心多肽酸盐2，收集纳米颗粒。然后，用蒸馏水清洗这些材料，并在500℃的条件下加热3小时。最终合成的样品被标记为ACE、NIT和Sul。
以上是该合成方法的详细步骤，通过这些步骤可以制备出二氧化硅2。
●○结晶紫、亚甲基蓝的光催化降解 P -硝基酚○●
在玻璃反应堆中，使用合成的四氧化二氮作为光催化剂，进行了NP实验。该实验旨在研究不同光照时间下光催化剂对样品的催化性能。
实验中使用了6盏黑色紫外光灯，功率为18W，尺寸为60×2.5厘米。通过纽波特918杜多沃3型检测器测量了有机染料水溶液表面紫外线照射的总功率，功率计读数为13瓦特/平方米。
实验过程中，将100毫升有机水污染物溶液中加入100毫克催化剂。为了使有机染料溶液与催化剂达到平衡，在搅拌45分钟后进行测量，以稳定有机染料在催化剂表面的吸附。
为了评价催化剂的光催化效率，使用热费舍尔科学进化160-VIS分光光度计，在规定的时间间隔内测量有机染料的吸光度。通过测量有机染料浓度在光照前后的变化，计算降解百分比。
降解百分比(η)的计算公式如下：
其中，C0是有机染料在光照前的浓度，C是经过一定反应时间后的浓度。
通过重复性实验分析了光催化剂的稳定性。催化剂的再生是用一种简单的方法进行的.经过第一个周期的活性测量,催化剂通过离心从光反应器和反应器中过滤出来。
得到的催化剂用蒸馏水和*酮丙**彻底清洗.催化剂在50℃下干燥,然后再用于下一周期的光催化测量。同样地,实验重复了几个周期,以研究催化剂的稳定性。
●○高分辨率透射电子显微镜○●

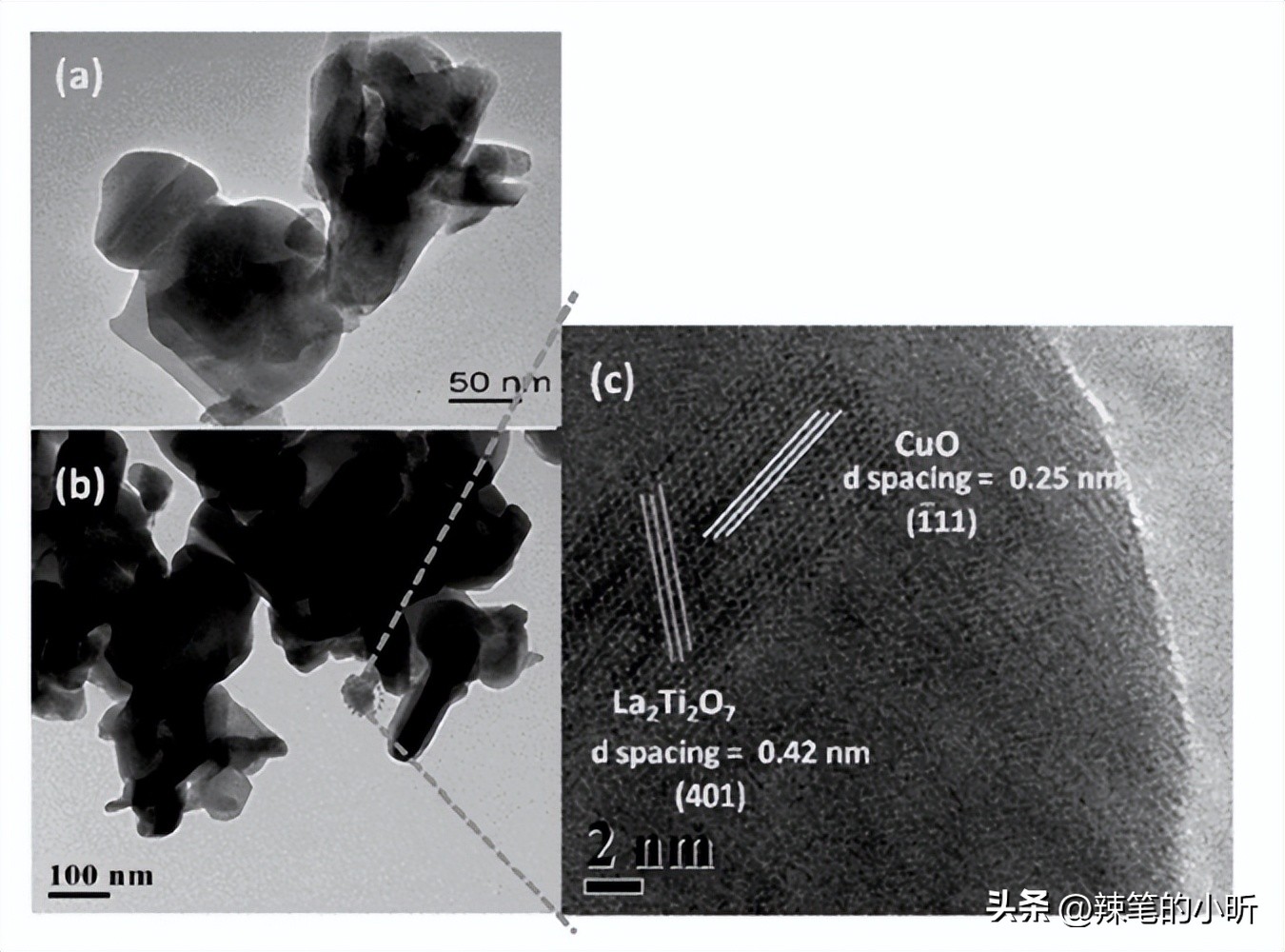

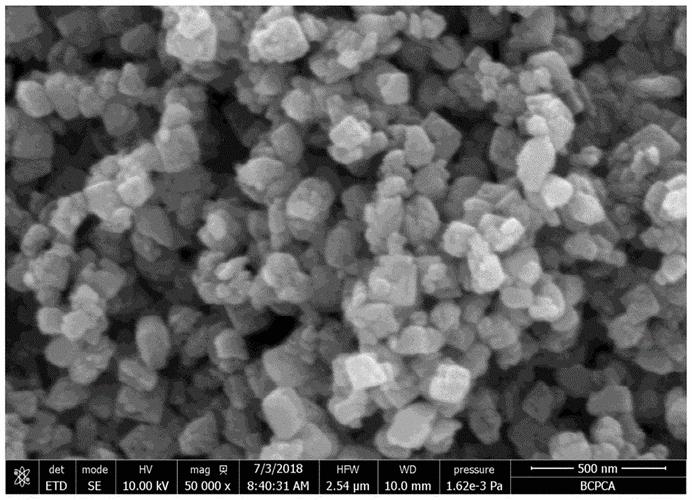

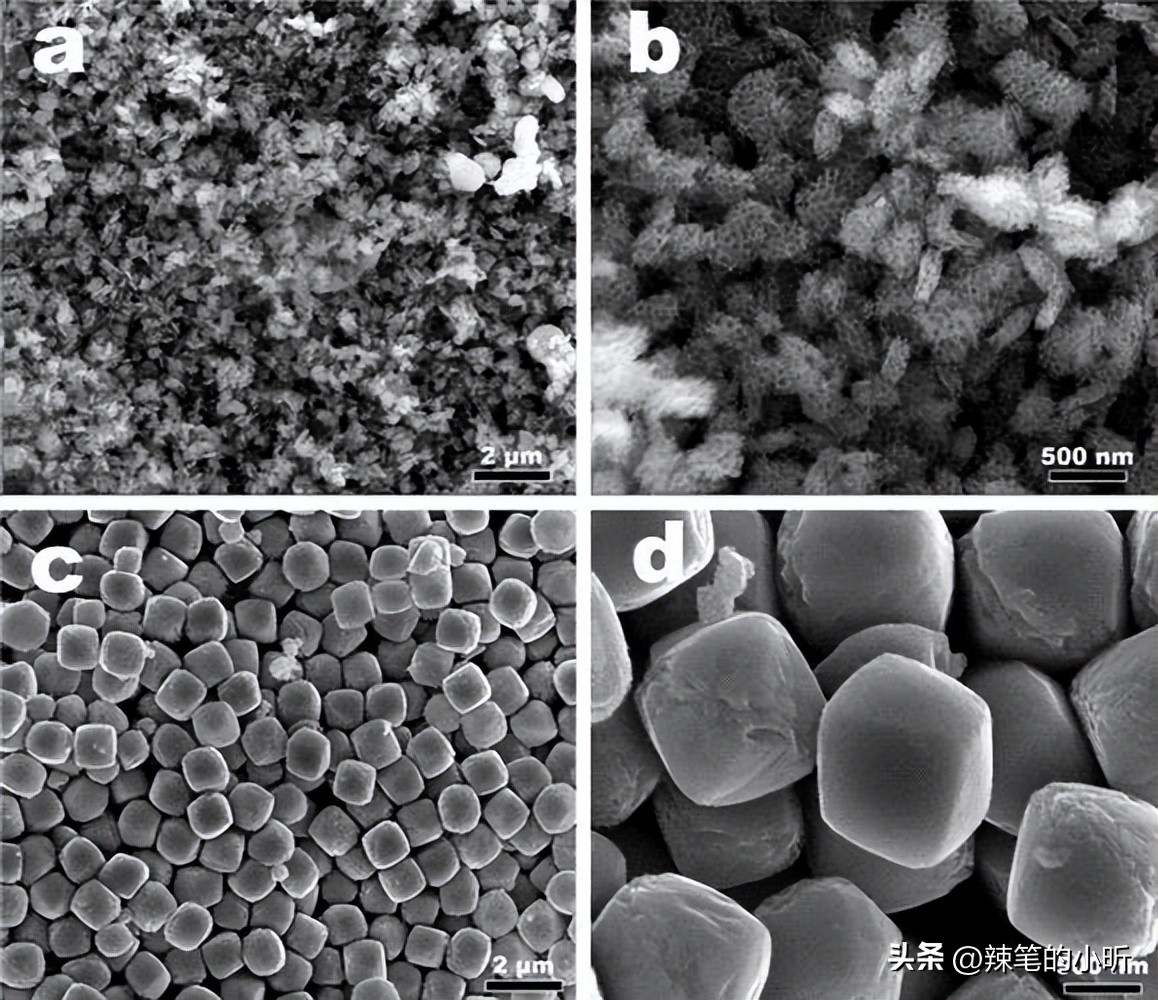

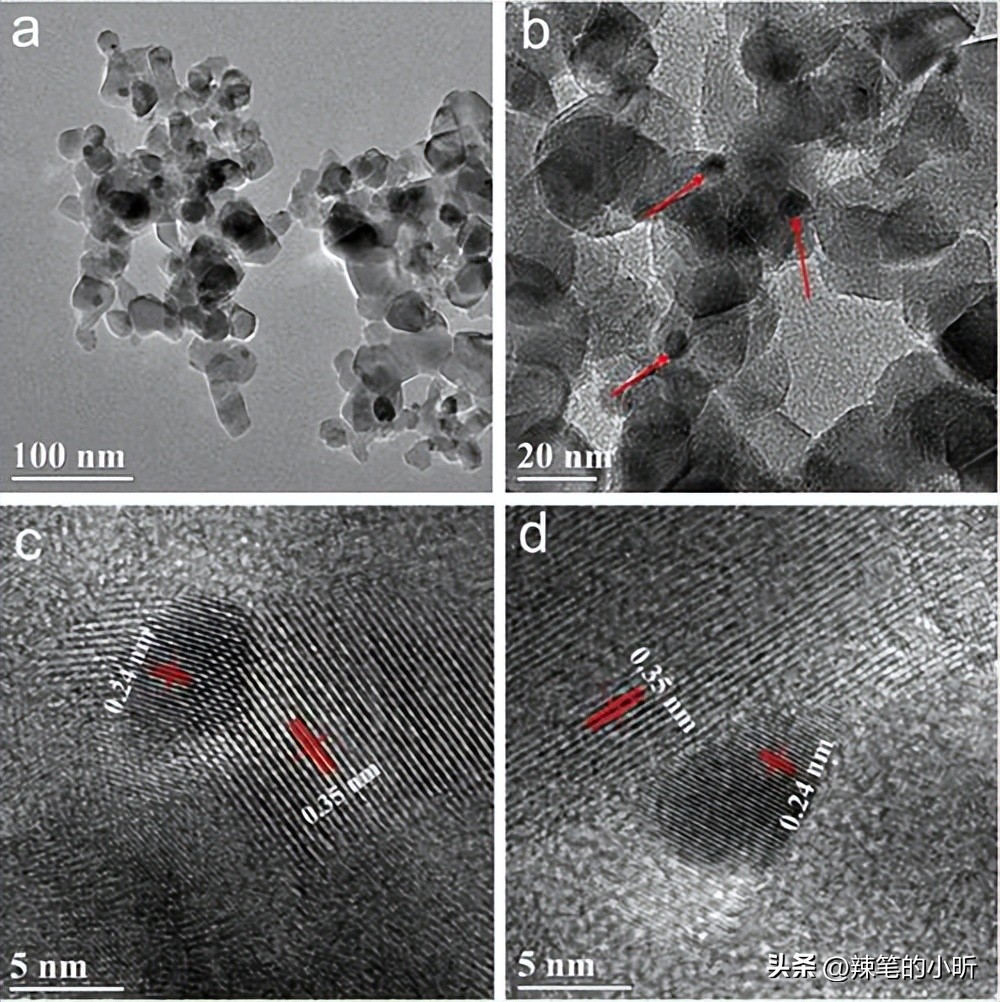

对合成的钛颗粒进行了透射电子显微镜(TEM)检测，以评估其尺寸、结晶度和形态。TEM图像（下图）显示了钛二氧化物纳米颗粒的形貌。其中，TiO2-SOL样品显示紧密堆积的尖晶石颗粒，平均粒径约为7纳米。
TiO2-NIT样品则呈现球形纳米颗粒，大小在10-20纳米之间，同时还具有宽度为20纳米的薄片结构。相比之下，TiO2-ACE样品主要由15-20纳米大小的钛氧化物纳米粒子组成，呈现球形形态。类似的观察结果也被维诺格拉多夫和维诺格拉多夫所报道，即在强分子酸中可以观察到小颗粒的聚集。
另外，通过谢勒公式测得的微晶尺寸比透射电镜测量的晶粒尺寸要大。需要注意的是微晶尺寸与晶粒尺寸并不完全相同，尽管在某些情况下它们可能是匹配的。

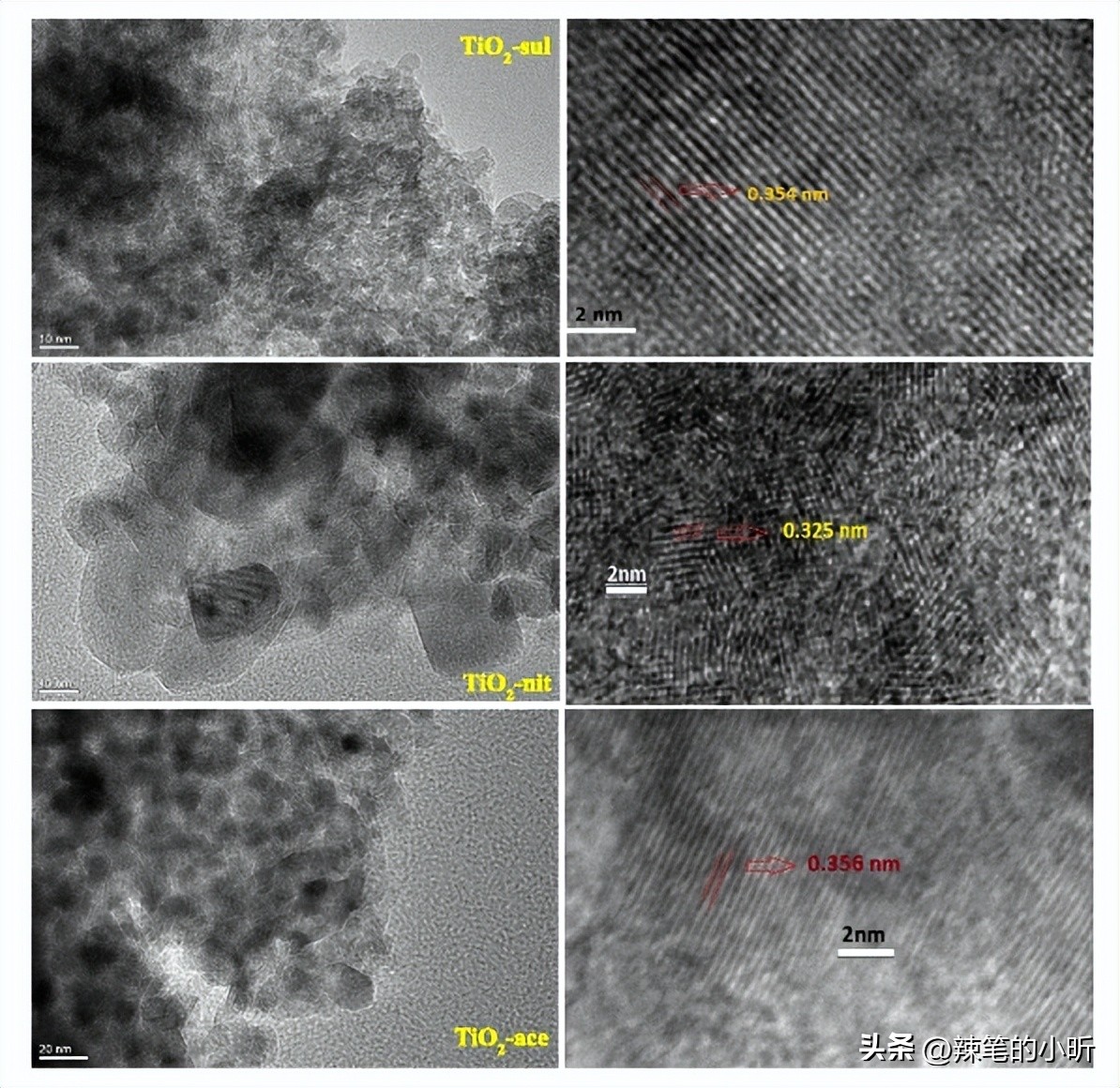

对于TiO2-ACE样品，可以观察到高分辨率图像（下图），显示出带有条纹的微粒，这些条纹对应于尖晶石晶格的平面。例如，D-(101)平面的间距为0.356纳米。而对于TiO2-NIT样品，其高分辨率图像显示出带有晶格条纹的金红石晶格平面(110)，D-晶格(101)平面的间距为0.325纳米。
●○拉曼光谱学○●

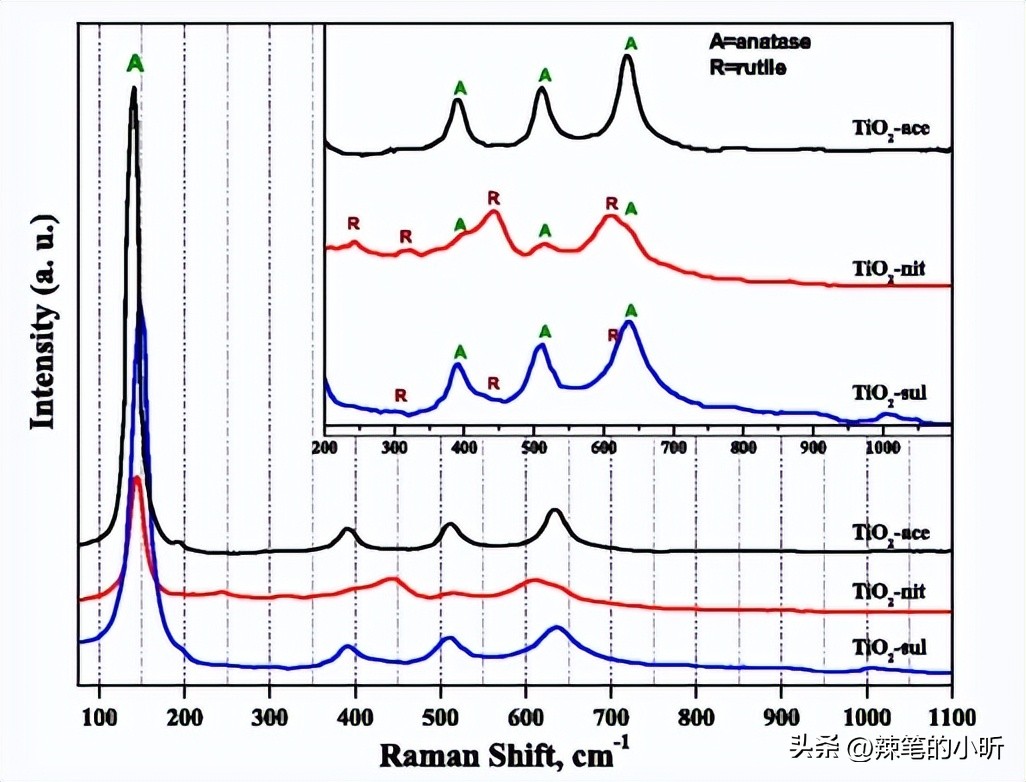

为了探测合成的TiO2样品中的相形成，采用了拉曼光谱法。下图显示了三个TiO2样品在500℃烧结时的拉曼光谱。据报道，尖晶石和金红石相分别具有6个和5个活跃的拉曼带（尖晶石的带位于143、195、395、512和638厘米²；金红石的带位于145、445、611和826厘米²）。
从图谱中可以观察到，三个样品都呈现出高强度、锐利的拉曼带（Eg）在141-146厘米²范围内，这是尖晶石相的特征带。此外，由尖晶石和金红石相引起的低强度拉曼带也可以清晰地在图谱中观察到。
TiO2-NIT和TiO2-SOL样品显示的拉曼带是由尖晶石和金红石相引起的，但由于金红石相的存在，拉曼带的强度较高，特别是在TiO2-NIT样品中。相比之下，TiO2-ACE样品仅呈现尖晶石相的拉曼带。
据报道，拉曼光谱结果可用于研究钛二氧化物的粒径。对于纳米粒子，由于拉曼条带的异常频带位移，可以与样品的粒径减小相关。
在上图中，TiO2-ACE样品显示了Eg拉曼带在141.5厘米²处，然而，该波段在TiO2-NIT和TiO2-SOL样品中分别出现在146和150厘米²处。这可能是由于TiO2-ACE样品具有较小的粒径，与X射线衍射和透射电子显微镜的观测结果一致。
综上所述，通过观察拉曼光谱，我们可以推测TiO2-ACE样品的粒径较小，与其他两个样品相比，这与先前的X射线衍射和透射电子显微镜的结果相一致。这进一步验证了拉曼光谱在研究钛二氧化物的粒径方面的应用潜力。
●○扩散反射率 VIS○●

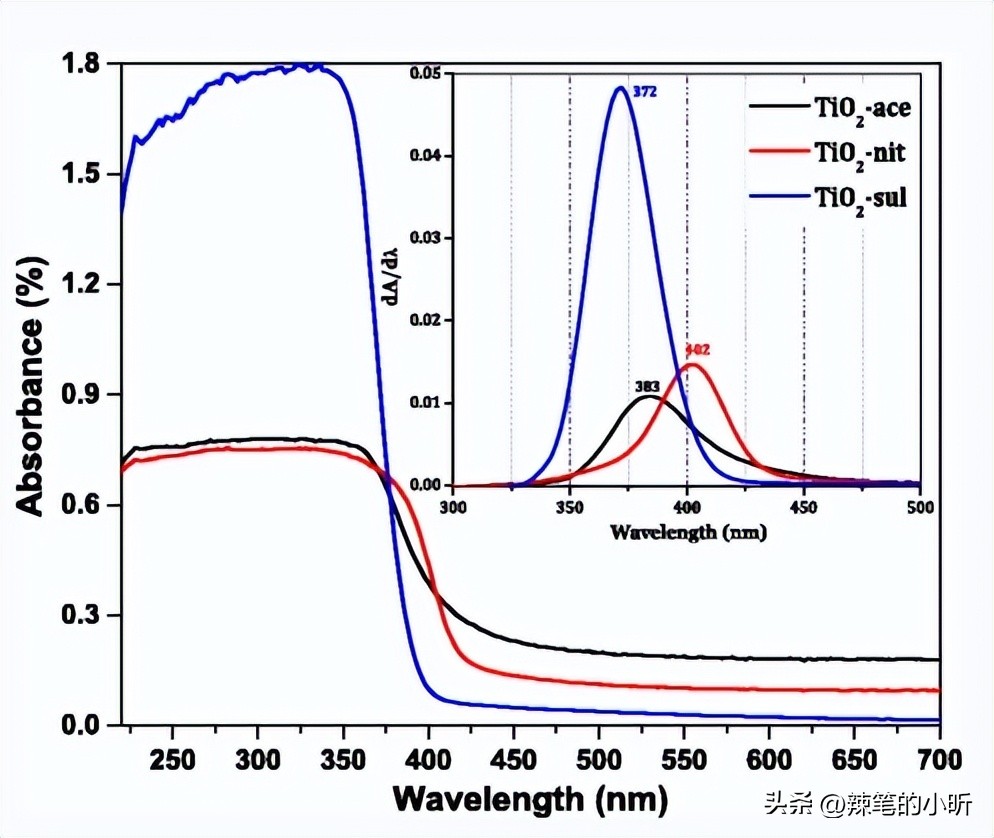

图谱中的最高峰位于UV-VIS导数图中，显示了三个样品的光谱特征。清晰地表明，样品在紫外辐射区具有很强的电子反射率。通过使用三种不同的酸合成的样品，反射峰值的位置也有所不同。例如，TiO2-NIT样品的反射峰值最大值为372纳米，TiO2-ACE样品为383纳米，而TiO2-SOL样品为402纳米。
根据报道，尖晶石和金红石的带隙能分别为3.2电子伏特（380纳米）和3.0电子伏特（415纳米）。因此，反射峰值的差异可以归因于样品微晶尺寸和相结构的变化。对于具有更高波长的样品，其吸收峰值也会相应地向红移，这表示具有更高比例的金红石相。通过分析光子能量与波数之间的关系，可以计算出样品的带隙能（EV）。
根据实验数据，TiO2-NIT样品的带隙能量为3.12电子伏特，TiO2-ACE样品为2.99电子伏特，而TiO2-SOL样品为2.97电子伏特。样品的带隙能受尖晶石和金红石相的相对占比影响，这与O和Ti的价带和传导带的形成有关。因此，样品的带隙能应处于纯钛和金红石值之间的范围。
●○N 2 -物理吸附测量○●

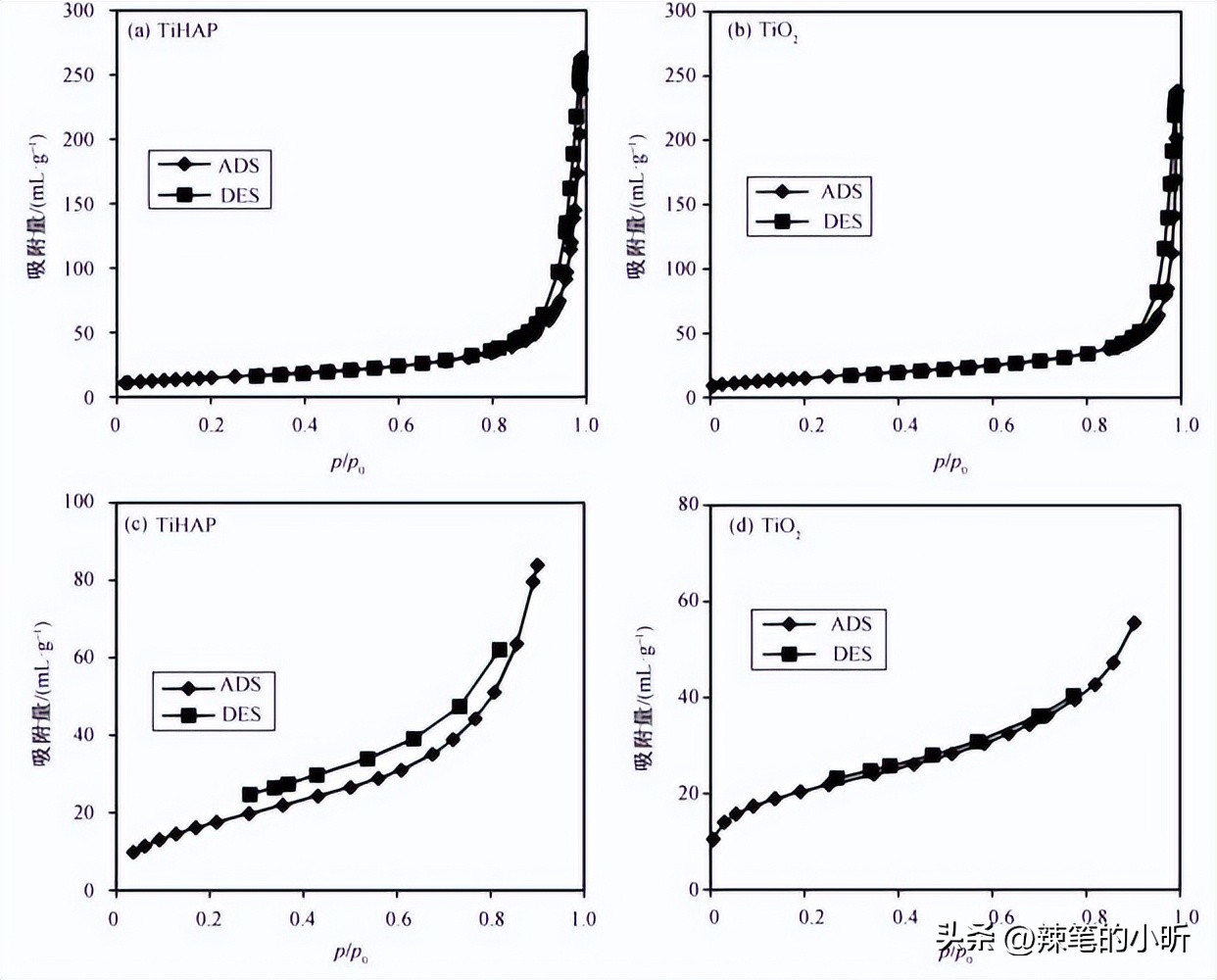

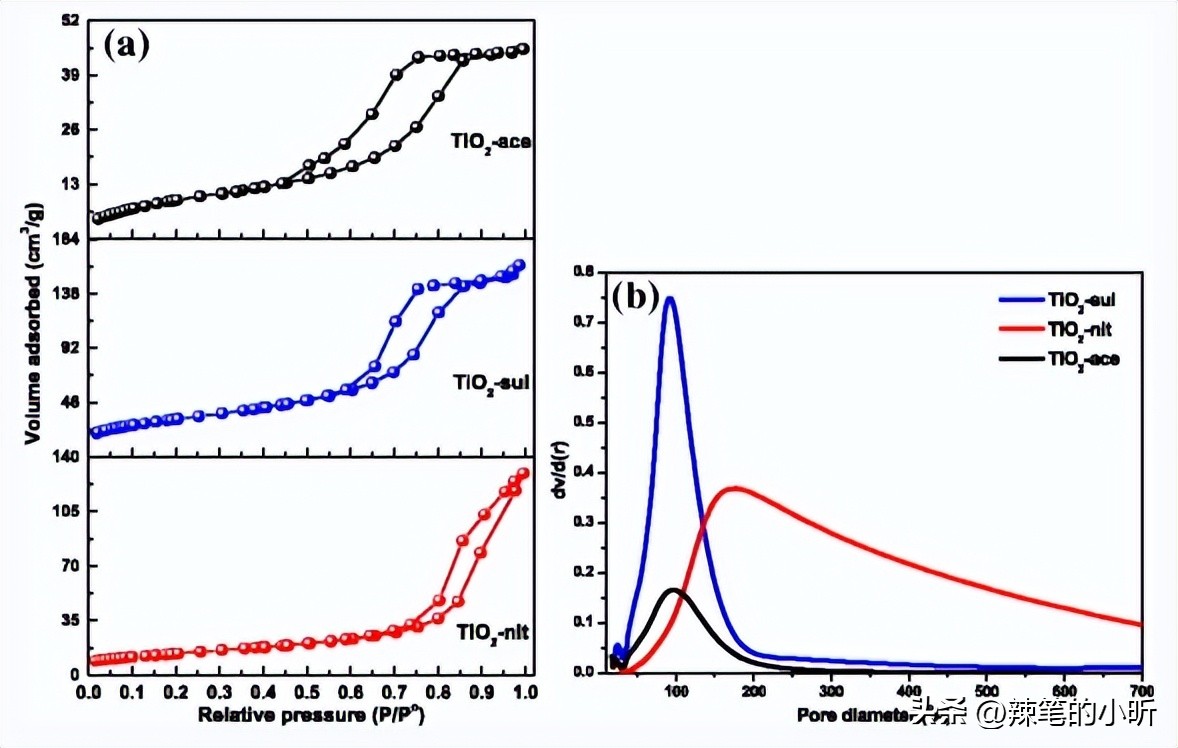

下图展示了三种合成样品的氮吸附-脱附等温线，其中（a）研究了以醋酸为离子液体合成的样品的H2型滞后圈四型等温线。
在TiO2-ACE和TiO2-SUL样品中观察到了典型的H2型滞后圈等温线，这表明这两个样品中的氧化物是由聚集的TiO2纳米粒子形成的。
然而，TiO2-NIT样品呈现出典型的H3型窄滞后圈等温线，显示出开孔和/或裂缝特征。另外， 在高相对压力下观察到磁滞环的闭合（P/P0=1），这表明存在大面积的孔隙结构。
通过等温线吸附分支的数值，利用BJH模型，得到了合成材料的孔隙尺寸分布。上图中（b）显示了样品的BJH孔隙尺寸分布。
结果显示，二氧化硅的样品具有较窄的单峰孔尺寸分布，这适用于TiO2-ACE和TiO2-SUL样品。然而，硝酸制备的样品的孔隙直径分布较宽，这可能是由于颗粒之间存在较大的空隙。
表1中列出了样品的结构特性。观察结果显示，TiO2-ACE样品具有较高的比表面积（115平方米/克），而TiO2-SUL和TiO2-NIT样品的比表面积较低。 这表明在500℃烧结时，合适的合成条件对于生成具有多孔结构的纳米颗粒是非常有效的。
●○X射线光电子能谱○●

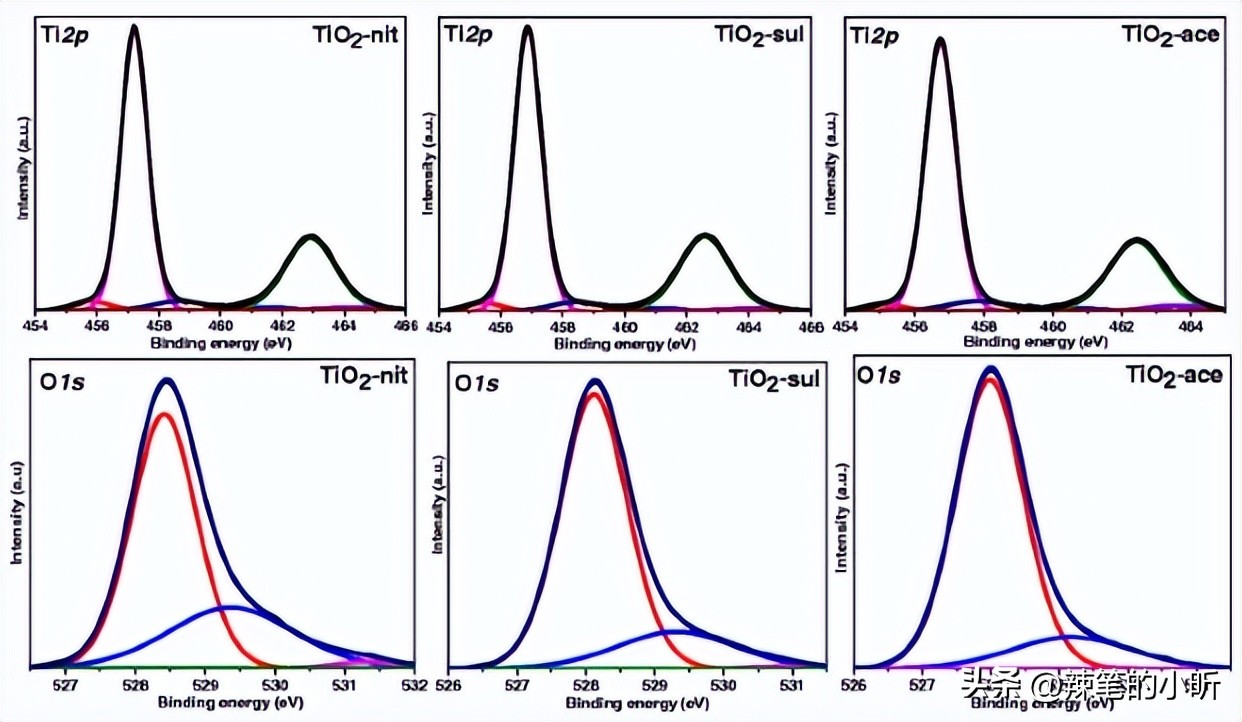

下图展示了合成的TiO2样品的脱壳钛2p和氧1s的X射线光电子能谱（XPS）。这三个样品显示了两个主要峰值，分别位于458.2和461.1电子伏特（eV），对应于钛2p3/2和2p1/2能级的4+氧化态。
钛原子在不同样品中观察到的结合能非常相似，表明它们存在于相同的氧化状态。此外，在所有样品中还观察到两个较小的肩峰，分别位于458.8和458.7电子伏特。
458.8电子伏特的肩峰可以归因于钛的3+氧化态，因为在TiO2中太氧缺乏，而458.7电子伏特的肩峰则可以归因于4+氧化态的物种。 这些结果清楚地显示了TiO2-ACE样品中存在更多的氧缺乏和铁组织物种的存在。
所有样品的氧1s XPS峰值分别为628.4、529.3和531.3电子伏特。528.4电子伏特的XPS峰值可以归因于晶格中的氧物种，而529.3和531.3电子伏特的峰值可以归因于表面吸附的羟基基团中的氧物种。
麦克卡弗蒂（McAfee）等人也注意到氧1s尖峰在较高的结合能值上存在一个尾峰，这可能是由于铁氧群体的存在。由于在物理吸附的表面上，太氧基团可以在进行XPS测量时的超高真空环境下轻易被去除。这些--OH基团在样品中的存在可以归因于钛-OH，它与钛表面的缺陷有化学上的关联。
此外，根据研究结果，在总氧物种中，TiO2-NIT样品中四氧化氮的百分比略高于TiO2-ACE样品和TiO2-SUL样品。这表明TiO2-NIT样品中四氧化氮的含量稍高于其他两个样品。
合成TiO2样品具有多样的颗粒尺寸和形态，这对于其在光催化和催化应用中的性能具有重要影响。不同样品的光催化活性差异可以通过拉曼光谱来解释，尖晶石和金红石相的存在对光催化性能起着重要作用。
孔隙结构对TiO2样品的比表面积和吸附性能产生影响， TiO2-ACE样品具有较窄的孔径分布，而硝酸制备的样品具有较宽的孔径分布。 XPS分析揭示了样品中钛和氧的化学状态，以及存在的表面吸附基团。尾峰的存在表明样品中可能存在铁氧群体，并且--OH基团与钛表面缺陷有关。
