先作出表盘的刻度

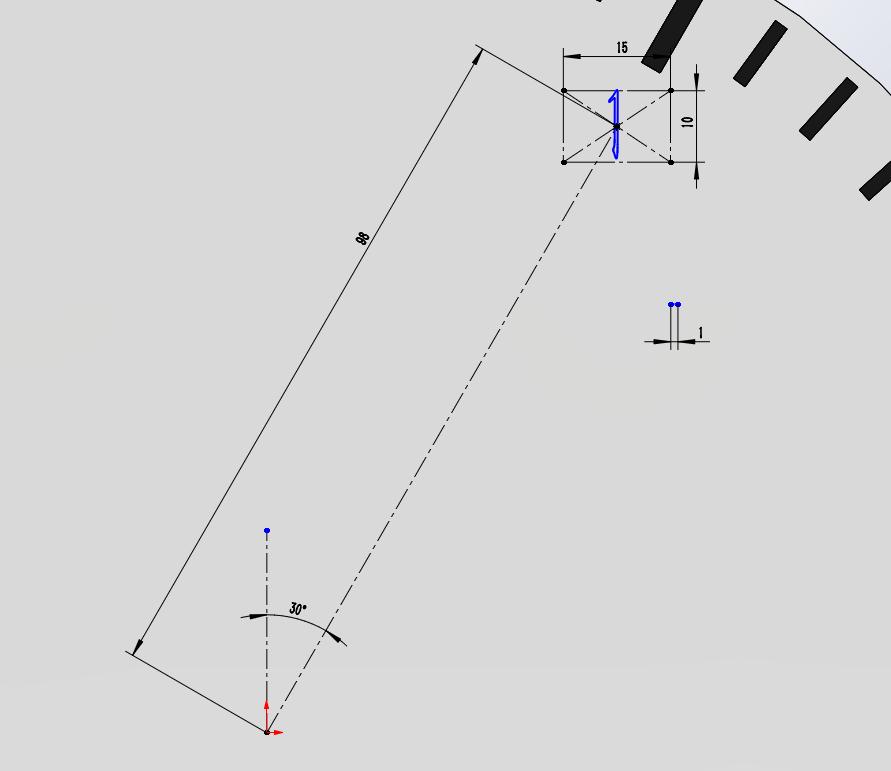

在表盘面上绘制草图，如图，一个中心矩形和一条线段，都是构造线

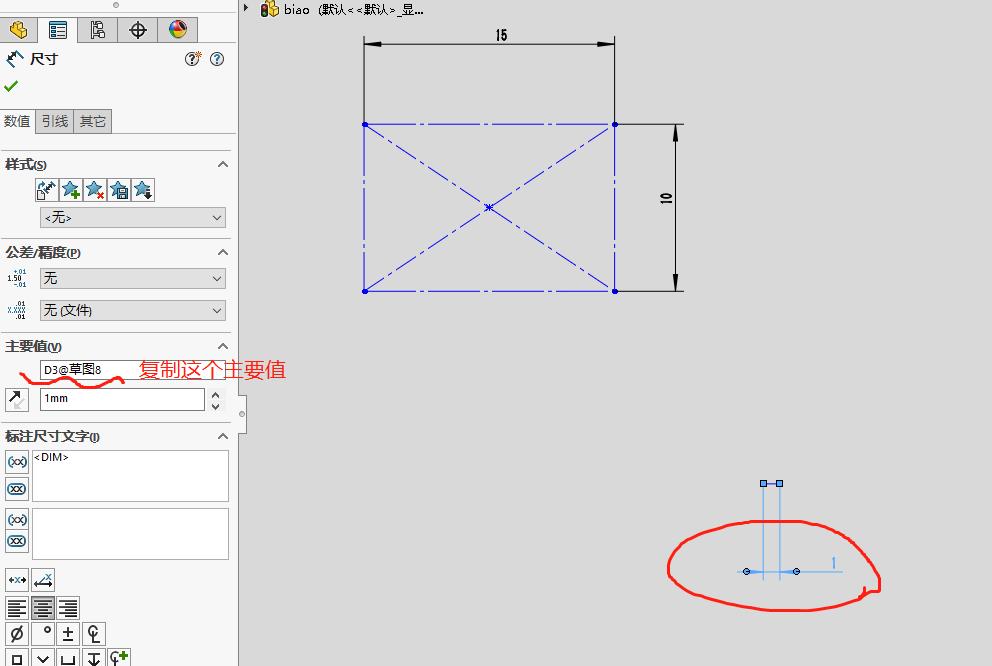

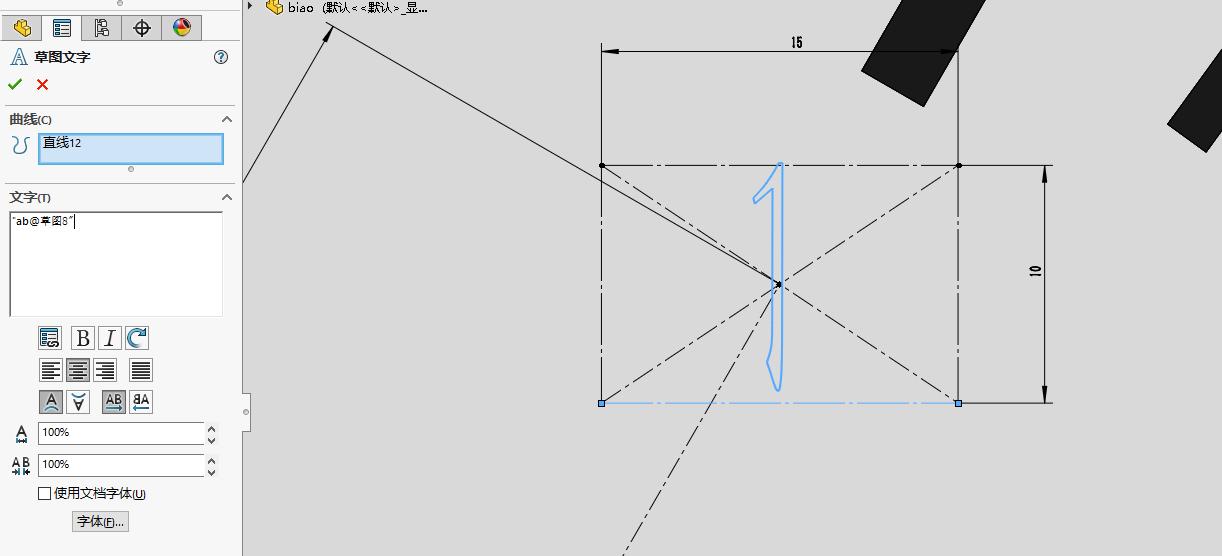

在草图中插入文字，文字内容为上一步复制的主要值，前后加上双引号

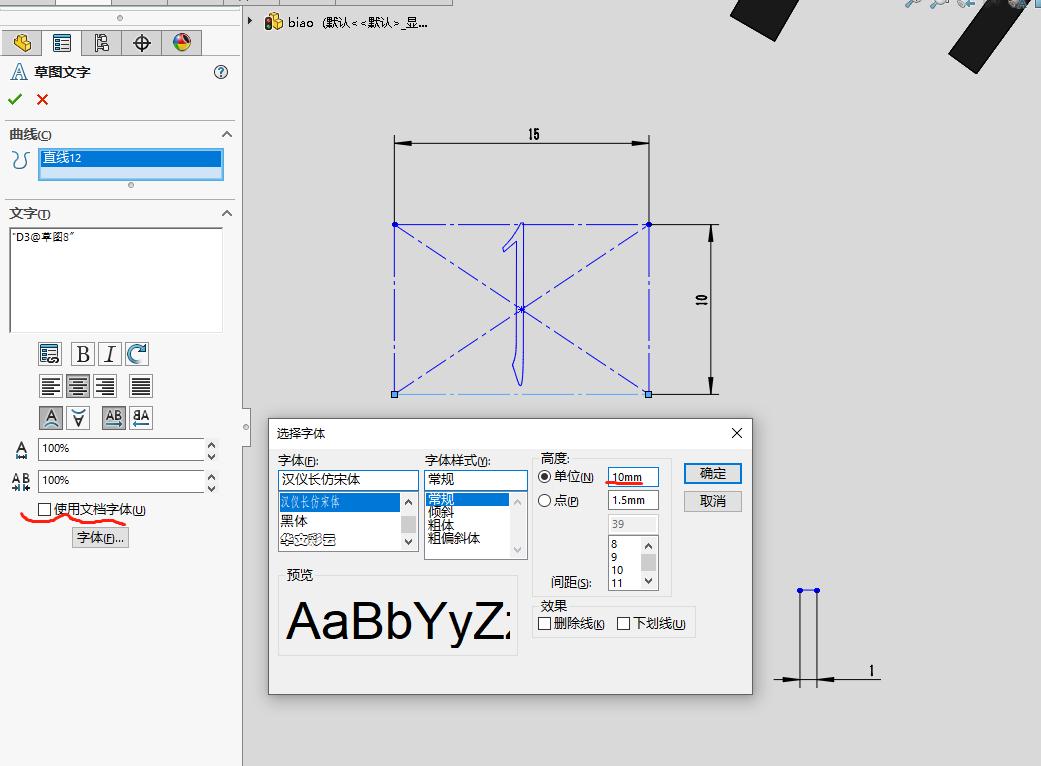

调整字体大小
然后绘制两条中心线，定位文字位置
绘制中心点圆弧，标注弧长（先点圆弧，再点两个端点），鼠标放在中心位置，让弧长标注成一个圆形，弧长为1mm
把中心线夹角30°的标准删除，标注圆弧半径，半径大小不做改变

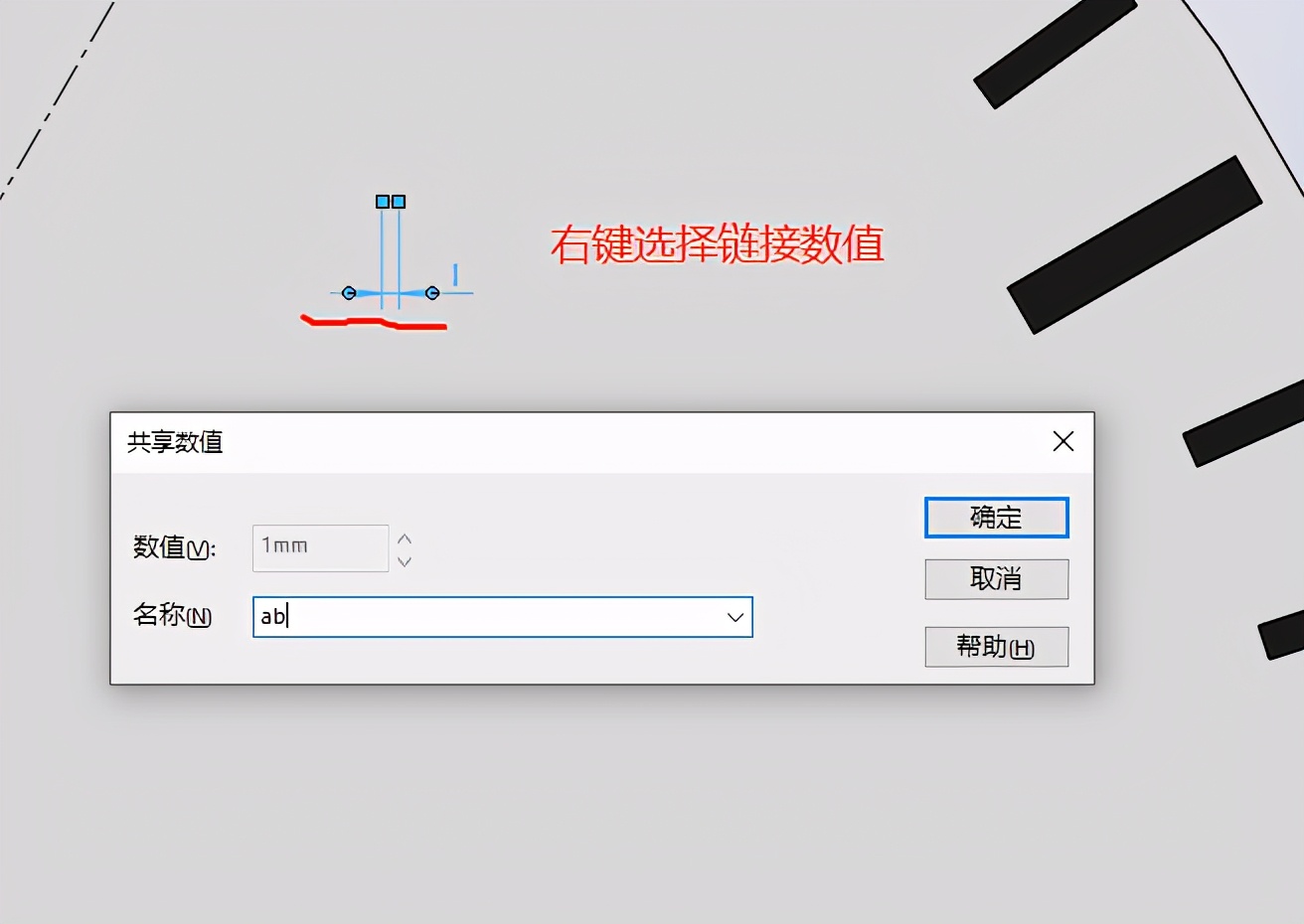

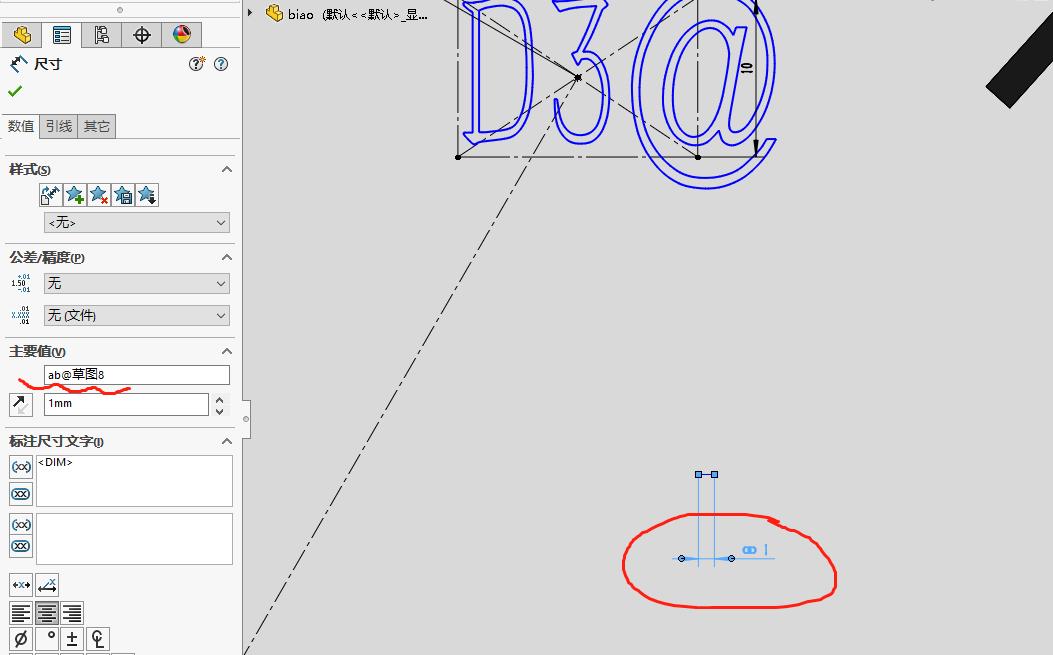

右键标注1的线段，选择链接数值，名称输入ab
同样修改弧长1的尺寸
完成后发现数字有错误，由于线段1的主要值我们改变了

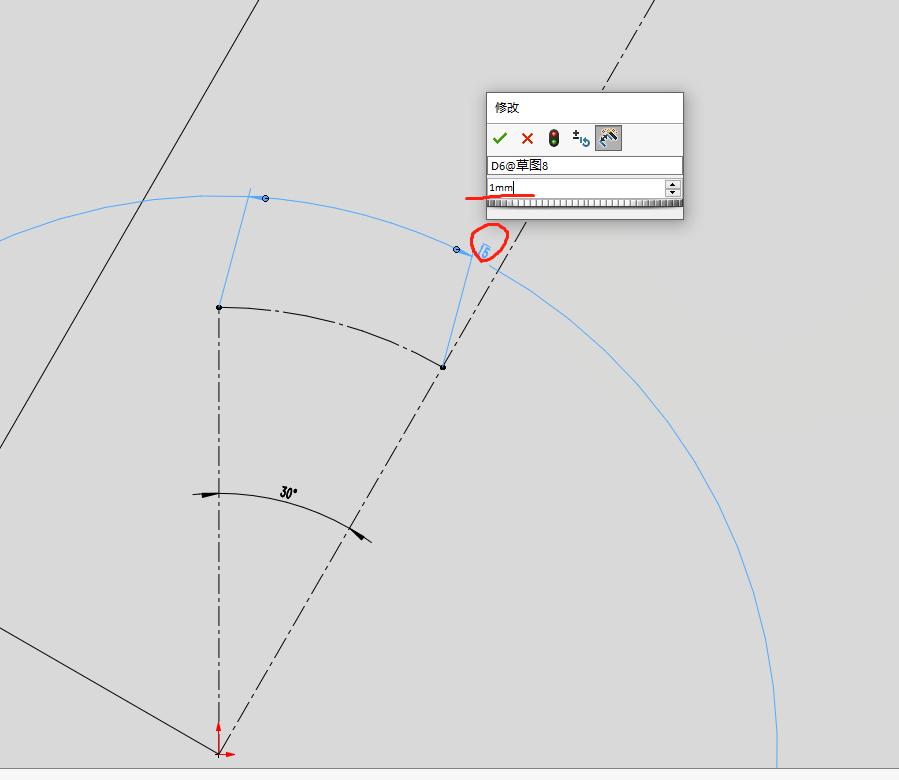

修改主要值

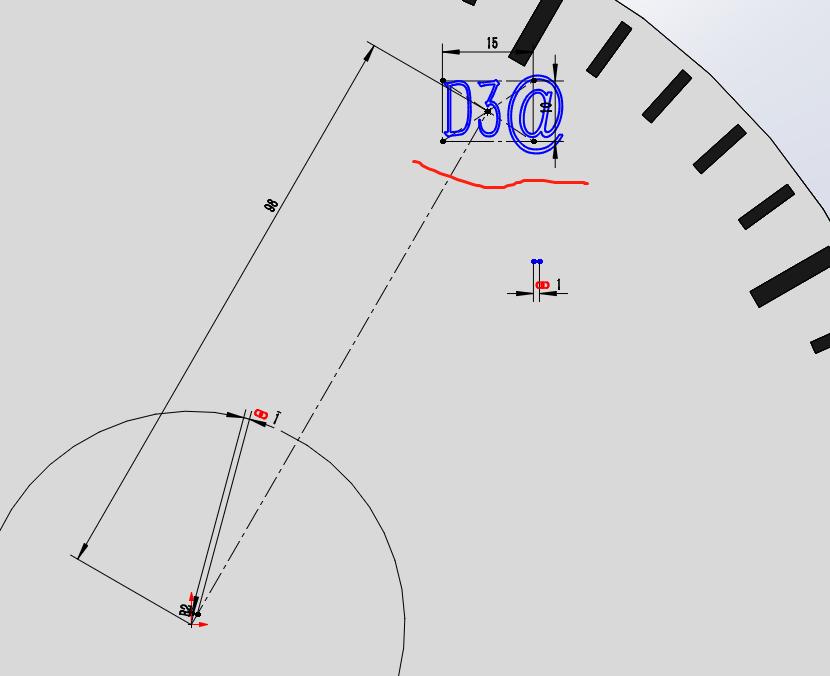

修改草图文字

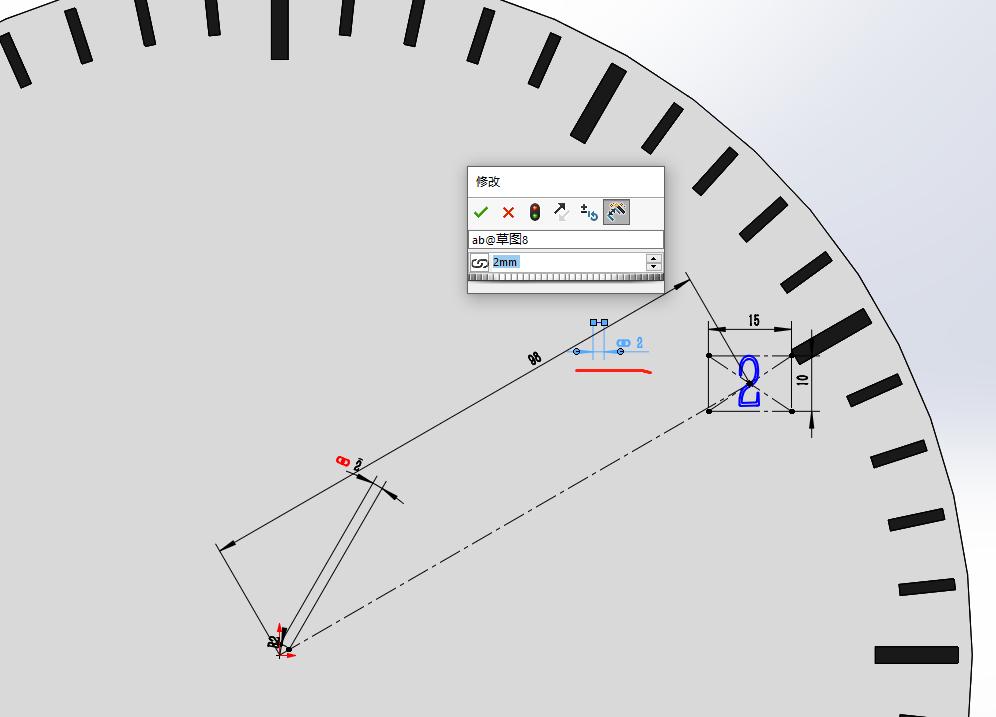

验证一下草图，把线段长度修改为2mm，数字2会向下偏移30°，说明草图没有问题
草图完成，凸台拉伸数字1

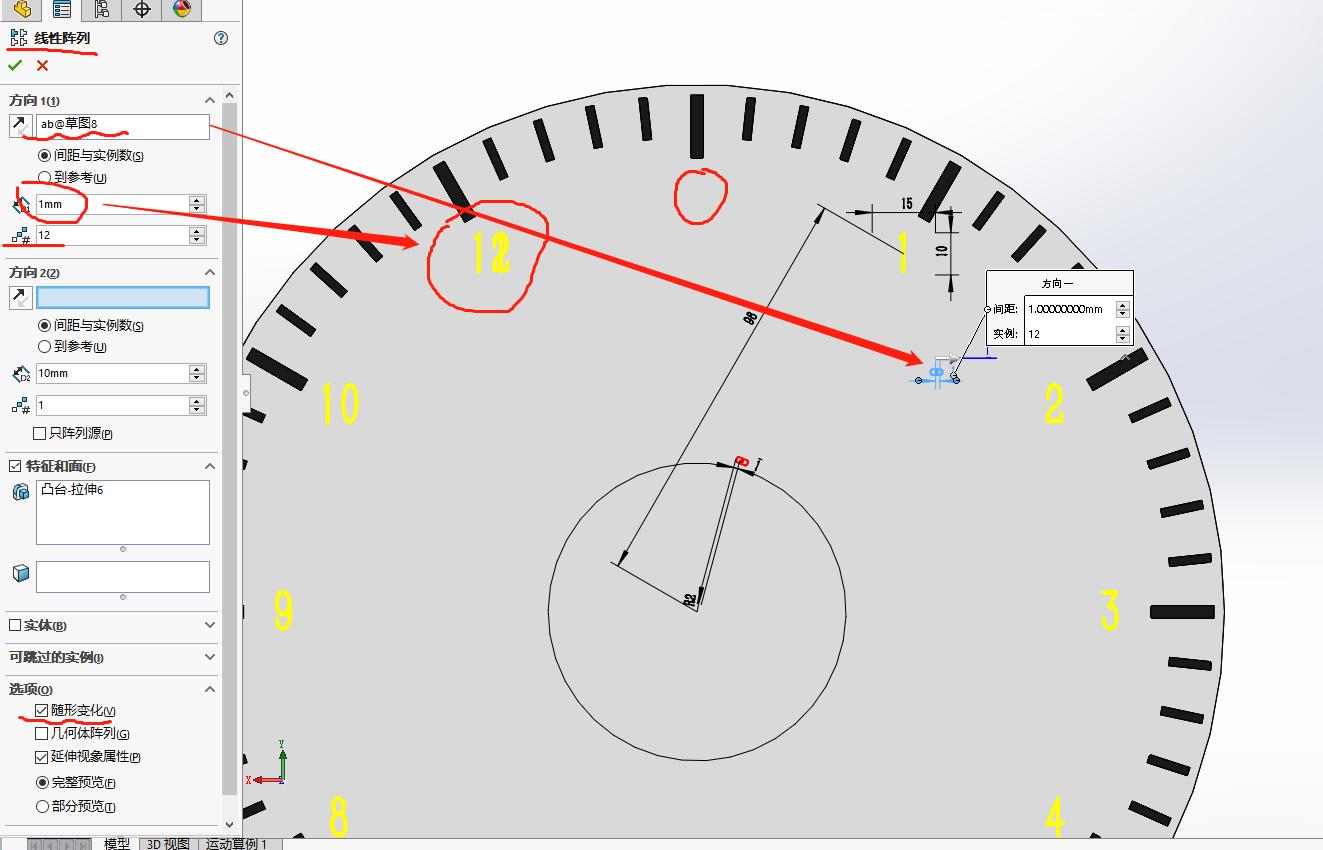

拉伸后，选择线性阵列，阵列特征为拉伸的1，方向为线段1，实例数12个，勾选选项里面的随形变化，当我们间距输入为1mm的时候，发现最后的11和12重叠了

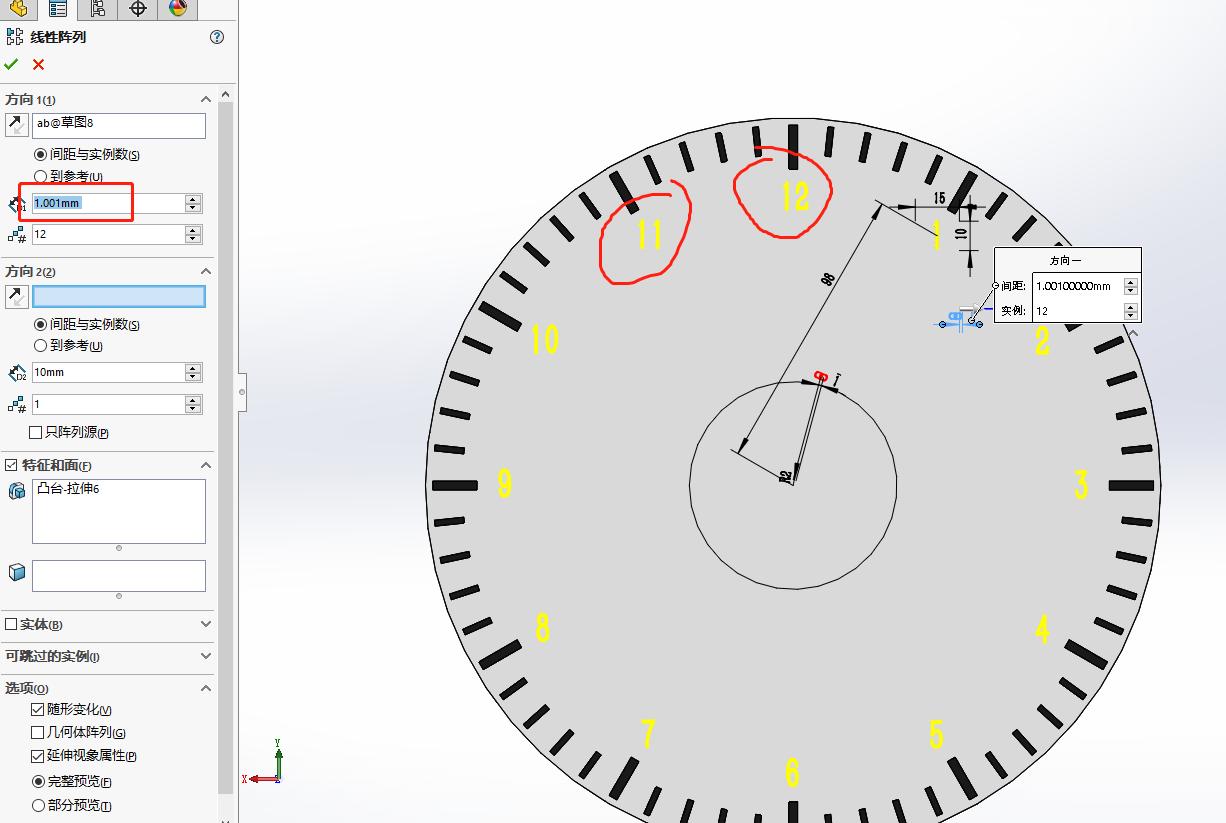

把间距改为1.001mm，发现特征没有问题了，是因为一个点旋转一圈重合是会有两个端点，识别不了

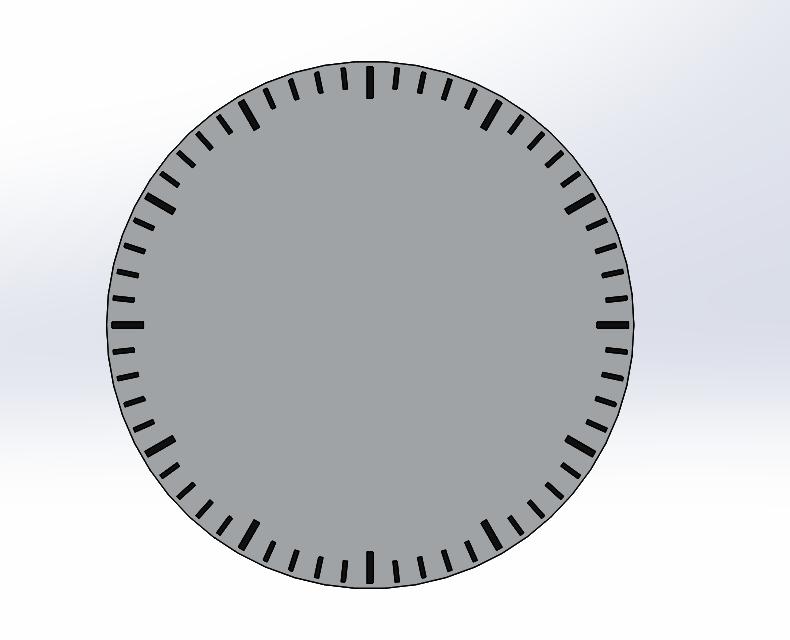

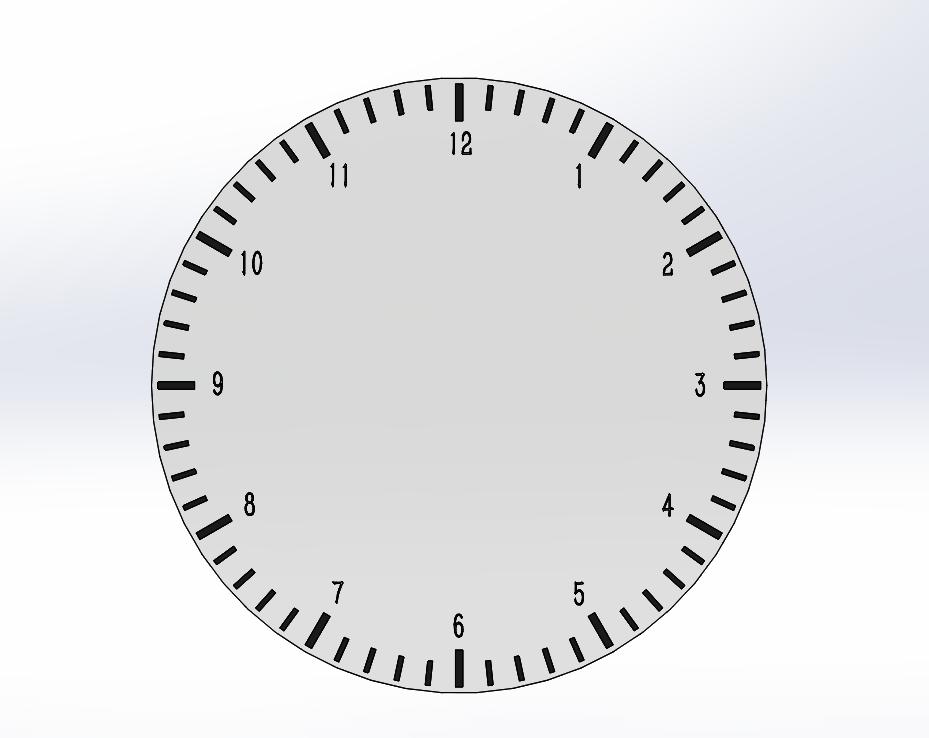

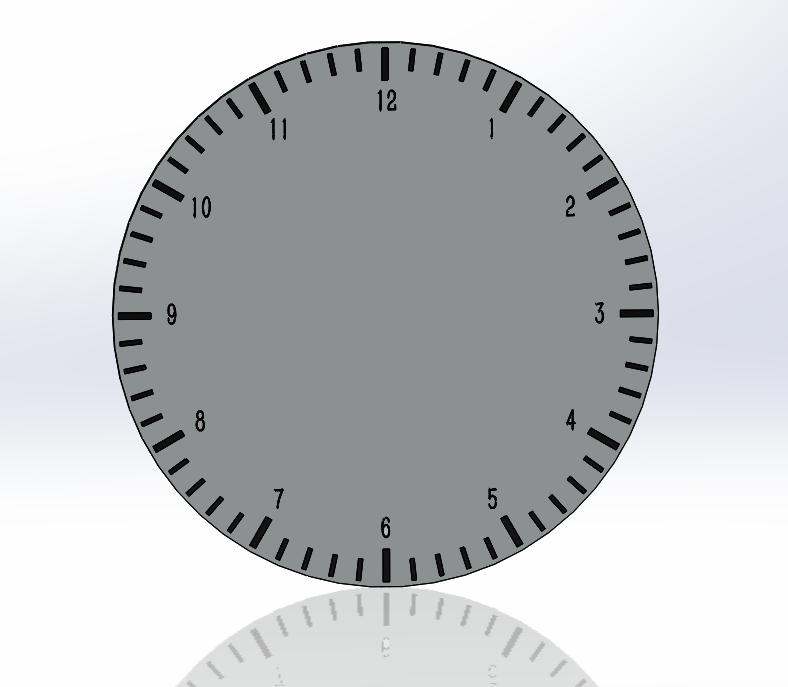

阵列完成
视频加载中...
视频录制没有麦克风，大家图文看不懂的可以看一下视频
