为了今后更加方便于《简易收音机电路的实验与制作》，验证电路与自制效果的需要，特设计自制了一个应该可行的普通实验平台。
简易收音机电路检验用平台试制进展如下:
一，整机内部图

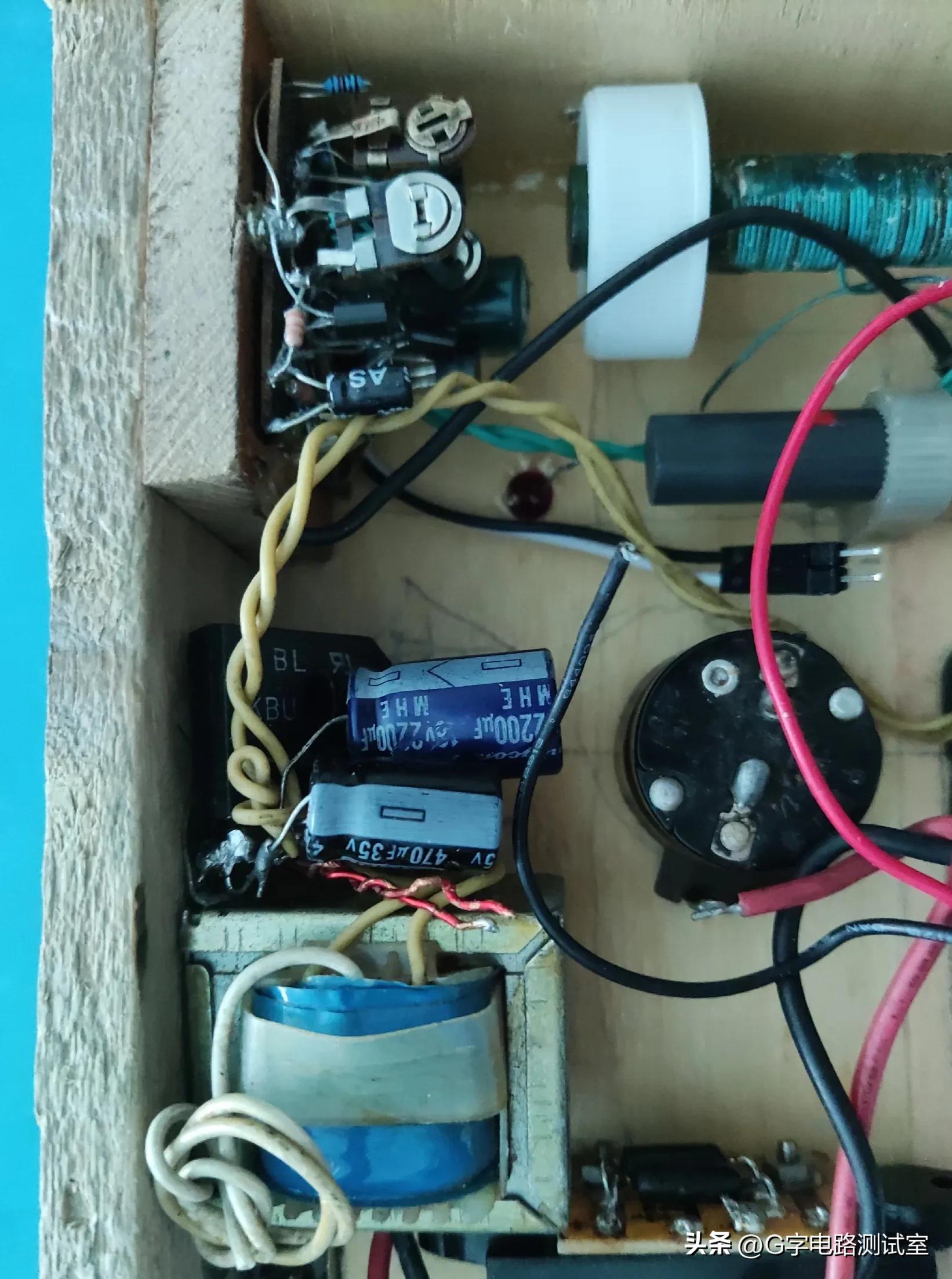

各个主要零部件均以全部到位，见图1所示的为各零部件所处的位置及全貌照片。
图1
二，各局部说明
1，图2所示的为一根中波磁棒及两组中波初级线圈和一组次级线圈; 另外一根为短波磁棒与一组短波初级线圈和一组次级线圈。
图2
2，图3所示的是音频功率放大器及控制它的输入信号大小的电位器与电源开关，还有供功放电路的交流电源的交流变压器及整理滤波电路。
图3
3，图4所示的是音频功放电路输出用的动圈扬声器。
图4

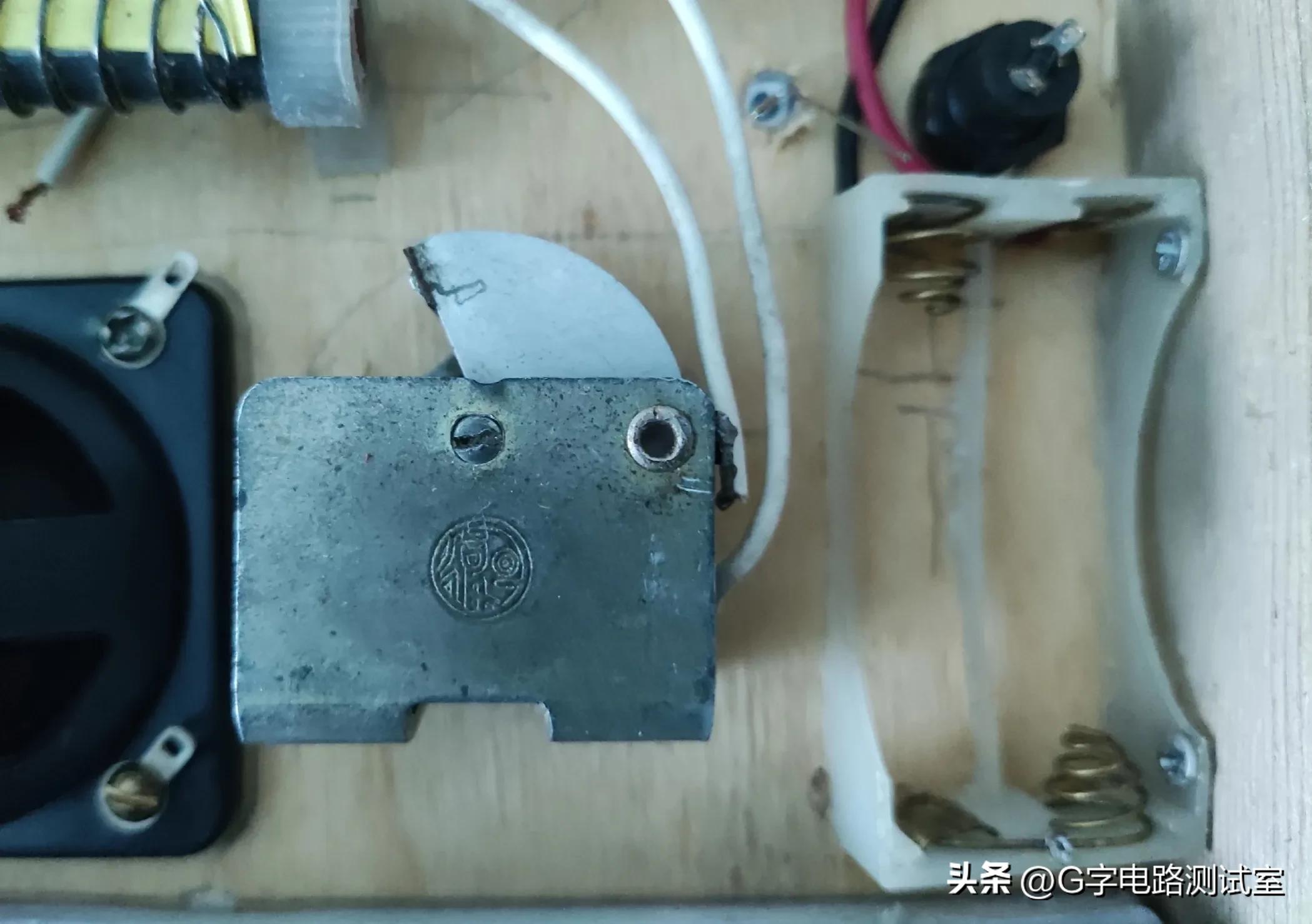

4，图5所示的是空气单联可变电容器和供简易收音机电路用直流电源的两节5号电池的电池盒。
图5

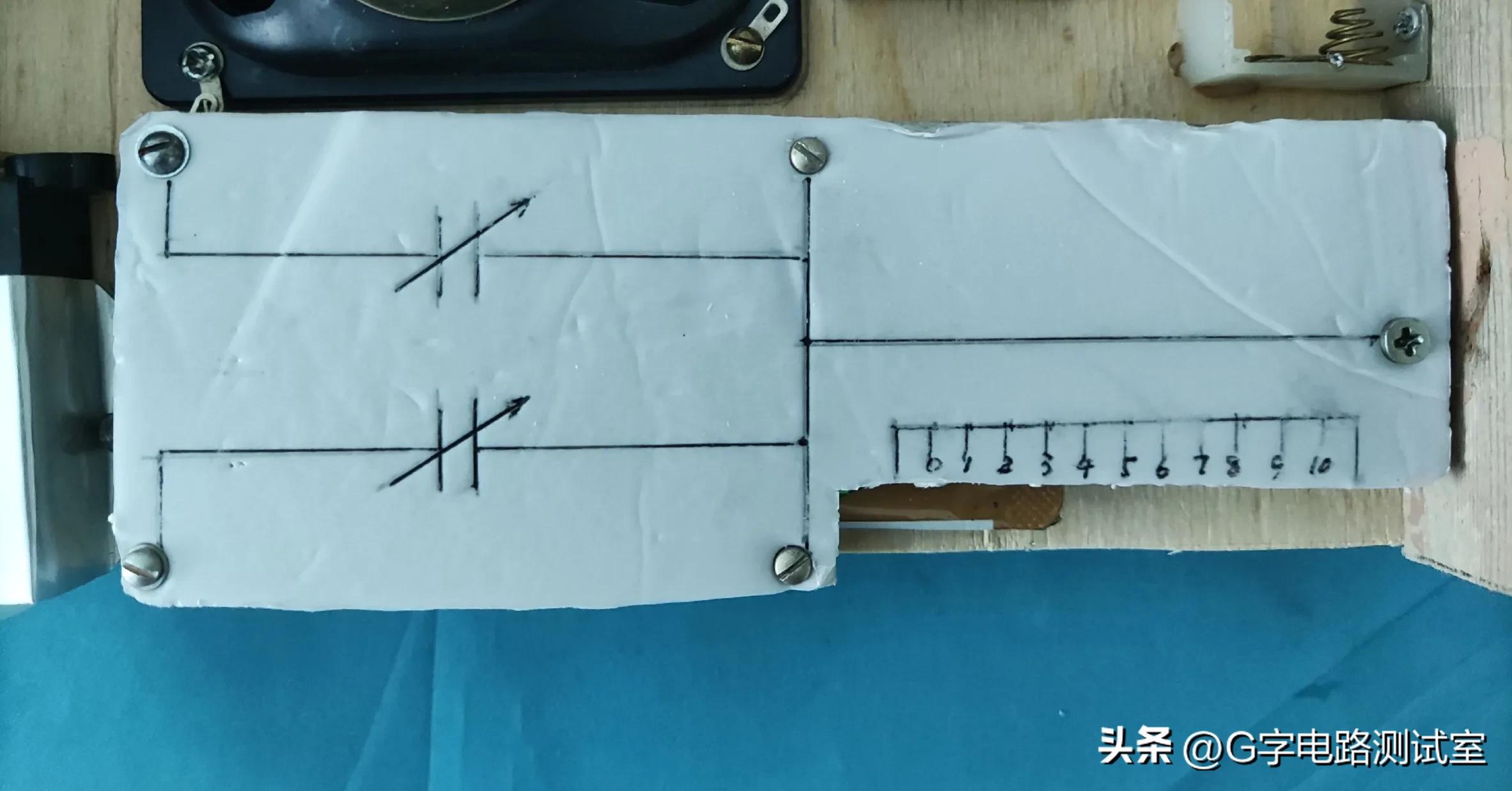

5，图6所示的是与上面中波中波磁棒两组初级线圈组成的双调谐回路的自制的双联可变电容器“该双联可变电容器的自制方法，见以前发的有关文章”。
图6
6，图7所示的是分别显示功放电路和简易收音机电路的回路测量电流表，以及切换这两路电流指示的转换波段开关。
图7

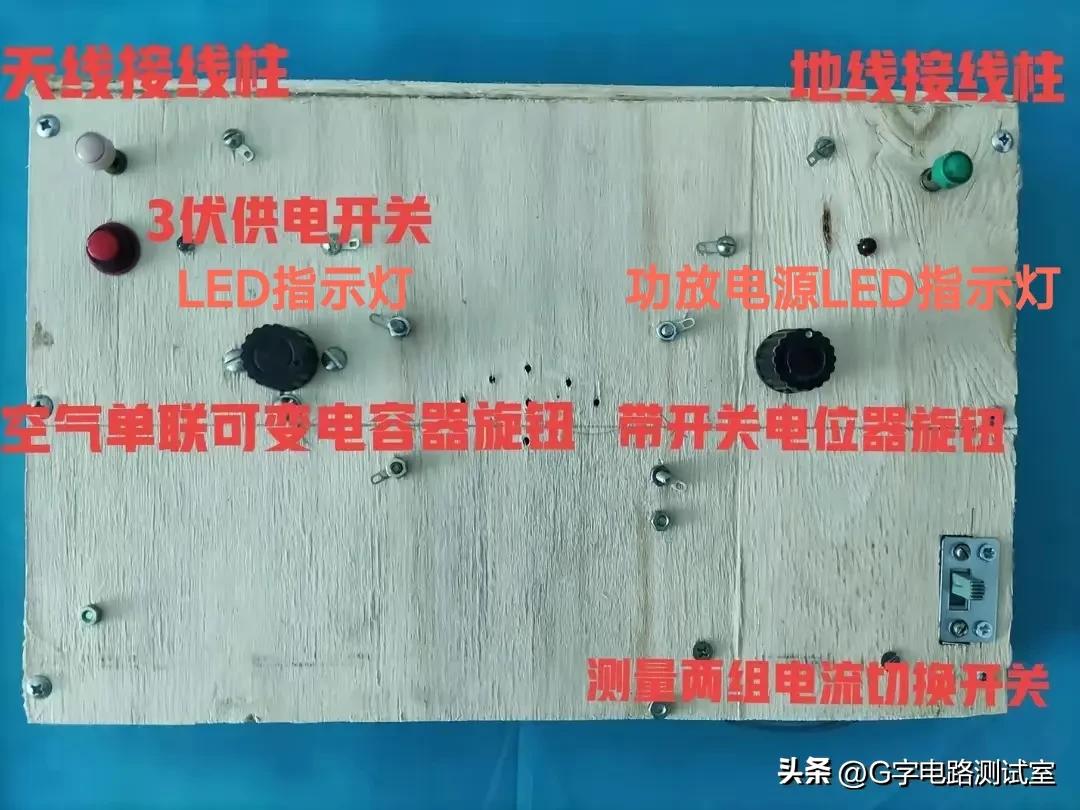

7，图8所示的是简易收音机电路检验用平台操作面板示意图。主要有: 天线、地线接线柱; 3伏供电开关; 空气单联可变电容器旋钮; 带开关电位器旋钮; 测量两组电流切换开关; LED指示灯等。
随后将对各个单元分别进行连线与调试！
待续一一
