一、分析与说明

1.1、绘制此图的关键就是使用圆与圆的交点来定位。

1.2、通过偏移线段来定位是传统方法，但对于有些简单的定位使用“追踪”更快捷。

1.3、在绘图时能使用“圆角”时尽量使用“圆角”，这样可以简化绘制过程，提高绘图效率。

20220910_01

二、详细绘制步骤

2.1、命令行输入“C”后回车，启用“圆”命令，绘制三个同心圆A，从内到外，大小分别为直径20个单位，直径40个单位，半径45个单位。

20220910_01

2.2、命令行输入“C”后回车，启用“圆”命令。

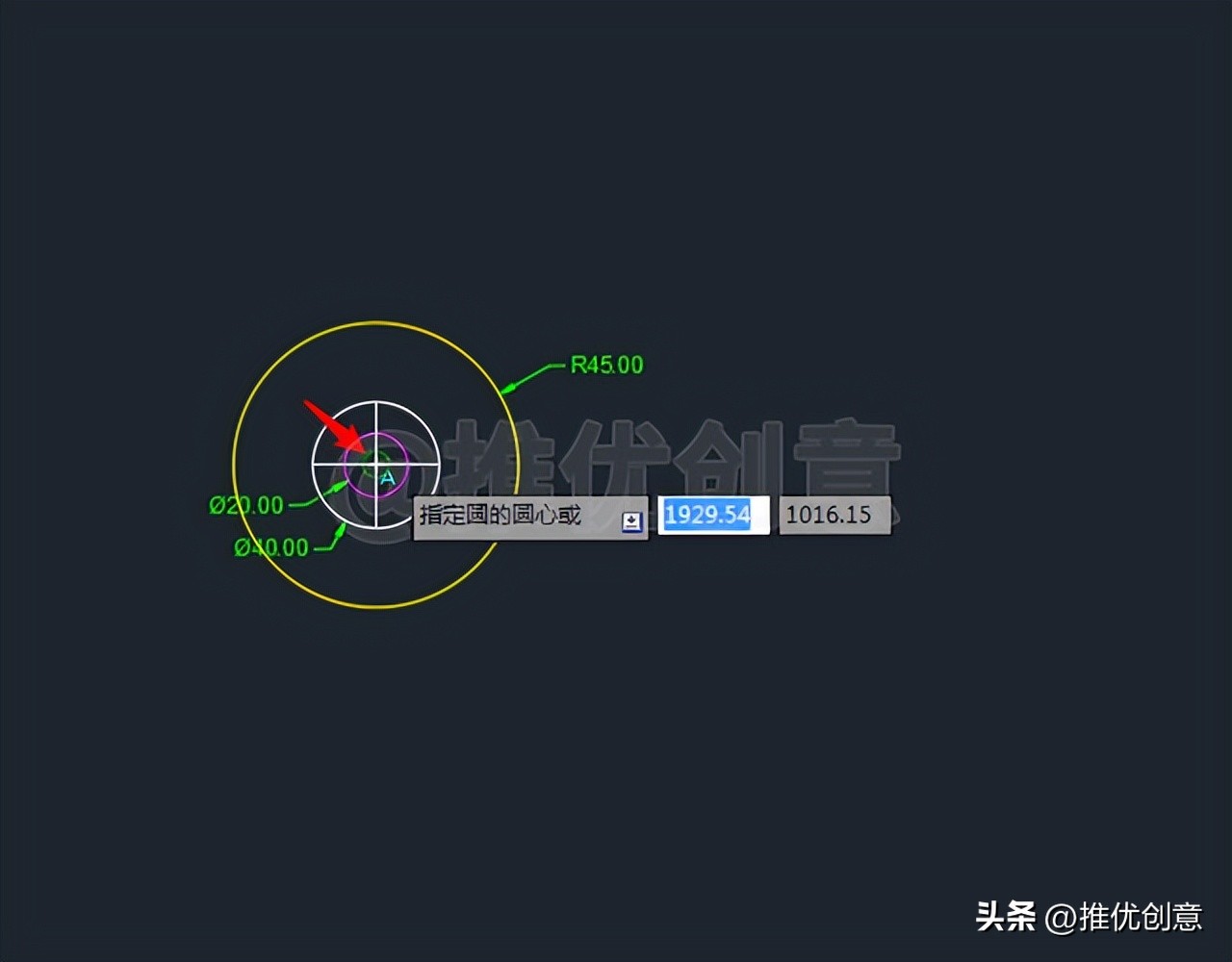

2.3、将光标移到圆心A上，当出现“绿色圆心标识”时，此时不要单击捕捉圆心A。

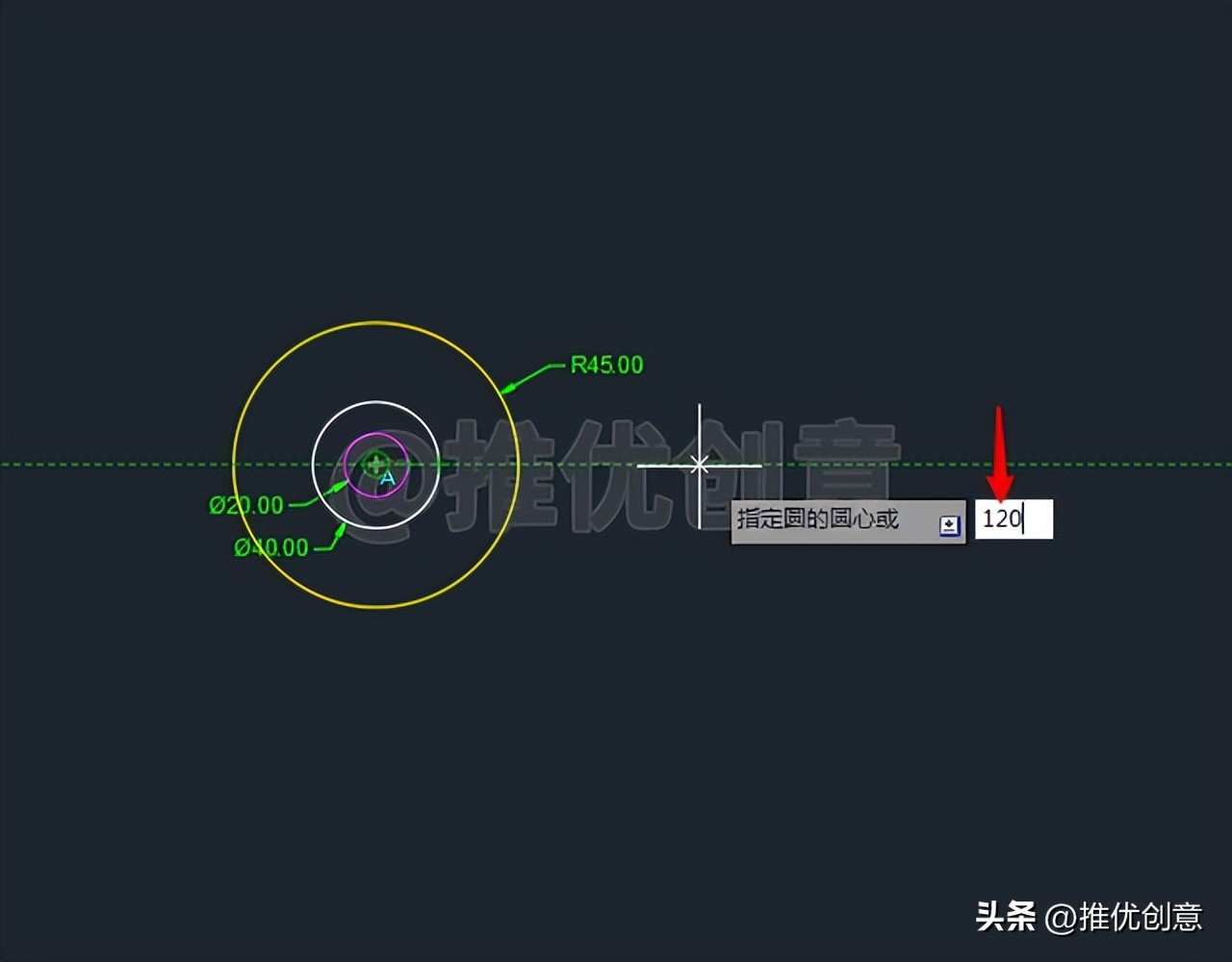

2.4、向右缓慢移动光标，当从圆心A引出一条绿色水平追踪路径时，输入“120”后回车，指定出圆心。

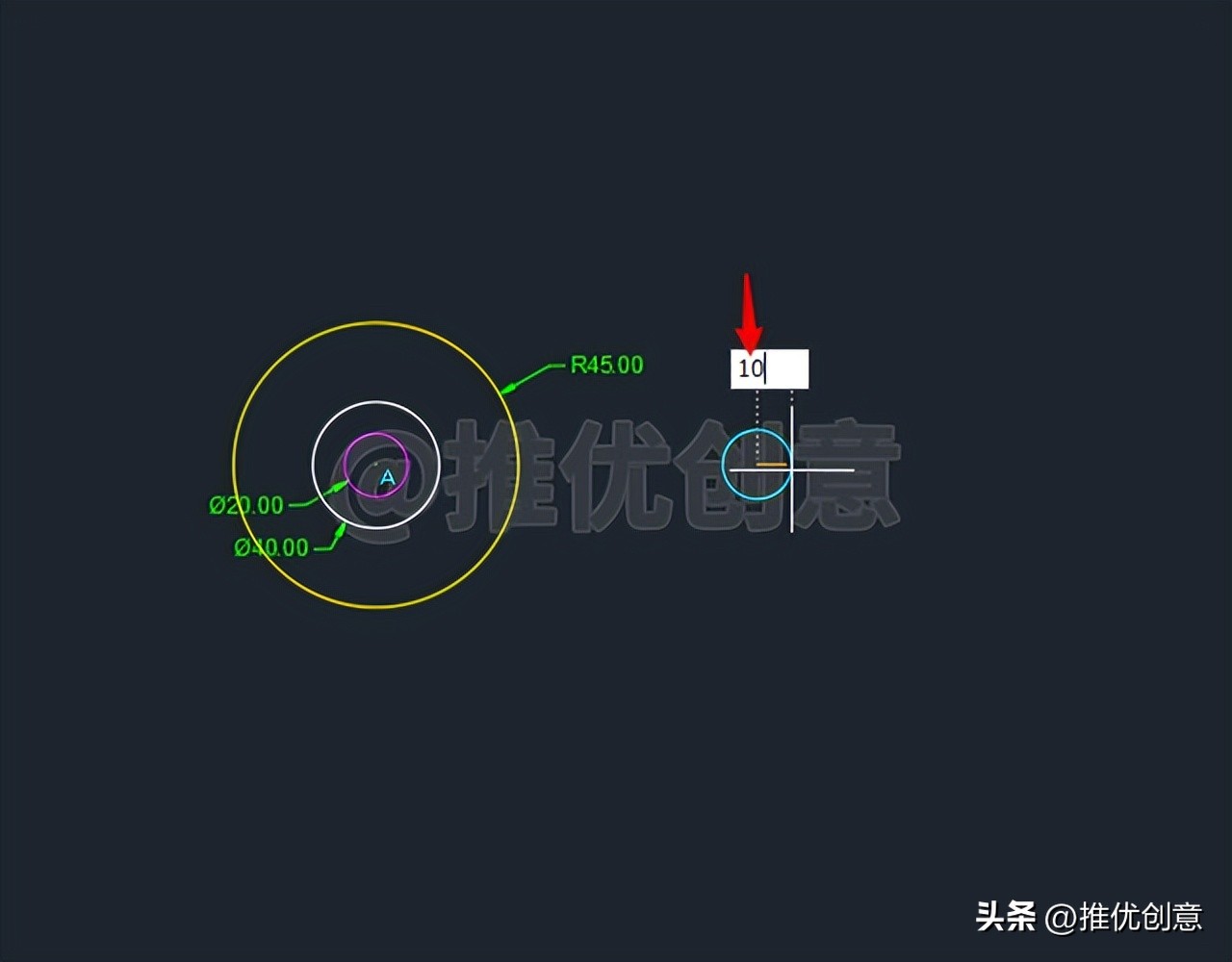

2.5、接着输入圆的半径值“10”后回车。

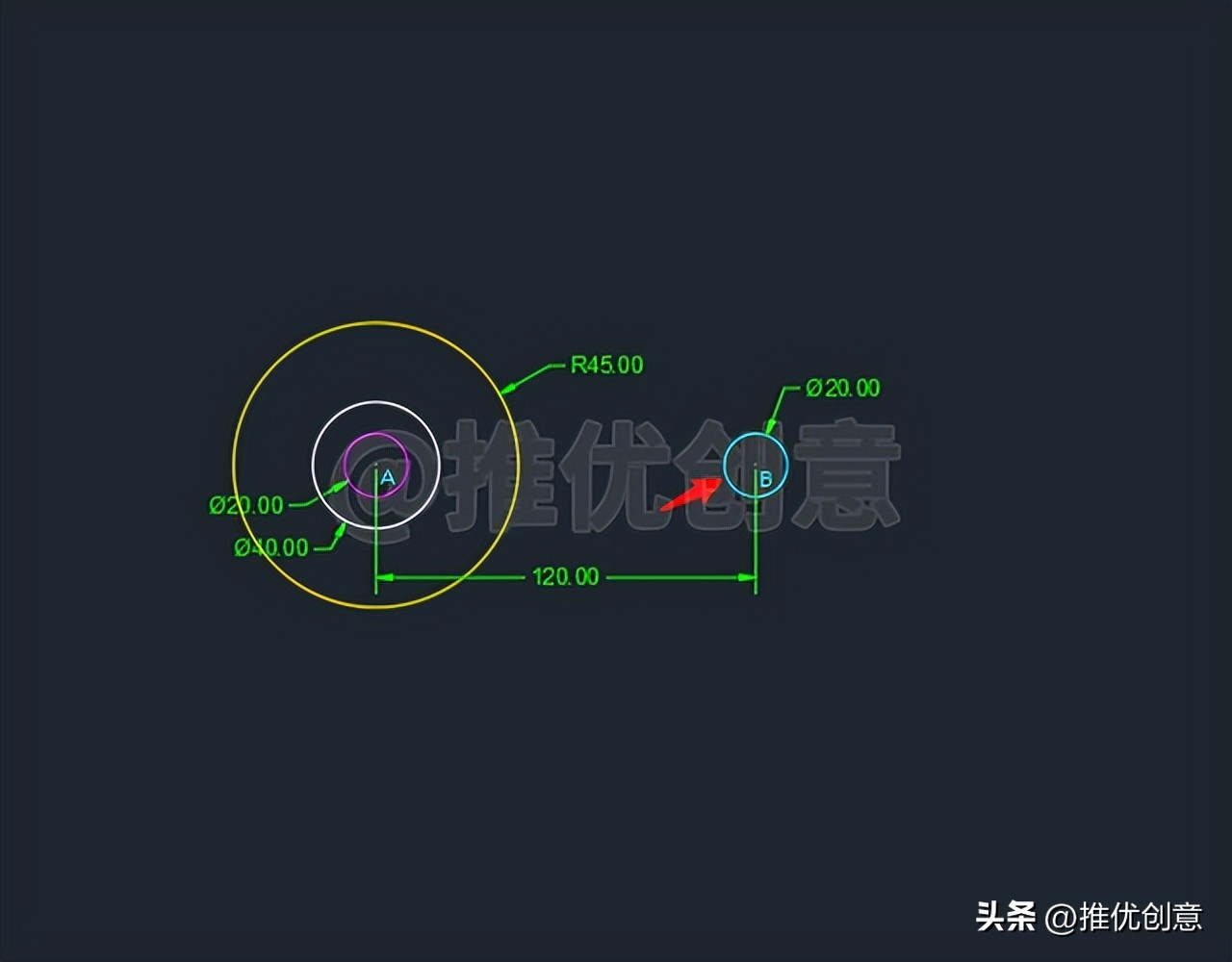

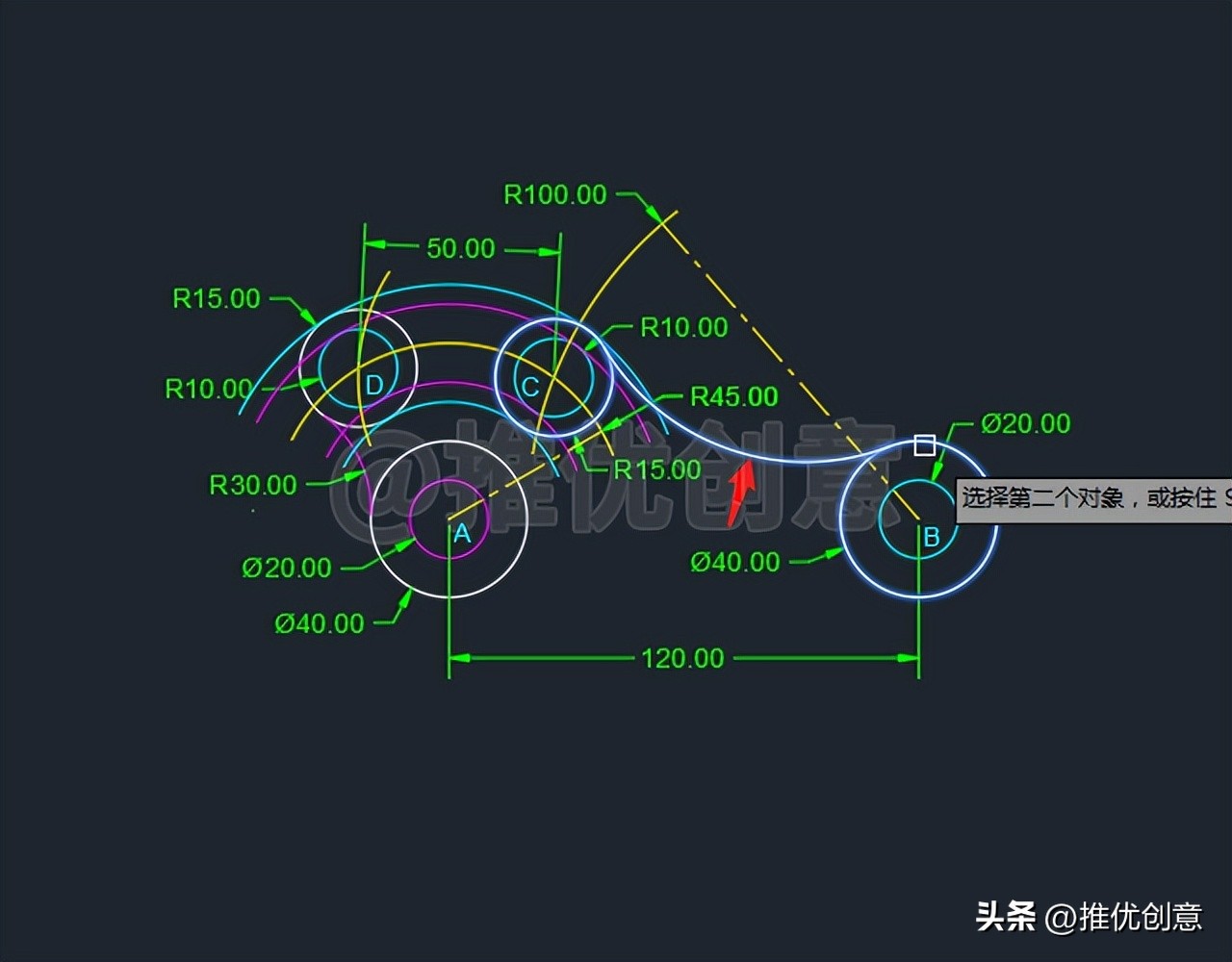

2.6、这样就通过追踪指定出圆心B，绘制出了一个直径为20个单位的青色圆B。

圆心B相对于圆心A的相对坐标值为“@120,0”。

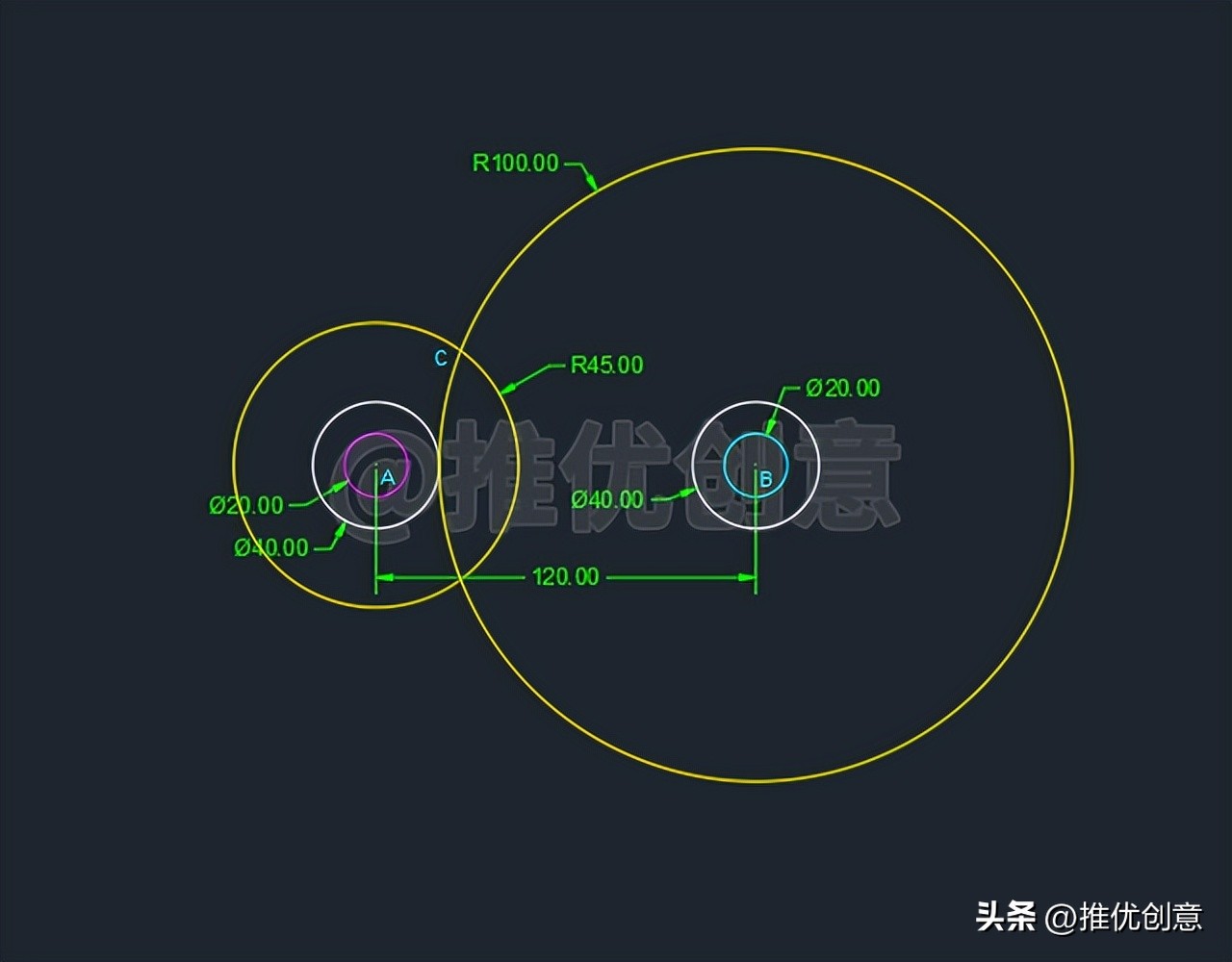

2.7、直接回车，再次启用“圆”命令，捕捉圆心B为圆心，绘制两个同心圆B，白色圆B的直径为40个单位，黄色圆B的半径为100个单位，设黄色圆B与黄色圆A在上面交于点C。

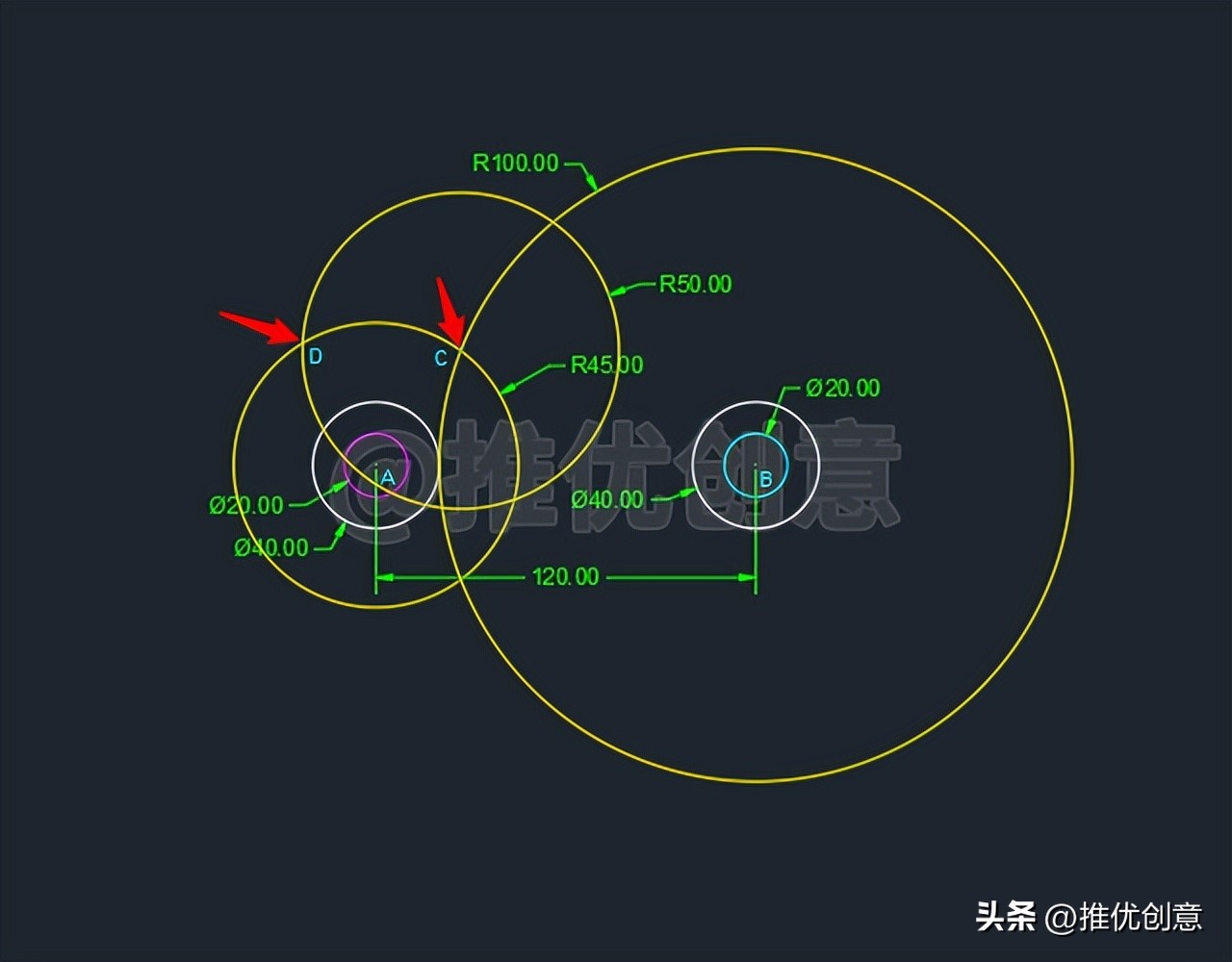

2.8、直接回车，再次启用“圆”命令，捕捉交点C为圆心，绘制一个半径为50个单位的黄色圆C，与黄色圆A在左边交于点D。

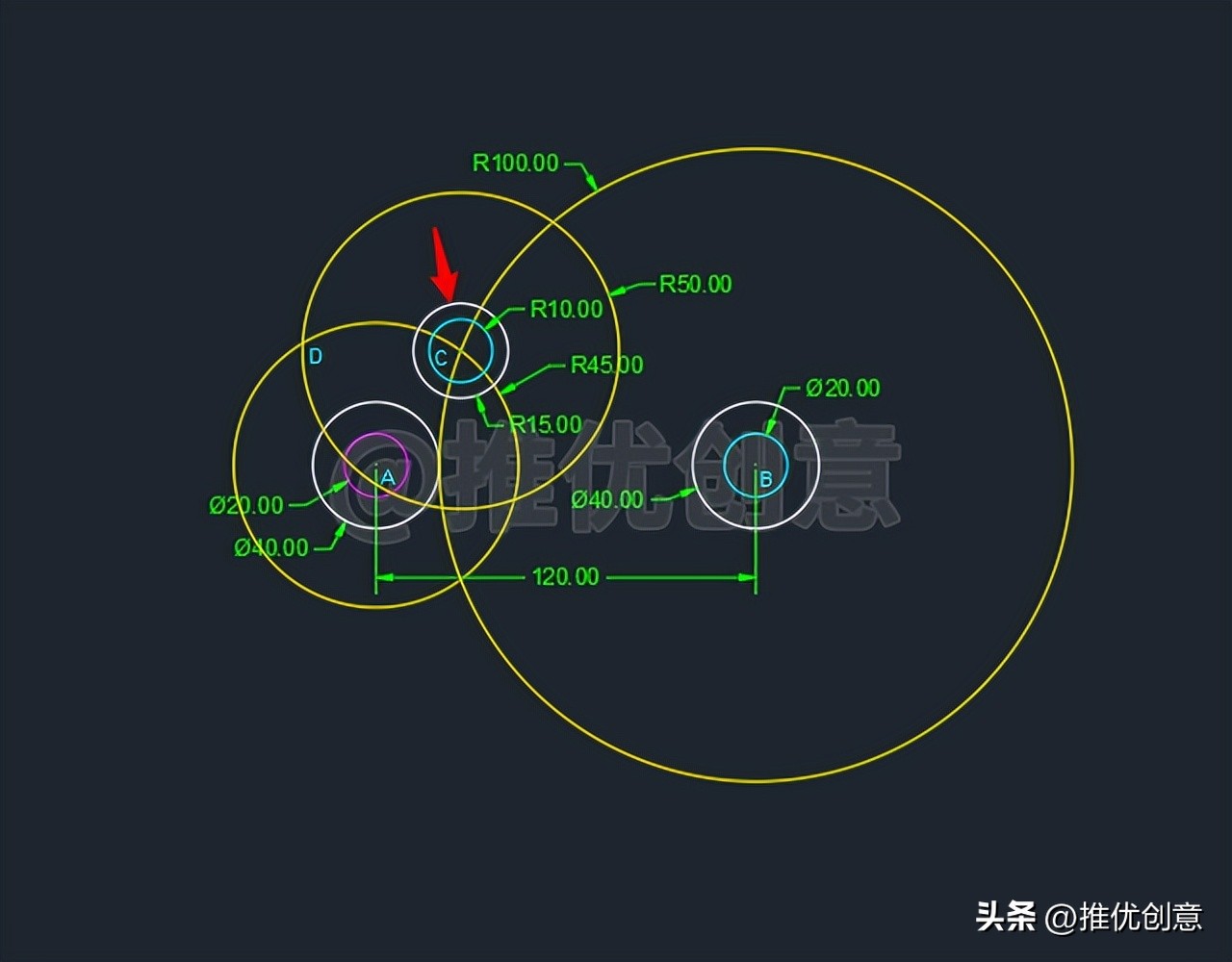

2.9、直接回车，再次启用“圆”命令，捕捉交点C为圆心，绘制两个同心圆C，半径分别为10个单位、15个单位。

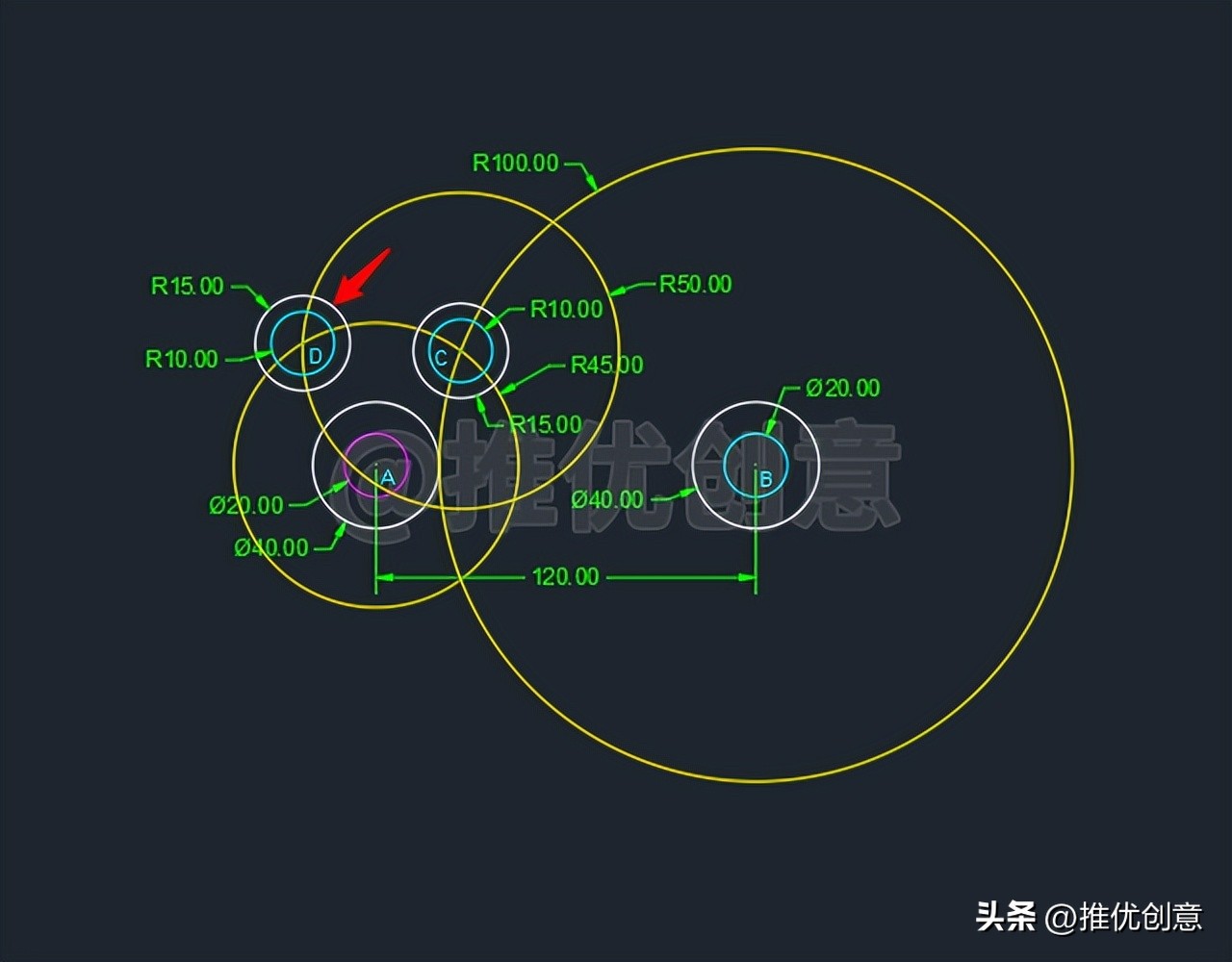

2.10、直接回车，再次启用“圆”命令，捕捉交点D为圆心，绘制两个同心圆D，半径分别为10个单位、15个单位。

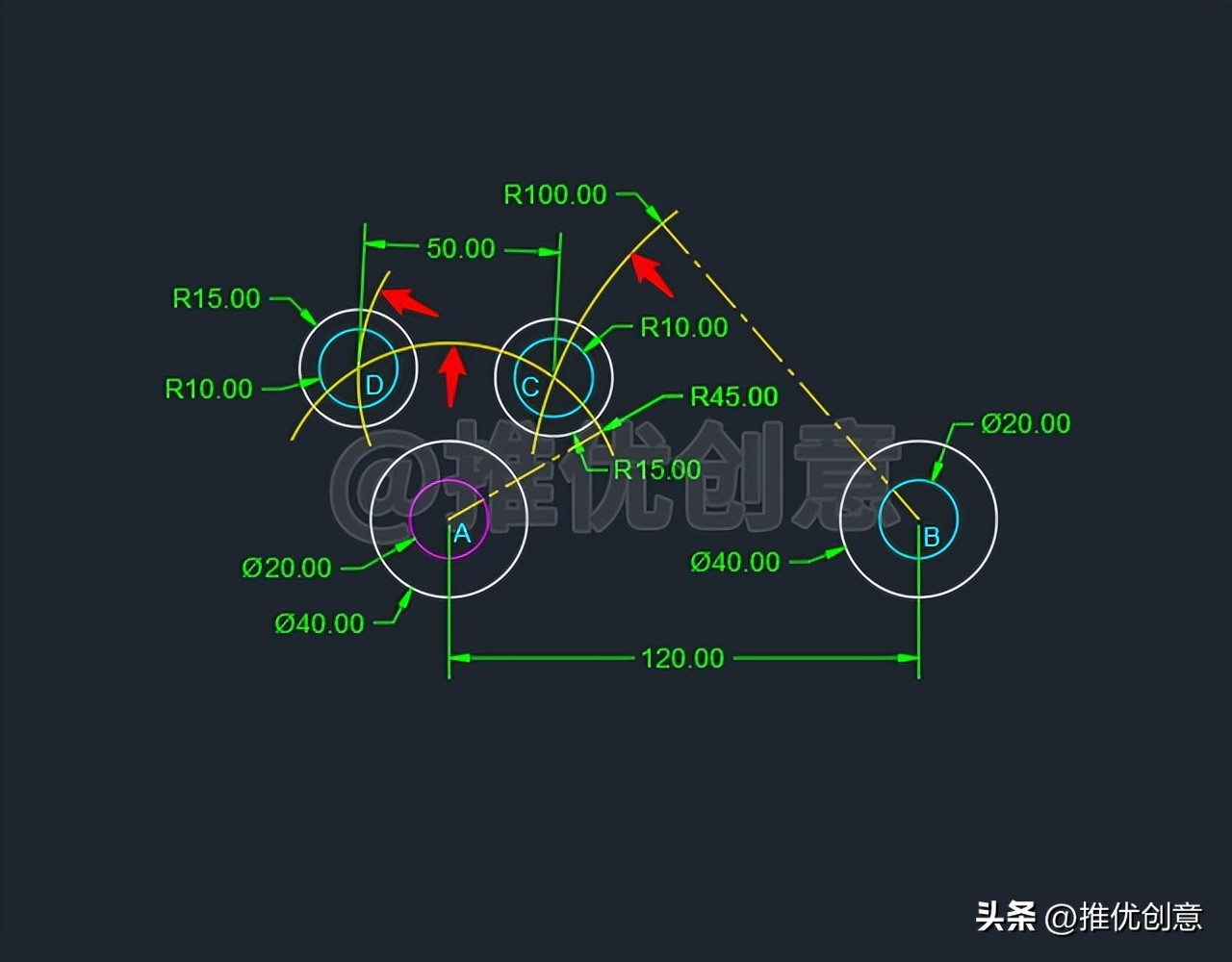

2.11、命令行输入“BR”后回车，启用“打断”命令，对黄色圆A、黄色圆B、黄色圆C进行打断，完成后如下图。

2.12、命令行输入“O”后回车，启用“偏移”命令，进行以下偏移操作。

将黄色圆弧CD分别向内、外偏移10个单位，得到两条红色圆弧。

将黄色圆弧CD分别向内、外偏移15个单位，得到两条青色圆弧。

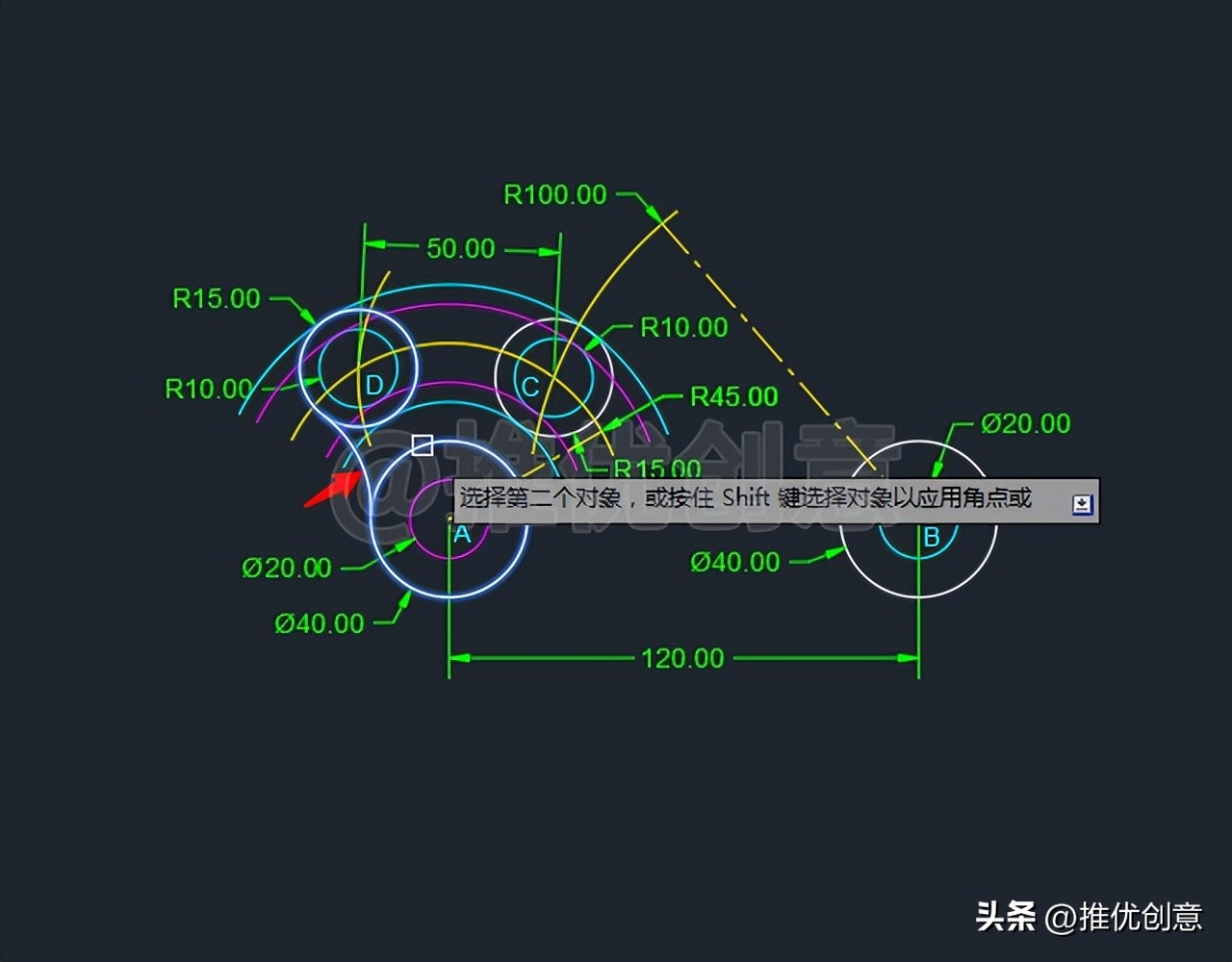

2.13、命令行输入“F”后回车，启用“圆角”命令，接着输入“R”后回车，选择设置圆角半径，输入圆角的半径值“30”后回车，对白色圆D与白色圆A倒圆角。

2.14、命令行输入“F”后回车，启用“圆角”命令，接着输入“R”后回车，选择设置圆角半径，输入圆角的半径值“60”后回车，对白色圆C与白色圆B倒圆角。

2.15、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

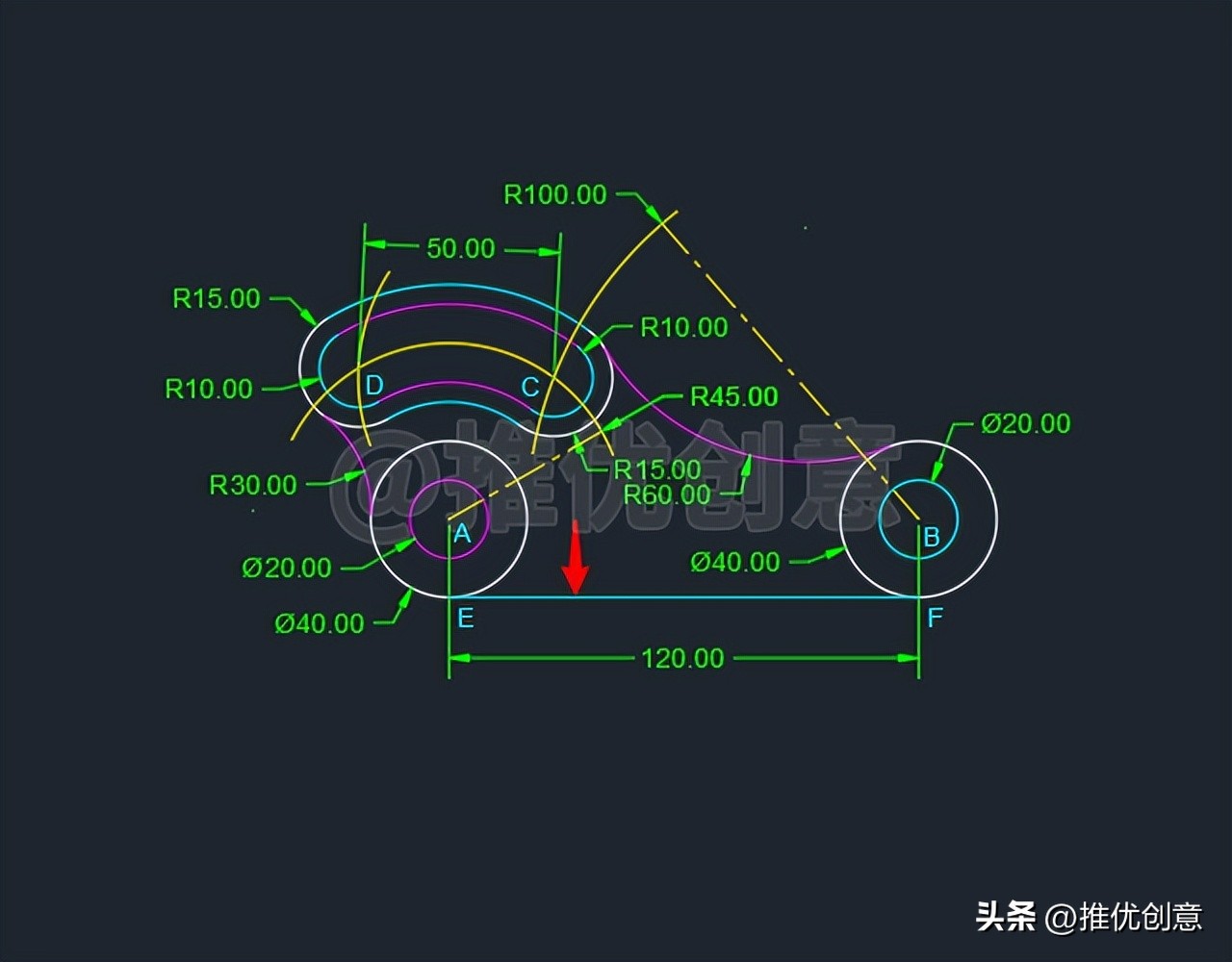

2.16、命令行输入“L”后回车，启用“直线”命令，捕捉白色圆A的下面象限点E、白色圆B的下面象限点F绘制一条青色水平线段EF。

至此，整幅图绘制完毕。

2.17、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
