以下文章来源于中铸网
随形冷却水路是激光选区熔化金属3D打印技术为模具冷却带来的变革性应用。增材制造技术的应用，避免了传统工艺交叉钻孔的限制，这使得模具设计师能够根据冷却要求设计不同的随形冷却回路，使得模具以一致的速度冷却散热，促进冷却的均匀性，减少冷却时间。
近年来，金属3D打印技术在汽车压铸模具镶件制造领域得到了应用发展。然而，与航空航天等得到国家战略支撑，并对制造成本不敏感的领域不同，汽车模具是市场化的大规模制造行业。这意味着，能够在该领域扎根的制造技术，在能够满足交付能力的同时，需兼具成本优势。金属3D打印压铸模具制造也不例外。《金属3D打印在高压压铸模具上的发展趋势》一文，从材料开发、专用3D打印设备开发等角度，对金属3D打印压铸模具制造成本进一步下降的可能性进行了探讨。本期3D科学谷将对该文进行分享。
不论是模具还是铸件，降成本、短交期方面的需求，可能会前所未见的强烈。同时对质量需求还不会降低，甚至更高。从近两年来特斯拉结构件以及比亚迪动力总成件的情况来看，一方面，模具寿命普遍短于传统车企，铸件良率普遍低于传统铸件，体现出新部件的生产成熟度还有提高空间；另一方面，车企对高集成度压铸件青睐度与日俱增，即便模具寿命低、产品良率低也照样开发，这与汽车销量是直接相关的。
同样是2000+吨级的模具以缸体为例，就算比亚迪寿命仅5万，良率80%，丰田寿命20万，良率99%，问题多多的比亚迪模具还是王道，毕竟车卖不出去再高的寿命、再高的良率都没有意义。如今，新能源抛弃油车，就如同当年70年代全球石油危机时，小排量抛弃大排量、底特律从巅峰跌落至鬼城是极为相似的。也就可以理解为何以汽车产业为支柱的湖北，今年如此的“壮士断腕”。
在此趋势下，目前1.2-2元/g的3D打印模具价格，必然还要下降才能满足市场的需求。粉末公斤价下降到100元级，也就是0.1元/g，50元/H的时机费下每小时打印克重如果在125g以上，打印克价就可能来到0.4元/g，那么打印成本就会与进口粉末钢相当，对外报价也会来到0.8-1元/g这个级别。也就是说在一套模具上花费8-10万就可以收获100kg的3D打印部件。
以一体化结构件模具为例，如果善用这8-10万的3D打印部件，对铸件控砂眼、控热平衡、控粘模，对模具优化水路、优化钻孔加工、优化顶杆布置，这些改进对于一套总价1000-1500万的大模具来讲，可能就不仅仅是比较划算，而是非常物超所值了。
可是要实现如此程度的成本压缩，就需要3D打印行业从业人员的共同努力了。与航空航天等大量依赖国家支撑的行业不同，汽车模具是市场化的大规模制造行业，与其相关的模具正是为数不多的能够让金属3D打印行业真正自己养活自己的点。而要在这个点上养活自己，就必须实现规模化，规模化了才能价格合理化。价格越合理化，原本属于传统模具钢和机加工的市场就会越多的转移到3D打印这里。
我们讲3D打印要“从头越”，根源也就在这里。谁能进一步的下探价格，谁就能更好的跟上汽车行业新能源革命的步伐，谁就能获得更多扩大规模、站稳行业脚跟的机会。这与国内目前3D打印行业更多专注于航空航天能源医疗产业、更多研究工作倾向于钛合金、高温合金的趋势其实是很大程度上相反的。接下来，文章将从粉末和3D打印设备两个方面深入探讨。
金属3D打印粉末材料
在全国的粉末产能中钛合金、高温合金仍是主力，利润上它们也是主力。钢粉不仅次要，而且用于模具的粉仍不是主流，这就表明，实际上钢粉特别是用于模具的钢粉仍会有价格下探的空间。模具钢粉中应用于注塑模具的以CX类时效硬化不锈钢为主，应用于压铸模具的以1.2709类（18Ni300）马氏体时效硬化钢为主。这两类粉之所以被优先引入模具行业是因为它们3D打印性能优良，不容易裂，对预热要求低。实际上这两类粉本身就是易焊材的常用料。很多焊补公司的所谓“拿手绝活”，正是基于各种渠道获得的时效钢焊条来实现的。
以1.2709为例，北美一般称为C300，作为传统材料其具有不错的韧性以及显著优于H13的抗回火性能，所以早在70年代人们就知道如果用C300、C250做压铸模具，龟裂寿命往往是H13模具的3倍以上。但是因1.2709材料过于昂贵的价格（动辄1000元/kg以上，主要来自昂贵的冶炼成本）使得它基本不可能被大规模应用到商业模具中。借助3D打印以粉末形式重新来到压铸模具市场后，高Ni高Co的合金成分又阻碍了它粉末成本的进一步下降。很难降到200元/kg以下，除非赔钱做。2709虽然具有优秀的抗回火能力，但是对于3D打印压铸模具来说，并非是第一性能。这是因为首先3D打印模具不是用来提高寿命的，而是借助随形水路用来实现额外功能的。所以模具需要高导热能力以充分发挥随形水路能力、降低水路设计难度，而2709的热导率仅为H13的三分之二以下。其次，当随形水路设计到位后，模具本身的热负荷降低很多，不需要特别高的抗回火能力也能实现较好的寿命。这也就导致了2709导热能力不足、抗回火能力过剩这种尴尬情况，被市场淘汰基本是注定的。
目前市场上的下一代压铸3D打印粉主要是H13类，包括市场钢各类知名钢材制粉如DAC55、Dievar、W350等等，不一而足。合金成本要比2709等时效钢类更低。从钢材分类上来看这些包括H13在内的材料，都属于二次硬化中温高强钢，经550℃以上回火，适用于500℃下仍需要强度的工作环境。相比于300M等低合金高强钢，它们的5Cr成分使之具有极为出色的淬透性及淬硬性，适应大厚度大截面模具的热处理。但是3D打印模具至少目前来说显然不是大截面的，所以这部分同样存在性能过剩，这部分完全可以通过降低Cr含量而转移到更优秀的导热性上。并且高淬硬性对3D打印成型过程是不利的，易裂，所以这类粉的打印过程一般要比2709等时效钢要慢一些。下一步的开发方向就是如何进一步提高导热性，如何进一步优化可打印性。
粉末种类经过进一步优化后，结合国内的制粉能力，确实有进一步降低粉末成本的可能。届时粉末种类预计也会在不断的迭代中得到明确和统一。
3D打印设备
国内厂家在开发大型打印设备方面已经领先世界。得益于国家支撑的航空航天等项目，大型设备打印大型构件，国内诸多厂家已经有了相当丰富的实践经验。从技术难度上讲，大量采用复杂网格结构的钛合金、高温合金部件，比只需要做随形水路的3D打印压铸模具要难得多，钛合金天生的低导热使得它的应力累积相关问题也比钢严重得多，各类品控需求在设备端催生出各类监控需求及相关设备、方法，包括但不限于：
声信号—声学传感器—气孔率、裂纹、铺粉高度；
光信号—高速摄像机、光电二极管—粉末熔凝、熔池形貌、交叉污染；
热信号—热像仪、CCD相机—熔池面积、熔池温度、熔池尺寸/飞溅/冷却速率；
3D打印机的激光源、振镜、风场、程序等等方面已经相当充分的市场化，价格下落很多。涉及品控的上述功能及相关配件、系统，如果是针对特型粉、专一用途例如模具打印的特型机来配套，并且规模化，价格必然是要下探的。也就是说，专机专粉+规模化，必然会将成本进一步下降。3D打印中打印机机时费是粉末之外的最大头。国内包括铂力特、E-Plus在内都推出了10激光的米级通用设备。按每个激光头成型效率15cm3/h计算，10头总共为150cm3/h，一小时约打印1.2kg，专用机不换粉的话机时费目前可到500元/h，相当于克价不到0.42元/g。与上面估算的降低后克价已经很接近了，并且显然如果是特型机的话还有再优化的空间。
所谓特型机就是专门打印模具、或者特定模具部件（镶件、水套、型芯等等）的设备。通用机的设计是要满足打印铝、钛、镍、钢等多种材料、多种部件的需要。所以要多方兼顾、追求通用性。也就必然很难针对专一用途进行优化、降成本。对于模具打印而言，特定的粉末、特定优化的激光、尺寸、基板、刮刀，必然效率要超过通用机，也就会让成本进一步下降，效率进一步提高。
未来趋势
以上，作者分析了3D打印压铸模具进一步降低成本的可能性。通过这些分析，甚至可能看到金属3D打印模具追赶传统机加工减材制造的背影。可以想象如果3D打印做模具的总价真的来到0.5元/g，或者说500元/kg这个级别，很多模厂将会评估下一台设备到底是该投一台NC还是一台3D打印机了。3D打印的灵活性优势会被最大程度的发挥出来。这个所谓的灵活性不光是讲随形水路带走热量这一个层面，而是讲模具的性能有机会被控制、从而实现最大的性价比。
模具失效主要有两种，或早或晚总会发生的必然类失效，比如热龟裂；以及受各类因素影响的偶发类失效，比如开裂漏水掉块。在目前汽车新能源革命的场景下，5万模内必然失效程度可接受/不发生偶发失效的镶件，比50万模必然失效程度可接受/不发生偶发失效的镶件要实际得多，性价比高得多。因为新车迭代太快，就像智能手机刚出来时一样，很多设计半年后就过时，生产工具过长的寿命并无意义甚至是负担。同样为了多余寿命而支出的多余强度、多余韧性、多余价格、多余交期，对于企业来说都是不利的。3D打印借助于随形水路，可以有机会来调控模具的生产负荷，通过合理设计可以使一款经济合适的粉材及打印工艺满足使用需求，也就不必在这些地方再进行额外的支出，从而为企业降本增效。比如原先一个镶件需要PVD来抗粘铝，现在做一个3D件，粘铝5万模内很合适，那么PVD的成本也就节省了。其他方面亦是如此。
文章来源中铸网
网站投稿 l 发送至2509957133@qq.com
根据科学中国，未来的十年,电池工业将经历一场革命性变革,目前的技术格局将会发生改变。在这场变革中,固态电池被视为备受瞩目的技术方向。在2022年7月21日举办的世界动力电池大会上,中国科学院院士欧阳明高指出,从技术角度来看,固态电池是最值得重视的技术之一,预计在2035年之前,将能够规模生产能量密度为500Wh/kg的下一代电池。然而,由于各种原因,制造固态电池一直存在一定的难度,迄今为止尚未真正投入生产。但是,随着3D打印技术的发展,它有望改变这种状况,帮助生产下一代电池。
3D打印固态电解质结构过程示意图(Materials Today, Sun Xueliang et al.)
3D打印电池的市场前景十分广阔,其应用不仅局限于电动汽车,还包括手机、可穿戴设备等众多领域。然而,在实现真正的规模生产和具备商业竞争力之前,仍需要克服一些挑战。其中,更高精度和多材料一体化打印技术是3D打印电池走向批量制造需要解决的主要问题。
经过多年的发展,无论是设备还是材料,已有多家公司从实验室走向生产车间,将3D打印电池推向市场。在国外,像美国Sakuu Corporation、德国Blackstone Technology、美国6K、英国photocentric等公司已经开始进军这个领域。而在国内,也有像高能数造(西安)技术有限公司这样的企业在积极探索3D打印电池技术的应用。
高能数造3D打印全固态电池样品
高能数造(西安)技术有限公司是一家专注于新能源电池制造的公司,于2021年正式进入新能源电池3D打印领域。作为全球新能源电池3D打印技术的先行者和创导者,高能数造在西安交通大学快速制造国家工程研究中心长春3D打印创新中心孵化而成。该公司自主研发了浆料挤出层叠SEL增材制造技术,并推出了可根据用户需求定制的电池专用3D打印机。这一技术实现了低成本且快速的制造复杂形状的电池,同时具有独特设计的3D结构。作为国内首家聚焦并推出3D打印电池设备的产业化公司,高能数造致力于为新能源电池制造业提供更加高效、智能化的解决方案。
近日,高能数造推出了一款全新一代的电池3D打印设备,可实现10μm级高精度、高设计自由度的全固态电池一体化智造。这款设备具有广泛的材料适配性,无需特殊改性调整即可直接使用不同材料实现电池的一体化制造。此外,设备还可以通过创新的结构设计改善全固态电池的固固界面,有效提升电池性能。该设备针对不同的正负极材料,可以打印不同的电解质层,实现阶梯化电解质层的有效制造,从而解决了全固态电池固固界面阻抗大的问题。此外,设备还可以在电极层表面原位固化电解质浆料,形成紧密结合的固固界面接触和连续的离子传输路径。据悉，这款设备的问世将推动全固态电池实现产业化制造,为电动汽车、电动航空、智能穿戴设备等领域提供更优质的电池产品。
“一座景德镇，半部陶瓷史”，这座容颜苍老却质朴执着的瓷都，一炉窑火已燃千年，淬炼着城市的泥土。时间更迭，它那悠久古老的文化情调和内敛优雅的美学气质以瓷之身、瓷之工艺流传下来。但传统陶瓷制作工序繁琐、匹配精度不高，亟需拥抱新科技，才能在现代的熊熊炉火中涅槃。
同兴模具就是这样一家在科技的风口积极思变的陶瓷制造商。同兴的匠人们正借助先临三维的3D数字化技术改变着陶瓷设计制作流程。
传统模式下陶瓷设计的挑战
精准度低：传统陶瓷设计在图纸绘制、实物测量和模型制作环节主要运用手工和传统测量工具，这受到设计者经验、制作材料和环境等外在因素的限制，存在较大误差，特别是当工匠把手工绘制的图纸向立体模型转换的过程中，匹配精度不高。
© 视觉中国
设计表达误差较大：在陶瓷设计方案的推进过程中，设计师需要就产品本身与各方人员进行交流与探讨，设计表达就显得尤为重要。依靠手绘效果图的表达方式不能很好地传达立体效果，这种二维的展示形式与最终的产品有一定的差距。
© 视觉中国
耗时耗力耗材：图纸与模型的低匹配性、设计师无法交付需求方满意的作品带来的直接后果就是反复修改，返工不仅会加大工匠的工作量，影响设计项目的进度，还有昂贵的花费。另外，传统设计手法下陶瓷最终烧制成型之后才能看到设计的效果，如果设计环节不理想，需要重新进行优化设计，同样耗时耗力耗材。
3D数字化助力陶瓷设计流程
接下来以设计制作小兔子陶瓷为例，一起感受三维技术如何助力陶瓷设计流程，为上述问题提供3D数字化解决方案。
01 三维扫描建模
使用先临三维EinScan Pro 2X Plus 多功能手持3D扫描仪扫描小兔子泥模，因泥模尺寸较小，本次采用的是2X Plus的固定式全自动扫描模式。该模式下单幅扫描时间不到0.5s，仅需3分钟左右即可完成该泥模的高精度三维数据采集。
扫描数据展示
02 模型设计
将扫描得到的陶瓷泥稿数据导入专业的三维设计软件，接着在软件内对模型进行形状修改或尺寸调整。

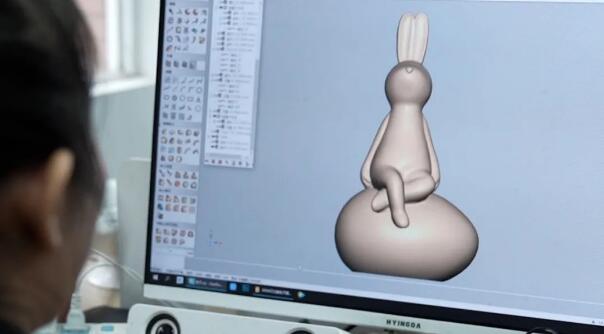

设计环节示意
