本文用Poe供电的交换机，可以给摄像头供电，摄像头可以不用单独接电源，只需要拉一根网线就可以了。水晶头的做法我就不介绍了，用T568B型接法。
详细连接样图
特别注意的是：进出主线（也就是连接到录像机相连的不带Poe供电的交换机端口，或者连接到下一组摄像头的交换机）只能插主线接口，不要插错，因为此接口是不带电源的。

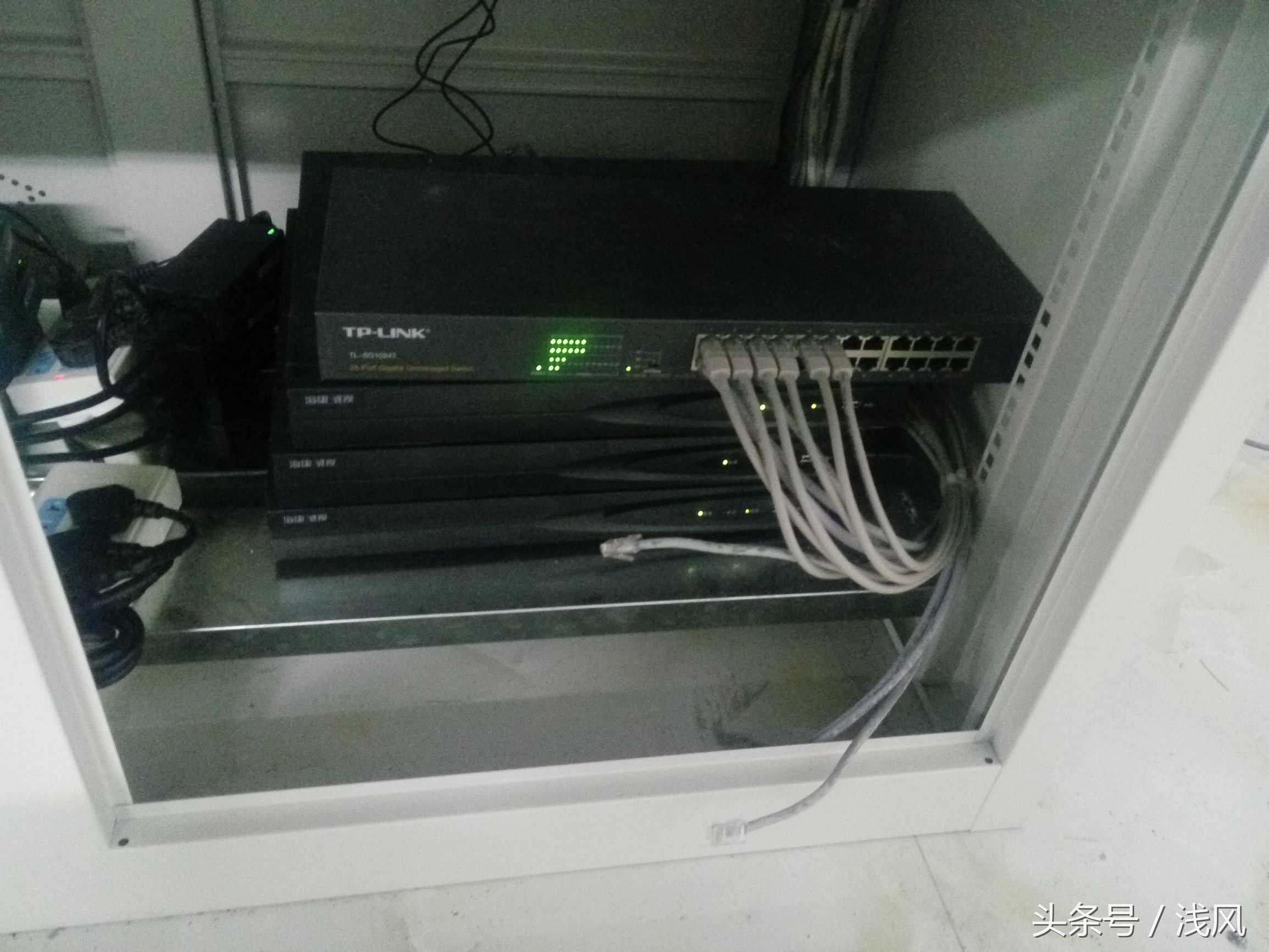

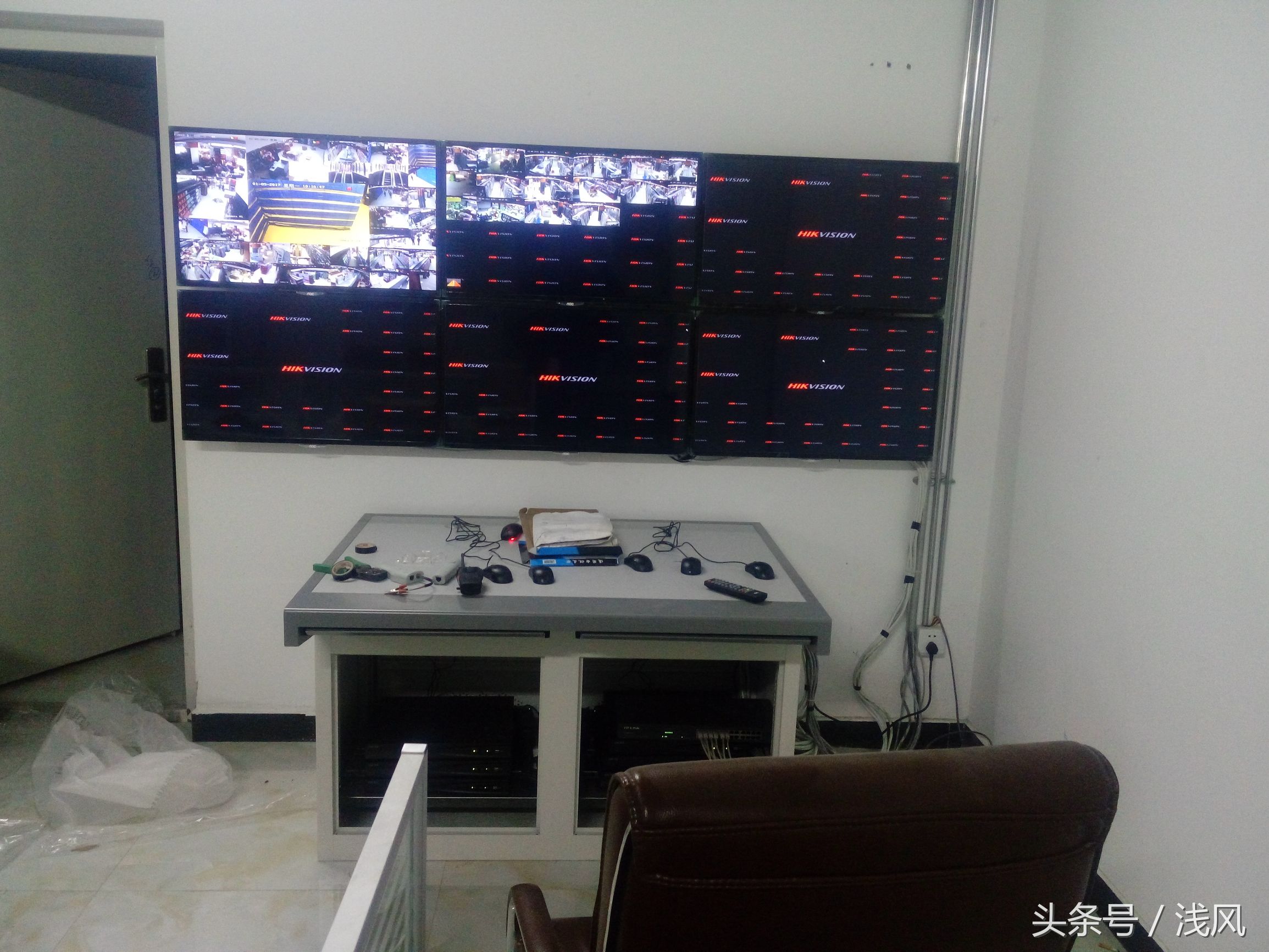

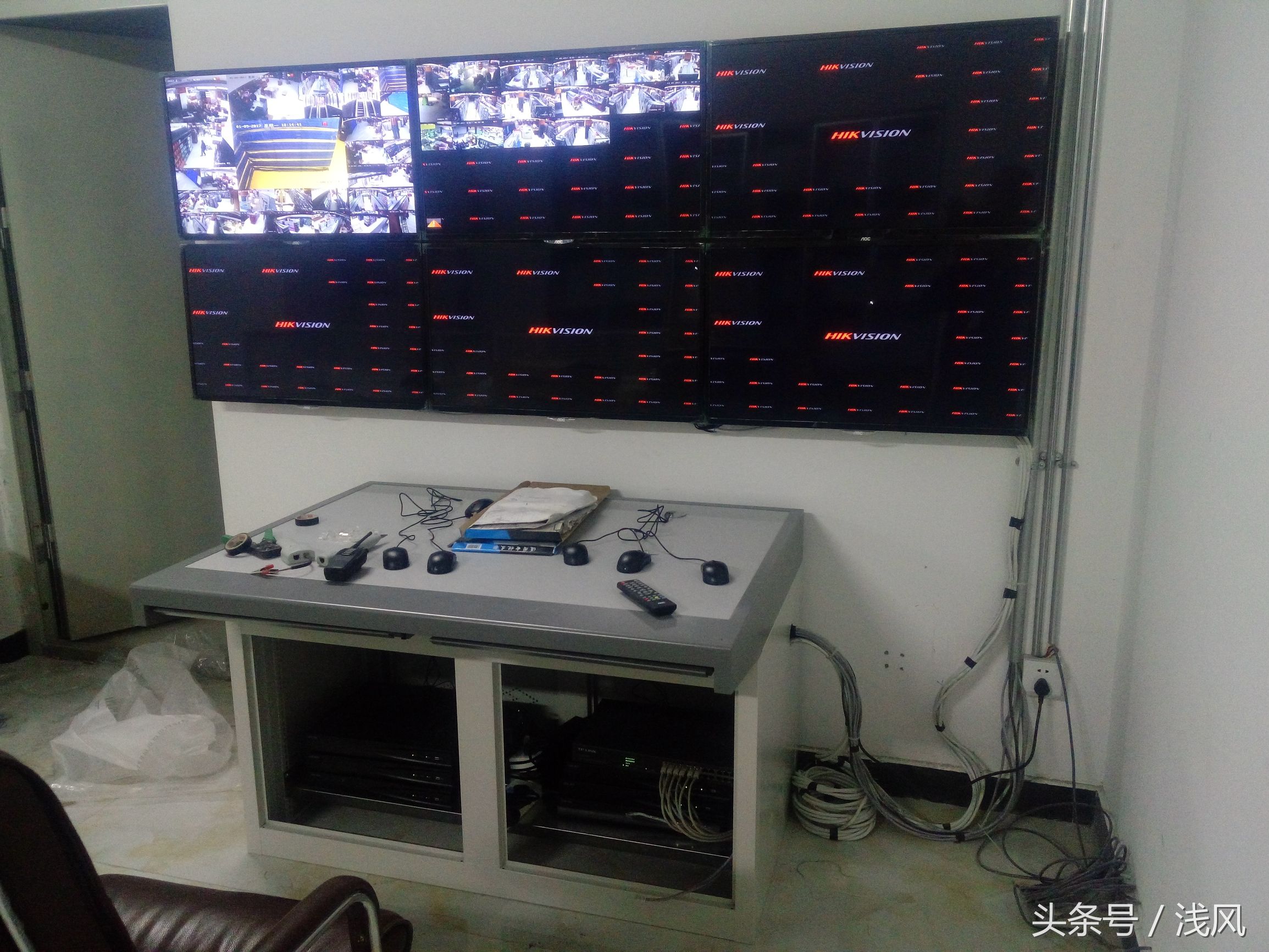

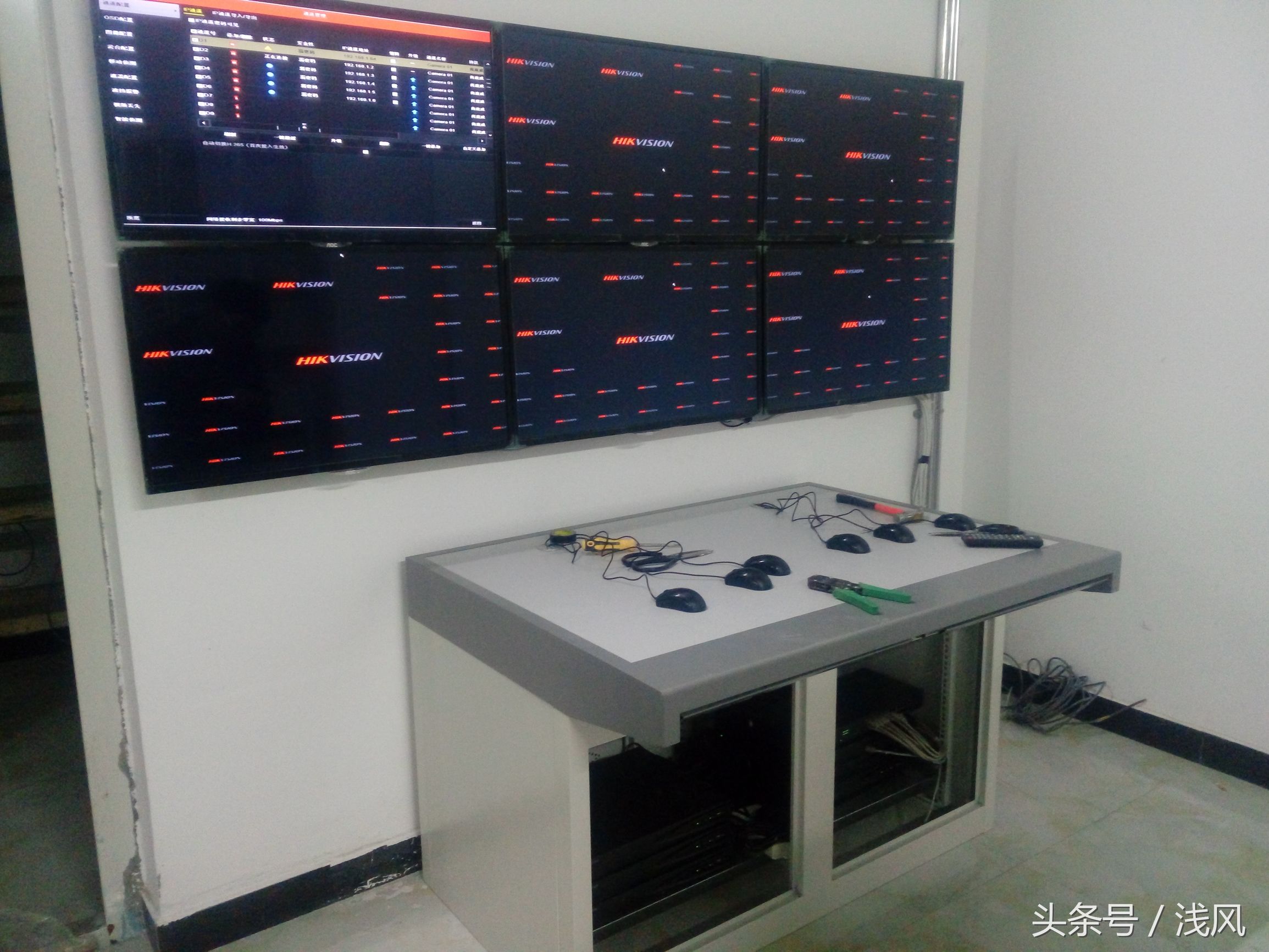

实物图片
本文使用海康录像机和海康摄像头。

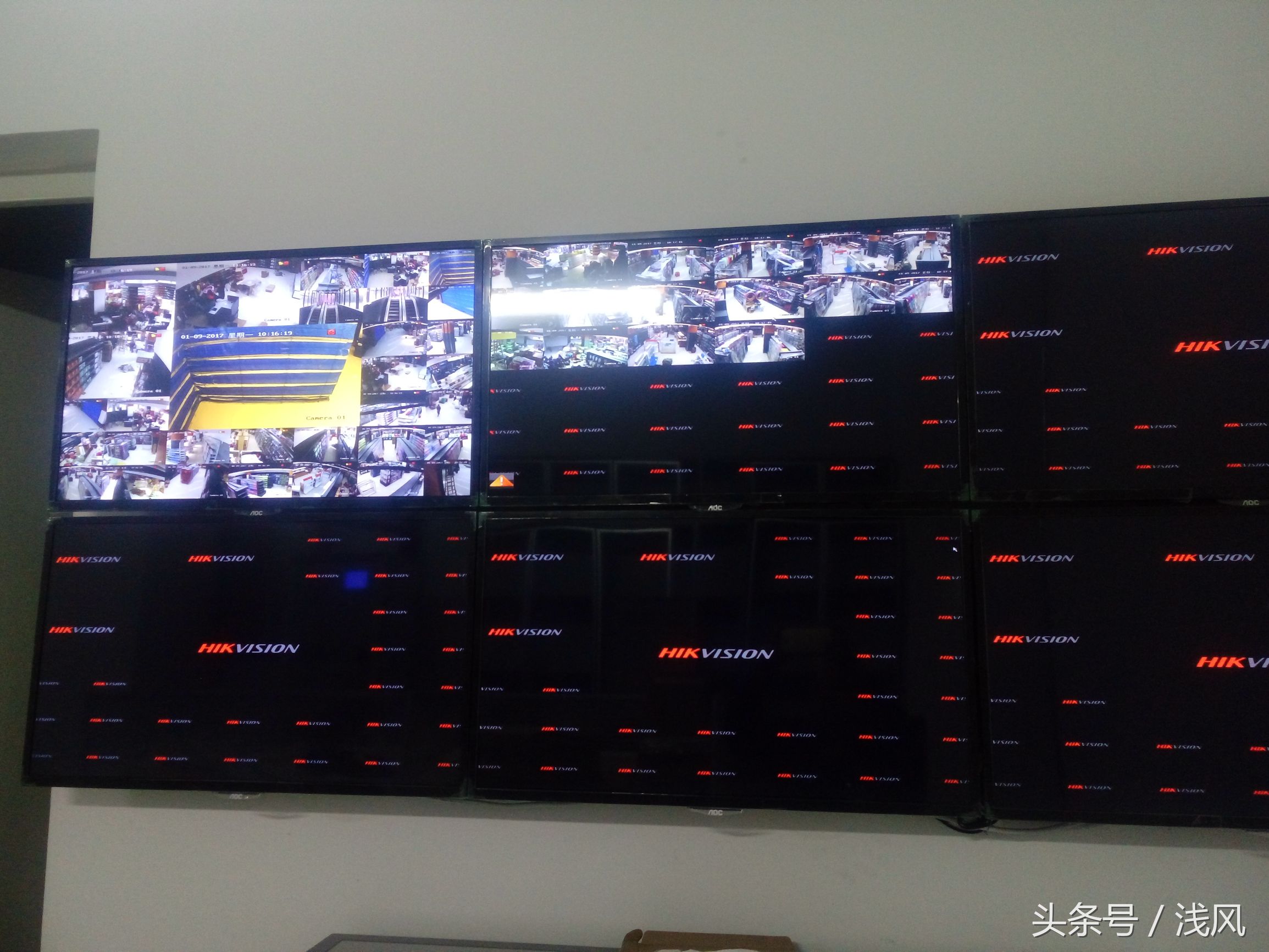

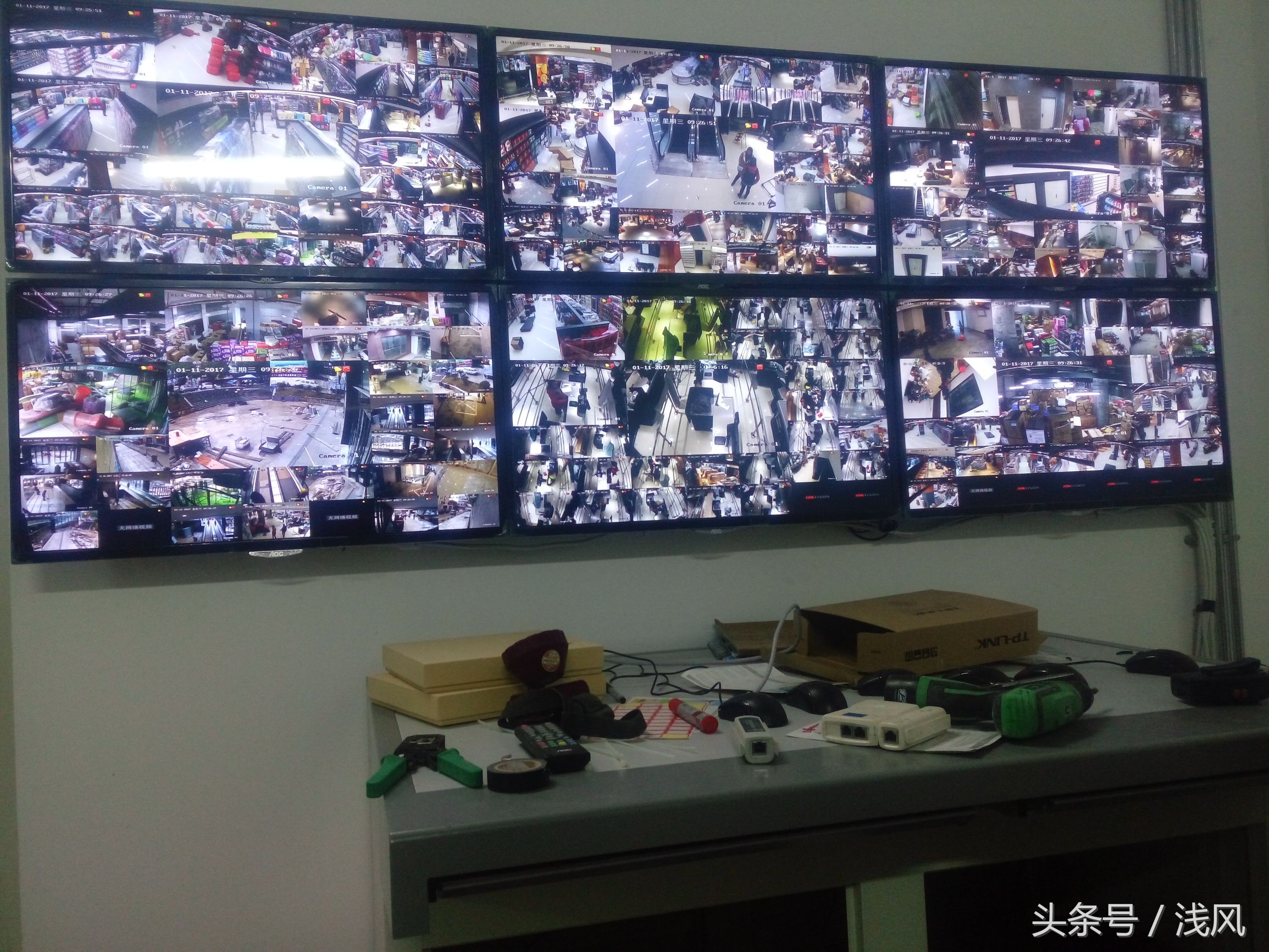

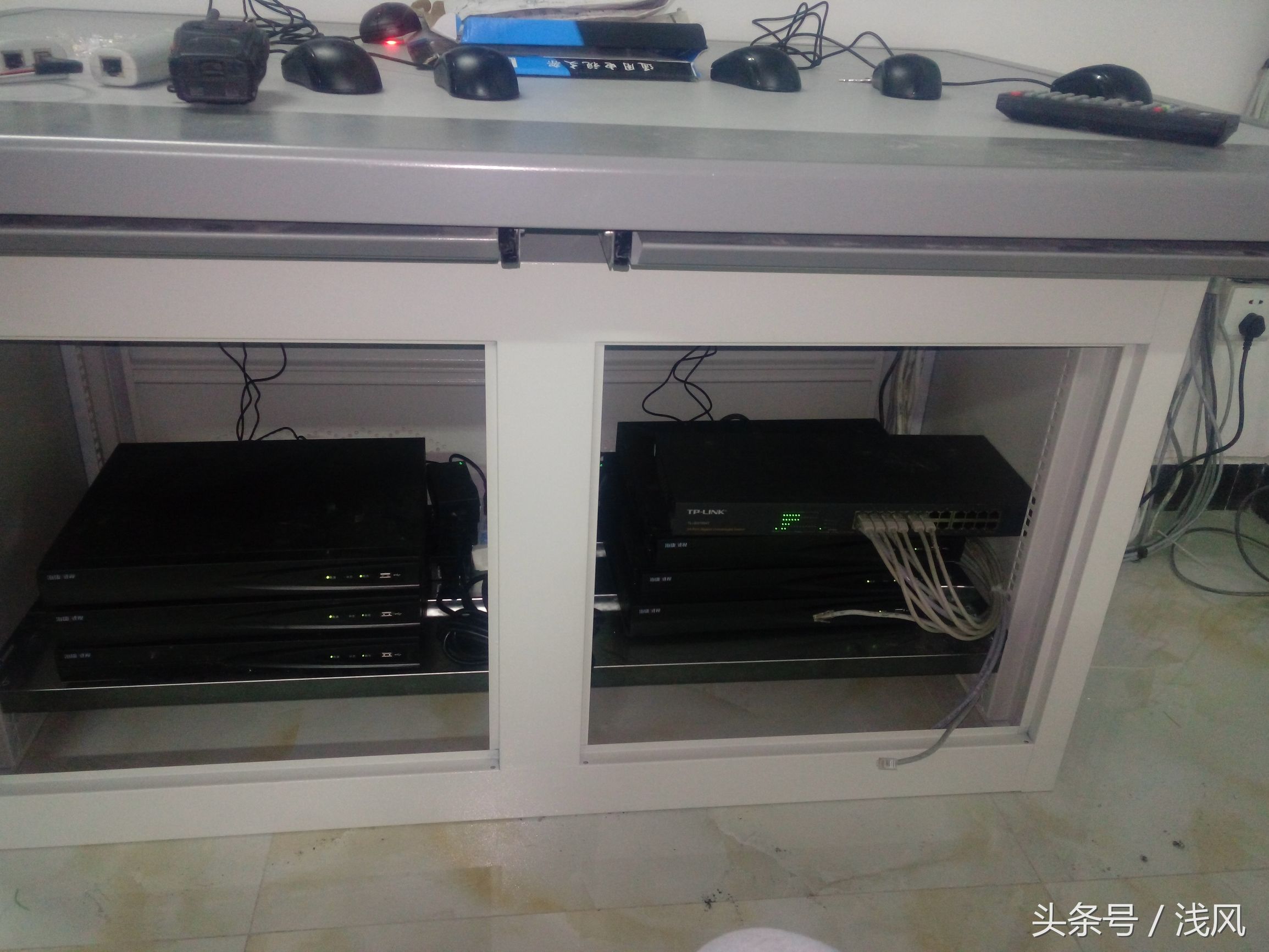

海康录像机6个连接6个显示器，6根网线连接一个交换机上（要不带Poe供电的）。
海康录像机第一次开机设置密码就不讲了。1号至6号显示器（也就是录像机）设IP：192.168.1.2至192.168.1.7，主IP地址是192.168.1.1。从1号显示屏（录像机）开始搜索设备，（最好暂时不要接入超过36个摄像头，此录像机最多显示36画面）之后激活一键添加就可以看到图像了。会自动分配IP地址从8开始到39。（我们只是选择的32画面）
2号显示屏（录像机）摄像头激活后就不能一键添加了，把另外32个摄像头接入后，只能手动添加IP从40号开始，一个一个的添加，如果使用一键添加会把以前的叠加，会出现不同的画面切换情况。
3号到6号显示屏（录像机）依次这样添加就可以了。
摄像头默认IP是64所以最好不要占用64号IP地址，免得冲突。而且IP自动分配到64以后全部都只显示IP为64要手动改IP为65及以此类推。
注意：布线时最好每一个交换机的主线直接拉到机房，且距离不要超过100米，（如距离过大可考虑用光纤连接）否则图像画面会出现延迟卡顿现象。
另：公共广播系统的喇叭接法，比较简单，拉一根双芯线（2×0.75以上），把所有的喇叭全部并联起来（当然喇叭用的是100伏的，普通8欧姆喇叭带变压器的）然后直接接到功放的100伏音频输出端子就可以了。更多精彩内容请关注我的个人公众号：W1088798
