做个笔记

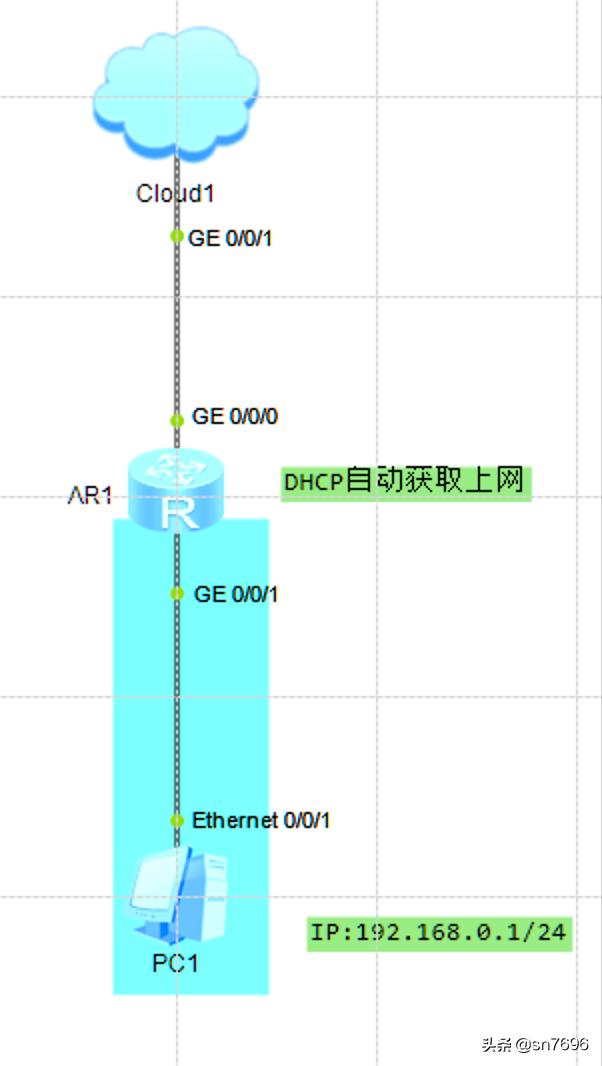

拓扑图

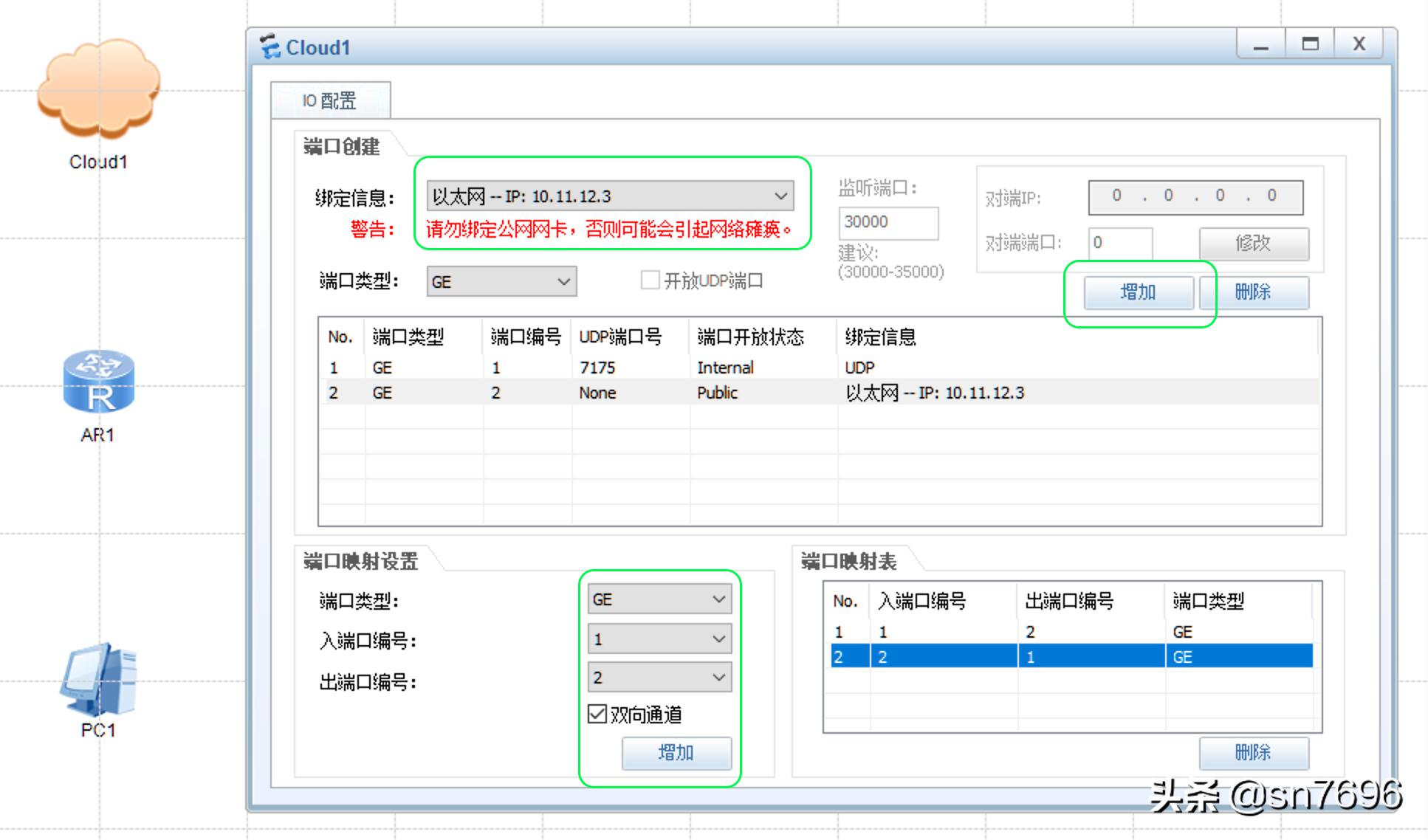

1、先设置cloud链接本地网络：
添加2条绑定信息，一条选择UDP，一条选择自己的本地连接（需要有DHCP Server分配IP地址并可连接互联网）。
添加了绑定信息后再添加端口映射，需要选择出入编号，不要选择相同的就可以了。
注：我选择的端口类型是GE，默认的是Ethernet，就是百兆网口，可以根据自己绑定的端口类型选择。
端口映射
2、配置AR路由器
<Huawei>system-view 进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR 修改路由器名称
[AR]dhcp enable 开启DHCP功能
[AR]interface GigabitEthernet 0/0/0 进入端口0
[AR-GigabitEthernet0/0/0]ip address dhcp-alloc 配置IP为DHCP获取
[AR-GigabitEthernet0/0/0]q 退出端口
检测是否连接到外网网关以及是否连接到互联网
检测外网网关及互联网
配置内网的IP地址池
[AR]ip pool neiwang创建IP地址池为：neiwang
[AR-ip-pool-neiwang]network 192.168.0.1 mask 24配置IP地址网络及子网长度
[AR-ip-pool-neiwang]gateway-list 192.168.0.1配置地址池网关地址
[AR-ip-pool-neiwang]dns-list 114.114.114.114配置DNS
[AR-ip-pool-neiwang]q
配置内网网关
[AR]interface GigabitEthernet 0/0/1进入端口1
[AR-GigabitEthernet0/0/1]ip add 192.168.0.1 24配置端口IP地址
[AR-GigabitEthernet0/0/1]dhcp select global配置DHCP分配方式为全局
[AR-GigabitEthernet0/0/1]q
配置ACL
[AR]acl 2001创建编号2001的ACL访问控制
[AR-acl-basic-2001]rulepermit source192.168.0.1 0.0.0.255允许源地址及长度
[AR-acl-basic-2001]q
[AR]interfaceGigabitEthernet0/0/0进入端口0
[AR-GigabitEthernet0/0/0]nat outbound 2001配置NAT地址转换
[AR-GigabitEthernet0/0/0]q
配置DNS服务器地址及开启DNS解析
[AR]dns server 114.114.114.114配置DNS服务器地址
[AR]display dns server查看DNS服务器地址
Type:
D:Dynamic S:Static
No. Type IP Address
1 D 1.12.11.10
2 S 114.114.114.114
No configured ipv6 dns servers.
[AR]dns resolve 开启DNS
3、检测
PC1地址为的DHCP自动获取，并可以ping通百度域名。
