1. 编制依据

1.1 合同文件及说明

本施工组织设计的编制原则：组织合理、技术先进、措施可靠、保障有力，确保各项目标满足招标文件、设计图纸及施工规范要求，充分展示企业技术优势，体现方案科学、先进的特点。

1.2 施工图纸

1.3 主要施工规范规程

工程概况

2.1 工程简介

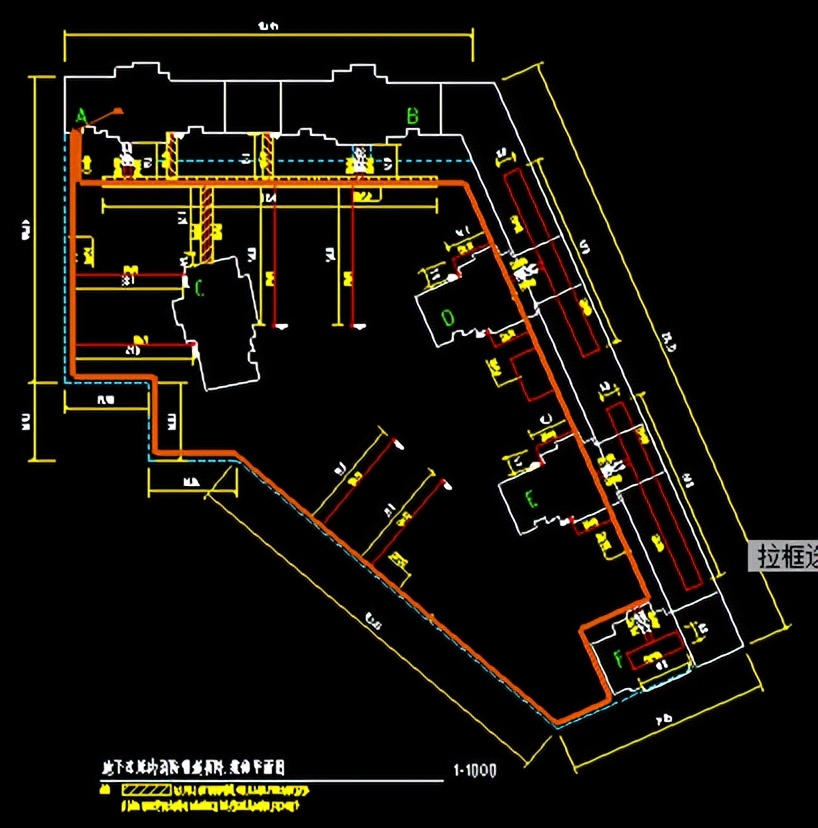

2.2 管道工程设计概况

2.3 重难点分析和解决

2.4.1 管道及附件拆除

本工程的地下车库内空间密闭，水电风各专业系统排布紧密; 在结构施工时要考虑预留合适的施工空间，因此要充分熟悉站房施工图纸以及综合排布图纸，针对此部位进行合理安排，避免发生材料设备运输不畅，影响施工进度。

施工准备

3.1 人员准备

3.1.1 项目部管理人员准备

项目部管理人员配备专业技术负责人一人。

3.1.2 架子队管理人员准备

管道施工班组配备工长一人、安全员一人。

3.1.3 劳务人员要求

3.1.3.1 工长、技术员、质检员、安全员具备相应的资格证书；

3.1.3.2 特殊工种具有对应的特殊工种上岗证；

3.1.3.3 技术工人获得国家或地方政府认可的合格证书；

3.1.3.4 普工具备一定的本专业工作经验。

3.2 物资准备

1.根据图纸计算工程量，编制物资技术规格书，明确物资技术参数和质量要求；

3.材料计划表。

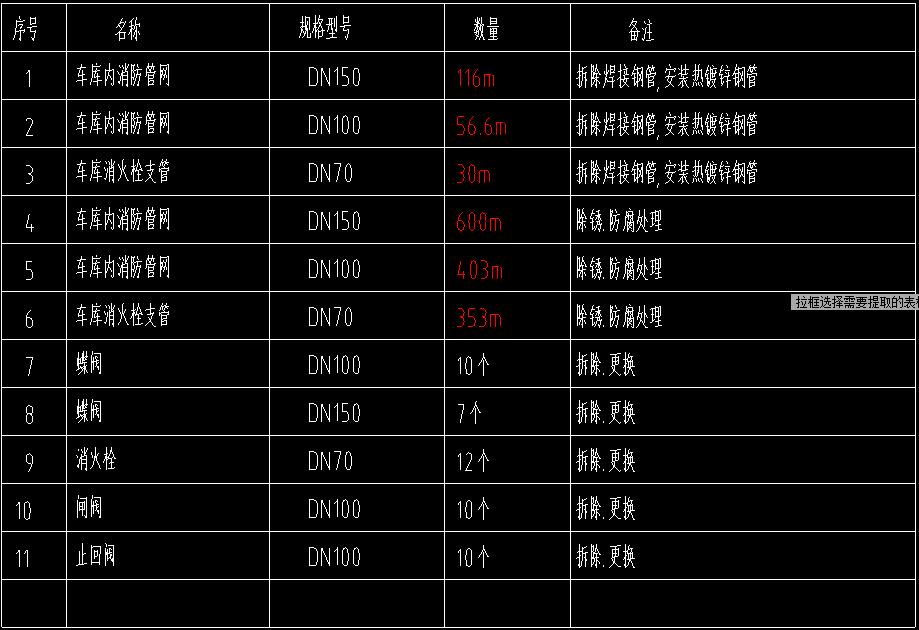

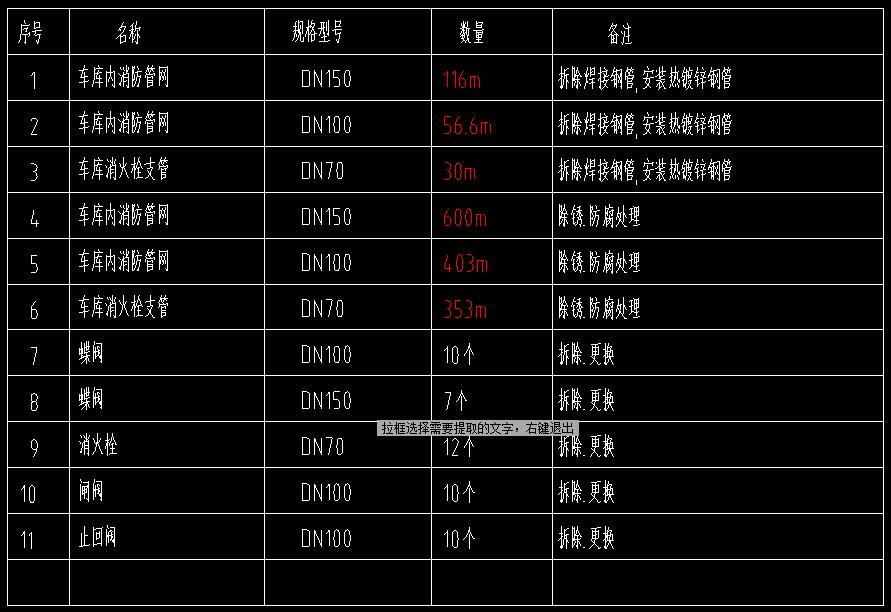

维修材料用表

3.3 工机具准备

1.测量工具：钢直尺、钢卷尺、线坠、划规、直角尺、冲子、划尺、水平尺、游标卡尺等。

2.机械工具：滚槽机、砂轮锯、台钻、电锤、手电钻、电焊机、钢锯、台虎钳、手动套丝板、圆板牙套丝板、倒链、丝锥、管钳、链条钳、克丝钳、尖嘴钳、压力台钳、固定扳手、活动扳手、梅花扳手、手锤、锉刀、螺丝刀、剪刀、压接钳等、套丝机、压槽机、砂轮机、台钻、冲击钻、磨光机、电动试压泵、剪板机、倒角机、等离子切割机等。

4.气动工具：气焊工具（氧气、乙炔）。

对施工前进场的工机具进行检查，保证全部处于正常状态，对于易损件要进行备用件的储备。

3.4 技术、资料、物资准备

3.4.1 图纸准备

收集全套施工图纸，组织专业技术人员认真进行图纸审核工作，形成图纸问题汇总，协同建设、设计、监理单位进行图纸交底和会审工作。

3.4.2 技术交底

对施工关键部位进行提前策划，明确施工工艺和细部做法，做好技术、安全交底，保障施工稳步进行。

3.4.3 相关规范图集的收集备用

收集并熟悉本专业各类相关规范、标准、规程和工艺等，做好技术管理储备工作。

3.4.4 资料准备

3.4.4.1资料管理要求

施工资料是施工单位在工程施工中形成的资料，资料要规范、及时、准确、指导性强、有针对性，并及时进行分类汇总，对施工资料管理的具体要求如下：

1.所有的施工资料必须符合《建筑资料管理规程》（JGJ/T185-2009）的有关规定，应随着工程进度及时整理，与施工同步，不允许提前预制，也不得滞后补做。

2.施工资料应内容准确齐全、用语规范统一，数据可靠，审签手续齐全，做到分类整齐，按序排列，目录清晰，层次清楚，管理有序；原始记录、检验资料填写内容具体、简明扼要，结论清楚有据。对问题有处理结论，资料中不留有疑问或有争议的问题。

3.施工资料必须使用原件（除质量证明文件可用复印件外，但需注明原件存放处、经办人签字、日期、加盖原件存放单位公章）。

4.工程资料的验收应与工程竣工验收同步进行，工程资料不符合要求的，不得进行工程竣工验收。工程资料的形成、收集和整理采用计算机管理。施工资料必须用档案规定用笔签字， 不得使用圆珠笔和蓝色墨水的钢笔， 签字人员应由其本人亲自签字而且自始至终使用同一种笔体，不得更换字体，更不允许代签，并做到笔迹清晰易认、工整，不准用草书和艺术字签名。

4.4.1隐蔽资料报验流程

1.隐蔽验收资料报验应遵守资料报验流程：①现场遵守三检制度；②两天内将隐检资料和检验批同步打印签字上报总包，由总包将资料上报监理；③将监理签完字的资料分类，监理留存一份，施工单位留存5份。

2.检验批划分

1. 消火栓水系统按照区域及系统划分检验批，具体与土建隐蔽部位同步；

4.4.2物资报验流程

首先上报进场物资资料（厂家营业执照、厂家资质、检测报告、质量证明书、合格证），在物资进场之前，先自检，没有问题后，约总包质检人员及专业监理工程师进行现场抽查检测。符合要求及相关规范方可进场，否则就退场。

施工安排

4.1 施工目标

1.工期目标：满足业主要求工期完成所有工作内容。

2.安全文明施工目标：杜绝安全生产较大及以上安全生产事故；遏制安全生产一般事故。

3.质量目标：工程质量符合国家相关标准、规定和设计文件要求，检验批、分项、分部工程施工质量检验合格率100%，单位工程一次验收合格率100%，主体工程质量零缺陷，全部工程确保一次验收合格率达到100%。在合理使用和正常使用条件下，工程结构的施工质量满足设计寿命期内正常运营要求；竣工文件做到真实可靠，齐全整洁，实现一次交接合格。

4.环保目标：采取有效措施，减少施工噪音、振动和粉尘污染，确保施工期间不扰民、不影响城市道路及环境卫生。加强水环境保护，搞好废水的处理和排放；做好*物文**保护强化生态保护措施，做好生态和景观保护；强化大气污染防治措施，控制扬尘。达到：环境污染控制有效，土地资源节约利用，工程绿化完善美观，文保、节能、节材和水保措施落实到位，努力建成一流的资源节约型、环境友好型工地，全面达到公司对本工程环保、水保、文保、节能的批复要求，减少对环境的影响，争创“标准化工地”。

主要施工方法和工艺

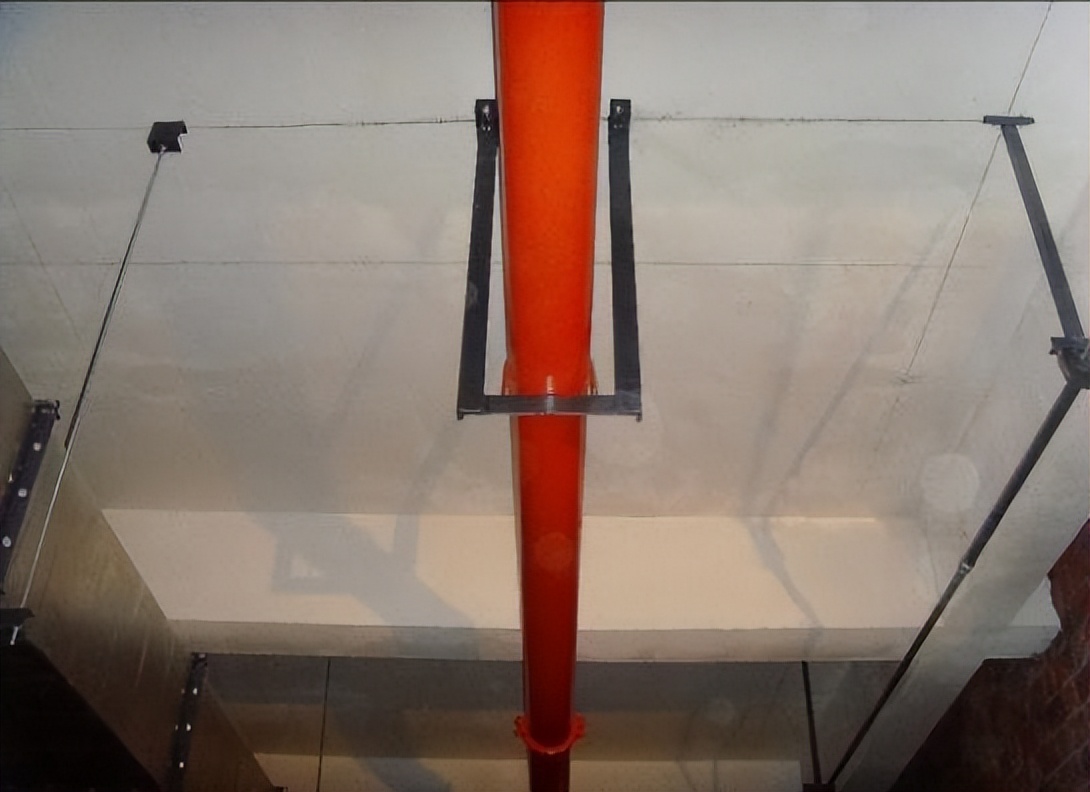

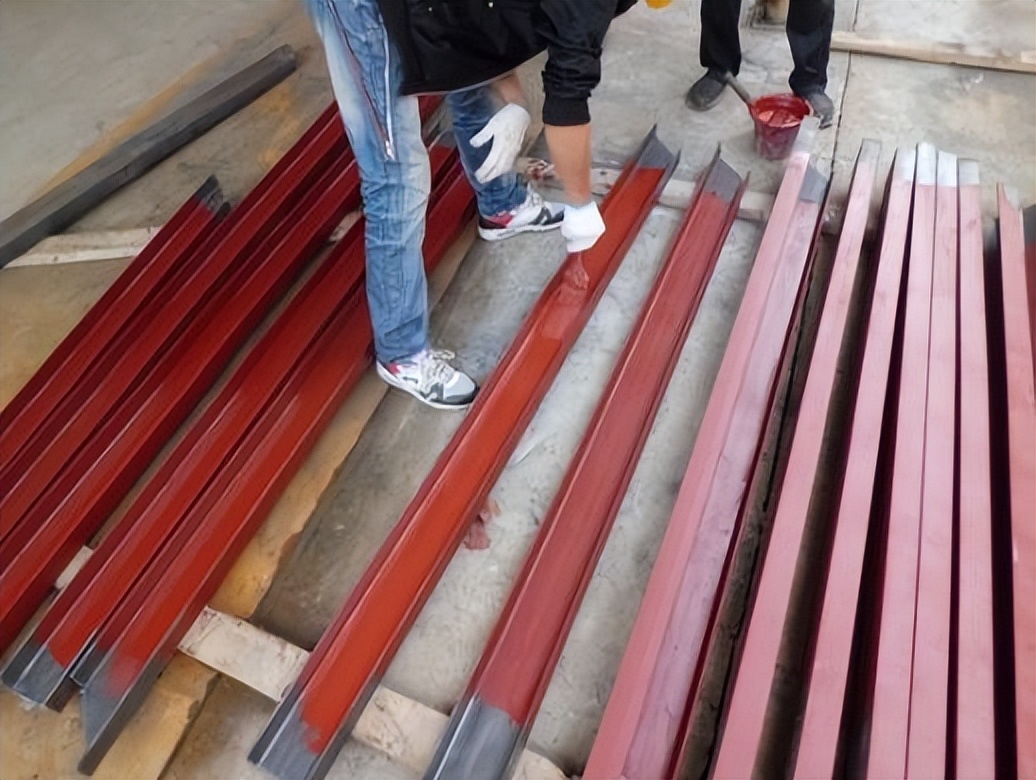

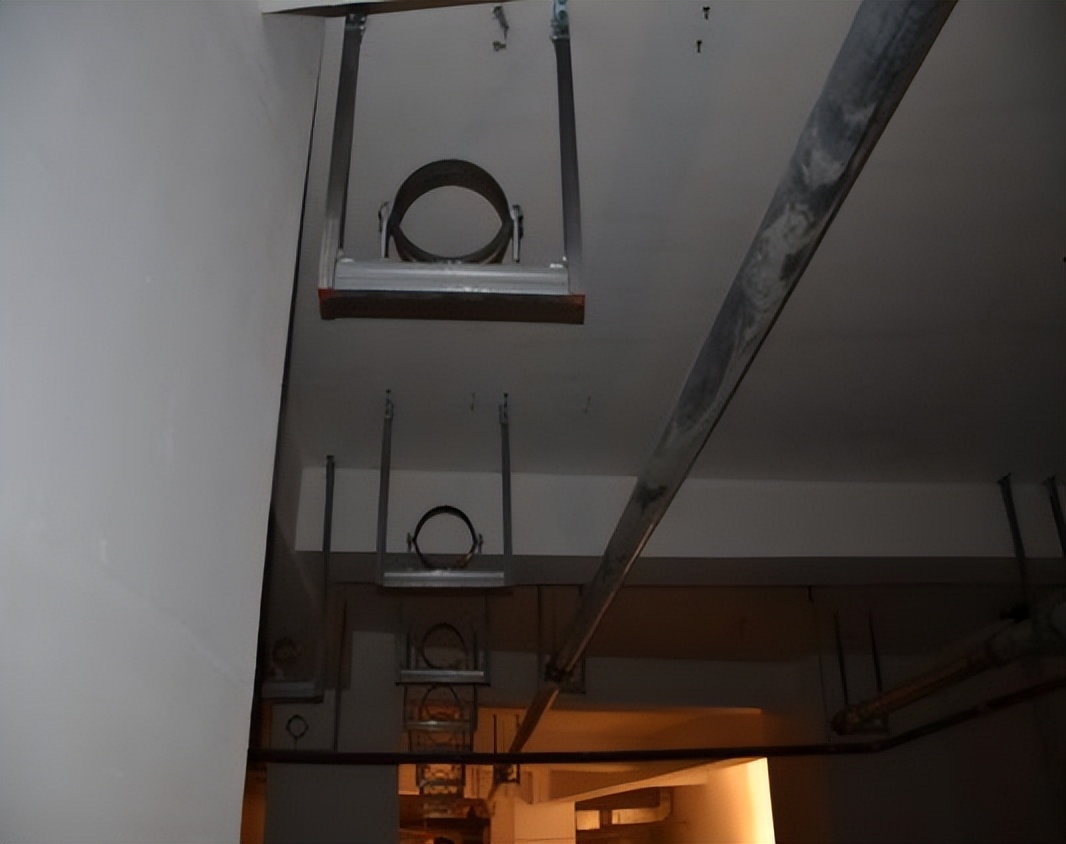

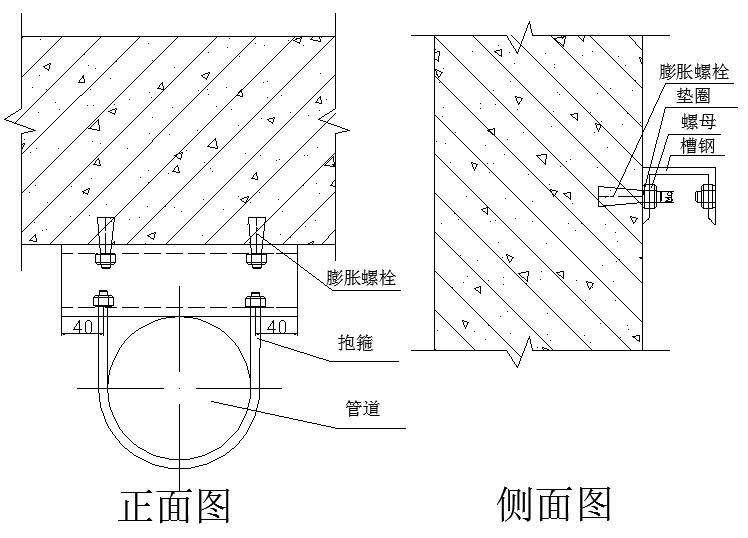

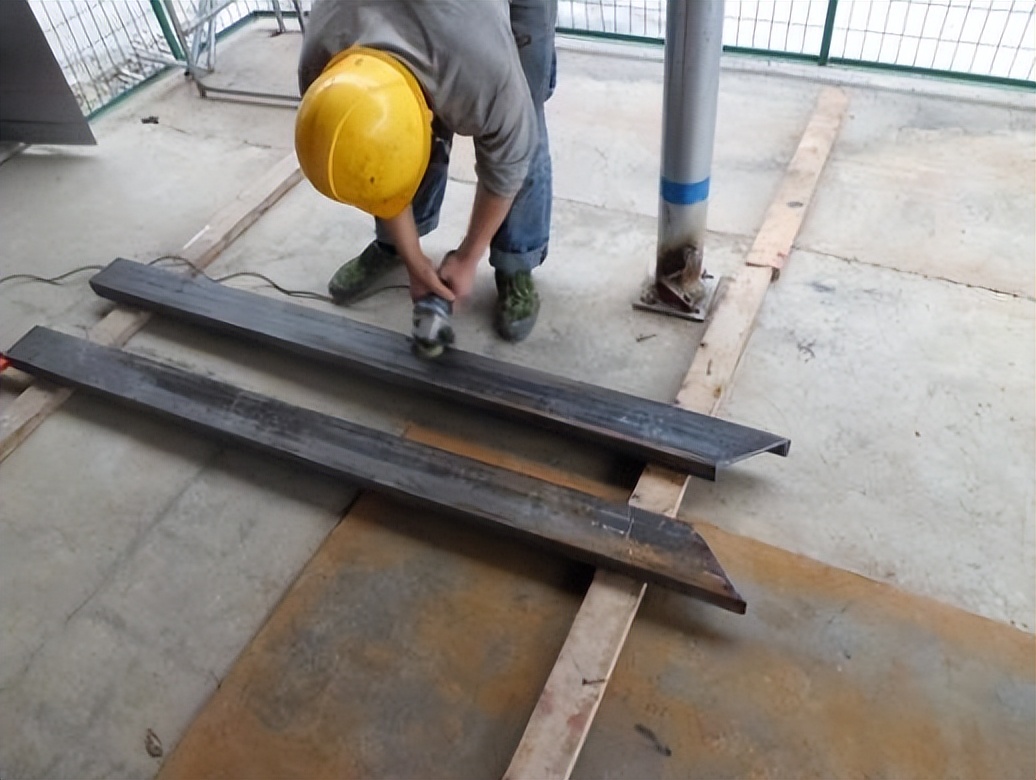

5.1 管道支架预制加工与安装

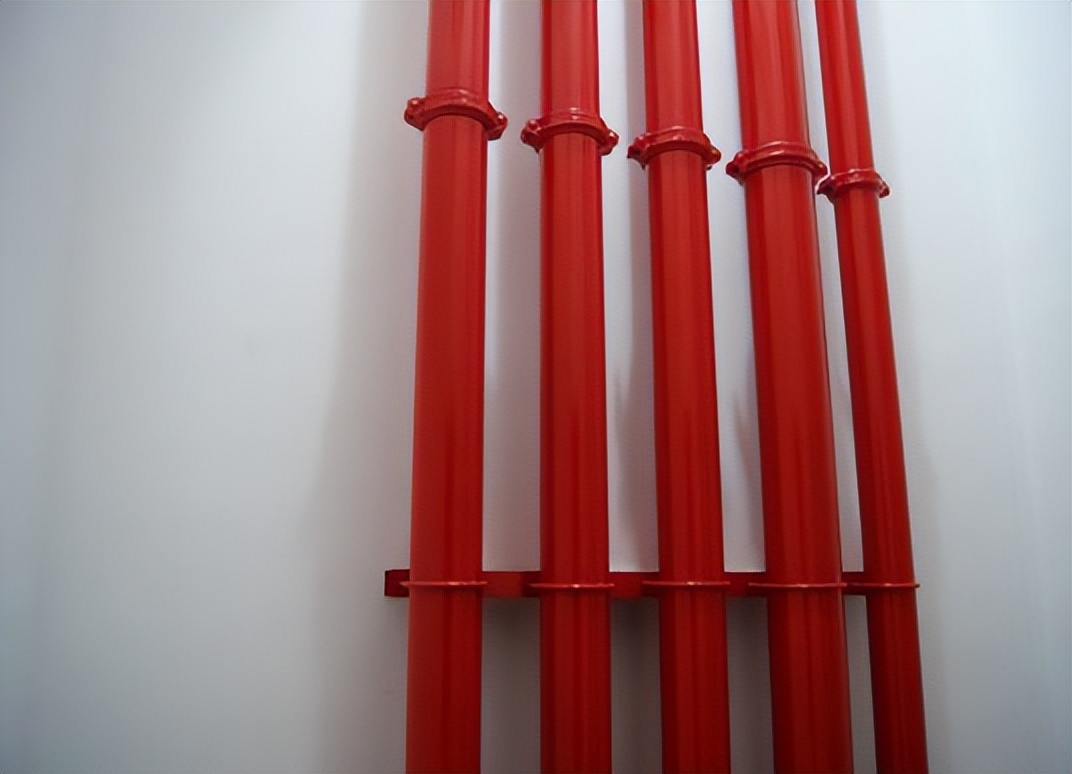

5.2 消防管道安装

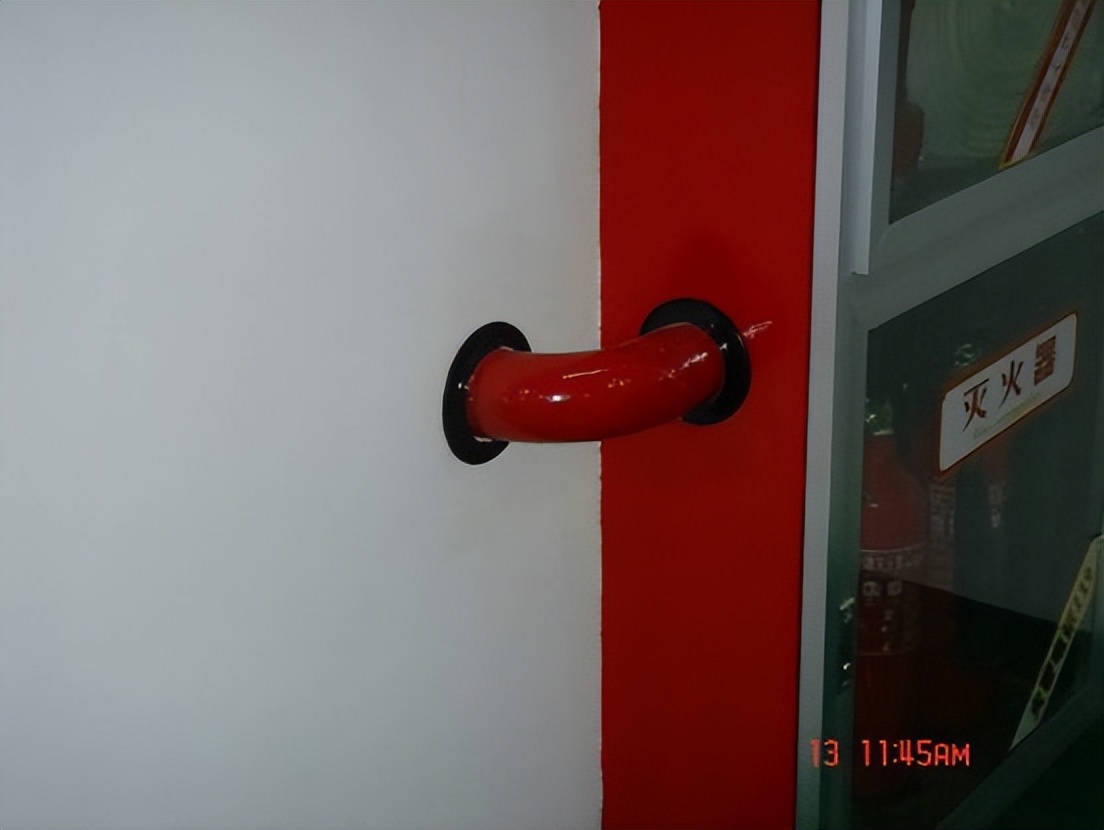

5.1 消火栓箱及支管安装

质量要求

6.1 质量目标

工程质量符合国家和远景公司相关标准、规定和设计文件要求，检验批、分项、分部工程施工质量检验合格率100%，单位工程一次验收合格率100%，主体工程质量零缺陷，全部工程确保一次验收合格率达到100%。在合理使用和正常使用条件下，工程结构的施工质量满足设计寿命期内正常运营要求；竣工文件做到真实可靠，齐全整洁，实现一次交接合格。。

6.2 质量管理措施

6.2.1 加强质量预控，严格落实公司六项质量管理规定：

1. 施工依据不足不施工；
2. 没有策划不施工；
3. 没做样板不施工；
4. 材料构件没有检验不施工；
5. 达不到标准不验收；
6. 验收签认不齐全不进行下道工序。

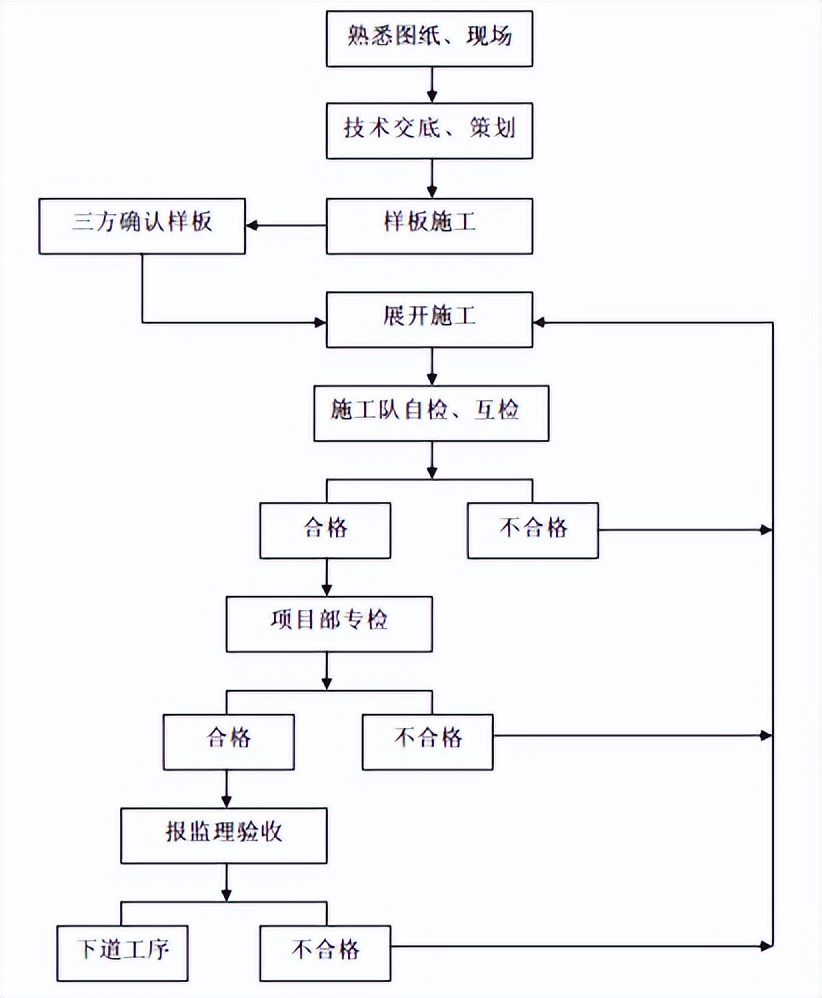

6.2.2 加强过程管控，全面落实“三检”制度，同时坚持“奖罚”制度，将质量隐患在过程中杜绝掉，保证质量标准。质量控制检查程序如下：

6.3 质量通病预防措施

6.3.1管道工程质量通病预防措施见下表：

管道设备工程质量通病预防措施

成品保护

7.1 工程成品与半成品保护措施

1. 消火栓、管材等尽量保证按进度计划要求时间进场，以减轻现场保管难度；

2. 在加工预制场地，原材料、成品、半成品按要求分区存放，码垛整齐。管道、型材等附件和部件分类理顺堆放整齐，禁止露天放置，采取防雨、防潮措施，专人保管，防止生锈、损坏、丢失；

4. 材料到达施工现场临时存放时，存放场地不得积水，能防雨、保持干燥、通风，并不得影响现场交通和其它专业施工。设备须垫实、垫牢，避免倾覆。设备未安装前， 保持其包装箱完好，若进行开箱检验，完毕后及时将包装箱复原，以利于设备的保护；

5. 管道等附件运输时，要轻拿轻放，避免由于碰撞而产生变形。

6. 对己抹好水泥或白灰的墙面以及做好的地面，要注意保护，尽量避免开洞，若因设计变更或其它原因必须开洞时，须先征得结构工程师的同意，且要制订出妥善的施工方式，洞的大小要严格控制，开洞的垃圾必须及时清理干净；

7.施工过程中积极同土建配合，注意保护土建己施工的结构。设备预留通道和运输通道要提前留出，利用构筑物系结索具时，必须经过验算，能够安全承受并经批准后方可使用，使用时要垫软厚木板，以保证构筑物和连接索具不致磨损；

8.设专职工程防护组，随时在现场巡查，对现场成品与半成品进行防护检查，直至办好交工验收及移交手续，建设单位接收后方能撤离。

7.2 预埋阶段成品保护措施

1. 基础施工时，注意不得损坏设备及管道，遇有设备及管道损坏，立即派人修复；设备管道合格后进行安装，焊接时不得把已安装好设备管线当作接地线；

2. 楼板、墙体浇筑混凝土时，安排施工人员对预留预埋管道、套管进行旁站监控，如出现移位现象，及时修复；

3. 对于所有预留预埋管道和套管，安装完成后，应及时对管口进行严密封堵，避免管道堵塞。

安全、文明施工措施

8.1 管理目标

杜绝安全生产较大及以上安全生产事故；遏制安全生产一般事故。

8.2 安全施工措施

1. 建立安全责任制度，与架子队签订安全包保责任书。每施工开始前均由安全员对职工进行一次相应的安全教育，讲明施工中应注意的安全事项。

2. 施工人员进场后，必须由专业工程师组织，以项目安全员为主对工人进行进场安全教育，树立“安全第一，预防为主”的思想，并且培训工人必须参加安全考试，并且得合格。

3. 进入现场必须戴安全帽，高空作业必须系好安全带。

4. 作好各个出入口的安全棚、管道井的安全围挡搭设，并设置醒目标志，以防止高空坠物伤人。

5. 施工队设专职安全员，搞好安全宣传、监督工作。

6. 现场进行电气焊，必须办理动火证。严格使用明火审批手续，需要使用明火的当天可提出申请，写明地点、用火方式、动火人、防火措施，在安全员确认能够落实安全措施，方可填发用火证，凡是无法保证安全用火或遇有五级以上大风时，要坚决杜绝动用明火。

7. 施工过程中施工人员要求严格按照电气焊施工程序进行施工，并认真遵守各分项工程技术交底中的安全要求。

8. 油漆工上岗必须严格遵照规定进行作业。

8.3安全生产责任制

建立健全安全生产责任制，根据其工作内容对项目各部门、项目部全体管理人员、各架子队队长，制定相应的安全生产责任制，增强各级管理人员安全责任心，使安全管理纵向到底、横向到边，专管成线，群管成网，责任明确，协调配合，共同努力，把安全生产工作落实到实处。具体的安全生产责任制如下表。

8.4文明施工措施

1. 现场杜绝随地大小便，各施工队须派人进行责任区内的卫生管理。

2. 遵守施工现场的管理规定，不得做有违施工现场管理规定的事情，否则给予严厉批评，情节严重则给予适当的经济处罚。

3. 将各种材料码放整齐，设专人清扫现场责任区，保证“活完场清”。

4. 施工人员现场施工时，要求文明施工，严禁大喊大叫，野蛮操作。

5. 现场制作加工管道时，将作业区域密封围挡，减少机械噪音的传递。

8.5 应急措施

建立起对工程建设过程中可能出现的危害工程建设和危及人员、财产安全的突发性事件的预警应急处理机制，并建立相应的组织保证体系，制定相应的应急预案。按风险管理的原则和方法，通过对该类突发性事件的预先识别，主动辩识其风险因素并加以分析、评估与量化，有针对性的采取防范措施，制定应对计划和处理预案，做到防患于未然，以降低其危害，避免和减少损失。

文明施工、环境保护及节能管理措施

9.1管理目标

文明施工目标：按国家及远景公司有关规定执行，做到依法施工，文明施工，杜绝违法施工、野蛮施工事件发生。

环境保护目标：严格按国家、远景公司和地方政府有关规定及设计要求做好环保、水土保持的标准，在施工过程中严格按照国家有关部委批复的环保、水保方案实施，确保工程所处的环境不受污染和通过国家验收。环境污染控制有效。土地资源节约利用。工程绿化完善美观。节能、节材和水保措施落实到位。

在施工过程中各项条件都符合国家、部委及地方政府有关环保的要求；排放标准达到国家、远景公司及当地政府有关规定、标准的要求。

施工中严禁破坏任何*物文**，合法保护场区内存在的各类国家保护*物文**。

9.2 主要保障措施

1. 首先是技术措施，在熟悉相关图纸后，及时编制方案，方案要有可操作性，在保证质量、安全及合同工期的前提下进行优化。

2. 根据施工进度、库存情况等合理安排材料的采购、进场时间和批次，减少库存，领料实行限额发料制度。

3. 材料运输工具适宜，装卸方法得当，防止损坏和遗洒。根据现场平面布置情况就近卸载，避免和减少二次搬运。

1. 优化安装工程的预留、预埋、管线路径等方案，减少材料用量。

5. 就地取材，在保证工程进度、质量及合同要求的情况下，小的附属材料尽量在云南昆明当地采购，若无法满足材料供给要求，则选择公司物资公司集中采购，选择材料资源丰富，运距相对较近的地区采购。达到施工现场500公里以内生产的建筑材料用量占建筑材料总重量的70％以上的目标。

9.3 节约用电

在完成当天施工时，应避免长明灯、现场无人灯亮等现场，采取有效措施尽可能的节约用电。

9.4 节地与土地资源利用

1. 根据施工规模及现场条件等因素合理确定临时设施：临时加工厂、现场作业棚及材料堆场、办公生活设施等的占地指标。临时设施的占地面积应按用地指标所需的最低面积设计。

2. 平面布置合理、紧凑，在满足环境、职业健康与安全及文明施工要求的前提下尽可能减少废弃地和死角。

9.5 节能与能源利用

1. 能源节约教育：施工前对于所有的工人进行节能教育，树立节约能源的意识，养成良好的习惯。

2. 优先使用国家、行业推荐的节能、高效、环保的施工设备和机具，如选用变频技术的节能施工设备等。

3. 在施工组织设计中，合理安排施工顺序、工作面，以减少作业区域的机具数量，相邻作业区充分利用共有的机具资源。安排施工工艺时，应优先考虑耗用电能的或其它能耗较少的施工工艺。避免设备额定功率远大于使用功率或超负荷使用设备的现象。

1. 选择功率与负载相匹配的施工机械设备，避免大功率施工机械设备低负载长时间运行。机电安装可采用节电型机械设备，如逆变式电焊机和能耗低、效率高的手持电动工具等，以利节电。

5.本设计公共空间均匀分组设置工作照明、应急照明（疏散、诱导标志照明）并兼值班照明（其中疏散诱 导标志灯具由标识导向系统设计）、标识照明、安全照明、广告照明、景观照明。以上房间均设计为LED节能型灯，各房间或场所的照明功率密度值不高于《建筑照明设计标准》GB 50034-2013第6.3.2---6.3.11、6.3.13条规定的目标值；
