这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的人，不是专业的也可以看一下懂得这些原理，以免家里电路有问题的时候出现手忙脚乱的现象，但是前提必须在安全的情况下动手去做，毕竟生命只有一次，电不能开玩笑的，毕竟比较危险，希望大家看完之后多多转发，多多收藏，让更多的人能学到这些专业知识，谢谢大家！
一、开关接线图

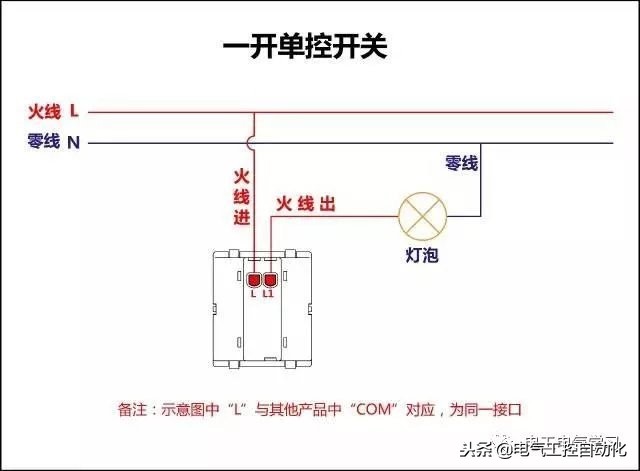

一开单控开关接线图

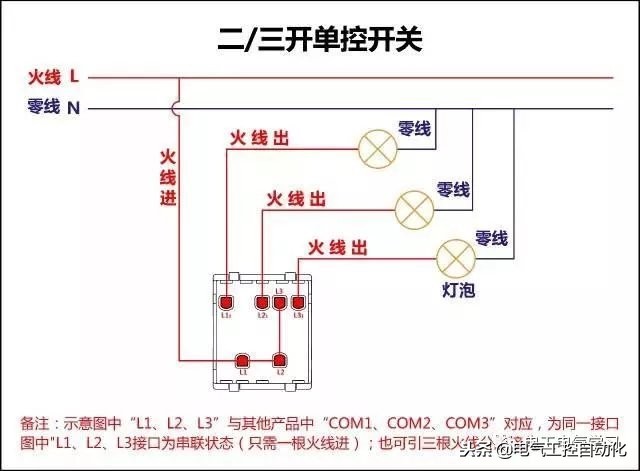

二三开连体单控开关接线图
四开连体单控开关接线图

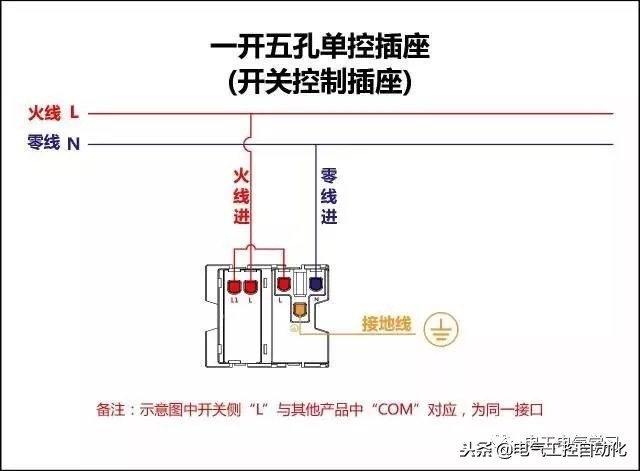

一开五孔单控插座接线图

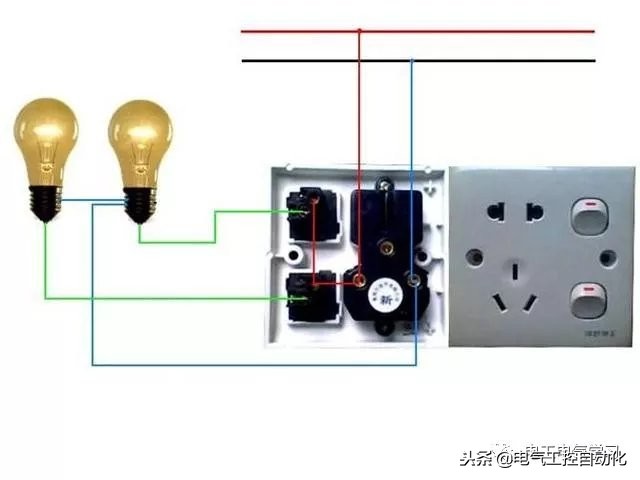

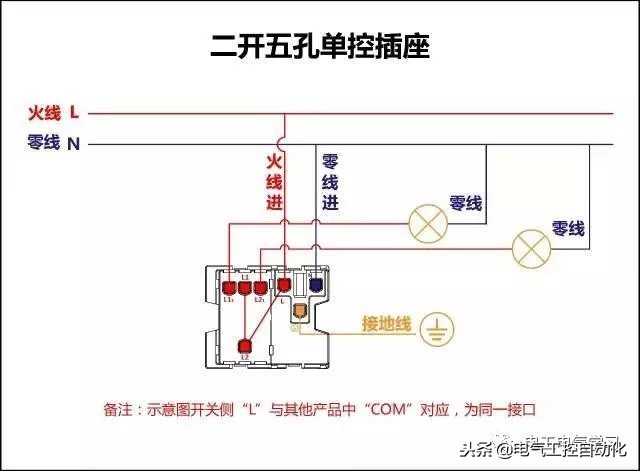

二开五孔单控插座接线图

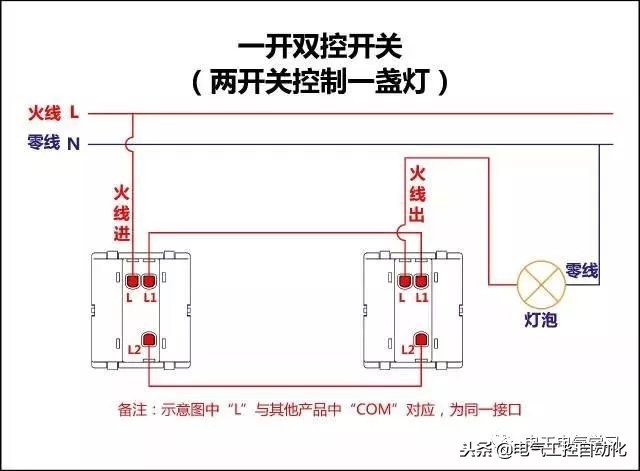

一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图

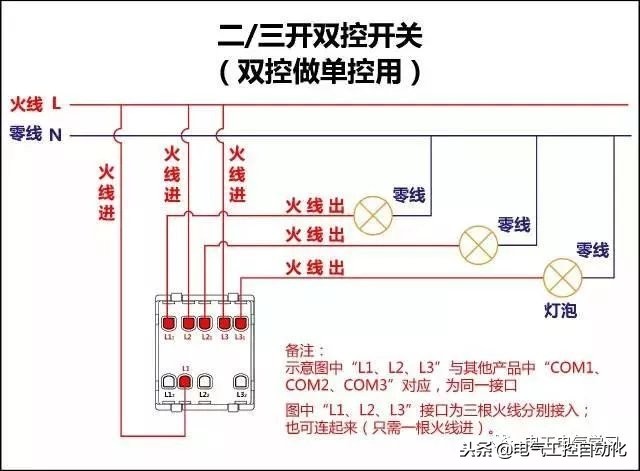

二三开双控开关接线图
一开多控开关接线图（http://www.diangon.com/电工学习网 电工电气学习微信公众号首发）
衡智能平衡磁吸半空开关LED台灯家居生活小夜灯
￥360
购买

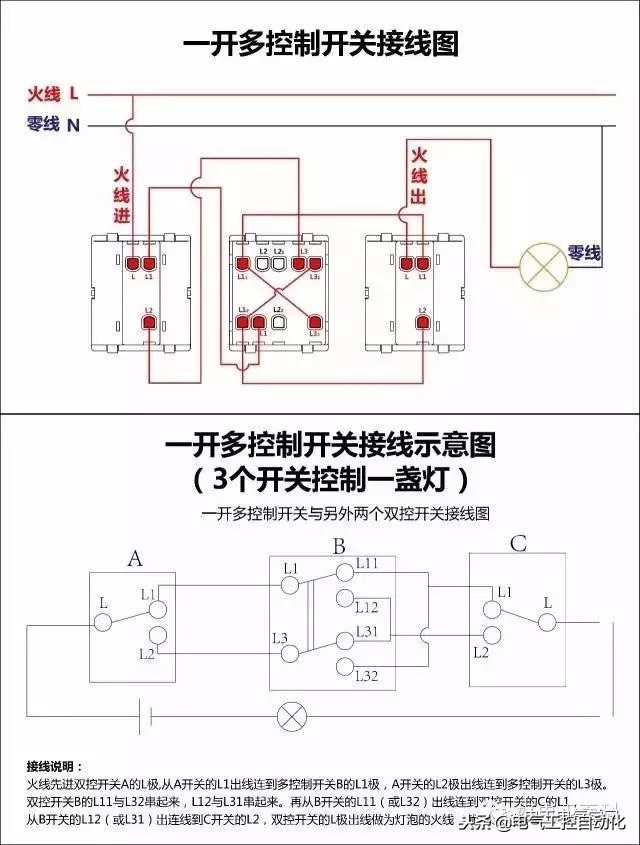

两开多控开关接线图

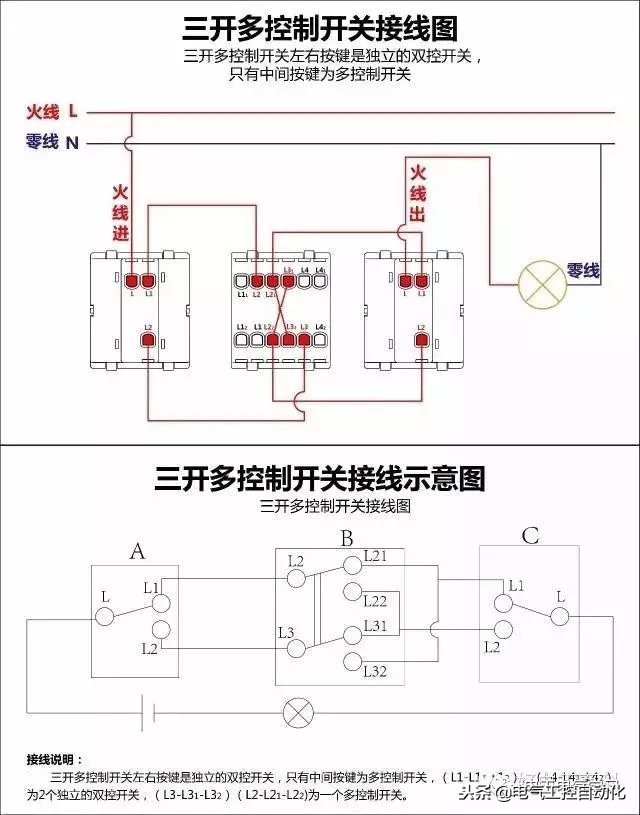

三开多控开关接线图

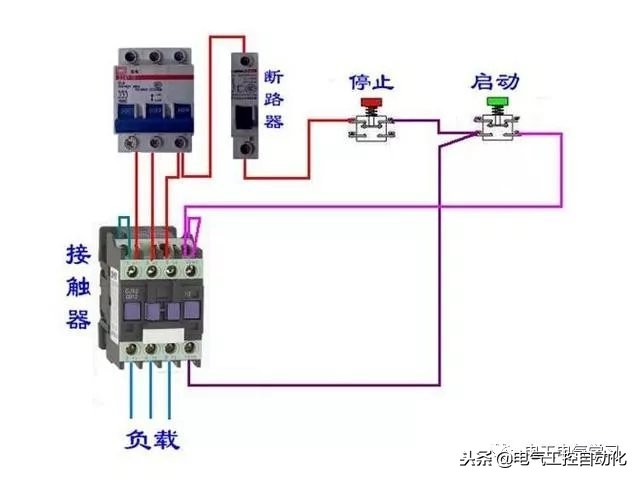

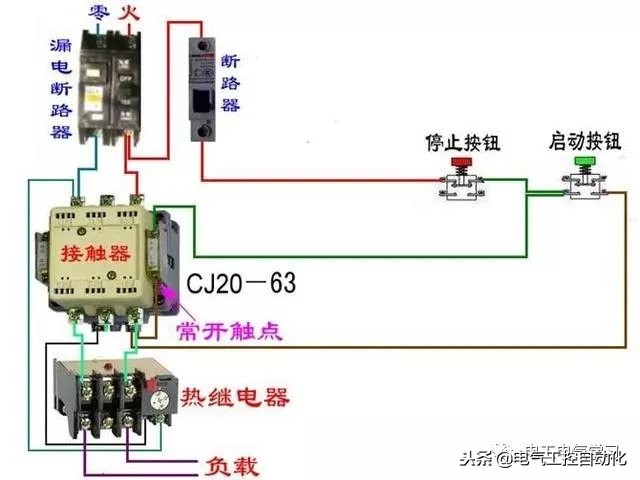

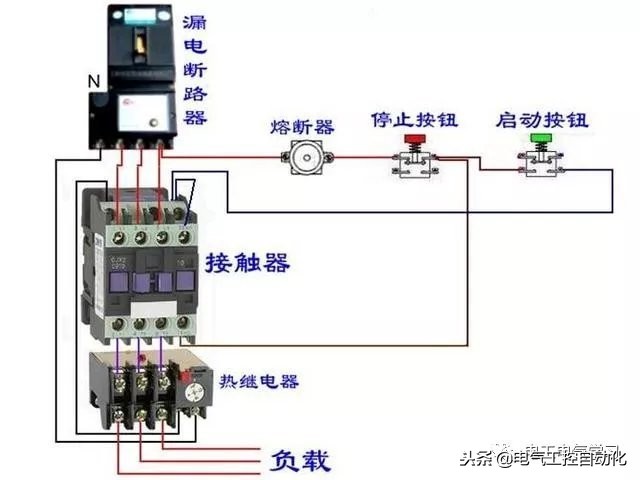

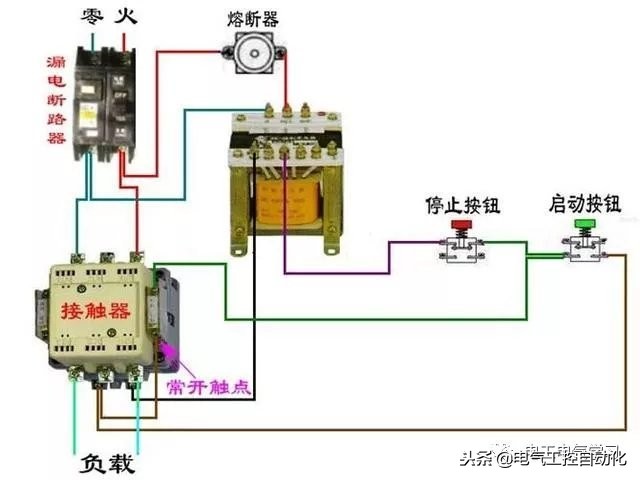

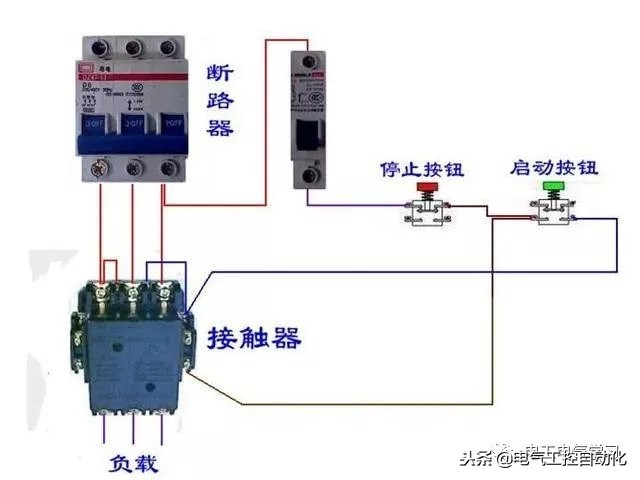

二、断路器、接触器控制回路：
七、日光灯类：
双联开关的2种双控电路（如图）

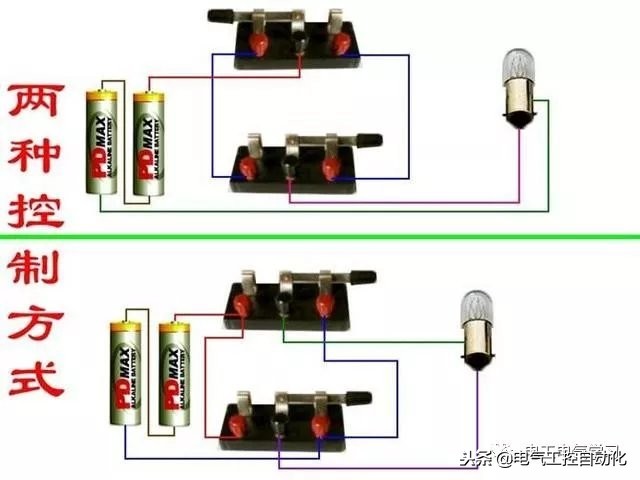

两种控制方式（如图）

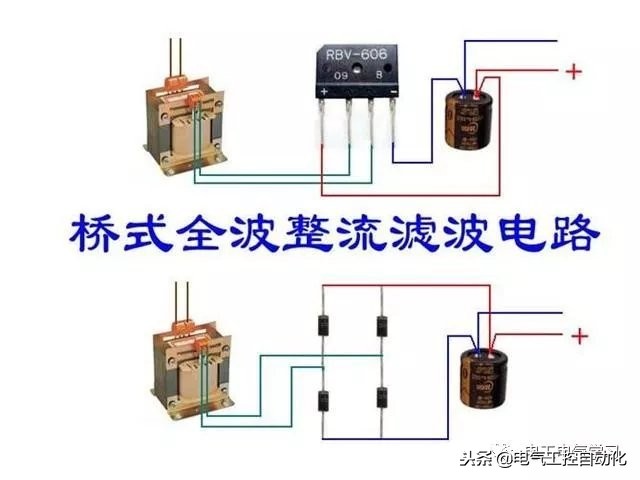

桥式全波整流滤波电路（如图）

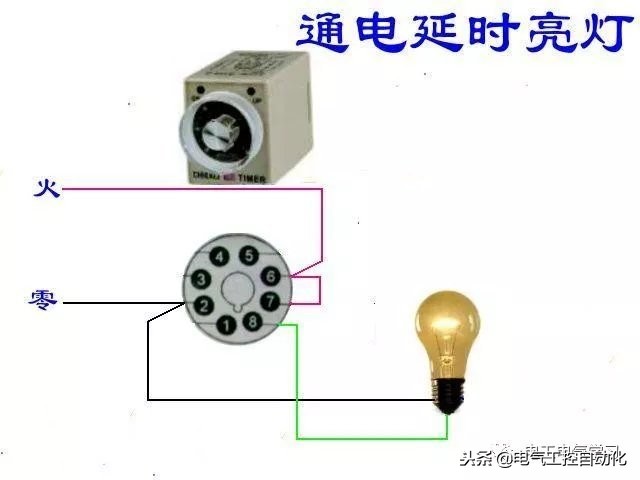

通电延时亮灯（如图）

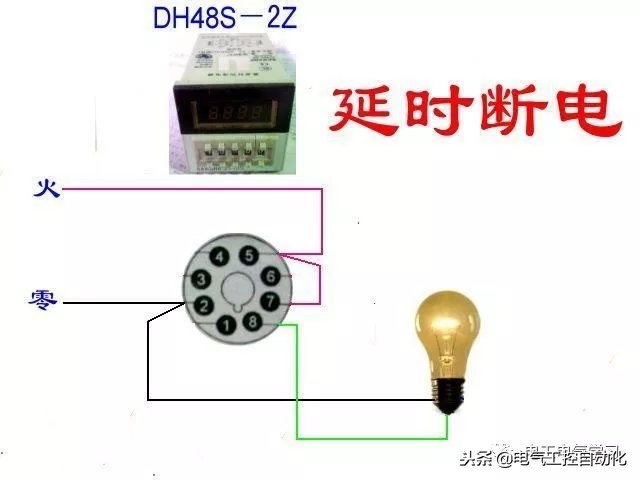

延时断电（如图）

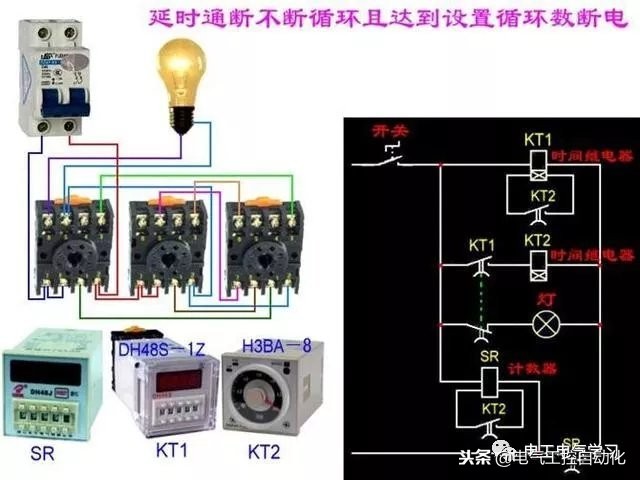

延时通断不断循环且达到设置循环数断电（如图）
灯延时熄灭（如图）

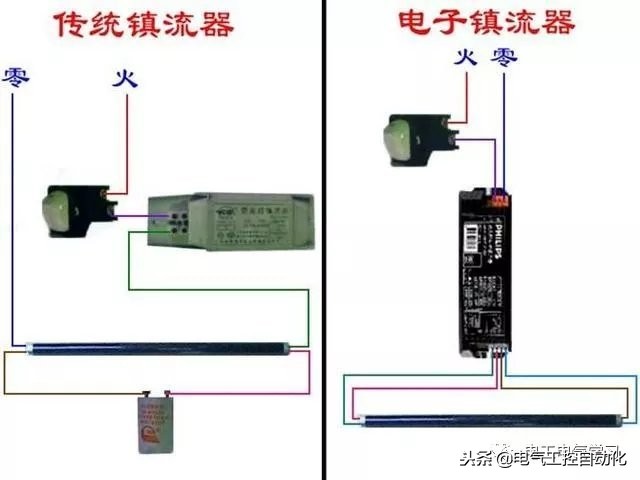

传统镇流器和电子镇流器（如图）
延时通断不断循环且达到设置循环数断电（如图）
2灯循环点亮（如图）

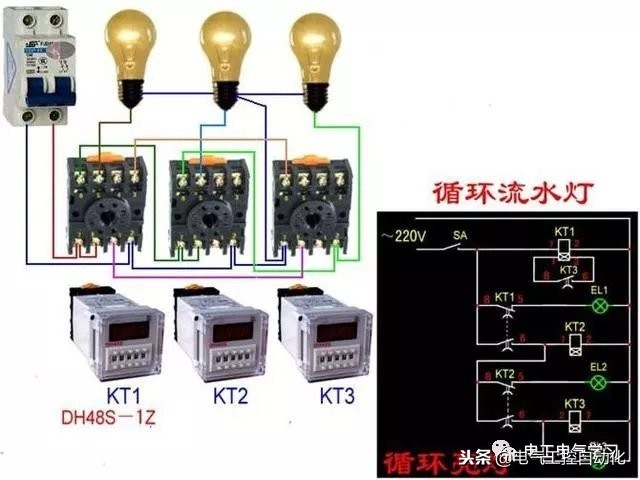

循环流水灯（如图）
时间断电器断电延时控制（如图）
通电延时断电（如图）
通电延时亮灯（如图）
桥式全波整流滤波电路（如图）

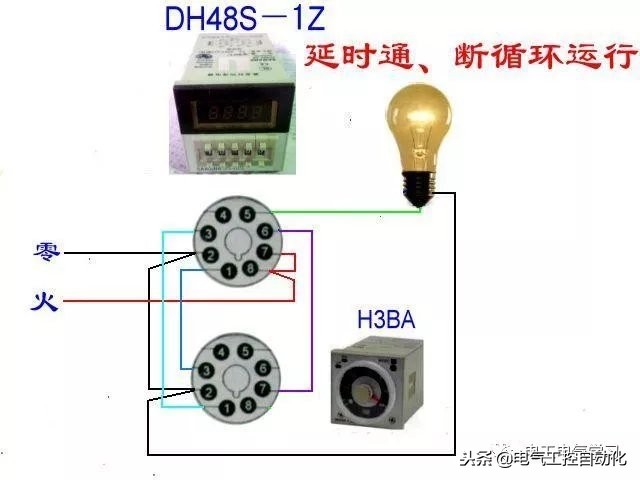

延时通、断循环运行（如图）

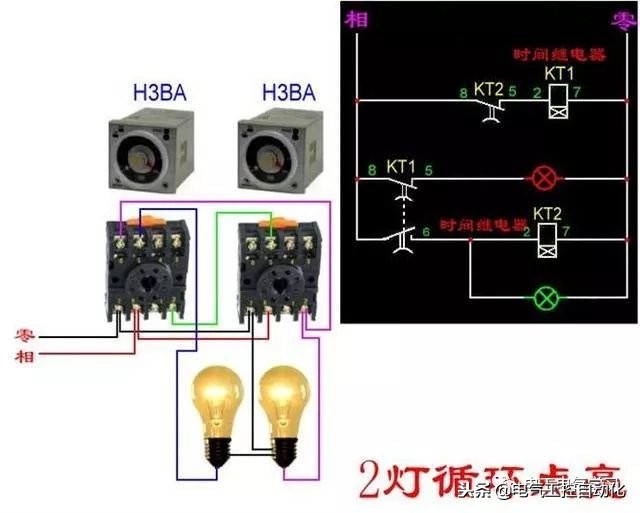

2灯循环亮、熄（如图）

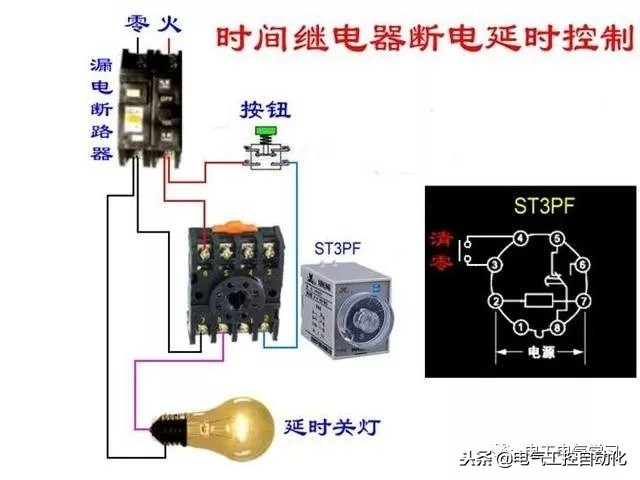

时间继电器断电延时控制（如图）
