在CAD软件中有很多的尺寸标注功能，实际上在运用的过程中经常用到的就是那么几个标注功能，那么在CAD中常用的标注功能有五个：线性标注、对齐标注、角度标注、半径标注和直径标注

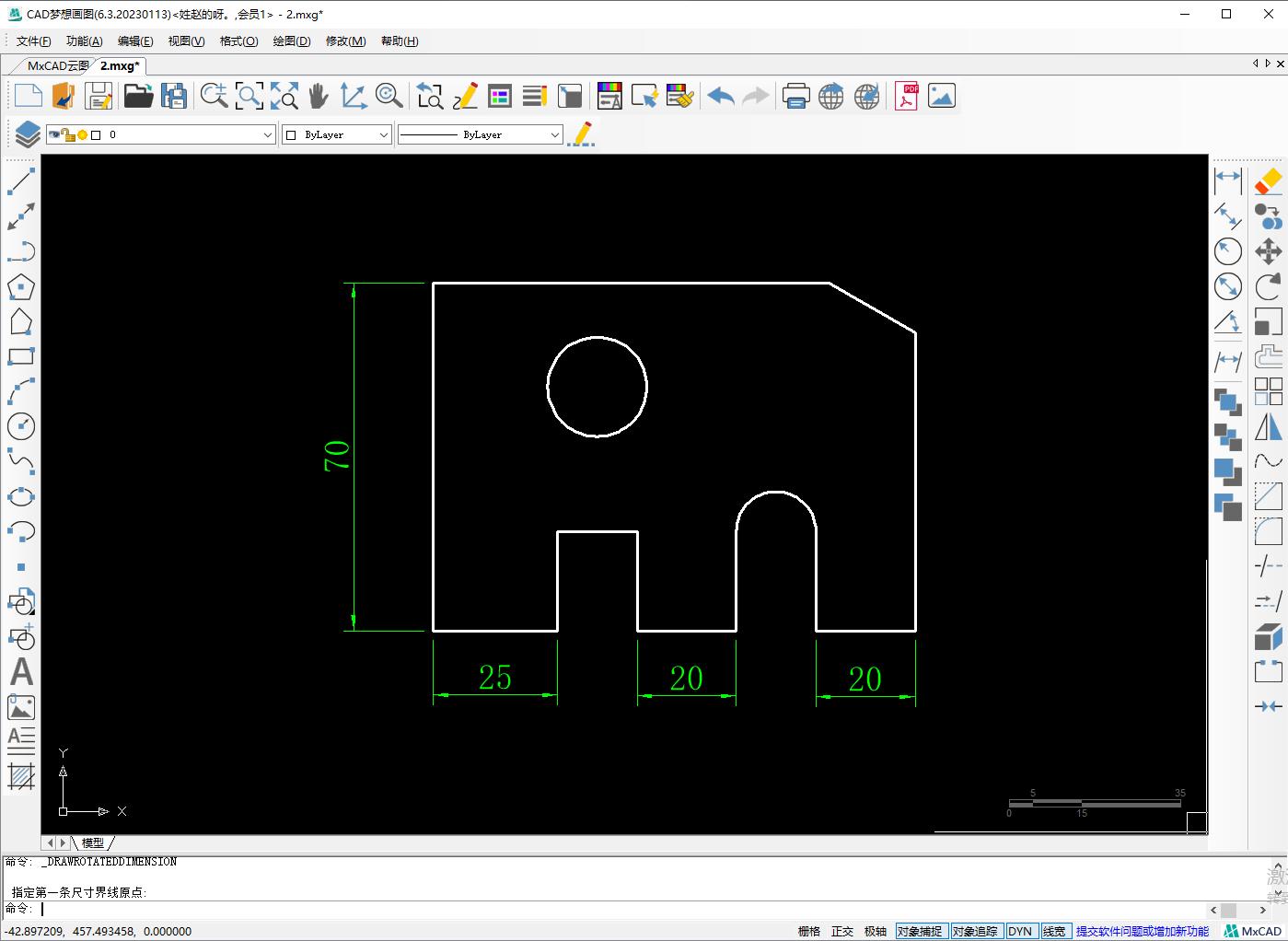

线性标注：只能标注垂直或水平的尺寸
操作步骤
-
命令行输入快捷键：DLI，选择标注对象的两个点再拖动尺寸线的位置就可以了
命令行提示如下：
命令:_DrawRotatedDimension
指定第一条尺寸界线原点:
指定第二条尺寸界线原点:指定尺寸线位置:

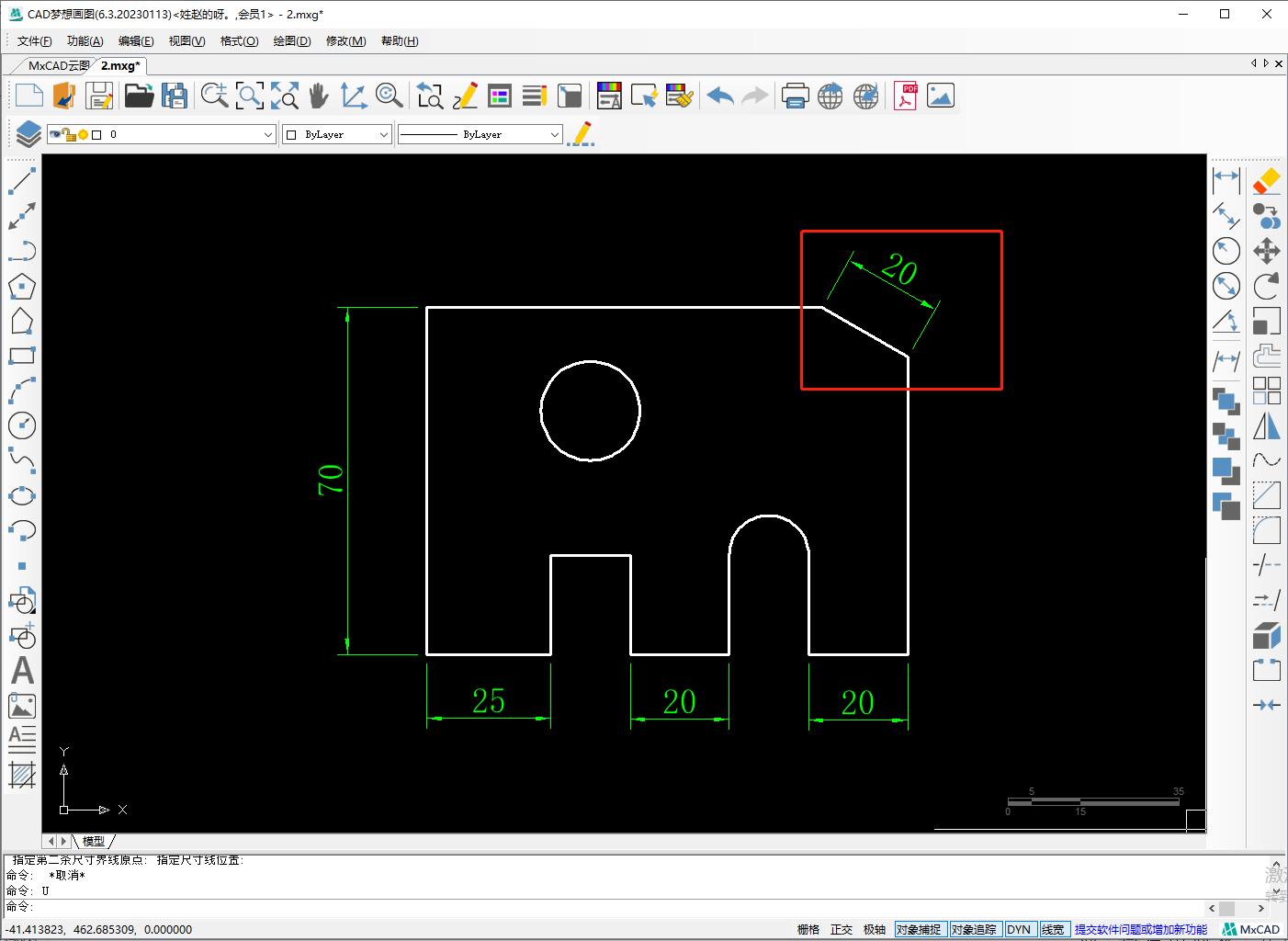

对齐标注：应用这种标注的尺寸线于所标注的轮廓线平行，标注起始点
到终点之间的距离尺寸。此命令一般用于倾斜对象
操作步骤
2.命令行输入快捷键：DAL，选择标注对象的两个点再拖动确定尺寸的位置就可以了
命令行提示如下：
命令:_DrawAlignedDimension
指定第一条尺寸界线原点:
指定第二条尺寸界线原点:指定尺寸线位置:

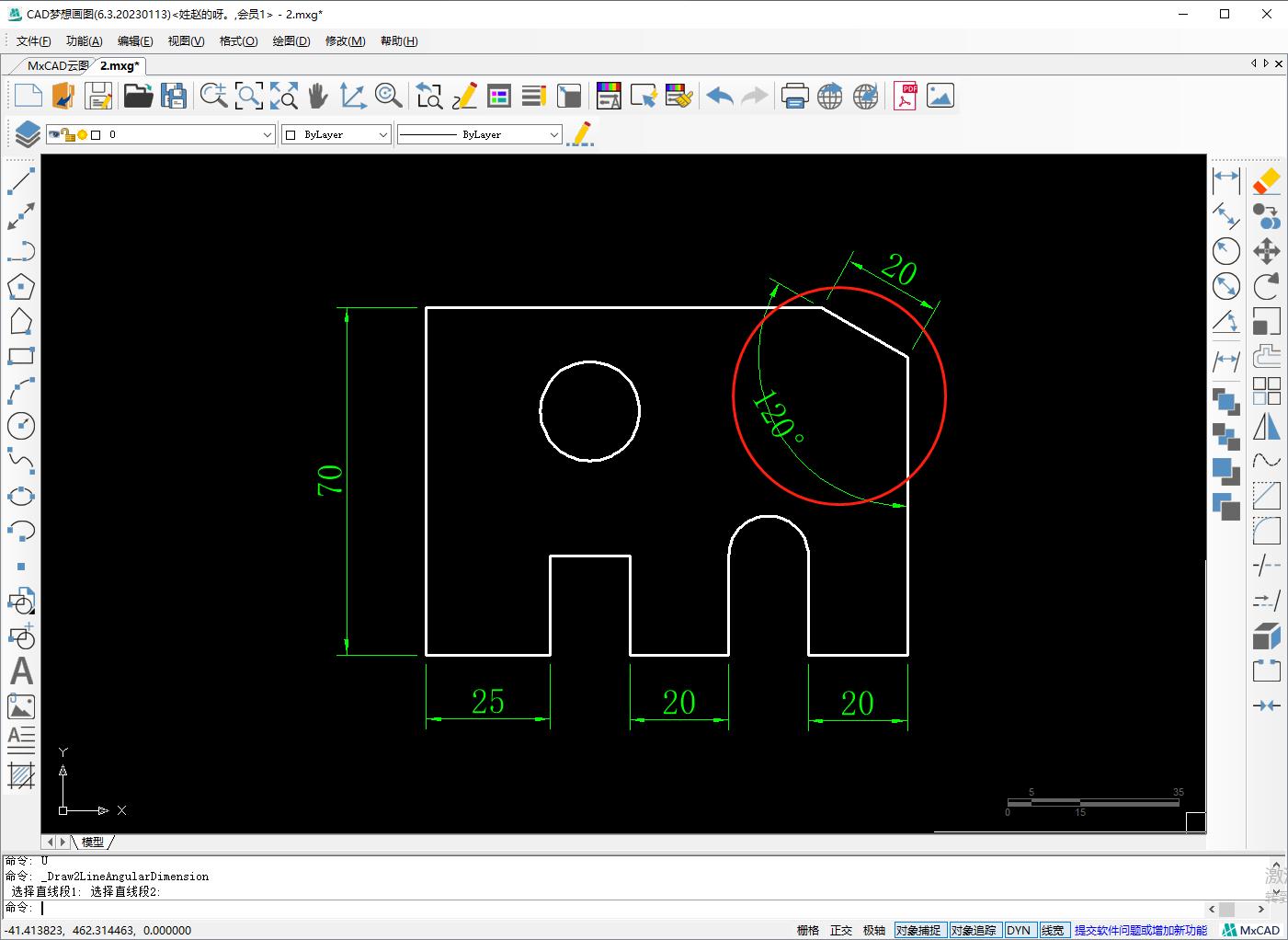

角度标注：测量对象之间的夹角大小
操作步骤
3.命令行输入快捷键：DAN，依次选择两条线段，拖动确定尺寸线的位置
命令行提示如下：
命令:_Draw2LineAngularDimension
选择直线段1:选择直线段2:
半径标注：测量圆弧或圆的半径
操作步骤
4.命令行输入快捷键：DRA，选择圆弧或圆，拖动确定尺寸线的位置
命令行提示如下：
命令:_DrawRadialDimension
选择圆弧或圆:
直径标注：测量圆弧或圆的直径
操作步骤
5.命令行输入快捷键：DDI，选择圆弧或圆，拖动确定尺寸线的位置
命令行提示如下：
命令:_DrawDiametricDimension
选择圆弧或圆:
以上说讲解的就是 CAD 最常用的五个标注功能了，你们都熟悉了吗？
