从施工单位转到设计公司以来，总是觉得自己是从现场来的，应该对现场和图纸比较熟悉了，就忽视了工程经验的总结，随着近年来工程的复杂性越来越大，有必要对近期所做的一些典型工程做个必要的总结，那么就从自己最不熟悉的地方开始。
110千伏架空电力线路在变电站两端由于地形或者布置形式的要求，经常会采用电缆进出线，那么就不可避免的会有一些电缆终端塔和电缆进变电站站电缆的设计，市区内工程尤其的多，工程没有什么特别之处，就是有些地方会容易忽视，造成一些不必要的困扰。
工程介绍如下：
某地，电压等级110千伏，GIS布置，电缆进变电站，导线型号2×JL/G1A-240/30，地线为两根OPGW光缆。

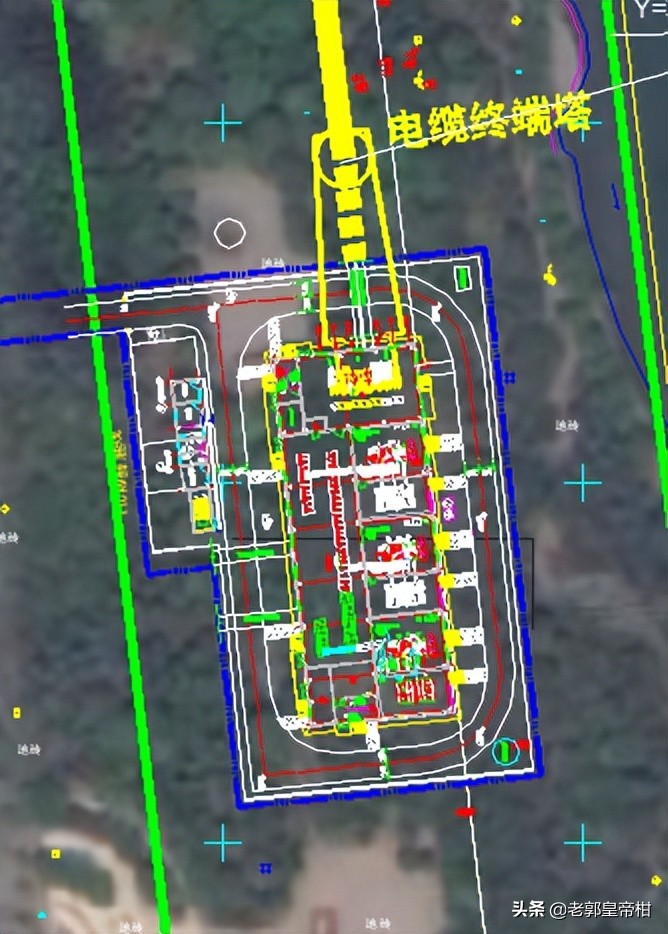

示意图
电缆采用排管设计，站外电缆不设余量井，余量预留在站内电缆夹层内（似乎站内有所规定，不允许预留电缆，但是没有找到相关规定，可能是地方差异问题）。站外电缆终端塔采用16棱钢管杆，下设置电缆平台，设置电缆围栏。

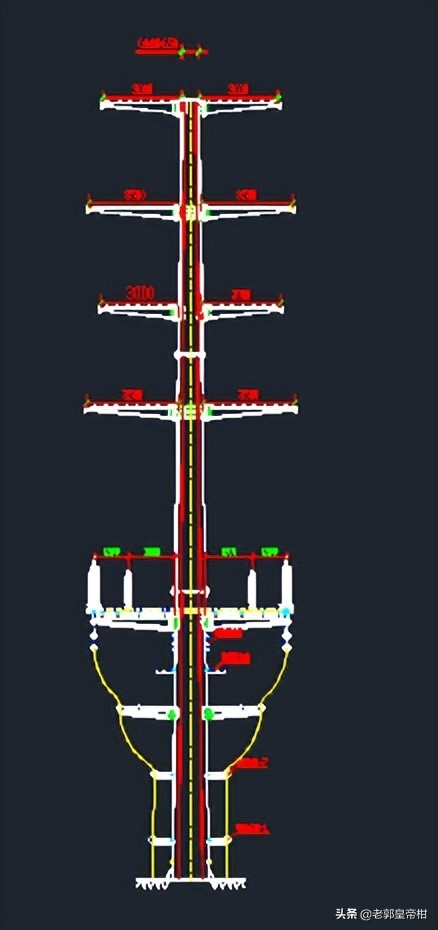

CAD图纸

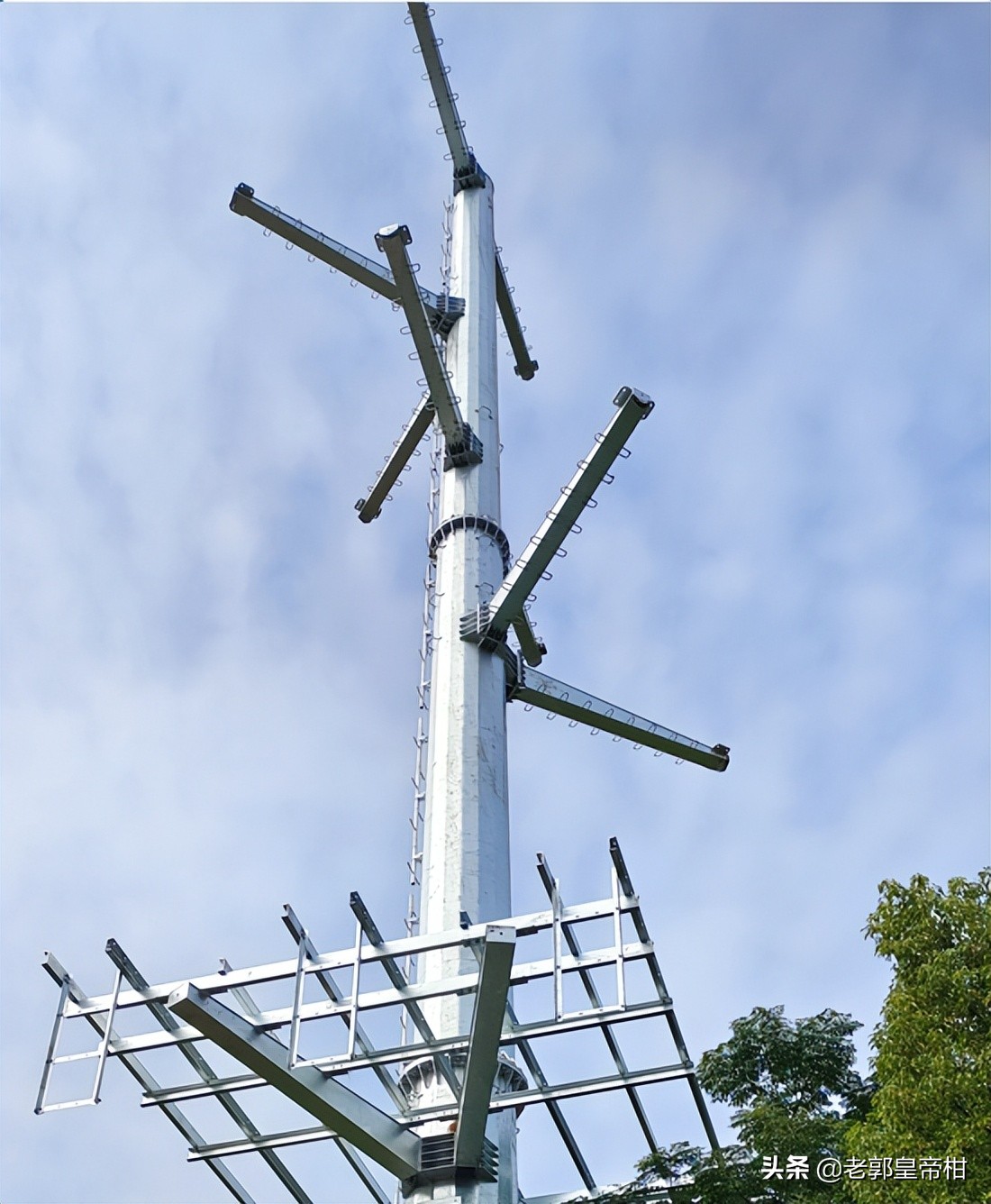

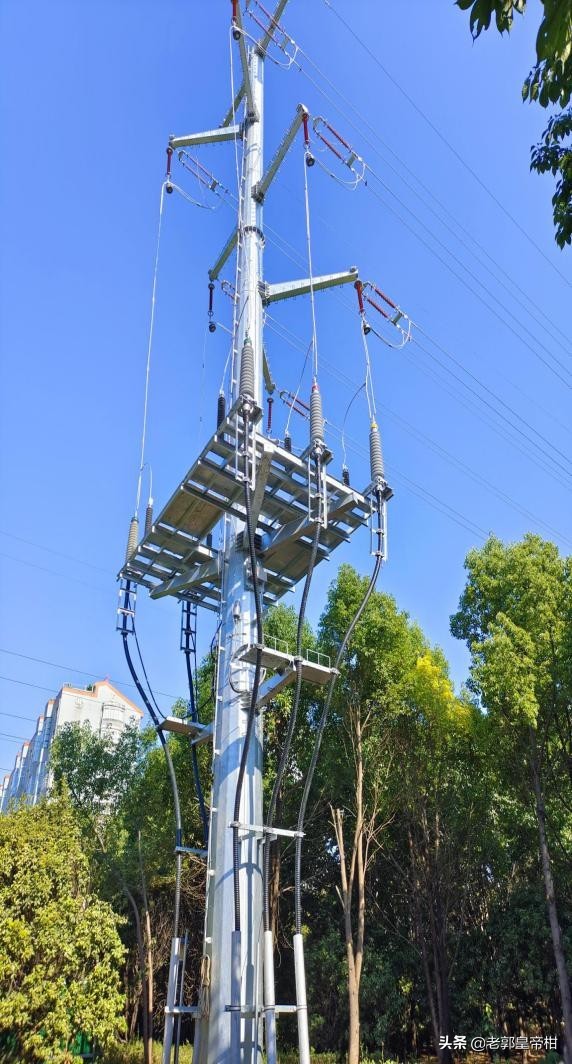

当图纸变成了现实之后
如上图所示，左边是CAD画的单线正视图，右边是杆塔组立起来之后随手拍的图片，对于没有现成经验的人来说，这就是学习的宝贵经验，整体就是这么个样子，看起来似乎不是太漂亮，没有达到CAD画的那么圆润，也许是拍摄视图的原因，实际的比图纸上看起来比较瘦小，其实如果站到面前拍摄，还是比较高大威猛的。
这张图上面的部分就是一个串挂上就可以了，不用过分的关注，主要是电缆平台如何和架空线路的连接，同时满足规程规范和相关管理部门的要求，同时又准确的统计出施工所需要的各种材料设备清单，下面就我关注的细节来进行一一的论述。

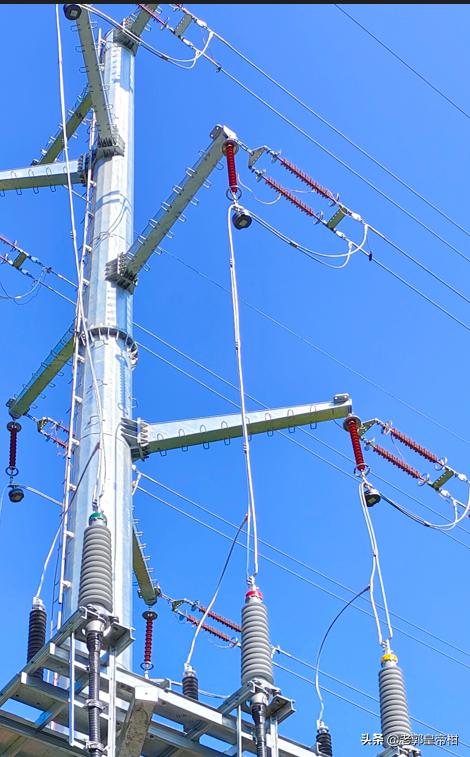

导线的引下方式
对于导线的下引线到电缆终端这一块，我们一般采用这种方式引下，还有很多种方式的引下都是可以的，主要能保持电缆终端的稳定，保持引下与塔身的电气安全距离即可。
这种引接方式看起来有3个需要改进的地方：

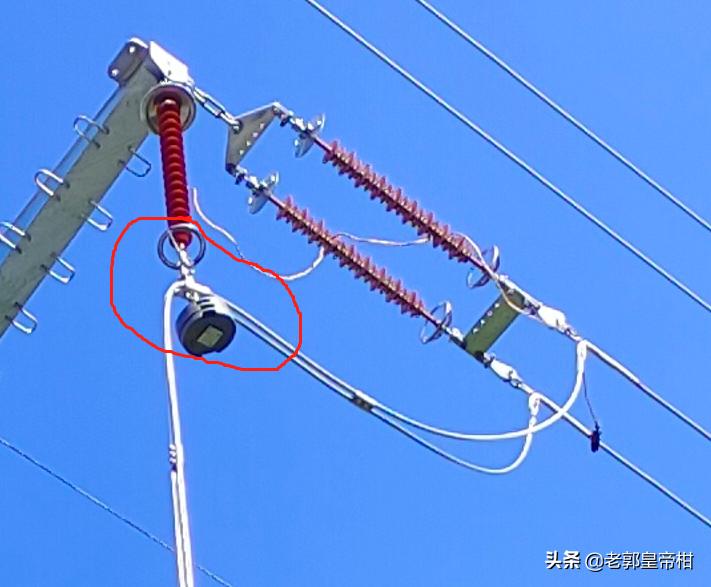

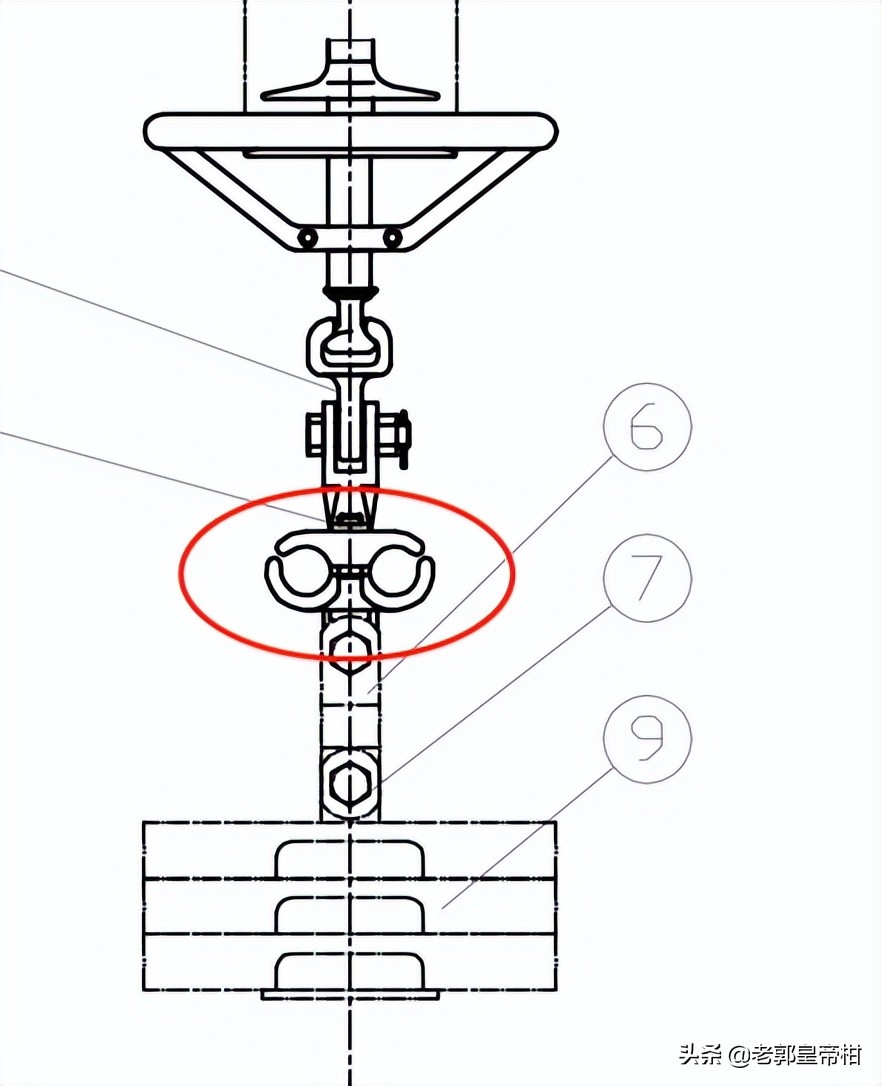

1、跳线引接串的方式

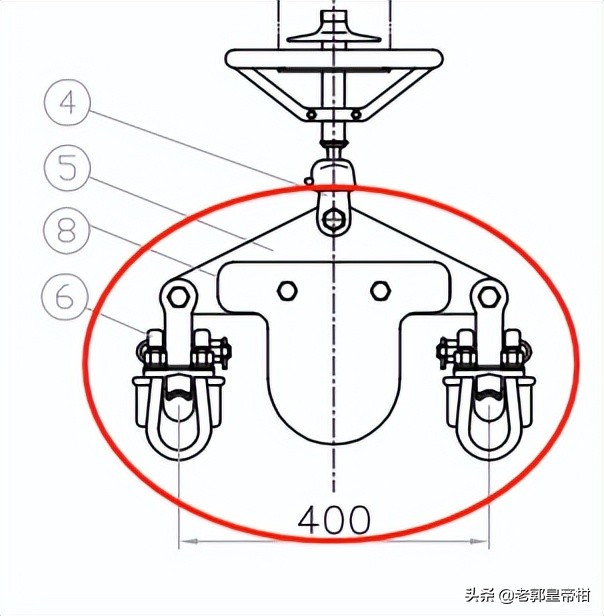

这个地方采用的是并沟线夹和重锤片的引接方式，看起来比较拥挤，可以换成间隔棒的引接方式，应该可以更漂亮一点。示意图如下：

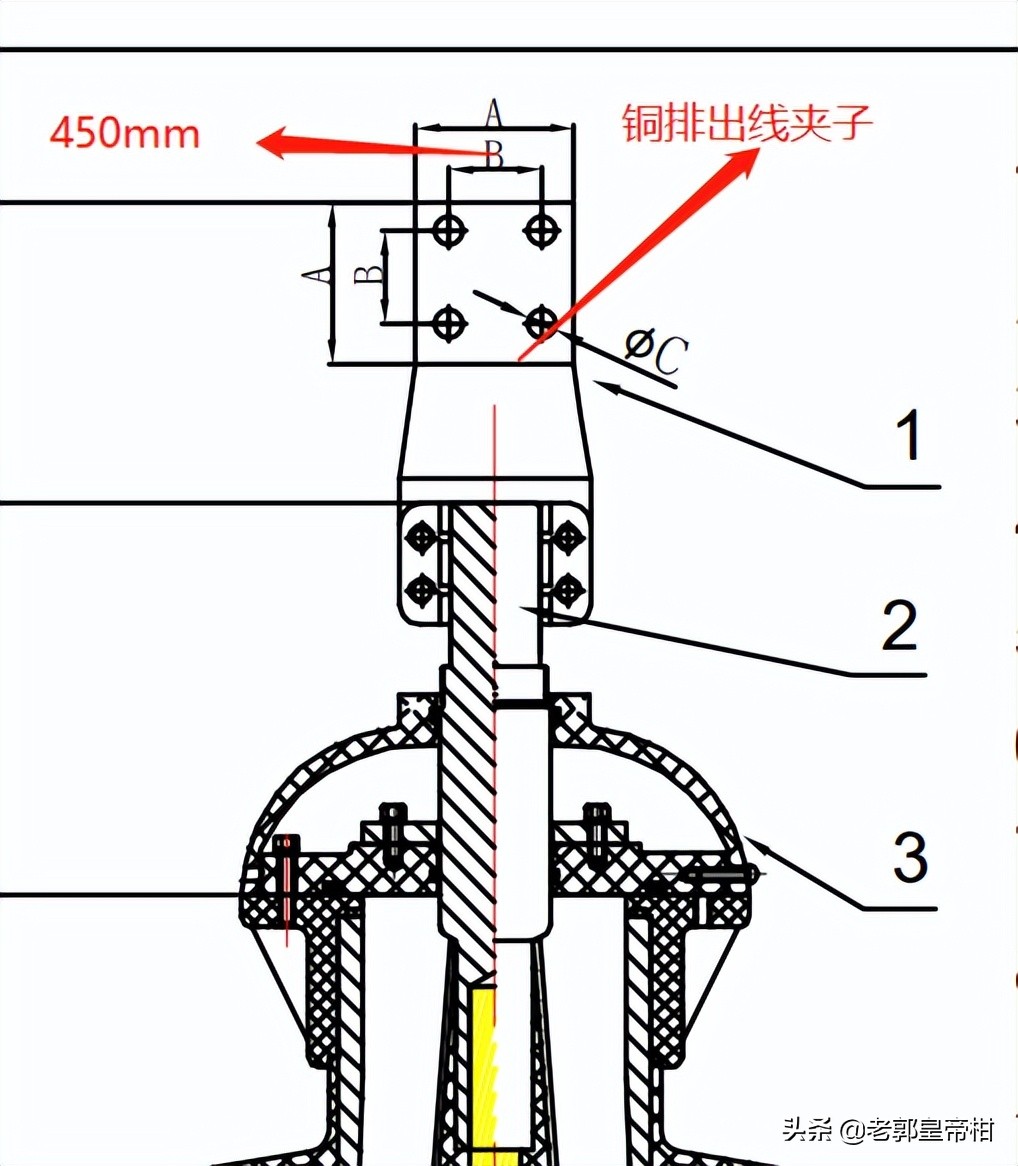

因为对应的电缆终端的接线端子伸出来的铜铝过渡设备线夹的尺寸为200mm的间距，我们可以把跳线串更改为跳线间隔棒的跳线串，这样子看起来更是平滑和美观。 电缆在终端接线端子的尺寸如下：

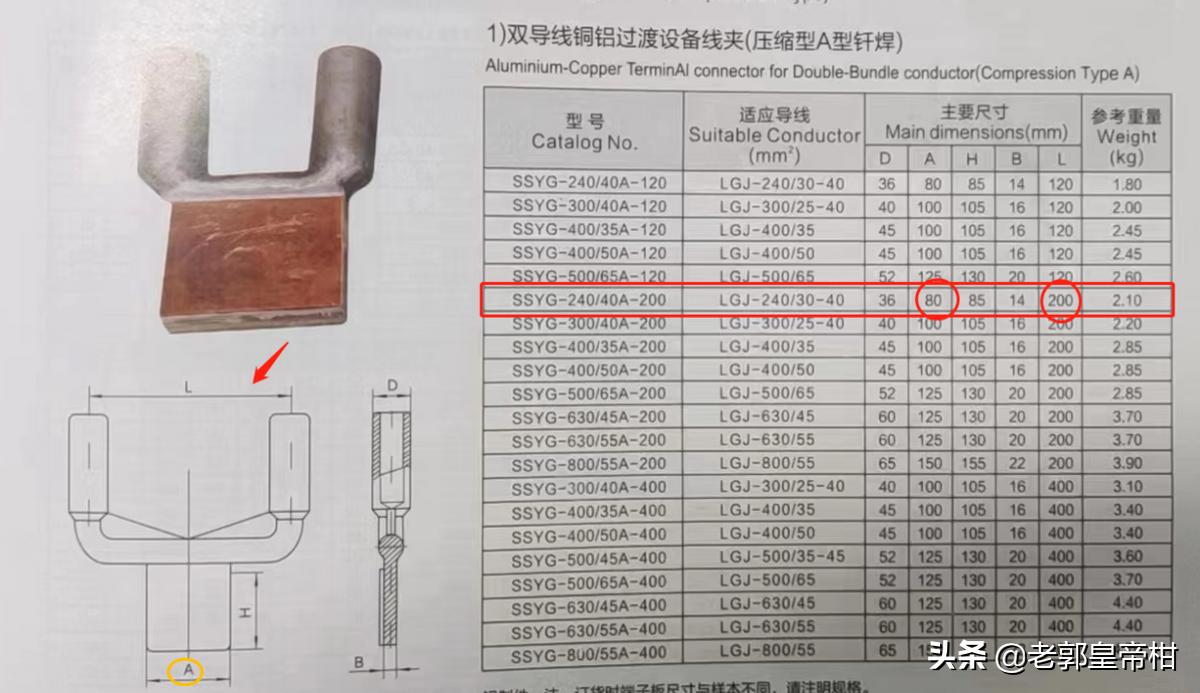

下面插一句，接线端子的连接是铜排上打孔，以现场打孔居多，铜排的宽度为800×800，配套的铜铝过渡设备线夹如下图所示：
主要是电缆终端的A值和铜铝过渡线夹的A值的配合即可，至于上面的开孔大小和开孔距离现场开孔也好，或者直接在工厂加工好也可以，这个不是决定因素。

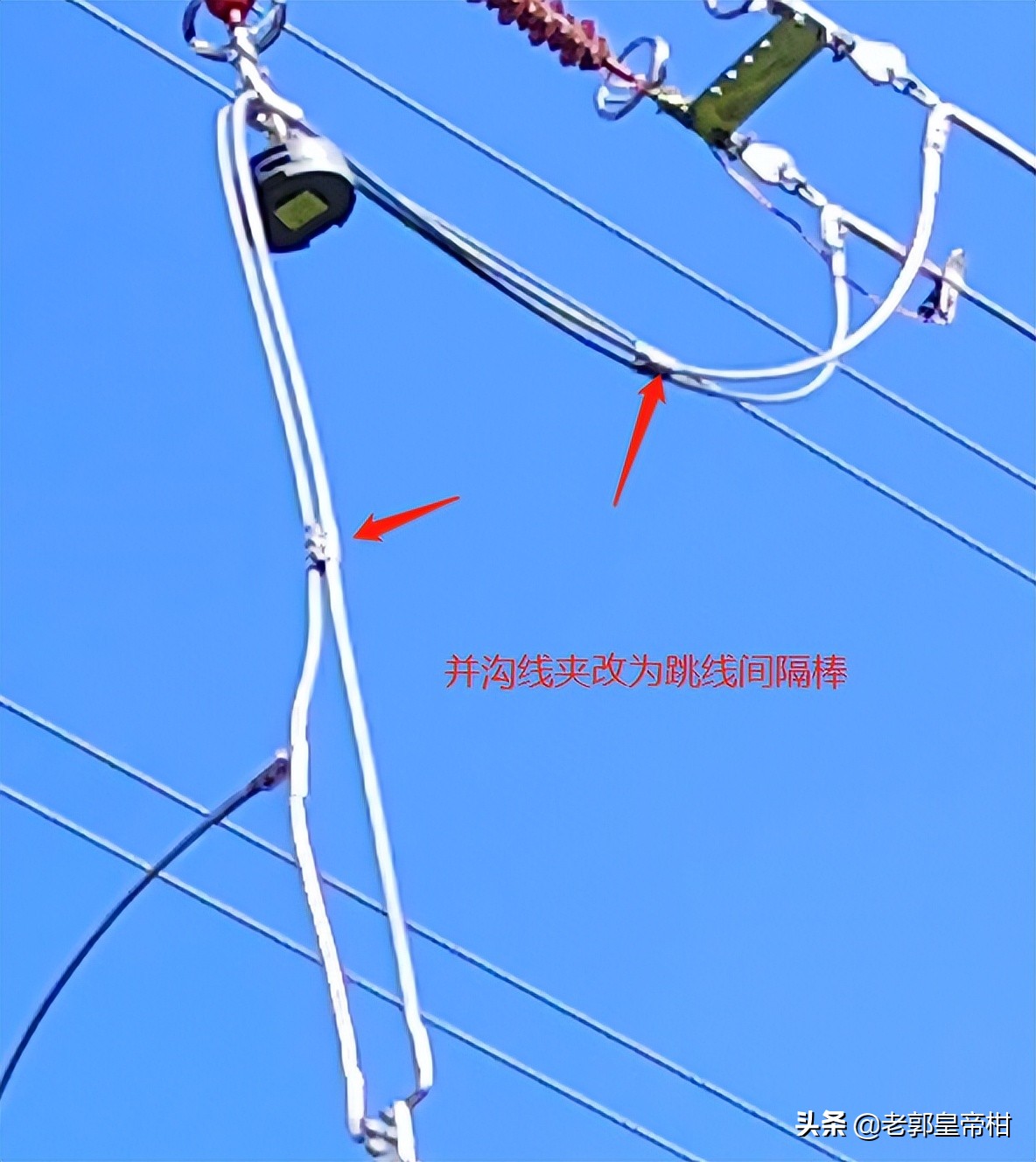

- 并沟线夹更换为跳线间隔棒
以本工程为例，所用的并沟线夹为JB-4，间距大约1.5m用一个，更换为FJG-220/22子线间间隔棒，则间距不变，跳线串跳线线夹更改为 XG-4028。本工程ABC三相分别用FJG-220/22子线间间隔棒的数量为12-18个（1.5-2米之间都可以）。

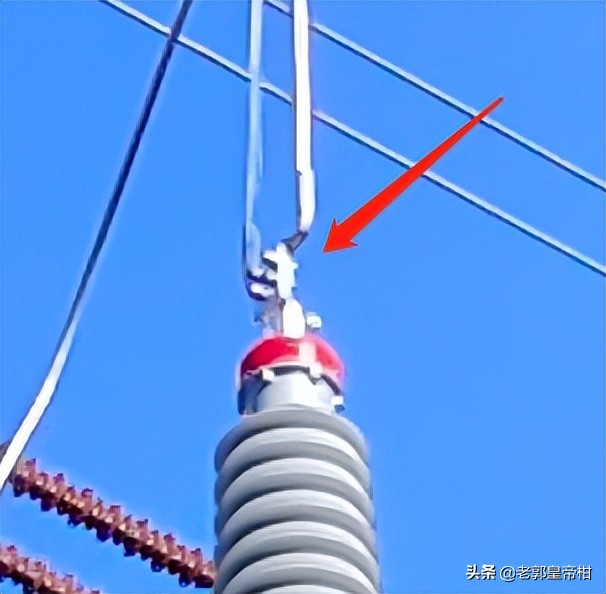

- 避雷器端子和导体的连接

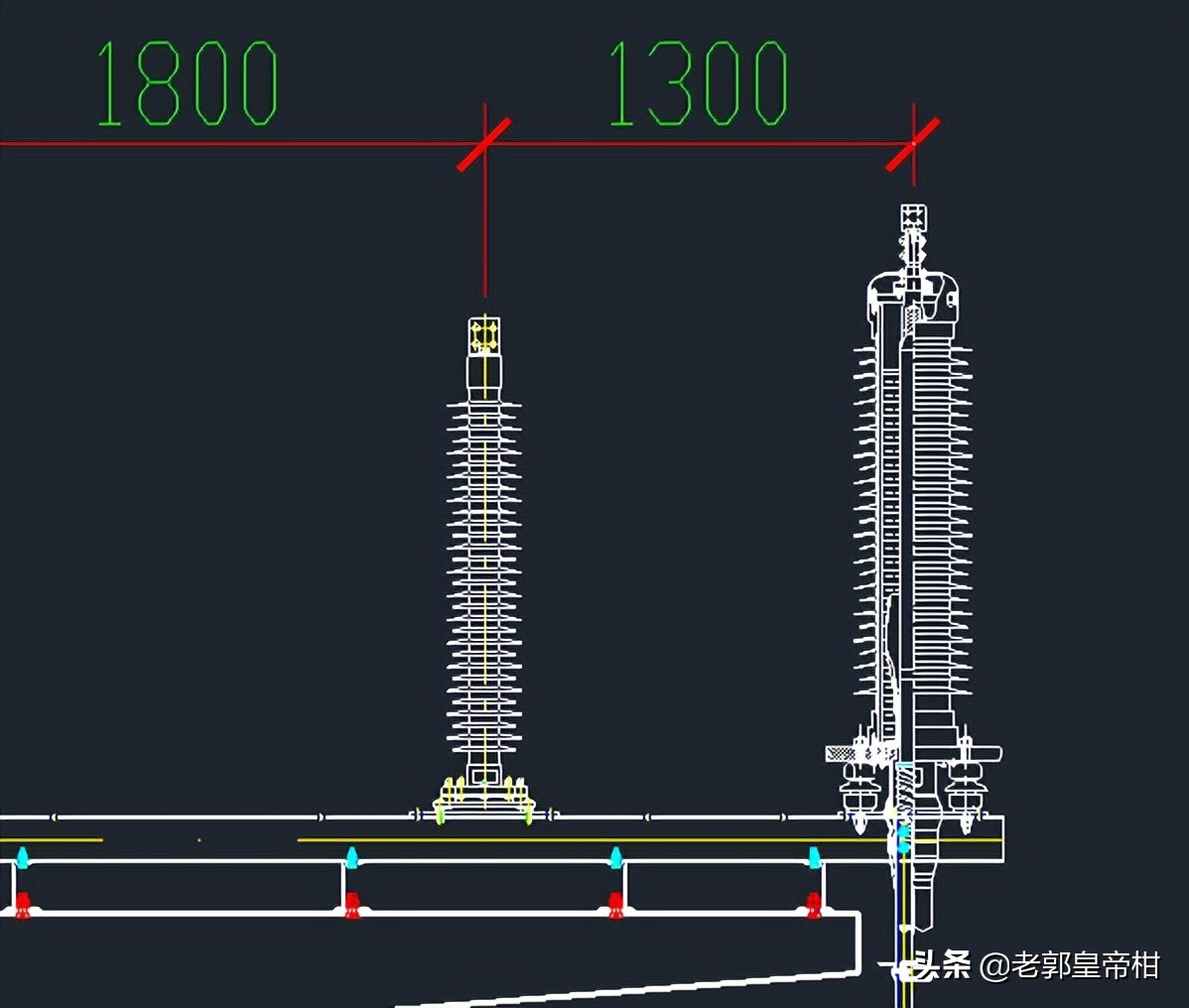

如上图所示，对于CAD图上和实际运行之后的差距，用一个T型设备线夹相连，但是对于连接导线的选择是不是正确呢？是选择跟下引线导线一样的截面还是选择单根软导线即可？还是要选择扁钢（铜排）相连呢？这点我有疑问。

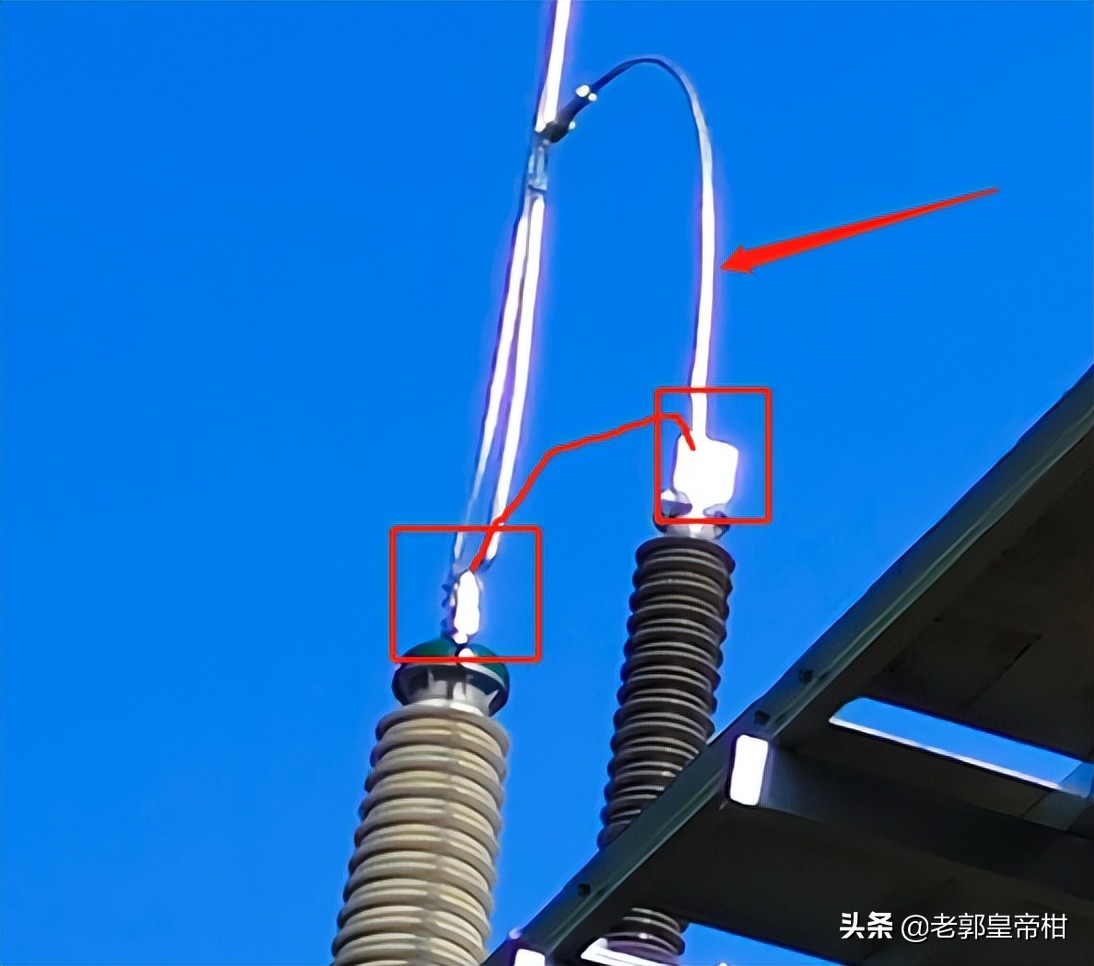

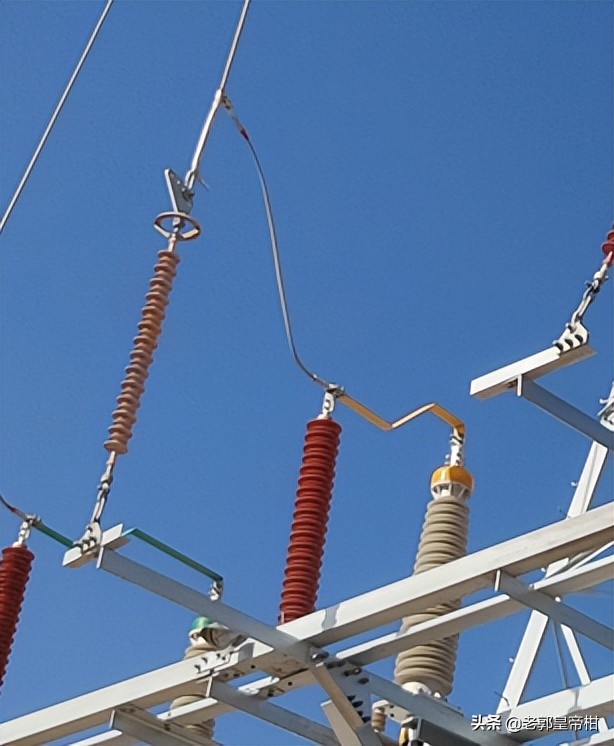

如上图所示的接法也可以，那就是直接用扁钢连接避雷器和电缆头的接线端子。孰优孰劣，只有在以后的工程实践中才能够继续地总结完善吧。

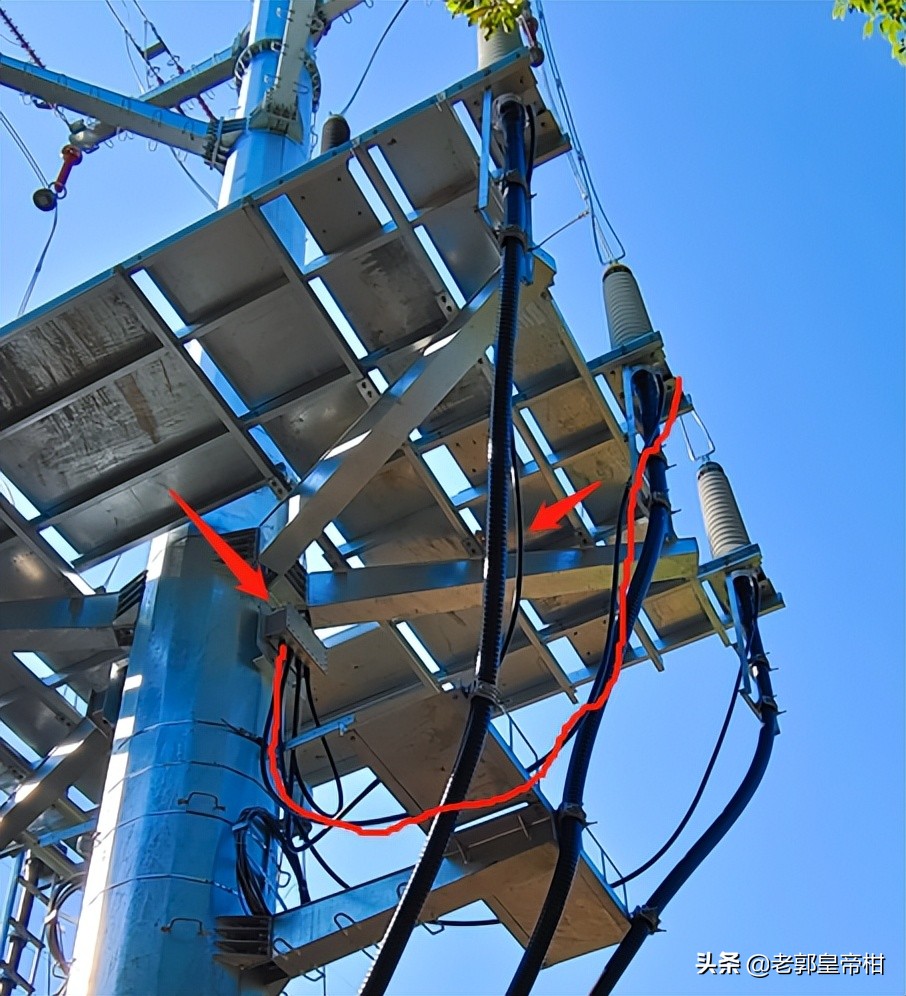

接地电缆的型号和长度的选择，按照一般规定，接地电缆一般选用YJV-10-1×240mm2，交联聚乙烯单芯铜电缆，主要用来是接地线和接电缆外护套和接地箱，一般这个电缆型号可以随着电压等级和输送容量的变化而变化，截面积从150-240mm不等，长度基本上按照图上距离或者现场量取即可，如下图所示位置：
长度根据图纸和现场测量为保护箱到电缆终端处长度为9-10米一根，一共三根，电缆接地箱至地面接地点处一根，长度为10米左右，那么一个回路电缆长度大约40米，一共两个回路，长度一共80米。站内电缆终端至接地箱参考站外考虑。

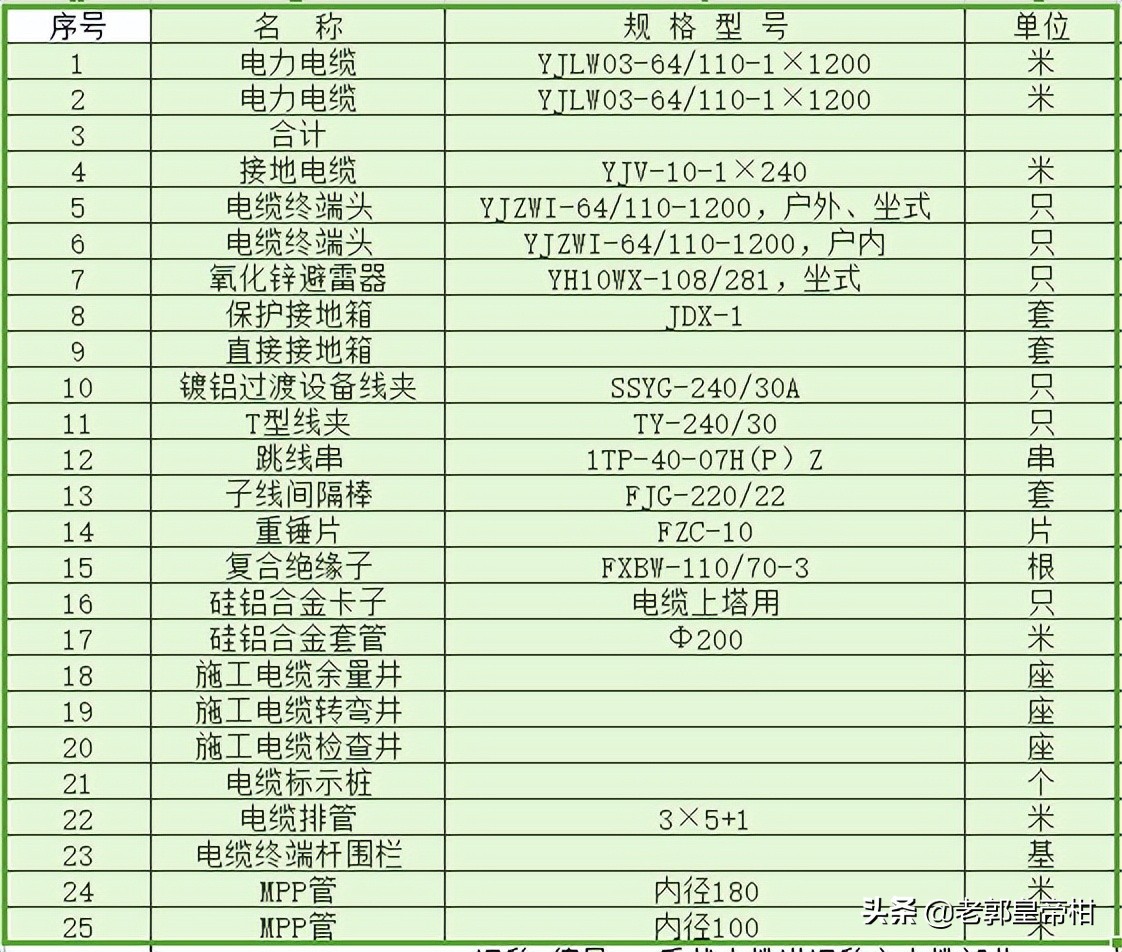

电缆终端塔及其排管工程所用材料明细表：（根据工程可以适当调整）。
基本材料清册
工作之余的总结，仅供自己工作的参考，如有雷同，绝对的抄袭我的。
