家里有7个从旧电脑上拆下的硬盘，明明有用，却闲置了很久……

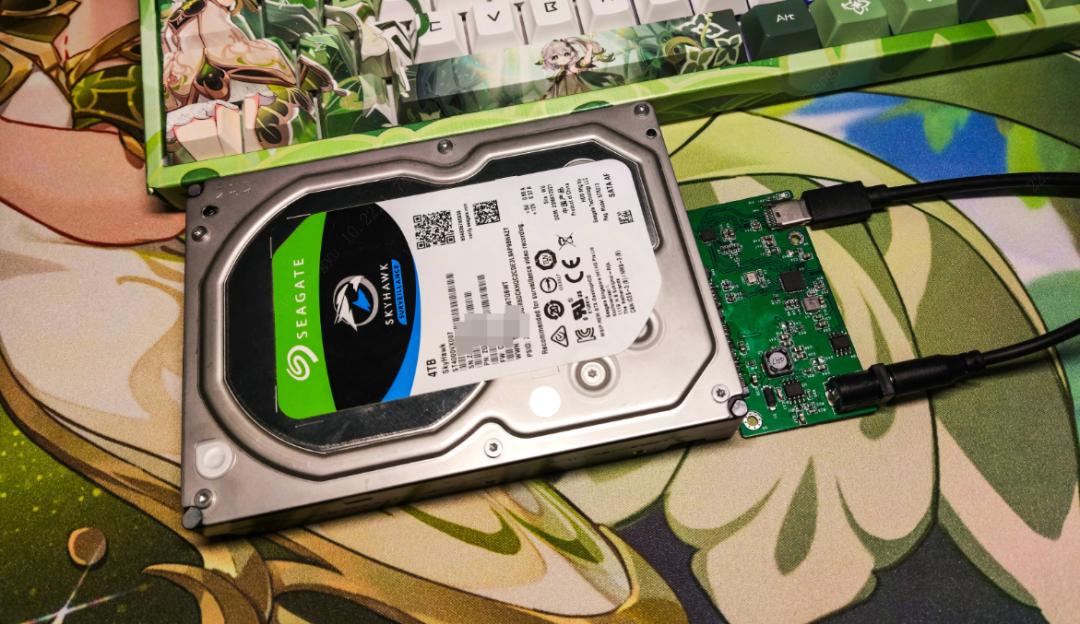

遵循旧物利用的原则，我自制了一块转接板，这能 给硬盘增加一个type-c接口 ，使其能外接在主机上使用。 DIY成本只要30块钱。

转接板

转接板是通用的，像是固态硬盘，2.5寸、3.5寸的机械硬盘，接上就能用。

实测数据展示

接上转接板后，我分别 测试 了这7款 硬盘的速率 。如果你也想要DIY一个转接板，我已在下一章将转接板的 电路图 和 制作方法 分享出来了。

1.希捷银河X18

品牌：希捷银河X18

型号：ST16000NM000J

硬盘类型：3.5寸机械硬盘 垂直盘

容量：16TB

缓存：256M

转速：7200转

使用： 全新盘

使用本工具可以正常初始化硬盘，正常新建分区，正常格式化，正常修改卷标。

USB3模式下速度还可以， 读写可以上到250MB/s 。

2.希捷酷鱼

品牌：希捷酷鱼

型号：ST1000LM035

硬盘类型：2.5寸机械硬盘 叠瓦盘

容量：1TB

缓存：128M

转速：5400转

使用： 5年

USB3模式的读取速度130MB/s，写入速度120MB/s。 USB2模式在40MB/s左右，比上面的银河X18慢了一半。

3.希捷酷鹰

品牌：希捷酷鹰

型号：ST4000VX007

硬盘类型：3.5寸机械硬盘 垂直盘

容量：4TB

缓存：64M

转速：5900转

使用： 1年

读取速度160MB/s，写入速度88MB/s。 考虑到这张盘即将存储满，磁头基本上在盘内圈，写入速度不如上一块希捷酷鱼硬盘。

在USB3模式下读取有160MB/s

在USB3模式下写入有88MB/s

4.西部数据蓝盘

品牌：西部数据蓝盘

型号：WD10EZEX

硬盘类型：3.5寸机械硬盘 垂直盘

容量：1TB

缓存：64M

转速：7200转

使用： 8年

USB3.0模式下 读取速度130MB/s，写入速度113MB/s 。

5.日立

品牌：日立

型号：HDS721616PLA380

硬盘类型：3.5寸机械硬盘 垂直盘

容量：160GB

缓存：8M

转速：7200转

使用： 15年

这张盘有点年头了，已经用了近15年了，这张盘在当年，数据存储高达160GB，缓存8M，还是液态轴承马达。

USB3.0模式下 读取与写入速度有40MB/s 。硬盘环保使用年限是20年，这块硬盘还能再陪我5年。

6.Colorful

品牌：七彩虹

型号：SL500

硬盘类型：TLC固态硬盘

容量：256GB

缓存：512M

使用： 两年半

练习时长两年半，不算太旧。 USB3.0读取350MB/s+，写入300MB/s+。

算是速度很快了对比前面的机械硬盘。

7.三星

品牌：三星

型号：750 EVO

硬盘类型：TLC固态硬盘

容量：120GB

缓存：256M

使用： 7年

用的比较久的盘了。

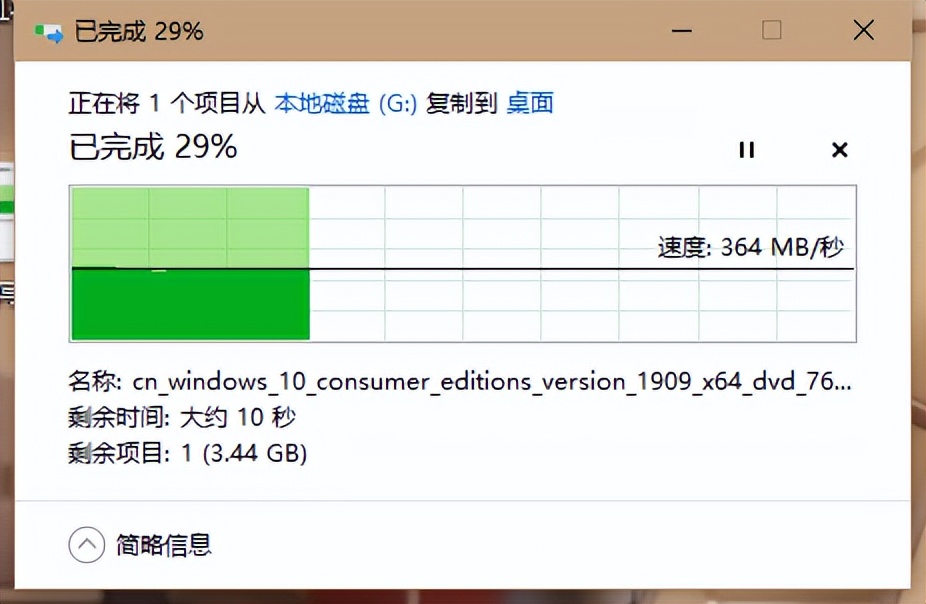

USB3.0模式下 读取400MB/s，写入300MB/s+ 。比上面七彩虹用了两年半的还厉害。

制作说明

1.电路图

原理图

PCB图

2.关于电源

转接板的电源使用SCT2650的DCDC，附带12V和5V路径管理：

• 一般的固态硬盘、2.5寸机械硬盘使用5V供电，可以不需要12V供电。
• 一般的3.5寸机械硬盘使用5V+12V双供电。

3.关于焊接

综上所述，下方电源可以不用焊接，此电源方案没有12V，带不动3.5寸硬盘。

当使用3.5寸硬盘时，这部分电源需要焊接。且供电需要12V适配器供电，也兼容2.5寸硬盘的5V。

焊接时需注意，使用USB5V不焊接DCDC时，这里需要焊接0欧或保险丝。使用12V电源焊接DCDC时，这里不需要焊接，空贴即可，否则DCDC的5V可能会倒灌到USB5V。

实际个人测试焊接DCDC后，此处焊接0欧 5V，没有倒灌现象，但是建议还是断开。

TYPE-C、USB3.0、USB2.0走90欧阻抗。SATA部分走100欧阻抗。

本设计使用：四层板，1.0板厚JLC04101H-7628，可以免费打板。

参考资料：立创开源硬件平台《SATA 6Gb/s 转 USB3.1 Gen1-JMS578》作者：__Aknice

https://oshwhub.com/aknice/jms578-demo
