综合布线系统是什么？
综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。
综合布线系统是建筑物或建筑群内的传输网络，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。（我个人的理解：线缆的综合 - 在大楼或园区内，利用双绞线、大对数电缆、光缆、接插件组成的传输连接平台。数据的综合 - 用于传输电话、计算机、会议、监控图像等信息。）

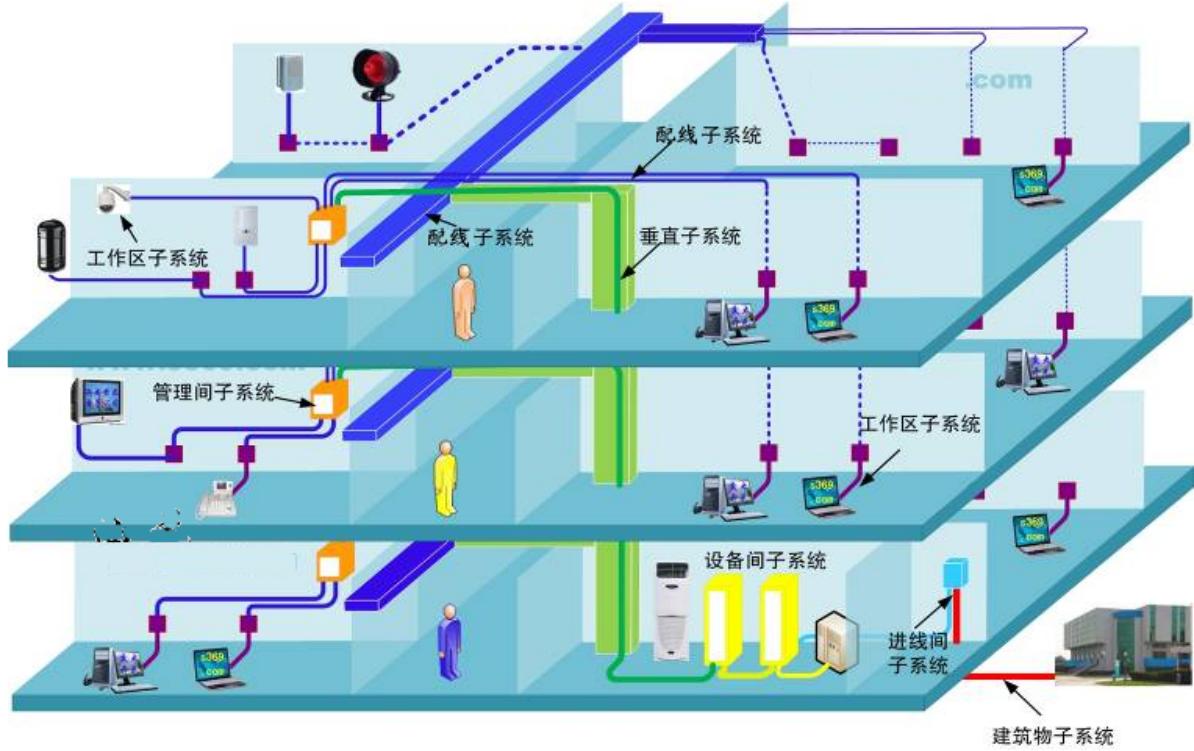

综合布线系统的基本结构和组成
综合布线系统工程宜按下列七个部分进行设计
1、工作区子系统
概念：工作区子系统是指从由水平子系统的信息插座到用户终端设备之间的连接。
组成：
1、工作区的信息模块（UTP/FTP )
2、面板（单口/双口墙装86型面板、光纤面板、地插）
3、跳线（UTP/FTP软跳线，双工光纤跳线，电话跳线）（跳线最大长度不能超过5M）
信息模块
跳线

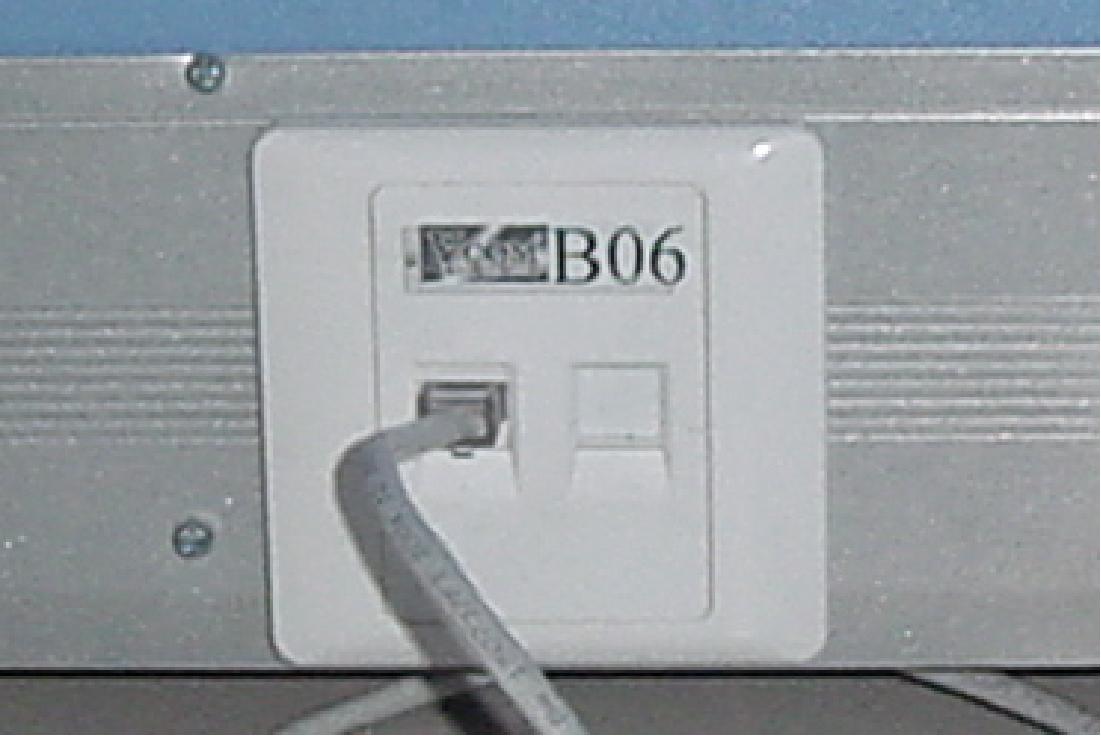

面板
地插
光纤面板
图纸部分表示（有相对应的图集，不过根据情况灵活改变）
2、水平子系统
概念：将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。
组成：
1、水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等)
2、水平光缆（常用2芯、4芯）(注：水平双绞线的长度不超过90米)
双绞线
3、管理子系统（即楼层配线间系统）
概念：将垂直干缆线与各楼层水平布线子系统连接起来等设备组成。
组成：配线架、理线器、光纤配线架、语音配线架等等
配线架

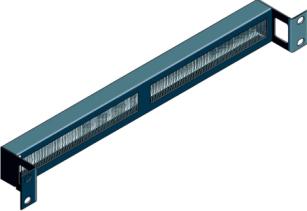

理线架
光纤配线架
语音配线架
4、垂直主干子系统
概念：通过主干线缆将主设备间与各楼层配线间系统连接起来。
组成：光纤（分单模、多模）、大对数电缆
5、设备间子系统（即中心机房）
概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。
组成：主光纤配线架、主语音配线架
6、建筑群连接子系统
概念：建筑群主干子系统是通过各建筑物之间的缆线连接各建筑物之间的传输介质和各种支持设备组成的一个建筑群综合布线系统。
7、管理
管理：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。
电缆标识
场标识
插入标识
跳线的标识
在设计中的常见问题：
90米链路长度的测试？

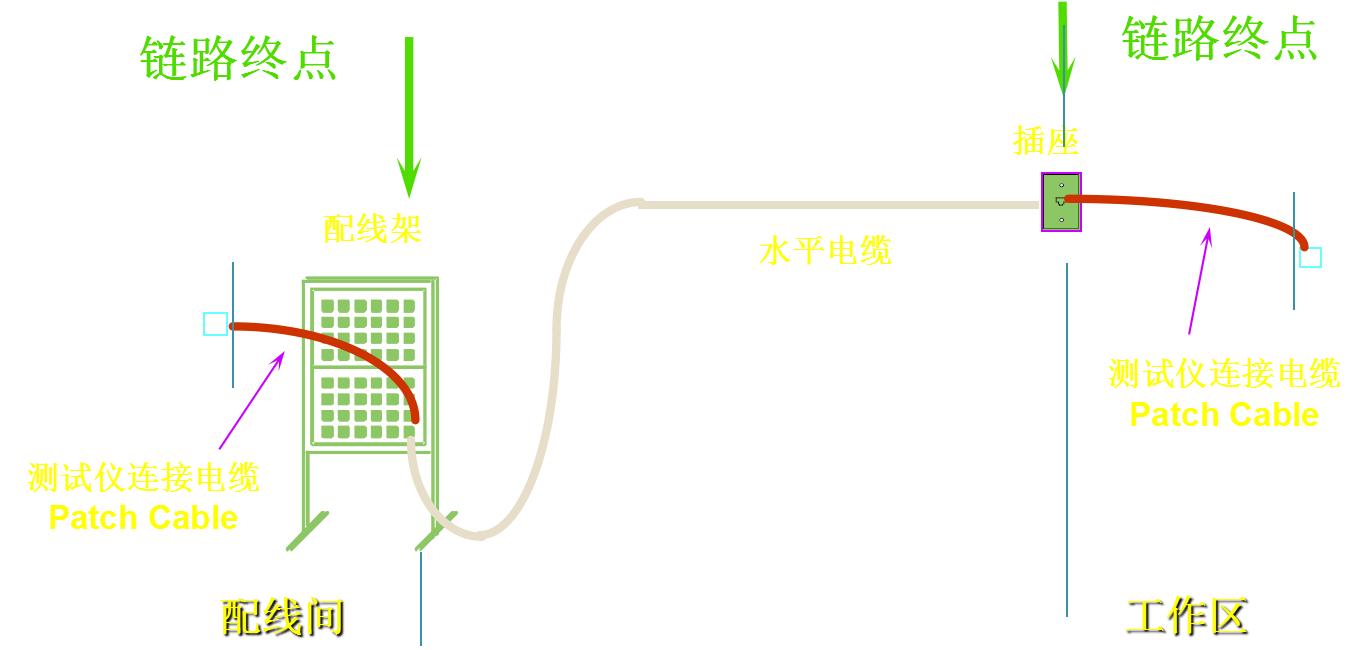

永久链路(90米)测试：由90米电缆和两端接头组成，不含两端测试软跳线。对这段链路进行的物理性能测试
基本链路（94米）测试：由90米水平缆线，两端信息插座，为配线架、两端测试跳线（2米）组成。 它不包括用户端使用的电缆。
通道测试：作为一个完整的端到端链路定义的，它包括了联接网络站点和集线器的全部链路，其中用户的末端电缆必须是链路的一部分，必须与测试仪相连。
各类光纤选择？
光纤按光在其中的传输模式可分为单模和多模
多模光纤：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
OM1光纤或多模光纤（62.5⁄125），千兆传输距离只有275米
OM2⁄OM3光纤（G.651光纤或多模光纤（50⁄125））
OM2的千兆传输距离有550米
OM3光纤的中心传输部分也是50微米，为万兆光纤，细分型号有：
OM3-150 在150米距离内达到万兆。
OM3-300 在300米距离内达到万兆。
OM3-550 在550米距离内达到万兆。
单模光纤：中心玻璃芯很细(芯径一般为9或10μm)，单一的传播路径，只能传一种模式的光。因此，其模间色散很小，适用于远距离通讯。（就是距离近的用多模，距离远的用单模）
综合布线清单如何配置
工作区计算
确定信息点的数量：
每10平方米，布置1个数据点和1个语音点。
具体与业主沟通，参考装修图。
水平区计算
1.从图中找到管理间的位置。
2.找到离管理间最远的信息点位置和最近的信息点位置。
3.换算单位305米/箱。
水平线缆计算：
水平线平均距离=(最远点距离+最近点距离)/2*1.1+7（每层楼高度余量）+7(米余量)
线缆箱数=总点数/(305米/水平线平均距离)+1
楼层配线间计算
通过水平线缆的数量确定配线架的数量
通过水平线缆的用途确定配线架的类型
通过配线架的数量确定理线架数量
