节点图对于施工图的重要性不言而喻，而理解节点图的本质就是理解其背后的施工工艺和材料属性等等知识；
在我们看来，学习节点构造最快的方式就是读懂它底层的套路，即“骨.肉.皮”的理解形式。
今天就帮大家分析一下在我们的设计中，经常会遇到的 6 种工艺节点。希望你看了之后会有所收获。
01.
淋浴间下水槽铺装

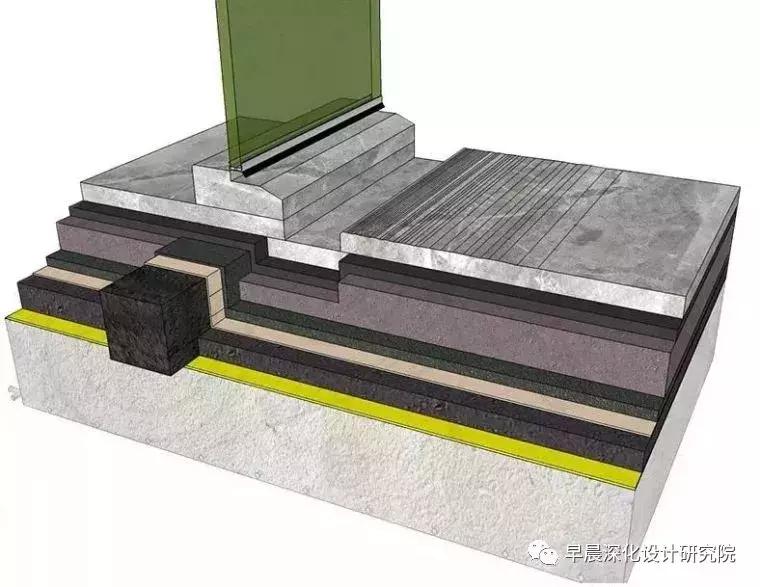

△淋浴间下水槽铺装三维图
请先尝试根据自己的理解，判断上图中每一层代表什么材料。
答案来了
▽

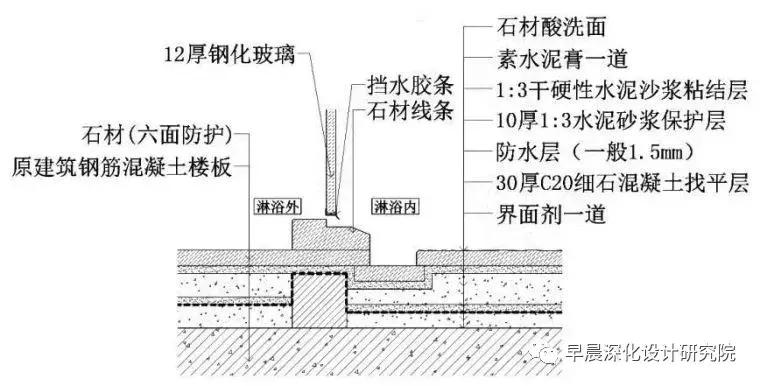

△淋浴间下水槽铺装节点图
工艺说明：
1、 防水完全做完后蓄水试验3~5天。
2、 地漏处下水方向的防水处理必须做好灌浆加实。
3、 大理石的颜色、品种由设计人定，并在施工图中注明。
4、 防污剂需按厂家使用说明施工。

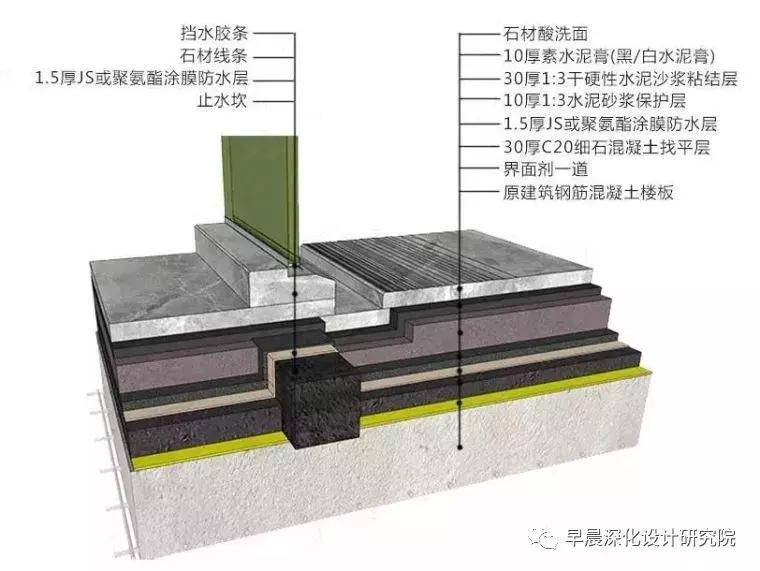

△淋浴间下水槽铺装三维图
02.
钢架隔墙

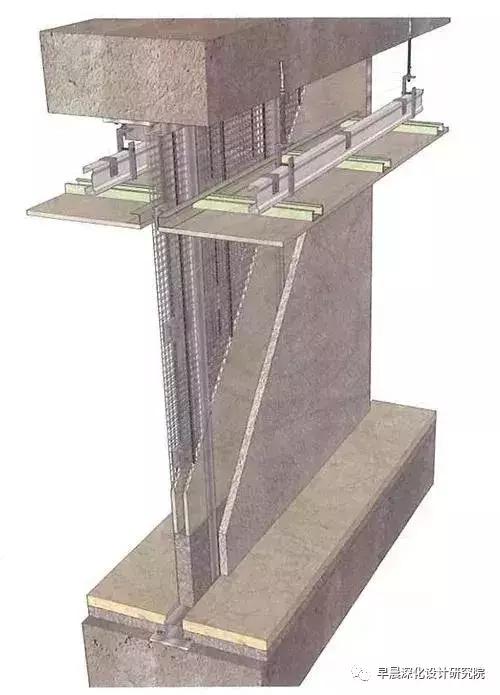

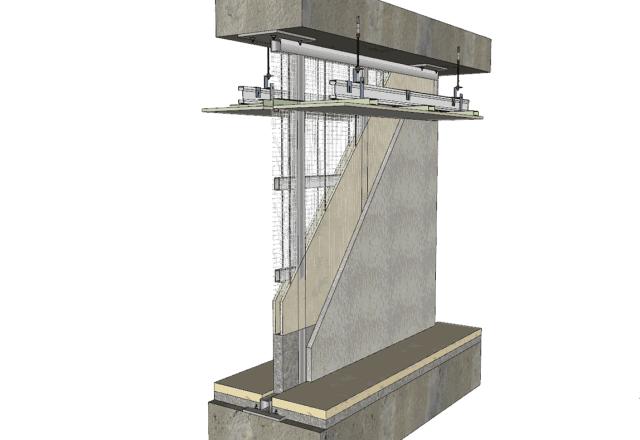

△钢结构隔墙三维图
请先尝试根据自己的理解，判断上图中每一层代表什么材料。
答案来了
▽

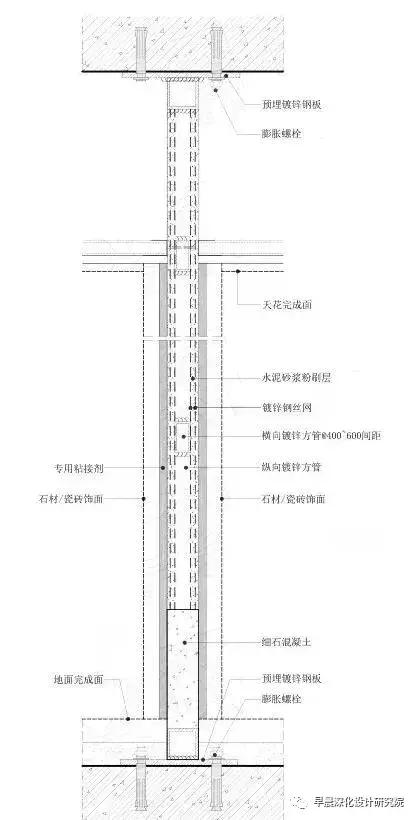

△钢结构隔墙节点图
工艺说明：
隔墙工艺流程：弹线→安装天地龙骨→竖向龙骨分档→安装竖向龙骨→管线布置→安装横向卡档龙骨→安装门洞口框→安装一侧罩面板→安装隔音棉→安装另一侧罩面板。
△钢结构隔墙动态三维图
03.
轻质隔墙软包

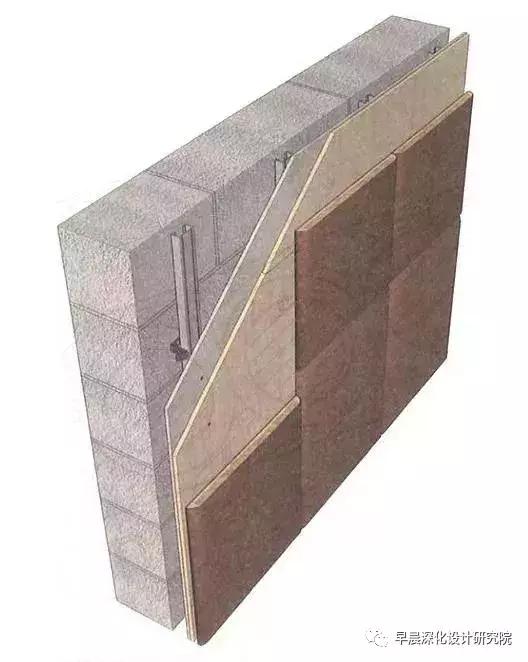

△轻质隔墙软包三维图
请先尝试根据自己的理解，判断上图中每一层代表什么材料。
答案来了
▽

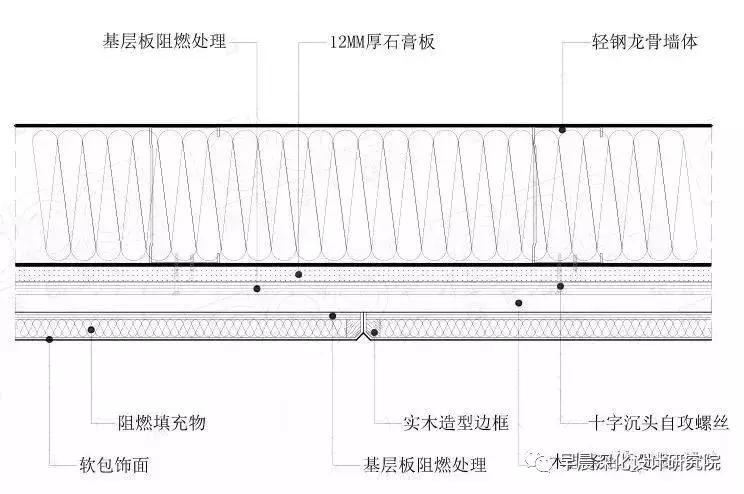

△轻质隔墙软包节点图
工艺说明：
工艺流程：测量、弹线→安装基层龙骨→龙骨验收→安装基层夹板→制作硬包板→安装、粘贴硬包板。

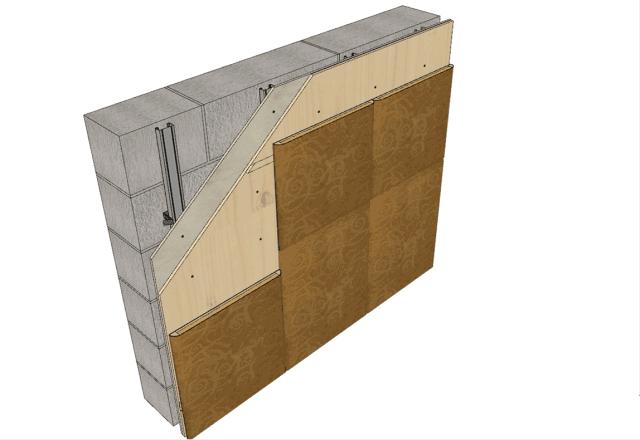

△轻质隔墙软包动态三维图
04.
石材与木饰面收口
△石材与木饰面收口三维图
请先尝试根据自己的理解，判断上图中每一层代表什么材料。
答案来了
▽
△石材与木饰面收口节点图
工艺说明：
1、 石材与木饰面的拼接方式确定、需做错位拼接
2、 把握干挂石材导致墙面基层变厚，木饰面的调整
施工工序：
准备工作--现场放线--材料加工--基层处理--木饰面基础固定--石材干挂结构框架固定--干挂石材--成品木饰面安装--完成面处理
用料分析：
1、 选用指定加工石材20mm
2、 定制成品木饰面、基础材料防火板、龙骨、石材与木饰面切口拼接
3、 石材专用AB胶干挂
4、 石材需做六面防护
完成面处理：
1、 保证石材与木饰面拼接缝完整
石材做抛光处理
2、 用保护膜做成品保护

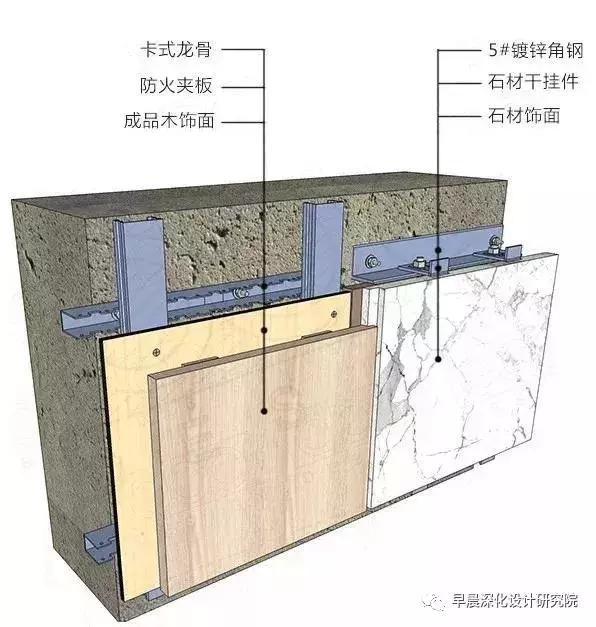

△石材与木饰面收口三维节点图
05.
玻璃隔断与铝板连接
△玻璃隔断与铝板连接三维图
请先尝试根据自己的理解，判断上图中每一层代表什么材料。
答案来了
▽
△玻璃隔断与铝板连接节点图
工艺说明：
1、 在顶棚和地面弹出玻璃隔断的位置线。
2、 安装固定下部的锚固件。
3、 再完成隔断上部的安装。
4、 中间填充橡皮垫或填充剂。
5、 最后用密封胶密封。
注意：
1、 玻璃槽内的处理。
2、 密封胶的处理。

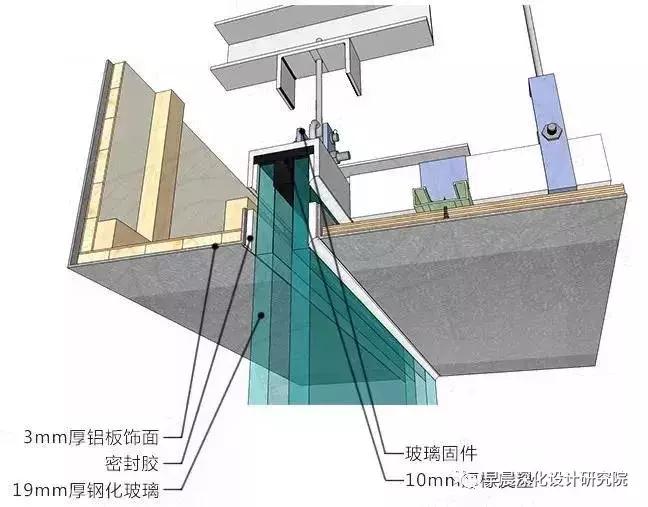

△玻璃隔断与铝板连接三维节点图
06.
窗帘灯带

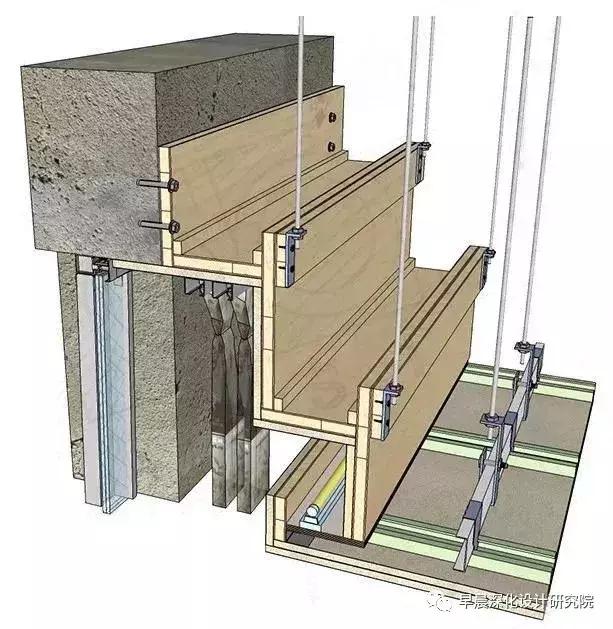

△窗帘盒灯带三维图
请先尝试根据自己的理解，判断上图中每一层代表什么材料。
答案来了
▽

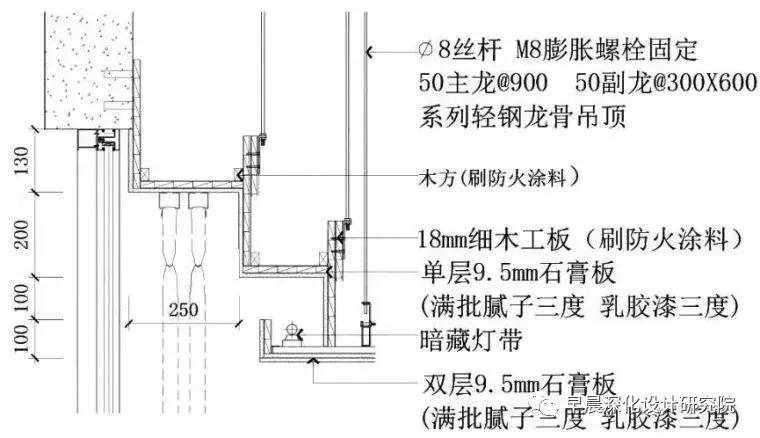

△窗帘盒灯带节点图
工艺说明：
1、 龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍；
2、 50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；
3、 18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定；
4、 9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定；
5、 满批耐水腻子三度；
6、 乳胶漆涂料饰面；

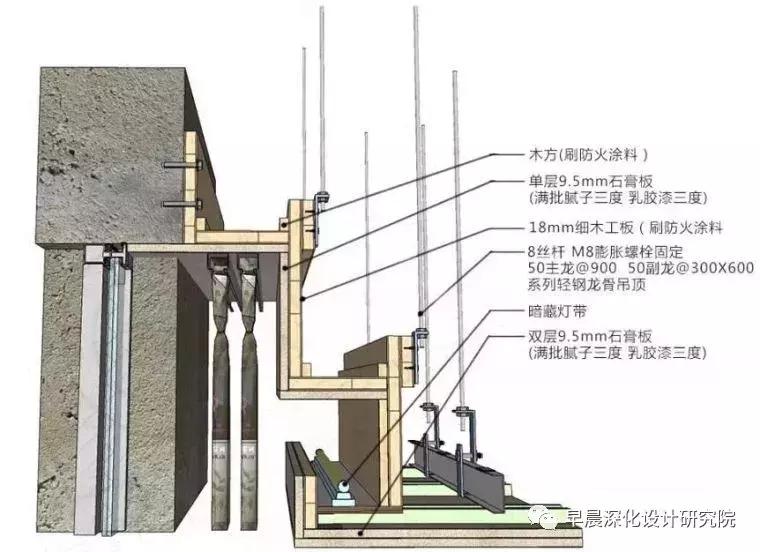

△窗帘盒灯带三维节点图
