重要提示

在电路分析中，时常需要根据信号的频率高低对信号进行分类，将信号频率分成几种情况，再进行电路工作原理的分析。

在分析选频放大器、陷波电路、选频电路、带通放大器电路等时，要对信号的频率进行分解。根据不同的信号频率，电路有不同的工作结果，如果不分解信号的频率，这类电路就无法进行工作原理的分析。

1.频率分解方法

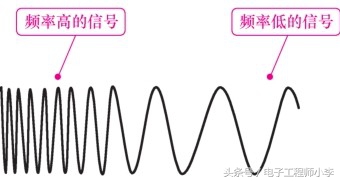

图1-18是频率分解方法示意图。当两种信号的频率高低相差很大时，一些电路分析中要将信号按频率分解，如高频信号和低频信号，再分细一点是低频信号、中频信号和高频信号。

图1-18 频率分解方法示意图

2.交流信号频段划分

电路分析中，关于信号频率的概念需要掌握频率的高与低，而且是信号频率的相对高低。交流信号的频率分解是将频带(最高频率和最低频率之间的范围)内的信号分成两个或多个更小频段的信号，对不同频段内的信号分别进行电路工作原理的分析。

交流信号的频率分解在不同情况下有不同的分段方法。

3.低、中、高频信号分析方法

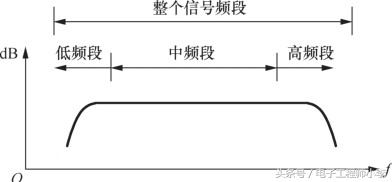

图1-19是低、中、高频信号分析方法示意图。

图1-19 低、 中、 高频信号分析方法示意图

根据交流信号中信号频率的不同，通常将交流信号分成低频信号、中频信号和高频信号，这时分成3种情况进行电路分析。

低频信号频率最低，高频信号频率最高，中频信号频率居中。

显然，低频信号是指低频范围内某一频段的信号，严格讲应该是低频段信号，俗称低频信号。同理，中频信号、高频信号也是某一频段内的信号。

4.某个特定频率信号分析方法

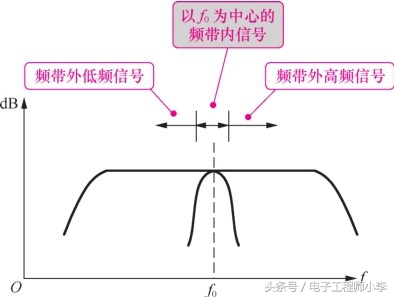

图1-20是某个特定频率信号分析方法示意图。

图1-20 某个特定频率信号分析方法示意图

将交流信号分成某个特定频率的信号，严格地讲是以该频率为中心的一个频带内信号和该频带之外的其他频率信号两种情况，通常以f0为中心的频带内信号频带很窄。

这种分析方法主要用于吸收电路、带通滤波器和谐振电路的工作原理分析中。

5.低频和中、高频信号分析方法

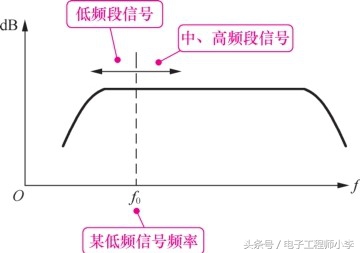

图1-21是低频和中、高频信号分析方法示意图。

图1-21 低频和中、 高频信号分析方法示意图

以某一特定频率的低频信号为界，将交流信号按频率高低分成低频信号和中、高频信号两种情况来分析，这往往是低频段信号在电路中受到特殊处理时采用的频段分解方法。

这种方法主要用于分析高通滤波器、频率补偿等电路的工作原理。

6.低、中频和高频信号分析方法

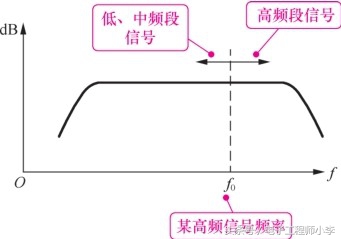

图1-22是低、中频和高频信号分析方法示意图。

图1-22 低、 中频和高频信号分析方法示意图

以某一特定频率的高频信号为界，将交流信号按频率高低分成低、中频信号和高频信号两种情况来分析，这往往是高频段信号在电路中受到特殊处理时采用的频段分解方法。

这种方法主要用于分析高通滤波器等电路的工作原理。

7.收音电路中的高频信号、中频信号和低频信号分析方法

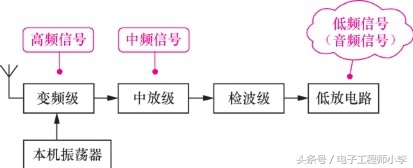

图1-23是收音电路中信号频率的划分示意图。

图1-23 收音电路中信号频率的划分示意图

在变频级之前的收音信号频率最高，称为高频信号，例如，中波700 kHz的广播电台高频信号，经过变频级之后，变成了中频信号，在调幅收音机中的中频频率为465 kHz，调频收音机中频频率为10.7 MHz;经过检波电路之后，中频信号变成了低频信号，也就是人耳所能听到的20～20 000 Hz的音频信号。

8.频段内和频段外信号分析方法

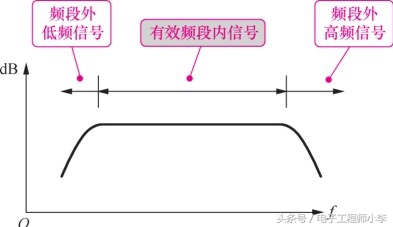

图1-24是频段内和频段外信号分析方法示意图。

图1-24 频段内和频段外信号分析方法示意图

将交流信号分成有效频段内信号和频段外信号两种情况。有效频段内信号是有用的信号，频段外信号通常是无用的信号，是有害的。

频段外信号又分成频段外低频信号和频段外高频信号，前者频率低于频段内信号的最低频率，后者频率高于频段内信号的最高频率。
