1.双控
小技巧就是，两个开关的L1、L2同名的连一起。

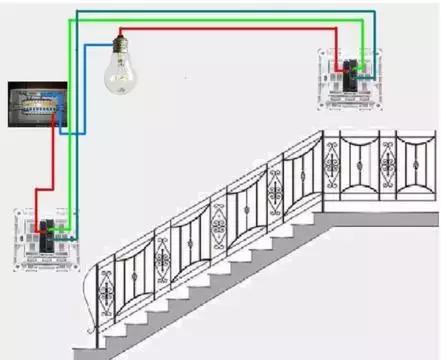

这种是楼梯双控的布局

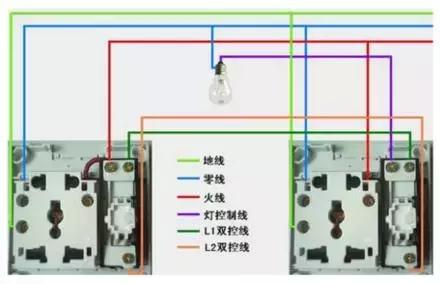

这种双控带插座，大同小异

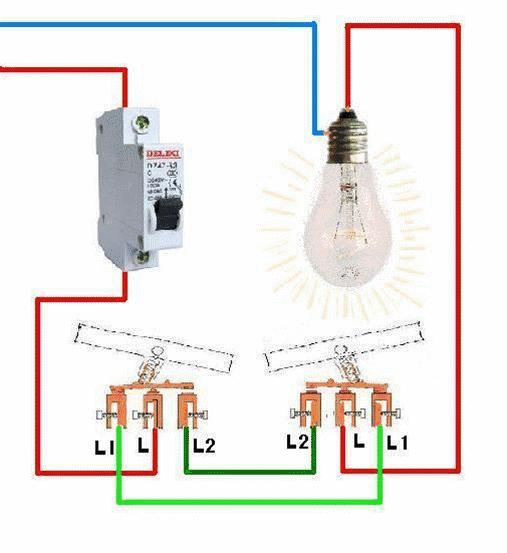

这个是开关的动态演示，便于理解

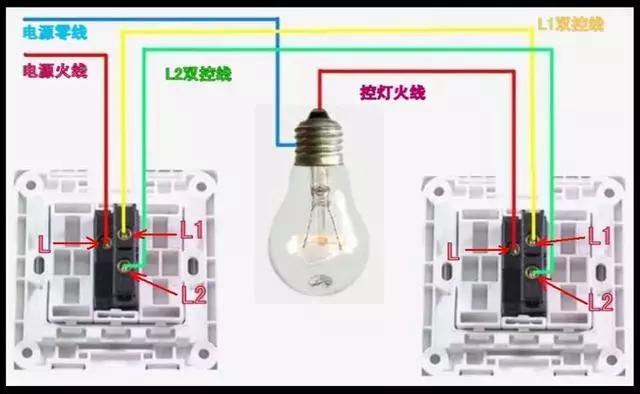

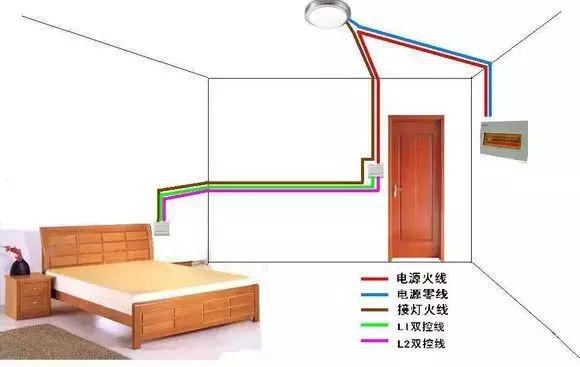

卧室双控的布线图
2.三控
中间是个多控开关
有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。

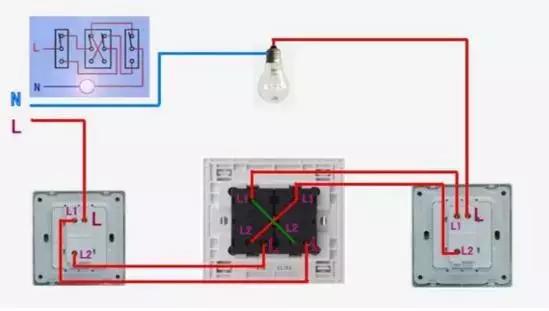

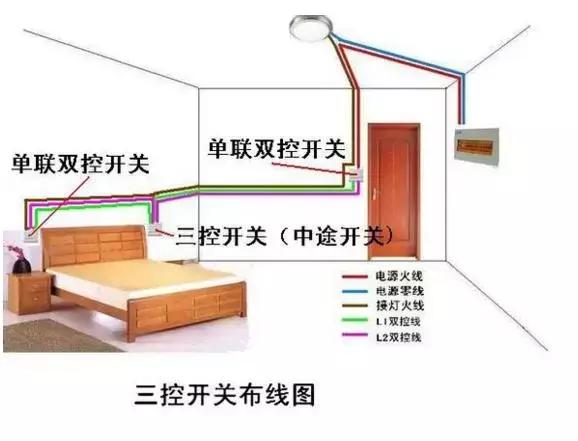

三控开关的布线
3.四控

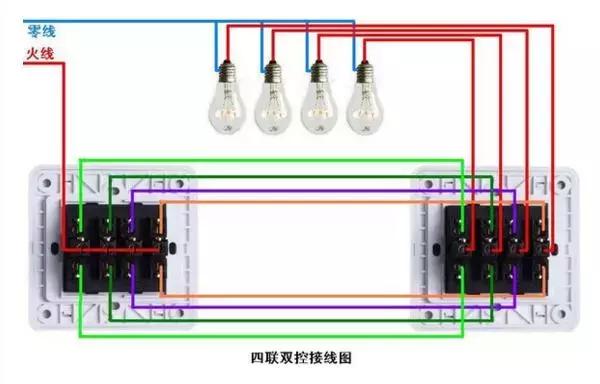

四联双控
这个稍微复杂一点

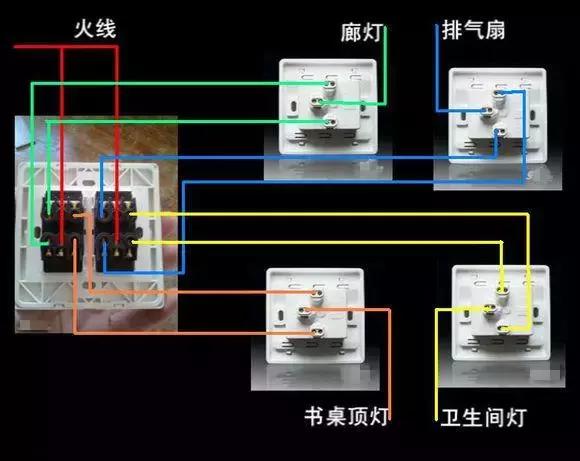

第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

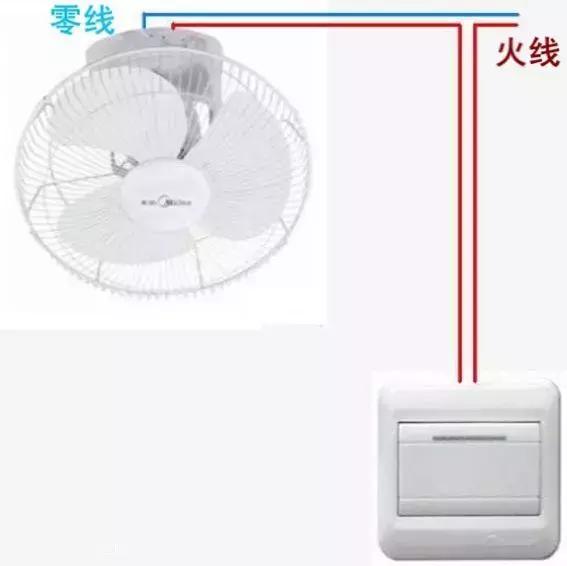

再补个常见的接电扇的图
这个就是单联单控的接线
先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断。
接下来更专业的资料

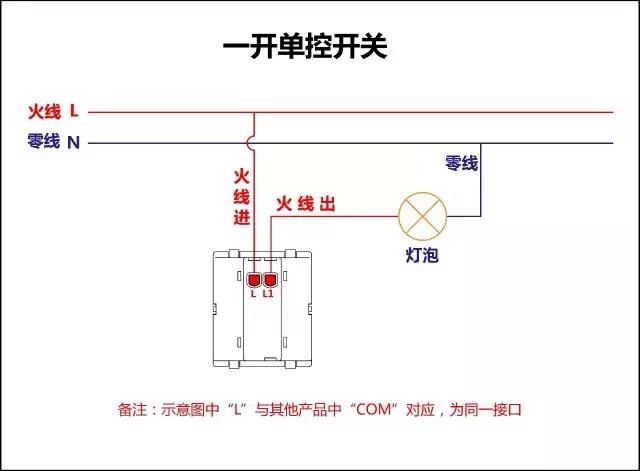

一、 一开单控开关接线图
....................................

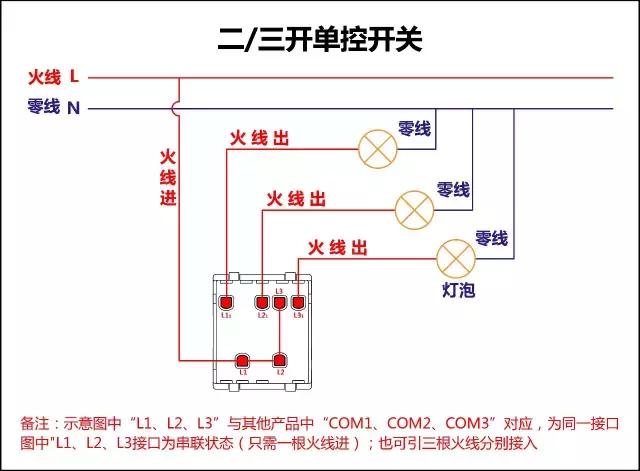

二、 二三开连体单控开关接线图
....................................

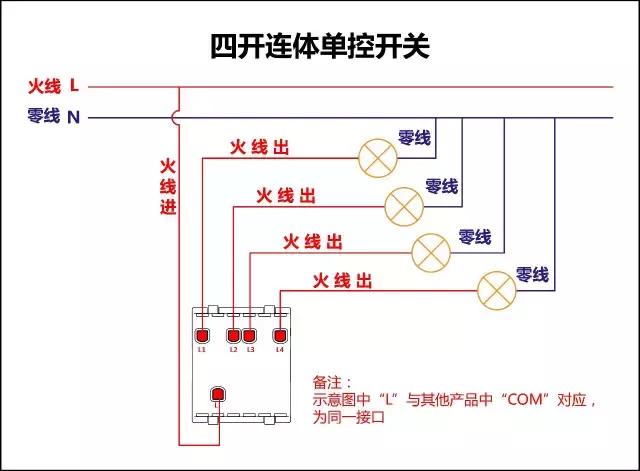

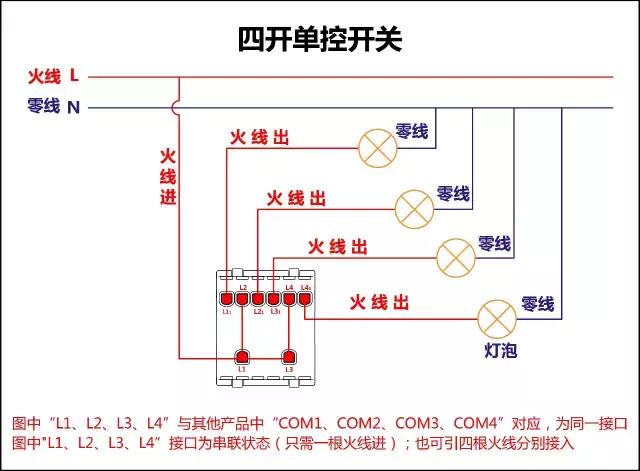

三、 四开连体单控开关接线图
....................................

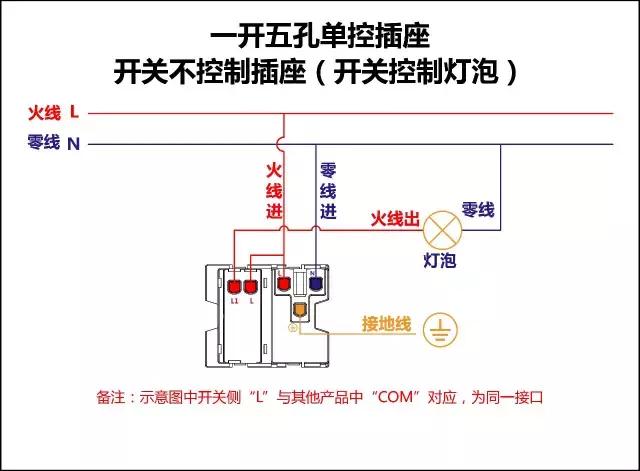

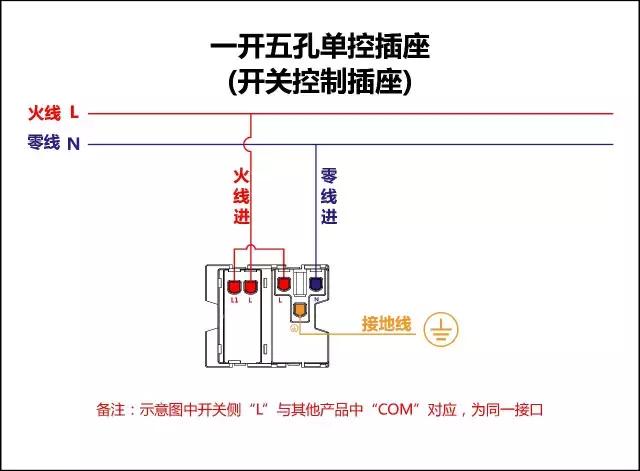

四、 一开五孔单控插座接线图
....................................

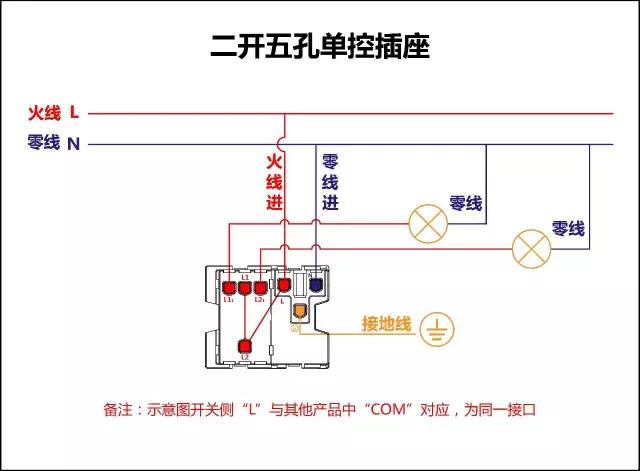

五、 二开五孔单控插座接线图
....................................

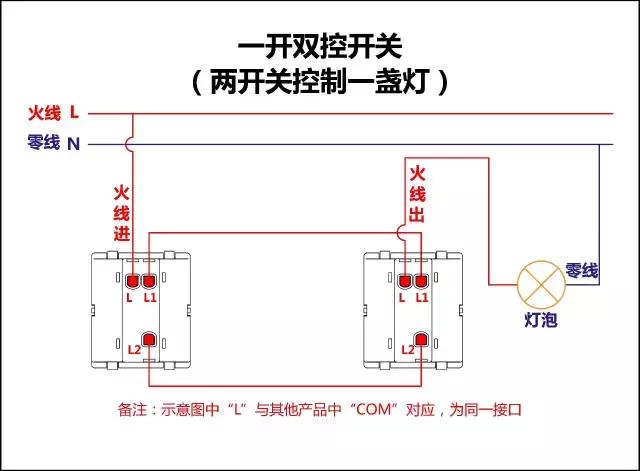

六、 一开双控开关接线图
....................................
七、二三开单控开关接线图
....................................
八、 四开单控开关接线图
九、一开五孔单控插座接线图

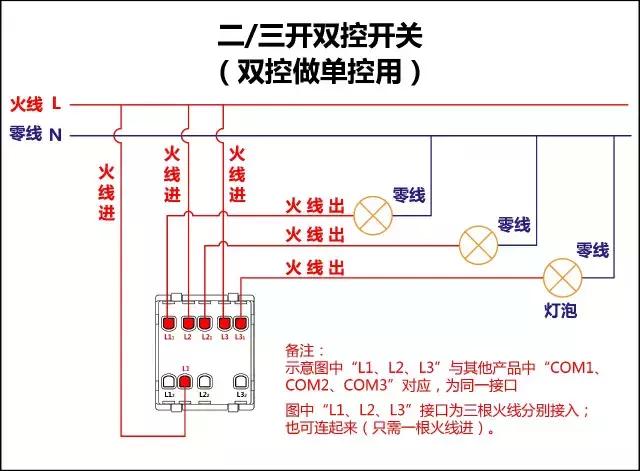

十、二三开双控开关接线图
....................................

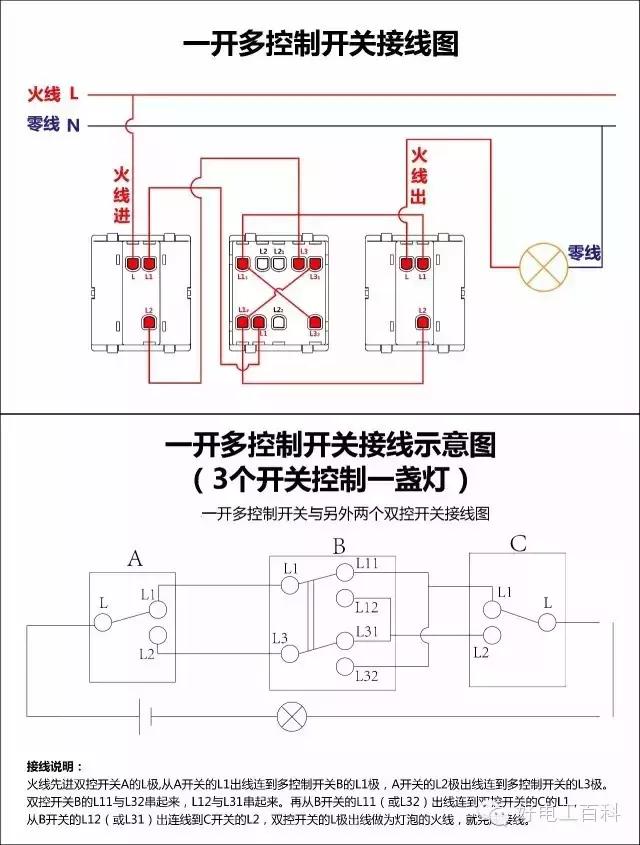

十一、 一开多控开关接线图

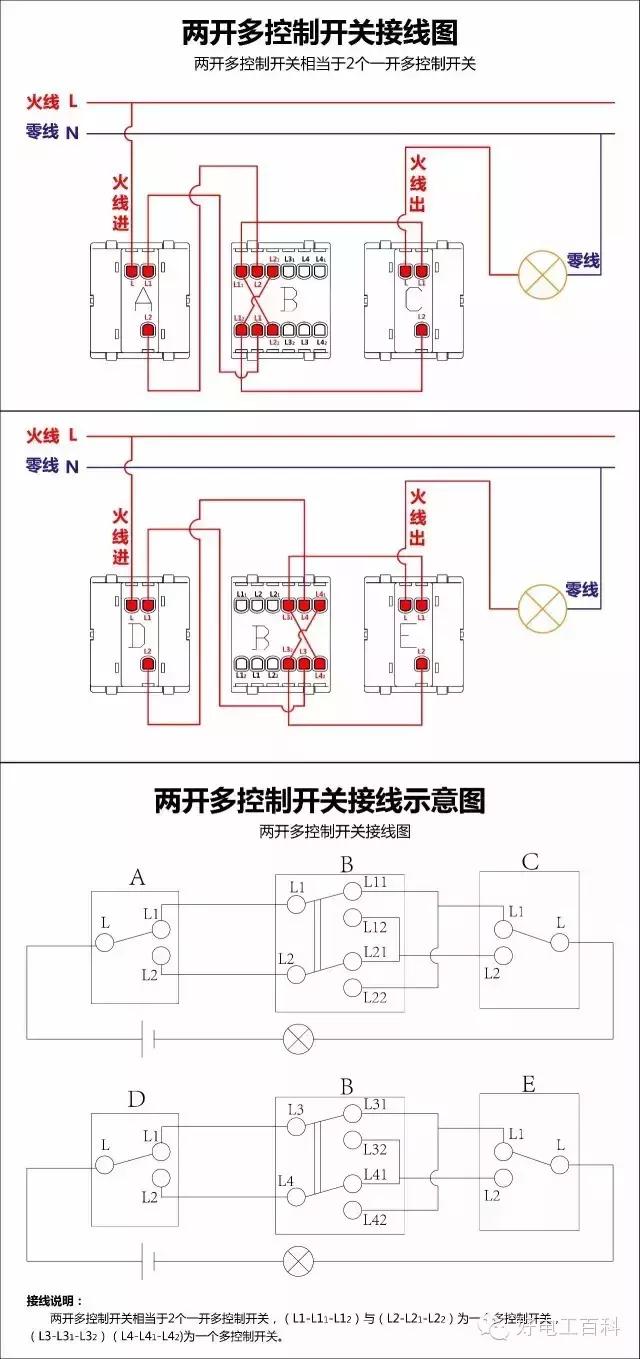

十二、 两开多控开关接线图
