一、教材知识点：摘自《1H413010机械设备安装技术》
1.地脚螺栓（P73）
地脚螺栓一般可分为 固定地脚螺栓 、 活动地脚螺栓 、 胀描地脚螺栓 和 粘接地脚螺栓 。
（1） 固定地脚螺栓 又称为 短地脚螺栓 ，它与基础浇灌在一起，用来固定 没有强烈振动和冲击的设备 。如直钩螺栓、弯钩螺栓、弯折螺栓、U形螺栓、爪式螺栓、 锚板螺栓 等。
（2） 活动地脚螺栓 又称 长地脚螺栓 ，是一种 可拆卸的地脚螺栓 ，用于固定工作时 有强烈振动和冲击的重型机械设备 。如 T形头螺栓 、拧入式螺栓、对拧式螺栓等。

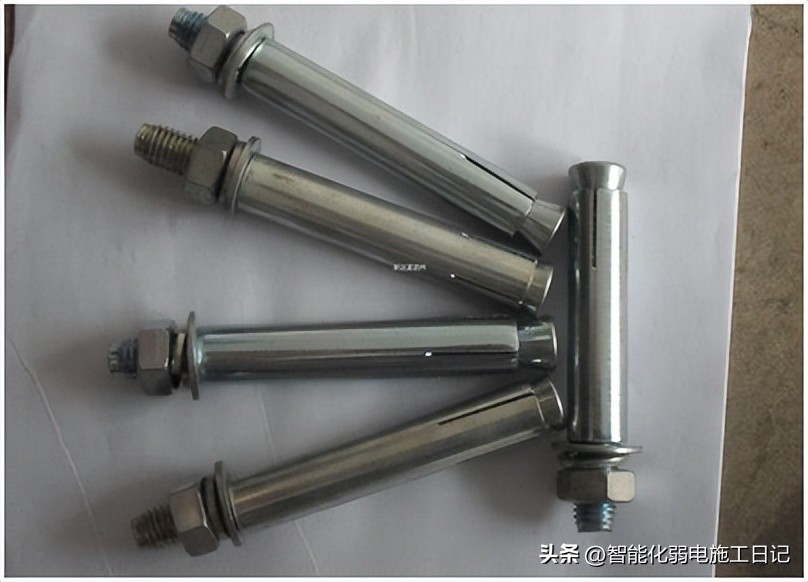

（3）部分 静置的简单设备 或辅助设备有时采用 胀锚地脚螺栓 的连接方式。胀锚地脚螺栓安装应满足下列要求：
1）胀锚地脚螺栓中心到基础边缘的距离 不小于7倍的胀描地脚螺栓直径 。
2）安装胀锚地脚螺栓的 基础强度不得小于10MPa 。
3）钻孔处 不得有裂缝 ，钻孔时应防止钻头与基础中的钢筋、埋管等相碰。
4）钻孔 直径和深度 应与胀锚地脚螺栓相 匹配 。
（4） 粘接地脚螺栓 是近些年应用的一种地脚螺栓，其方法和要求与胀锚地脚螺栓基本相同。在粘接时应把孔内杂物吹净，并不得受潮。
二、补充知识点：《GB50231-2009机械设备安装工程施工及验收通用规范》要求
4.1地脚螺栓
4.1.1安装预留孔中的地脚螺栓（图4.1.1），应符合下列要求：
1.地脚螺栓在安放前，应将预留孔中的 杂物清理干净 ；
2.地脚螺栓在预留孔中应 垂直 ；
3.地脚螺栓任一部分与孔璧的间距 不宜小于15mm ；地脚螺栓底端 不应碰孔底 ；
4.地脚螺栓上的油污和氧化皮等应 清除干净 ，螺纹部分应 涂上油脂 ；
5.螺母与垫圈、垫圈与设备底座闻的接触 均应紧密 ；
6.拧紧螺母后，螺栓应露出螺母，其露出的 长度宜为2~3个螺距 ，
7.应在预留孔中的混凝土达到设计强度的 75%以上后 拧紧地脚螺栓，各螺栓的拧紧力应均匀。
4.1.2安装“T”形头地脚螺栓（图4.1.2），应符合下列要求：
1.“T”形头地脚螺栓应与“T”形头地脚螺栓用锚板配套使用。
2.“T”形头地脚螺栓相关的尺寸，宜符合表有关的规定，
3.埋设“T”形头地脚螺栓用锚板应牢固、平正；螺栓安装前，应加设临时盖板保护，并应防止油、水、杂物掉入孔内；护管与锚板应进行密封焊接；
4.地脚螺栓光杆部分和锚板应涂防锈漆；
5.预留孔或护管内的密封填充物，应符合设计规定。

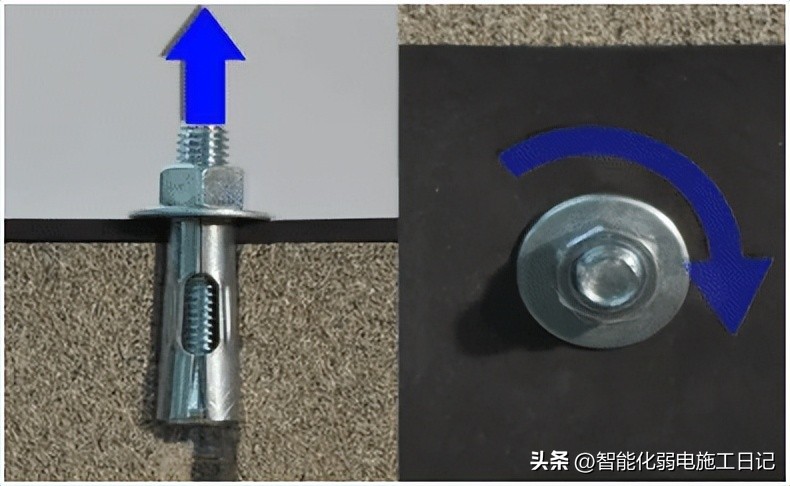

4.1.3安装胀锚螺栓应符合下列要求：
1.胀锚螺栓的中心线至基础或构件 边缘的距离不应小于 胀锚螺栓的 公称直径的7倍 ；胀锚螺栓的底端至基础底面的距离不应小于胀锚螺栓的公称直径的3倍，且不应小于30mm；相邻两胀锚螺栓的中心距不应小于胀错螺栓的公称直径的10倍；
2.胀锚螺栓的 钻孔直径和深度 ，应符合选用的胀锚螺栓的要求，且应 防止 与基础或构件中的 钢筋、预埋管和电缆等埋设物相碰 ：
3.胀锚螺栓 不应采用预留孔 ；
4.安装胀锚螺栓的基础混凝土的抗压强度 不应小于10MPa ；
5.混凝土或钢筋混凝土结构 有裂缝的部位 和容易产生裂缝的部位 不应使用胀锚螺栓 。
