变配电设备停送电、设备检修过程中，均需进行倒闸操作。由于该操作风险系数高、危害性大的特点。实施过程中，需严格按照操作票、模拟操作、操作监护等环节进行。因此模拟操作，是操作验证与模拟任务执行的重要工作内容。
与此同时，玩转高压配电系统维护、检修，倒闸操作是高压电工必备的实操技能。下面我们通过高压模板详细解读，带大家深入了解倒闸操作的实操要领及方法。

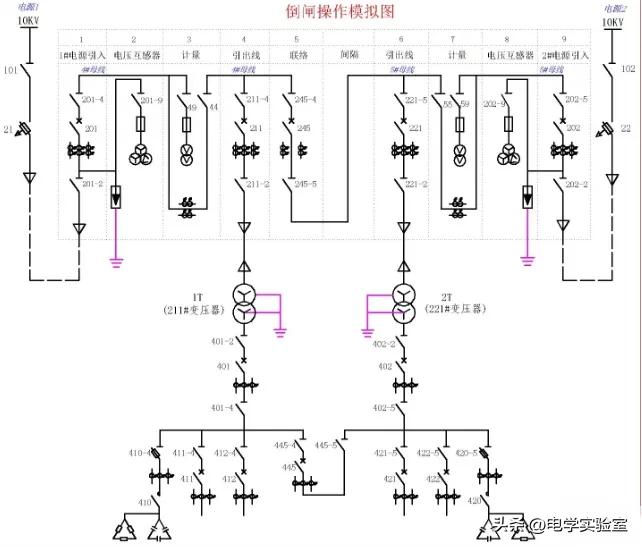

模拟系统图
要领一：倒闸模拟图为所属高压变配电室一次系统图，其线路设置、开关配置、动作方式需与实际操作场景相匹配一致。同时，实施模拟操作时模拟板开关状态与实际运行状态相符。
要领二：高压供电方式一般采用单路、双路和多路的供电形式，单路供电其母排一般用3号母排表示，双路供电其母排一般用4、5号母排表示。左侧一般为4#母线，右侧一般为5#母线。多路一般由分界室或开闭站，进行电源调配。
要领三：操作模板通常用数字表示开关属性，101、102为1路、2路分界开关，其中10指10KV，01、02为供电电源1路、2路。21、22为1路、2路跌落保险，其中2指10KV缩写代号，1、2为1路、2路电源。

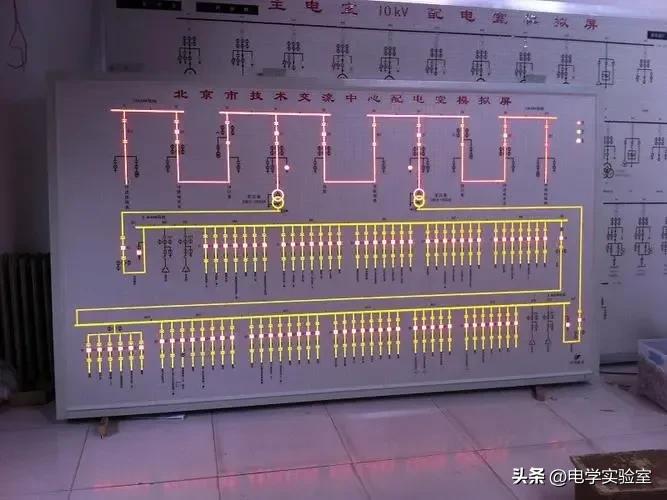

电子指示模拟板
201、202为进线柜短路器，其中2同样指10KV缩写代号，0指进线，1、2指1路、2路电源。211、221为1路、2路出线，其中第一位指10KV缩写代号，第二位指1路、2路电源，第三位指出线。401、402为低压柜进线，第一位指0.4KV，第二位指低压侧接线，第三位指1路、2路电源。
要领四：模拟系统图中，用米字符号的开关指断路器，符号含义为有灭弧装置，其功能允许在额定电流内进行通断操作。用—字符号的开关指隔离开关，符号含义为未设置灭弧装置，其功能未明显断开点，不允许带负荷操作。
要领五：除了1路、2路电源输入、输出外，电压互感器开关一般用-9表示，比如201—9、202—9等，计量表隔离开关4号母线用44表示，5母线用55表示。联络开关用245表示，其中245-4指4号母线侧隔离，245-5指5号母线侧隔离。

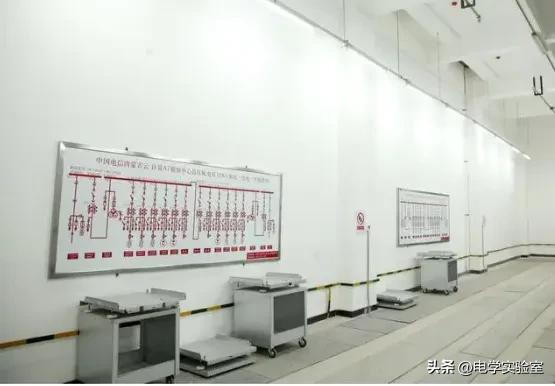

高压配电室模拟安装场景
通过模拟板解析与5个要领解读，我们基本掌握了高压操作模拟板的基本要求与方法。希望在高压系统维护检修过程中，给你提供参考与帮助！
