产品概述
TCOOP-M074单节锂电池充电模块根据FM4057 芯片进行设计，具有恒温充电功能，过温自动调节充电电流；且内置 MOSFET，具有防倒灌功能。是一款兼具高集成度和高可靠性的单节锂电池线性充电模块。该模块 通过采用包含预充模式、快充模式和恒压模式的控制算法优化充电过程，同时它还集成了各种保护功能，输入过压，输入欠压。
模块应用
*单节锂电池充电 *电动工具 *便携式工业 *航模 车模 *医疗仪器
技术参数
输入电压工作范围：4.6-32V
输入过压保护电压：6.5V
充电电流：1A
支持电池类型：4.2V、4.35V、4.4V
保护：输出过流、过压、短路保护；输入过压、欠压保护；OTP 过温保护
特性：4KV ESD
安装方式：传感器2.54*6P排针

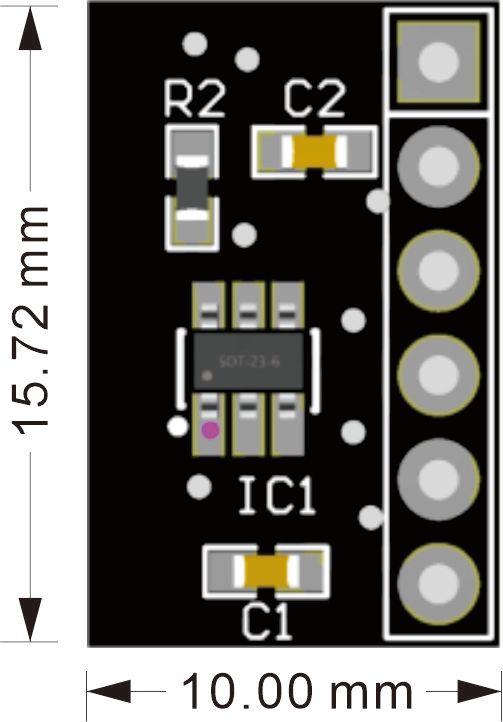

尺寸：10*15.72*3(mm)
工作环境温度范围：-40℃~ +85℃
应用说明
|

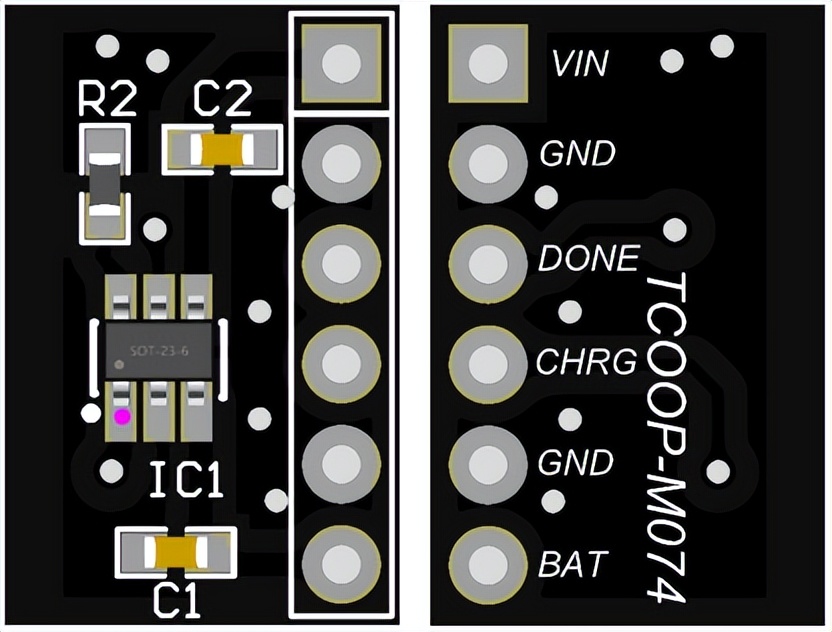

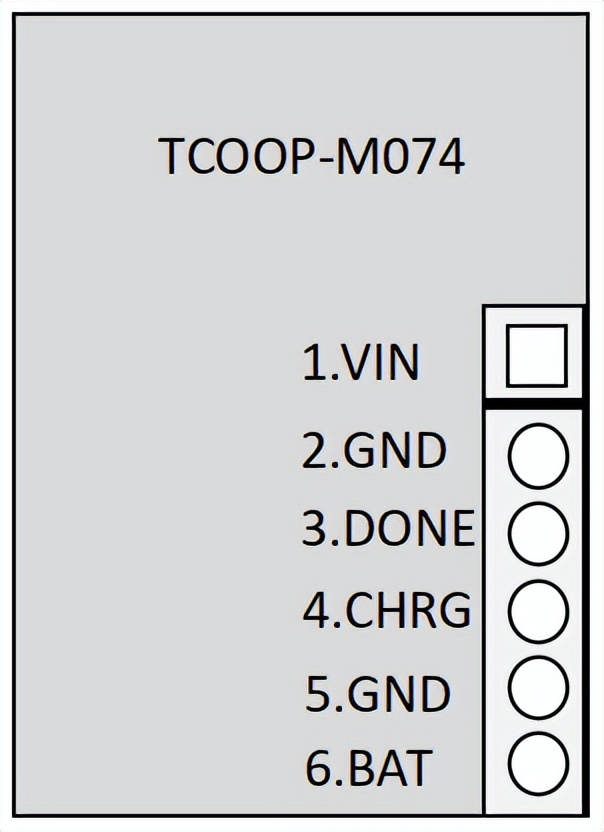

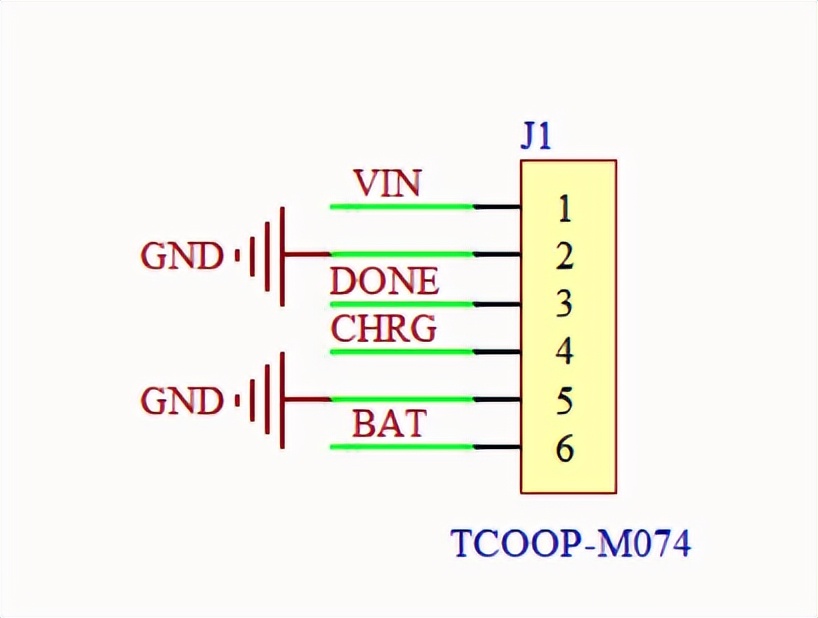

引脚 |
名称 |
说明 |
|
1 |
VIN |
输入电源正极 |
|
2 |
GND |
输入电源负极（地） |
|
3 |
DONE |
电池充电完成指示端 |
|
4 |
CHRG |
电池充电指示端 |
|
5 |
GND |
电池负极（地） |
|
6 |
BAT |
电池正极 |
注：CHRG和DONE为漏极开路状态指示输出端，须接10K上拉电阻。
|
工作状态 |
CHRG（接LED） |
DONE（接LED） |
|
充电中 |
亮 |
灭 |
|
电池充满 |
灭 |
亮 |
应用实例
