块

从商业联机源或自己的设计中，将符号和详图插入到您的图形。

在 AutoCAD 中，块是合并到单个命名对象的对象集合。下面是一些不同比例的样例块。

其中的一些块是对象的真实图示，一些是符号，其中之一是 D 尺寸图形的建筑标题栏。

插入块

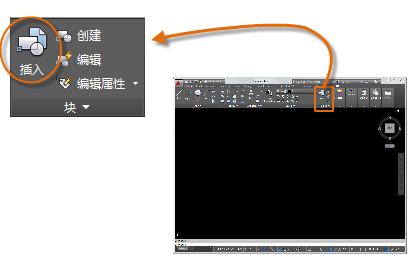

通常，每个块都是单个图形文件，可能保存在具有类似图形文件的文件夹中。当需要将块插入到当前图形文件中时，可以使用 INSERT 命令（或在命令窗口中输入 I）。

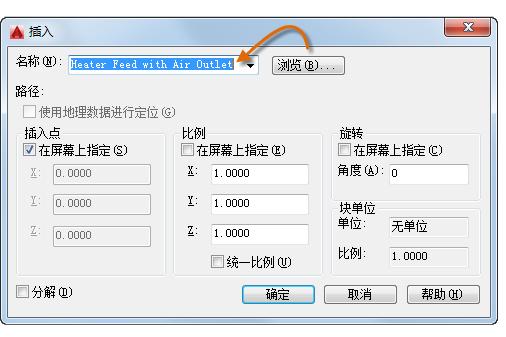

在第一次将图形作为块插入时，需要单击“浏览”以找到图形文件。确保将块组织到容易查找的文件夹。

插入后，将在当前图形中存储块定义。此后，可以从“名称”下拉列表中选择它，而无需单击“浏览”按钮。

提示： “插入”对话框中的默认设置通常是可接受的。选择块名后，单击“确定”，然后在图形中指定其位置。以后可以旋转它（如果必要）。

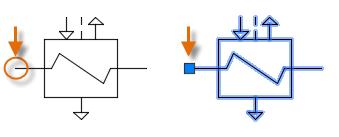

请注意，插入块时，它将在指示的点处附着到光标。此位置称为插入点。默认情况下，插入点是原始图形的原点 (0,0)。

插入该块后，您可以选择该块，此时将显示夹点。您可以使用此夹点轻松地移动并旋转此块。

在以下示例中，将某个图形文件插入到当前图形，以提供标准的局部视图。

注： 将图形文件作为块插入可提供对指定图形的静态参照。对于将自动更新的参照，您可以改为使用“外部参照”选项板（XREF 命令）附着图形。

创建块定义

用户可能希望直接在当前图形中创建块定义，而不是创建要作为块插入的图形文件。如果不打算将块插入到其他任何图形，请使用此方法。在这种情况下，请使用 BLOCK 命令来创建块定义。

例如，这种方法可用来创建卫生洁具设计的模块。

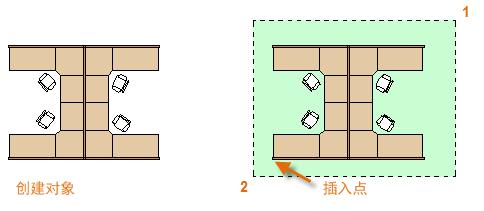

1. 创建块的对象。
2. 启动 BLOCK 命令。

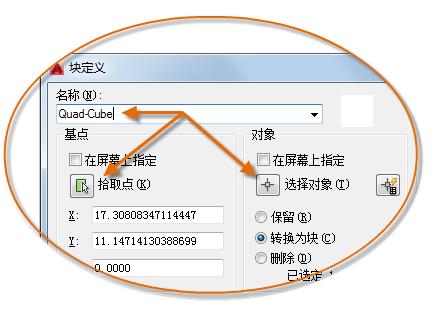

3. 输入块的名称，在本例中为 Quad-Cube。
4. 选择为块创建的对象（单击 1 和 2）。
5. 指定块插入点。

可以将步骤 3、4 和 5 的信息以任意顺序输入到“块定义”对话框。

创建块定义后，可以根据需要插入、复制和旋转块。

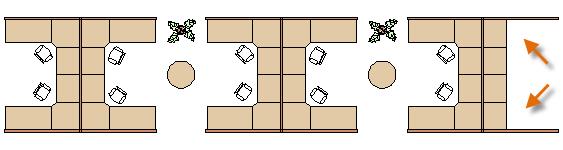

如果需要进行更改，您可以使用 EXPLODE 命令将块分解回其部件对象。在下图中，右侧的卫生洁具已分解和修改。

在本示例中，您可以从分解的块中的对象创建新的块定义。

注： 您可以创建包含存储和显示信息的一个或多个属性的块定义。可以使用的命令为 ATTDEF。通常，属性包括各种数据，如零件数量、名称、成本和日期。您可以将块属性信息输出为表格或外部文件。

建议

有几种用于保存和检索块定义的不同方案。

• 可以为每个要使用的块创建单个图形文件。您可以将这些图形文件保存在文件夹中，其中每个文件夹将包含一系列相关的图形文件。
• 可以将标题栏和常用符号的块定义包括在图形样板文件中，以使其在启动新图形时立即可用。
• 您可以创建多个图形文件，有时称之为块库图形。每个图形包含一系列相关的块定义。当您将块库图形插入到当前图形中时，即可使用在该图形中定义的所有块。

提示： 您可以使用联机访问从商业供应商和提供商的网站*载下** AutoCAD 图形文件。这可以节省时间，但要始终进行检查以确保它们被正确地绘制，并且可以进行缩放。

布局

在称为“布局”的标准尺寸图纸上显示一个或多个缩放的设计视图。

完成以实际大小创建模型后，您可以切换到图纸空间布局以创建模型的缩放视图并添加说明、标签和标注。还可以指定不同的线型和线宽以供在图纸空间中显示。

指定布局的图纸尺寸

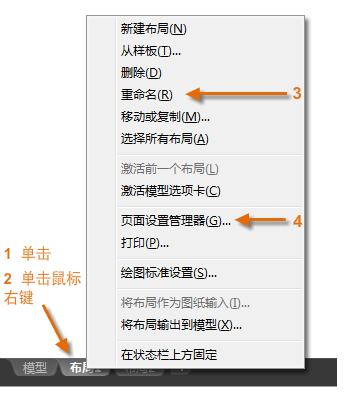

首先，您应在访问布局选项卡 (1) 时，在选项卡 (2) 上单击鼠标右键，然后将该选项卡 (3) 重命名为比“布局 1”更具体的名称。对于 D 尺寸布局，ARCH D 或 ANSI D 可能是不错的选择。

接下来，打开页面设置管理器 (4) 来更改在布局选项卡中显示的图纸尺寸。 此处有许多控件，但您只需要更改几个。第一个是指定图纸的大小。

注： 您可能想知道，为什么对于每种图纸尺寸，在列表中都有两个条目。这是因为某些打印机和绘图仪不识别图形方向设置。

模型空间和图纸空间

您已知道，您可以在模型空间中创建模型的几何图形。

最初，这是在 AutoCAD 中可用的唯一空间。也可以在模型空间中创建和缩放所有注释、标签、标注以及图形边框和标题栏。 对于某些应用程序，此方法依然完全够用。

使用图纸空间功能，可以单击专为显示多个视图、自动缩放和电子或打印输出而设计的布局选项卡。

例如，在下图中选择了一个布局选项卡。当前在图纸空间中有两个对象：块对象（用于标题和图形边框）和单个布局视口（用于显示模型空间的缩放视图）。

默认情况下，单个布局视口对象最初包含在每个布局选项卡上，但您的组织可能会使用自定义的图形样板 (DWT) 文件，这些文件包含了多个预定义布局、布局视口和标题栏。

让我们了解更多关于布局视口对象的信息。

布局视口

布局视口是在布局选项卡上创建的对象，用于显示模型空间的缩放视图。可以将它视为一个显示部分模型空间的闭路电视监视器。可以选择一个布局视口，就像选择其他任何对象一样。选择后，将显示多个夹点，用于调整视口的大小、移动视口，以及指定其中所包含的视图比例。

可在布局视口上使用多个编辑命令，例如 Move、Erase 和 Copy。当选择一个布局视口时，可以使用“特性”选项板提供选项和设置的完整列表。

提示： 当您准备好创建电子输出或打印布局时，您会希望隐藏视口边界。为此，请在单独的图层上创建所有视口对象，然后关闭该图层。

在模型空间和图纸空间之间切换

当在布局选项卡上工作时，可以在图纸空间和模型空间之间切换，而无需返回到“模型”选项卡。具体如下所示。 如图所示，移动光标，然后双击布局视口内部以访问模型空间，或者在布局视口外部双击以返回到图纸空间。当位于模型空间时，布局视口的边界将变粗。

您希望通过布局视口访问模型空间的主要原因是为了平移视图，或者为了小幅调整对象，尤其是那些仅显示在该视口中的对象。

提示： 只需从图纸空间中选择视口对象，单击四个尺寸夹点之一并调整边界，而不必平移视图。

创建新视口

可以使用 MVIEW（制作视图）命令的“新建”选项，在图纸空间中创建其他布局视口。使用多个布局视口，可以按相同或不同的比例显示模型空间的不同视图。

1. 通过布局选项卡，在“命令”窗口中输入 MVIEW 并选择“新建”选项。
2. 会暂时显示模型空间的最大化视图，您可以单击两个点（如图所示）来定义一个区域。
3. 返回到布局，单击鼠标右键以显示比例列表，然后单击要使用的比例。
4. 单击某一位置以放置包含缩放视图的新布局视口。

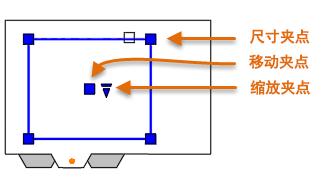

如果您在以后需要设置其他比例，则选择布局视口并单击三角形比例夹点。此操作将显示可从中选择的比例列表。

默认情况下，缩放视口将自动锁定，以防止意外缩放或平移，从而更改比例或剪裁边界。可通过以下方式锁定和解锁布局视口：选择布局视口，单击鼠标右键以显示快捷菜单，然后依次选择“显示锁定”>“启用”或“禁用”。

注： 根据草图约定的要求，非连续线型中的虚线和空格会始终以相同的长度显示，而不管布局视口的比例如何。如果更改布局视口的比例，需要输入 REGENALL 来立即更新显示。

跨空间注释

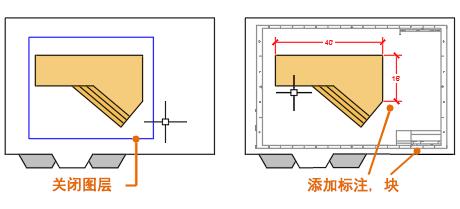

在布局选项卡上创建一个或多个缩放布局视口后，请按照以下步骤使用注释图形的跨空间方法：

1. 根据需要移动布局视口，然后使用尺寸夹点调整其边。
2. 关闭在其上创建布局视口对象的图层。这将隐藏布局视口的边。
3. 直接在图纸空间中创建注释、标签和标注。它们会自动以正确的尺寸显示。

2. 将图形打印到图纸或打印为 DWF 或 PDF 文件。

缩放视图和注释图形的四种方法（可选）

在 AutoCAD 中有四种不同的方法用于缩放视图、说明、标签和标注。四种方法各有优点，具体取决于将使用图形的方式。以下是每种方法的简要总结：

• 原始方法。在模型空间中创建几何图形、添加注释并进行打印。标注、注释和标签都必须反向缩放。您可以将标注比例设置为反向的打印比例。使用此方法时，缩放需要一点数学表示。例如，建筑中常用的英制比例为 1/4" = 1’-0"，即 1:48 的比例。如果以 1/4" 的高度打印注释，则在创建时必须是 48 倍大，或在模型空间中的高度为 12"。相同的比例因子也适用于标注，该比例的 ARCH D 图形边框为 144 英尺长。当图形作为 D 尺寸图纸进行打印时，所有对象将缩小为正确的大小。
• 注： 许多 AutoCAD 图形是使用此方法创建的，而且许多公司仍然在使用它。一旦设置了所有内容，该方法就非常适用于具有单个视图和插入的详图的二维图形。
• 布局方法。在模型空间中创建几何图形和注释，然后从布局进行打印。将标注比例设置为 0（零），尺寸将自动缩放。
• 注释性方法。在模型空间中创建几何图形，在模型空间中从布局创建注释性标注、说明和标签（使用特殊注释性样式），然后从布局进行打印。注释性对象仅显示在共享相同比例的布局视口中。标注比例将自动设置为 0（零），并自动缩放所有注释性对象。
• 跨空间的方法。在模型空间中创建几何图形，在布局（标注比例设置为 1）上的图纸空间中创建注释，然后从布局进行打印。这无疑是最简单、最直接的方法，这就是在本手册中采用该方法的原因。

提示： 与主题中的其他 AutoCAD 用户讨论这四种方法以及他们为何选择所使用的方法。
