波浪板是室内设计师们在做公装时候经常会用到的材，现如今也经常出现在家装设计中。

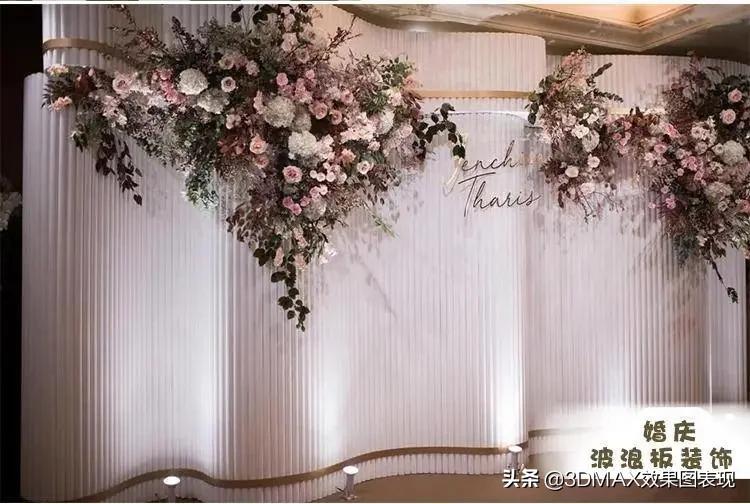

像室内外墙面、商场店铺、门头、吊顶造型、前台、婚庆等空间，我们都能经常见到波浪板的身影。

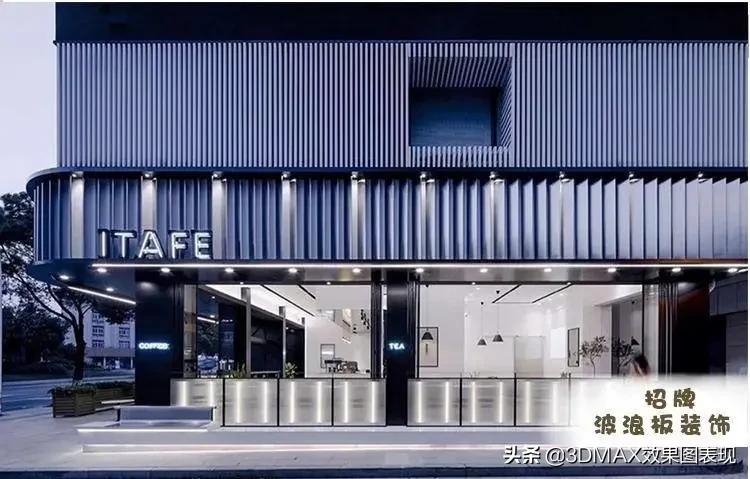

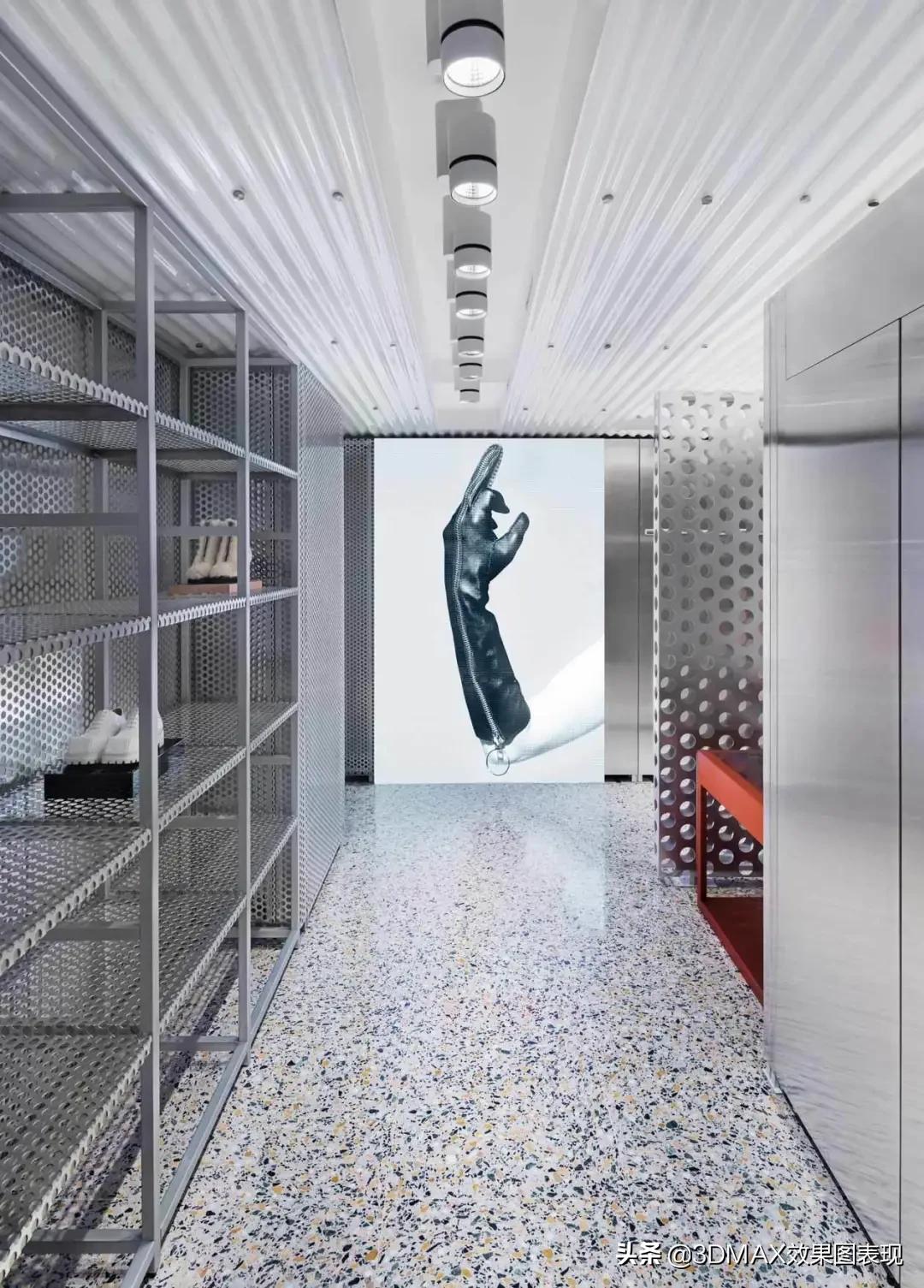

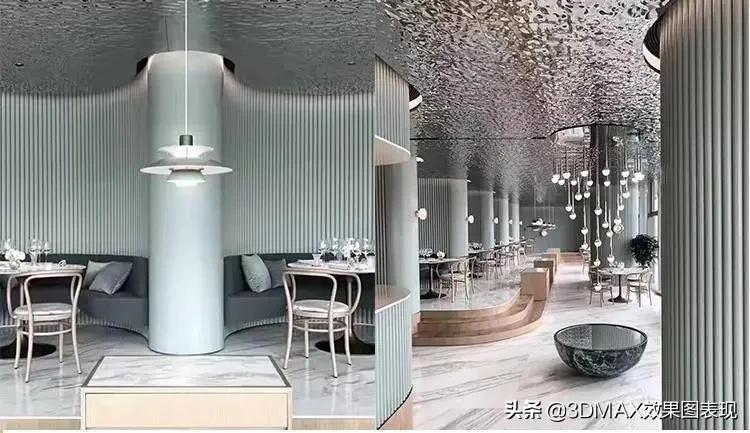

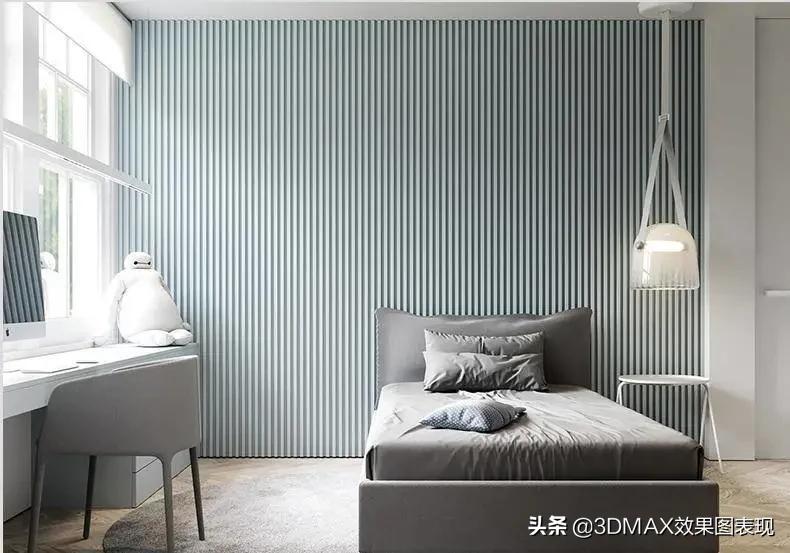

室内外空间搭配
（*以上图片均来源于网络，侵删）

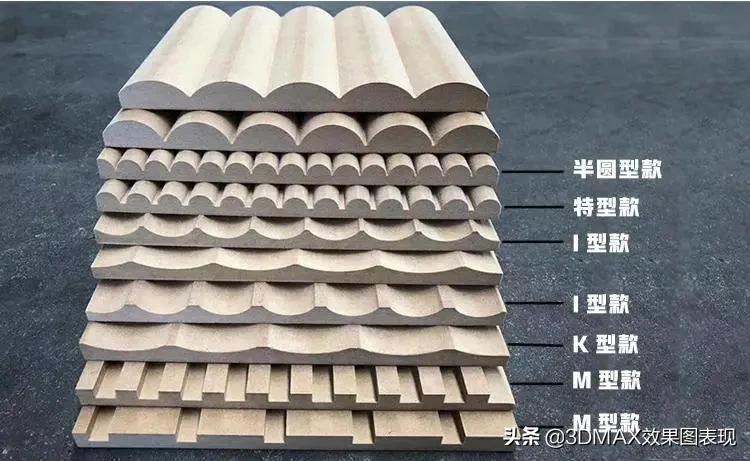

材质&造型多样性
那么我们如何在3D渲染图表现出波浪板材质呢？
接下来为大家介绍几种方法
法一：站在模型角度
我们利用数学逻辑思维
当我们想要实现一个三维对象时
先从二维对象入手

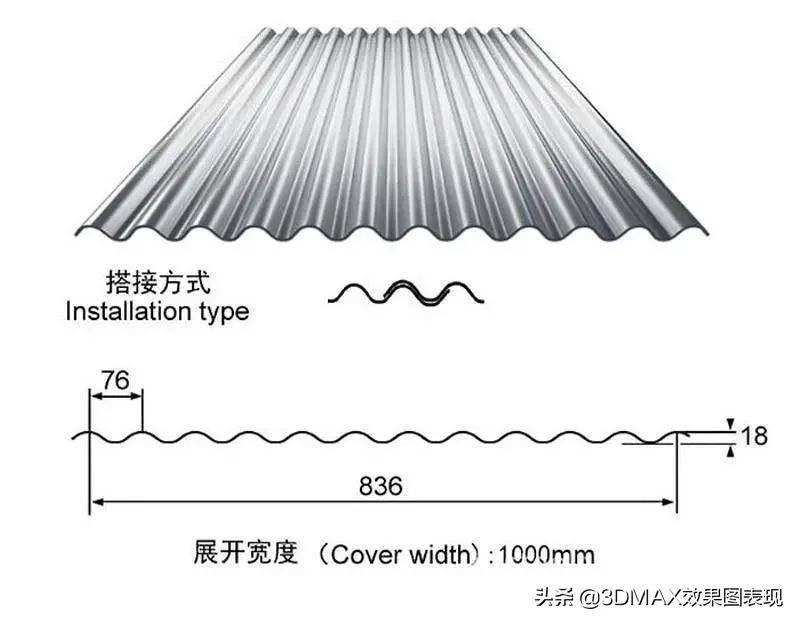

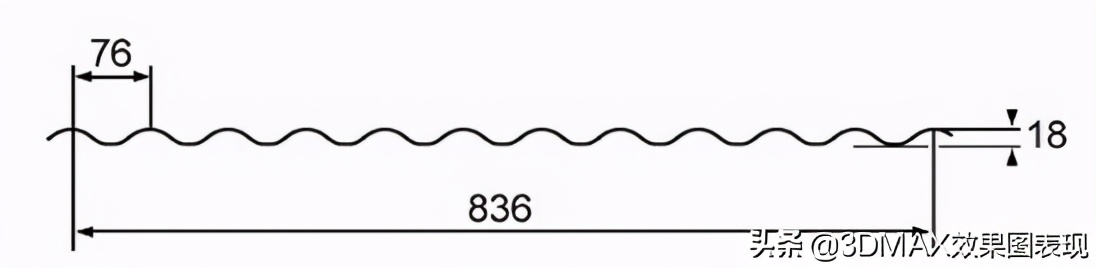

剖开来看看
拆解造型
我们发现了
重复造型+剖面图+路径
接下来我们只需要拿着剖面图
沿着造型路径
放个样
看看会发生什么

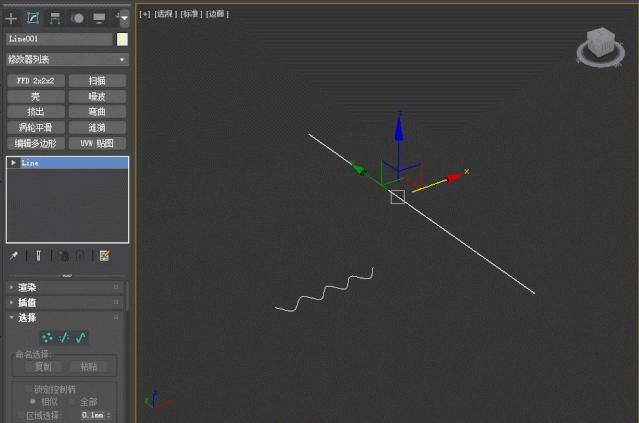

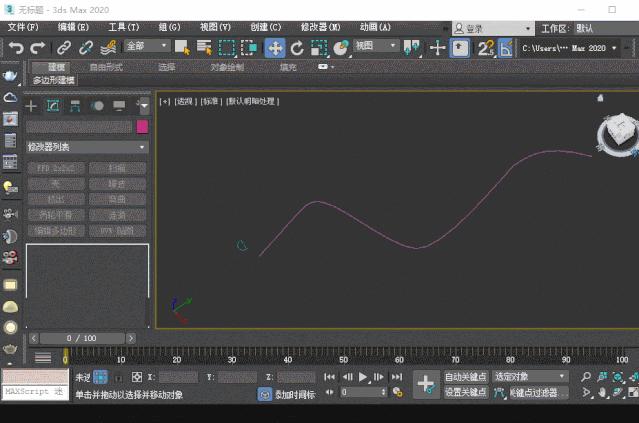

操作步骤：路径——扫描——拾取自定义截面
操作步骤：直接选中剖面挤出/
路径——扫描——拾取自定义截面

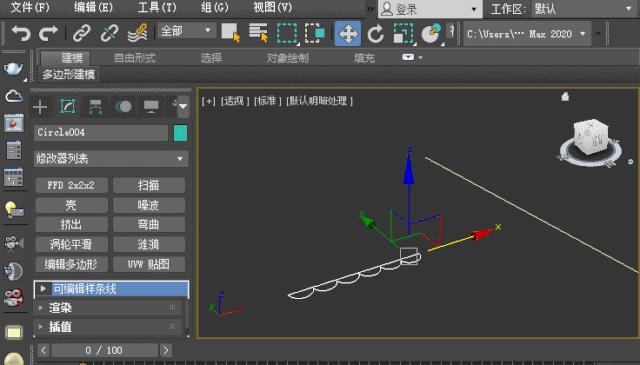

操作步骤：直接选中剖面挤出——壳/
路径——扫描——拾取自定义截面——壳

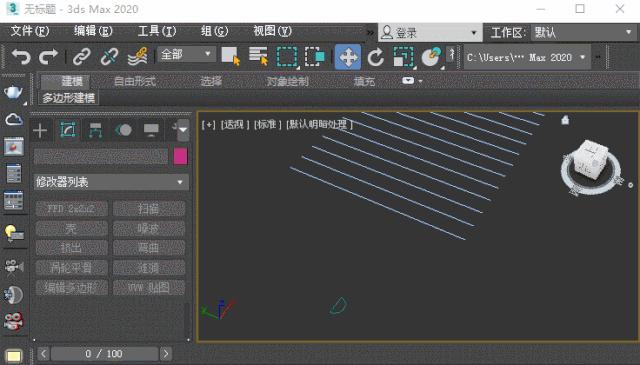

操作步骤：截面——间隔工具（shift+I)
——路径跟随——确定——挤出
其余的未演示造型请大家
依此类推
同理可证
……
法二：站在材质角度
一个项目落地的过程
在3ds Max中调材质时
有一句术语：
黑凹白凸

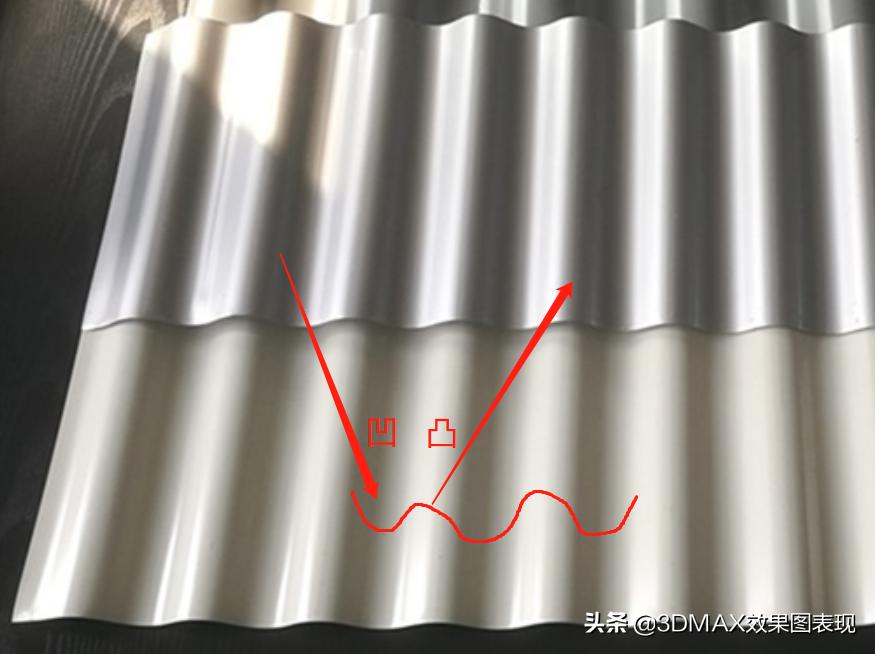

留意波浪板实物
一起回到Max中

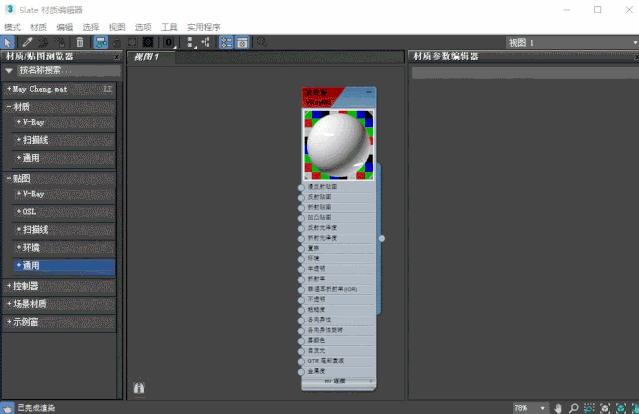

先调一个白漆材质

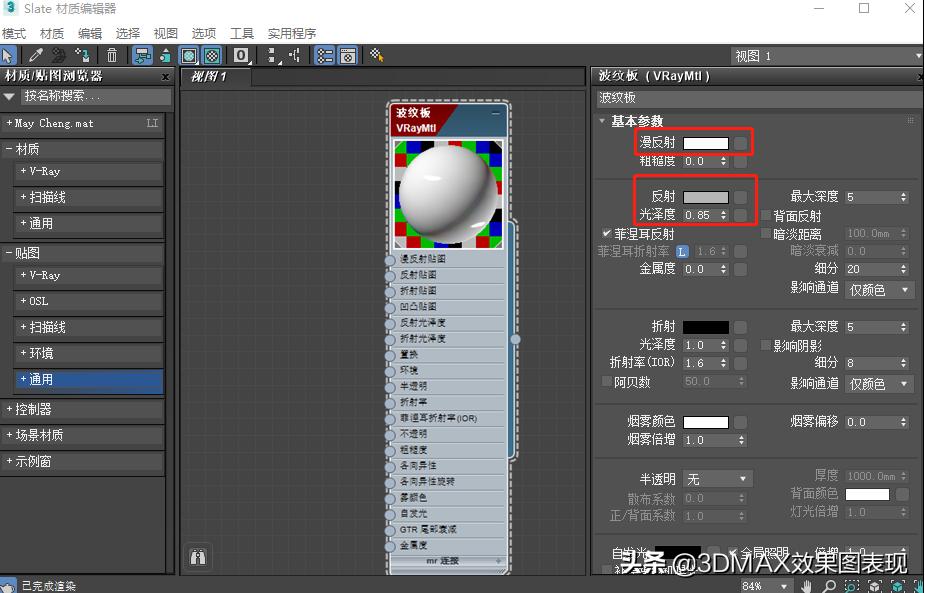

操作步骤：slate材质编辑器中调整（不做过多演示）

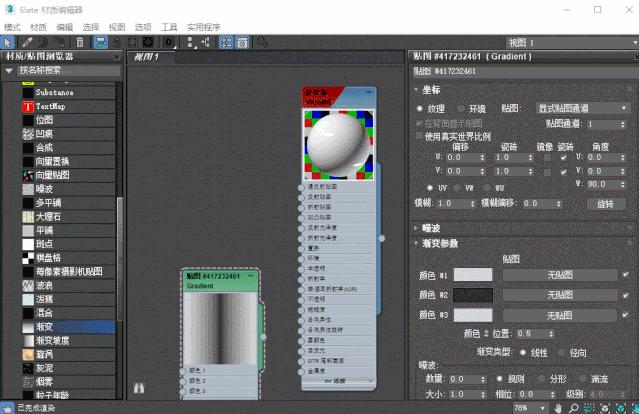

接着做一张渐变贴图
操作步骤：贴图——通用——渐变
——颜色1/2/3=灰/黑/灰

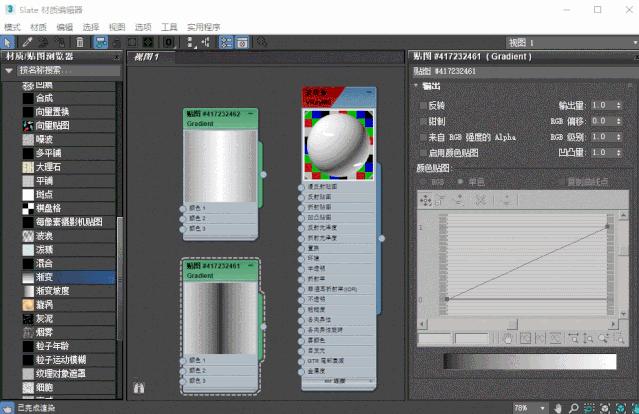

接着复制渐变贴图反转颜色
操作步骤：按住shift拖拽复制贴图
——输出——√反转

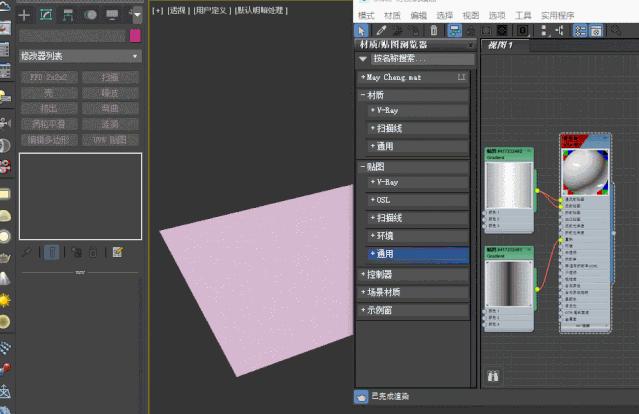

接下来把贴图分别链接到
漫反射/反射/置换
操作步骤：如图
接下来把材质赋予到物体
给个【UVW贴图】修改器
操作步骤：赋予材质——UVW

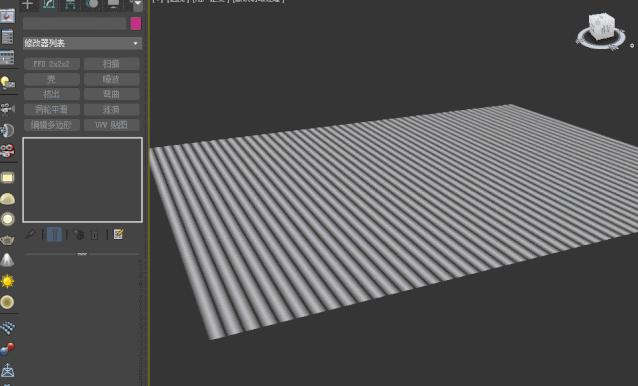

最后渲染看一下
操作步骤：shift+Q渲染当前视口
常规款波浪板的制作办法
以上方法分享给大家~
