近年来，我国各级省市、区域间的发展越趋紧密，为了沟通省市间的经济，修建连接两地的交通工程，施工企业需要克服差异较大的施工环境，应对紧张的工期和复杂的施工工艺带来的挑战。

目前，各省级间交通工程呈现施工规模大、跨越距离长、施工不确定因素多、施工技术复杂、施工难度大等特点，建设内容一般为公路、桥梁、高铁、地铁，这为推动我国跨江大桥、跨山大桥、高速公路、省际高铁、城际高铁、城际地铁等工程的发展与建设带来巨大的作用。

为应对施工企业在施工期间，面临的复杂工艺具体施工过程与操作问题，现阶段，国内大部分施工企业已利用施工动画，实现复杂工艺可视化展示，模拟施工过程。

施工动画演示通过三维电脑技术将建筑施工的过程提前预演出来，使业主和施工方等对建筑施工或者工程施工有了详细和全面的了解。

施工动画的制作，一方面可以避免施工过程中出现的错误问题，提前做修改及调整，给工程施工带来安全及质量的保证。另一方面还可以提前给施工人员了解一些复杂的施工技术，通过施工动画的可视化展示和讲解便于施工人员的操作，减少失误。

当前，建筑施工动画应用广泛，可以用在各种工程施工中，比如它可以做成建筑施工动画，工程施工动画，桥梁施工动画，核电站施工动画，玻璃幕墙施工动画，地铁施工动画等各个领域。下面，我们我们一起来看下项目的施工动画案例。

01蒙华铁路杨家岭大桥施工动画

蒙华铁路16标杨家岭大桥位于河南省卢氏县五里川镇，主要为跨越在建的三淅高速公路而设。三淅高速公路为高架桥分为左右分幅，正宽29~33米，公路与线路大里程右夹角为28～29°。杨家岭大桥采用60+100+60米连续梁跨越高速公路，为铁路四线桥，设左右双线连续梁， 采用挂篮悬臂浇筑，轨道结构有砟轨道， 正线线间距5.3米到5.64米，设计行车速度120km/h。

动画通过施工顺序展示桥梁桩基承台施工、墩身施工、拖架搭设及预压、0号梁段施工、挂篮安装及1号梁段施工、挂篮前移及标准梁段施工、边跨现浇段施工、中跨合拢段施工、体系转换的施工过程和工艺。

动画详情： 工艺动画 | 蒙华铁路杨家岭大桥施工工艺展示

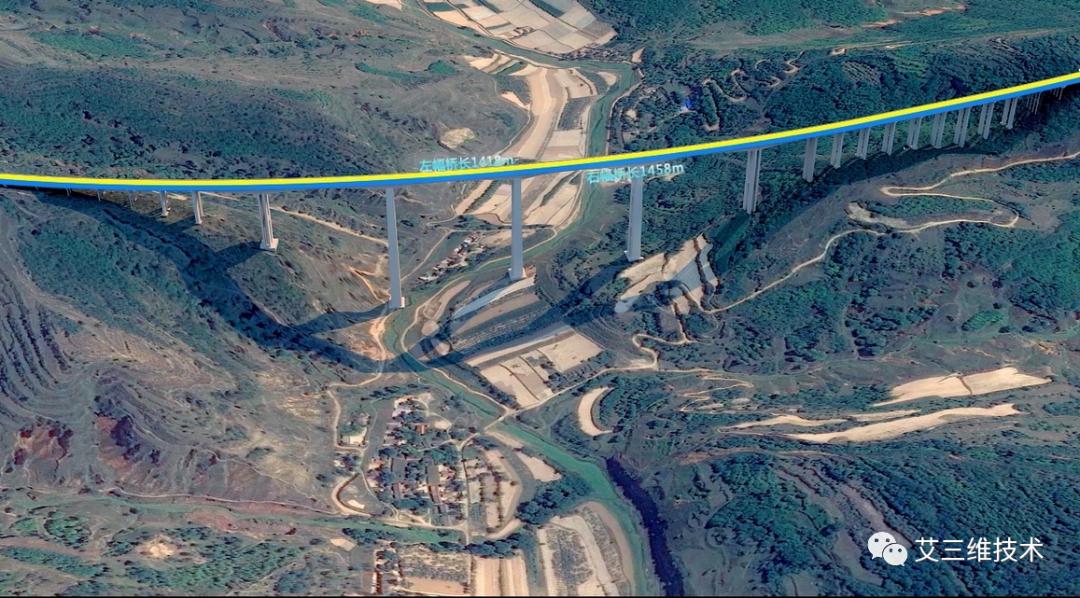

02陕西旬邑支*党**河特大桥施工动画

支*党**河特大桥位于旬邑至陕甘界高速公路，项目起点湫坡头镇北侧的大型黄土冲沟内。全桥共6联，上部结构主桥采用变截面预应力混凝土连续刚构，引桥采用预应力混凝土箱梁，先简支后连续；下部结构主墩及过渡墩采用单肢、双肢矩形薄壁空心墩，引桥采用单幅双柱式桥墩、薄壁空心墩，桥台采用柱式台，墩台采用桩基础。

动画通过下部结构和上部结构施工方案，展示了液压爬模施工工艺、菱形挂篮悬浇工艺等工艺具体施工过程。

项目详情： 工艺动画 | 陕西旬邑支*党**河特大桥全过程施工工艺曝光！

03哈平地铁施工动画

哈平路站位于哈平路与保健路交叉路口下方，是三号线、四号线两条地铁线路的换乘站。车站位于下图<5-1>粉质粘土层中，地下水位位于车站底板以下5m。

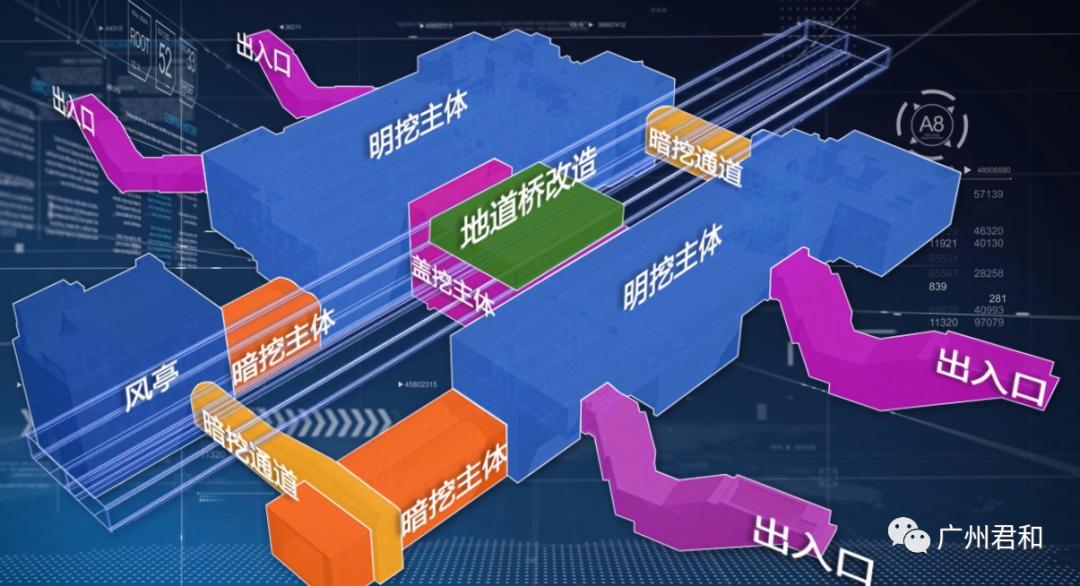

车站有13个结构，分别是：地道桥改造，2个明挖主体结构，1个盖挖主体结构，2个暗挖主体结构，2个暗挖通道，1个风亭明挖基坑，4个出入口。

动画通过八大施工顺序展示了车站建造具体过程，包括1、首先进行地道桥改造、2、车站主体及风亭开挖、3、暗挖通道1、4、暗挖通道2、5、暗挖主体、6、换乘通道、 7、盾构接收、 8、出入口。

动画详情： 工艺动画 | 哈平路站总体施工工艺展示，8大施工工序

如果您对施工工艺动画感兴趣，有相关的项目需求，欢迎关注“艾三维技术”微信公众号联系我们。
