引言：通信电源是整个通信系统的重要组成部分，就像人体的心脏一样，所有的通信核心设备都离不开电源设备，并且需要安全保障无中断供电服务，电源设备供电质量及供电可靠性，将直接影响整个通信系统及其质量。
知识归纳卡
名 称： 通信电源系统的组成及功能
章 节： 1L411052
历年真题次数： 13次
重要度 ：★★★★★
老杨宝典图片
历年真题
【2018真题广东】23.一般直流供电系统的组成有（ ）。
A.直流配电屏
B.整流设备
C.蓄电池
D.直流变换器
E.交流配电屏
(点击查看答案)
▼
【正确答案】：ABCD。

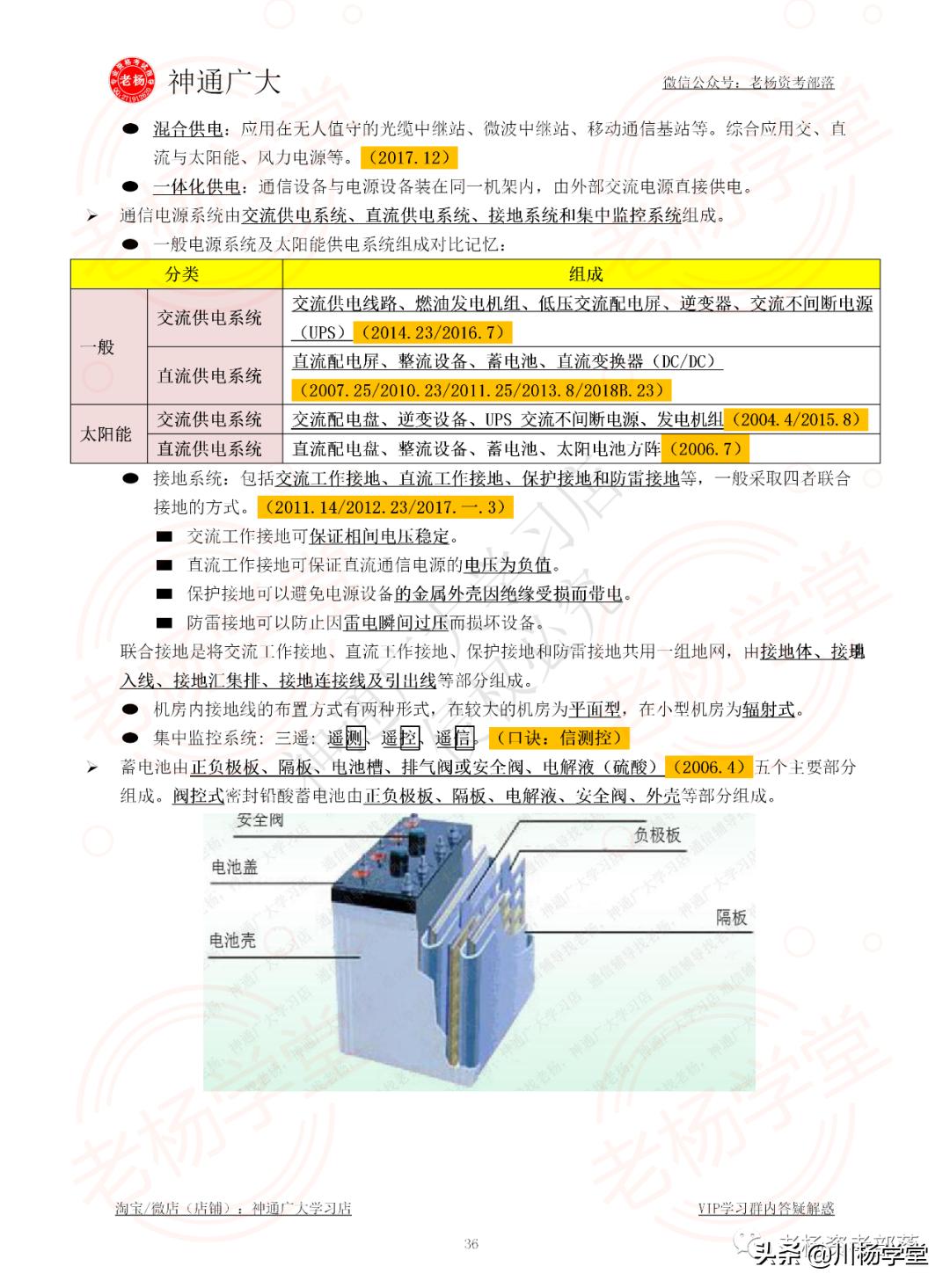

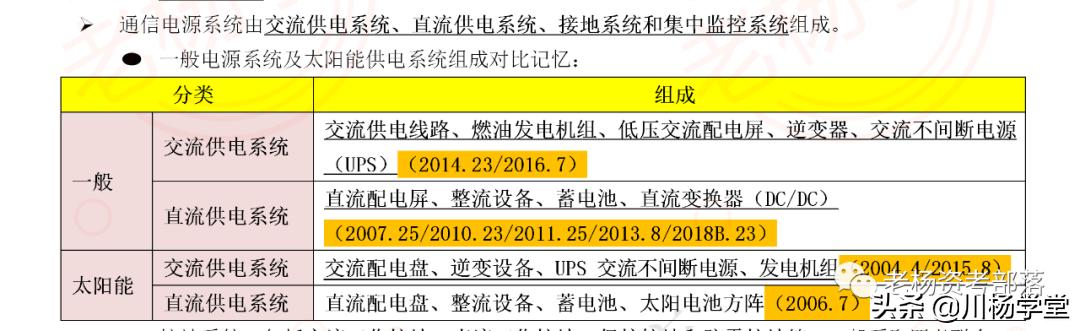

【老杨解析】19版51页，一般电源系统交流和直流供电系统组成对比记忆：（高频考点归纳点，请各位考生反复阅读记忆）
通信电源系统的组成及功能
为各种通信设备及有关通信建筑负荷供电的电源设备组成的系统，称为通信电源系统。通信电源系统的主要功能可以归纳为“供”、“配”、“储”、“发”、“变”五个方面。
“供”： 指从市电电网配接引入，作为通信局站主要电力供应来源；
“配”： 指将电能按需分配和输送到各个机房及至各台主设备，并实现一定调度功能；
“储”： 指通过蓄电池等设备的储能来保证主设备的不间断供电；
“发”： 指通过备用发电机组等自发电设备来保证市电故障中断时的电力供应；
“变”： 指通过对电压等级、电流形式的变换，为主设备提供相应规格和质量要求的电力。

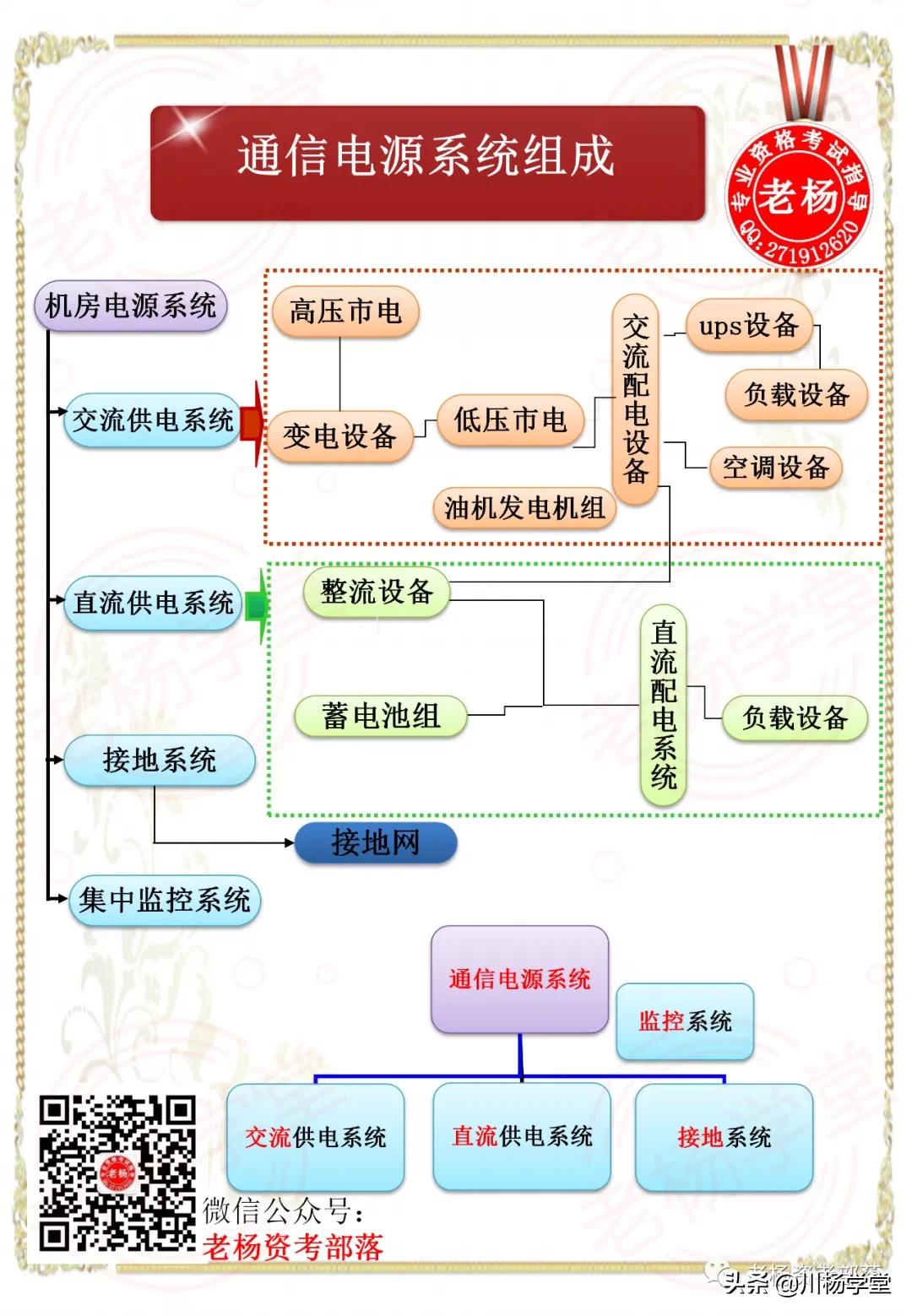

通信电源系统由 交流供电系统 、 直流供电系统 、 接地系统 和 集中监控系统 组成。
1、交流供电系统
交流供电系统包括 交流供电线路 、 燃油发电机组 、 低压交流配电屏 、 逆变器 、 交流不间断电源(UPS) 等部分。

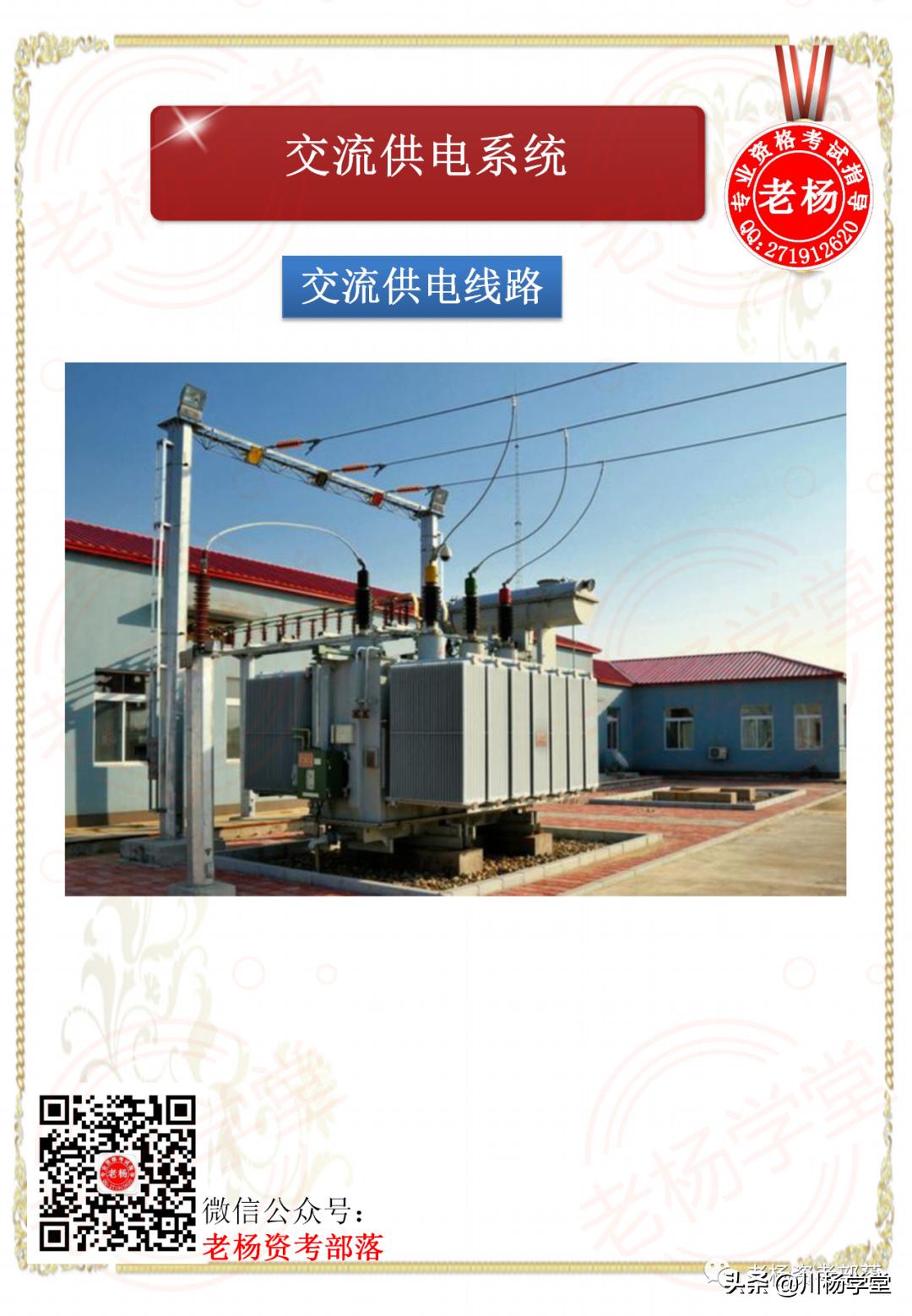

1.市电应由两条供电线路引入，经 高压柜、变压器 把高压电源(一般为 10kV )变为低压电源(三相 380V )后，送到低压交流配电屏。

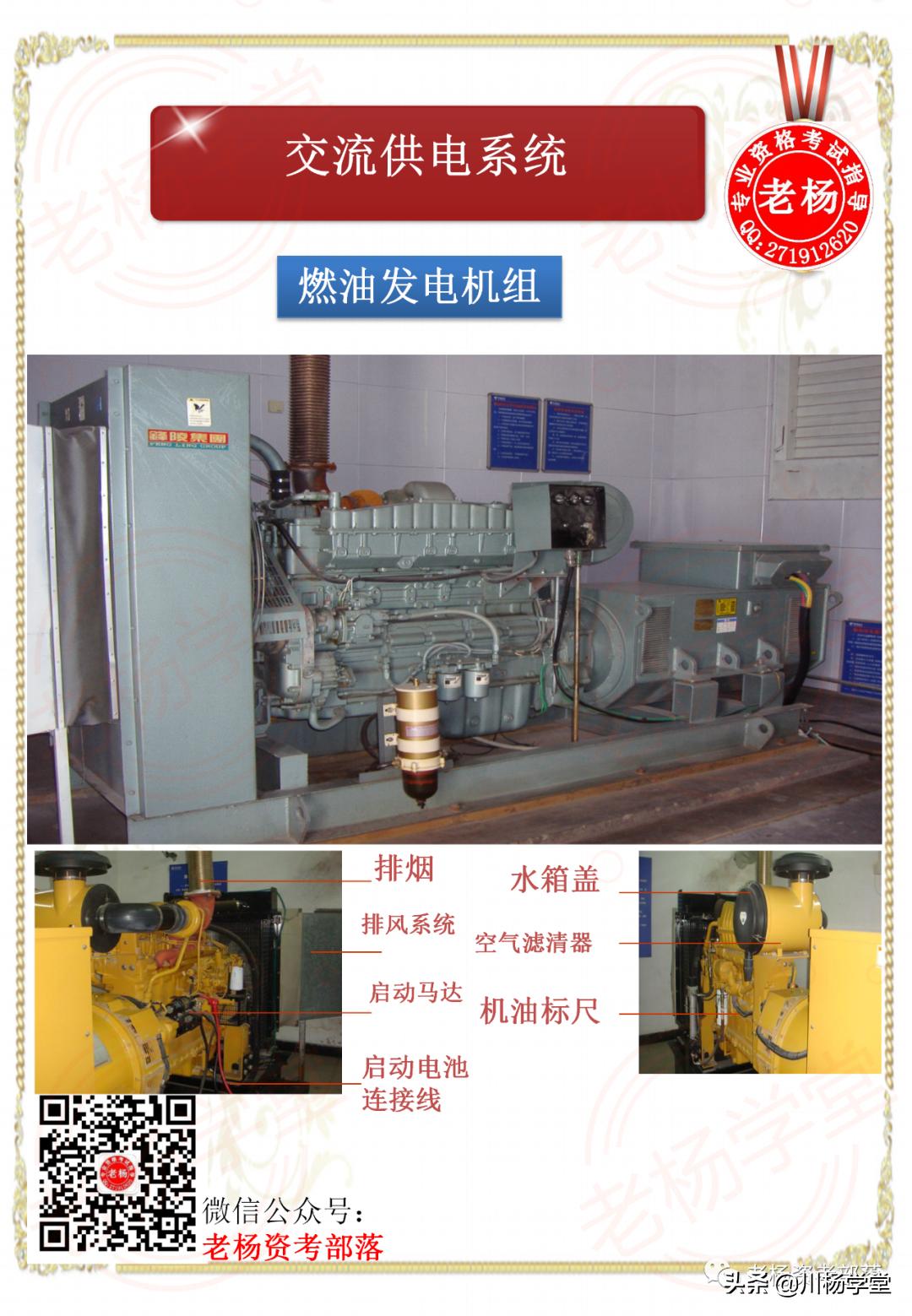

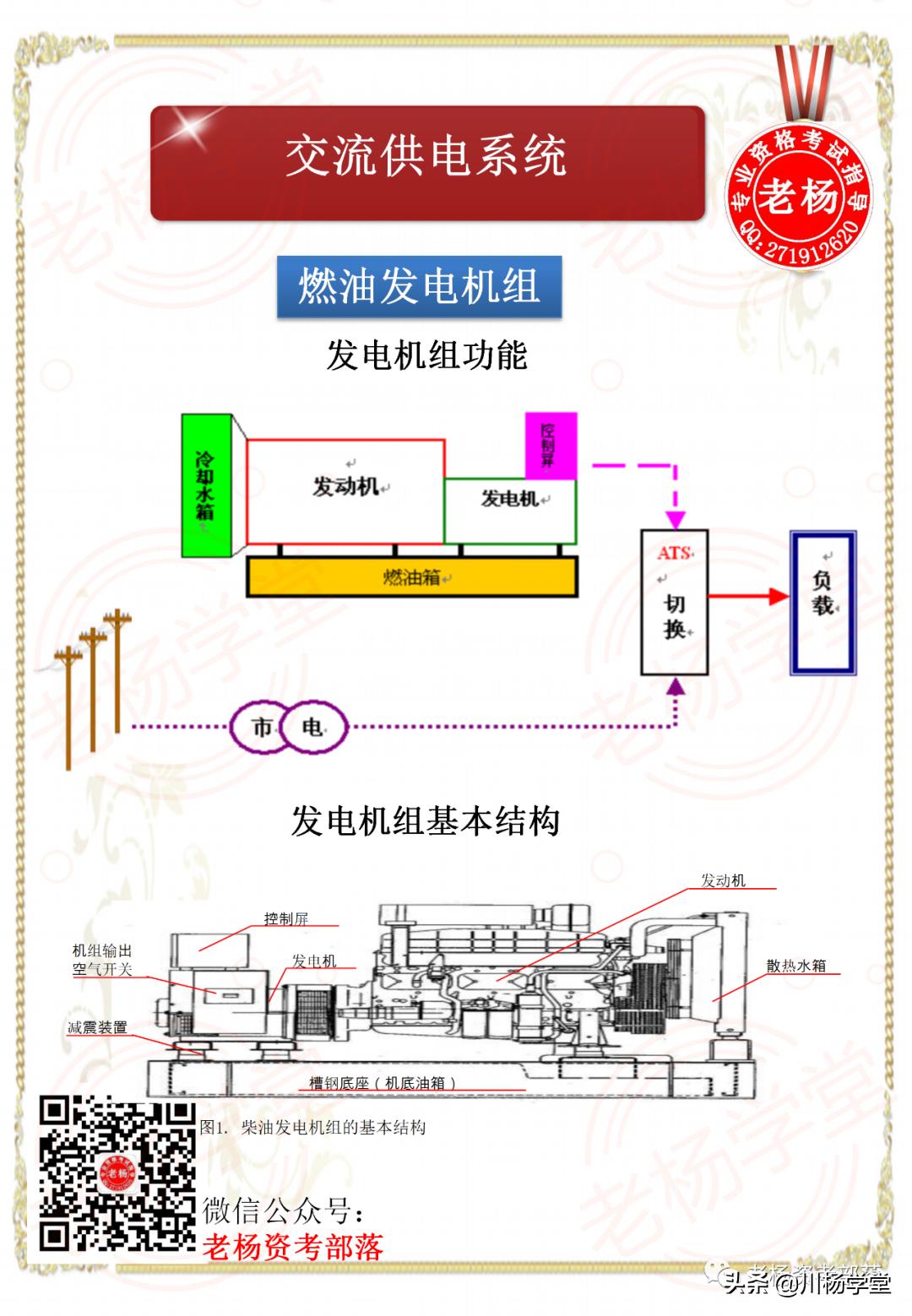

2.燃油发电机组是保证不间断供电时必不可少的设备，一般为 两套 。在市电中断后，燃油发电机自动启动，供给 整流设备 和 照明设备 的交流用电。

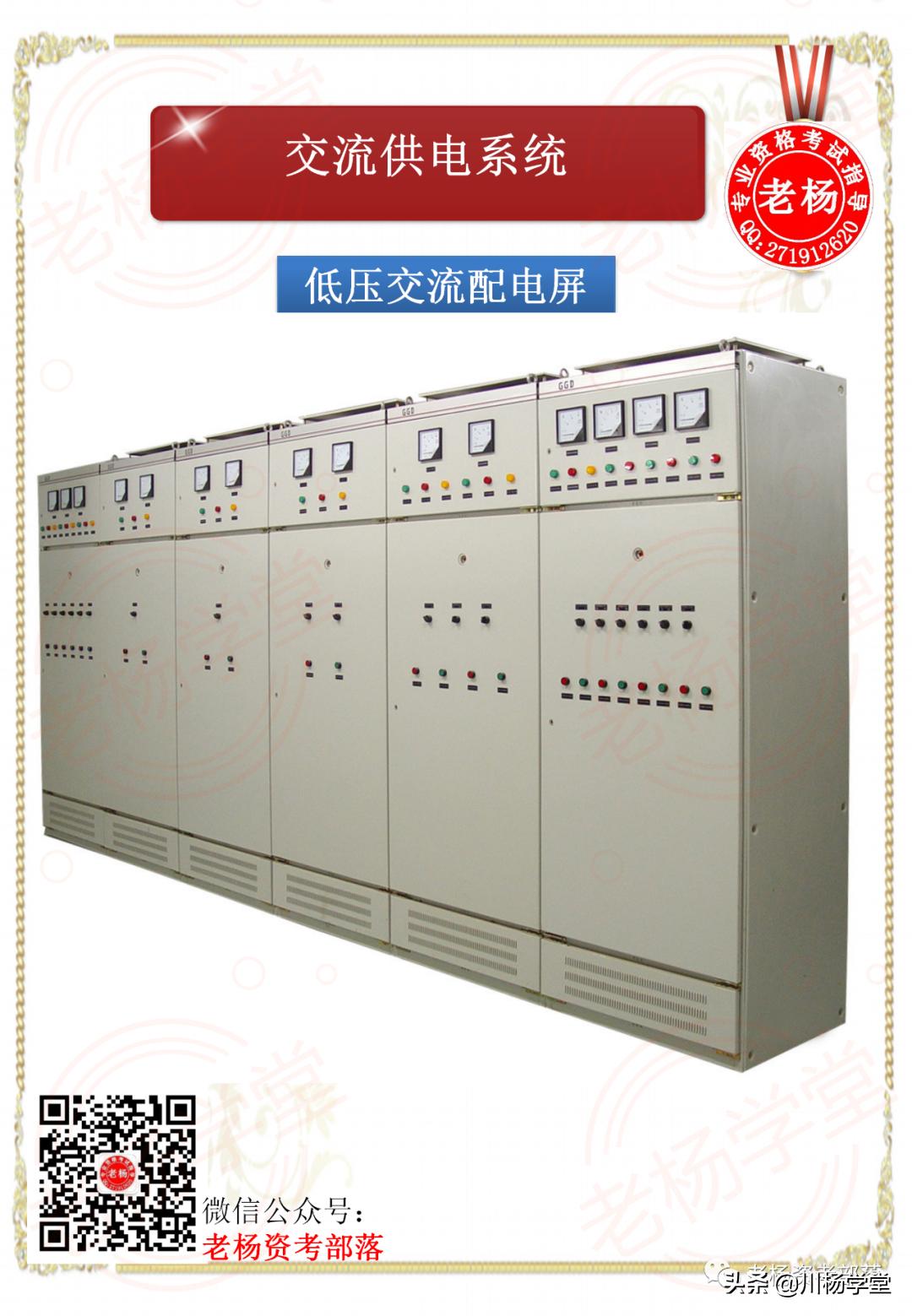

3.低压交流配电屏可完成 市电 和 油机发电机 的自动或人工 转换 ，将低压交流电分别送到 整流器 、 照明设备 和 空调装置 等用电设施，并可监测交流电压和电流的变化。当市电中断或电压发生较大变化时，能够自动发出声、光告警信号。

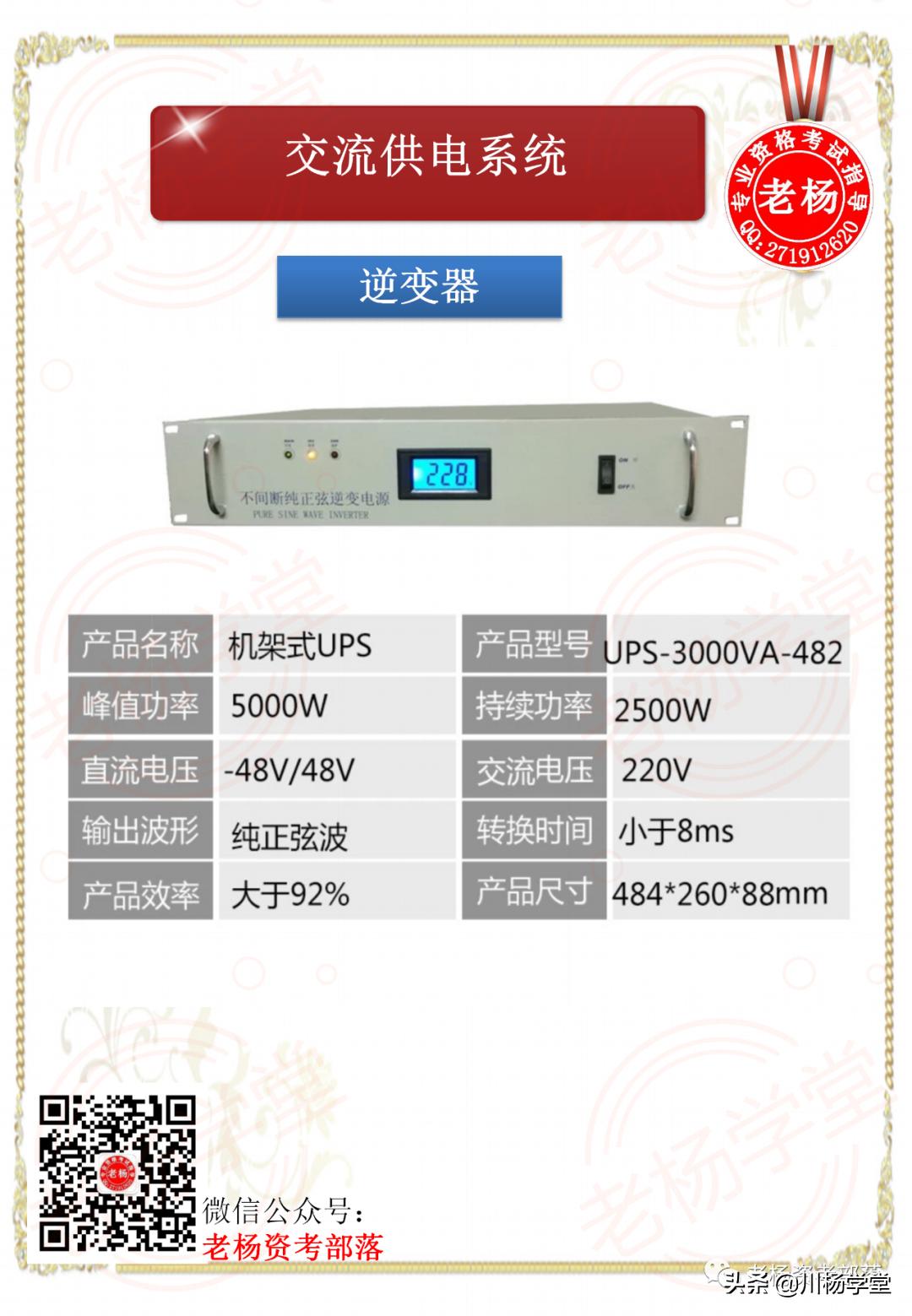

4.在市电正常时，市电经整流设备整流后为 逆变器 内的蓄电池浮充充电。当市电中断时， 蓄电池 通过逆变器(DC/AC变换器)自动转换， 输出交流电 ，为需要交流电源的通信设备供电。在市电恢复正常时，逆变器又自动转换由市电供电。

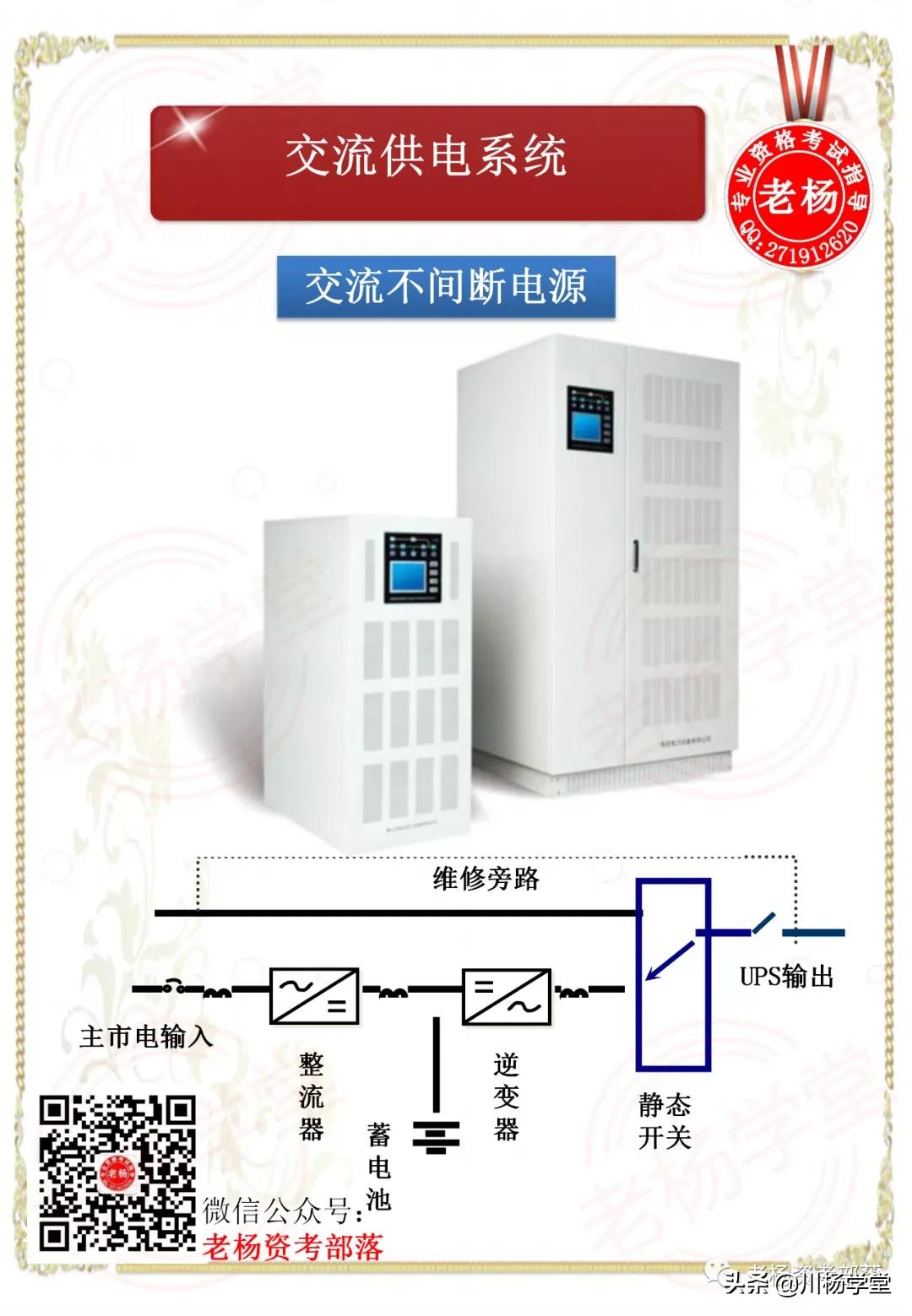

5.交流不间断电源(UPS)无论在市电正常或中断时，都可提供交流电源供电。工作原理同逆变器。 逆变器实际上是交流不间断电源的一部分 。
2、直流供电系统
直流供电系统由 直流配电屏 、 整流设备 、 蓄电池 、 直流变换器(DC/DC) 等部分组成。

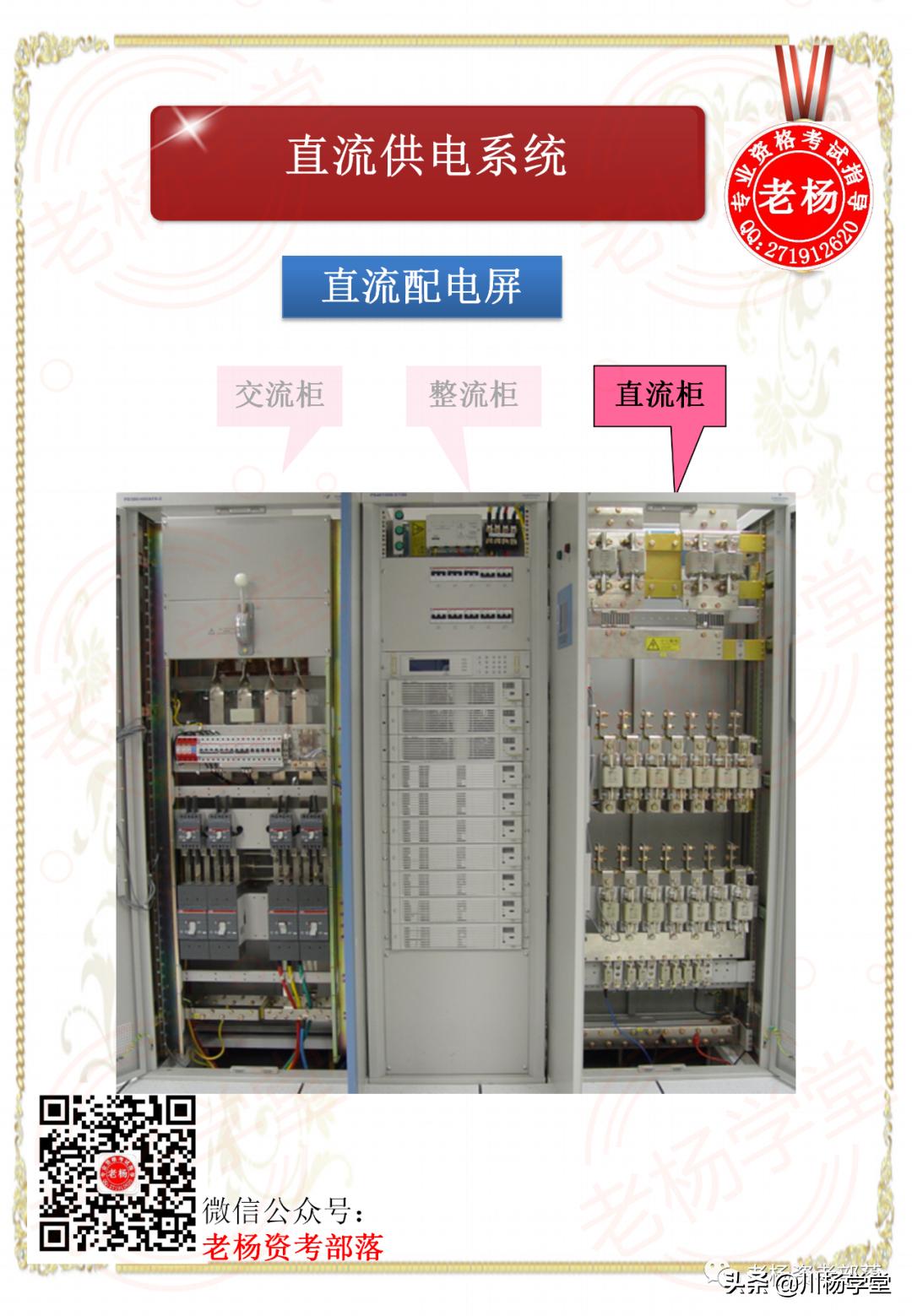

1.直流配电屏:可 接入两组蓄电池 ，其中一组供电不正常时，可自动接入另一组工作。同时，它还可以监测电池组输出总电压、电池浮/均充电流和供电负载电流，可发出过压、欠压和熔断器熔断的声、光告警信号。

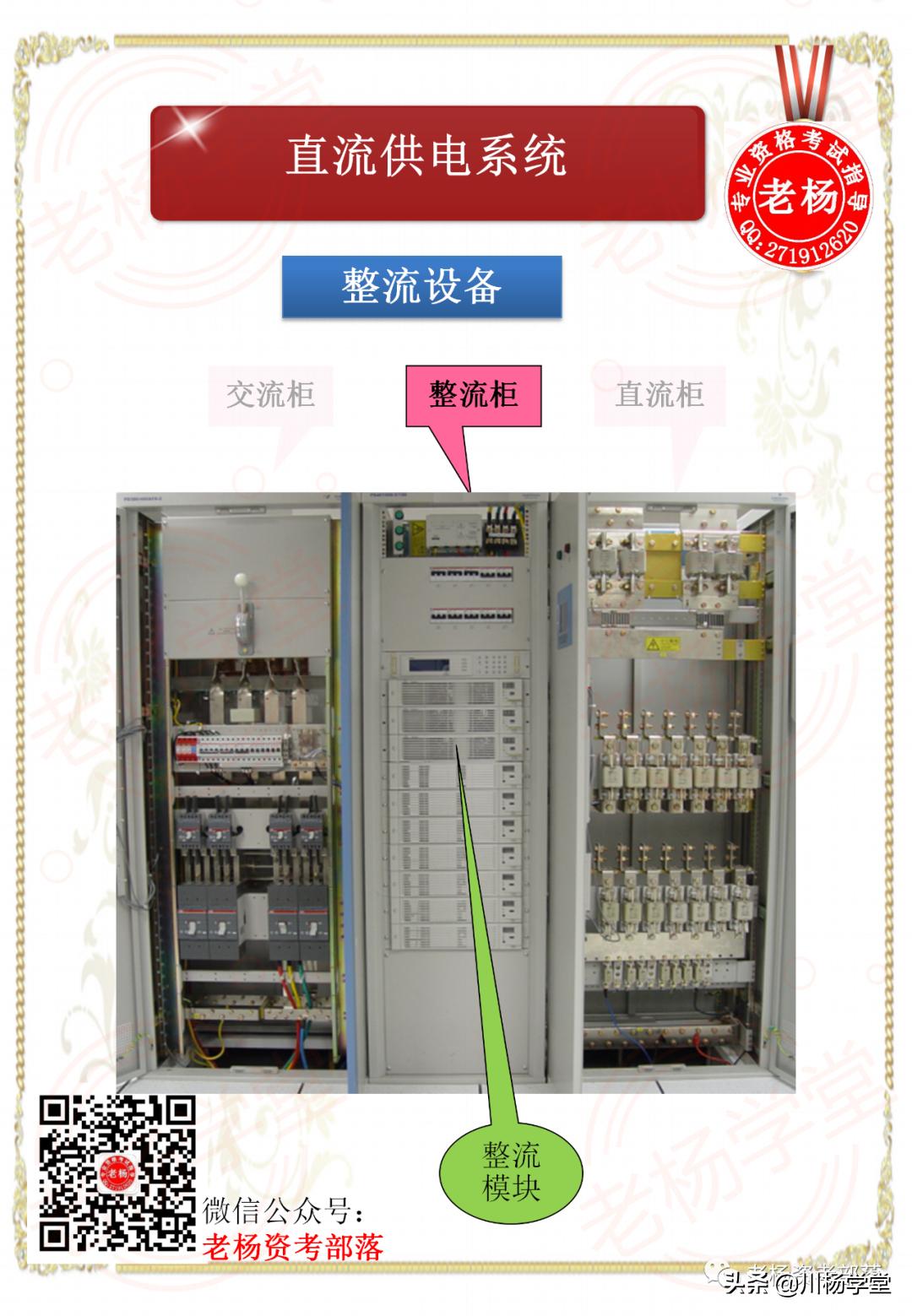

2.整流设备:输入端由交流配电屏引入交流电，其作用是将 交流电转换成直流电 ，输出端通过直流配电屏与蓄电池和需供电的负载并联连接，并向它们提供直流电源。

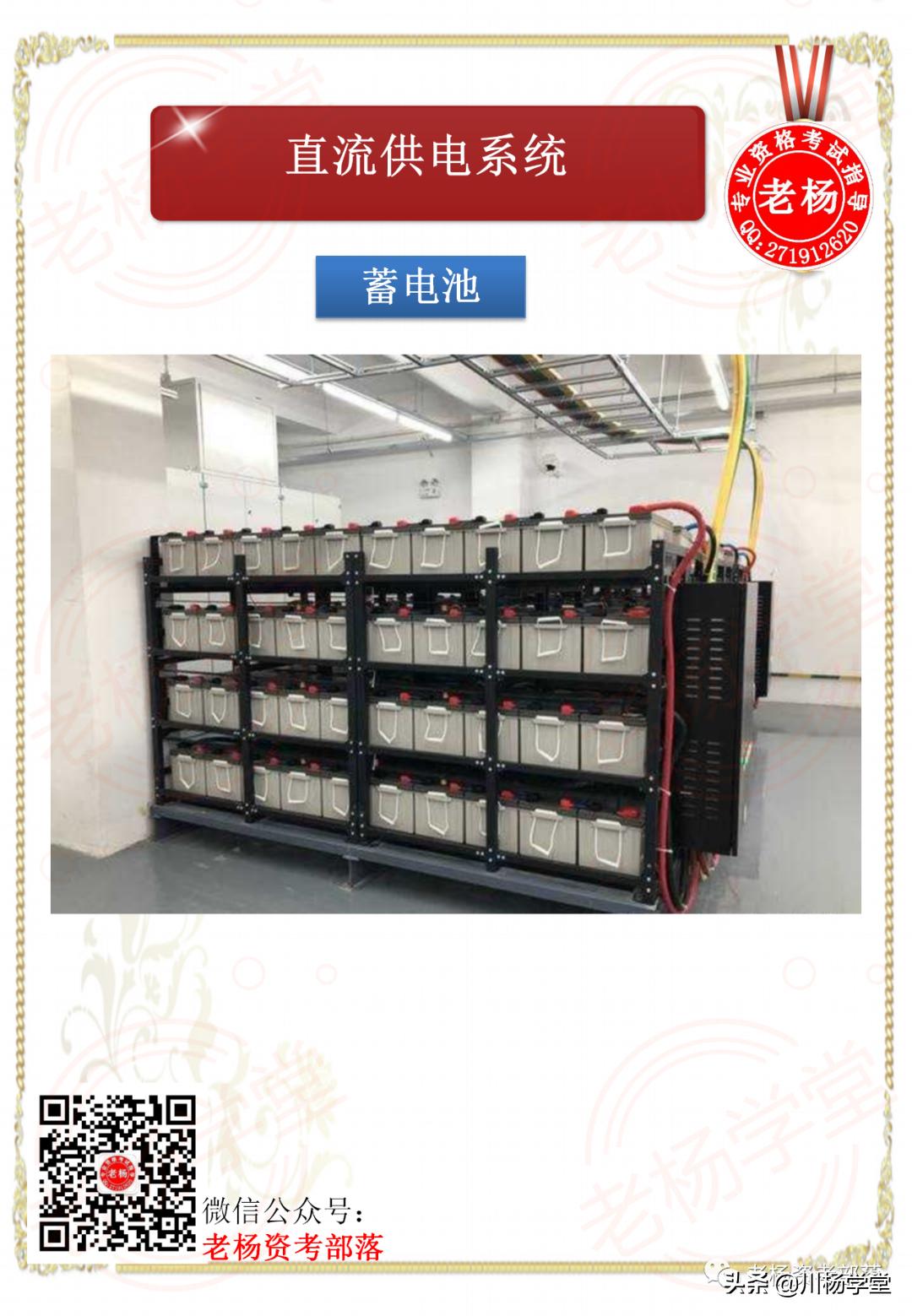

3.蓄电池:处于整流器输出并联端。 在市电正常时 ，由整流器 浮/均充电 ，不断补充蓄电池容量，并使其保持在充足电量的状态。当 市电中断 时，蓄电池自动为负载 提供直流电源 ，不需要任何切换。

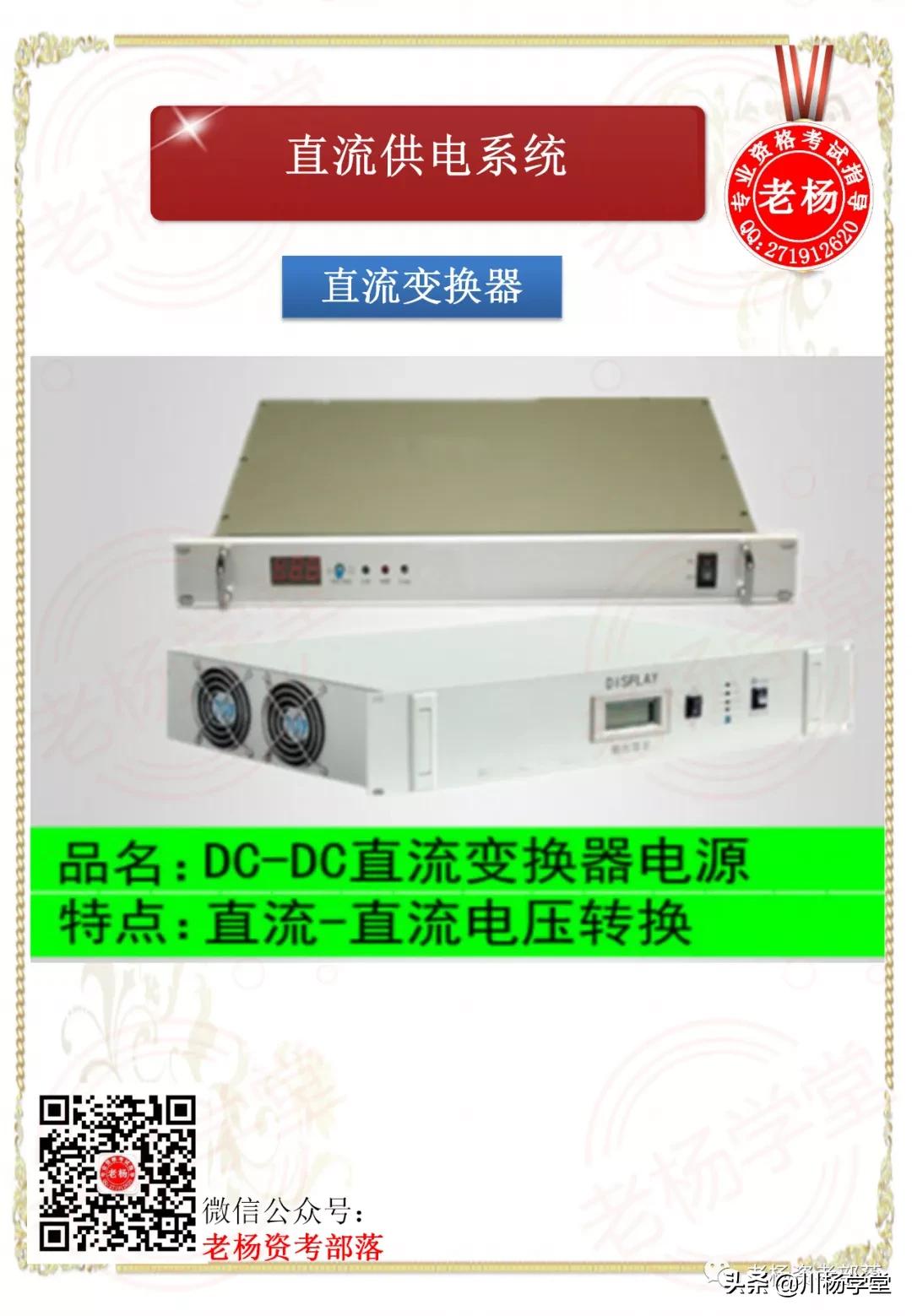

4.直流变换器(DC/DC):可将基础直流电源的电压 变换成 通信设备所需要的 各种直流电压 ，以满足负载对电源电压的不同要求。
3、接地系统 接地系统是通信电源系统的重要组成部分，它不仅直接影响着系统的正常运行和通信的质量，还对保护设备和维护人员的安全具体十分重要的作用。
为了工作和安全的需求，将通信电源系统及其电源设备的某些部分和大地进行良好的电气连接，称为接地。接地中所指的“地”，和日常所指大地的“地”是同一个概念，即一般土壤，它有导电的特性，并具有“无限大”的电容量，无论输入多少电荷量，都难以改变它的电位，可以作为良好的参考零电位。
接地系统有 交流工作接地 、 直流工作接地 ， 保护接地 和 防雷接地 等，现一般采取将这四者联合接地的方式。

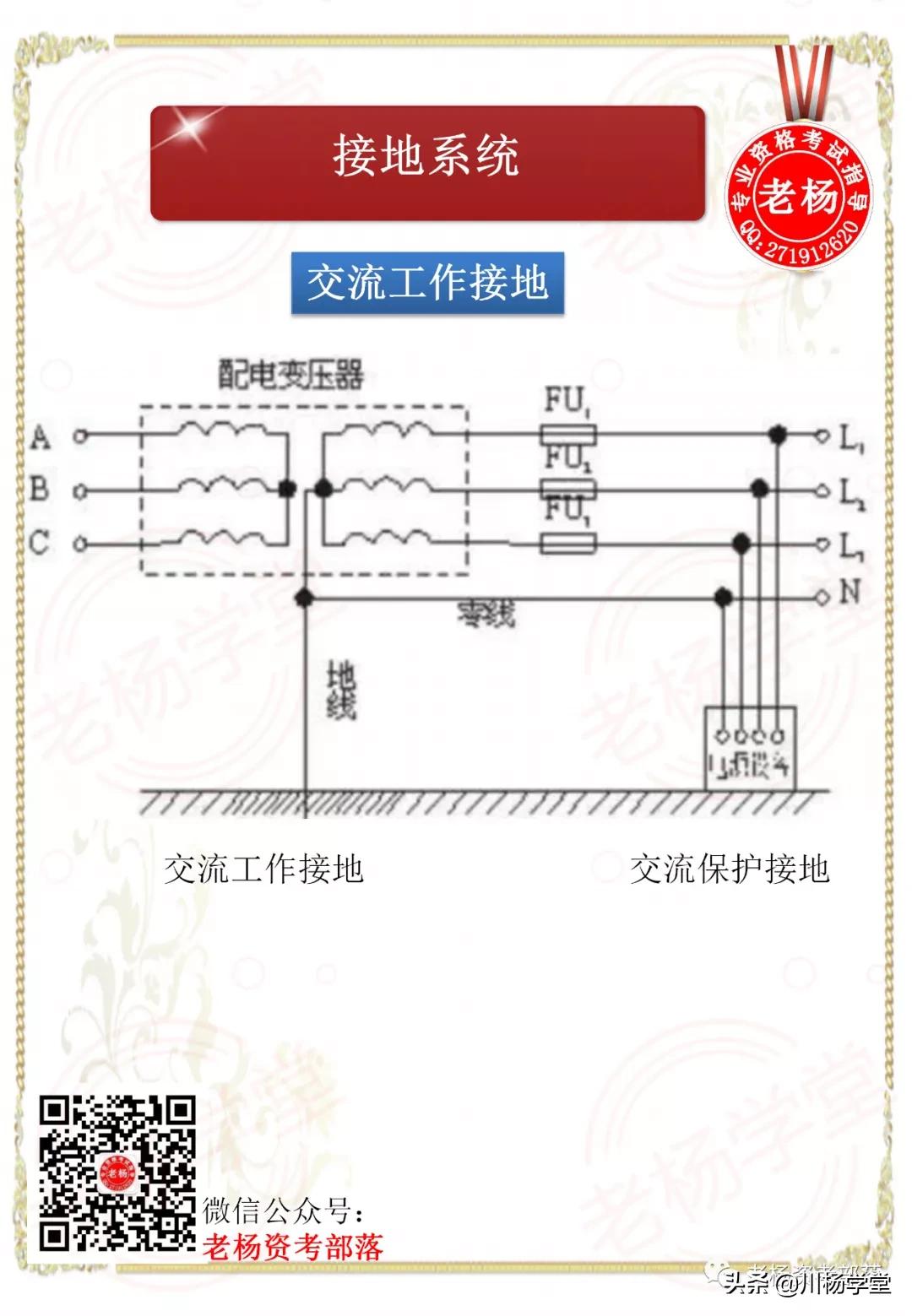

1. 交 流工作接地可保证相间电压 稳定 。
交流工作接地是指在低压交流电网中将三相电源中的中性点直接接地，其作用是将三相交流负荷不平衡引起的在中性线上的不平衡电流泄放于地，以及减少中性点位的偏移， 保证各相设备的正常运行 。接地以后的中性线称为N线。

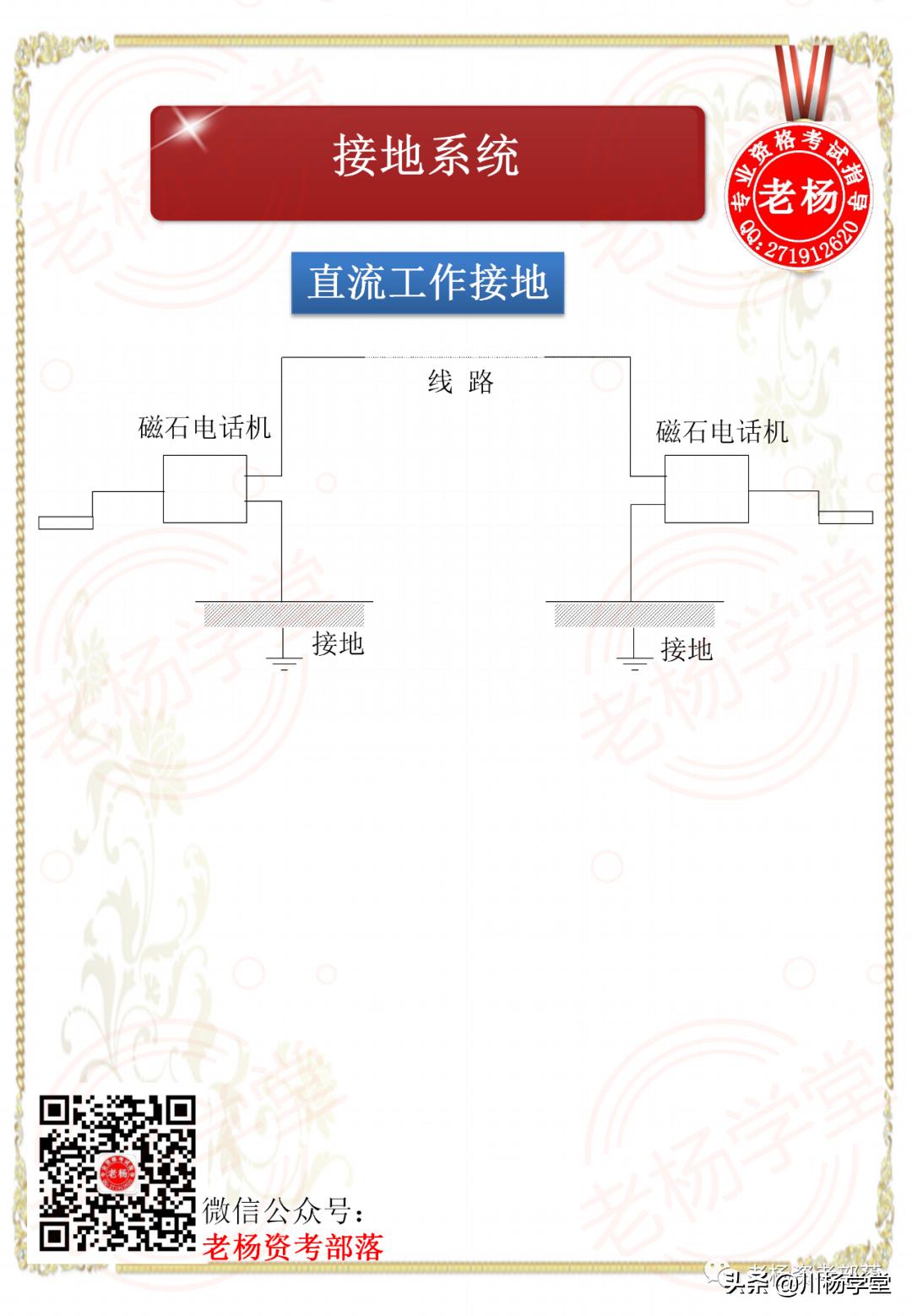

2. 直 流工作接地可保证直流通信电源的电压为 负 值。
在通信电源的直流供电系统中，为了保护通信设备的正常运行，保障通信质量而设置的电池正极接地，称为直流工作接地，如 -48V电源的正极接地 等。

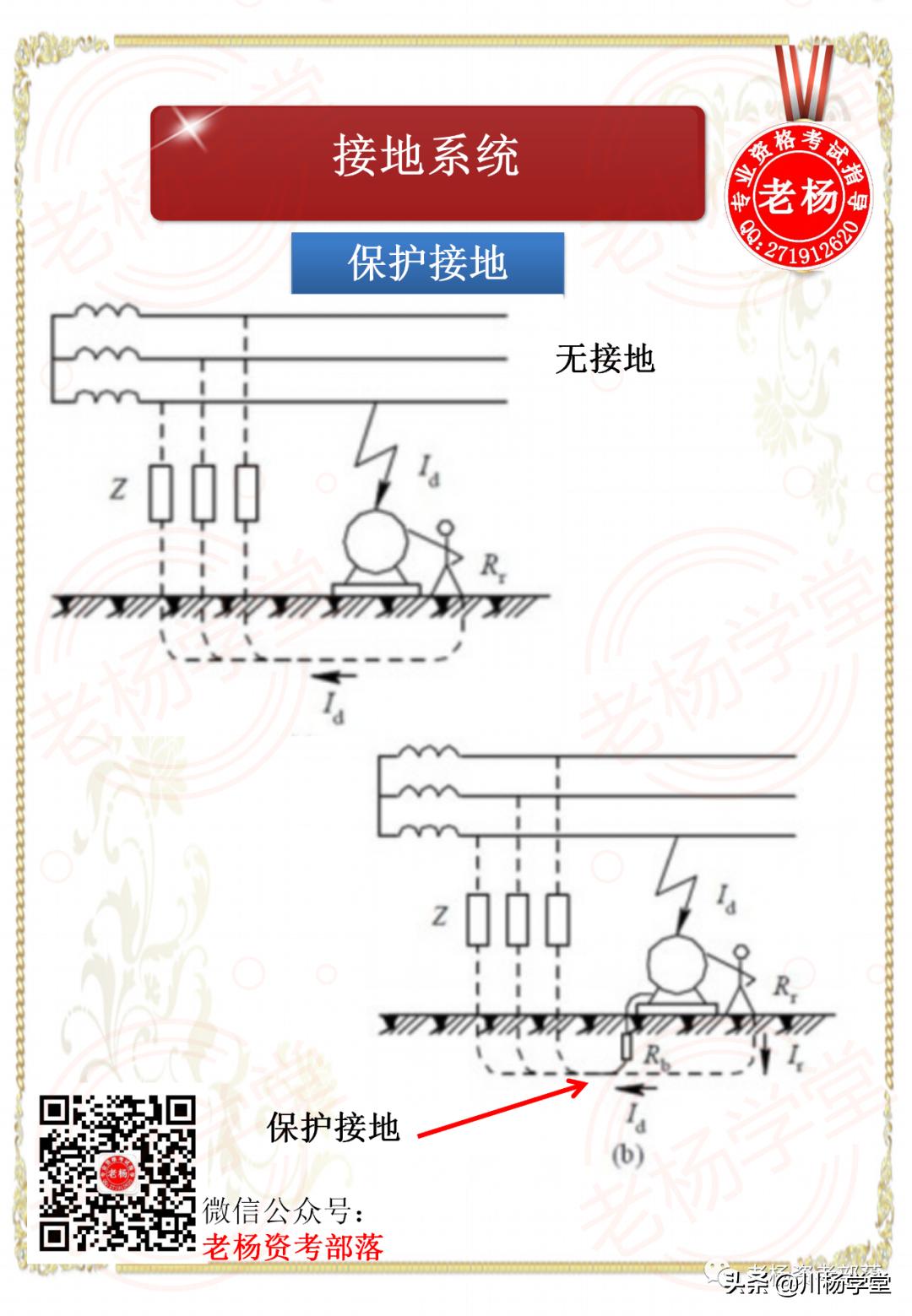

3. 保护 接地可避免电源设备的 金属外壳因绝缘 受损而带电。
机房内通信设备及其供电设备正常不带电的金属部分、进局电缆的保护装置接地端以及电缆的金属护套均应做保护接地。

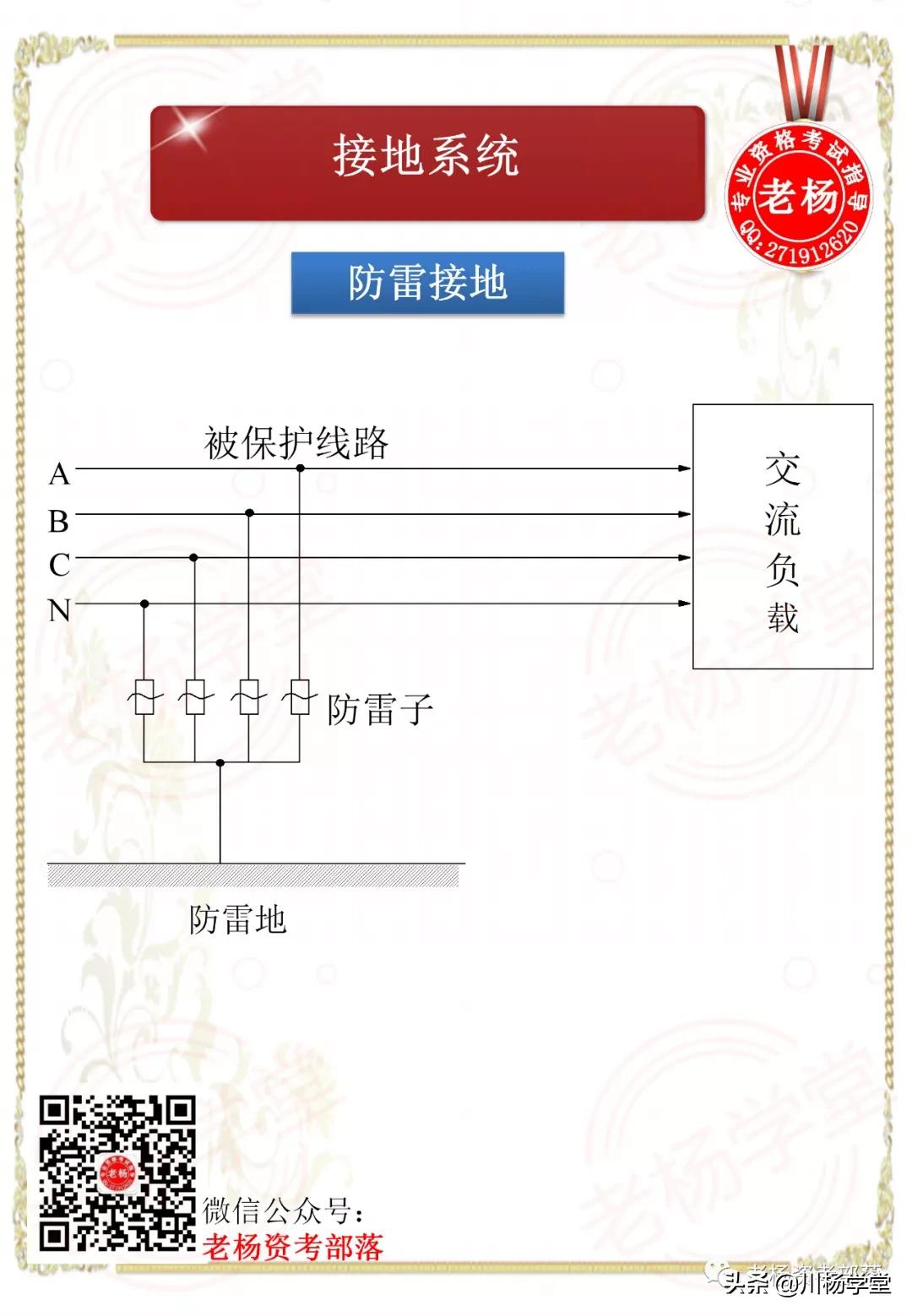

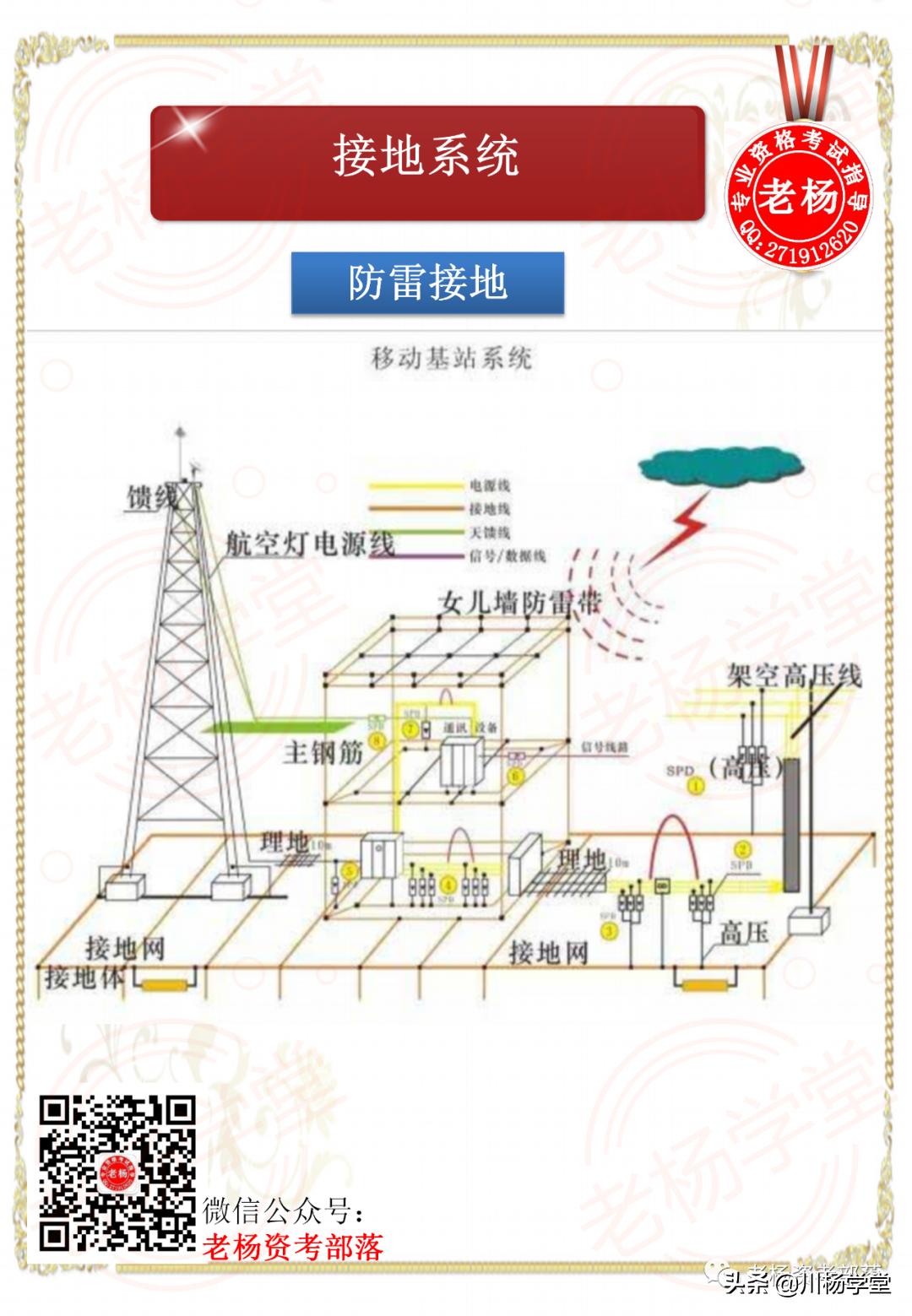

4.防 雷 接地可防止因 雷电 瞬间过压而损坏设备。

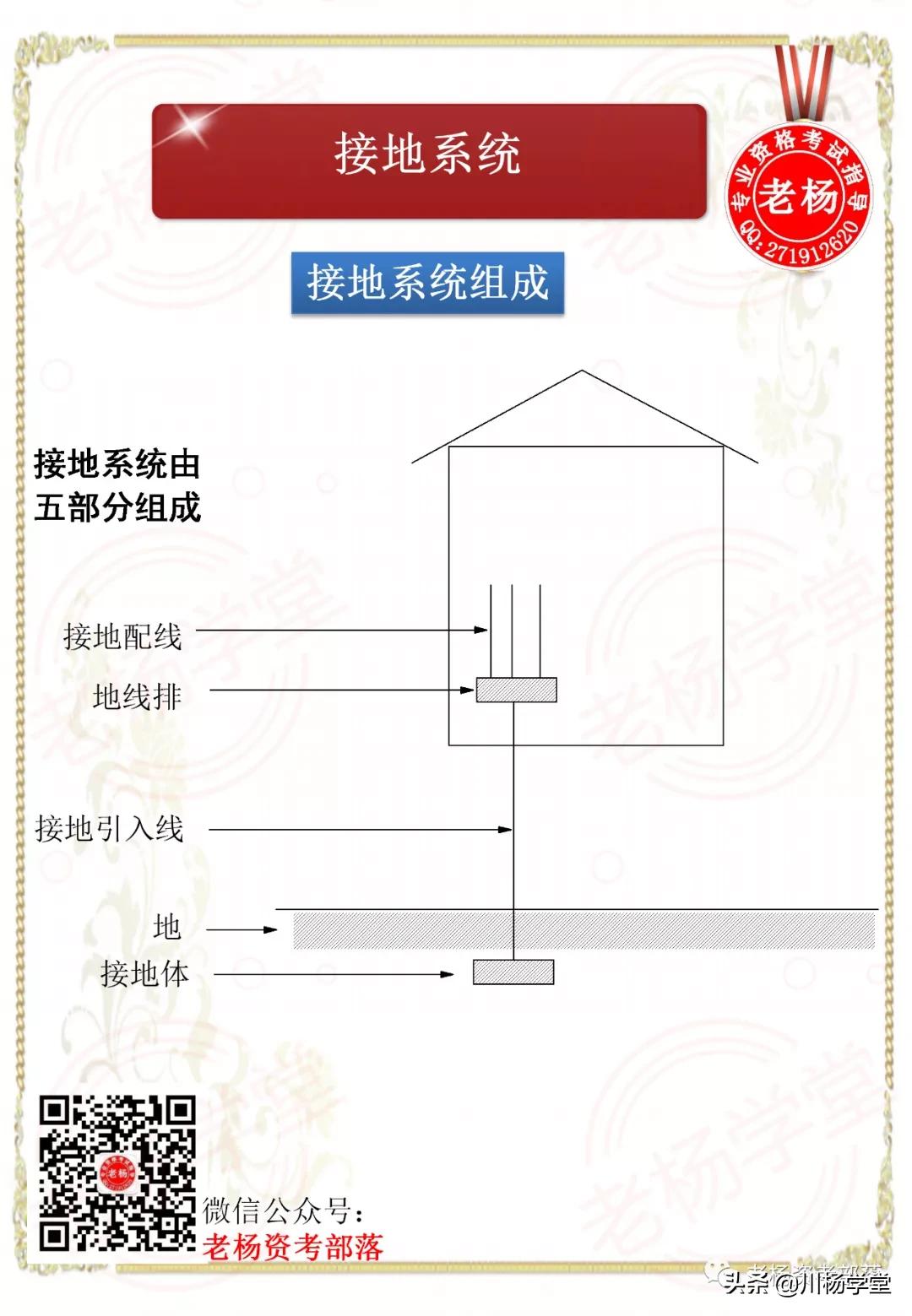

联合接地 是将交流工作接地、直流工作接地、保护接地和防雷接地共用一组地网，由 接地体 、 接地引入线 、 接地汇集排 、 接地连接线 及 引出线 等部分组成，这个地网是一个闭合的网状网络，地网的每个点都是等电位的。机房内接地线的布置方式有两种形式，在较大的机房为 平面型 ，在小型机房为 辐射式 。
4、集中监控系统

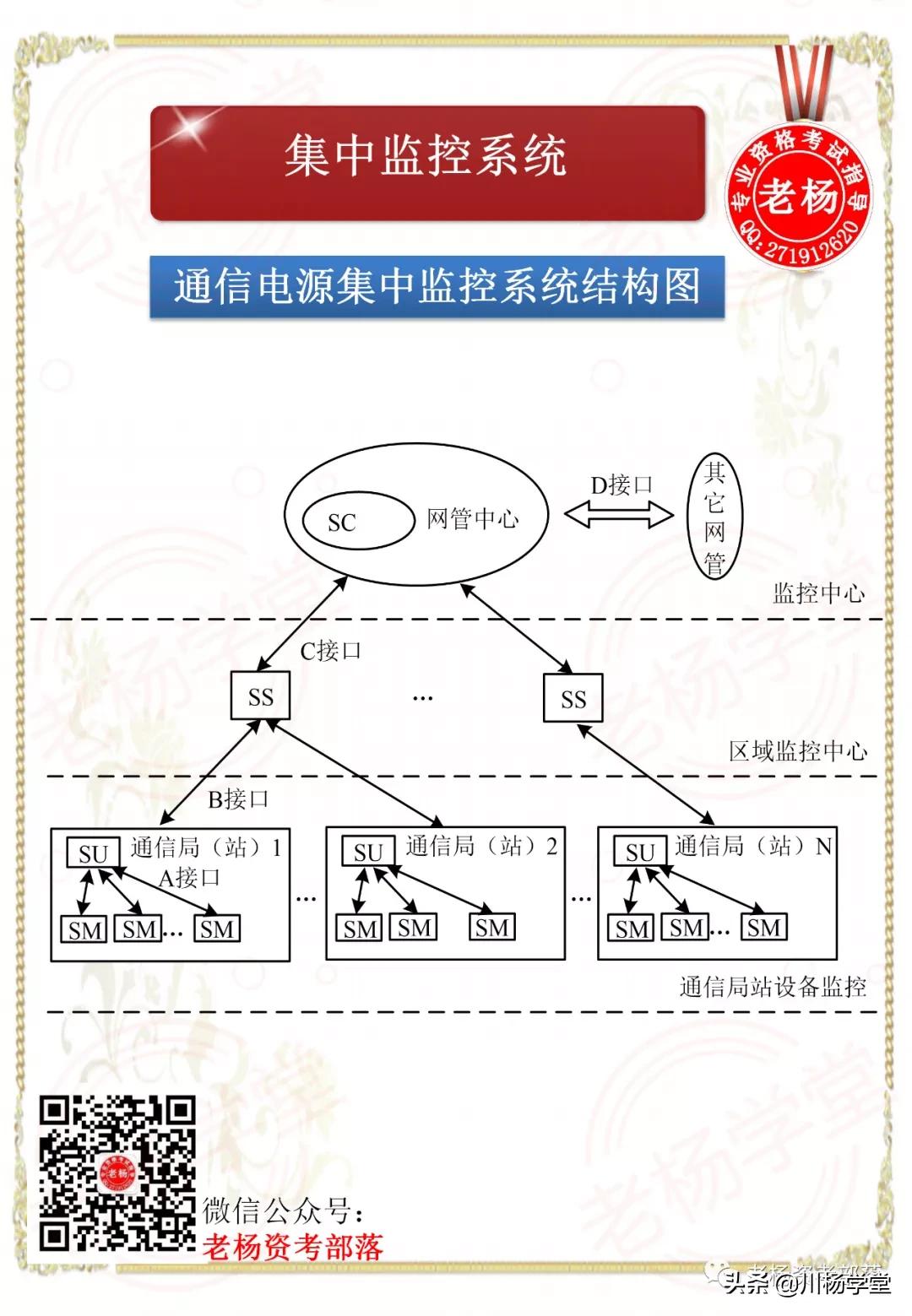

集中监控系统可以对通信局(站)实施集中监控管理，对分布的、独立的、无人值守的电源系统内各设备进行 遥测、遥控、遥信 ，还可以监测电源系统设备的运行状态，记录、处理相关数据和检测故障，告知维护人员及时处理，以提高供电系统的可靠性和设备的安全性。

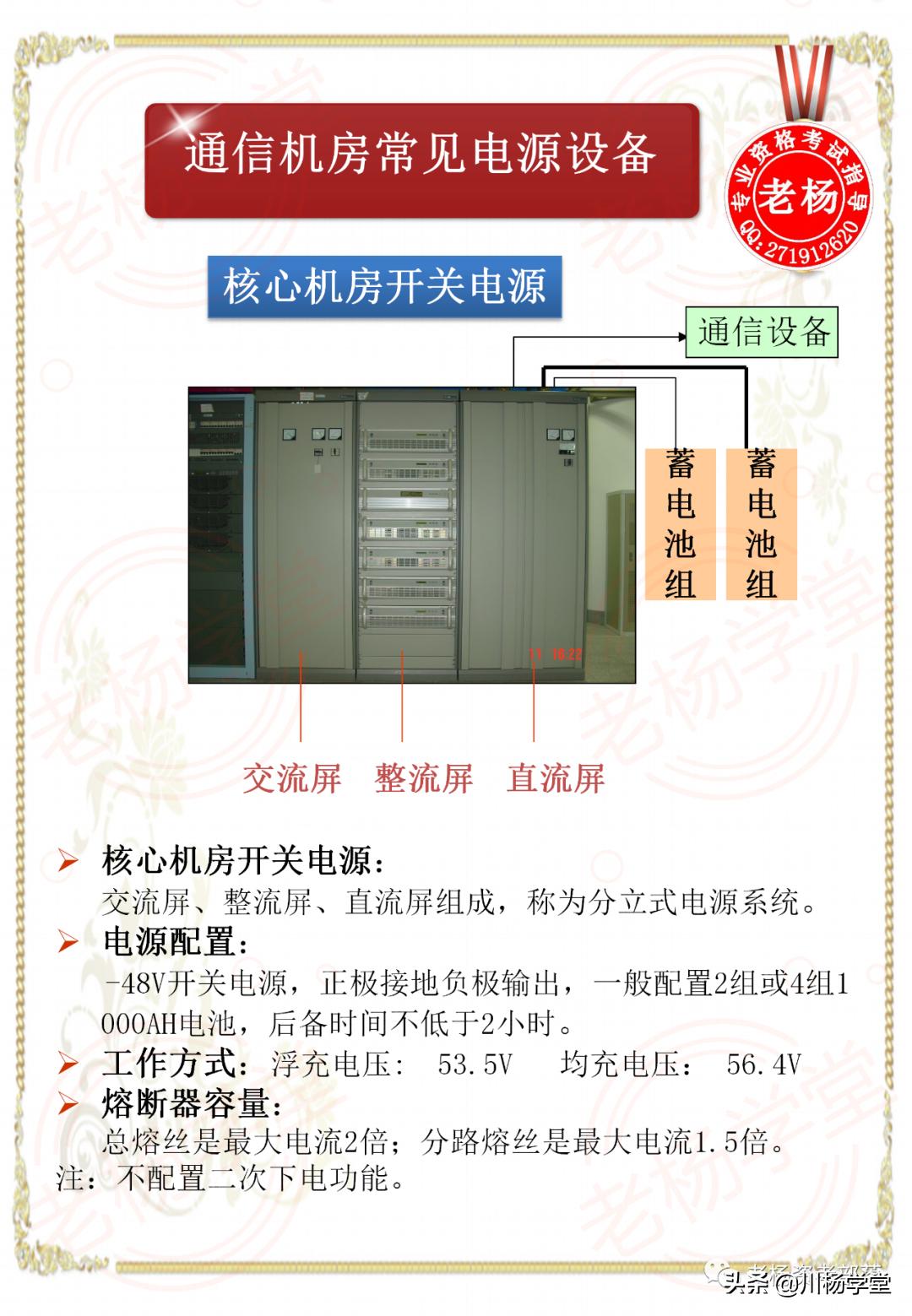

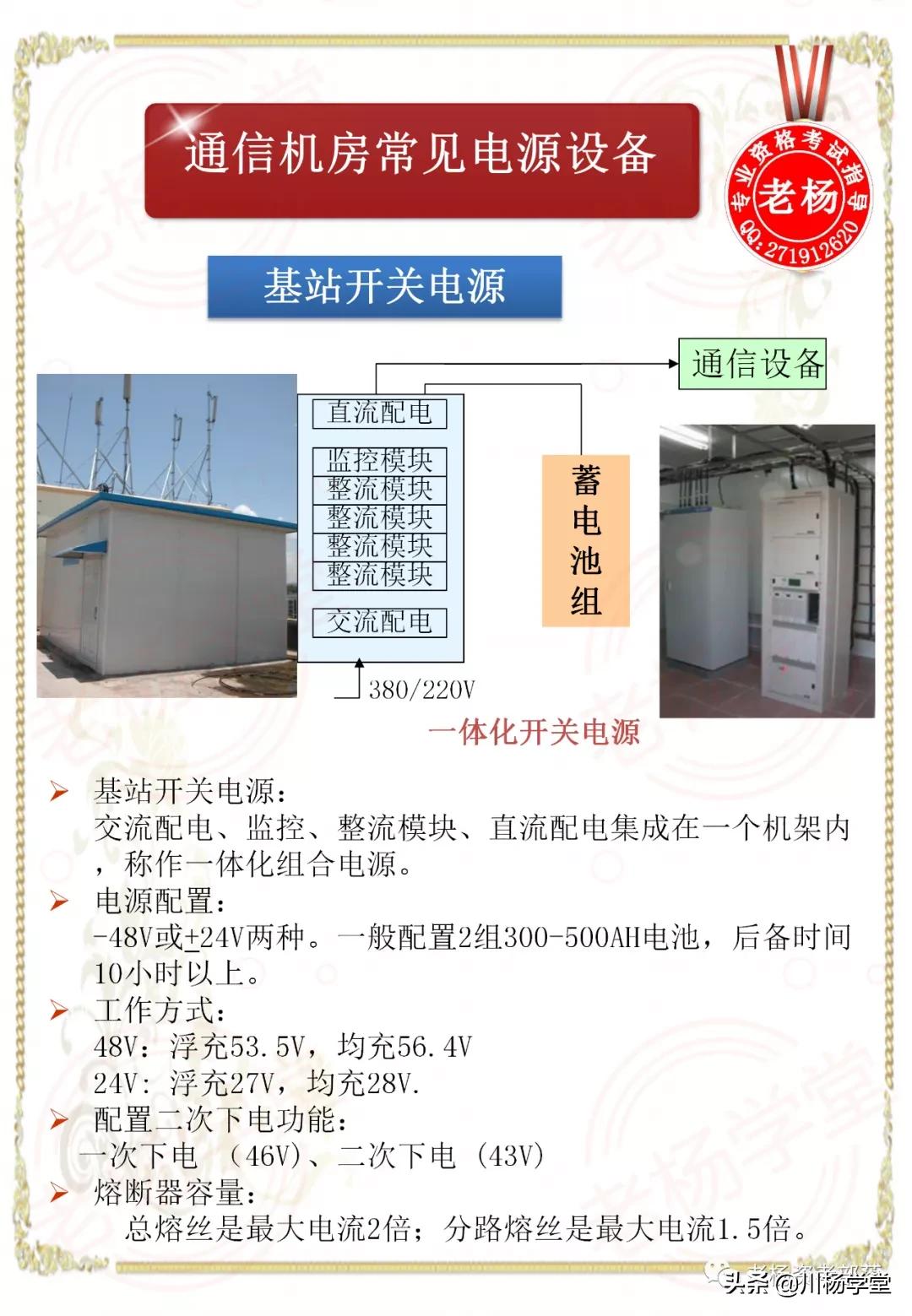

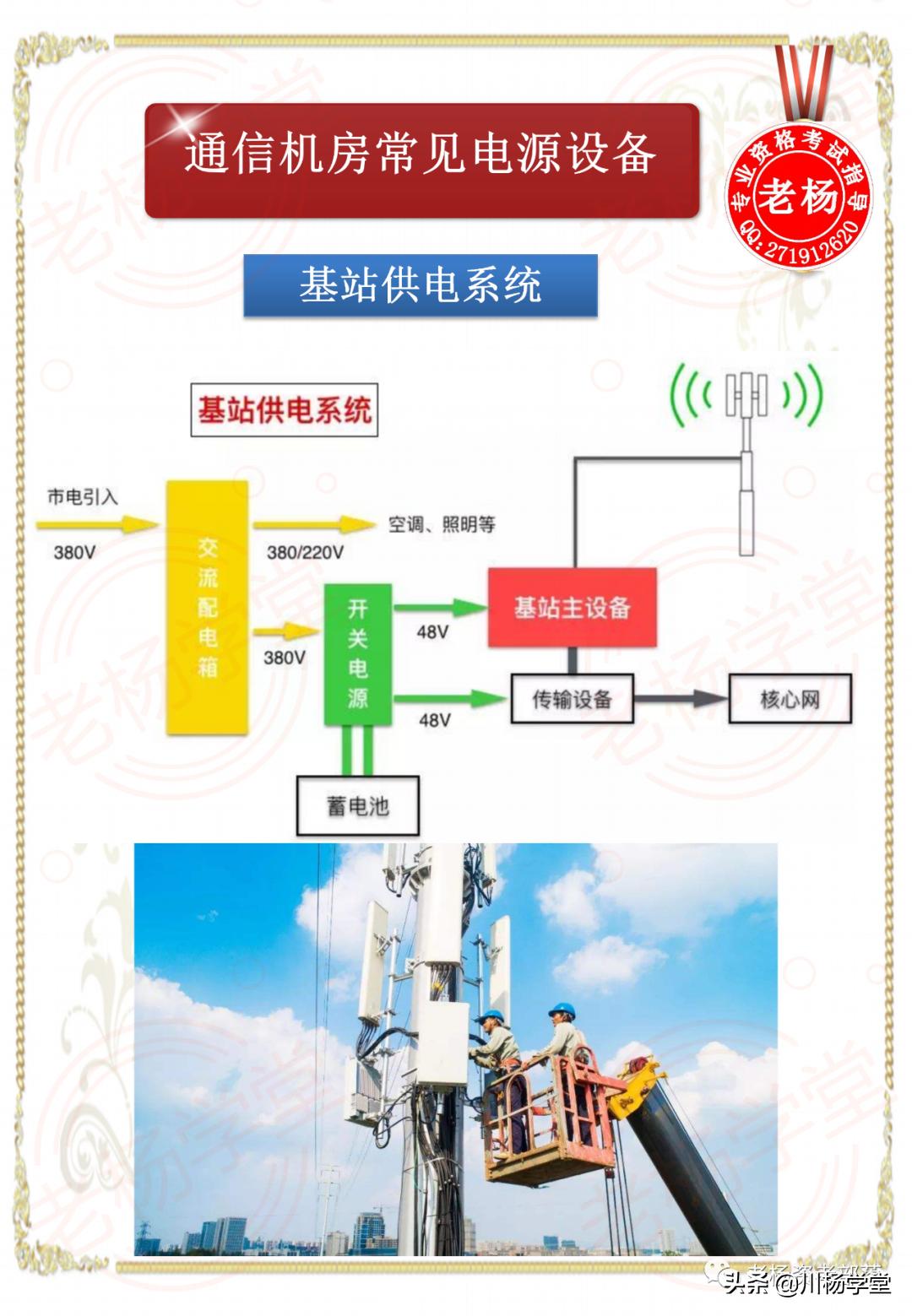

5、 通信机房常见电源设备
随着时代发展，人们对通信的要求越来越高，通信设备也在更新换代，因为对通信电源的要求也越来越高。
老杨给予学习建议：
很多人眼里，通信电源维护工作是一个很“尴尬”的岗位，在传统交换、传输、数通、无线和线路等通信专业维护人的眼里，你是“电工”，算不上嫡生的通信岗位。在电力系统维护人的眼里，你接触的都是低压电源设备，达不到高大上的高压门槛。
电源设备包括高低压配电设备、变压器、发电机组、交流UPS、开关电源（整流设备）、蓄电池组、终端配电等设备，电缆、母线等设施；以及太阳能发电、风能发电等新能源设备。然而涉及这么多的设备，光靠死记硬背是不行的，还是要掌握一定的技巧的。对于电源设备的组成、示意图一定要熟悉，平时多留心观察各种设备的结构、性能、型号以及相关的理论知识；日常工作中应注重对各种设备的实际操作、多巡检。
