SolidWorks中的块和CAD中的块功能是一样的，都是用于处理重复性的图形或文字。块可以使用最小的尺寸和约束条件来生成布局草图，这些块可以通过合适的操作自动转成零件文件和装配体文件，从而提高建模效率。下面以四连杆为例，操作方法如下：

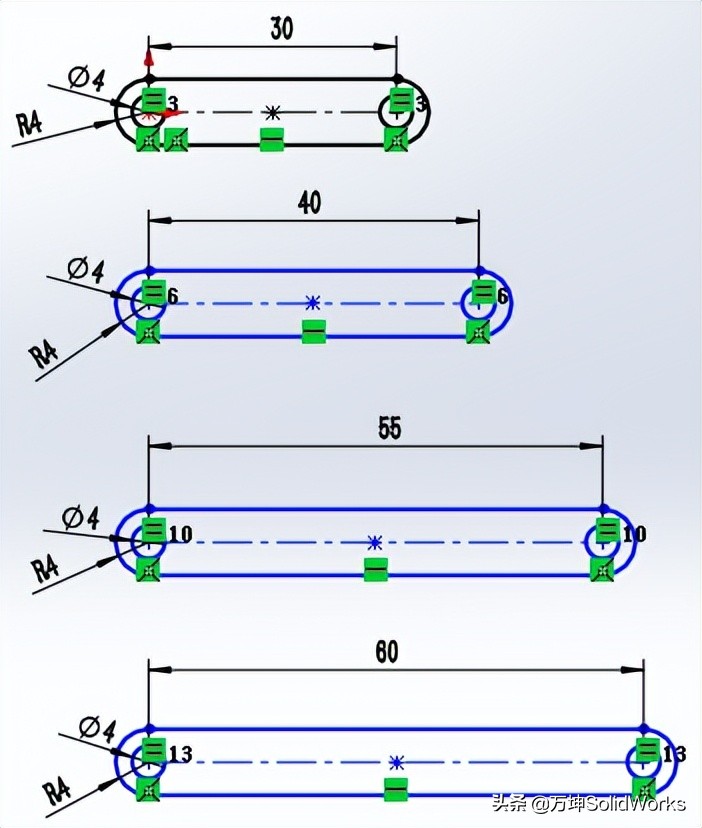

1、选择前视基准面，草图绘制，绘制的草图如下。
图1

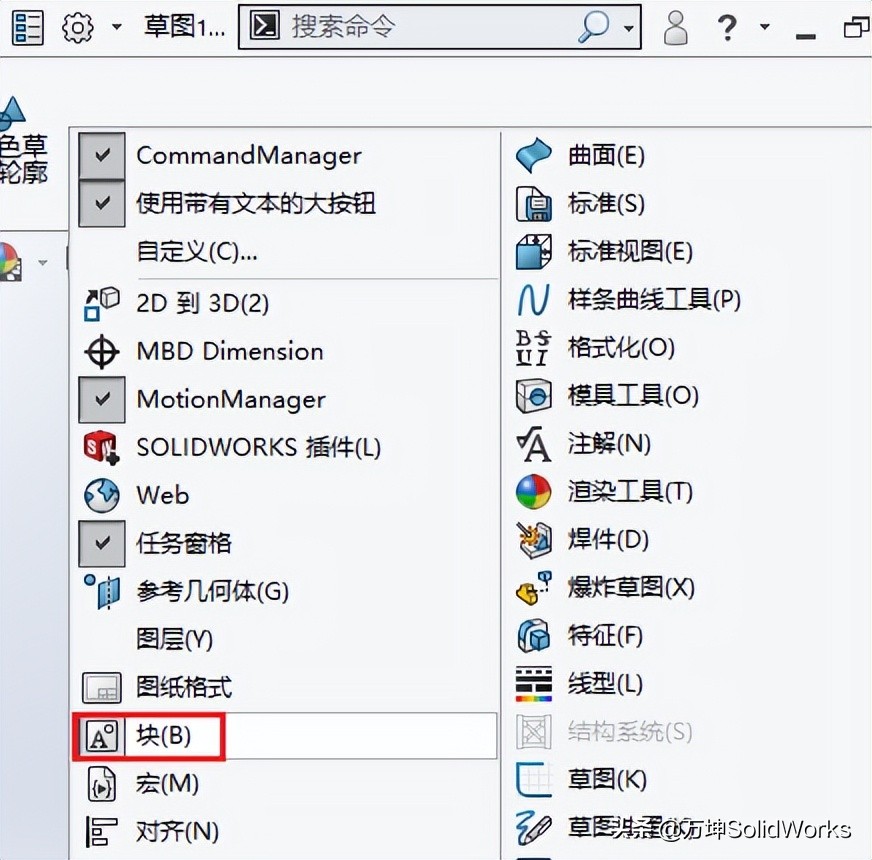

2、在工具栏勾选“块”命令，调用出“块”的工具条(图3)。
图2
图3

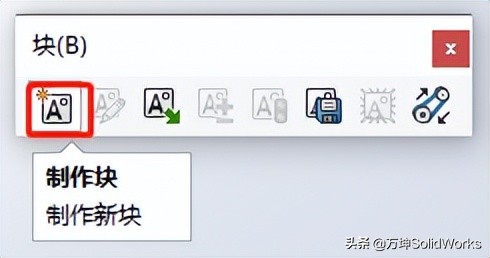

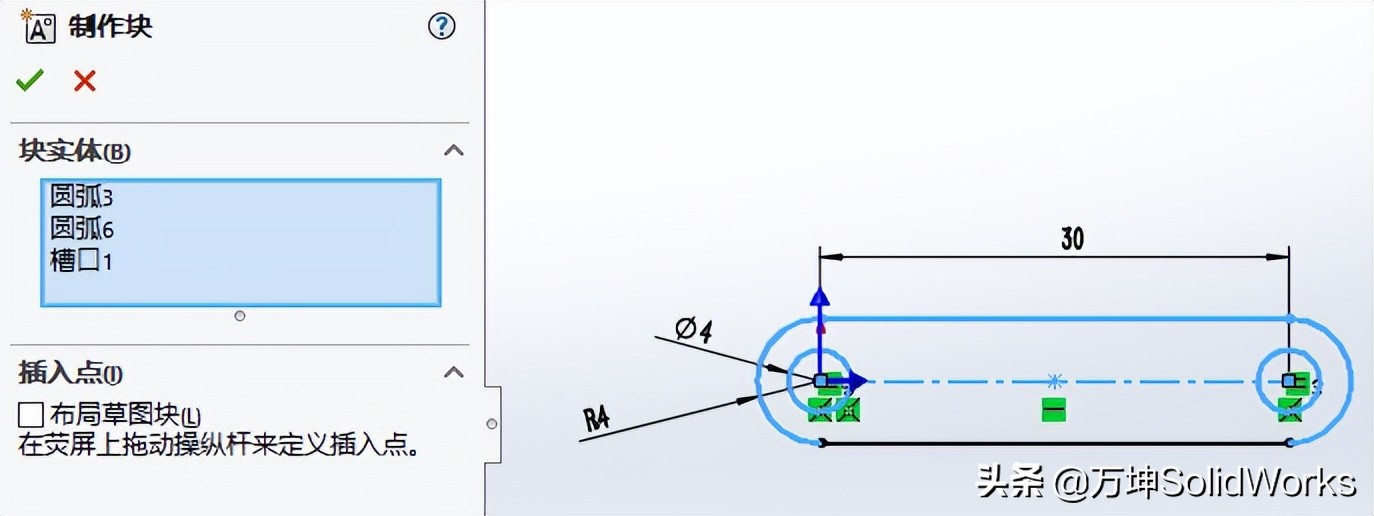

3、点击“制作块”命令，选择之前的草图作为块实体，展开插入点,将坐标控制点拖拉到希望的插入点上。完成后如图6所示。
图4
图5
图6

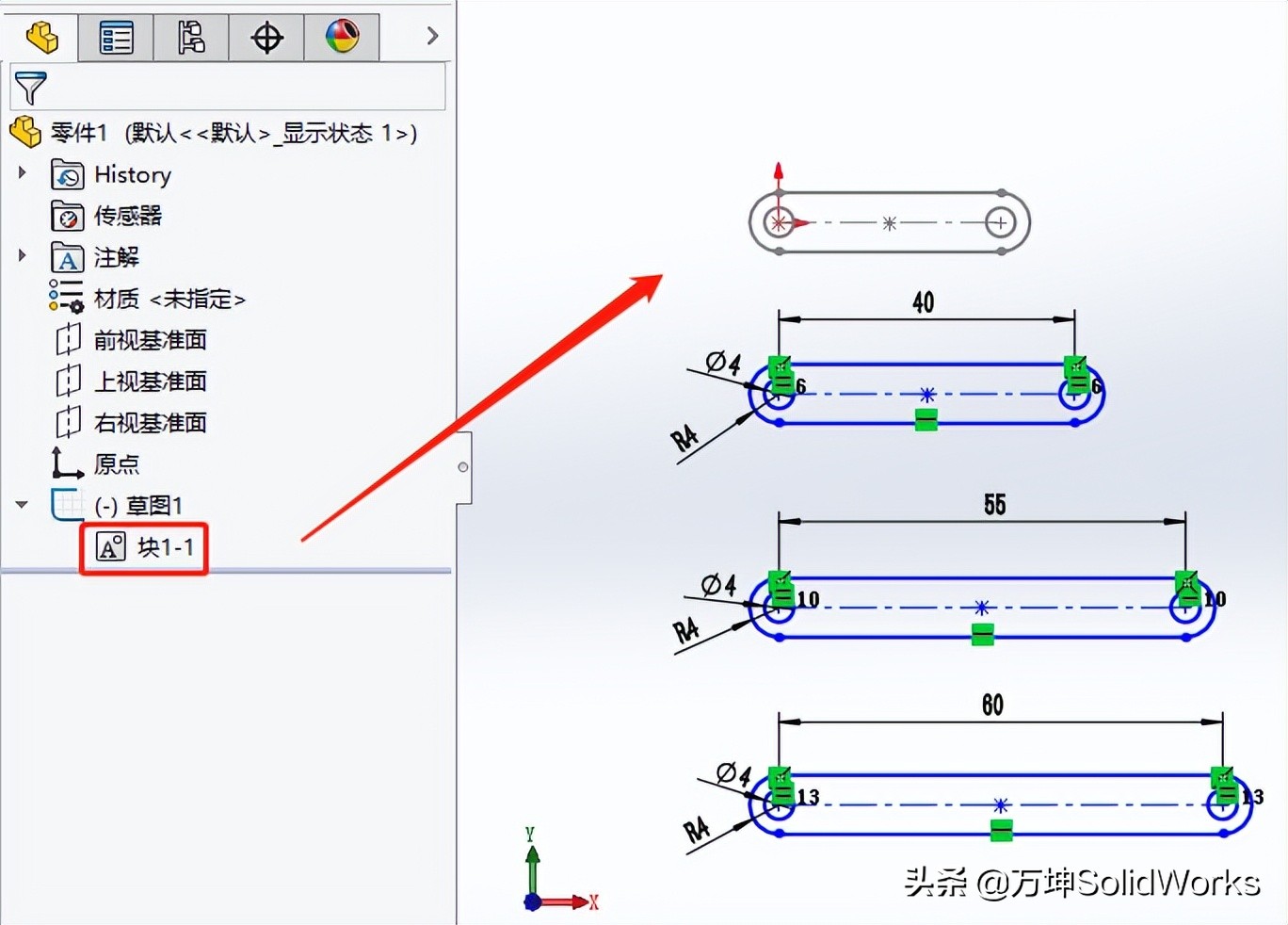

4、按照相同的方式将其他三个草图制作成块。
图7

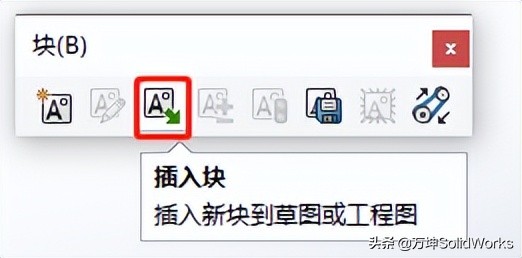

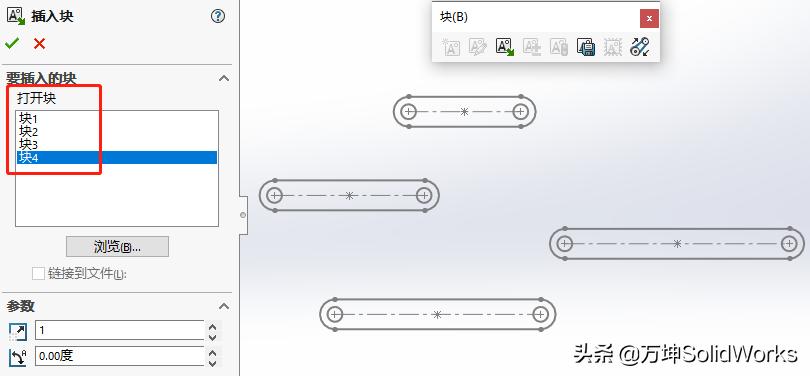

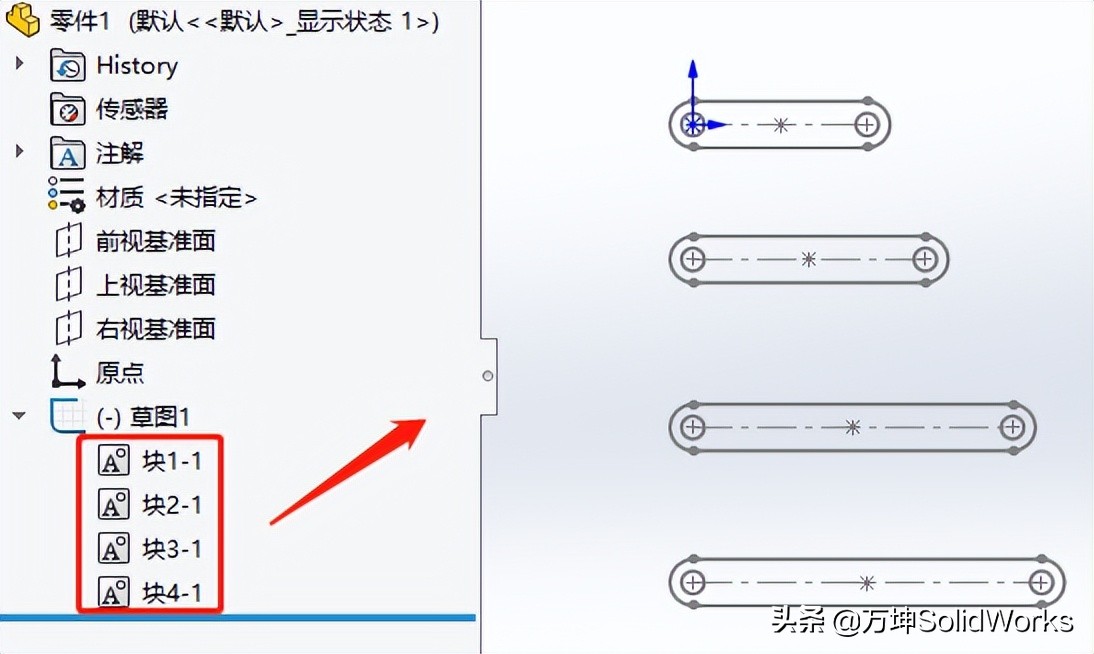

5、选择上视基准面，草图绘制，点击“插入块”命令，并依次将制作的四个块放置到上视基准面上。
图8
图9

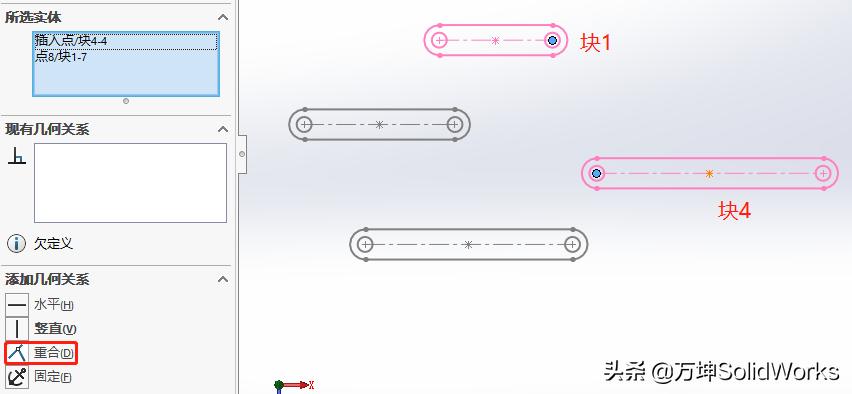

6、设置约束关系。选择块1和块4的端点圆孔处，添加重合关系。
图10

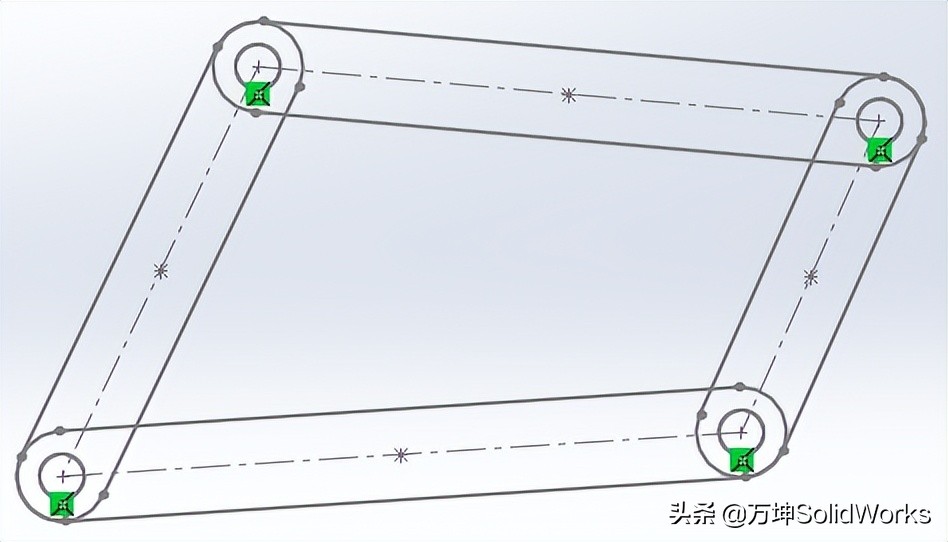

7、依次添加块2和块4、块2和块3、块1和块3圆孔处的重合关系。如下图：
图11
8、拖动草图测试机构是否能够运动。

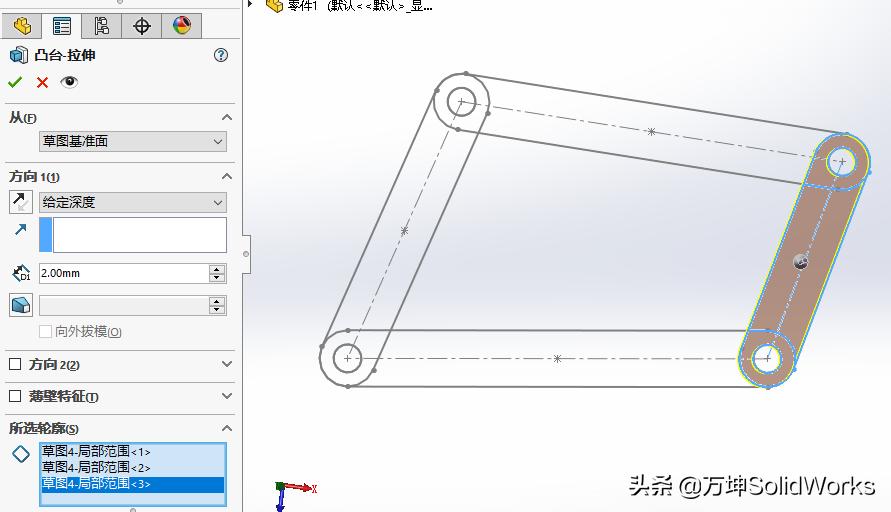

9、选择块1，点击拉伸凸台，然后在草图中选择三个局部范围草图。
图12

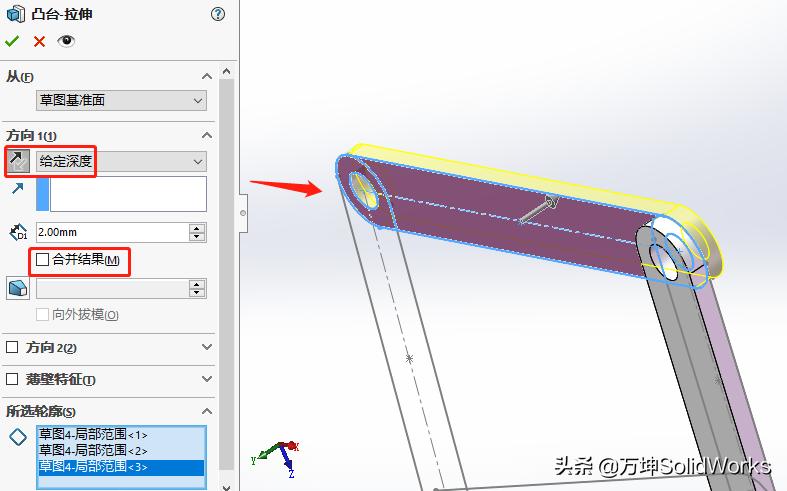

10、按照上一步方法对块3进行拉伸，注意反向，并取消勾选合并结果。
图13

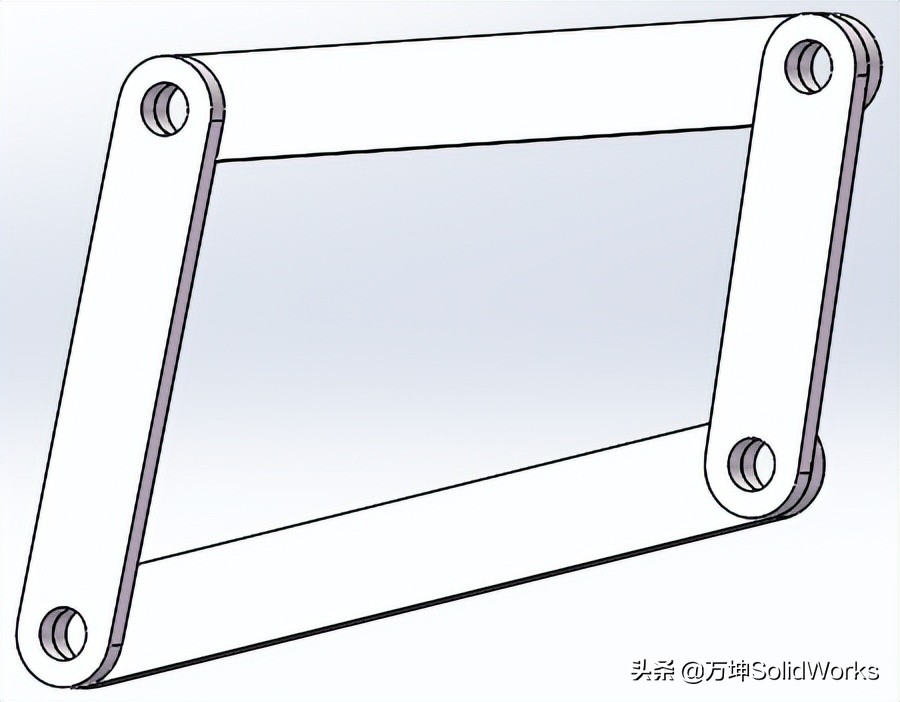

11、对块2和块4进行拉伸，完成后如图14所示。
图14
