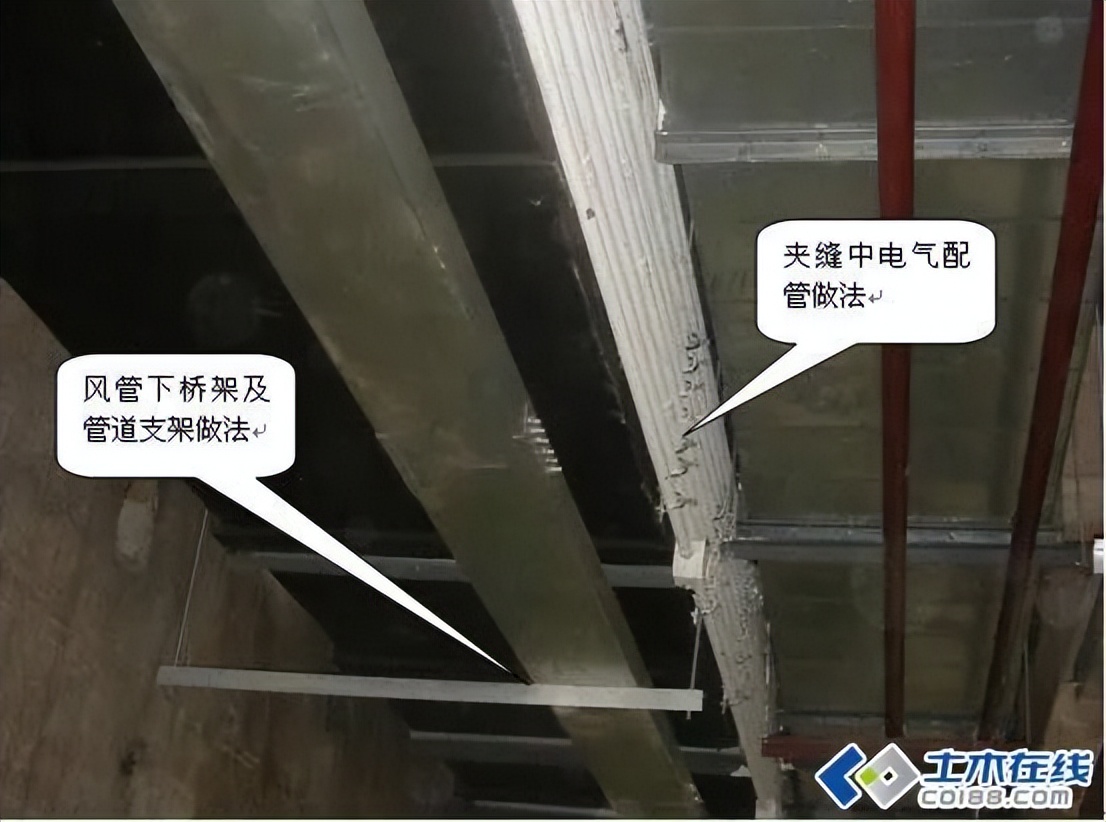

•【工程实例】高层机电设备安装（桥架）图解

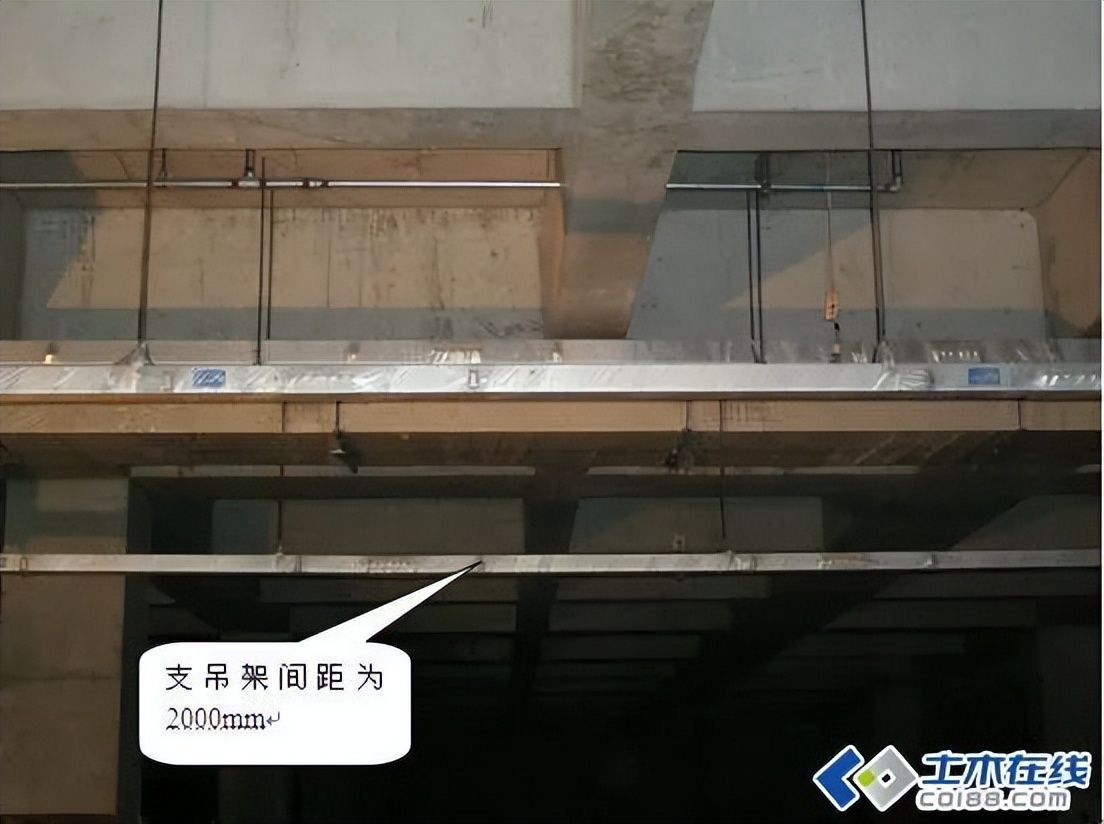

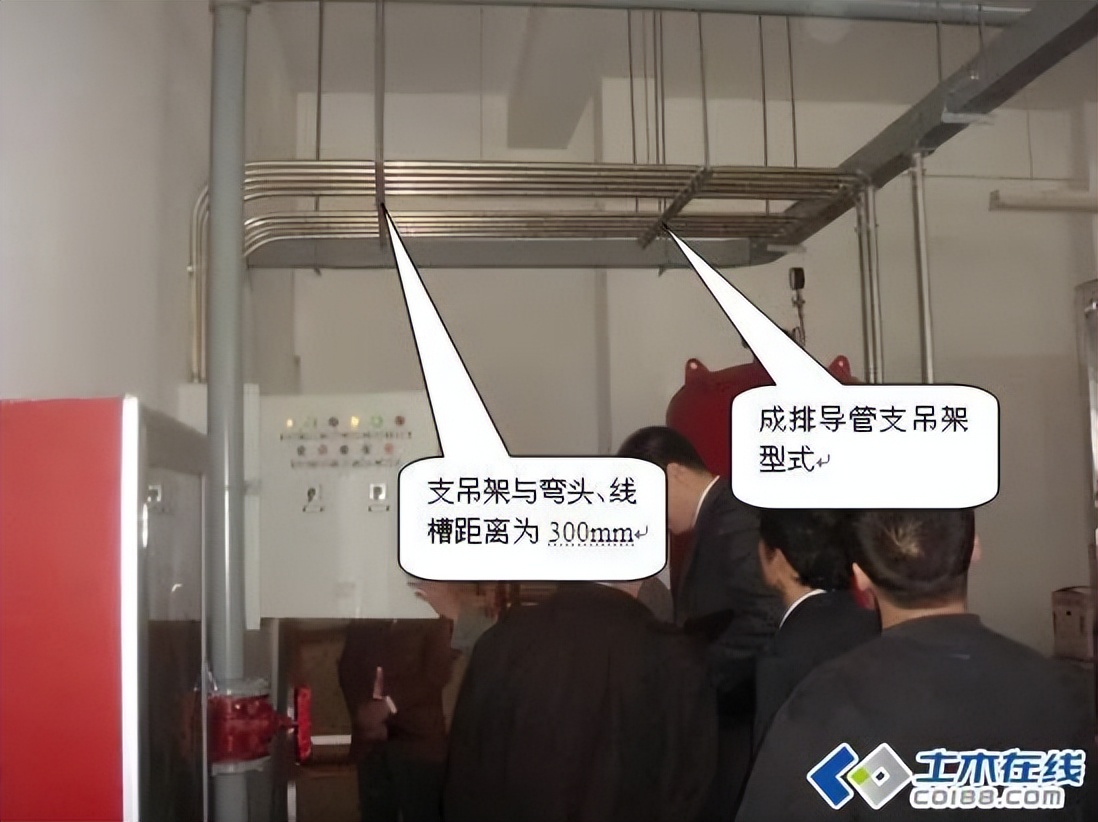

•【工程实例】高层机电设备安装（管路安装支架做法）图解
•【工程实例】高层机电设备安装（配电箱）图解
•【工程实例】高层机电设备安装（其他注意的细节）图解

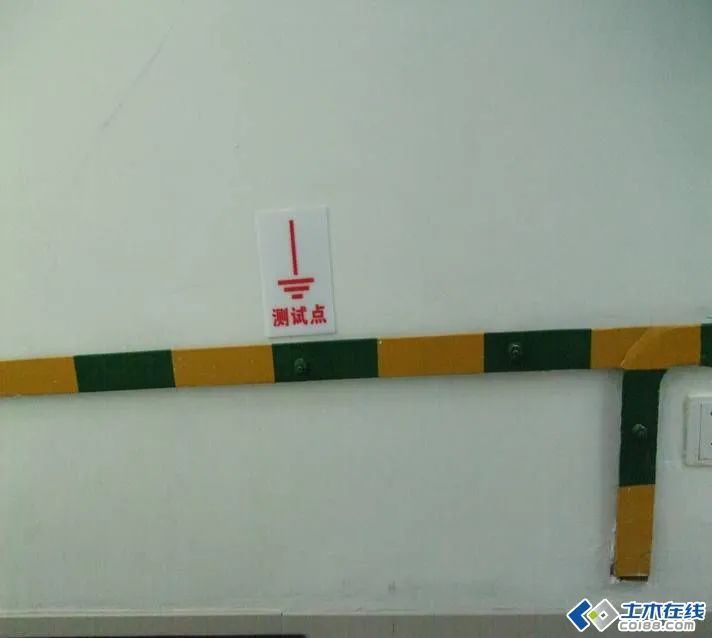

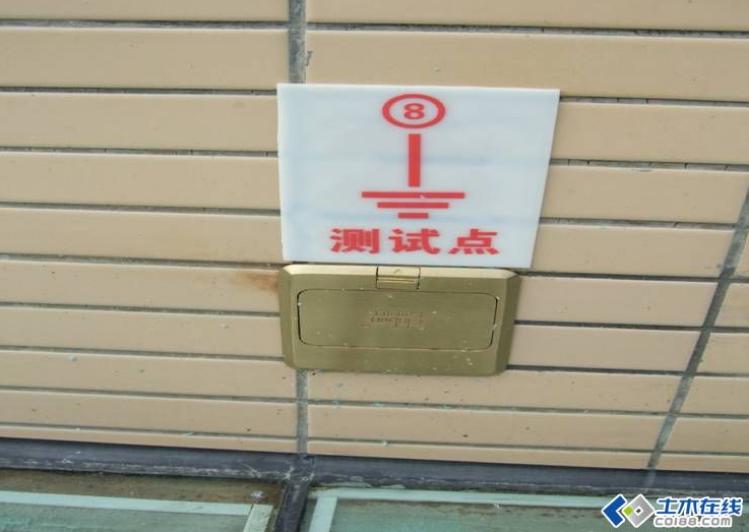

【工程实例】高层机电设备安装（避雷测试点）图解

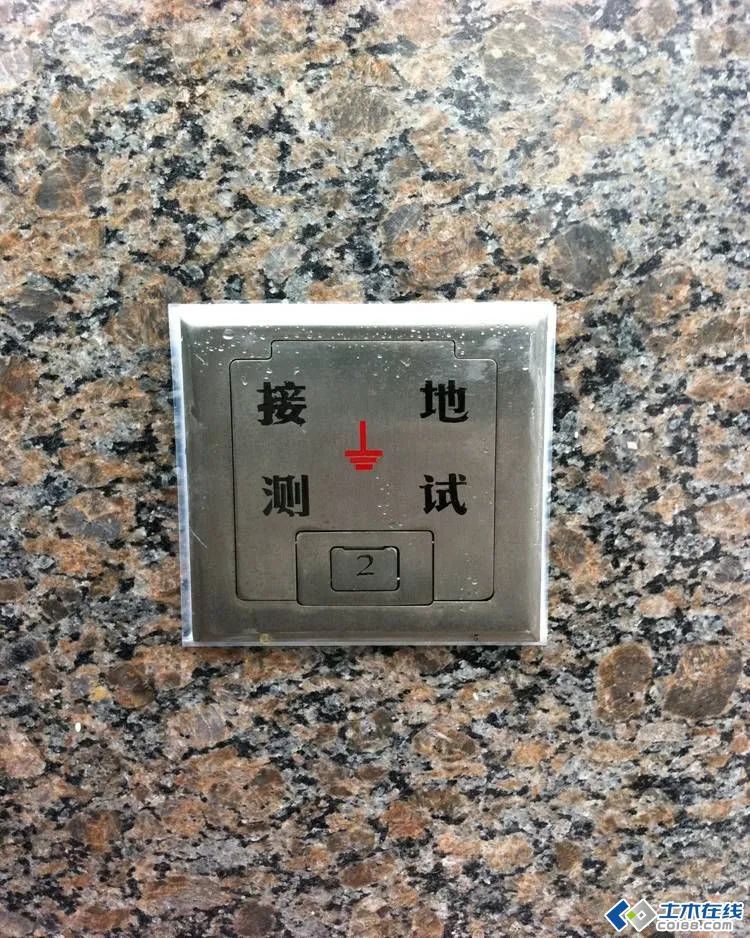

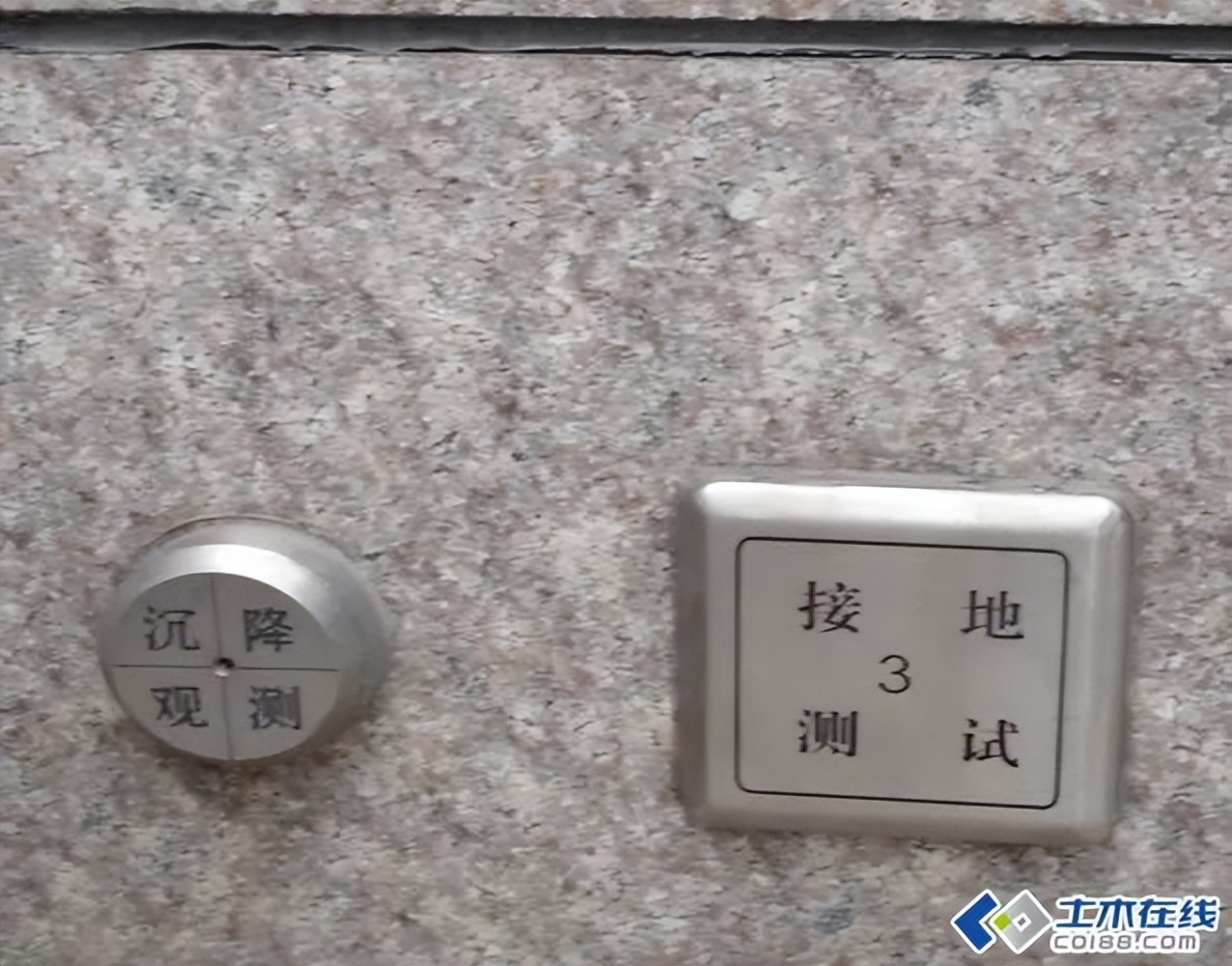

1、标识加符号及数字：编号及接地符号；
2、用不锈钢板制作，电脑刻字（在盖板上）；
3、与沉降点观测 最好一致。

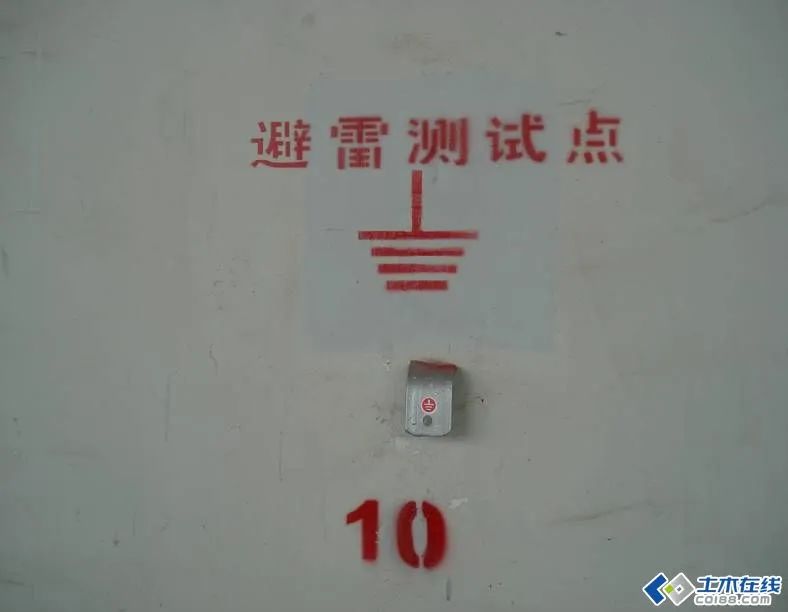

地插面板，在上面用自喷漆喷的字及符号（先刻板）
精品工程此种做法不可取

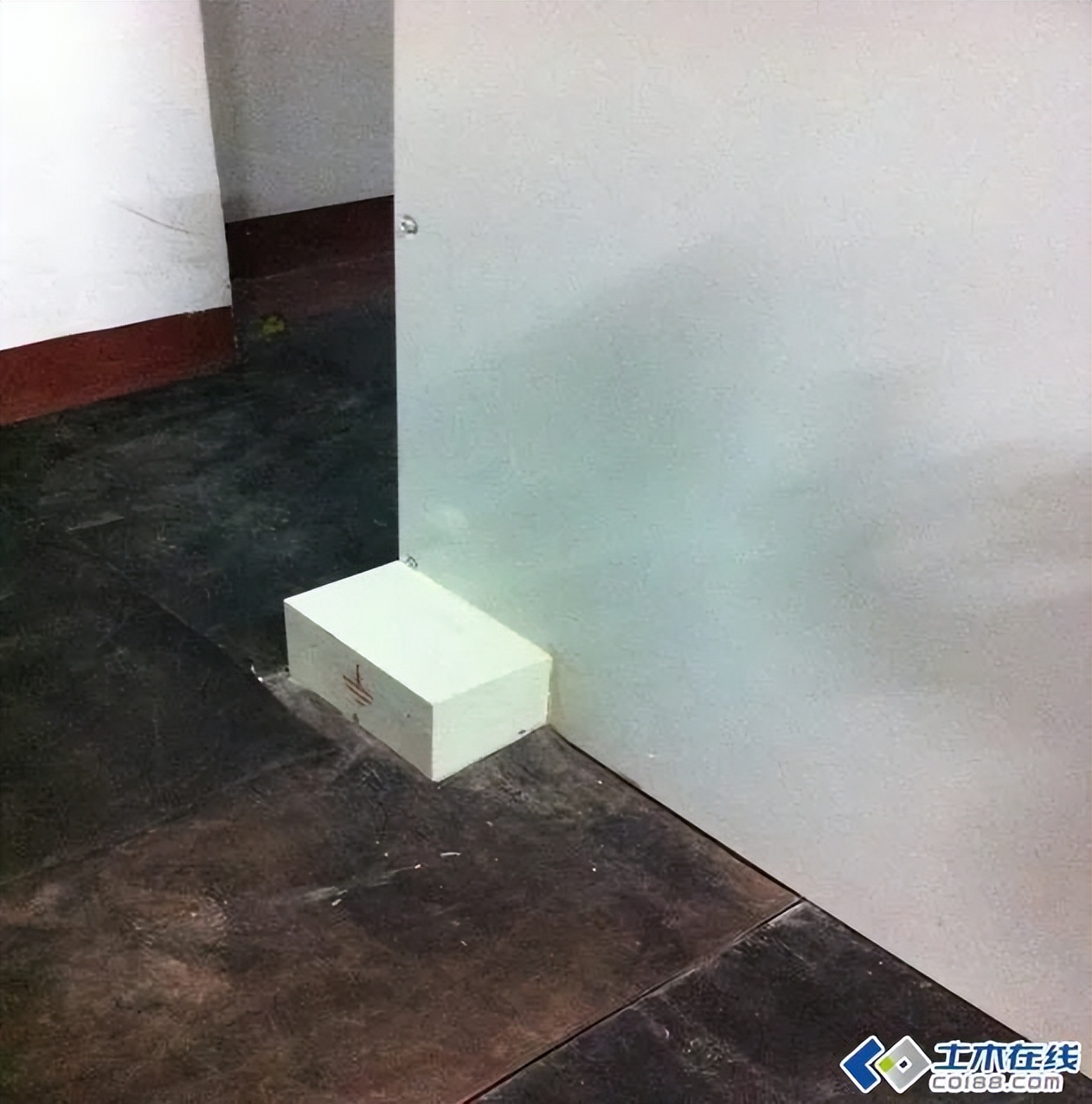

接地测试盒安装内部要加设弹簧垫、平垫螺帽
【工程实例】高层机电设备安装（支架、套管和封堵）图解

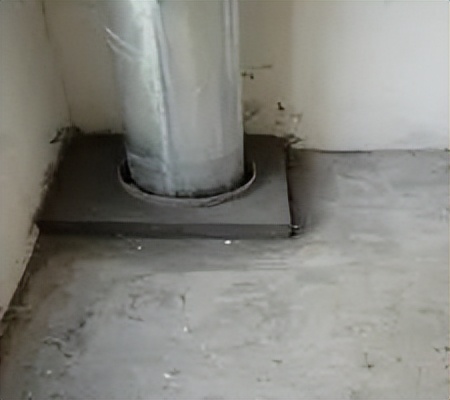

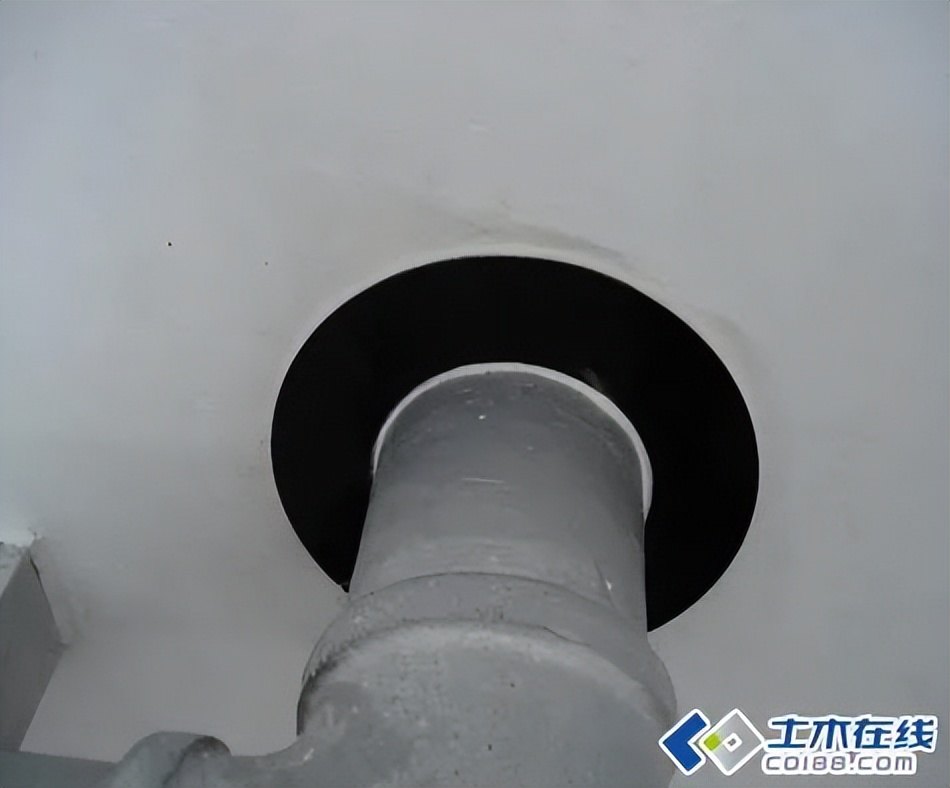

管道穿墙套管两端与墙平齐，过楼板套管距离管道缝隙均匀；黑色橡胶圈外罩，整齐，利索。

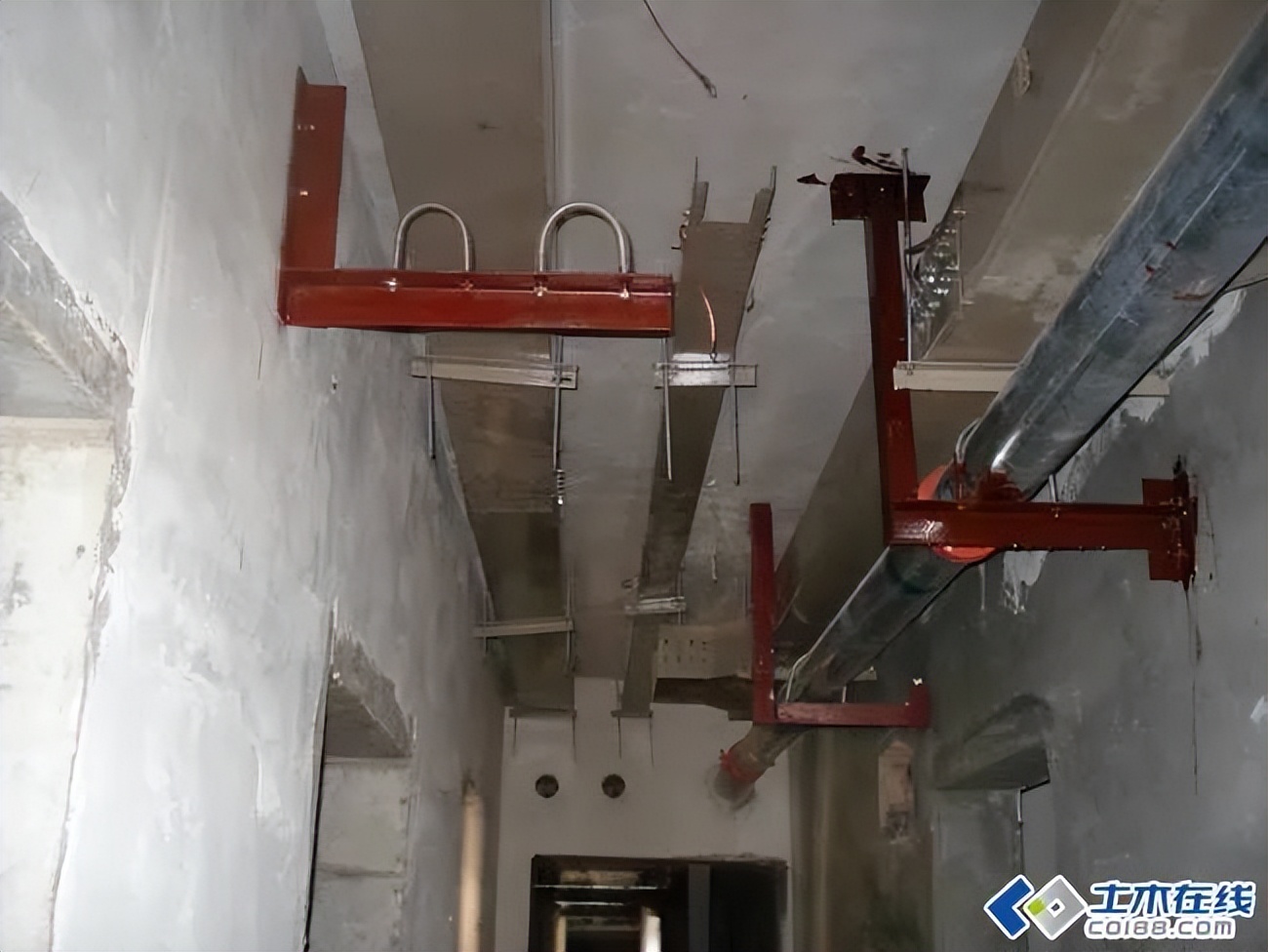

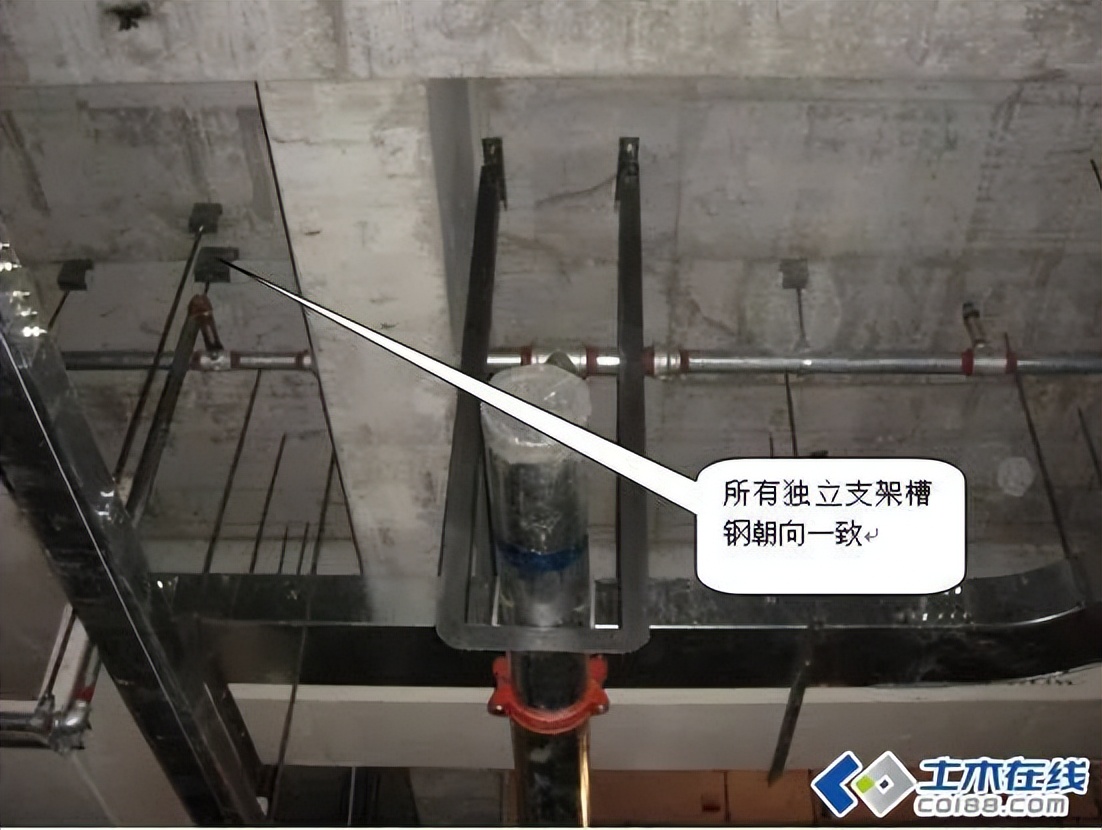

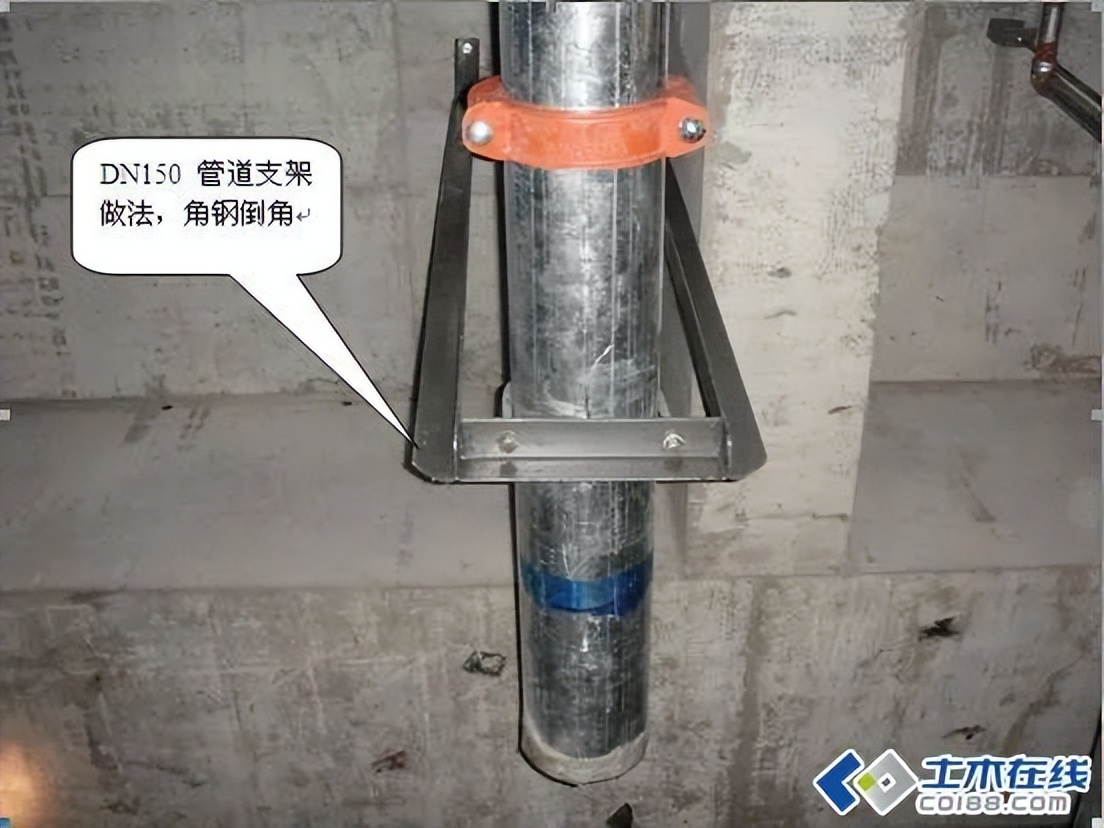

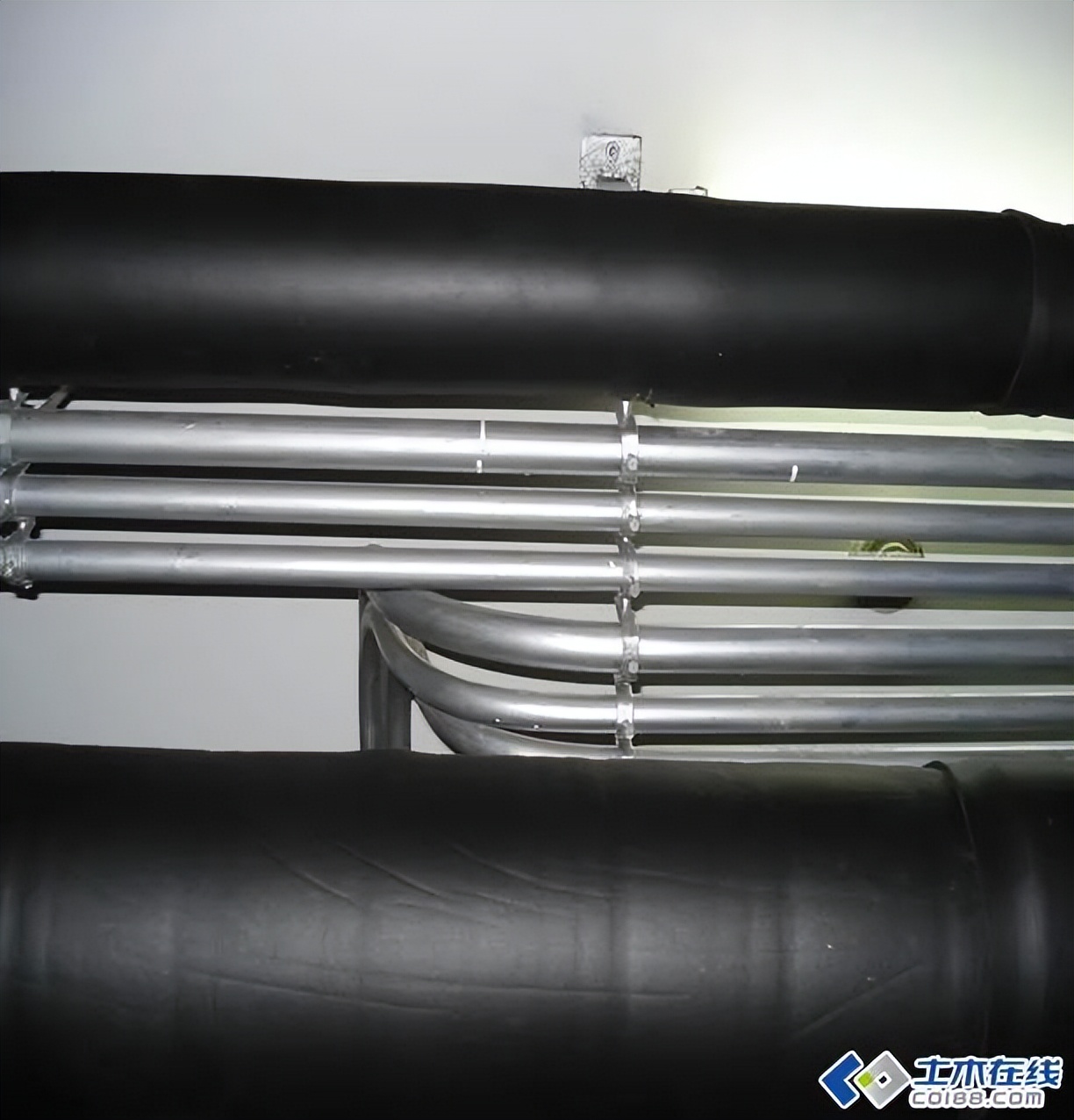

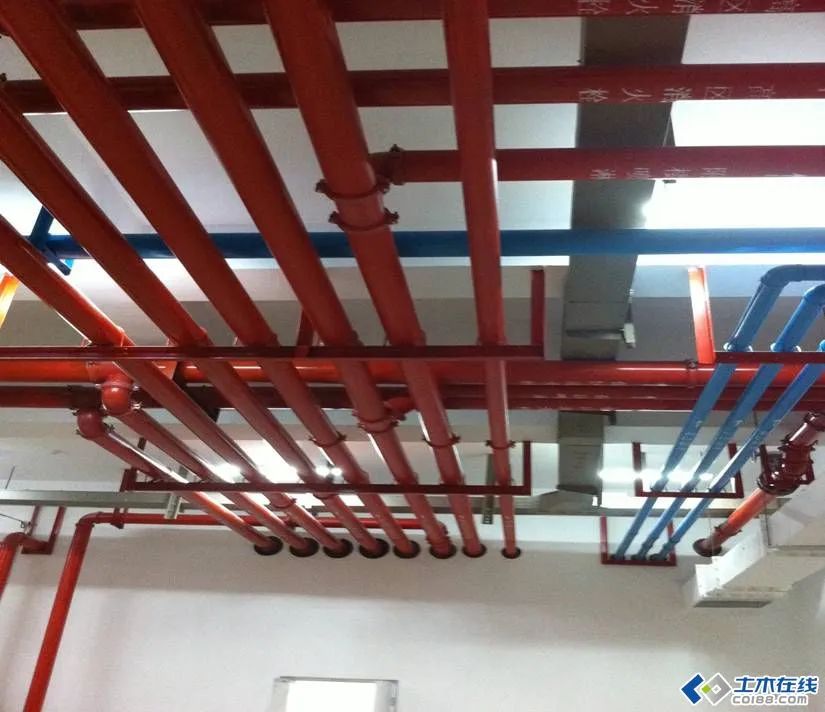

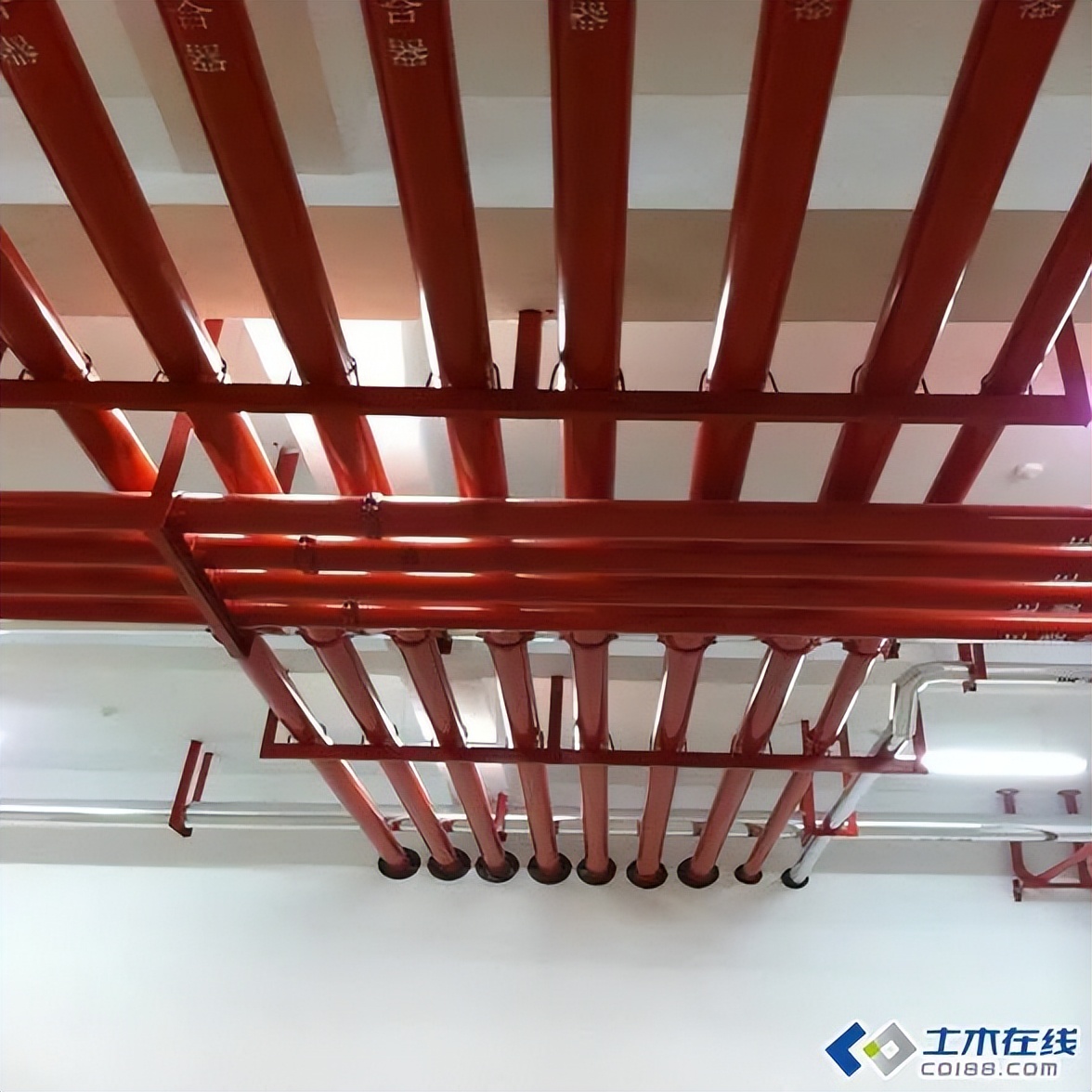

管道支架整齐美观

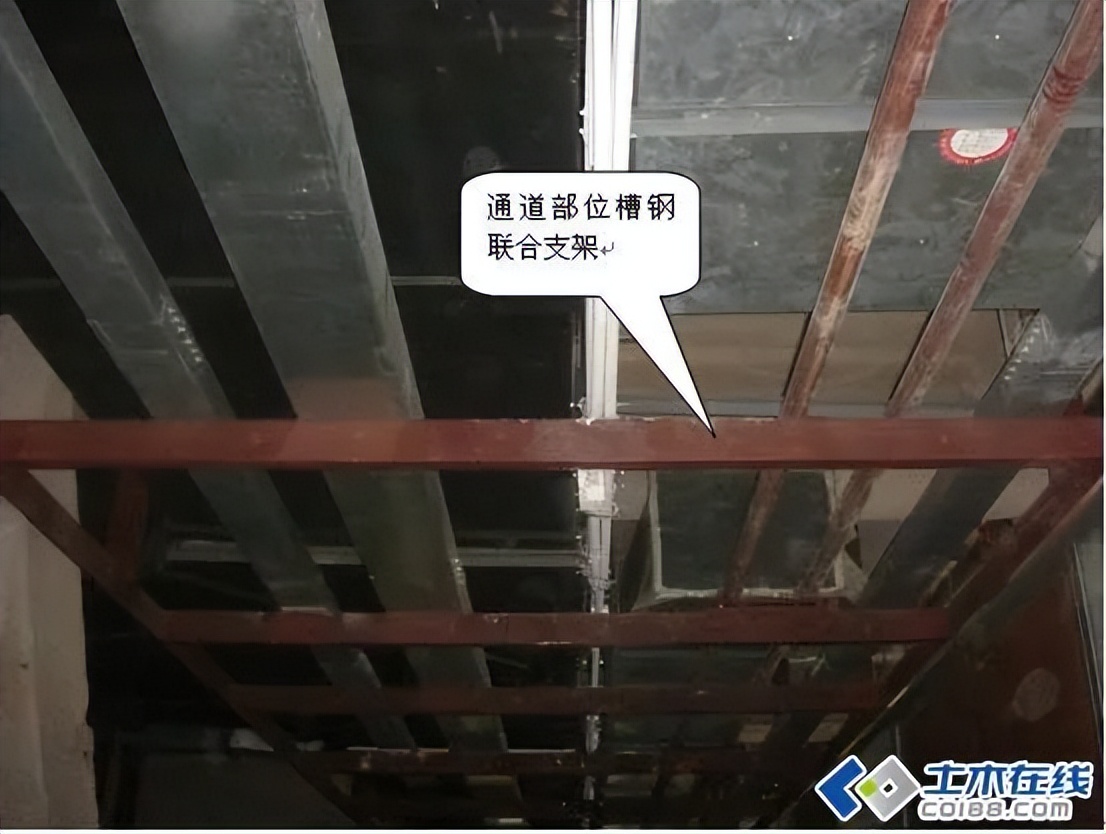

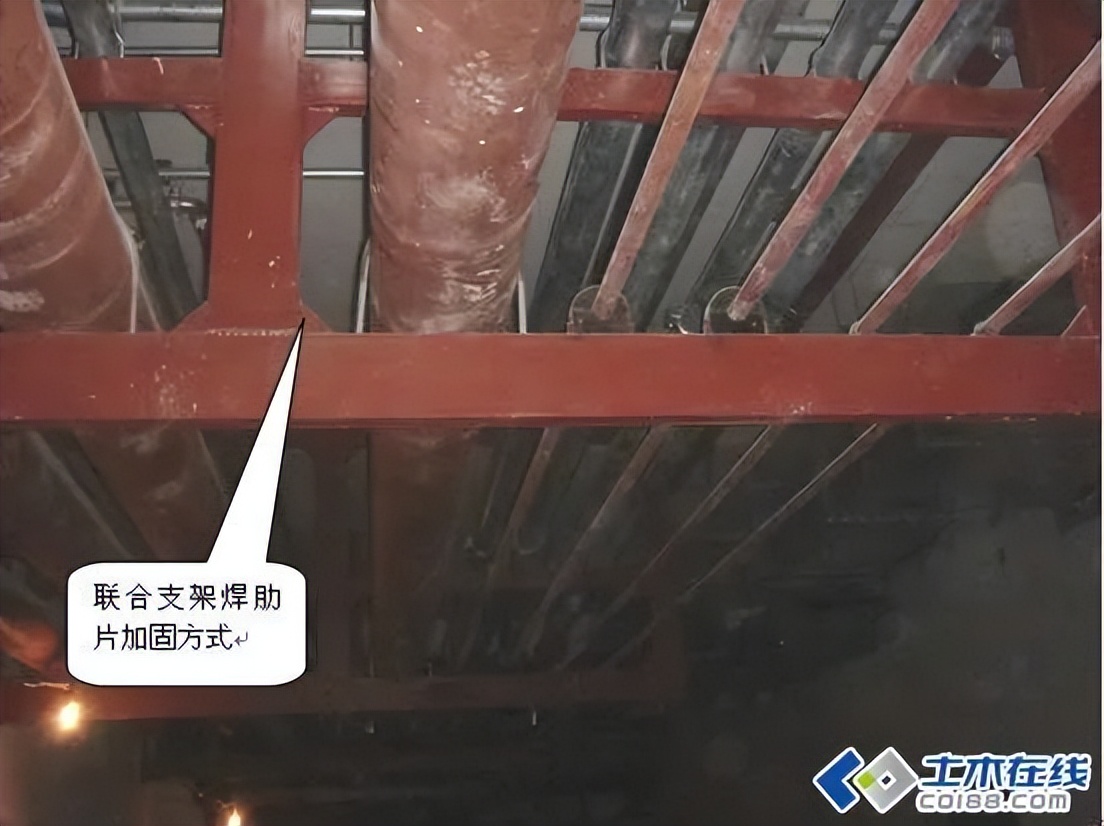

组合式管理型支架
母线封堵、跨接

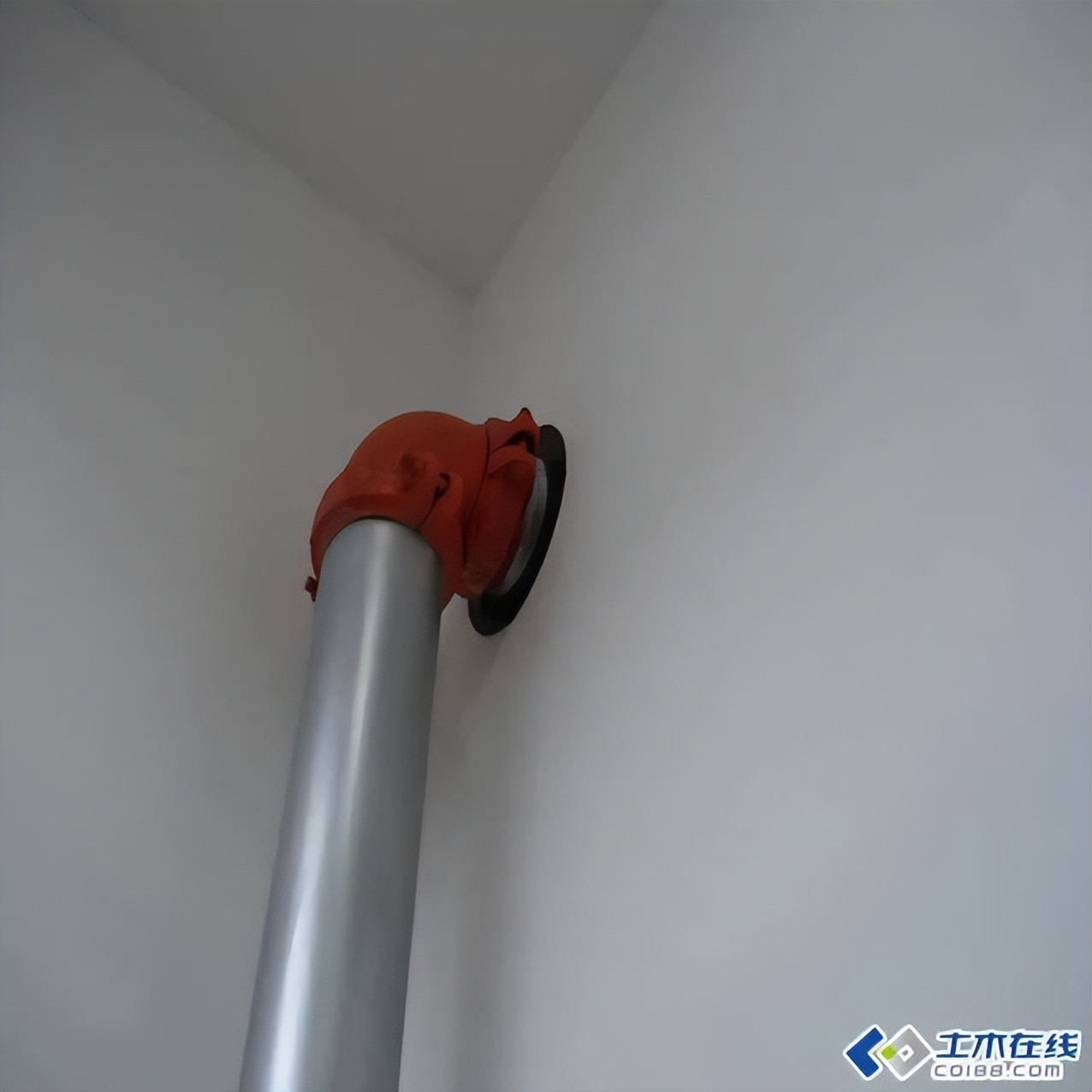

支管穿墙护圈
排列整齐，表识明确

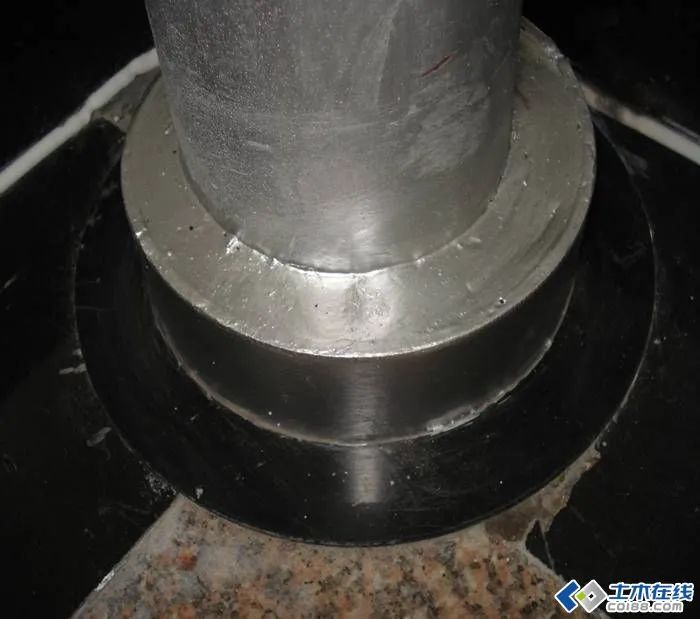

套管与大理石接触处及消防管过墙
穿墙封堵及标识

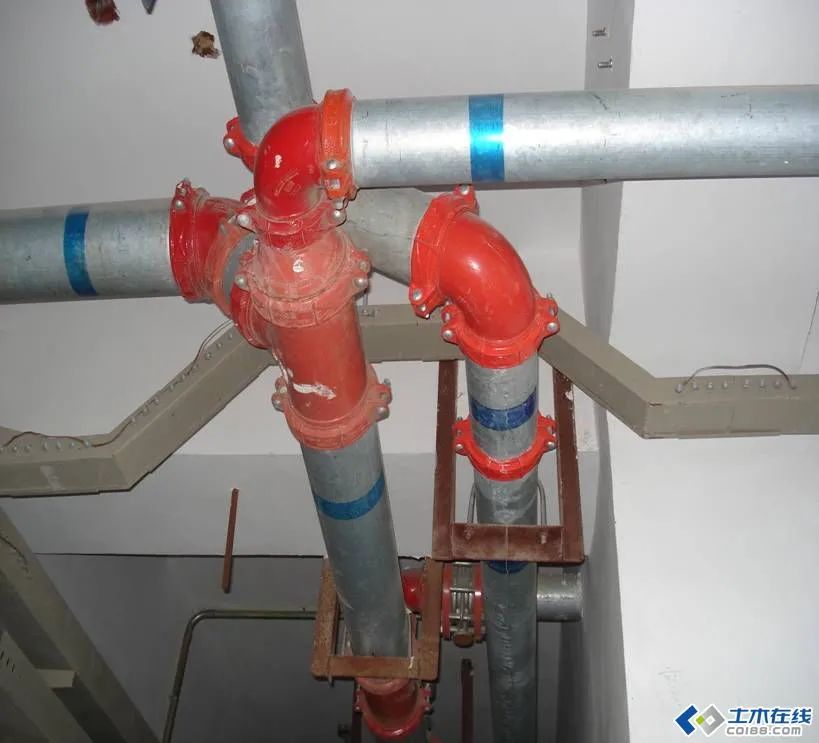

管道采用构槽连接时，支架的设置应按规定的要求：
1．规范GB50243-2002 9.3.6沟槽式连接的管道，支、吊架不支承在连接头上，水平管的任意两个连接头之间必须有支、吊架。
2、行业标准CECS.151-2003 5.7.3横管吊架（托架）应设置在接头两侧和三通、四通、弯头上下游连接接头的两侧。吊架（托架）与接头的净间距不宜小于150mm和大于300mm。在进水立管后部，三通、弯头部位均应设固定支架。
--------------------------反面典型--------------------------

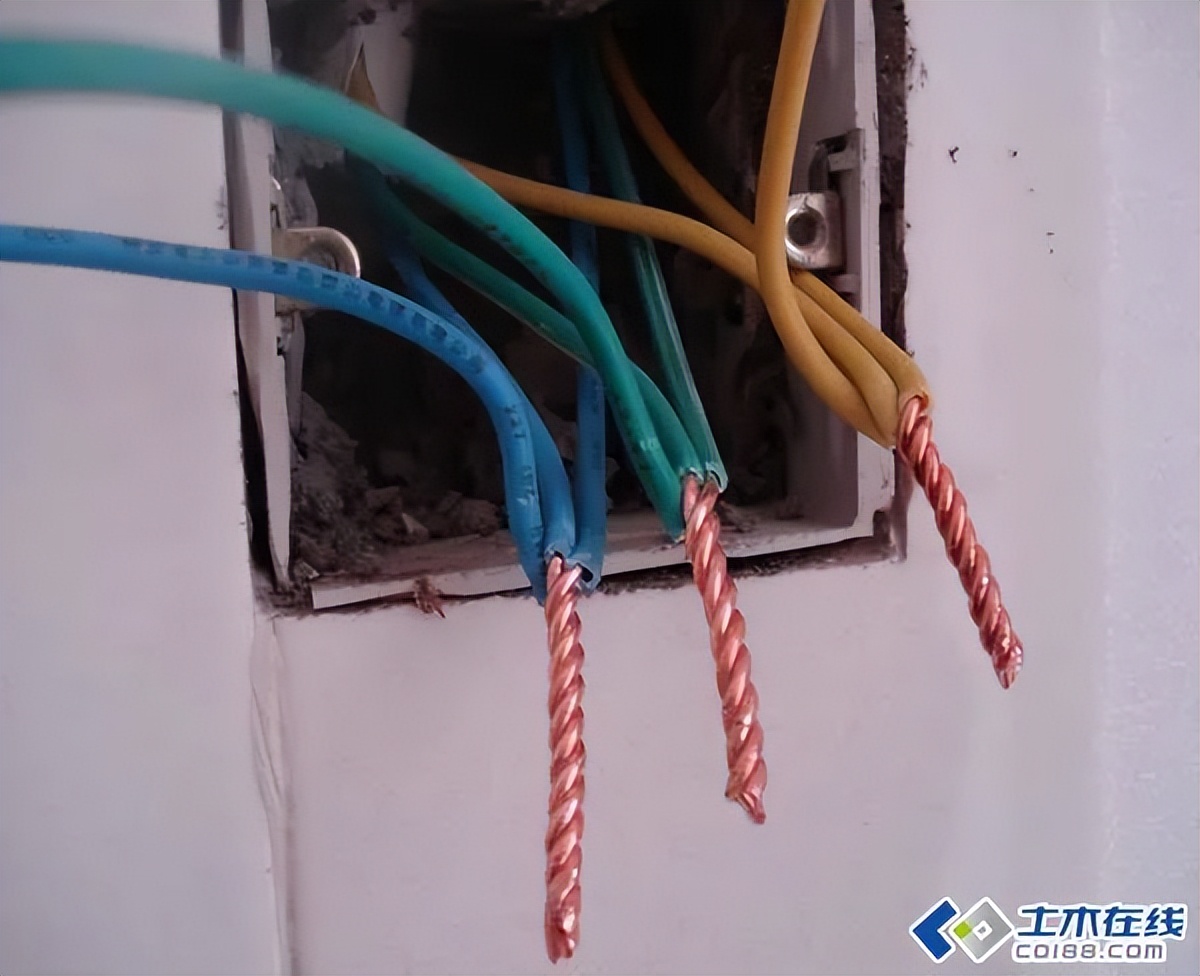

铰接后再用碳棒焊接，但护口不行，线盒栽设不精致，里面卫生清理不行
如此安好的开关

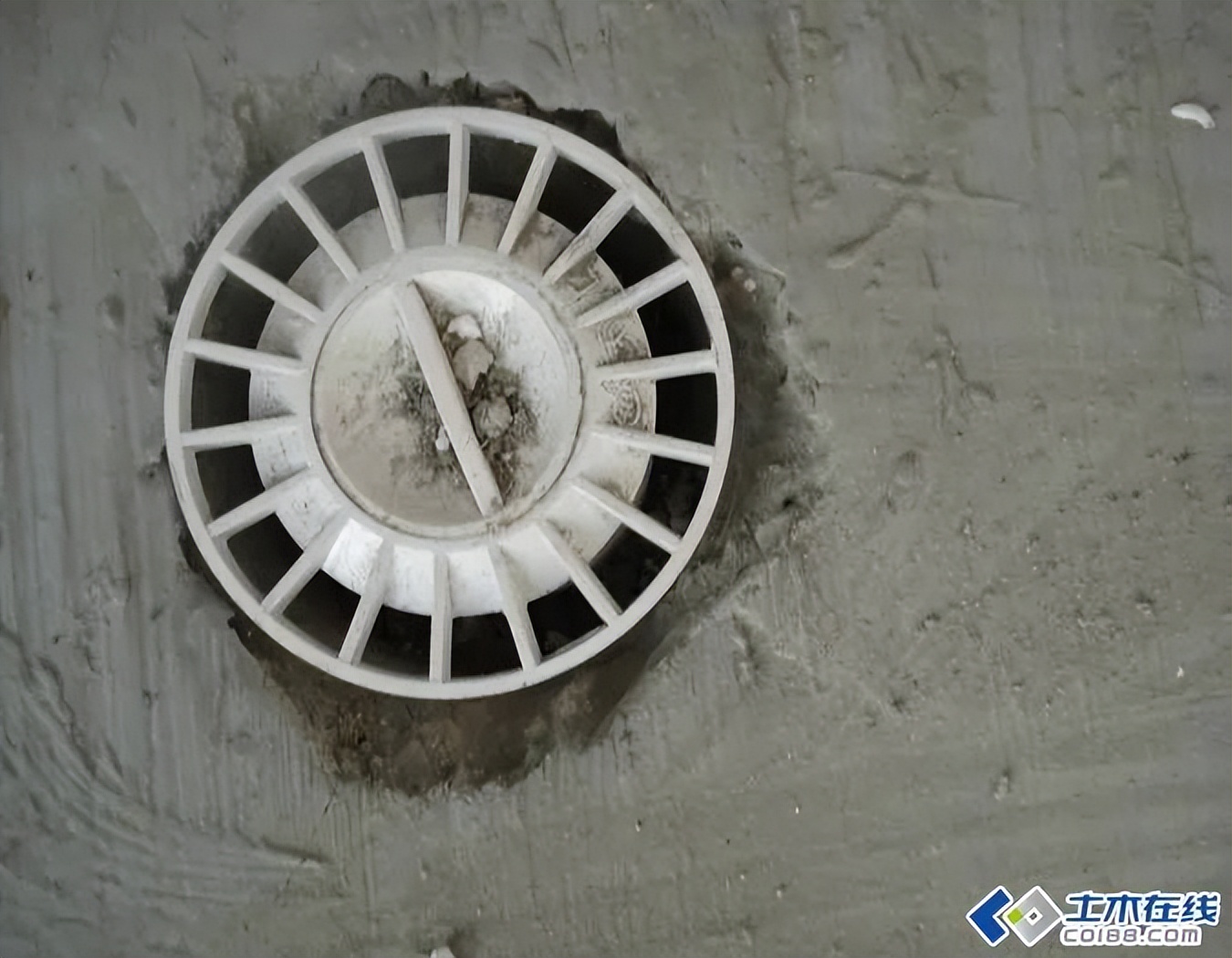

这叫地漏吗？
【工程实例】高层机电设备安装设备间（配电室、泵房及无负压设备）图解

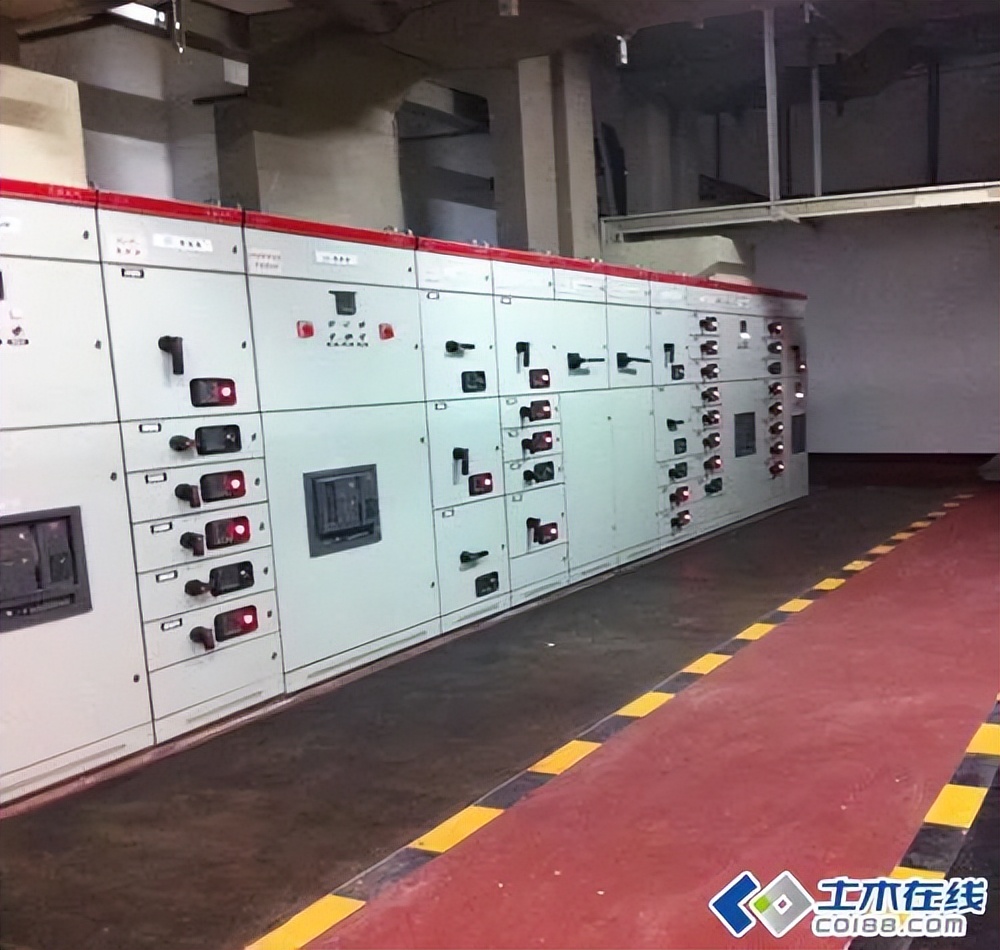

1、配电室

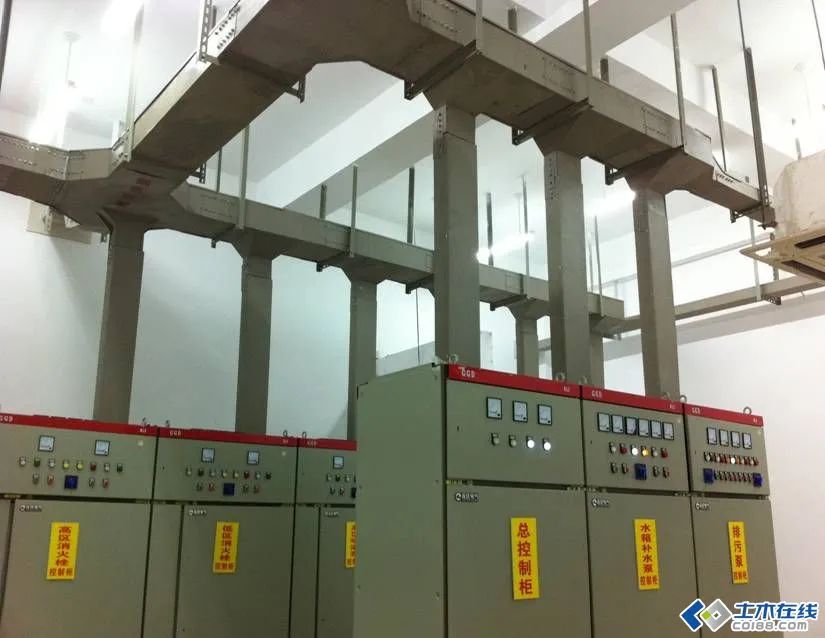

▲ 首先注意里面的桥架安装横平竖直，附件按标准设置。

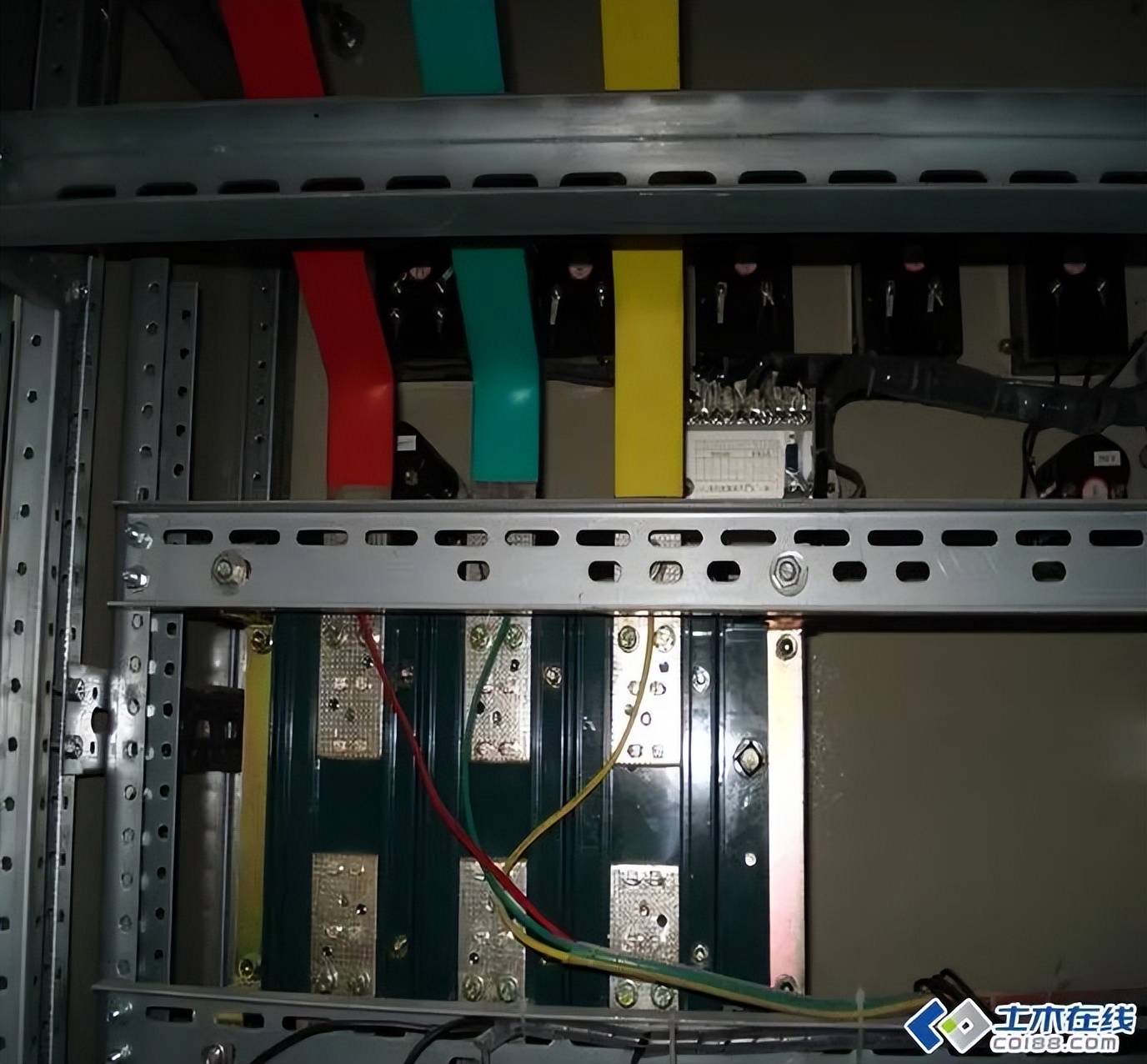

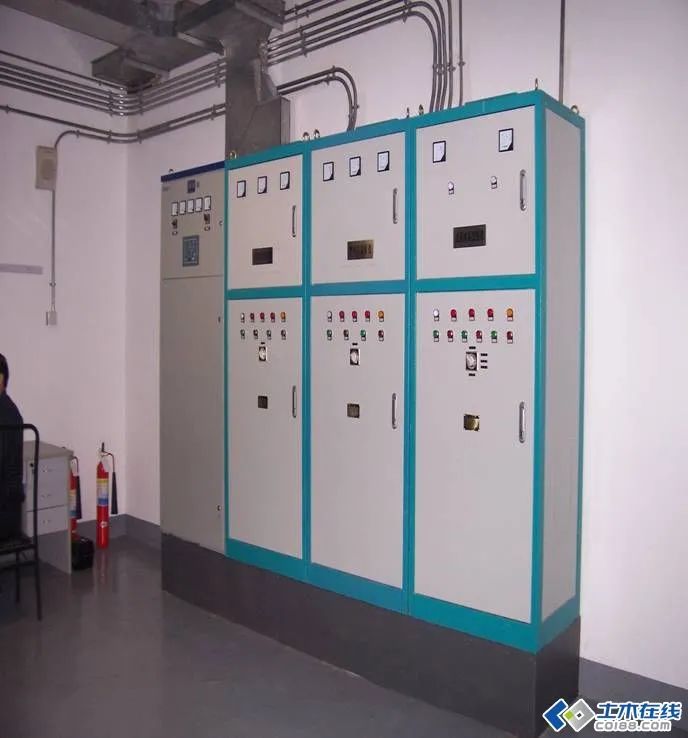

▲ 配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。正面要有盘面编号，背面也应注明编号。内部接线整齐，表识正确。接线端子要有编号；
▲ 决不允许任何给排水管通过；
▲ 变压器低压侧的中性点直接与接地干线连接，基础型钢接地；

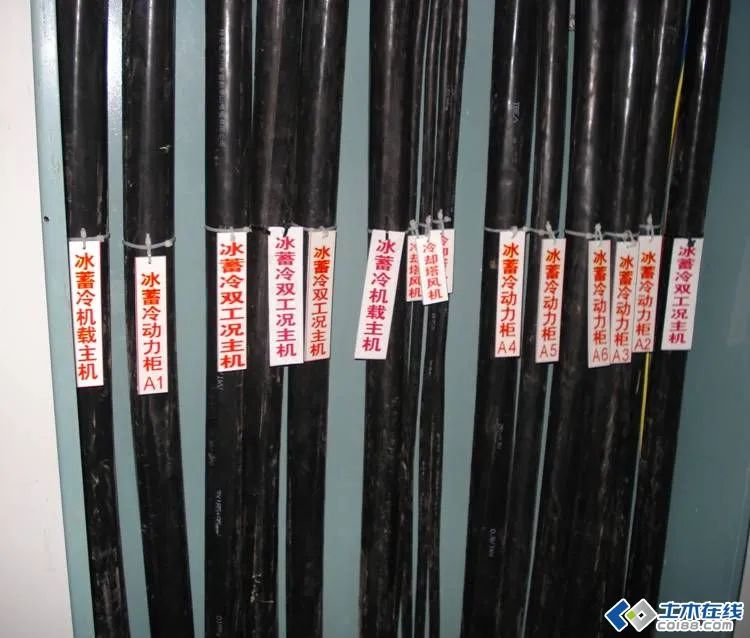

▲ 电缆终端头、接头、拐弯处及竖井的两端要设标志牌；
▲ 配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。
电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。
▲ 配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。
▲ 配电柜长度大于6米，背后要有两个出口，且最小宽度为1米
▲ 门口必须安装挡鼠板。
▲ 配电柜前工作区要铺橡胶板
▲ 柜箱盘线间、线对地间绝缘电阻馈电线路大于0.5兆欧，二次回路大于1兆欧。线缆整齐。

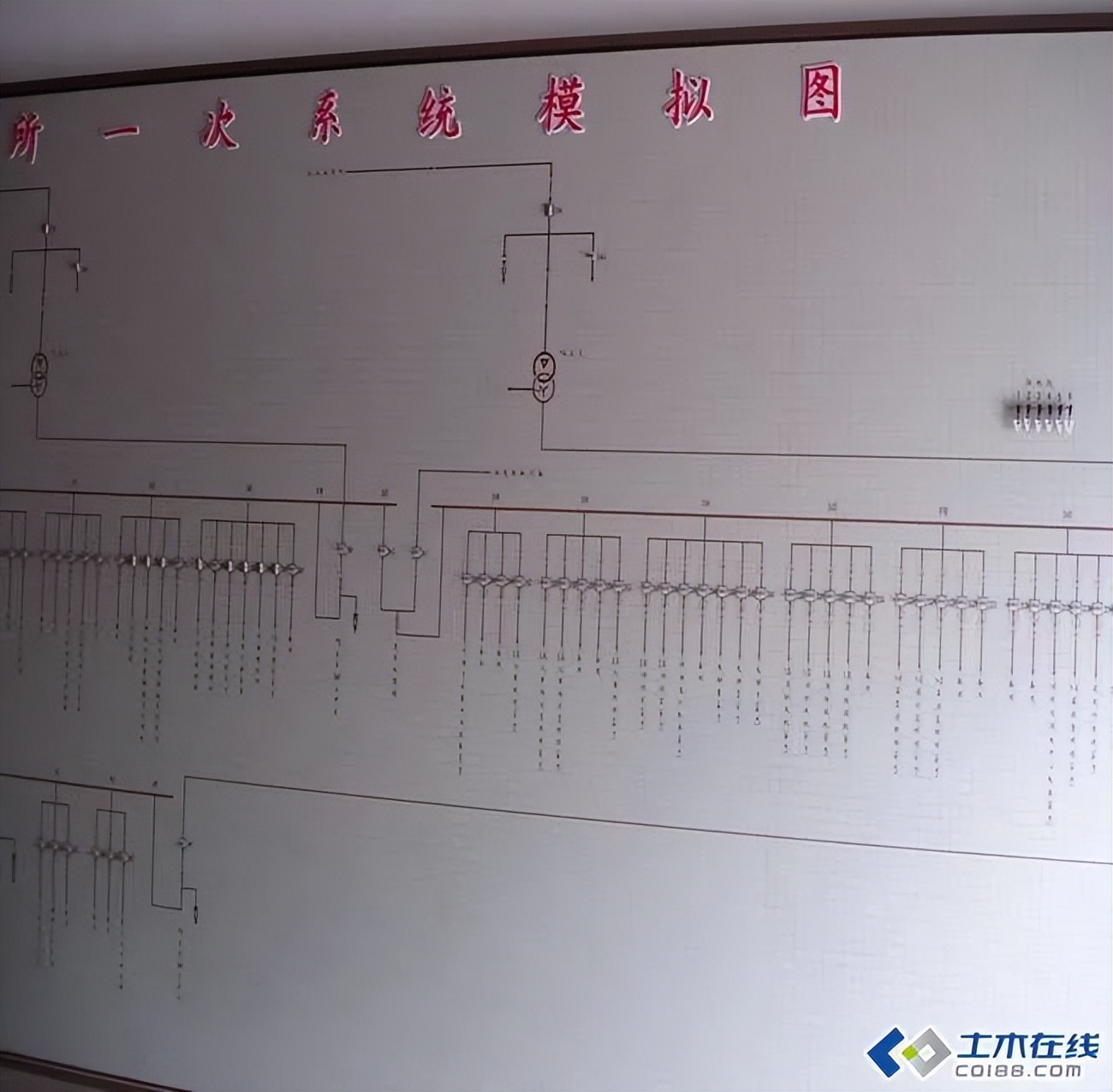

配电室要悬挂一次系统模拟图 →

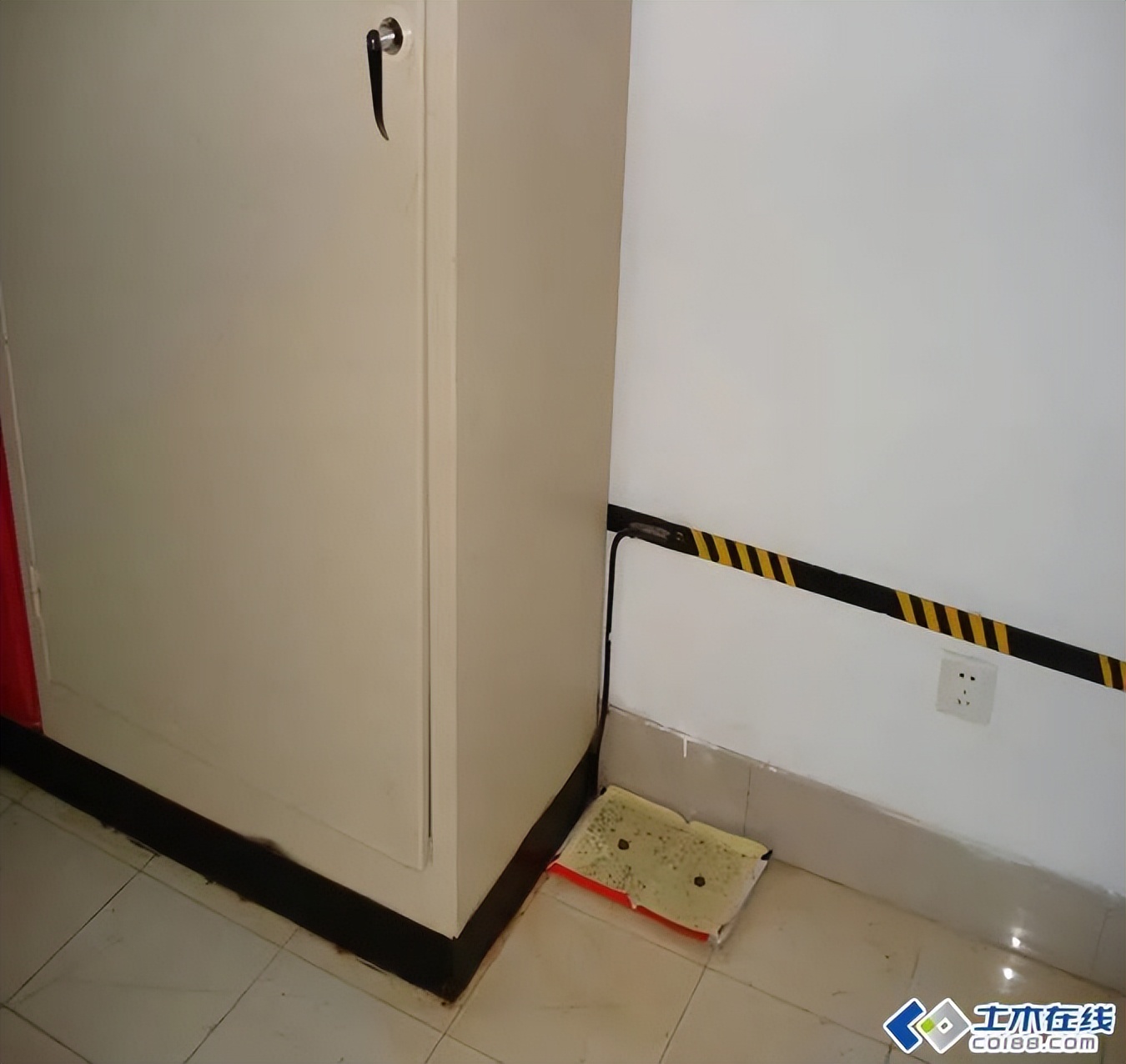

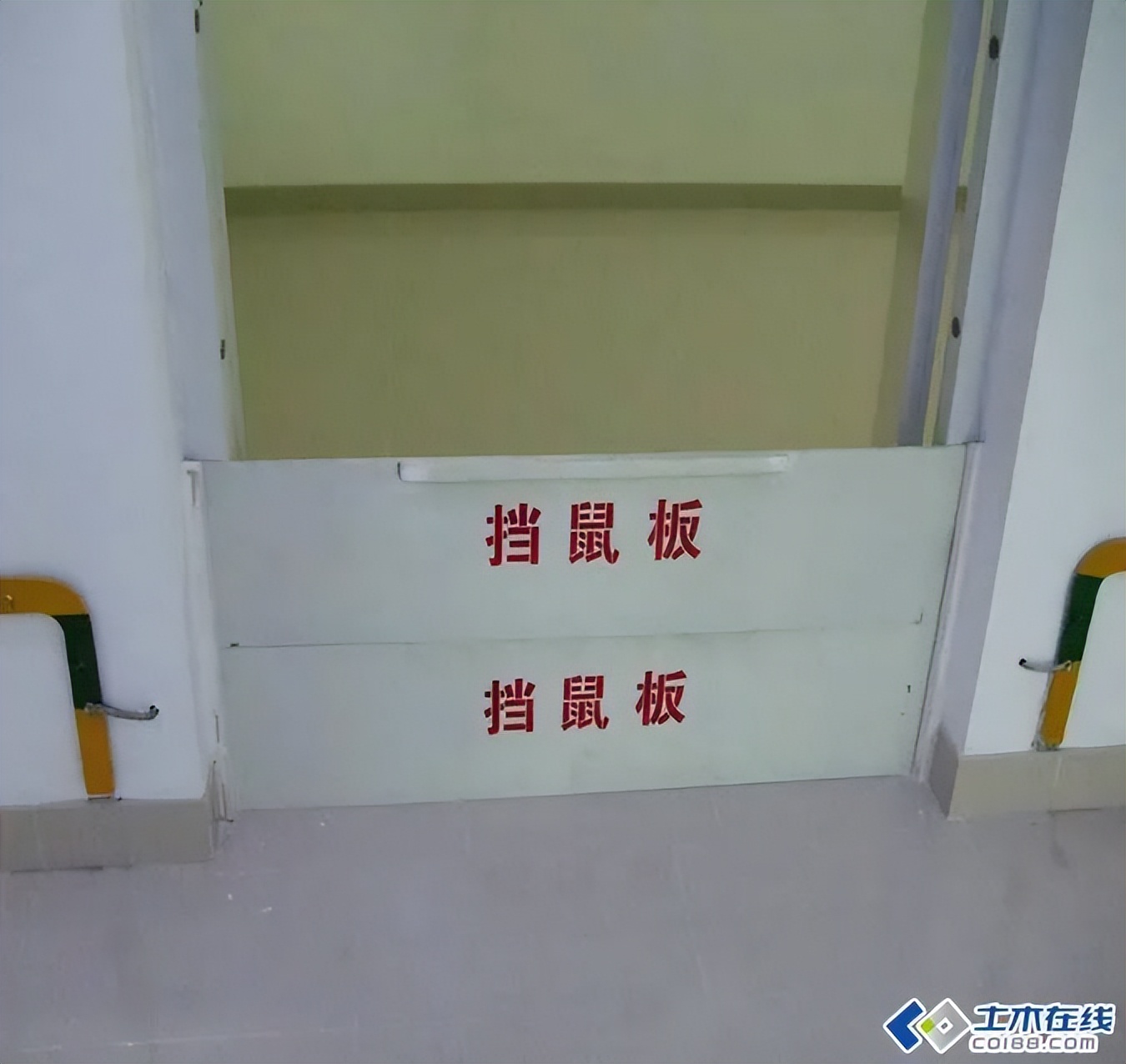

挡鼠板的做法：一般30cm一块，共两块，采用绝缘电木或是塑料硬胶板。
1、配电室铁制防火门及框要用铜编织线与接地干线连接。
2、配电室内要预留不少于两处的接地备用点，上好螺栓螺帽、平垫、弹簧垫。

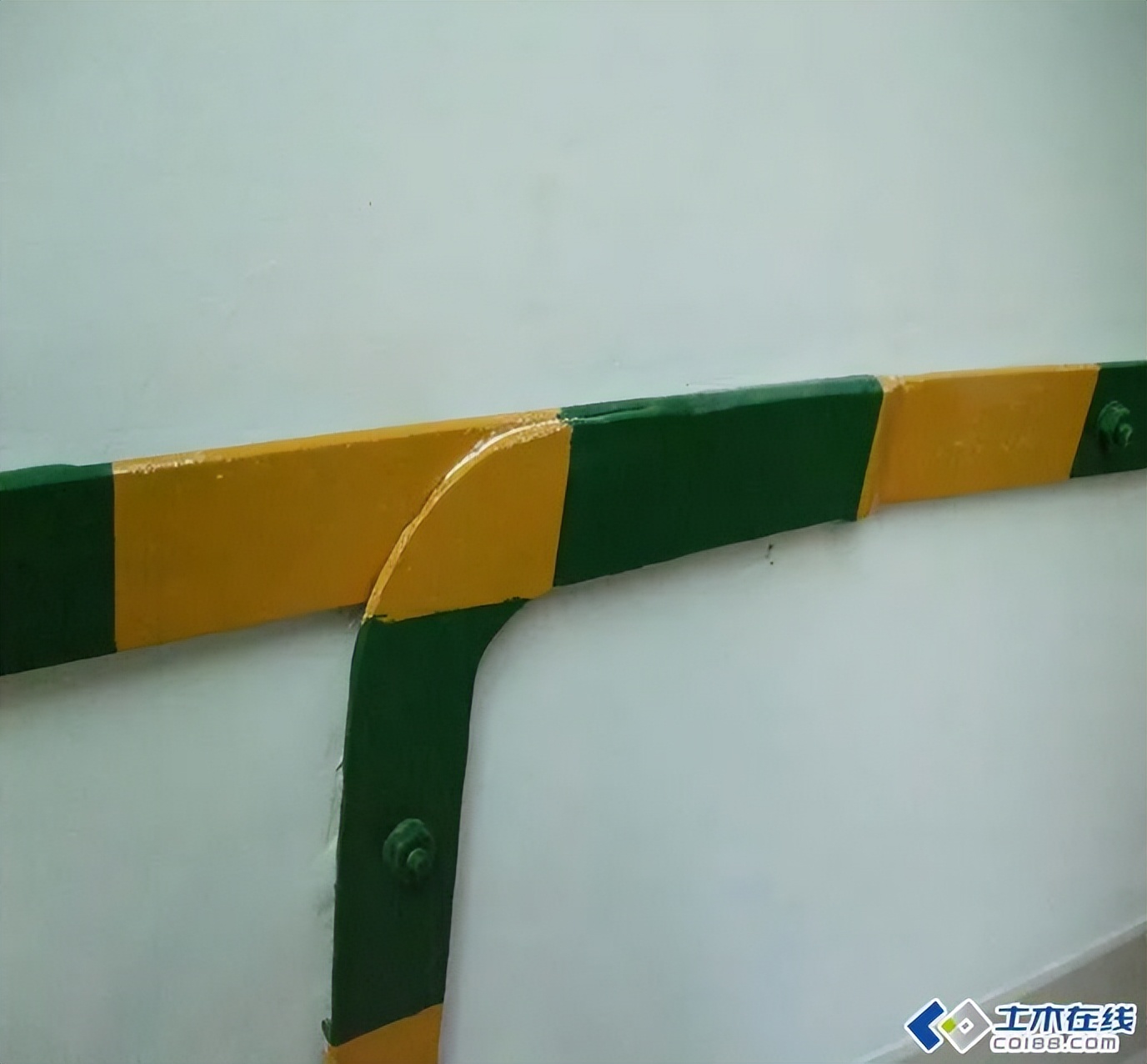

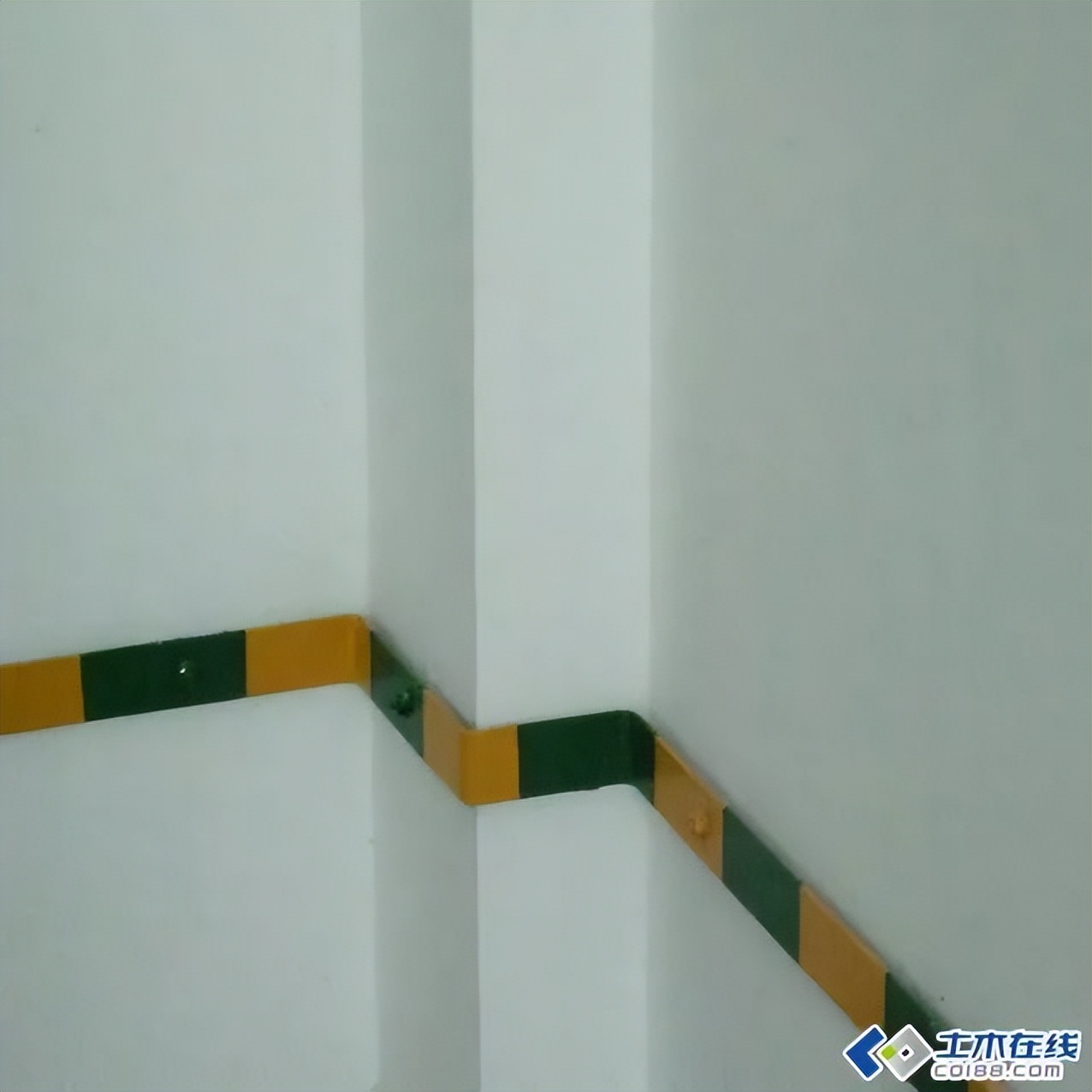

接地主干线一般明敷设，具体做法：
1、距地面高度250-300mm，与墙壁间隙10-15mm。
2、每段15-100mm，黄绿相间。
3、水平支架0.5-1.5米，垂直支持件1.5-3米，弯曲部分0.3-0.5米。
4、弯头专门加工。
主接地小做法→
强调：
▲ 当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。（ 本条是为使零序电流互感器正确反映电缆运行情况，并防止离散电流的影响而使零序保护错误发出讯号或动作而作出的规定。）
▲ 电缆与空气开关等设备连接时，线芯及拧紧螺栓要上护套，确保操作安全。

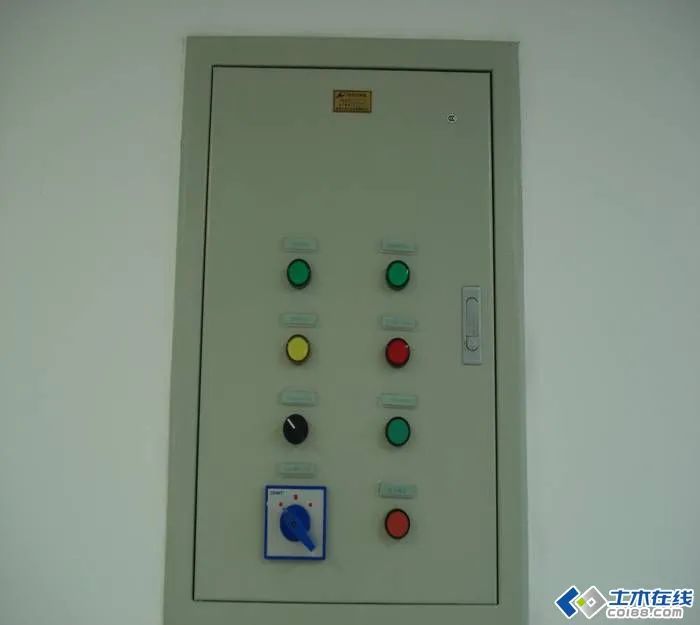

控制柜前标识 →

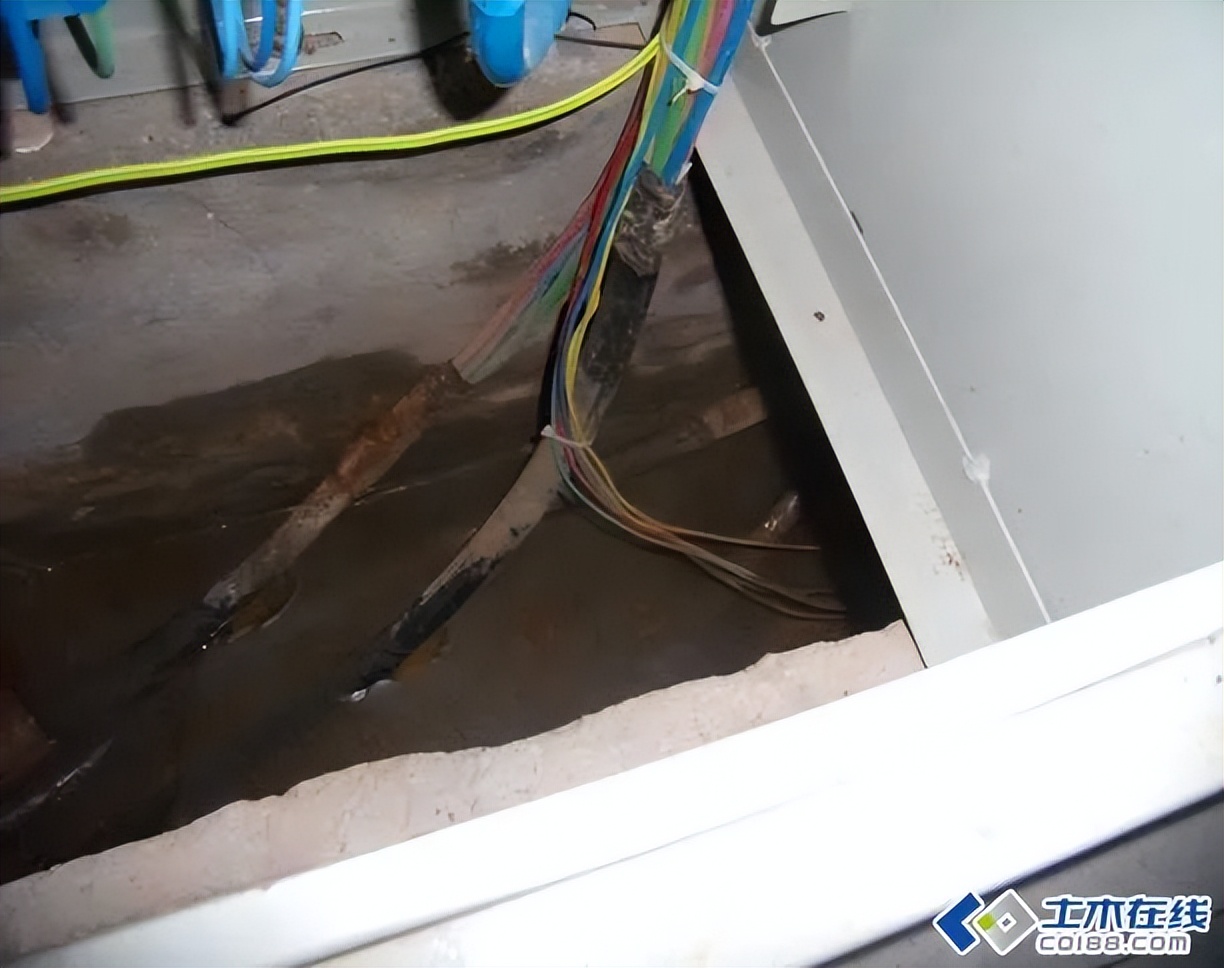

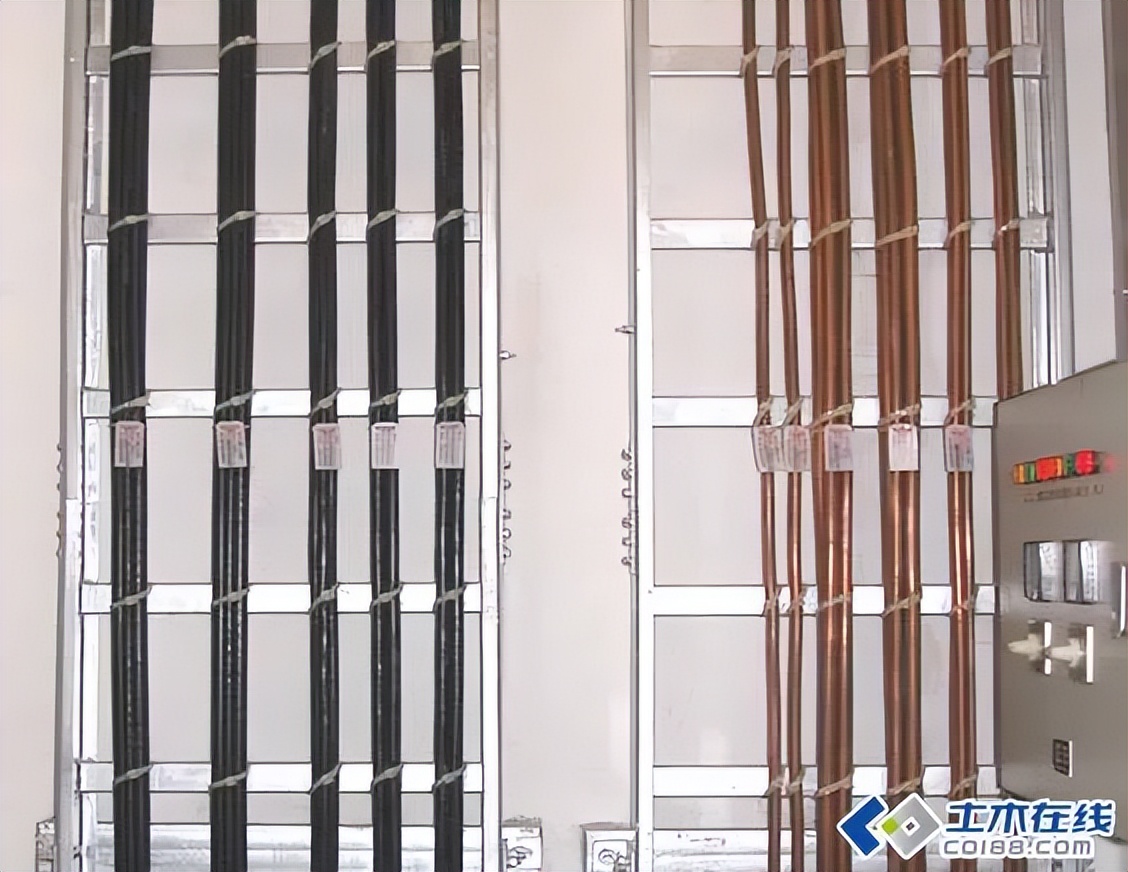

关于电缆沟：
▲ 最下端支架不小于5-10cm；最上端不小于15—20cm。▲ 电缆上架，里面干燥、整洁、有序，支架接地良好。支架一般采用热镀锌的。电缆沟要有防水排水措施。
▲ 电缆出入要进行封闭处理。

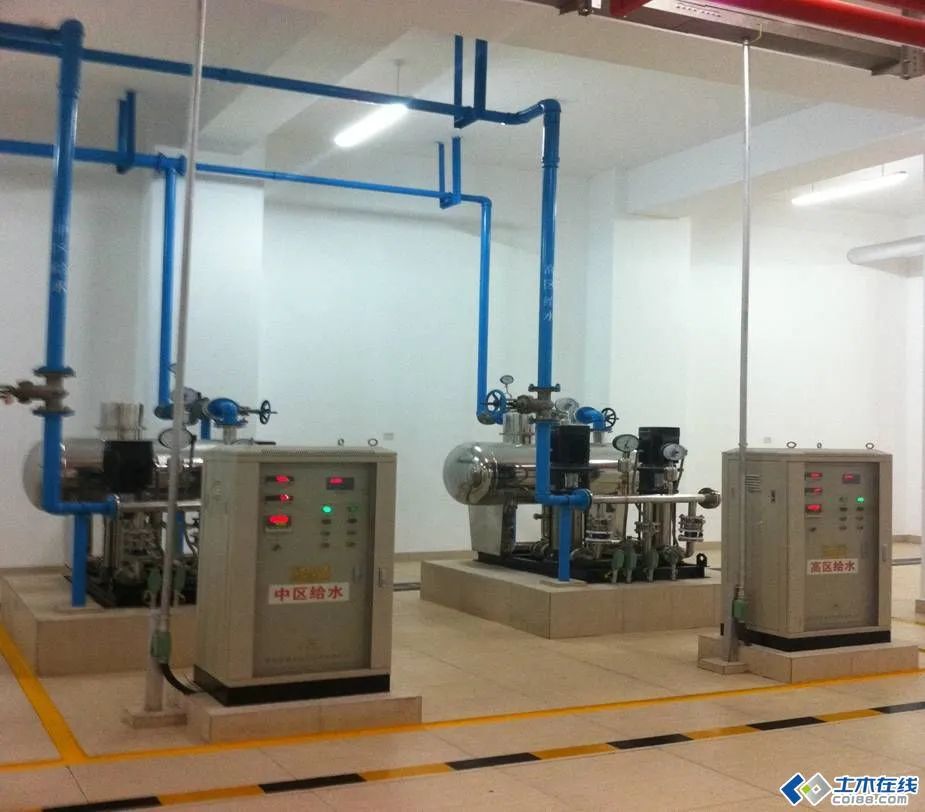

无负压设备机房：
型钢接地，设备接地；
型钢钻孔排水；
表识清楚；
采用不锈钢螺栓；
朝向一致。

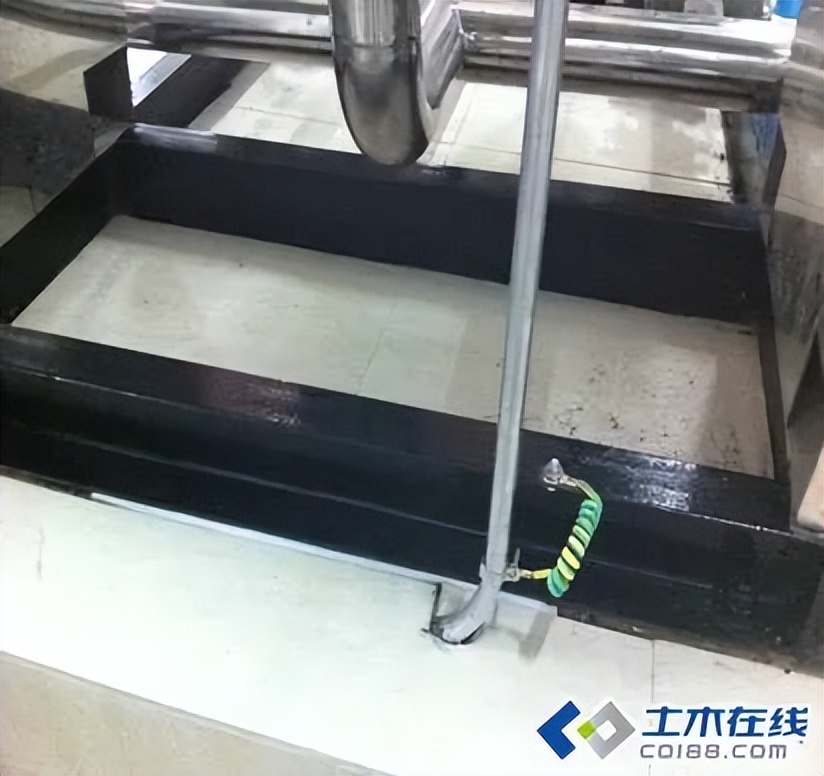

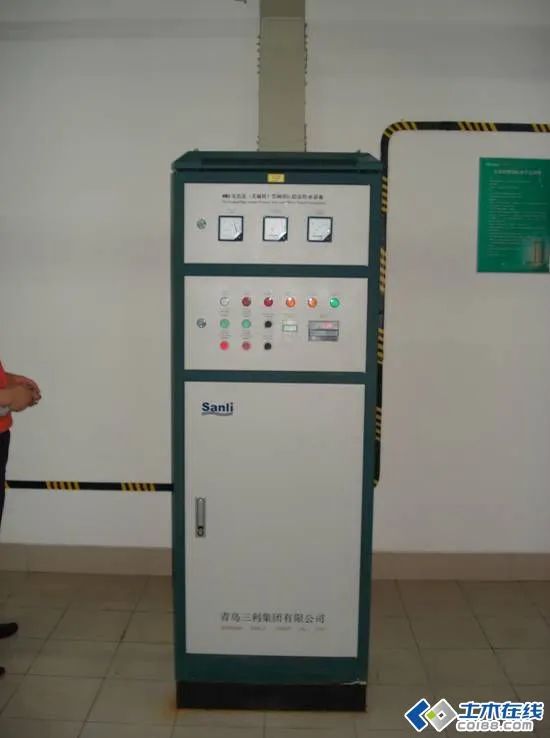

设备及控制柜要有主接地 →

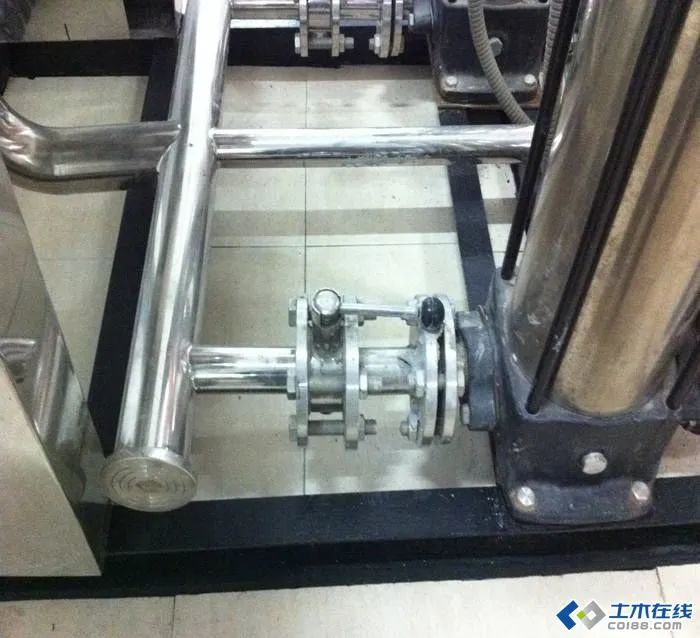

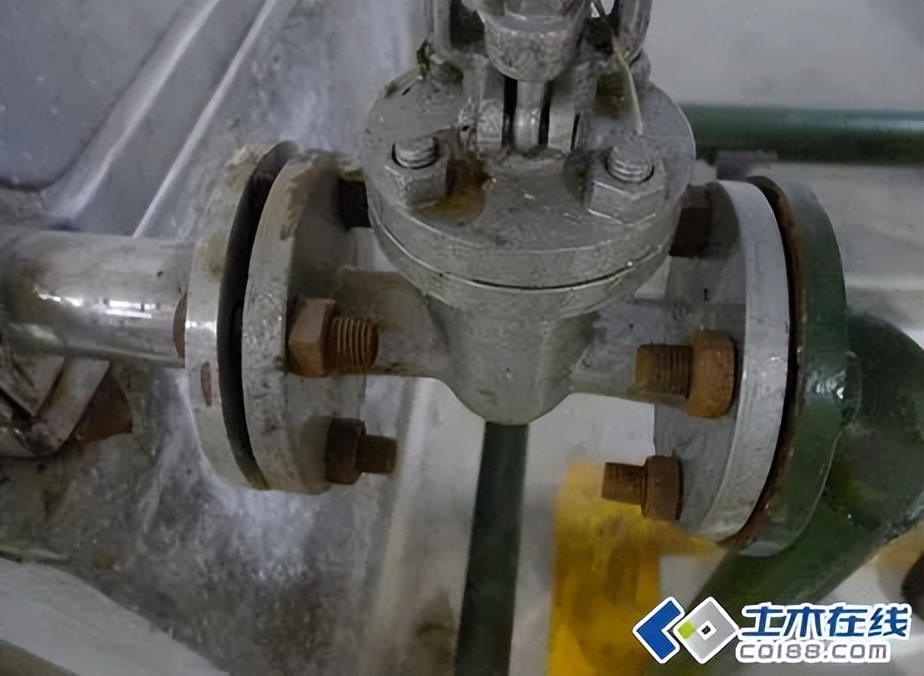

不锈钢法兰与螺栓连接，注意电化腐蚀（电绝缘片或板）。
型钢要钻孔 →
简单的做法：
给水设备的机座处理欠妥；
设备安装与土建之间欠协调；
没有减震装置；
注意了接地与跨接；
法兰长短不一。
精美的给水设备间：地面处理与设备；互相辉映，整洁大方。
标识美观

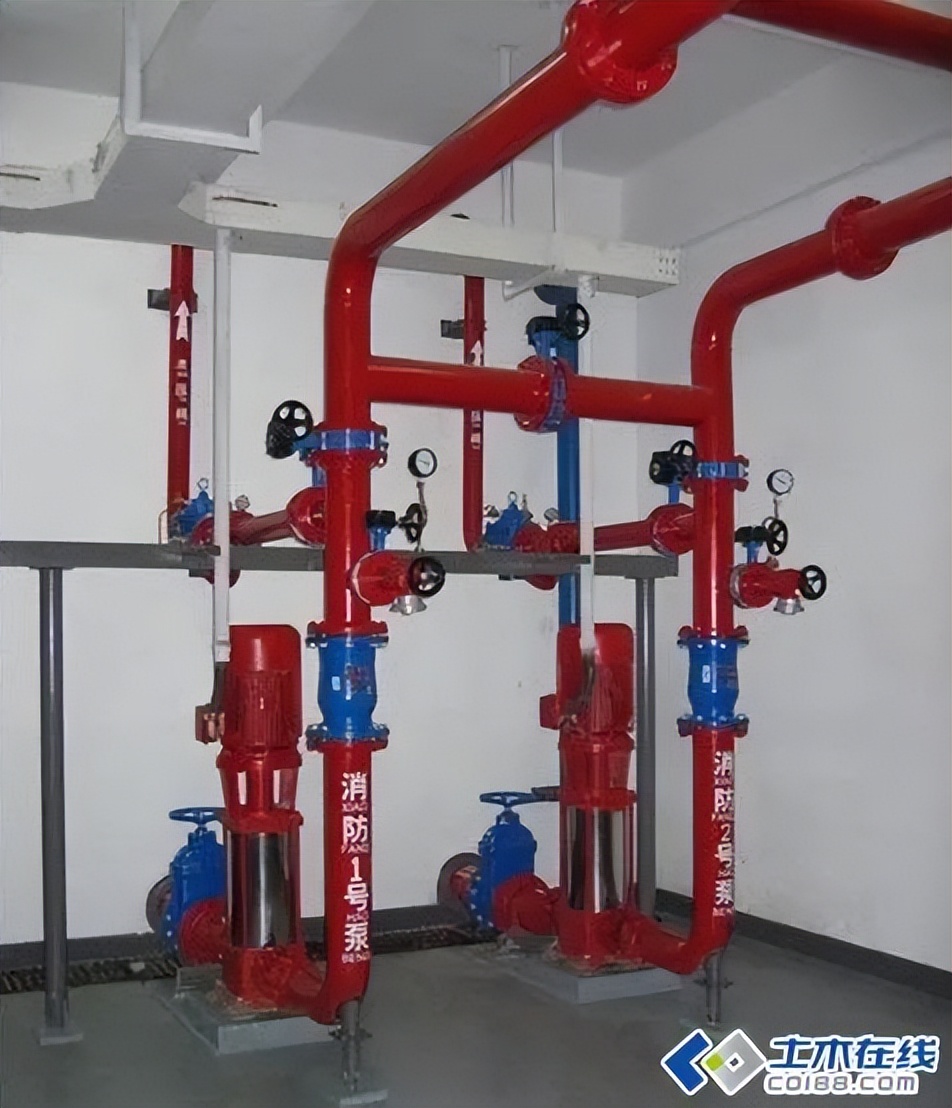

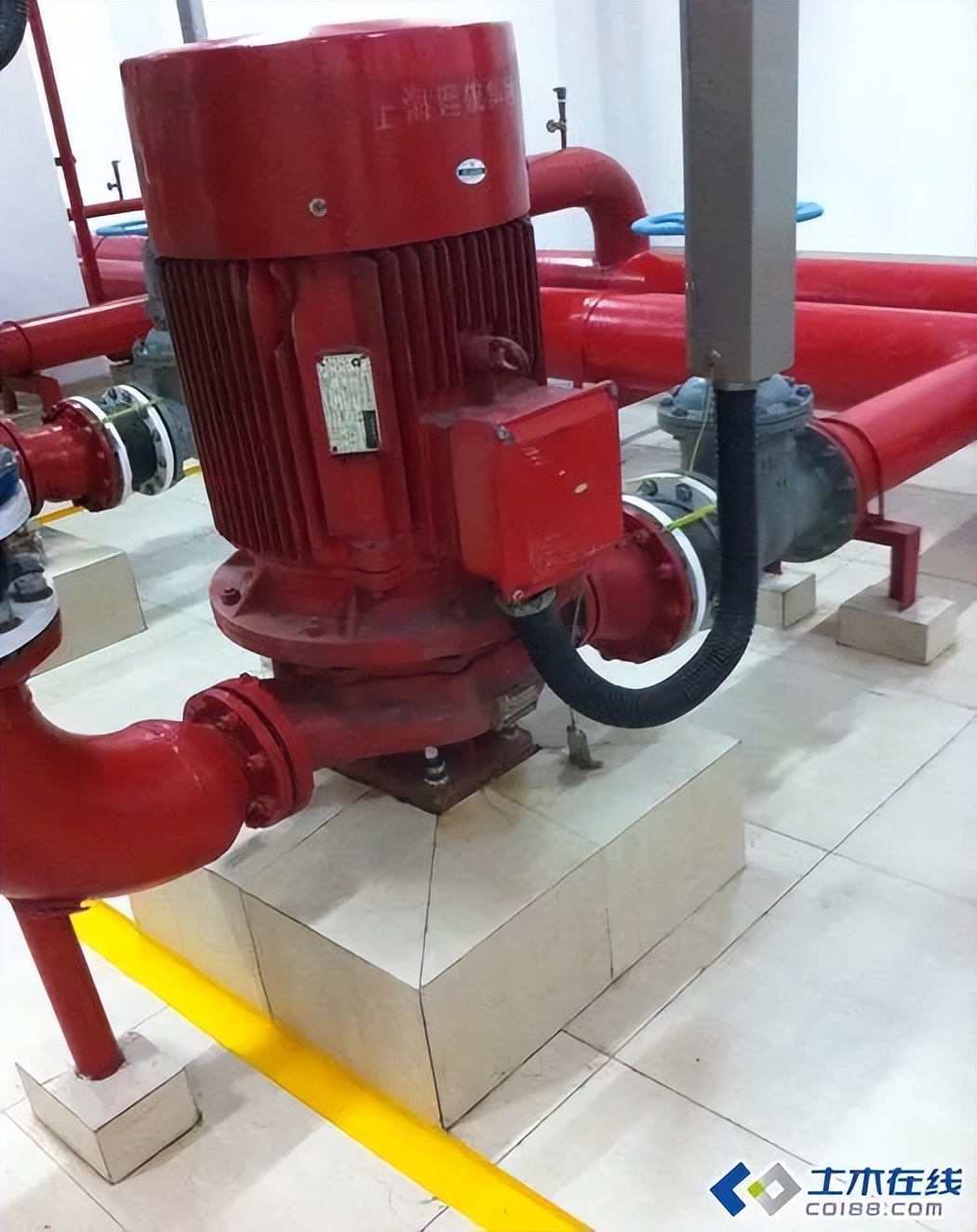

消防泵房：

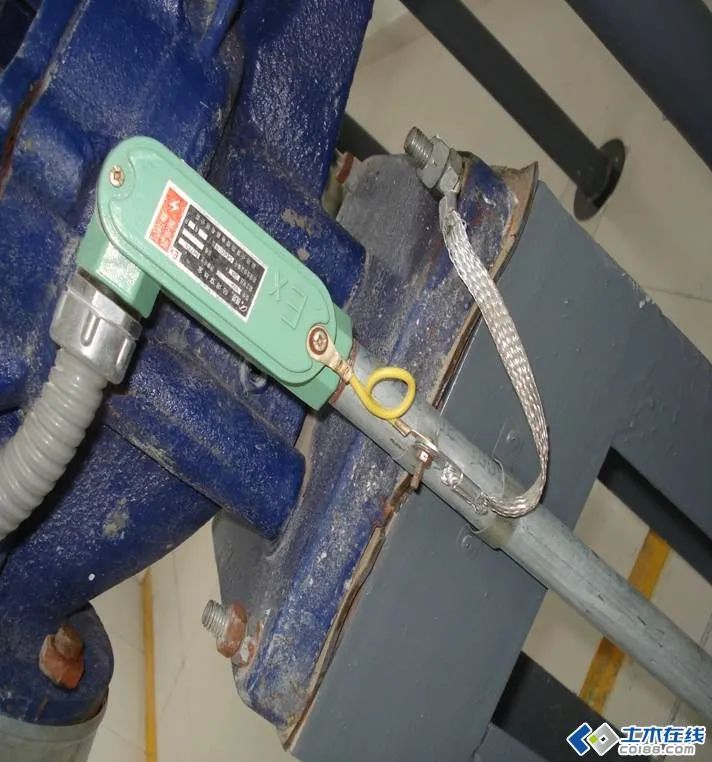

a、接地跨接：设备、伸缩节、电源线；
b、滴水弯、金属卡普利管不超0.8米；
c、减震措施：出水管弯头、设备；
d、金属软管不能做持续导体。
1、设备及支架防腐台；
2、螺栓上油戴塑帽；
3、排水沟及警示带；
4、表识清楚；
5、高度朝向一致；
6、油漆鲜艳，分色明确。

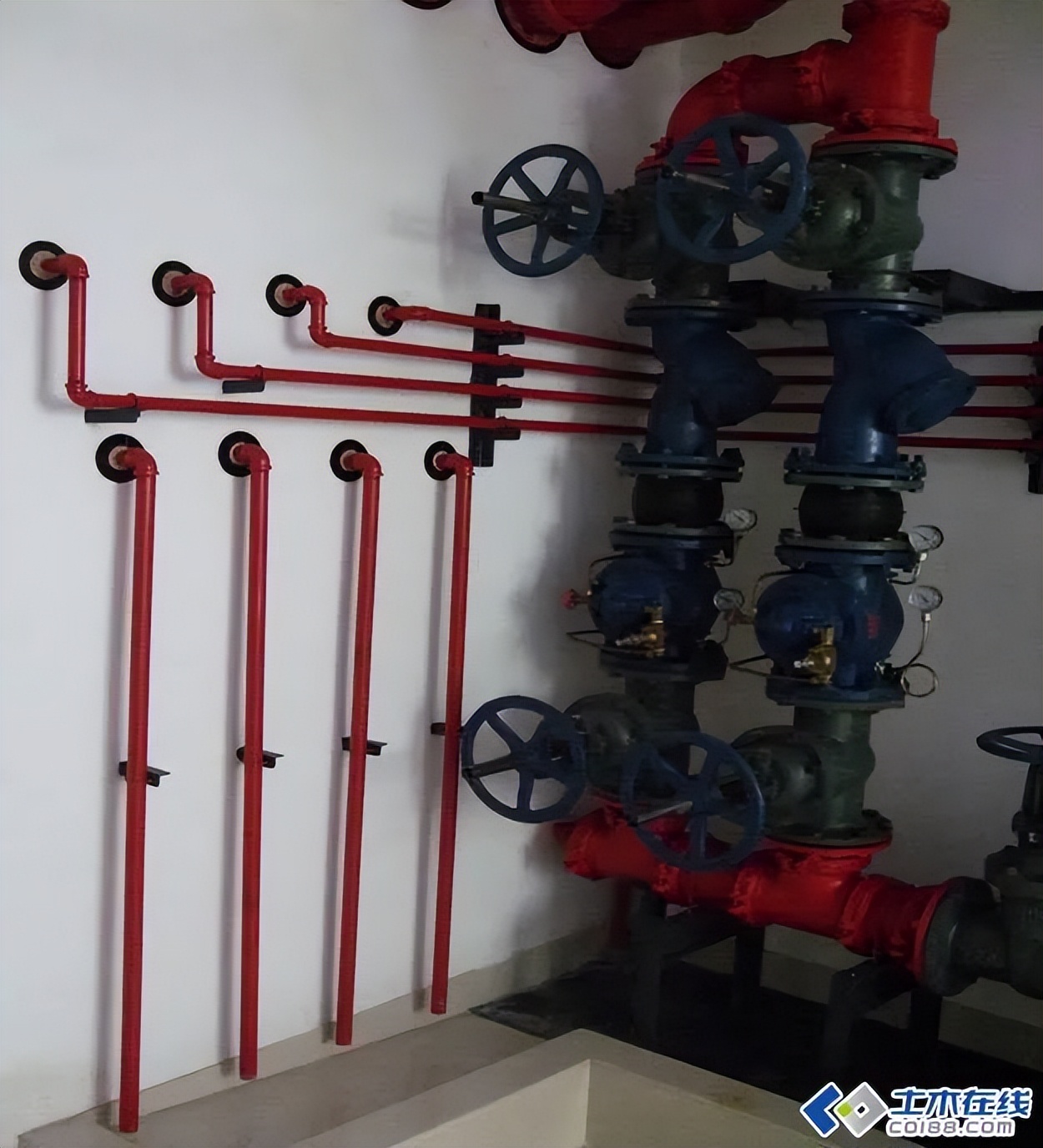

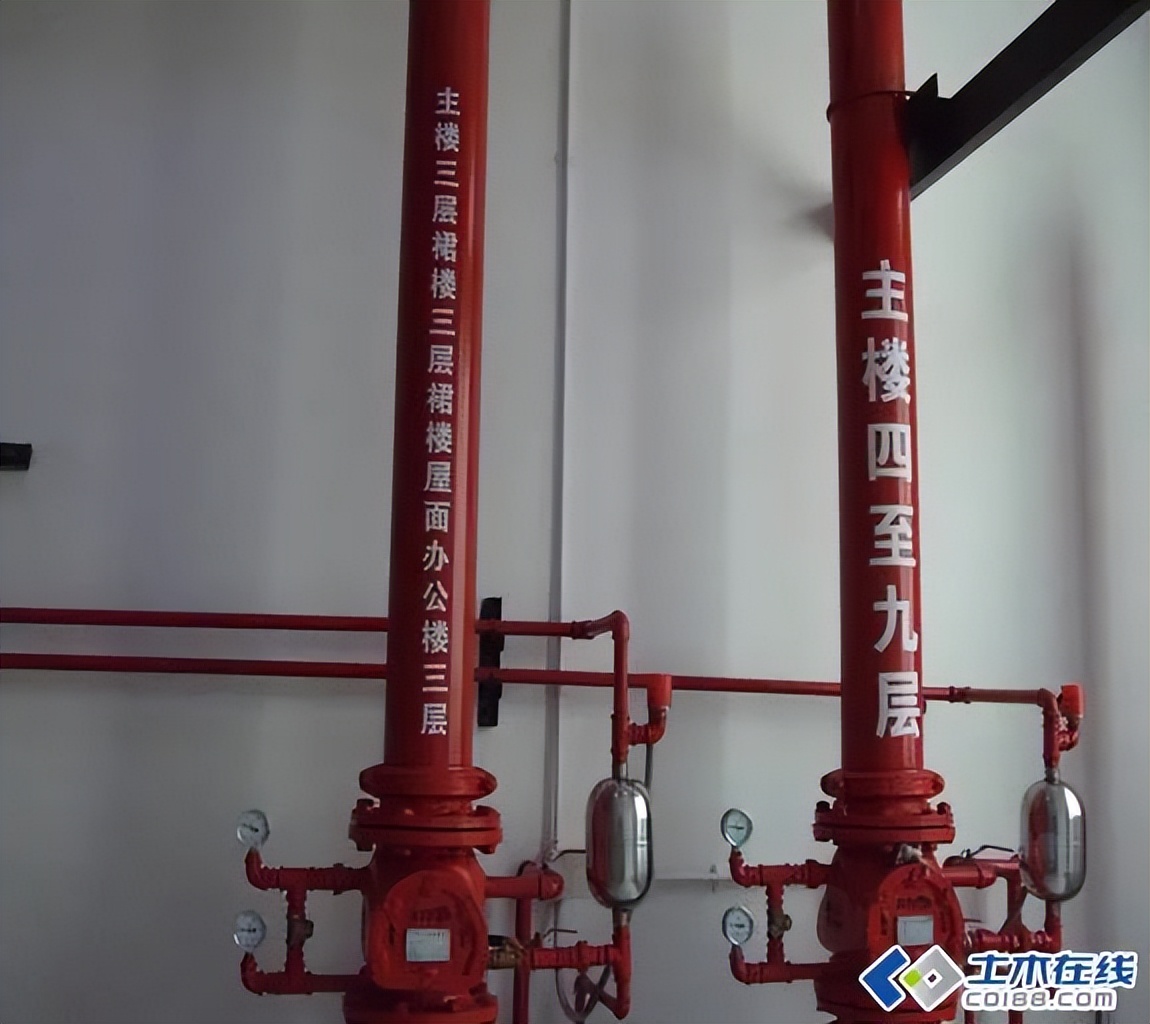

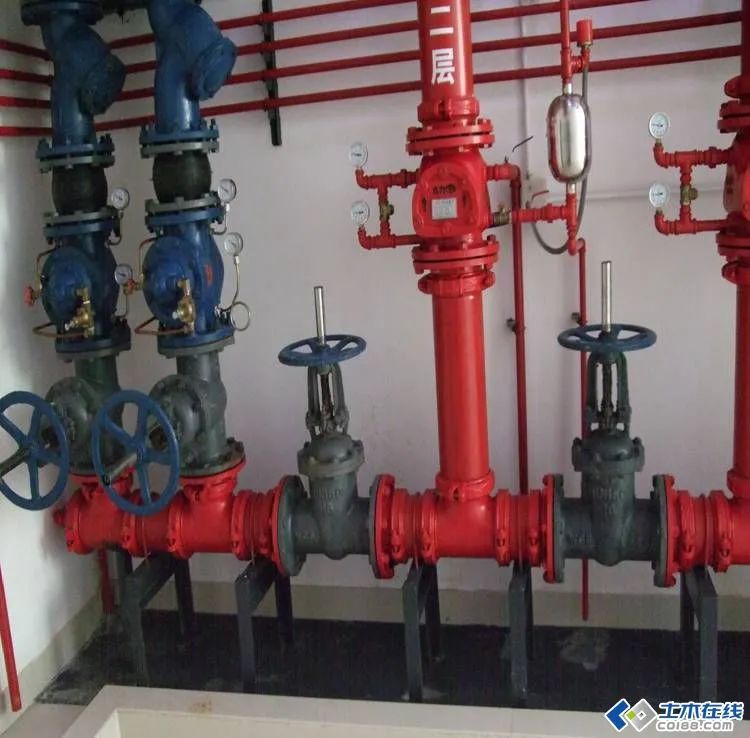

报警阀组：
1）距地面高度宜为1.2米，两侧距墙不小于0.5米，正面距墙不小于1.2米；
2）每个湿式报警阀与预做用阀控制的喷头数量不宜超过800个；
3）报警阀处的地面应有相应的排水设施；
4）供水总控制阀应处于开启状态，并采用信号碟阀；当不采用信号阀时，应设锁定阀位的锁具；
5）因雨淋阀组背面需接管，中心与背面墙距离不小于250㎜。 水流指示器：
1）方向指示正确，且有永久性标记；
2）与信号阀距离应大于300㎜。
3）安装前先测试。
阀门支架设置合理，压力表读数一致 →

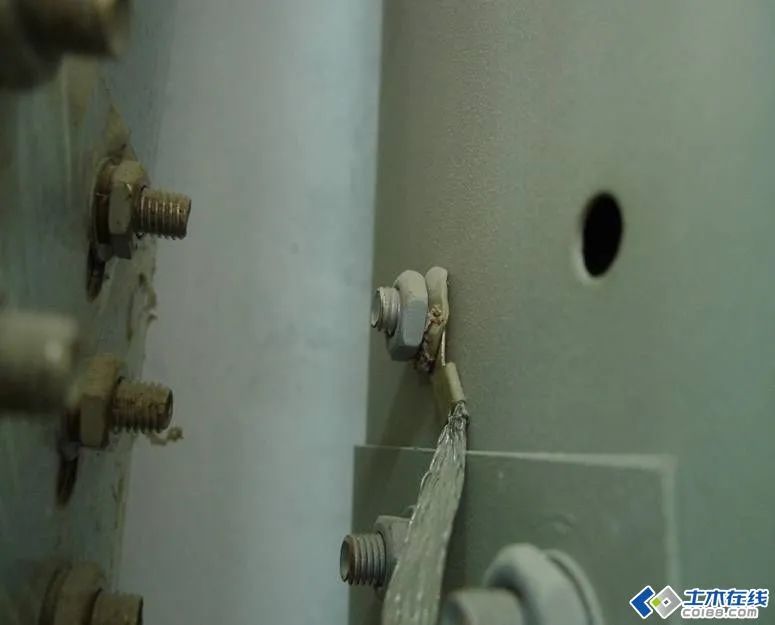

设备接地要有专门的端子压接，不能用设备螺栓 →
设备机房的接地 →

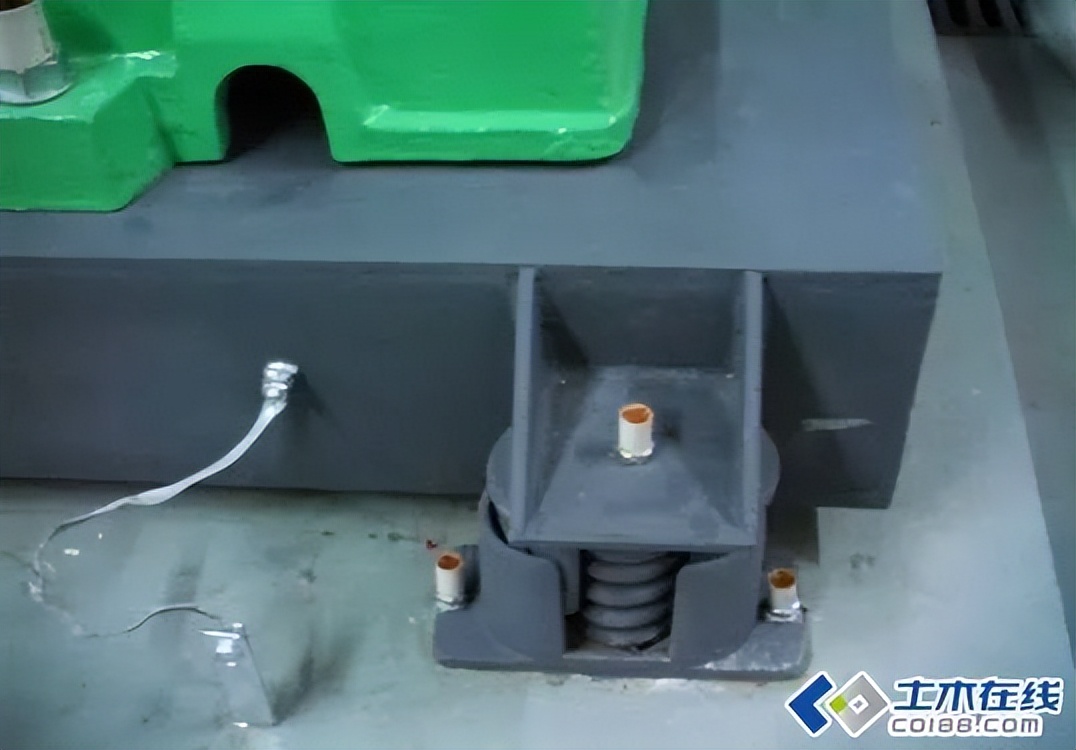

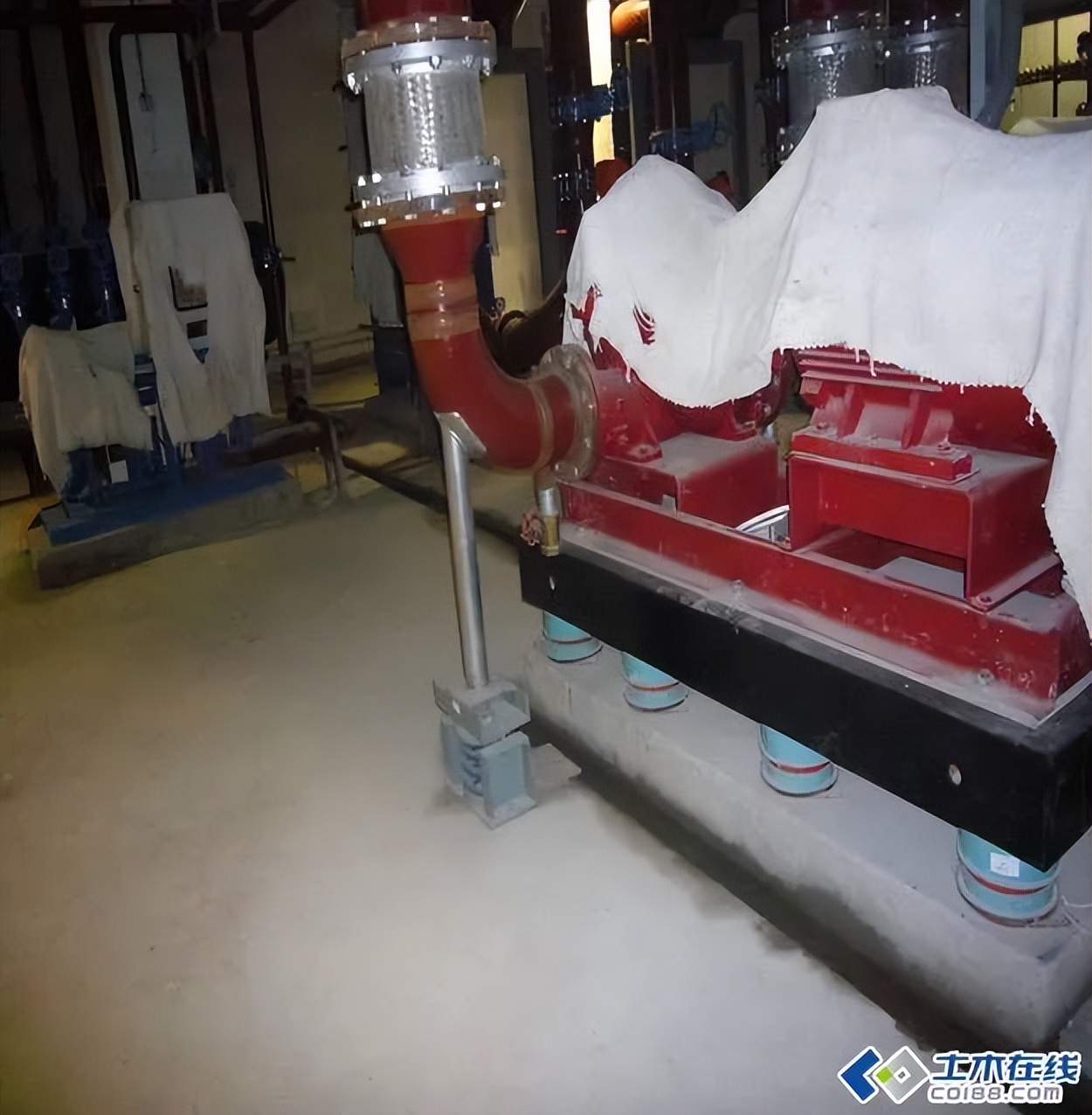

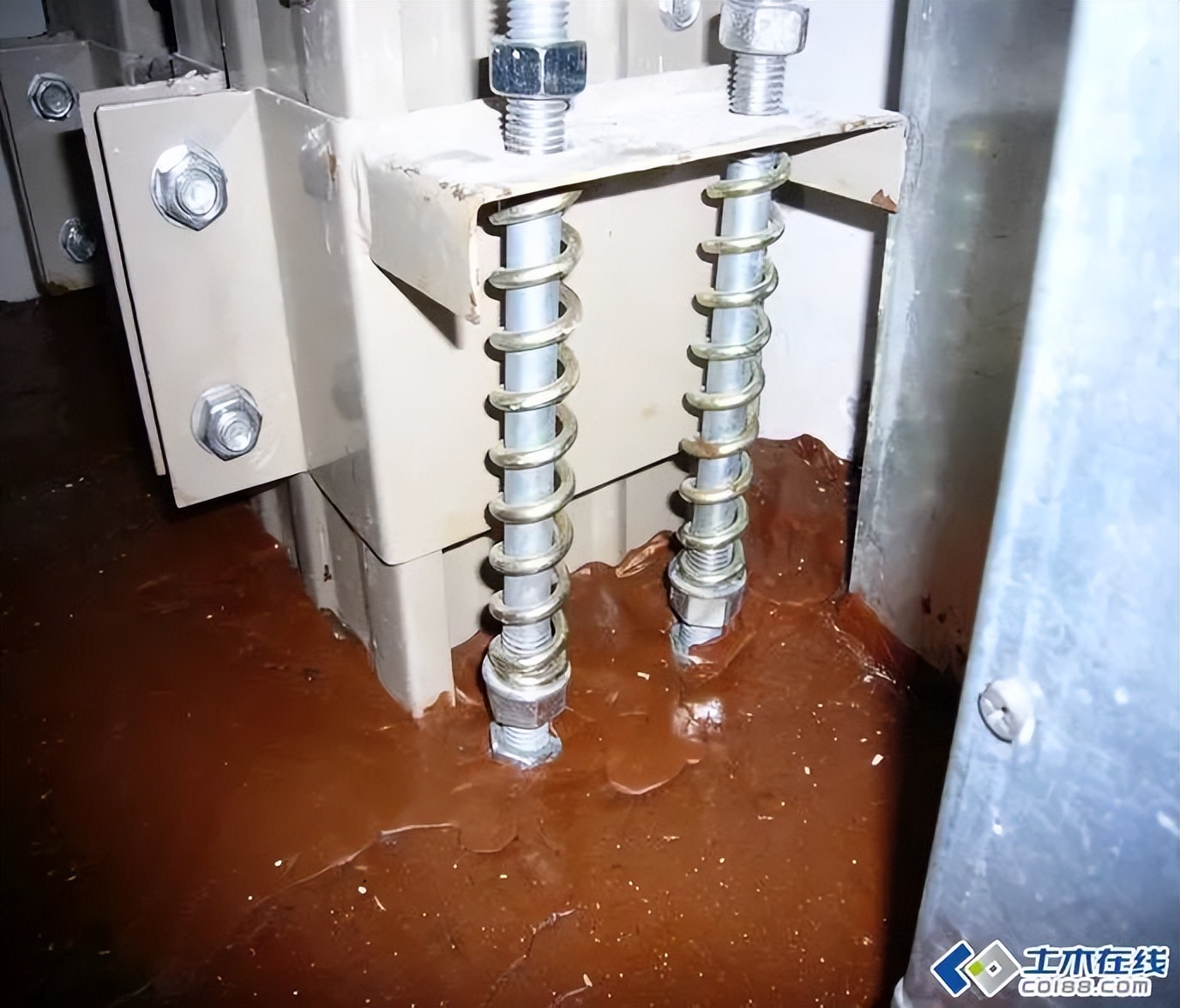

关于减震器的做法：
▲ 减振器安装前要适当地对基础进行处理，使减振器能本体 水平，并能使同一机组的各减振器保持在同一标高位置。
▲ 减振器希能选择与基础直接固定的并与动设备成一体，这样就能防止动设备的水平位移。同时也可采取动设备公共地座的防位移措施。
▲ 在与管道连接时必须采用软接补偿器。补偿器应就近水平安装，并在补偿器外就近短管处设置固定支架。如补偿器位置距动设备位置较远，应在软接与设备的接管处设托架，同时在托架下应设有同步于弹簧减振的弹性材料或装置。

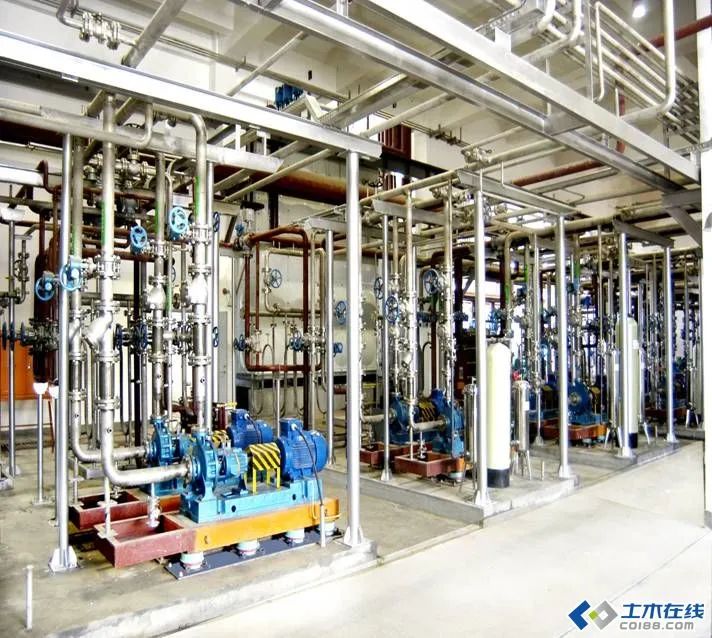

设备及管道的排列 →
安全阀要引至泄水位置，不应直接对外 →

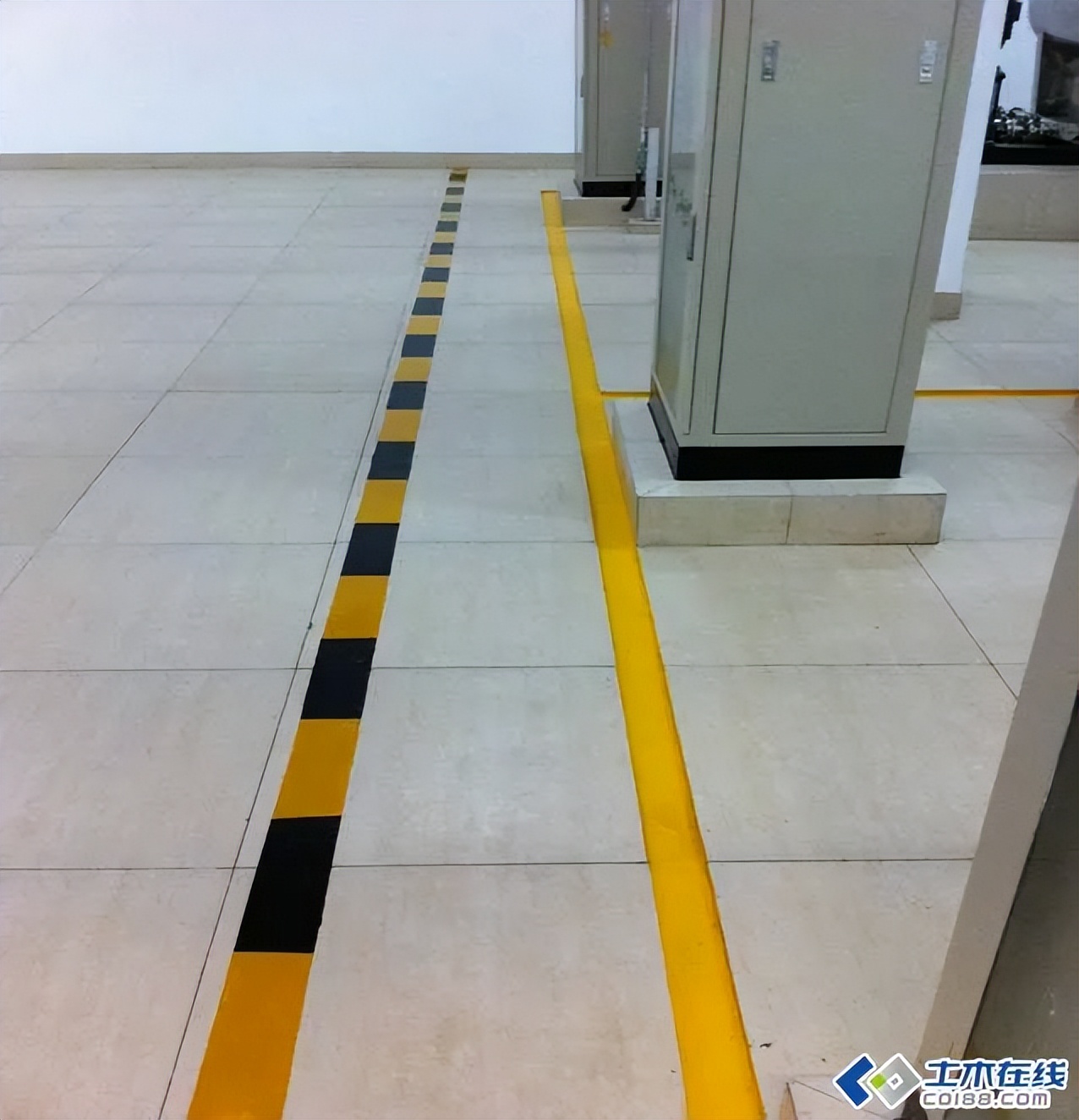

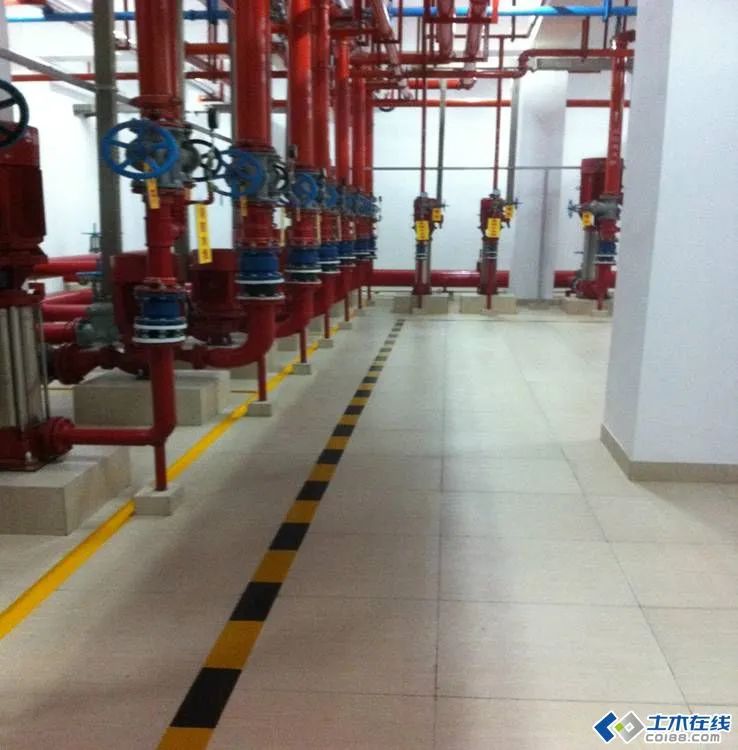

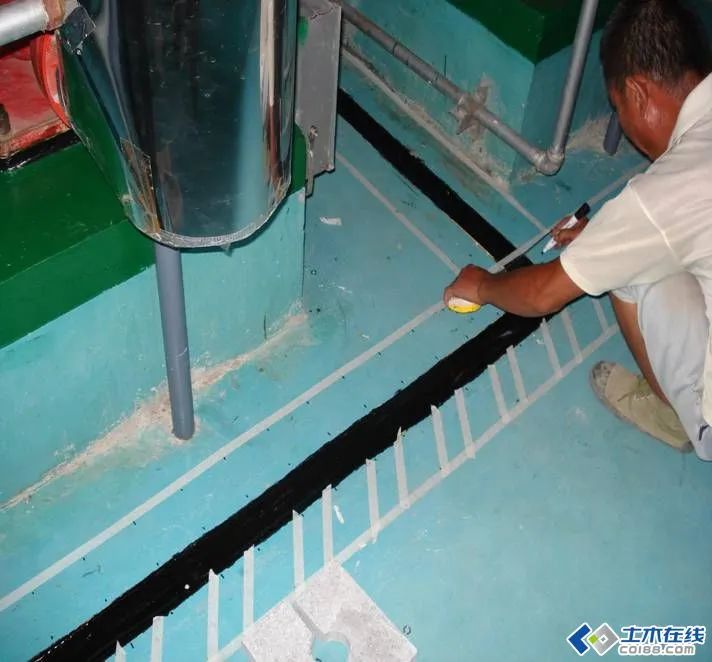

▲ 设备四周警示带的做法；
▲ 消防泵房内应有值班室；
▲ 建议水力警铃引至房外。

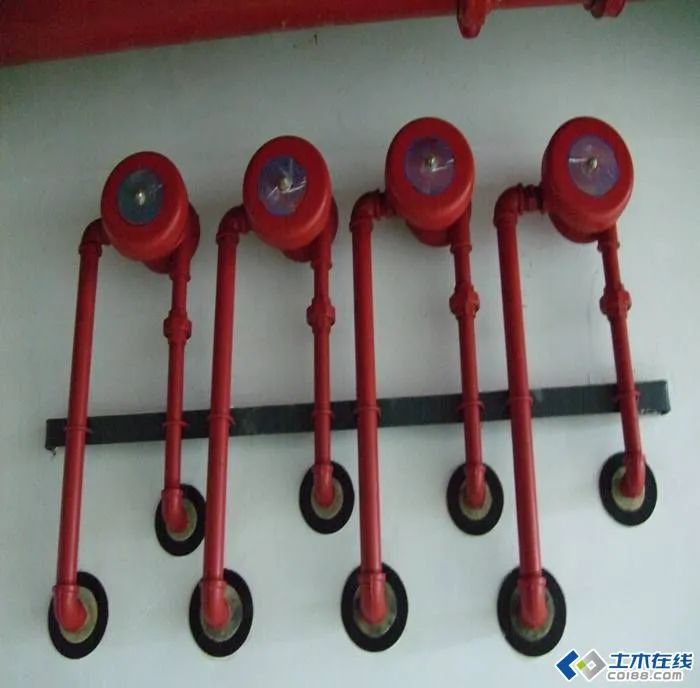

把警铃从设备间引进值班室 →

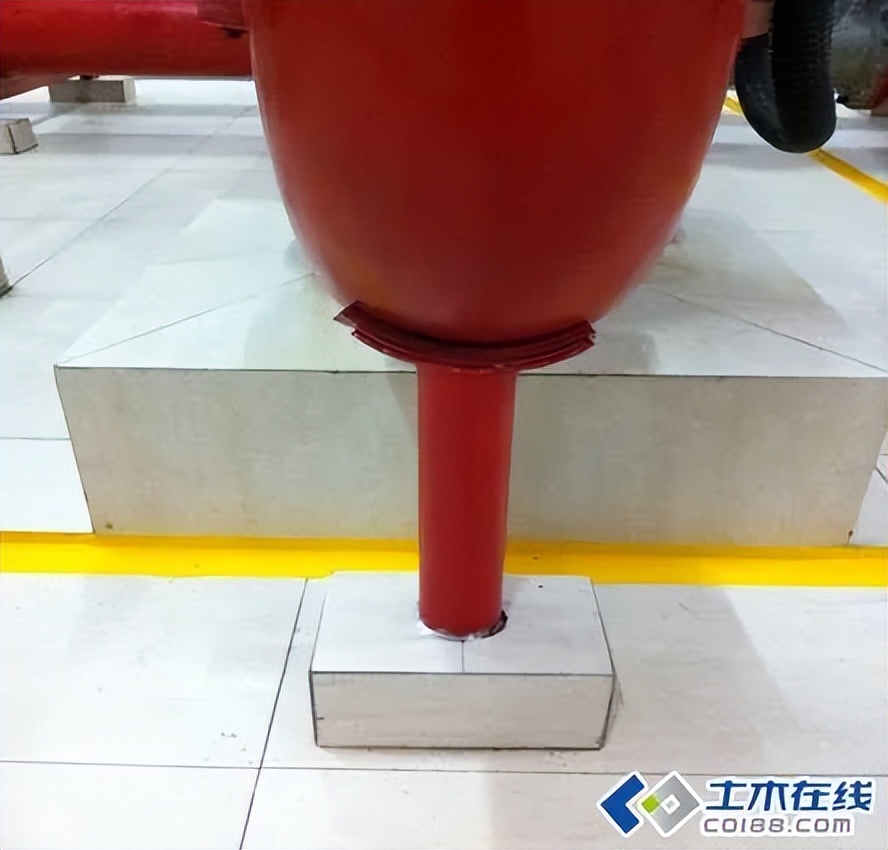

把警铃从设备间引进值班室设备及动载管道的减震：固定规范、合理，与基础正确的连接，稳定性好，对有减振要求的设备，减振的设备稳定可靠，接管、补偿都达到工艺要求↓
接地、标识及底部处理 →
【工程实例】高层机电设备安装（桥架）图解

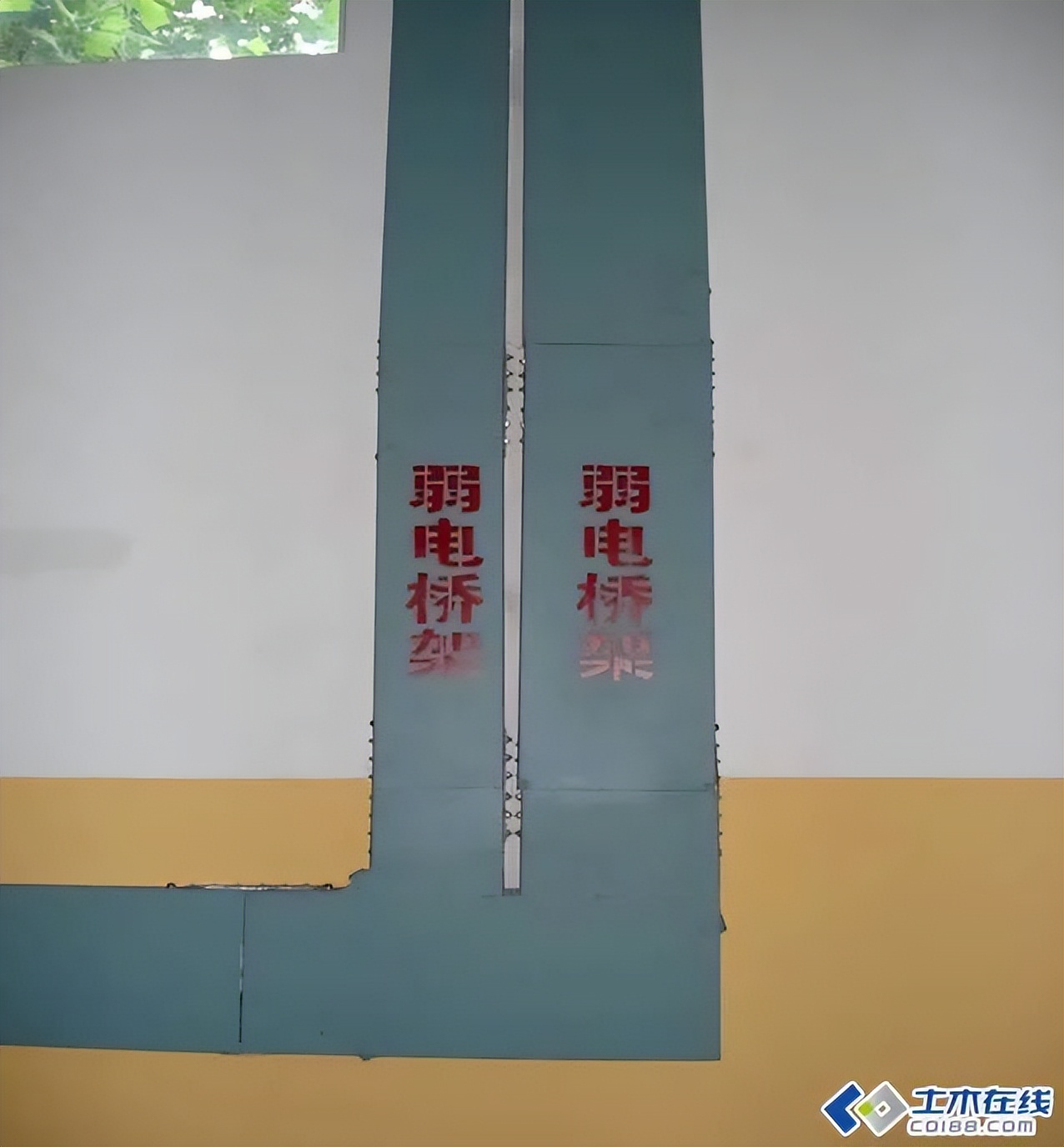

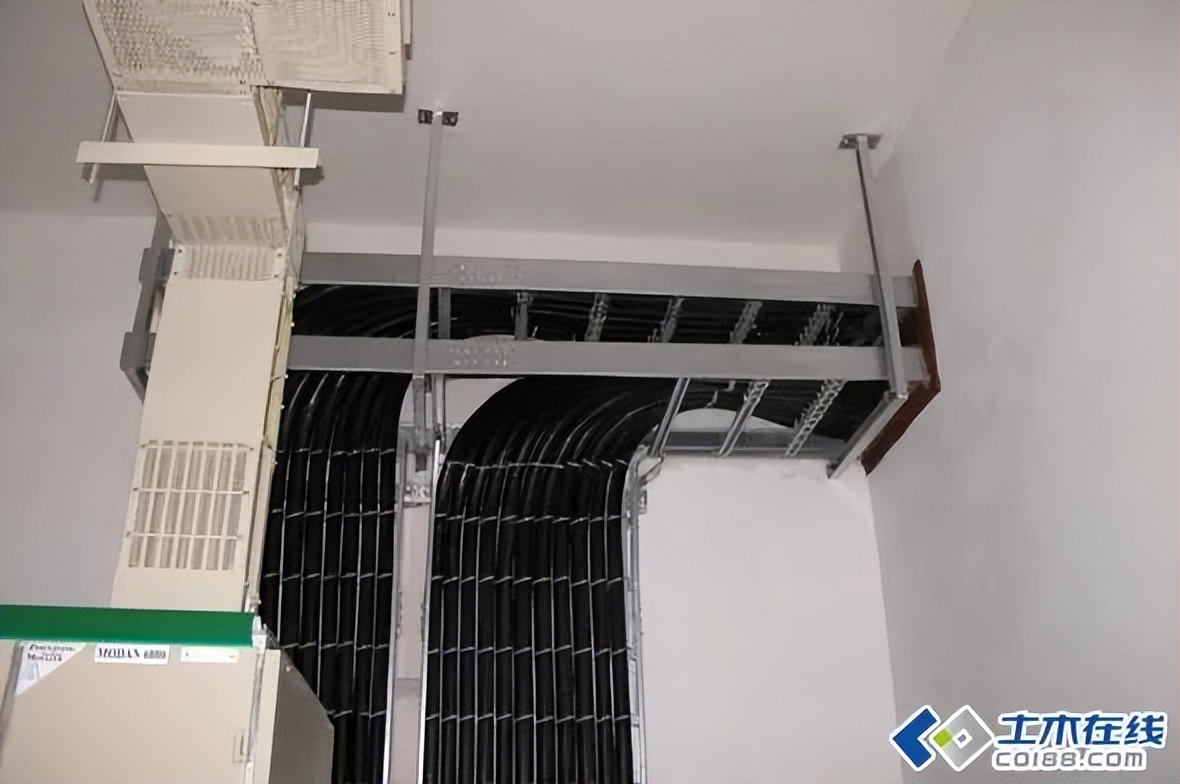

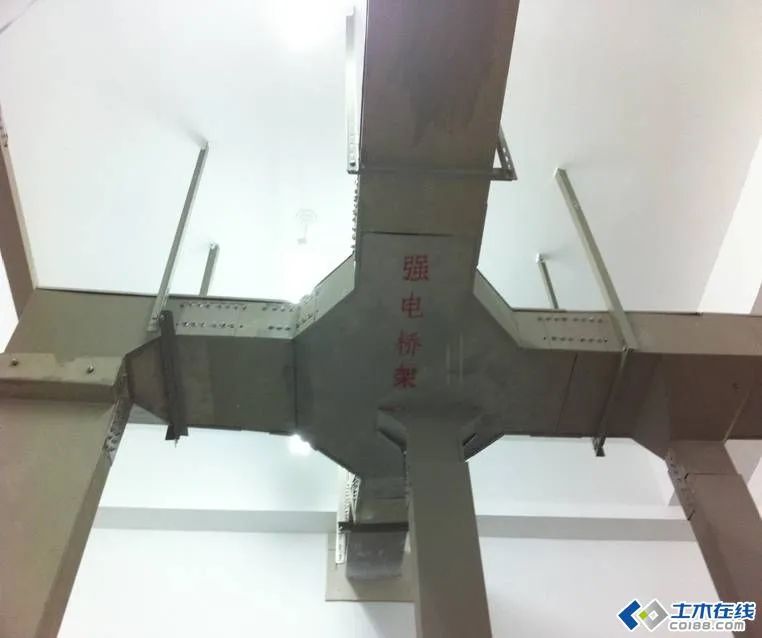

桥架：跨接表识，弯曲度一致
▲ 桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标） 。至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。接地线最小截面不小于4平方米。
▲ 金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；

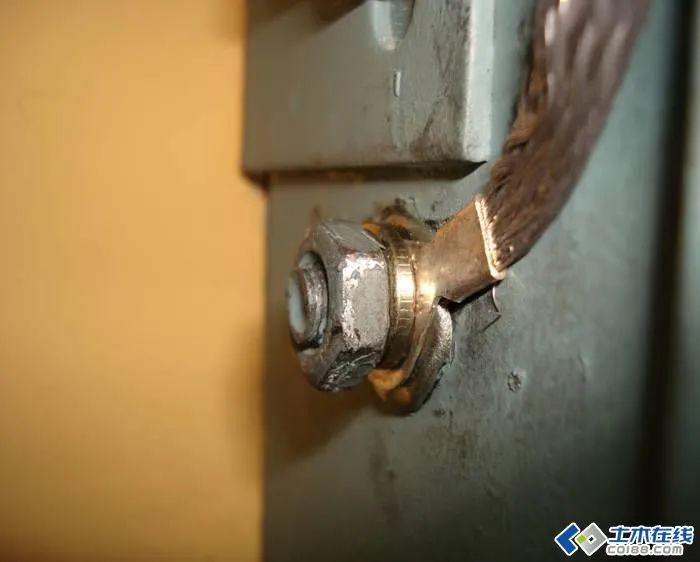

▲ 跨接线压线处细部做法：
注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线。
螺栓的个数；压接位置
破漆压接不够规范，没弹簧垫及平垫
错误的压接，顺序不对

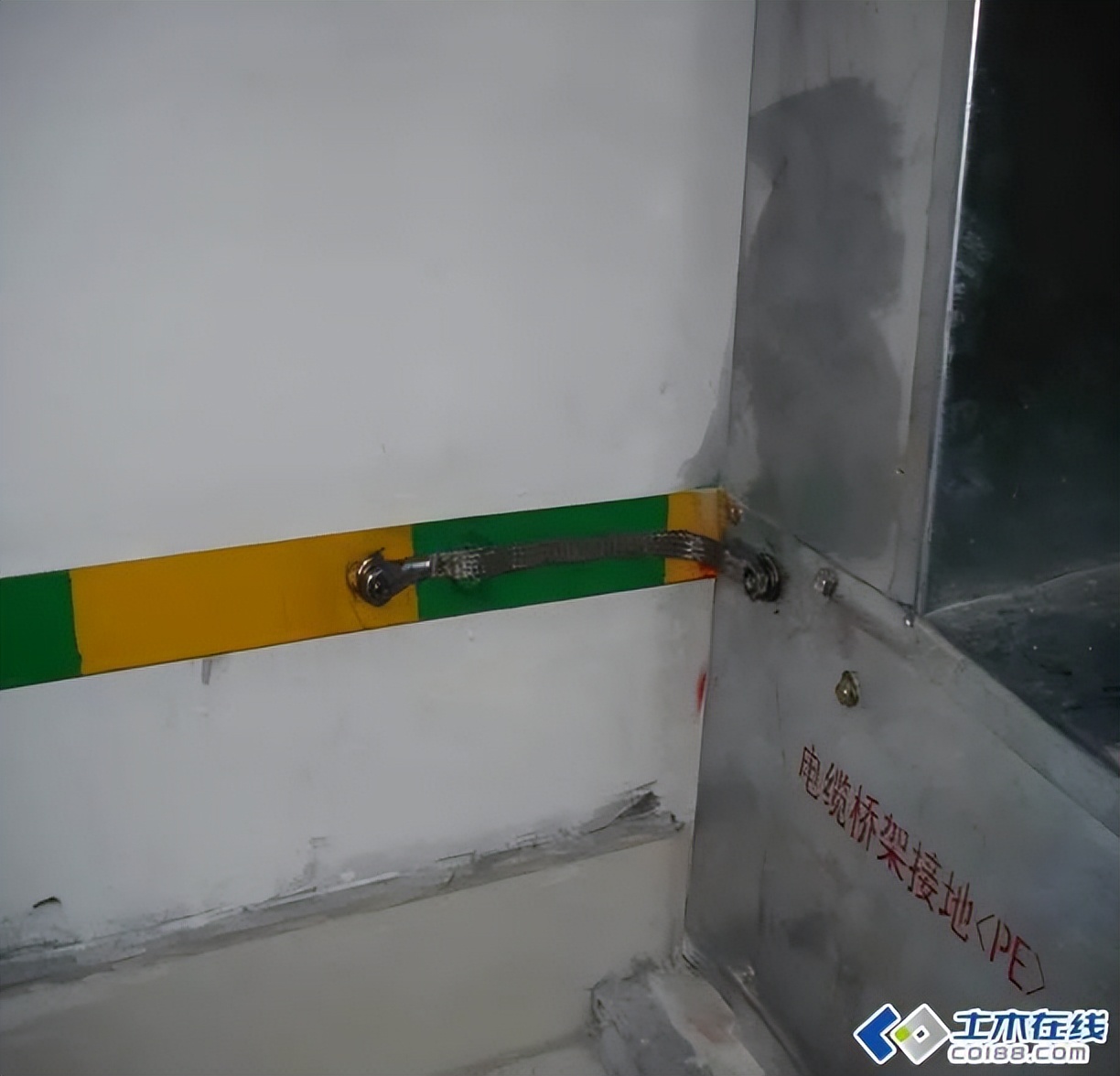

重要房间桥架的接地

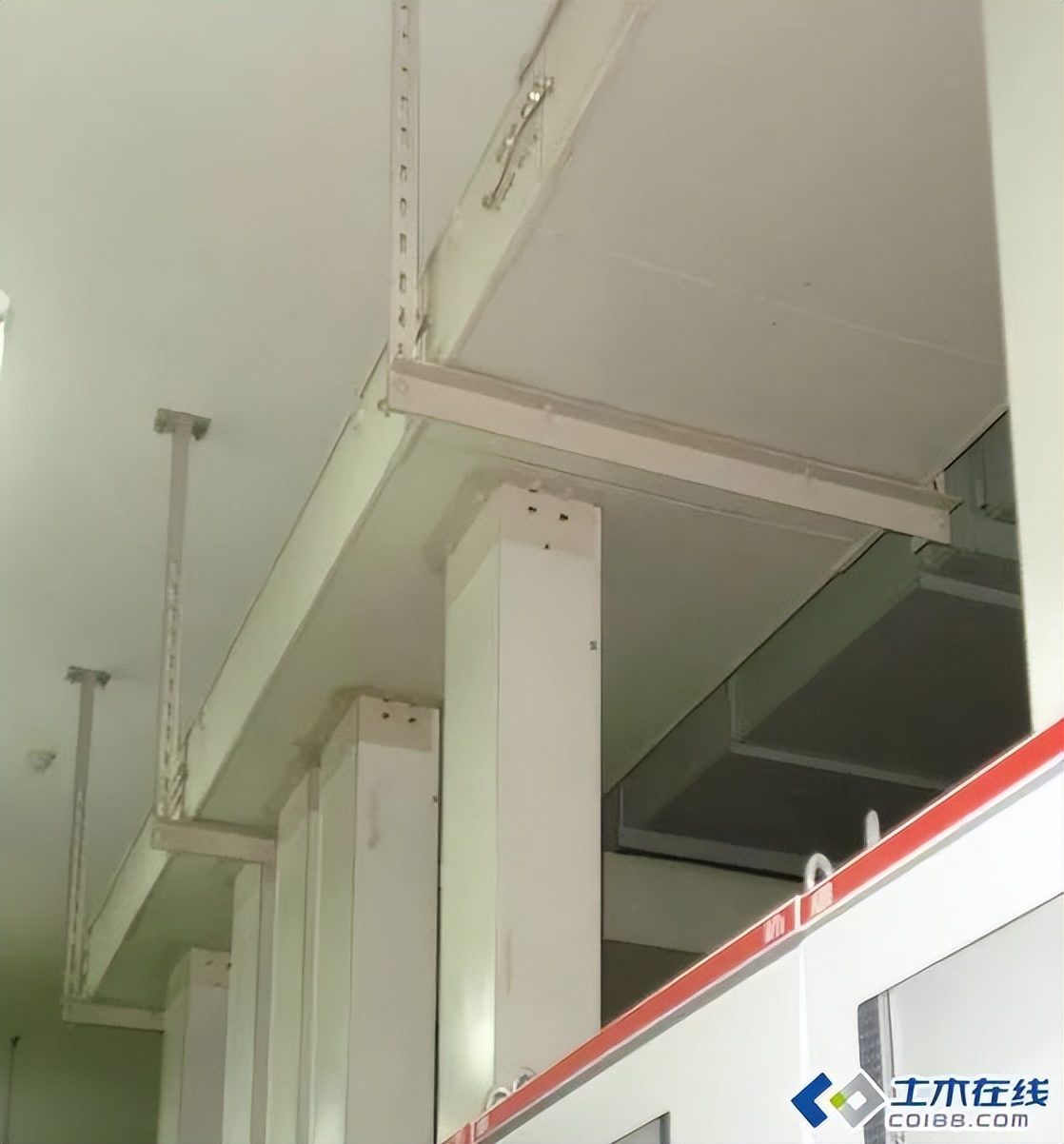

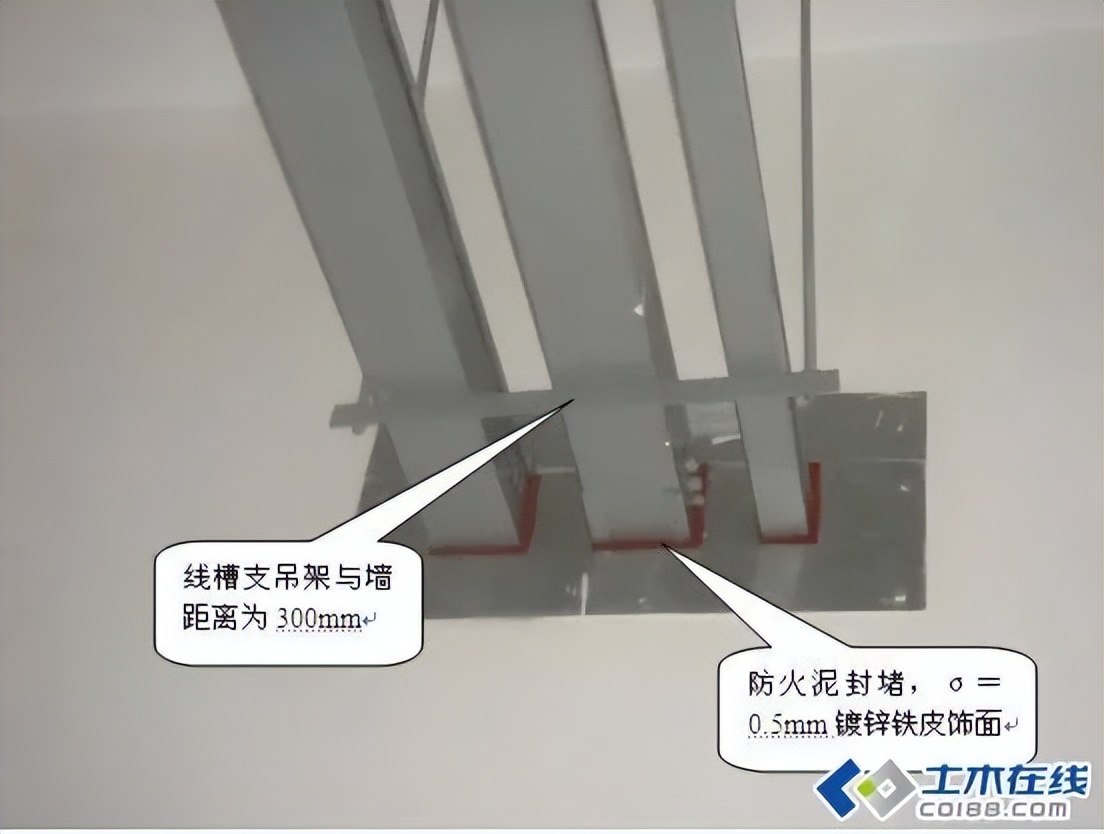

桥架 母线防火泥封堵

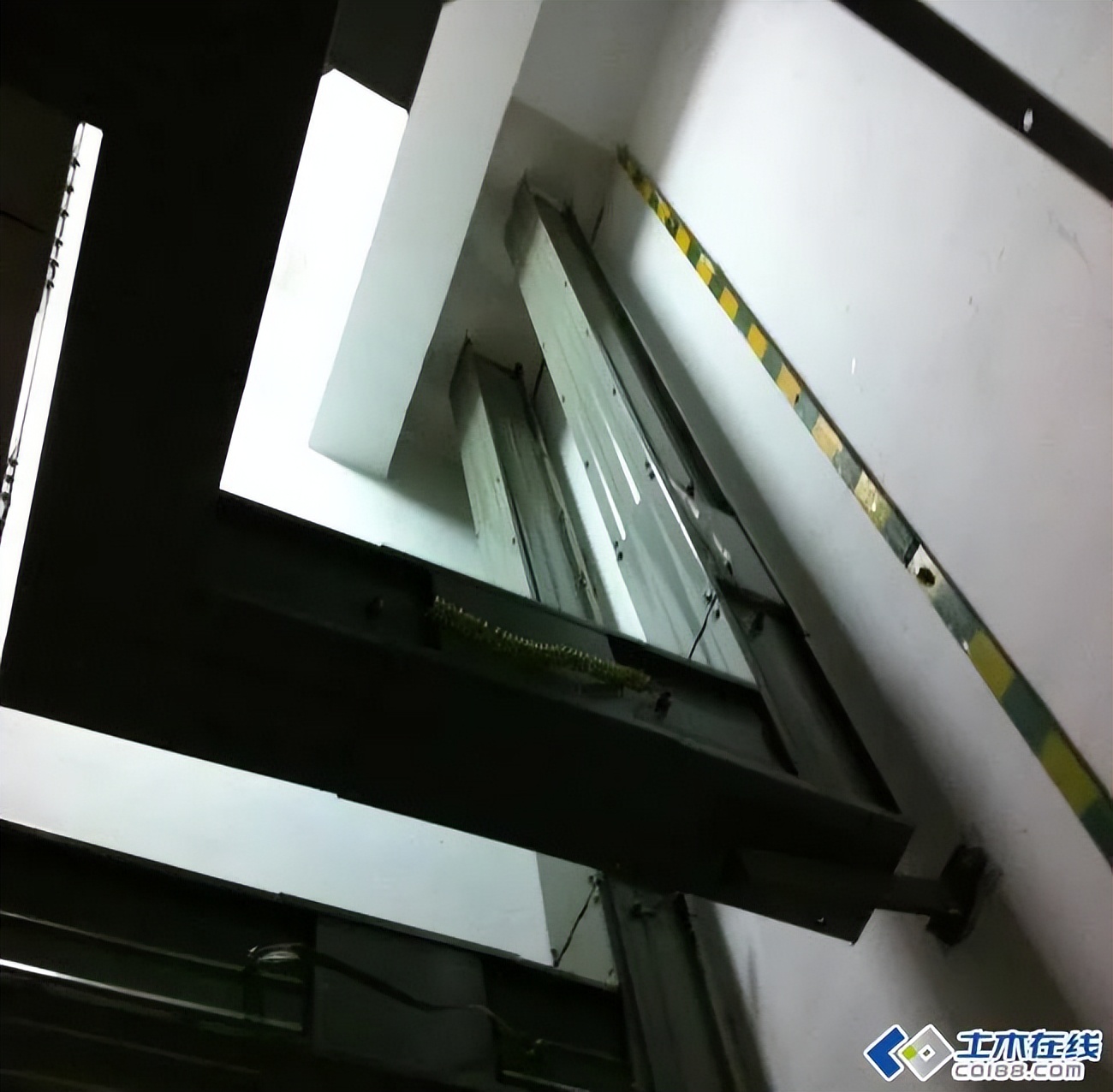

电井内桥架接地及标识

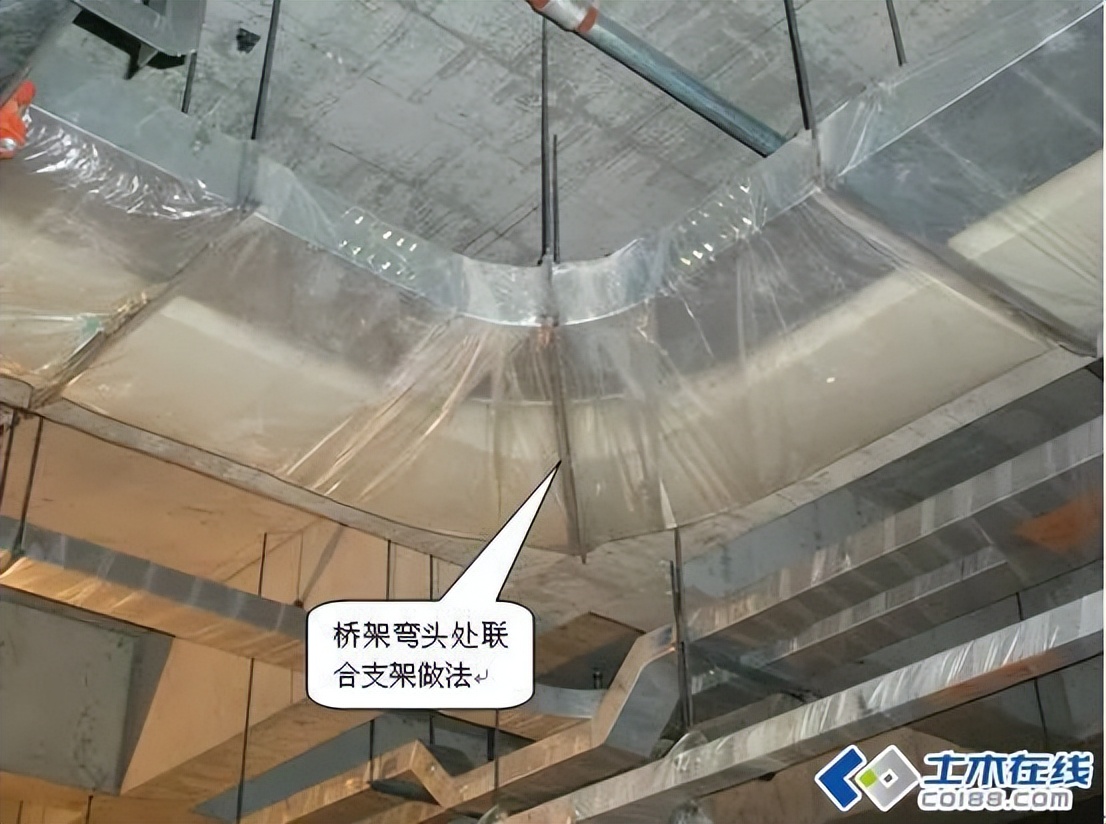

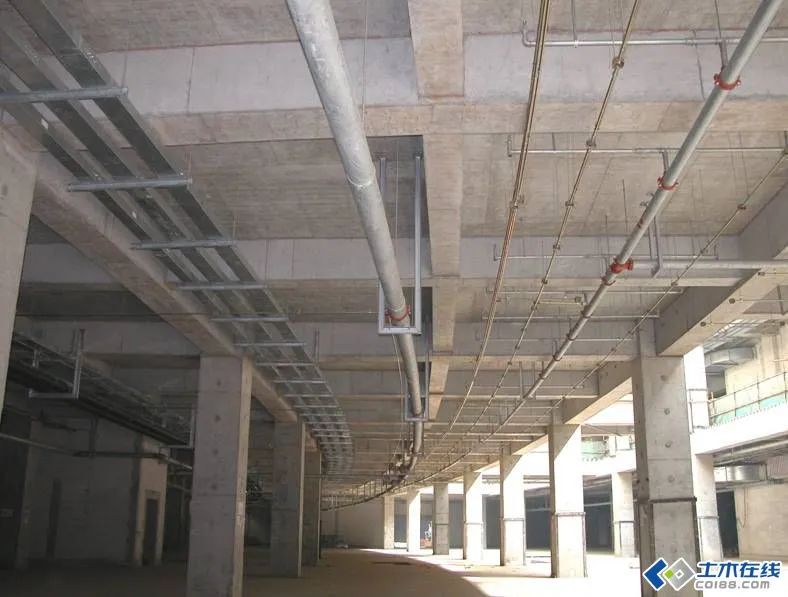

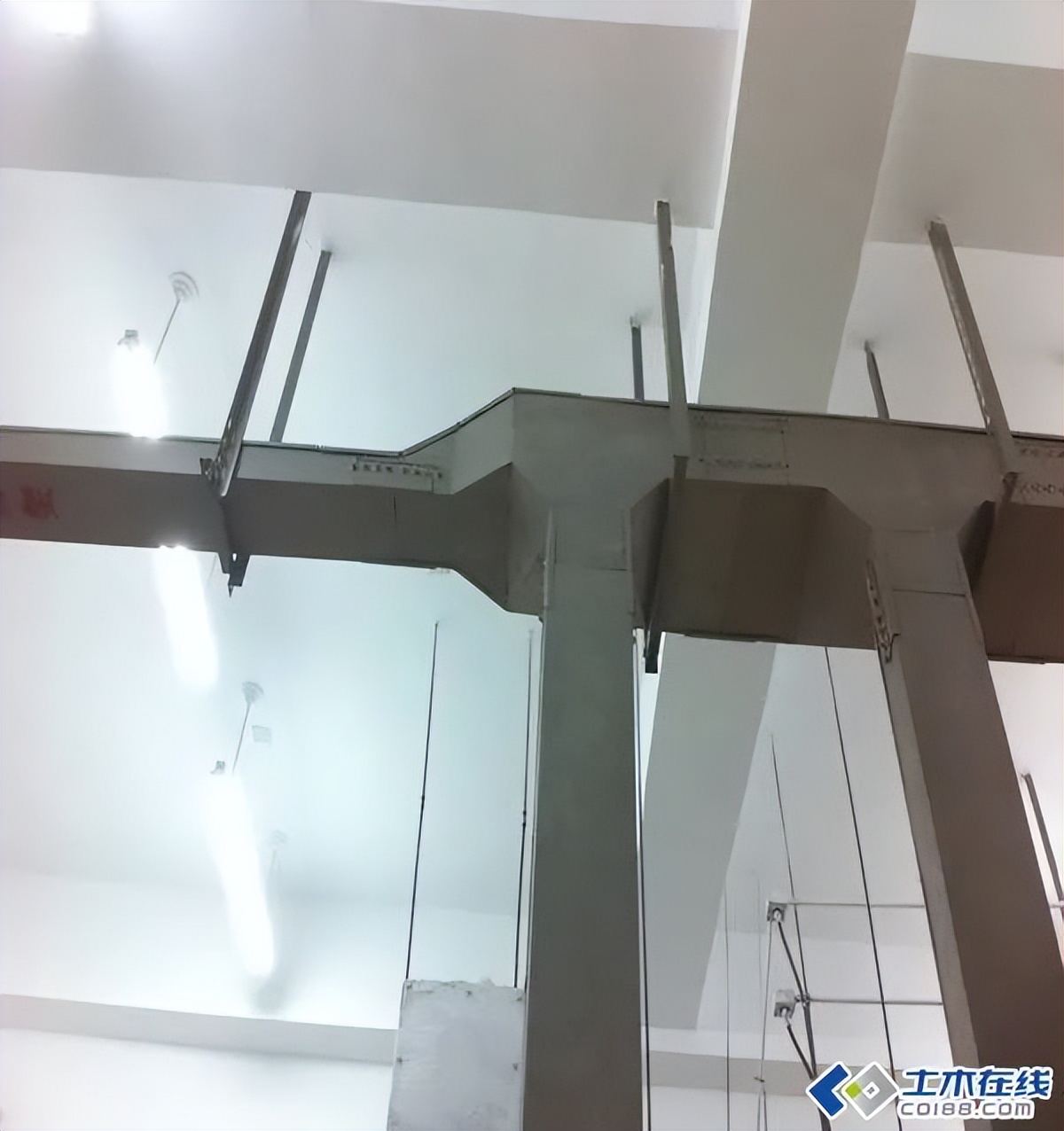

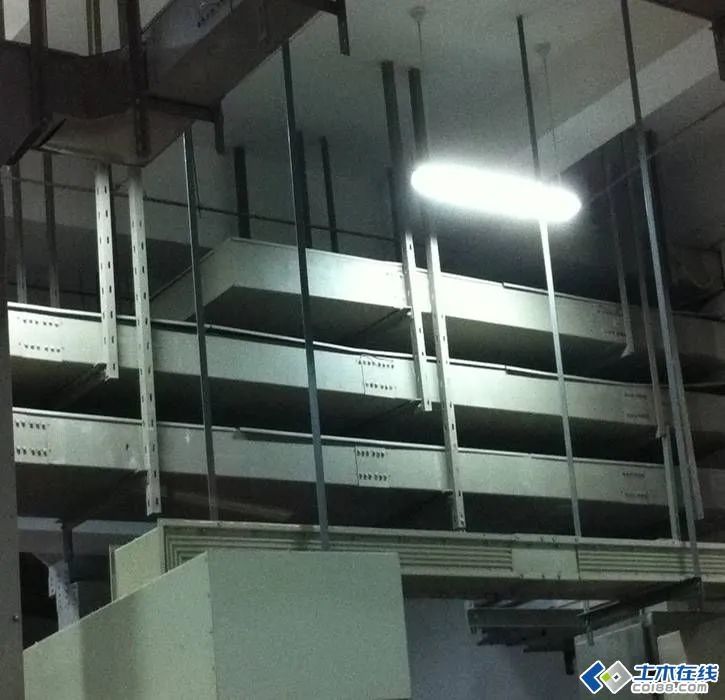

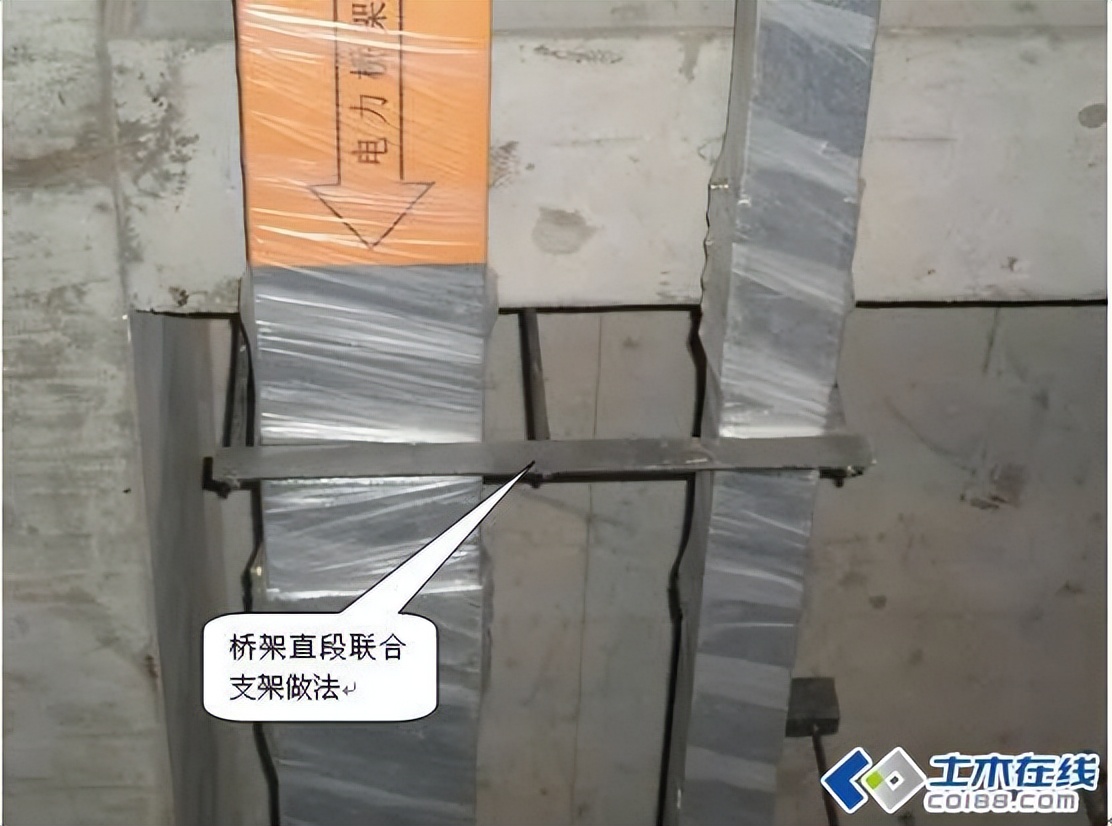

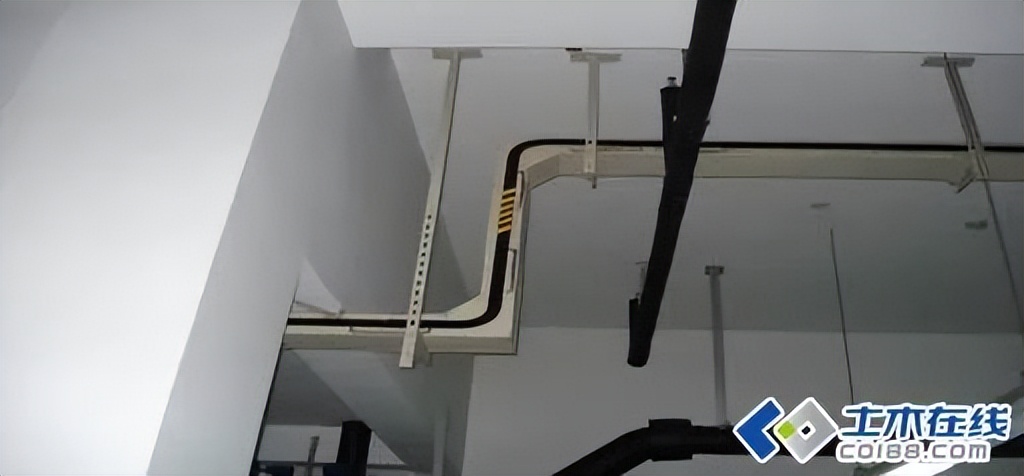

▲ 桥架的安装：横平竖直，弯头处要平缓。当桥架分层时，最好用组合架。
▲ 桥架内部要加设防火封堵或加设防火包。
▲ 钢制30米，铝合金及塑料的15米要加伸缩节。过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。
▲ 桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。
▲ 螺母位于桥架的外侧。当支架与铝合金桥架连接时，注意防电化措施。

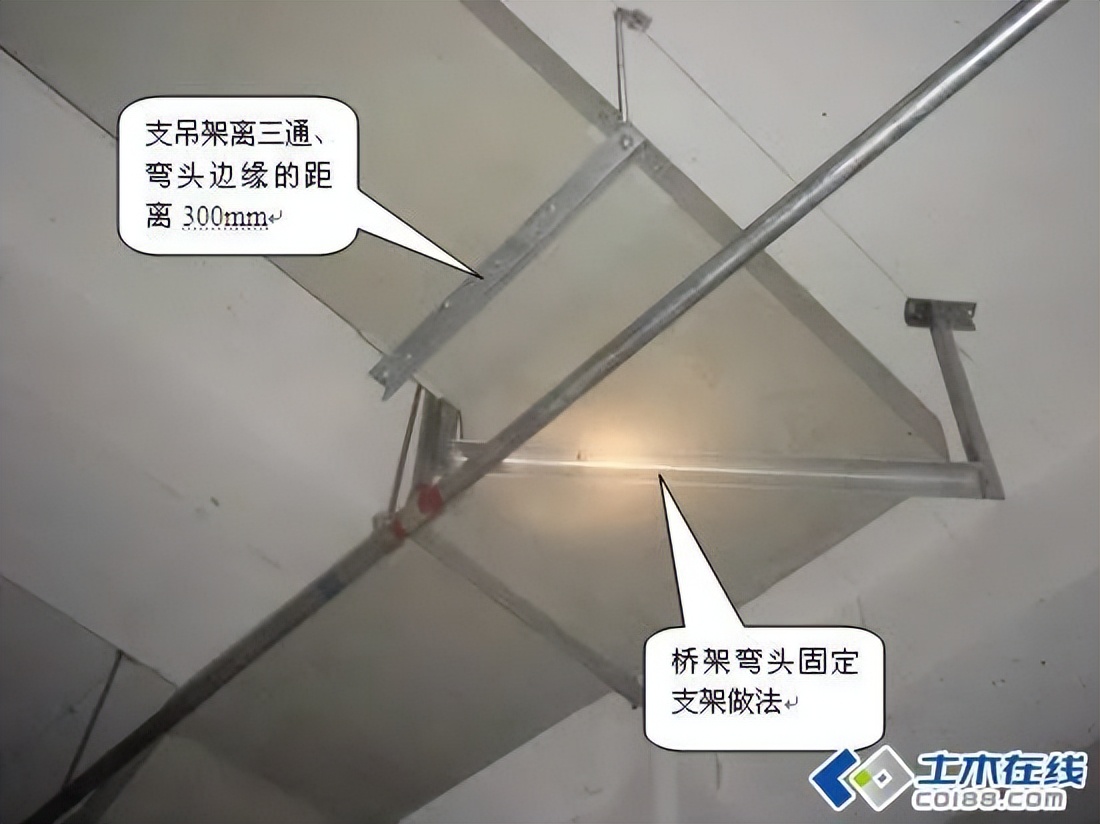

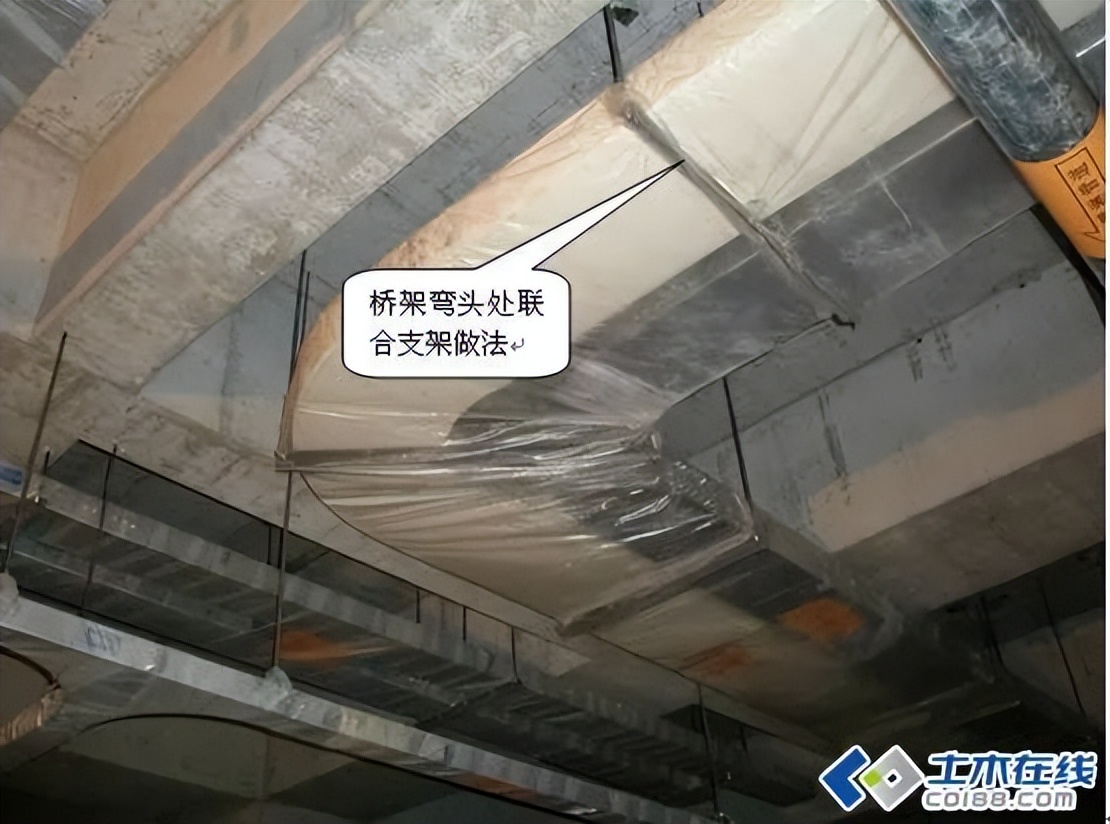

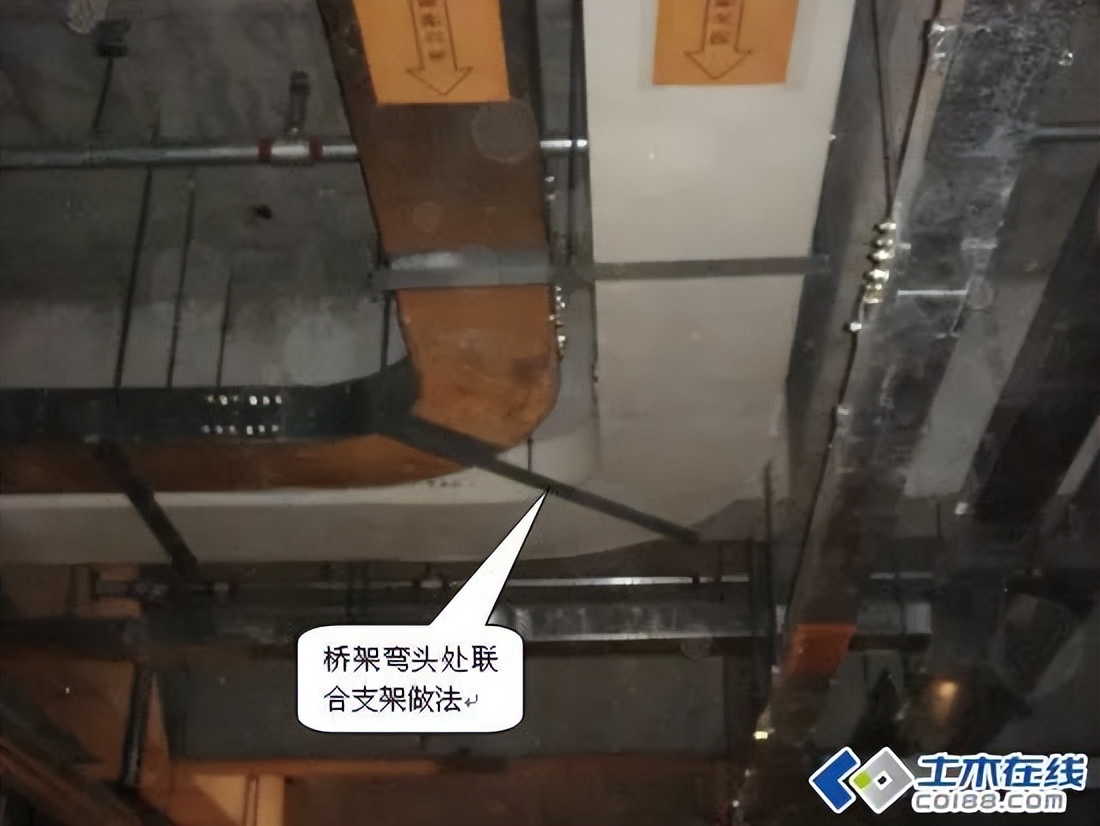

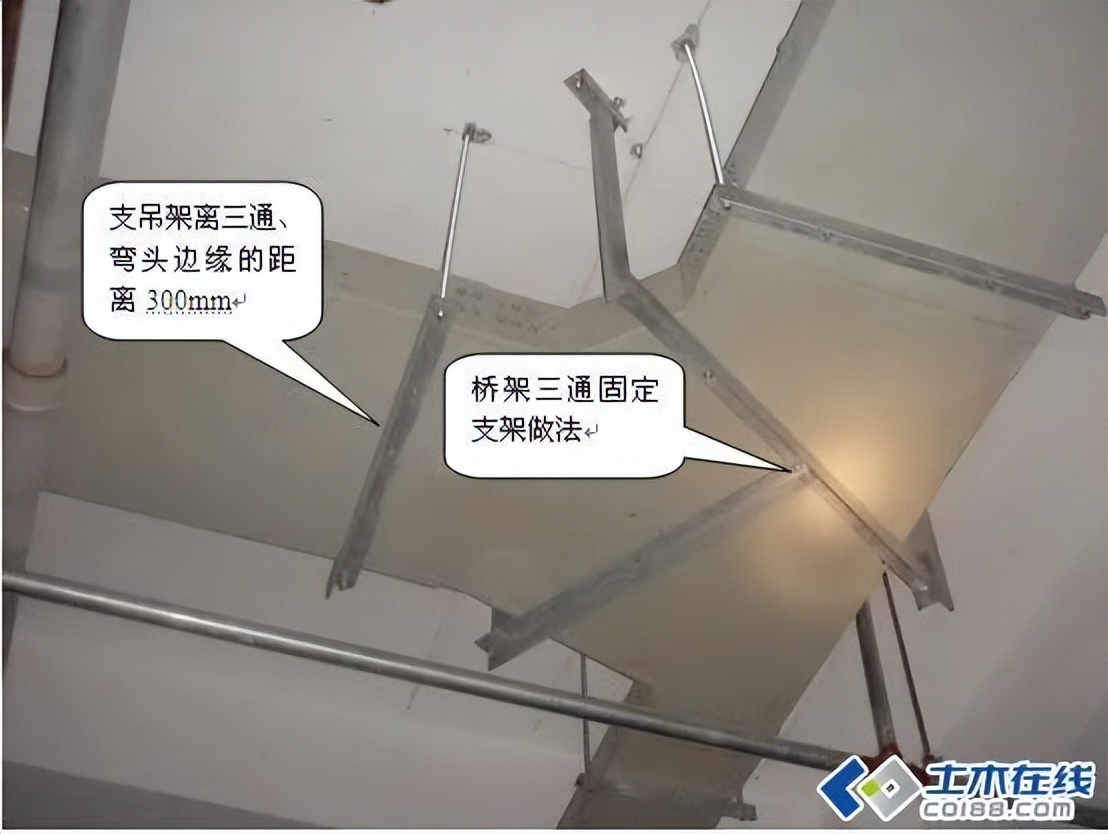

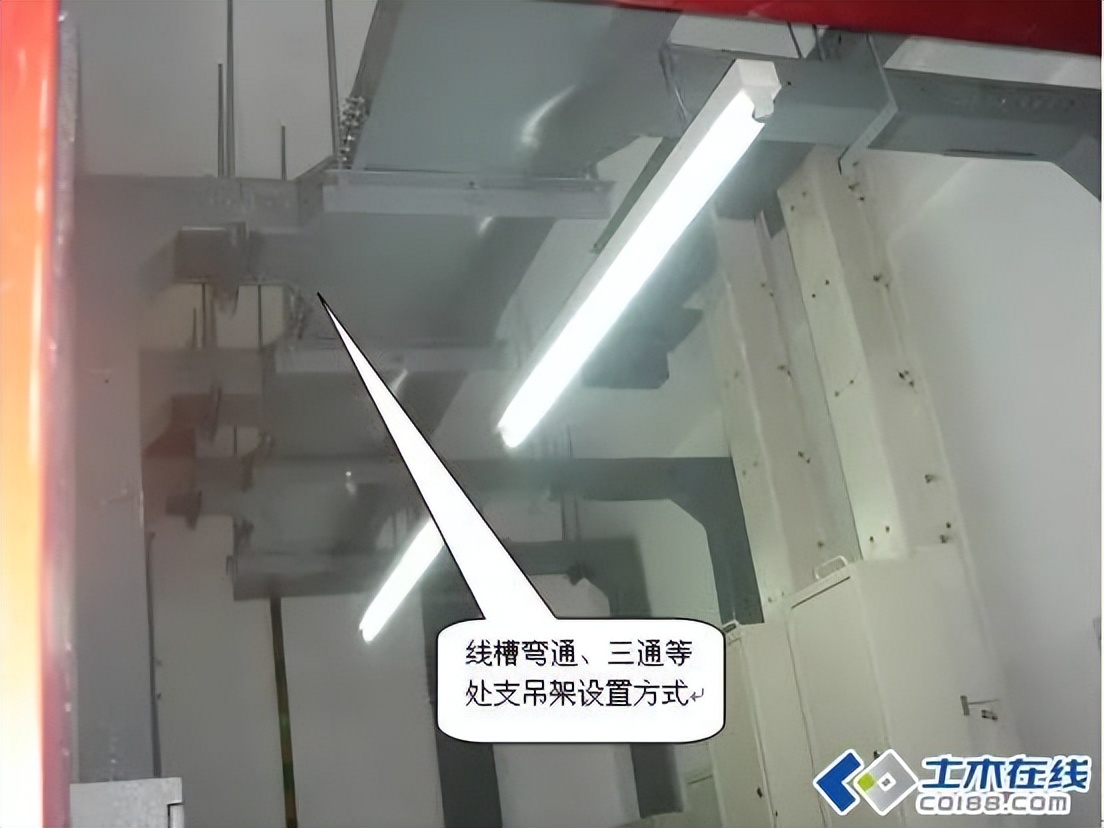

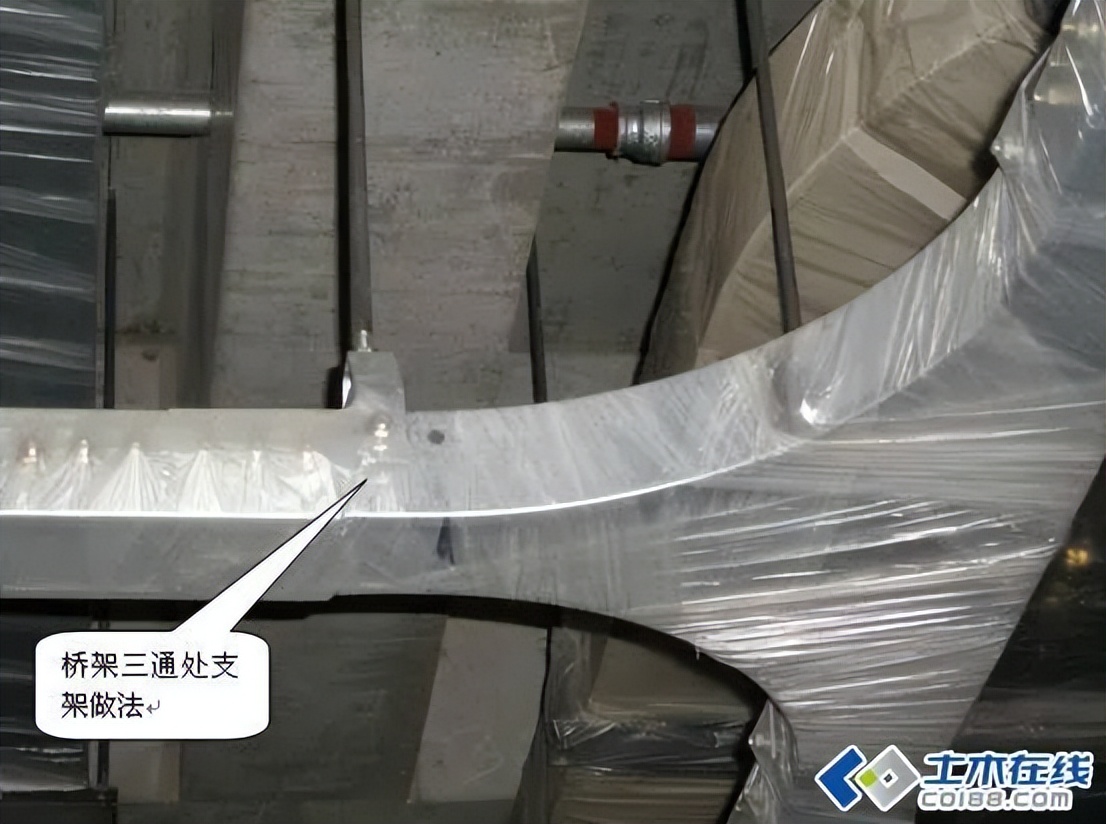

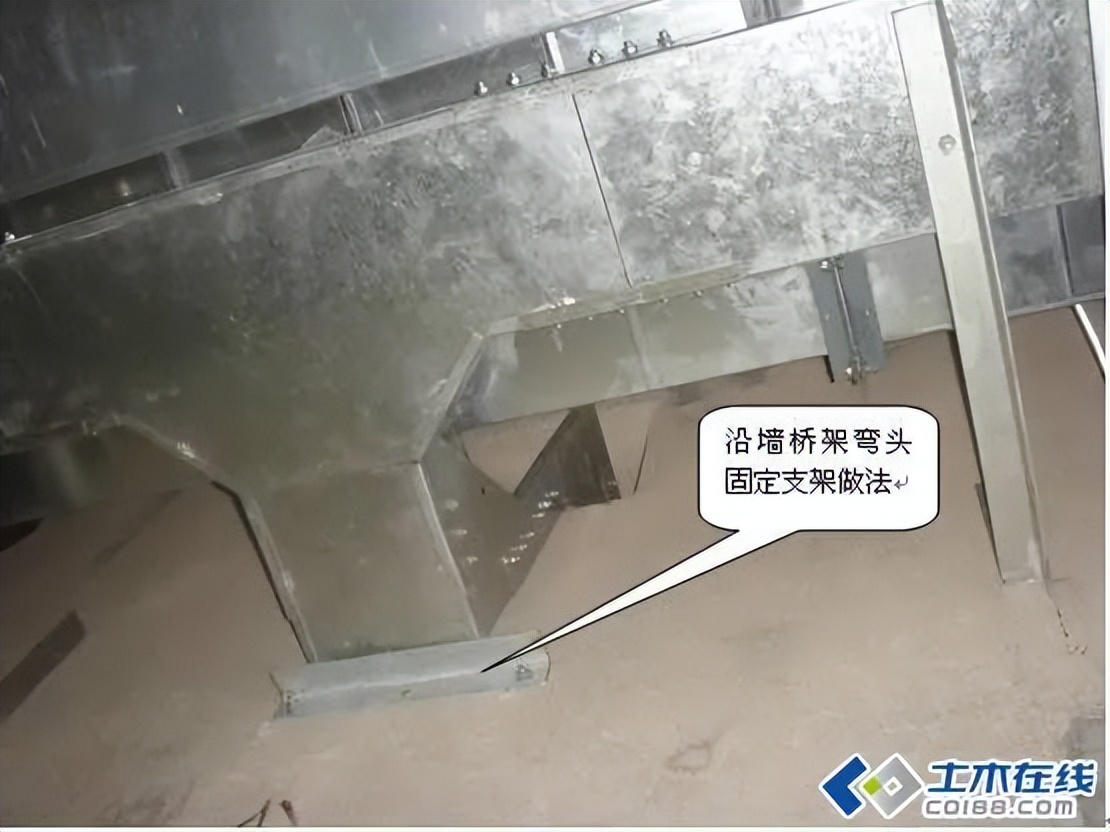

▲ 注意转弯处支架的设置。

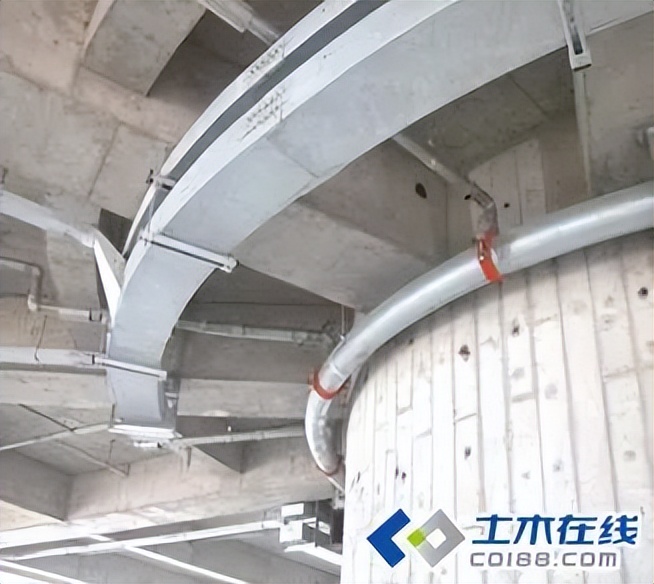

▲ 配电室大型桥架要采用可调式组合支架 大型工程桥架弯曲度要一致。

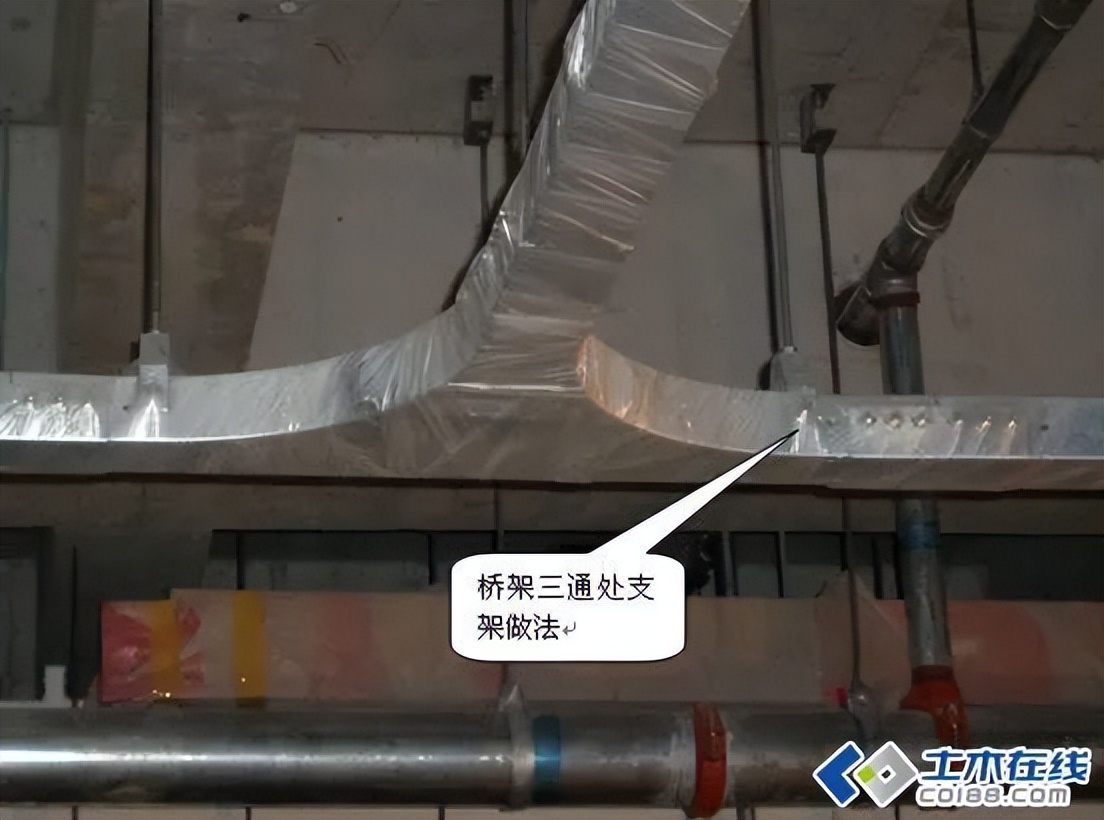

三通变径使用合理
桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩
桥架提早做在上
漂亮的桥架支墩
强调点：
梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。南方地区一般做接地扁铁跟桥架一起。

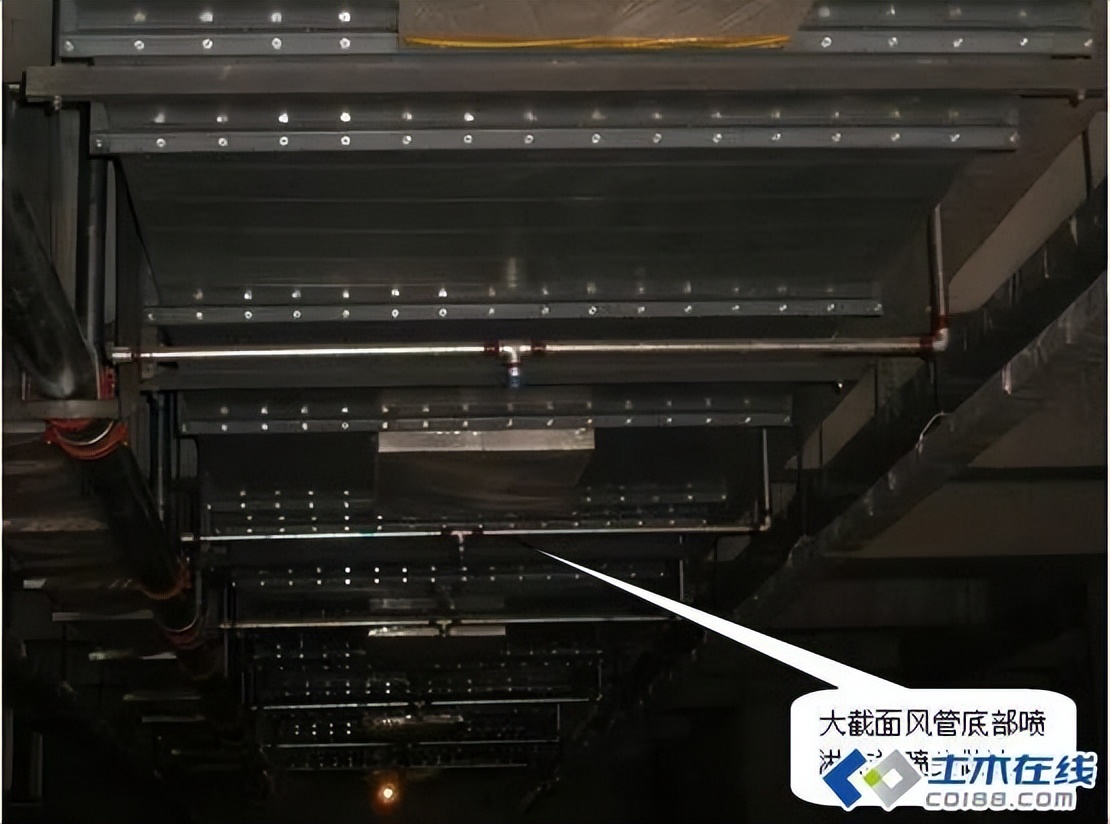

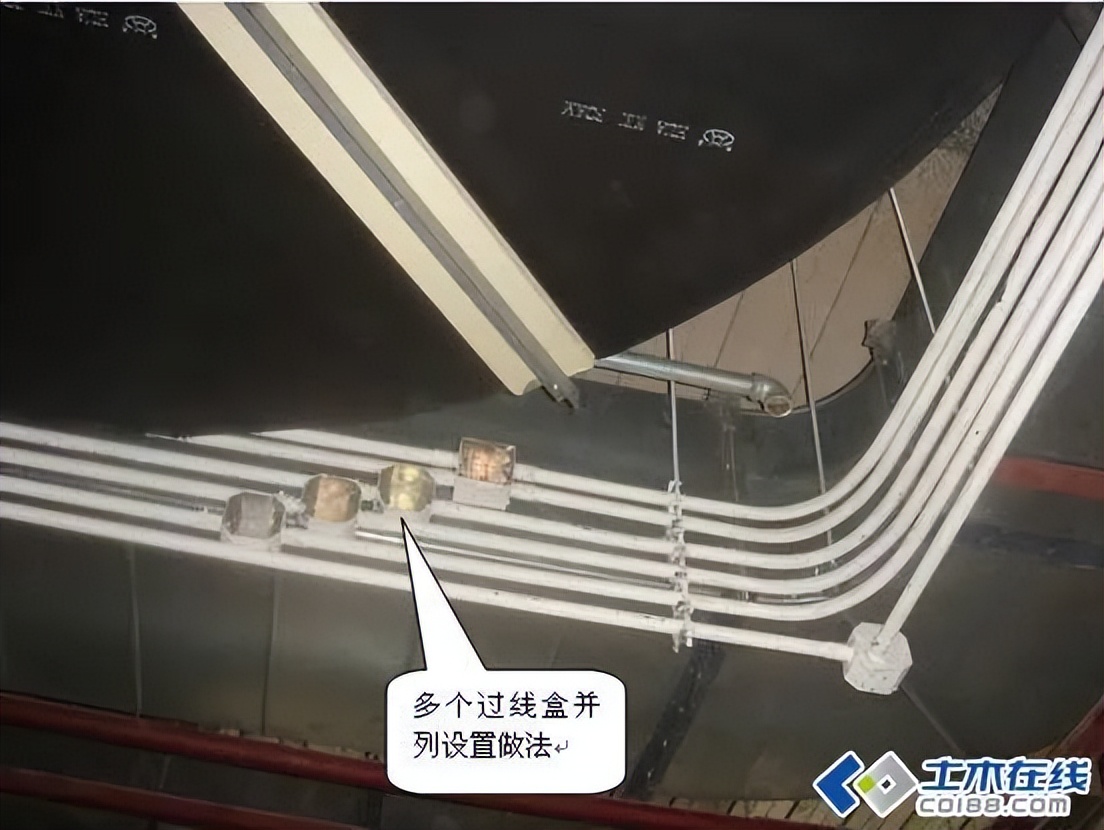

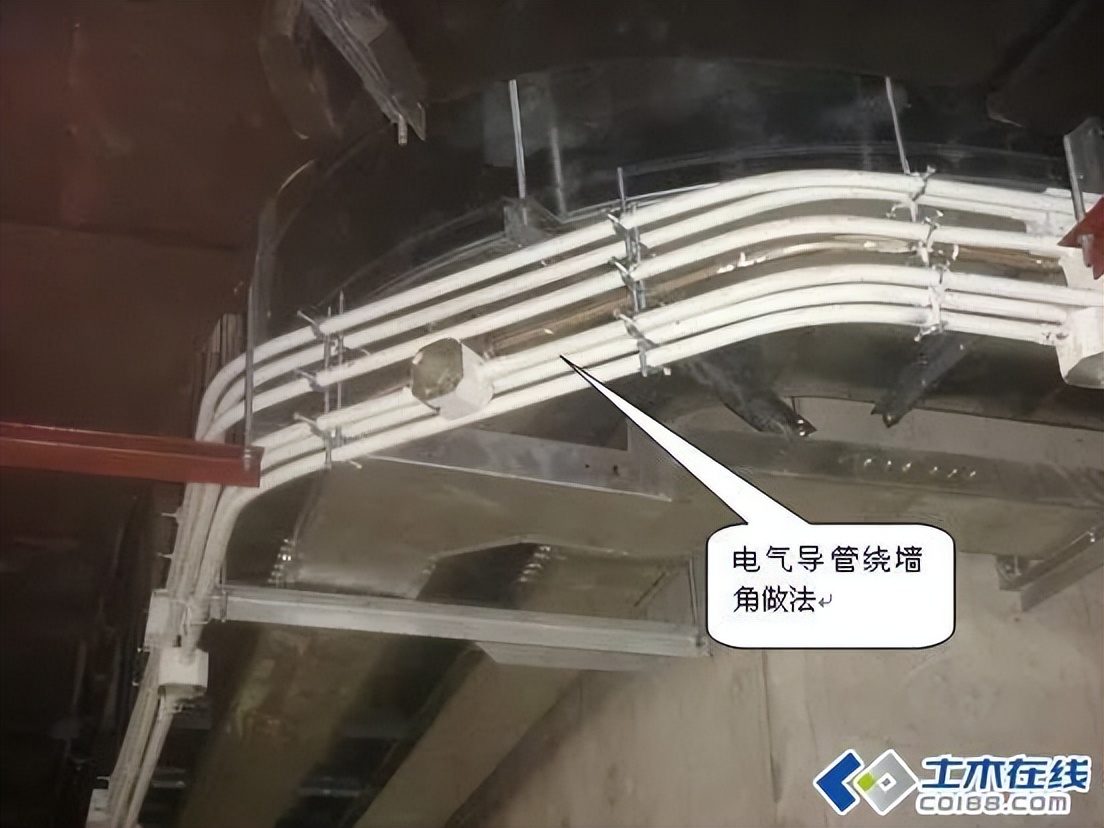

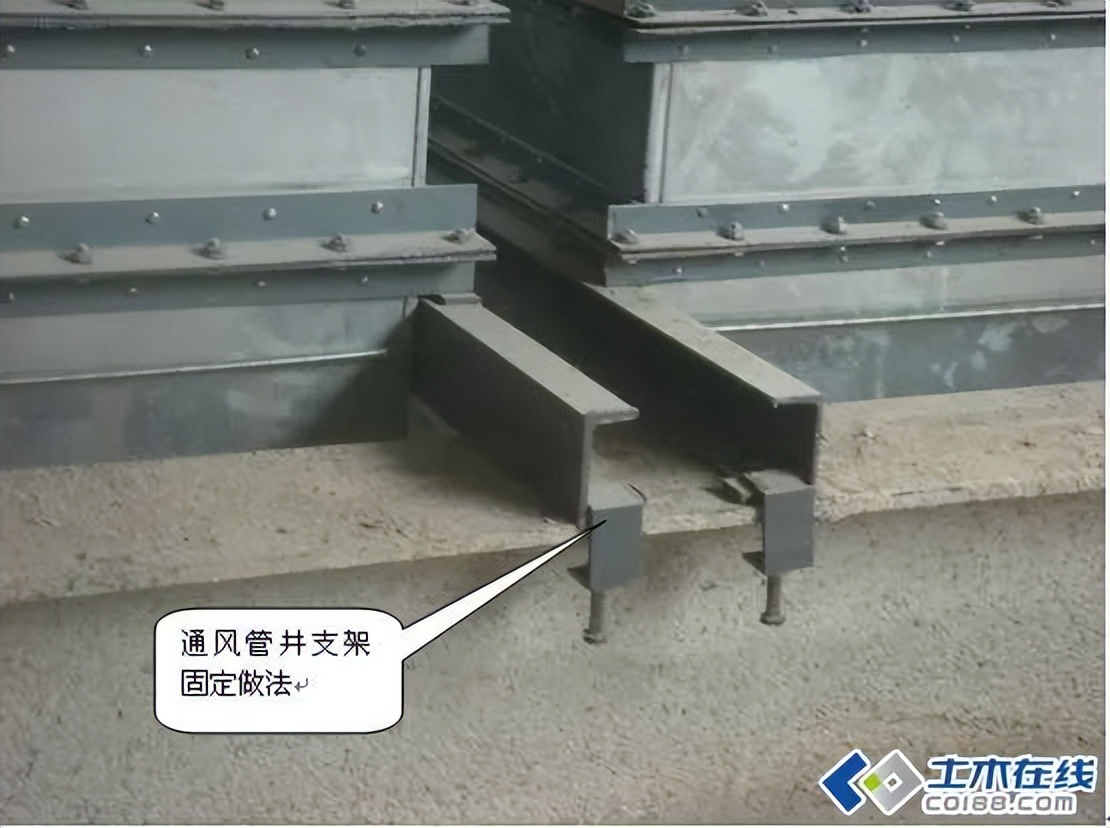

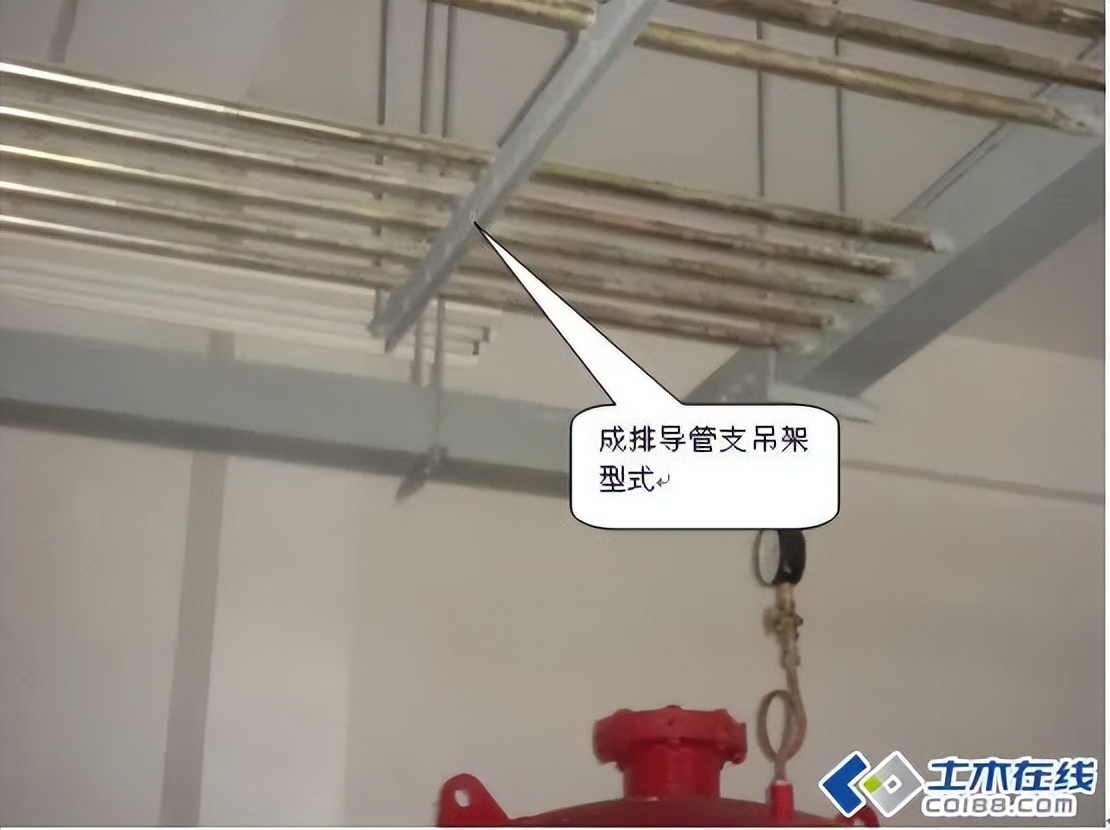

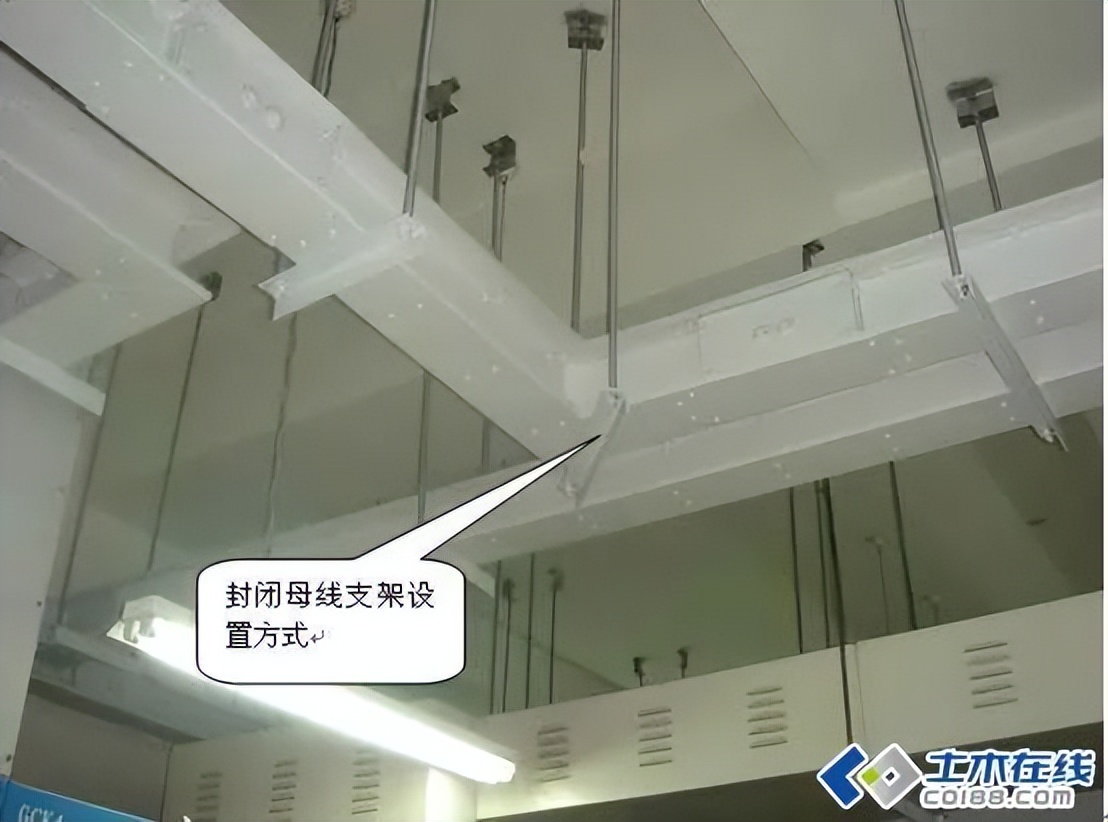

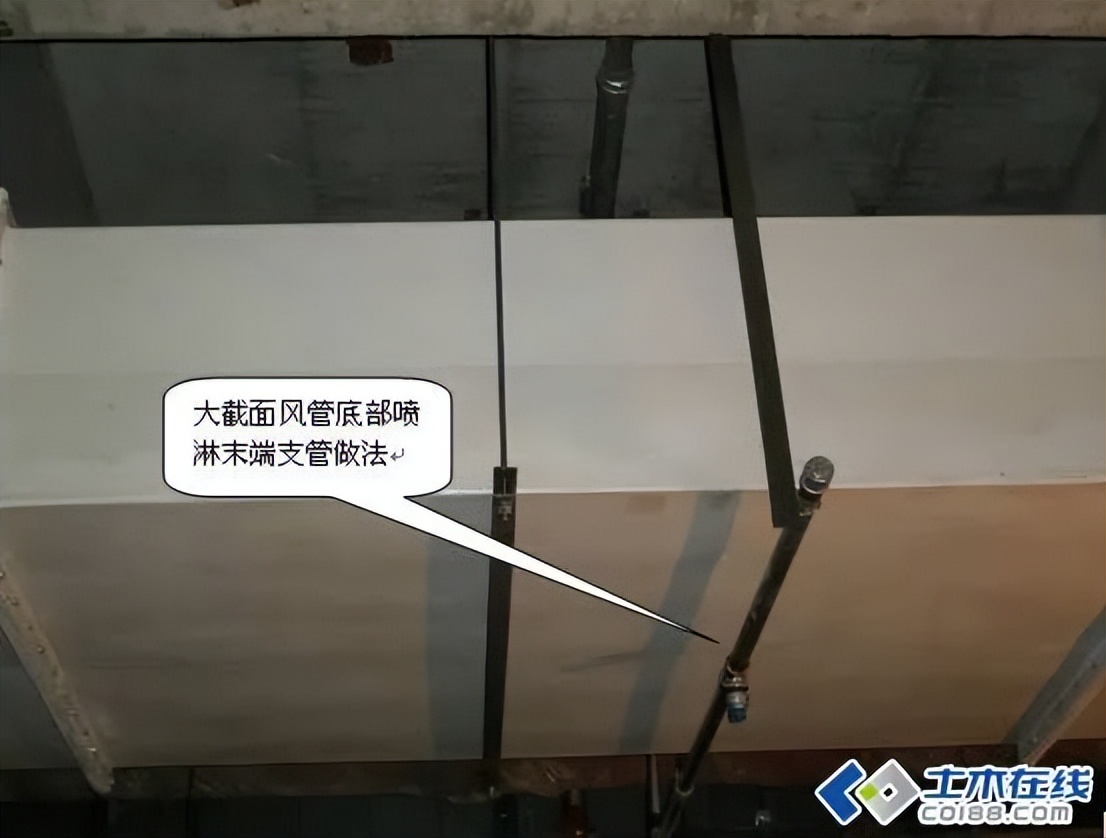

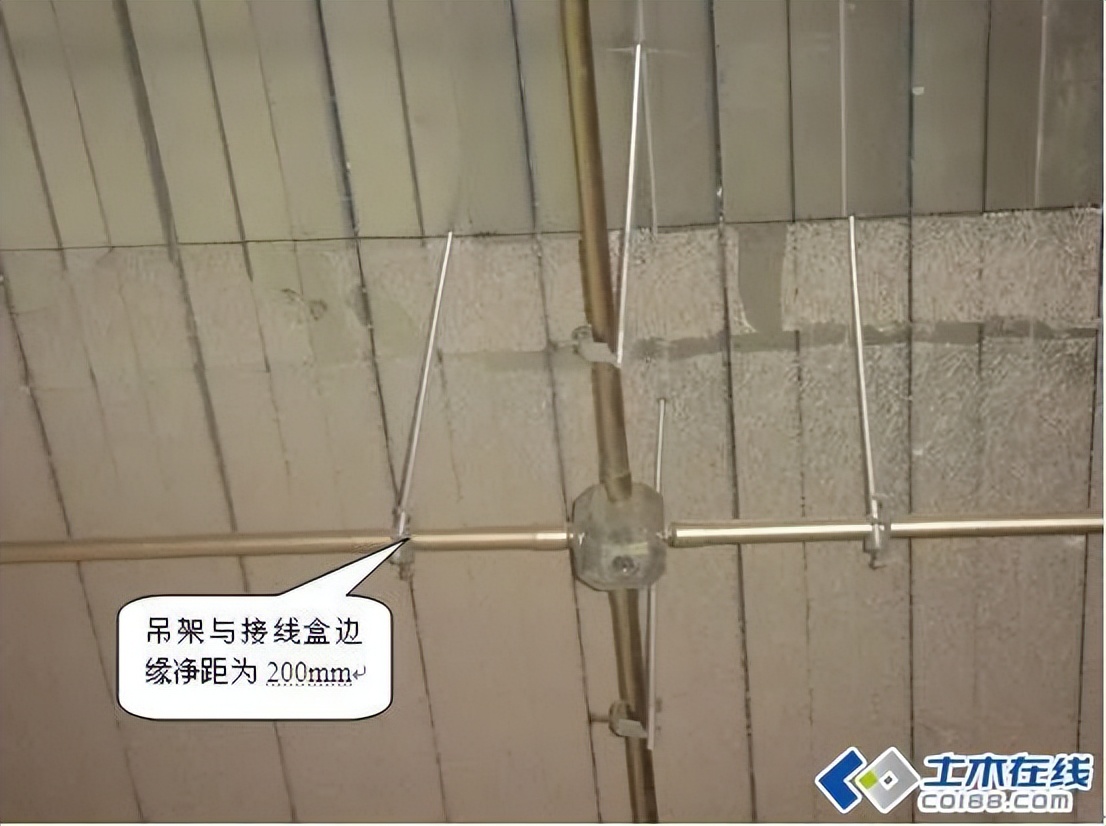

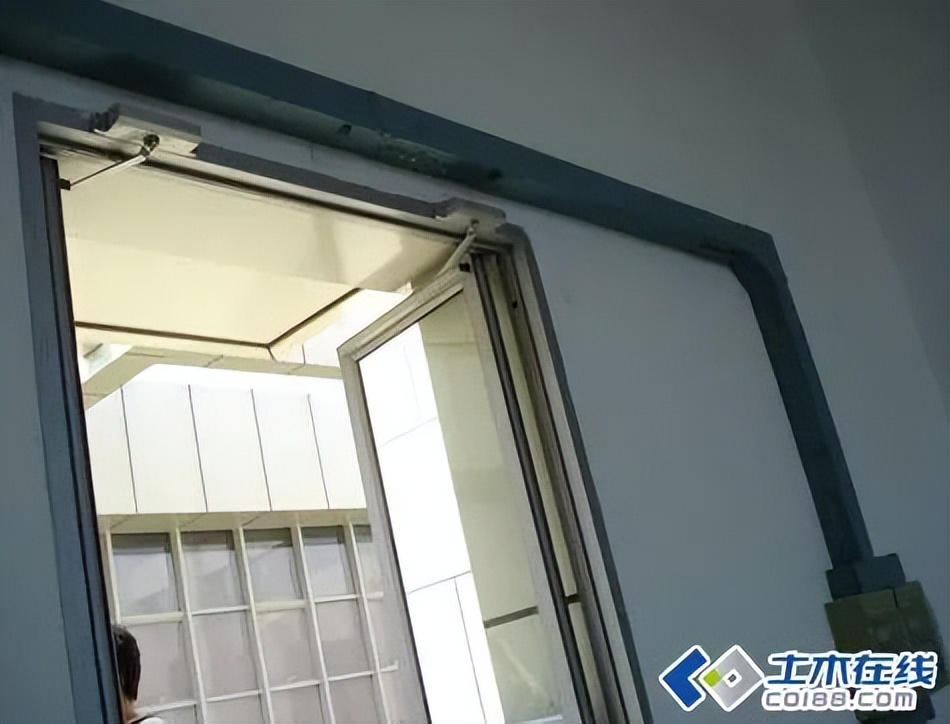

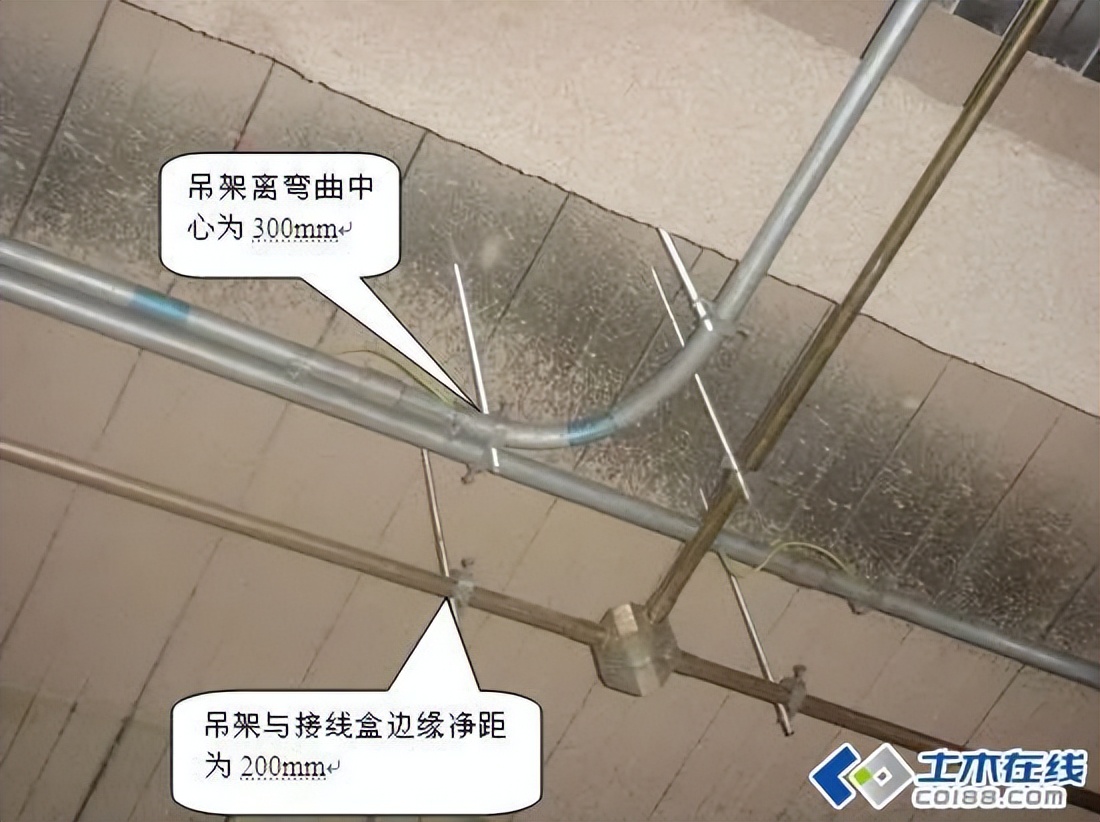

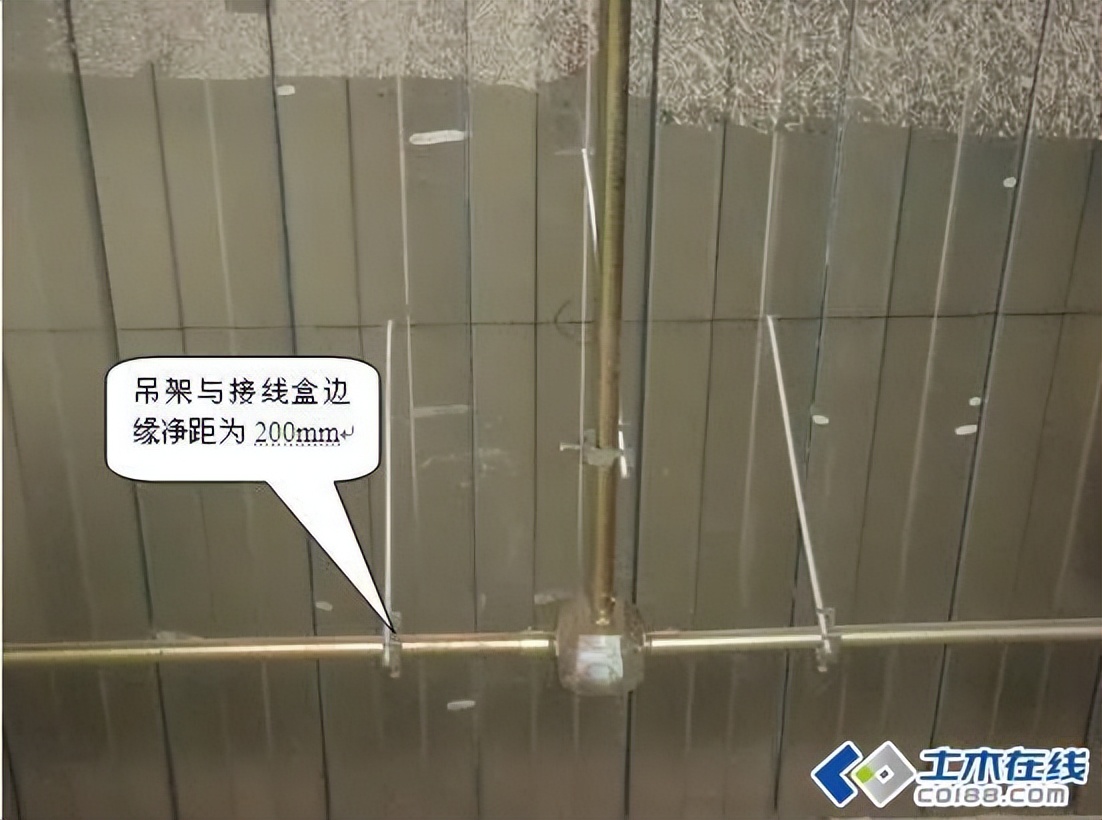

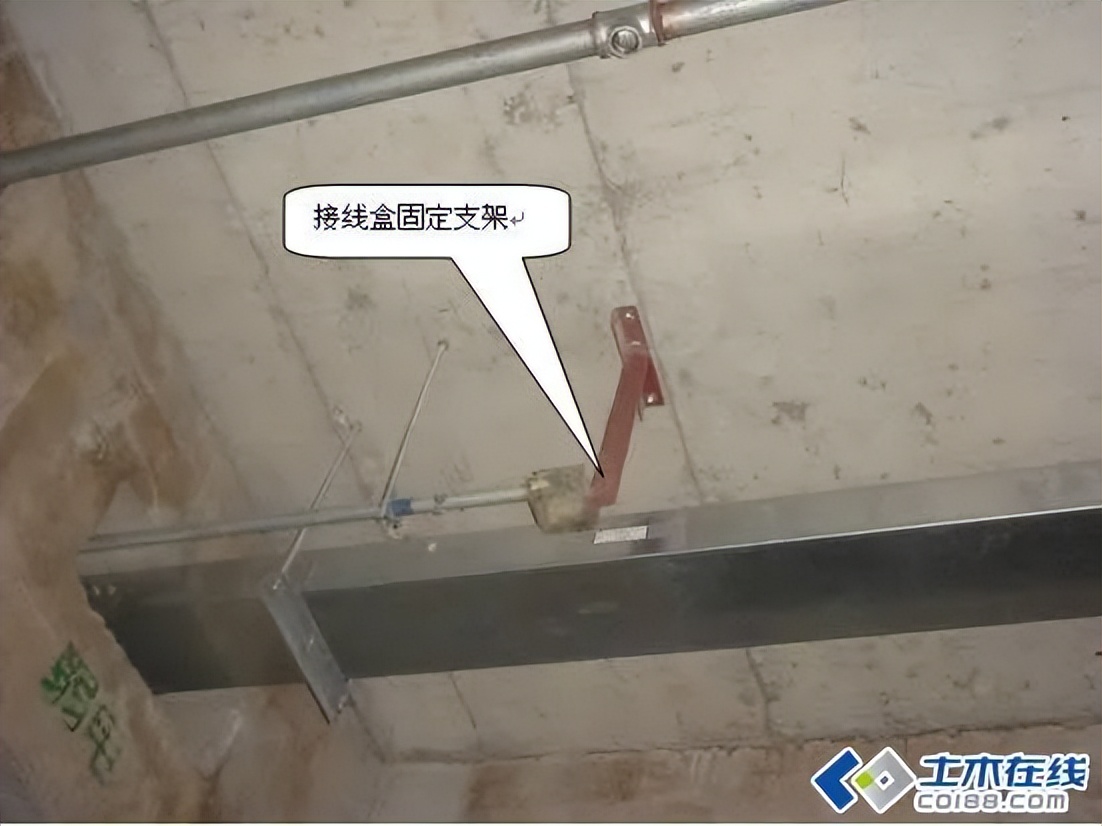

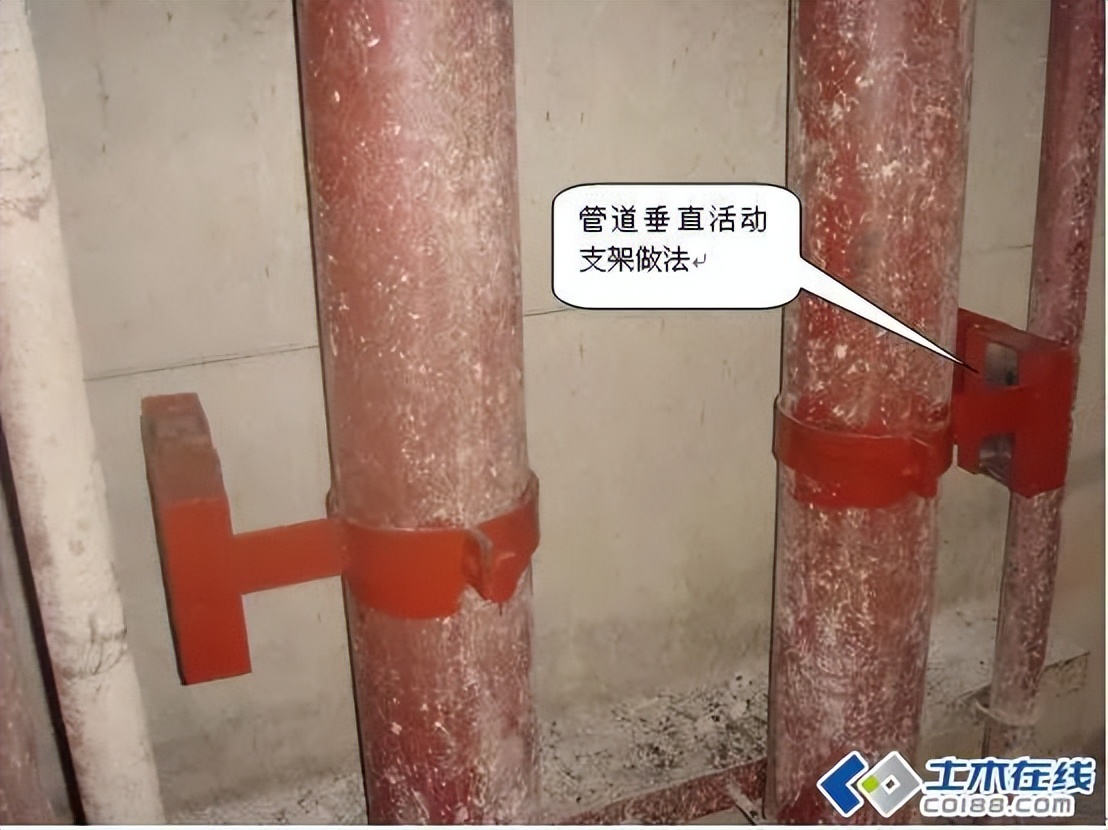

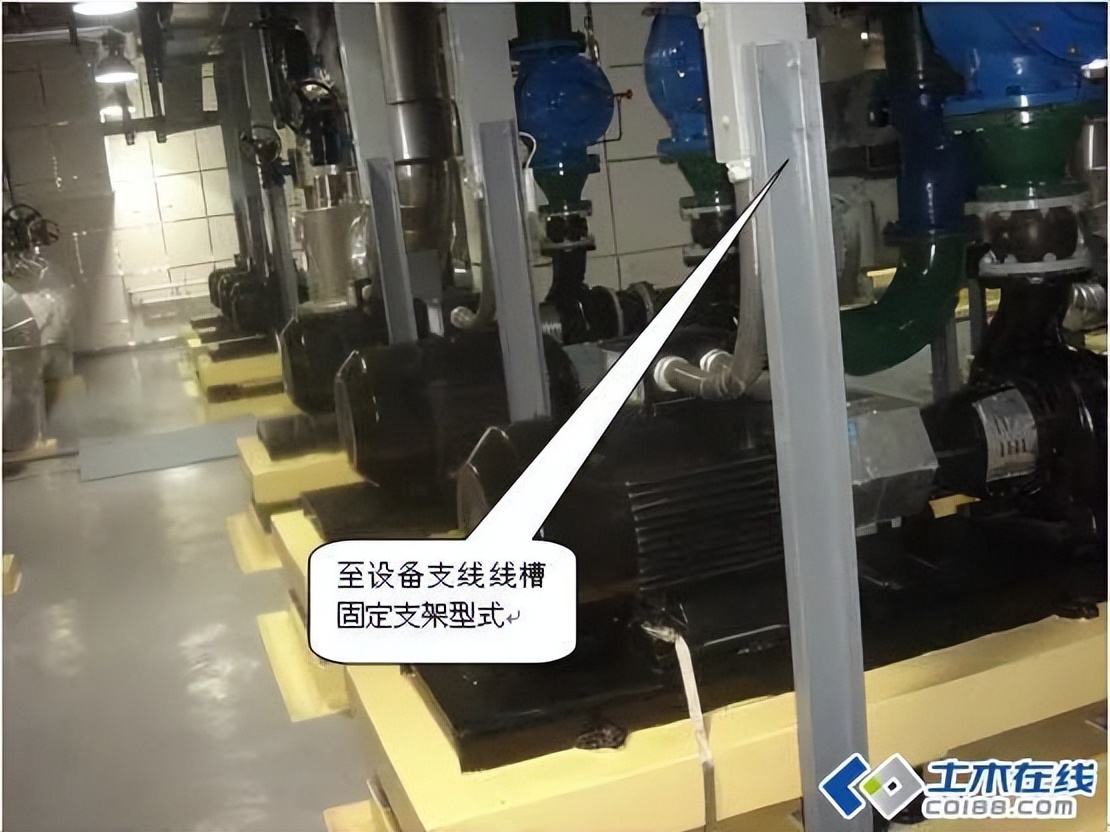

【工程实例】高层机电设备安装（管路安装支架做法）图解
【工程实例】高层机电设备安装（配电箱）图解
配电箱的用途：合理的分配电能，方便对电路的开合操作。有较高的安全防护等级，能直观的显示电路的导通状态。便于管理等。

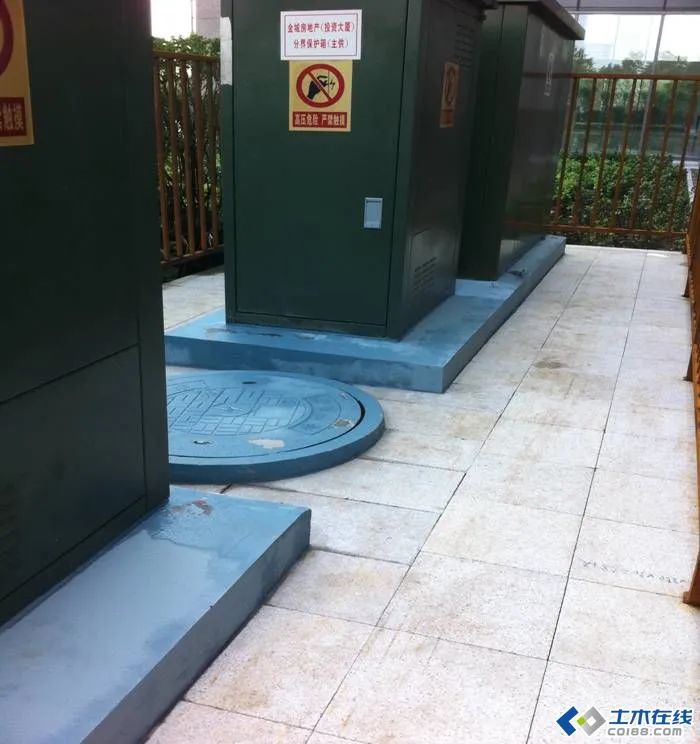

■ 室外箱加护栏、接地、防雨罩；
■ 基础上色，注意美观；

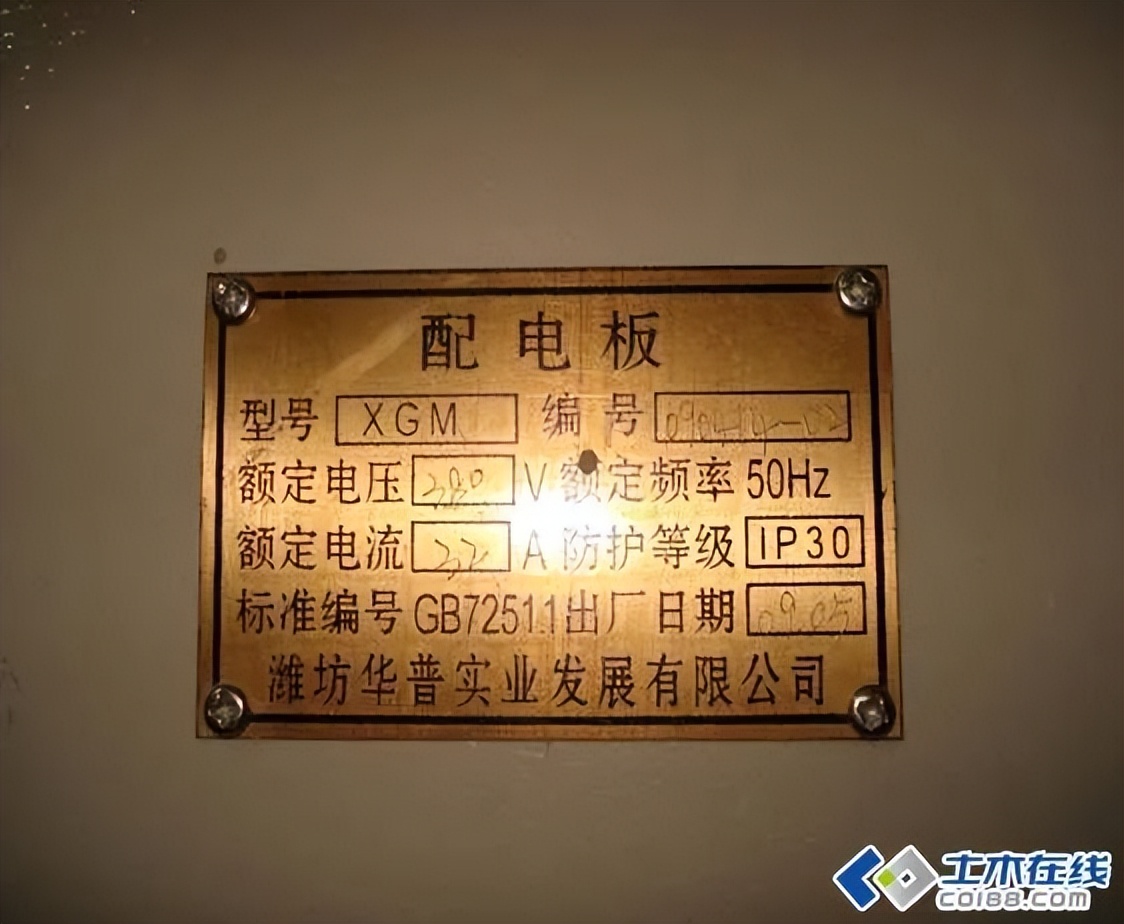

■ 要有铭牌，带3C认证。
常规标准：
■ 额定电压交流1kv及以下、直流1.5KV及以下为低压电器设备、器具和材料；额定电压大于交流1KV、直流1.5kV的为高压电器设备、器具和材料。高压系统的布线和交接试验，必须符合GB50150规定。
■ 接地或接零支线必须单独与相应的干线连接，不允许串联连接。
■ 箱子铁皮厚度要求为1.5mm，户表箱可以1.2mm，大箱及落地柜要适当加厚。浪涌保护器一般采用防雷办或气象局指定产品。
■ 看设计是否加装漏电探测器，配电箱适当预留位置。塑壳开关及漏保要满足设计要求，一般要装设备用开关。
■ 有动力机械的要落实明白设计的动力控制开关的型号及品牌，是双速还是单速控制。
■ 箱里面的设计电线必须符合要求，线径，颜色（与设计A/B/C的相数及颜色相符）。箱内配线不应紧靠开关或箱内设备要落实建筑物实际安装位置的需要。像圈梁、柱子、门口、剪力墙等等造成的缺陷。要考虑配电箱的质监站检测费用。
■ 外皮及锁具的要求：铁壳控制及暗明锁要求。
■ 要落实主分箱的电流A数及漏保数量及动作时间及极限电流。落实好开关的功能及单双极。

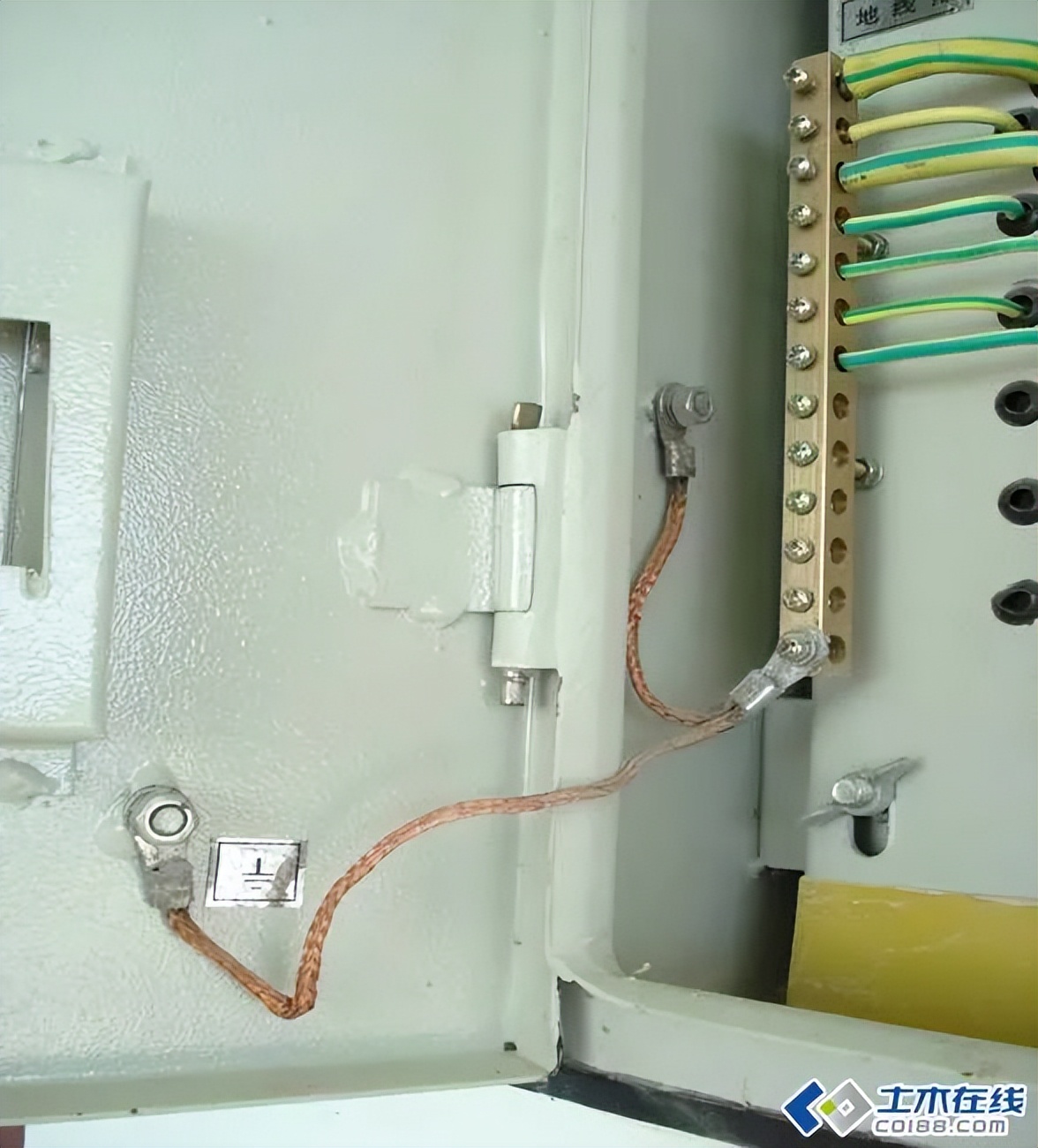

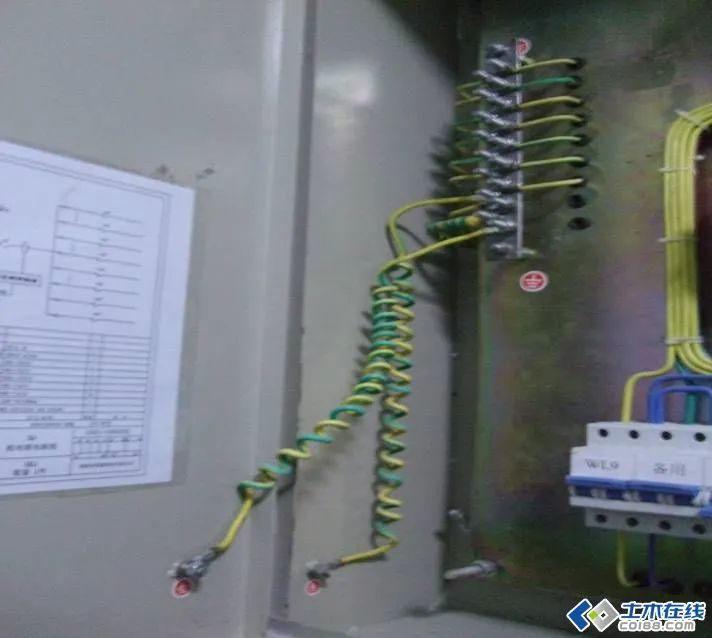

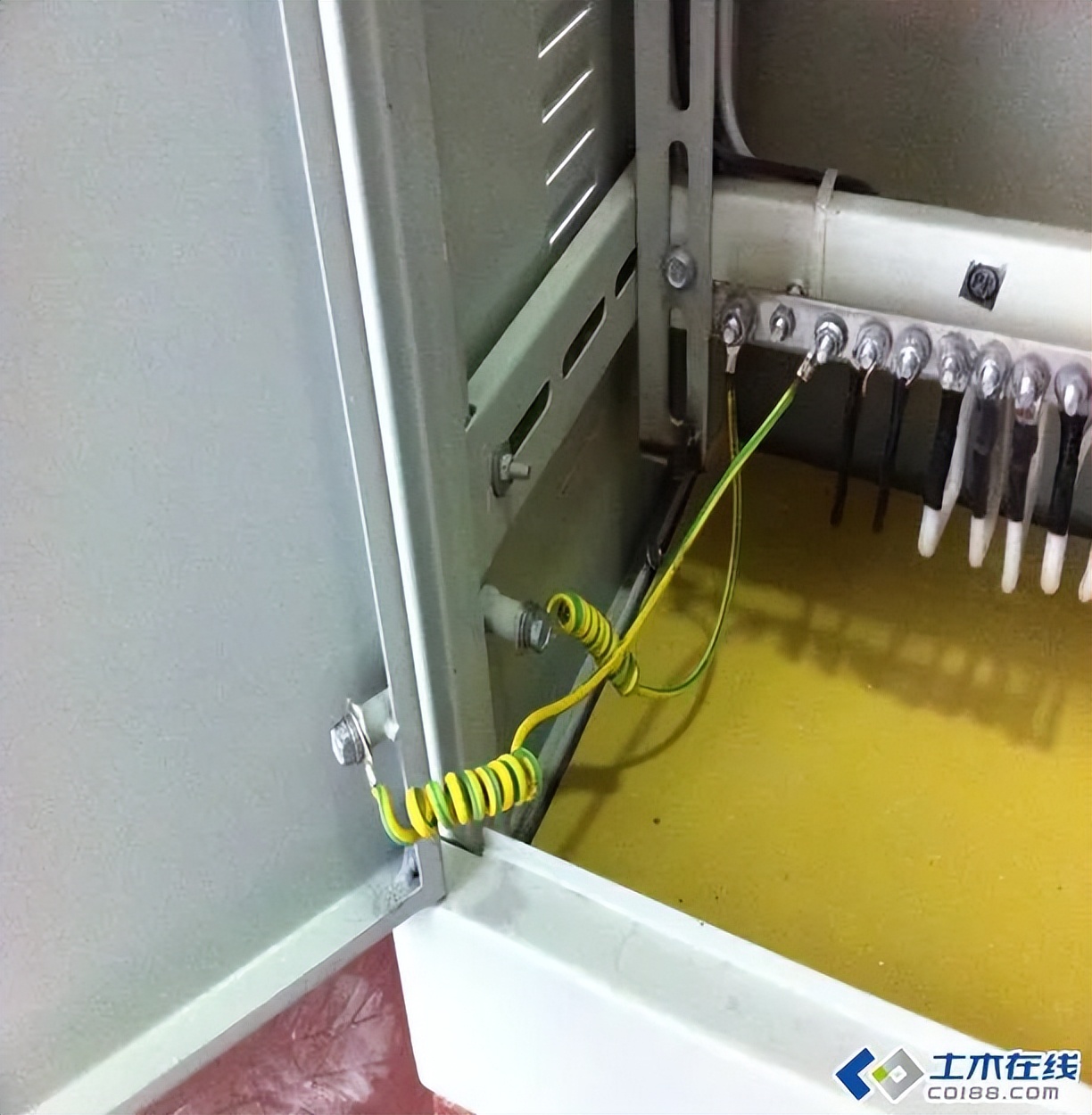

■ 配电箱箱壳的并联接地线，配电柜底部最好加设绝缘板。
■ 零、地线排整齐有序（必须有小平垫、弹簧垫；压线顺序方向正确）；
■ 箱及壳并联跨接。

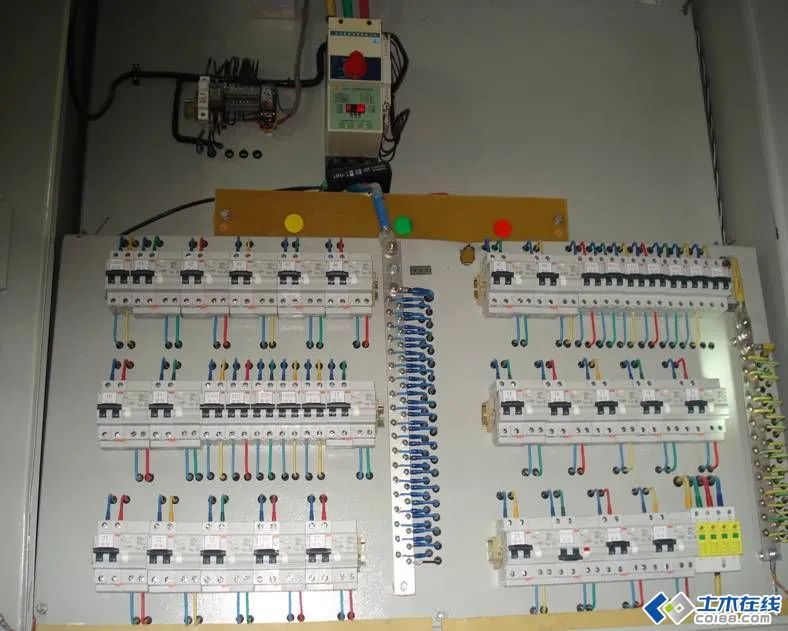

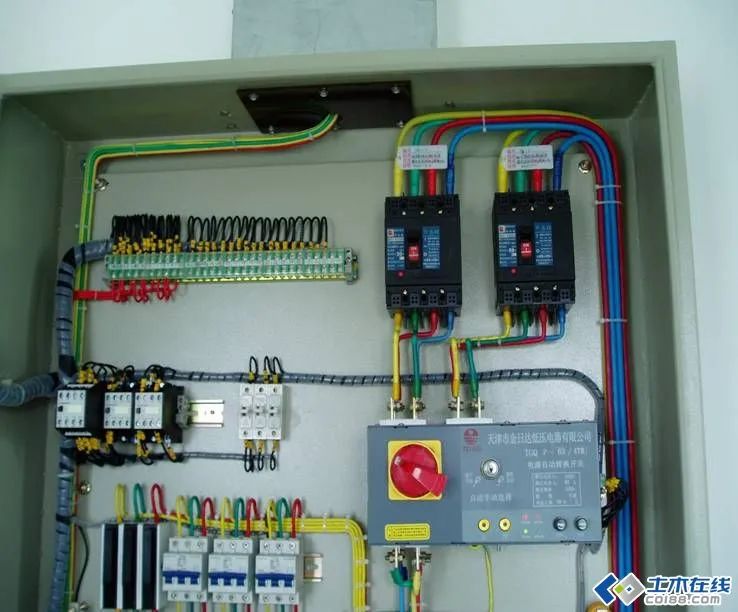

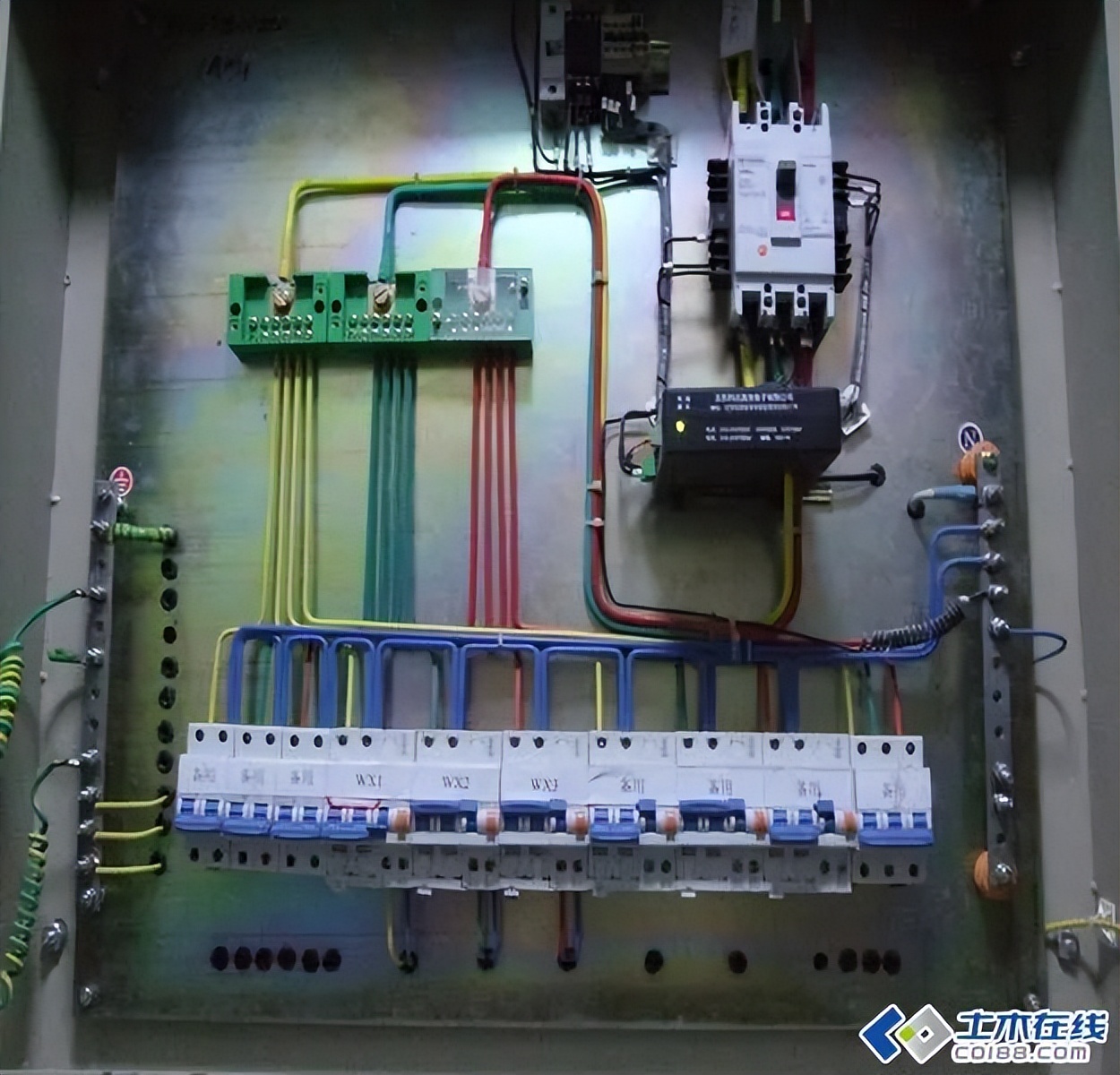

配线整齐
规定：
■ 配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧，二次线路的电阻值大于1M欧；
■ 漏电保护装置动作电流不大于30mA，动作时间不大于0.1S；

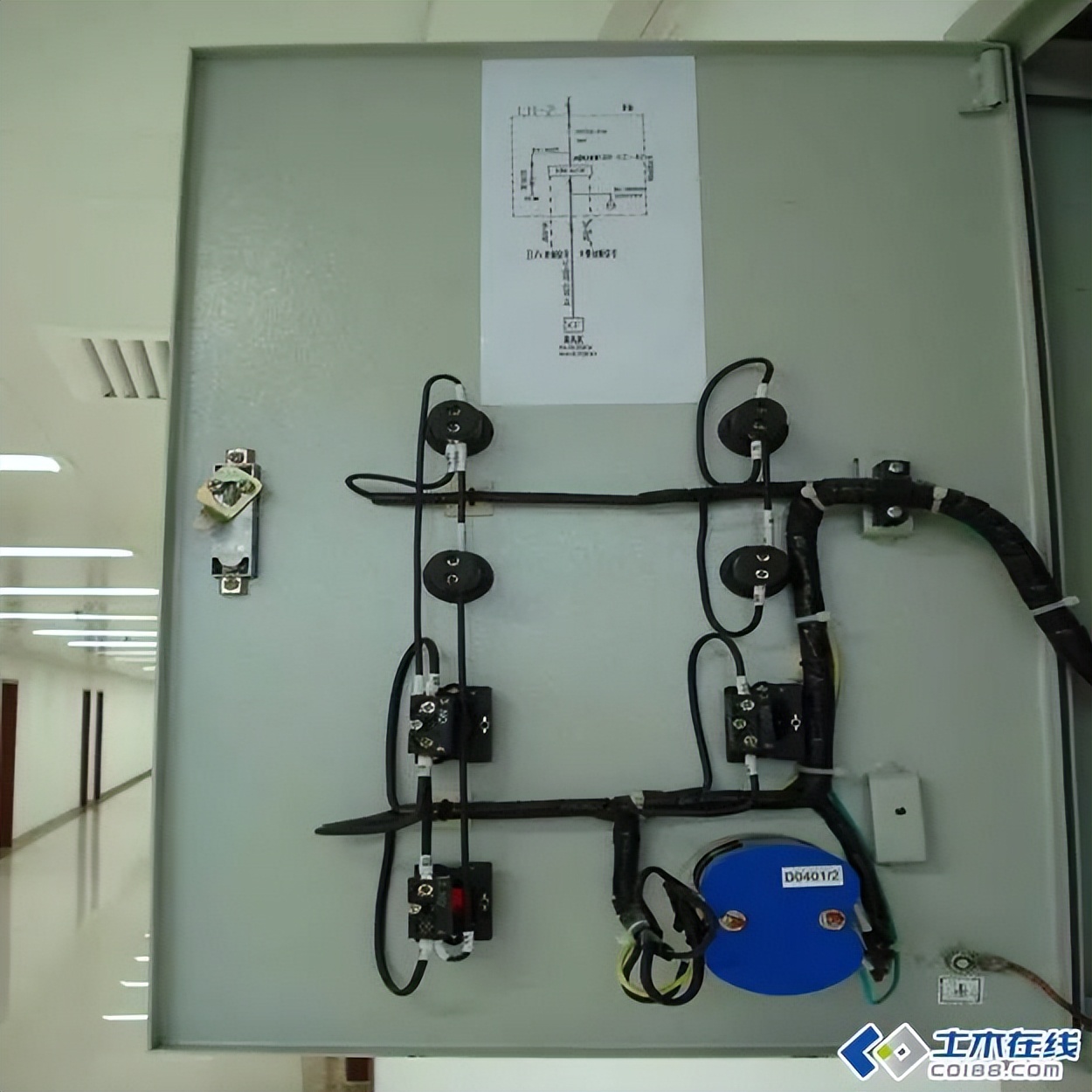

■ 连接箱盘面板上的电器及控制台等可动部位的电线应采用多股铜芯线并留有余量，线束外套塑料管加强绝缘，成束绑扎，不同电压等级，不同控制回路应分别绑扎，标识明确，与电器连接时，端部铰接，且有不开口的终端端子或搪锡，不松散、断股。
■ 可转动部位的两端用卡子固定牢固；

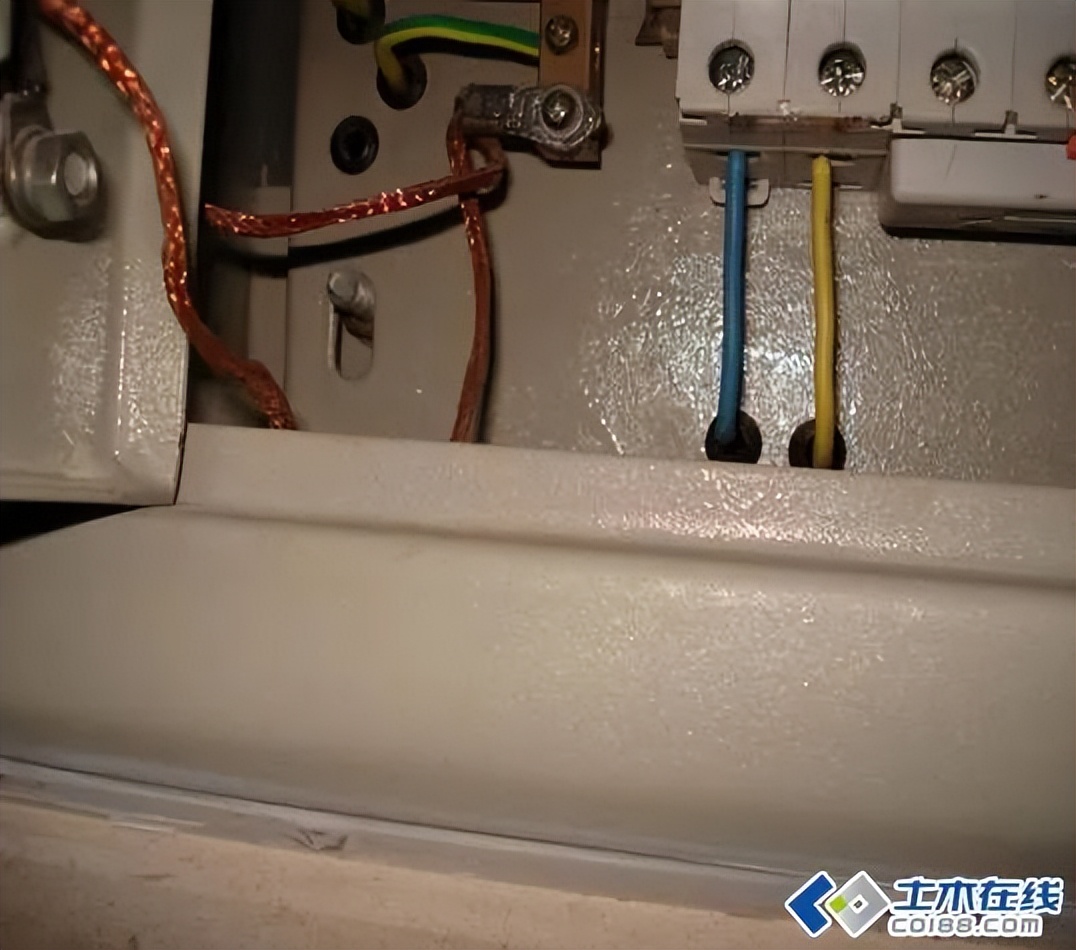

■ 配电箱及箱壳跨接线。

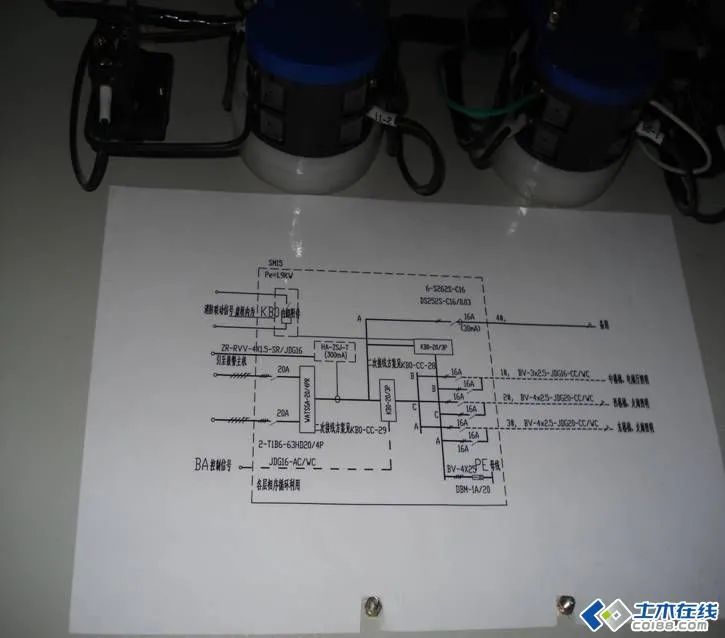

■ 线路图覆膜，永久性强；
■ 配电箱电缆标明引入位置及回路、缆内线径及去向。
二次线的绑扎

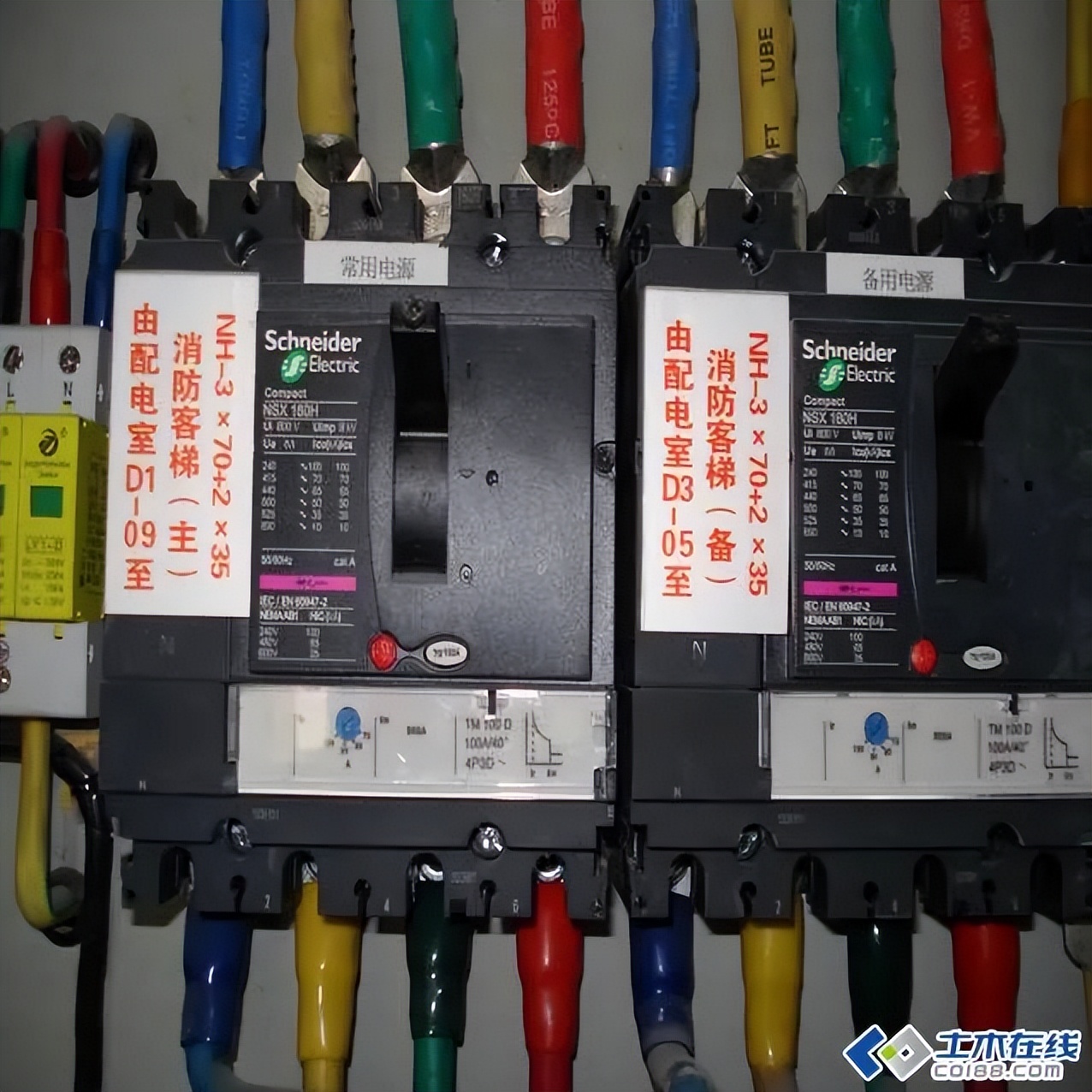

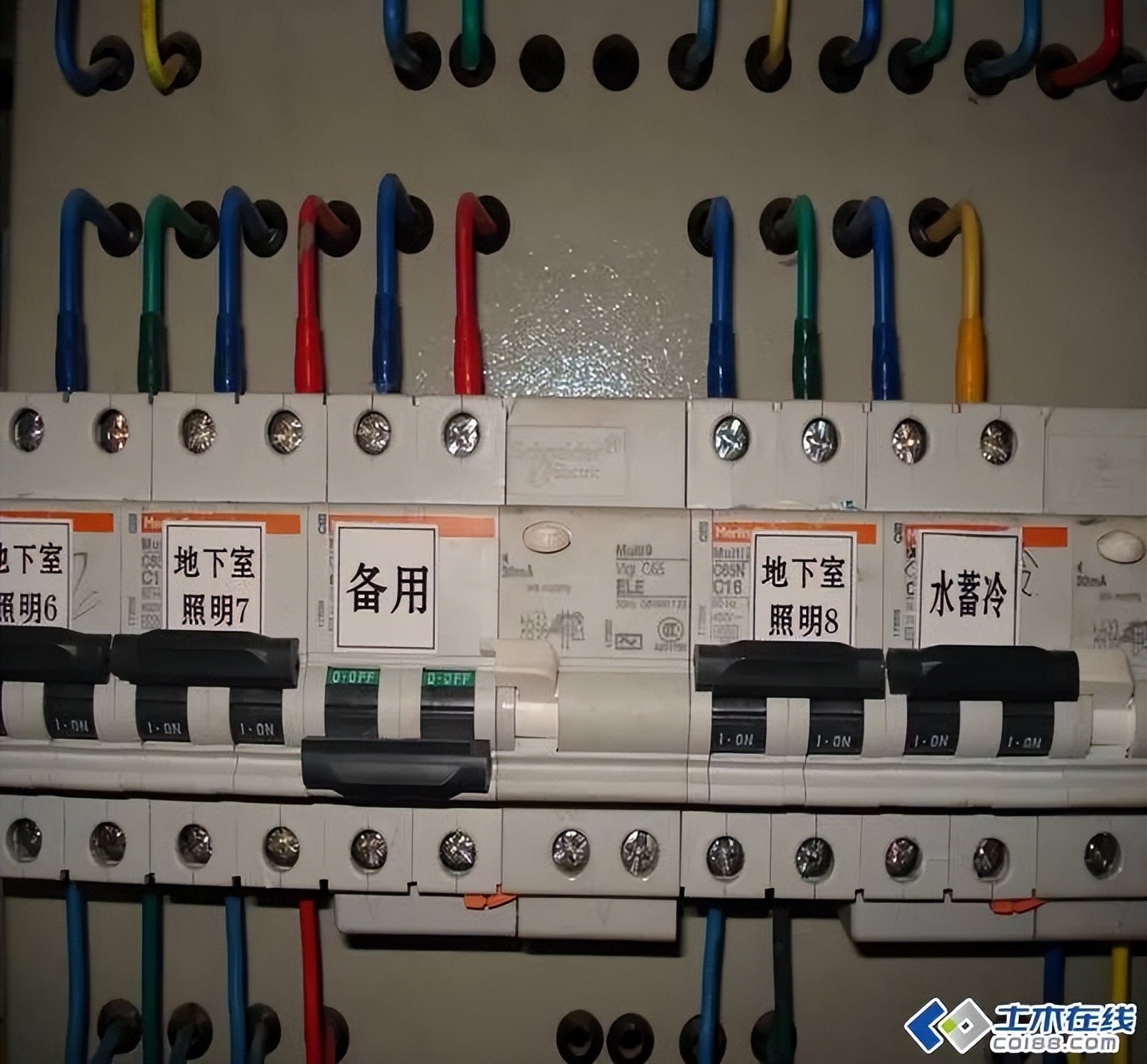

1、开关表识要打印线端套热缩管
2、不能用配电箱做桥架支架
配电箱位置：
■ 为了保证使用安全，配电箱与采暖管道距离不应小于300mm；与给排水管道不小于200mm；与煤气管、表不应小于300mm。
■ 配电箱不应设在散热器上方，也不应安装在水池的上下侧，如果必须安装在水池两侧的，要有防水、放电措施。
■ 配电箱不应设在楼梯踏步的侧墙上。配电箱如安装在墙角处，其位置应能保证箱门向外开启180℃。配电箱也不宜设在建筑物的纵横墙交接处，不宜设在建筑物外墙内侧，防止室内、外温差变化大，箱体结露产生不安全。普通砖砌体墙，在门、窗、洞口旁设置配电箱时，箱体边缘距门、窗、洞口边缘不宜小于370mm。
■ 宽度300mm及其以上的配电箱，其顶部要设置过梁。
1、动力箱二次线归顺整齐，带电箱盖跨接良好；
2、消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的 供电，应在其配电线路的最末一级配电箱处设置自动切换装置。

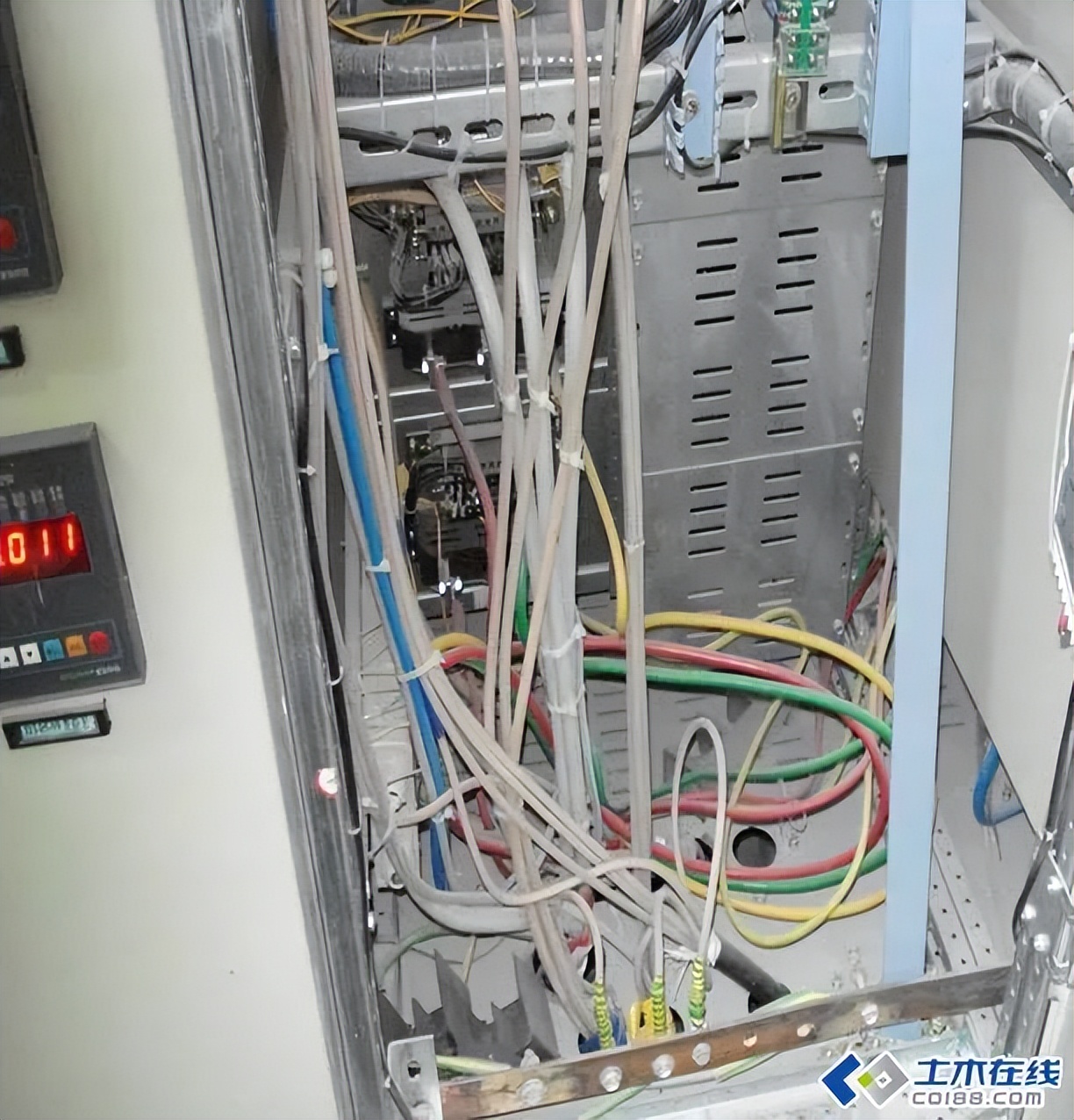

配电混乱，不讲究，随意拉扯
必须考虑加装防雷的浪涌保护器
电源线路浪涌保护器安装应符合下列规定：
■ 电源线路各级浪涌保护器应分别安装在被保护设备电源线路的前端，浪涌保护器各接线端应分别与配电箱内线路的同名端相线连接；
■ 浪涌保护器接地端应与配电箱保护接地线接地端子板连接，配电箱接地端子板应与所处防雷区的等电位接地端子板连接；
■ 各级浪涌保护器连接导线应平直，其截面积与保护器应相匹配，长度不超过0.5m；
■ 带有接线端子的电源线路浪涌保护器应采用压接；
■ 带有接线柱的浪涌保护器宜采用线鼻子与接线柱连接。

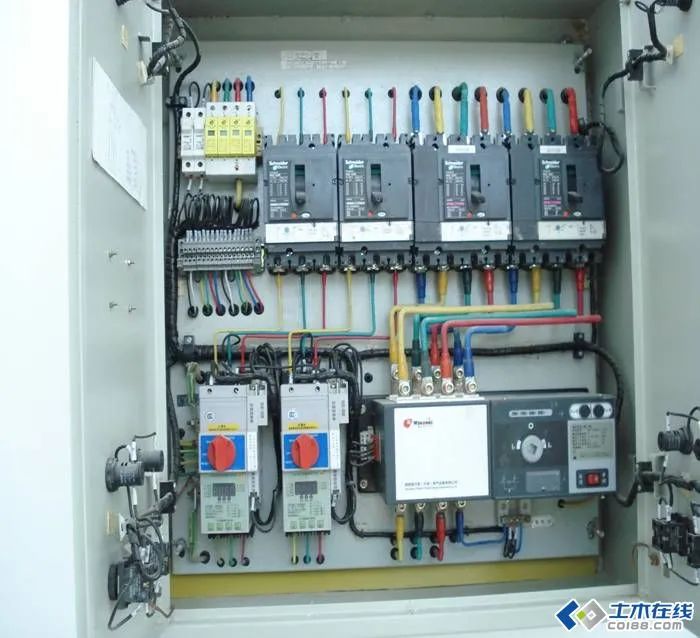

配线比较到位

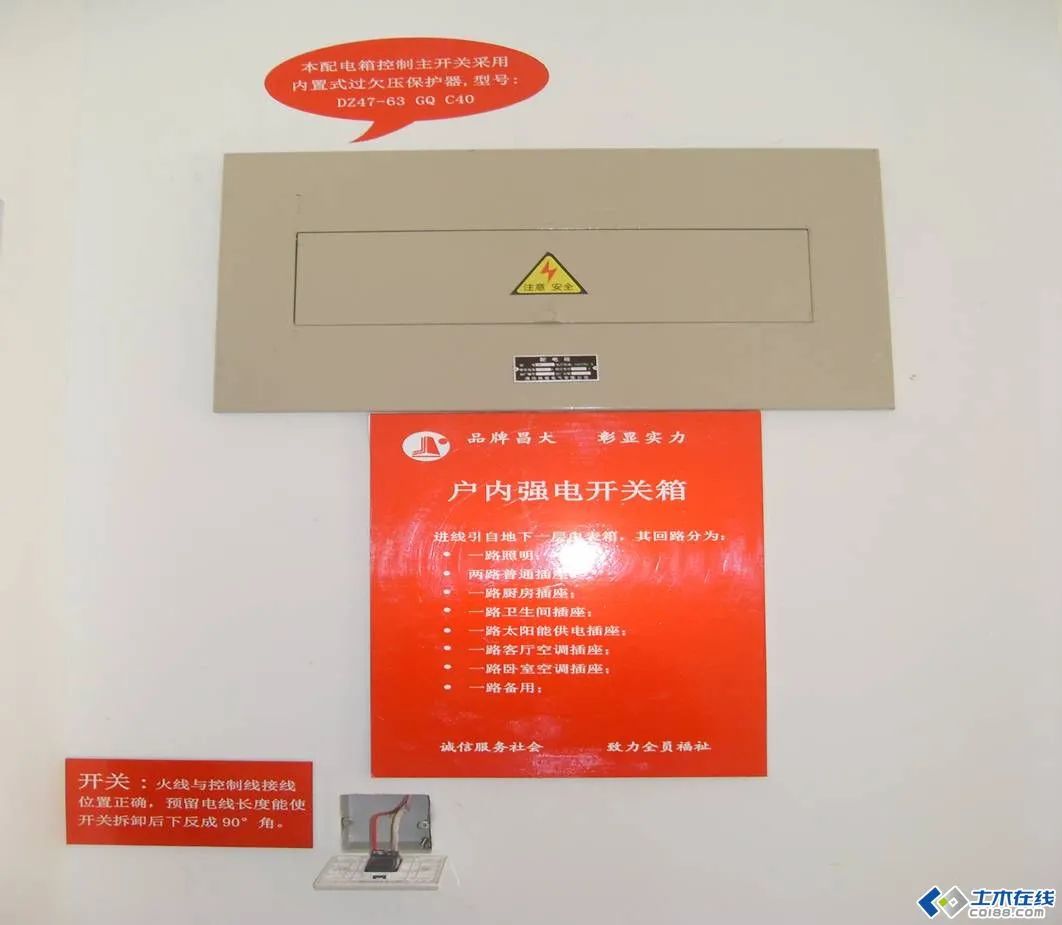

开关箱
保护器
线长强调：
■ 不同回路的PE线不能压接在同一端子上，无法保证每一回路的用电安全；
■ 金属线槽、桥架不能作为其他设备接地的连续导体；
■ 插座PE线不能串接；
■ 电缆中用于接地的PE线端头部没用热缩管或黄绿相间的色带标识；
■ 住宅开关箱要加过欠压保护器；
■ 配电箱预制敲落孔铁片掉后要封堵，进线口要有护口或护套；
■ 汇流排的一个端子最多压两根线-要用搪锡和线鼻子。
• 【工程实例】高层机电设备安装（其他注意的细节）图解

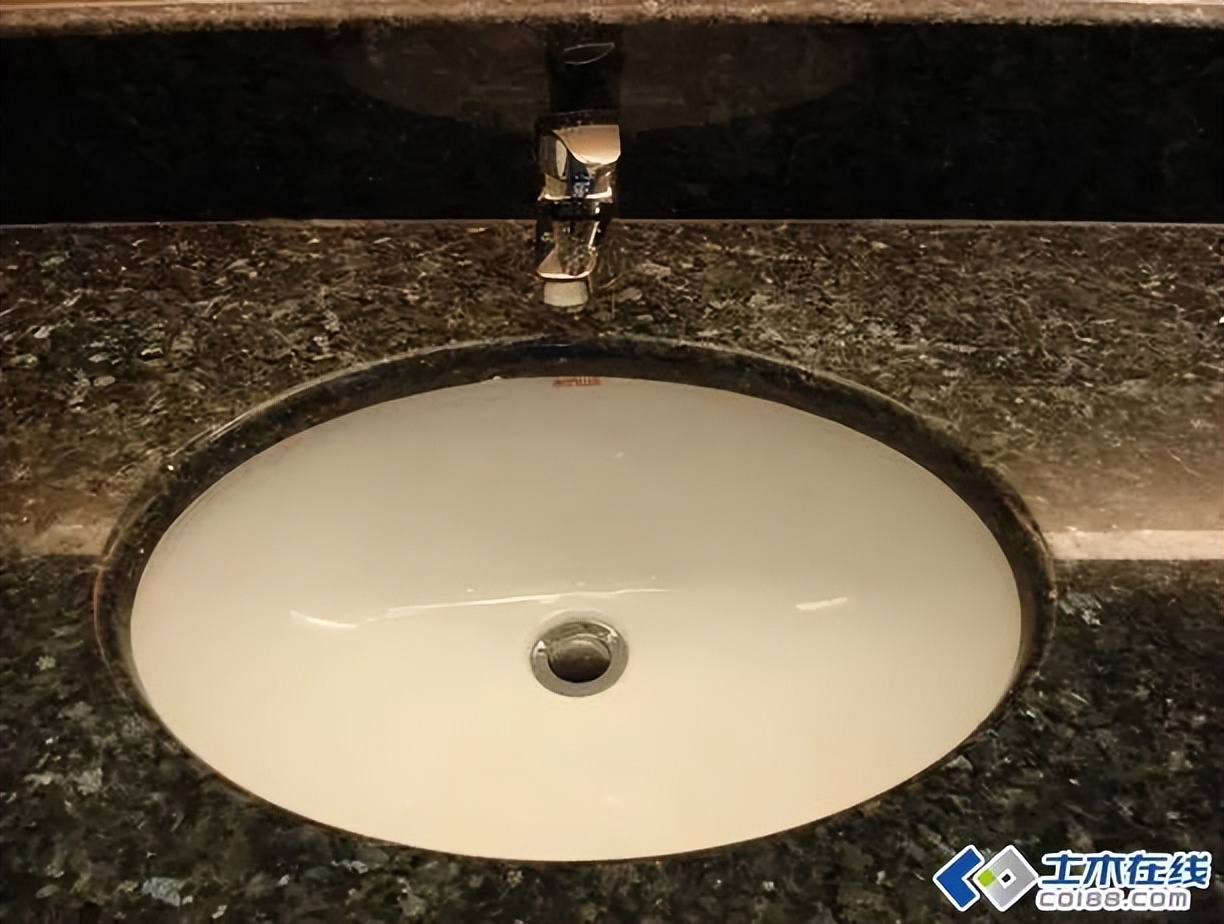

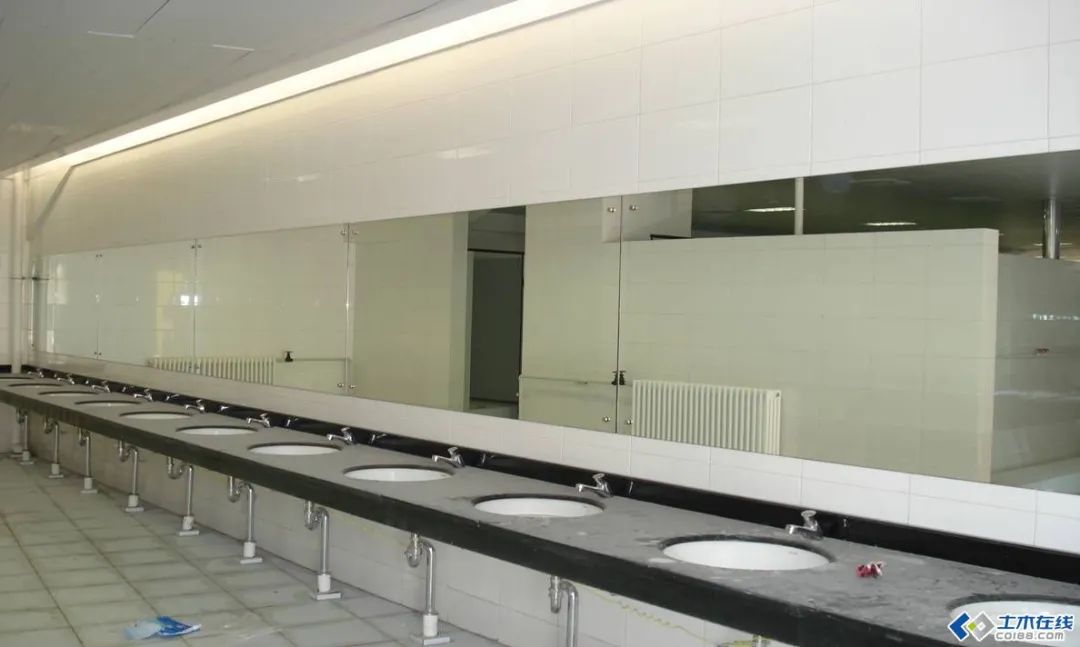

1、脸盆周圈要打胶

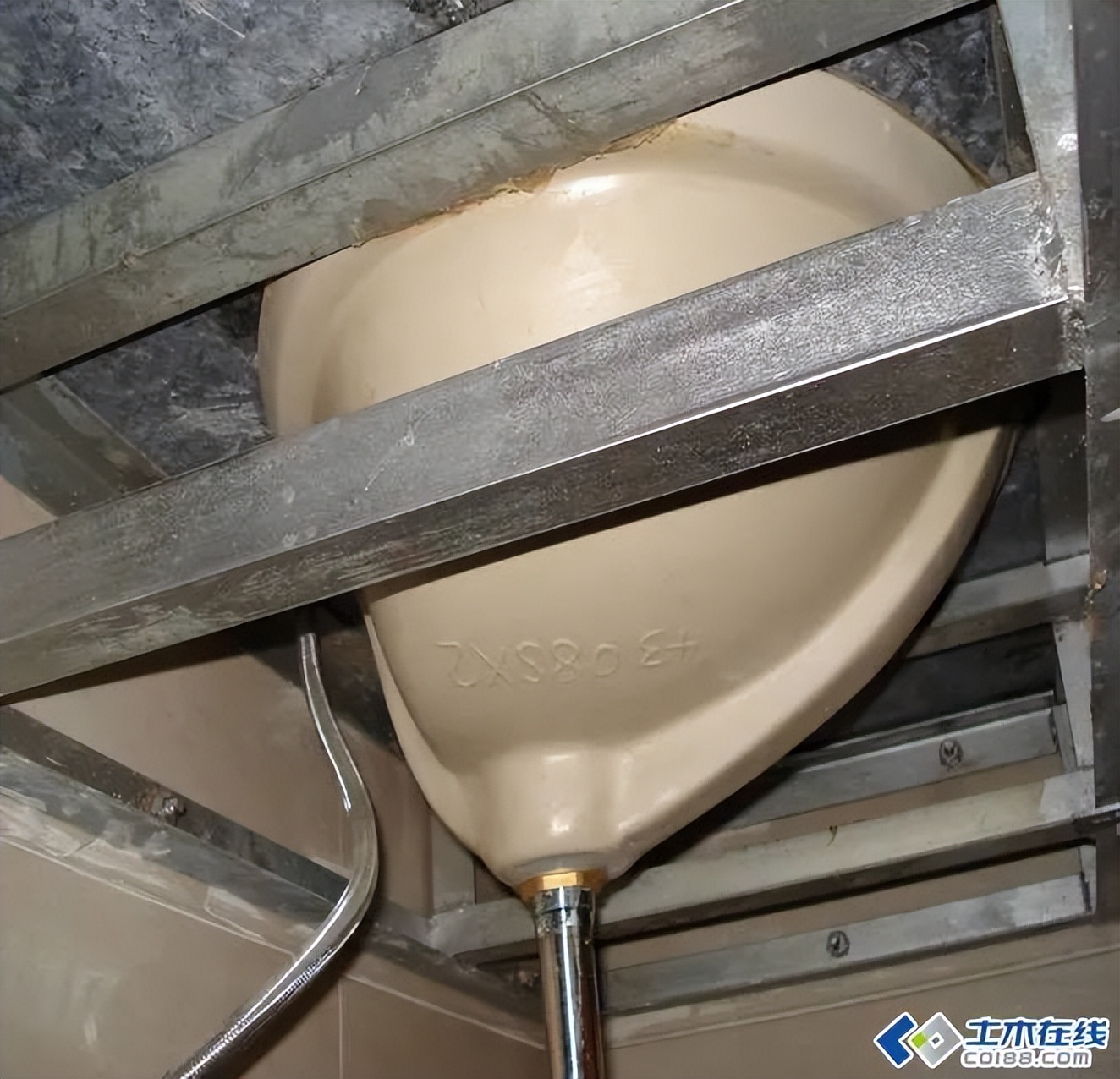

2、台面脸盆要单独做支架

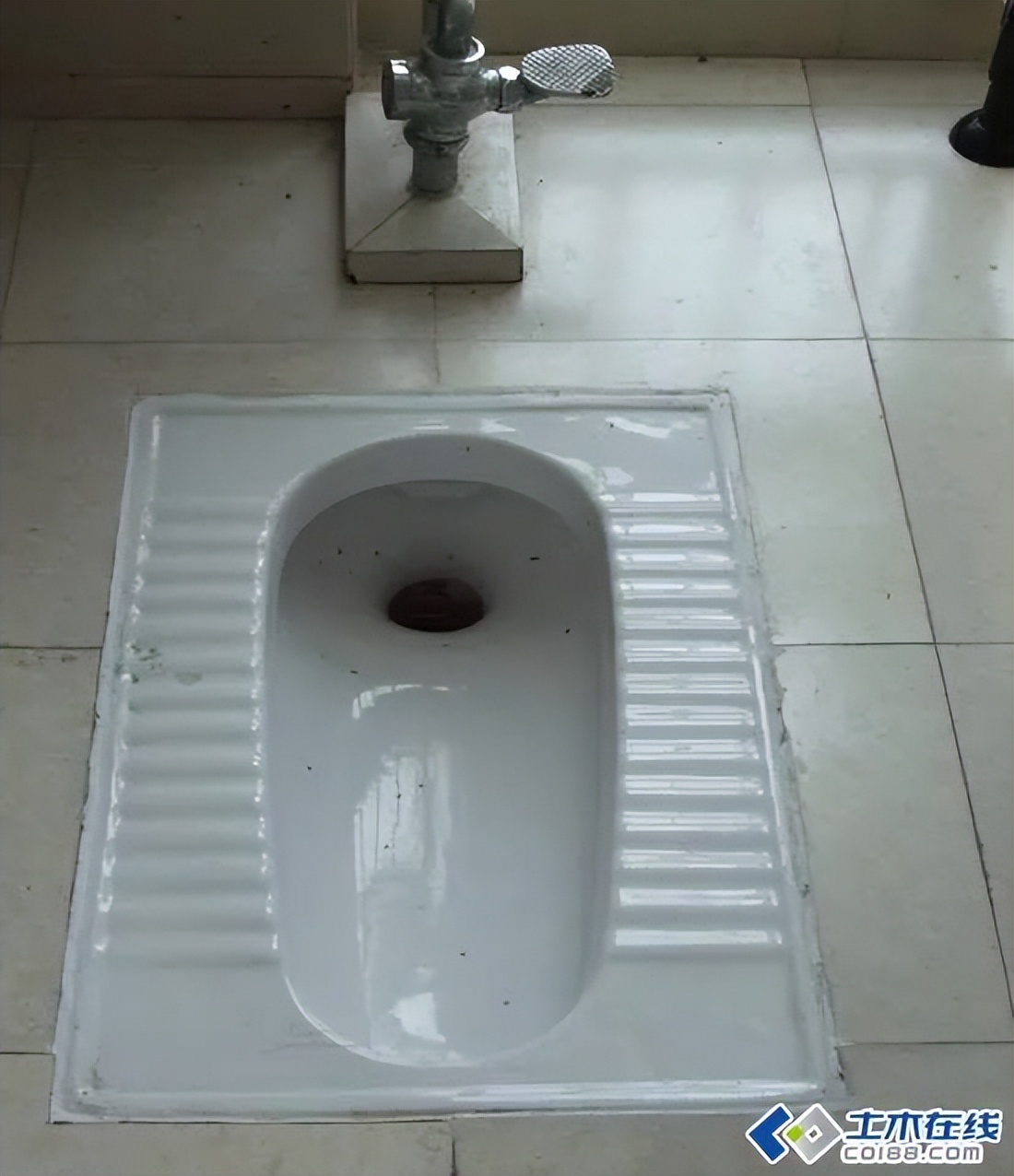

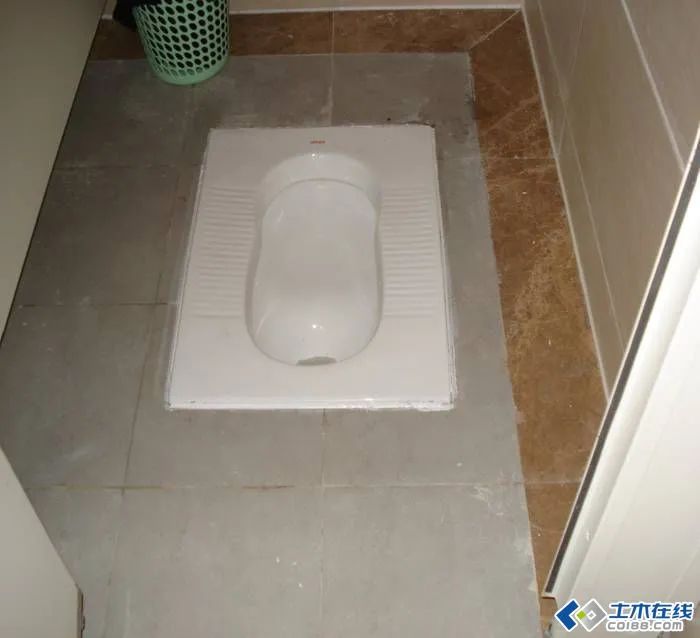

小便斗居中或对缝 ，蹲便器要与瓷砖平或高于瓷砖5mm，脚踏阀离地15cm，手压阀为60cm
所有返水弯朝向一致，镜子后打胶
排水管

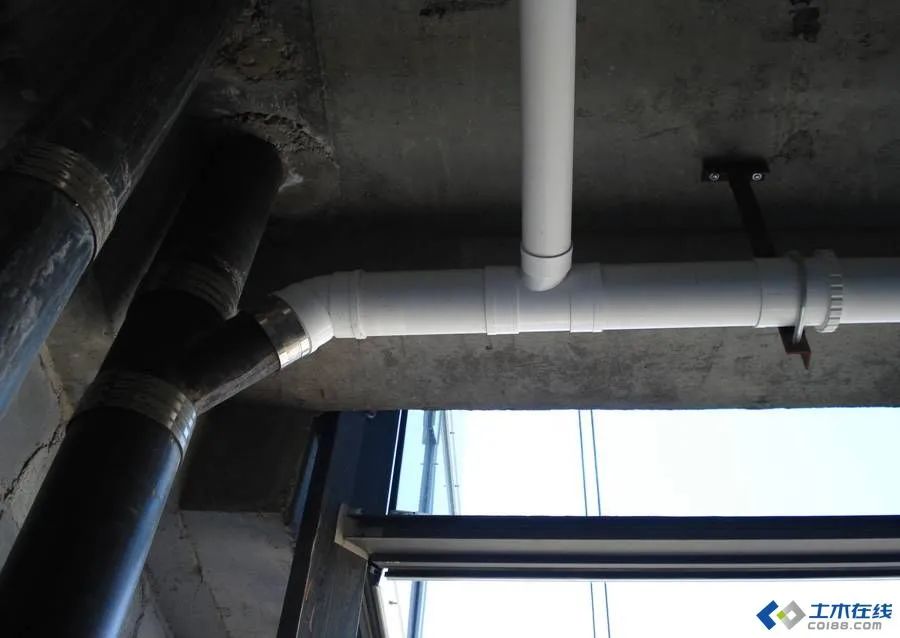

PVC排水立管的安装:
▲ 首先是应该土建摸完卫生间及厨房、前阳台的灰或贴瓦完成后进行。但也有工程土建要求先进行，要有保护措施。
▲ 排水管设置的位置立管不能挡窗，横枝管不能挡窗（前者图纸会审时提，后者做样板时早提）。立管离墙的净距离。铸铁立管要考虑检查口的位置，根据层高订做管材，节约材料。
▲ 立管一般考虑用螺旋管，支管可以用实壁的。有的设计有通气管，一般要用实壁的。埋地出户一般是铸铁管，要用PVC的话，选择加厚实壁的。雨水管做好后要注意封堵上口，免得以后维修麻烦。
▲ 管道接口与墙、梁、板的净距不宜小于150mm。
▲ 高层建筑排水立管为铸铁管，支管可以考虑U-PVC，施工方便，节约成本。
规定：
▲ 通气管应高出屋面600mm，但必须大于最大积雪厚度。
▲ 在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。
▲ 在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置。
▲ U-PVC现在立管允许设塑料钉式支架。小于700mm的阳台及厨房支管（PVC）可以不设支架。。
▲ 由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管相平，并有不小于90°的水流转角，如跌落差大于300mm可不受角度限制。
▲ 为了便于安装和维修，排水立管不得半明半暗，立管中心距墙面的距离为：管径为50-75mm时，为90-100mm；管径为100mm时，为110-120mm；管径为150mm时，为140-150mm为宜。立管管件承口外侧与净墙面最大距离不得超过50mm。
▲ 地漏应安装在地面的最低处，其篦子顶面应低于设置处地面5mm，地漏水封高度不得小于50mm，DN50、75、100的扣盅高度分别为90、99、108。
▲ 《建筑排水硬聚氯乙烯管道工程技术规程》（CJJ/T 29-98）4.1.10中规定， 立管管件承口外侧与墙饰面的净距离宜为20～50mm。立管中心线与装饰粉刷后墙或柱的距离：公称外径50:60mm；75:70-80；110:85-100；160:110-120。
阻火器安装
▲ 淋浴器的混合阀安装高度1.15m，淋浴喷头下沿2.1m；座便器角阀0.15m；立式小便器角阀1.13；挂式小便器阀门的标高1.05m；洗脸盆控制阀0.45m；冷热水间距0.15m；浴盆上配水0.67m；
▲ 挂装散热器距地高度按设计确定，设计无要求时，一般不低于150mm，但明装散热器上表面不得高于窗台标高。
▲ 散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应为 30mm。

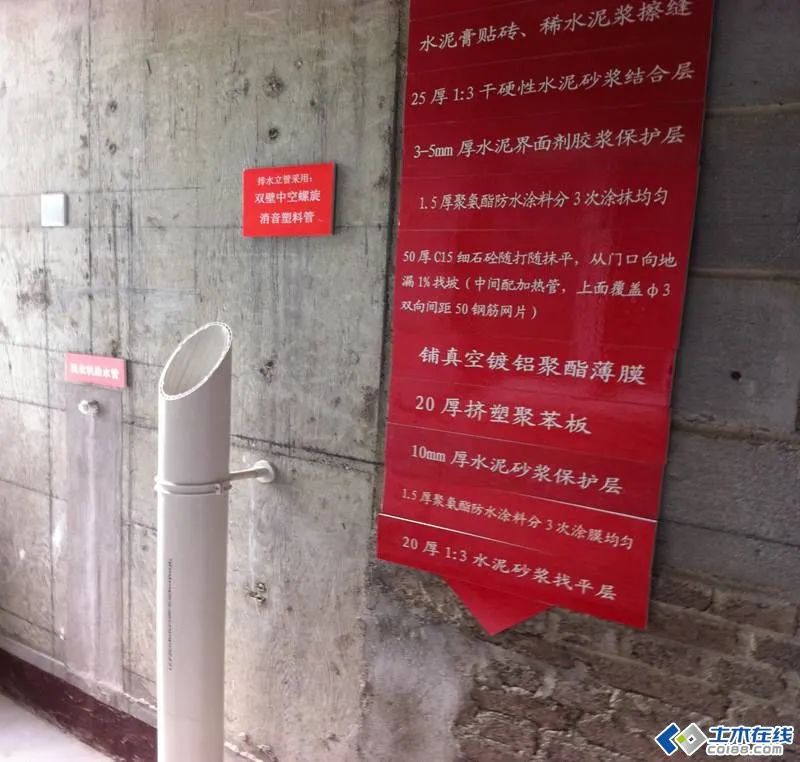

卫生间地面防水做法

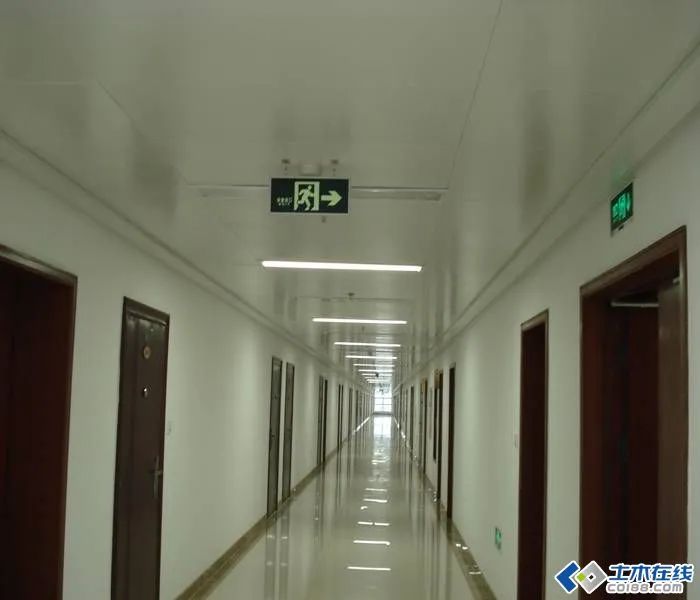

1、尤其长走廊，要有横向指示，安全疏散指示正确
2、新规范规定：所有二类灯具不分高度，外露金属外壳必须接 地，例如：金属外壳的疏散指示灯、大型工矿灯等。
3、正常电源切断后，电源转换时间：疏散照明小于等于15s；金融商店交易所为1.5s；安全照明≤0.5s。连续供电时间不小于30米。
螺栓室外防腐小做法：
地漏工法、雨水防堵
卫生间门口、钻孔载盒

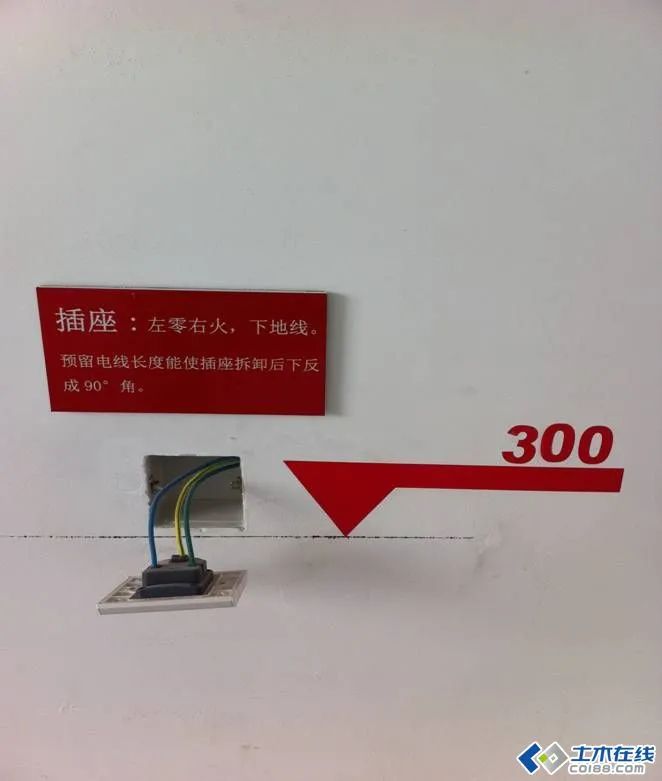

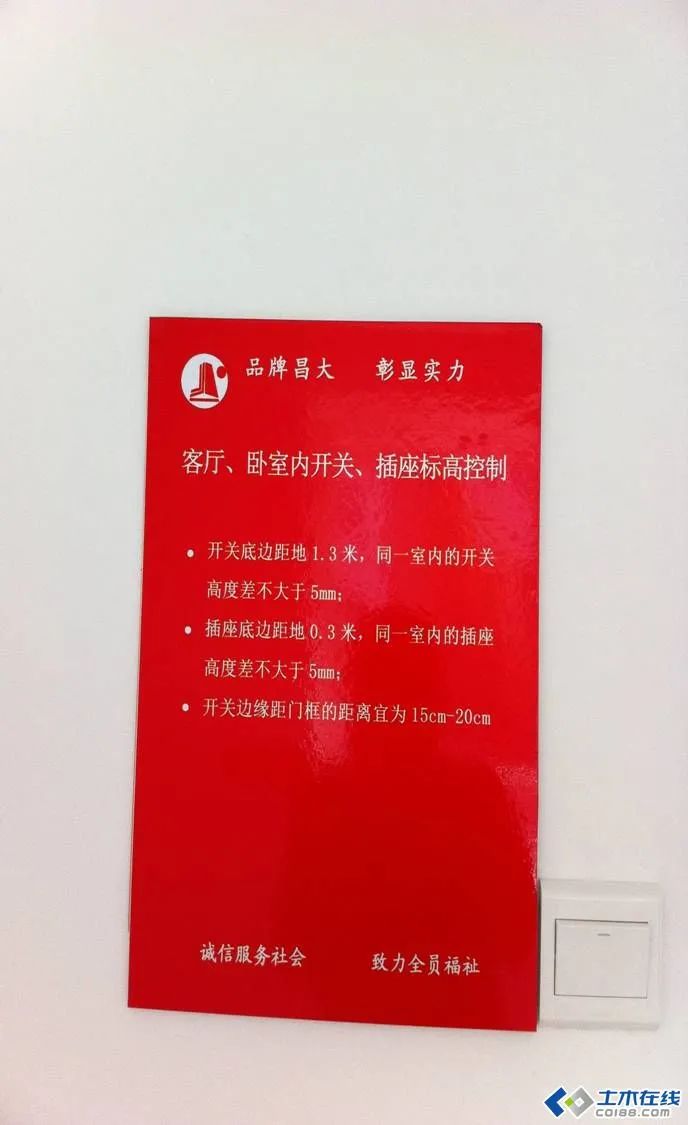

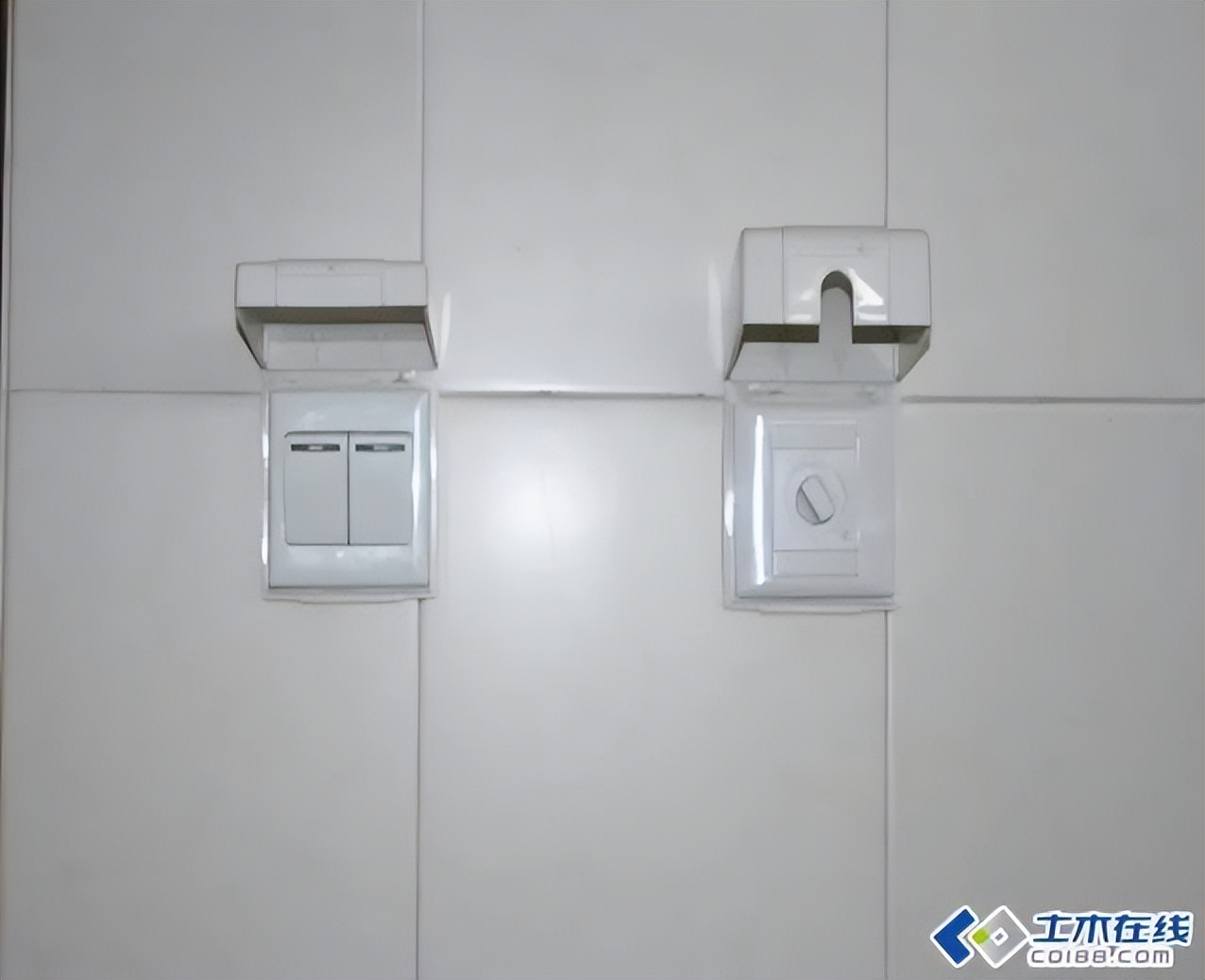

开关插座及卫生间地面样板示范
标高控制及接线方法

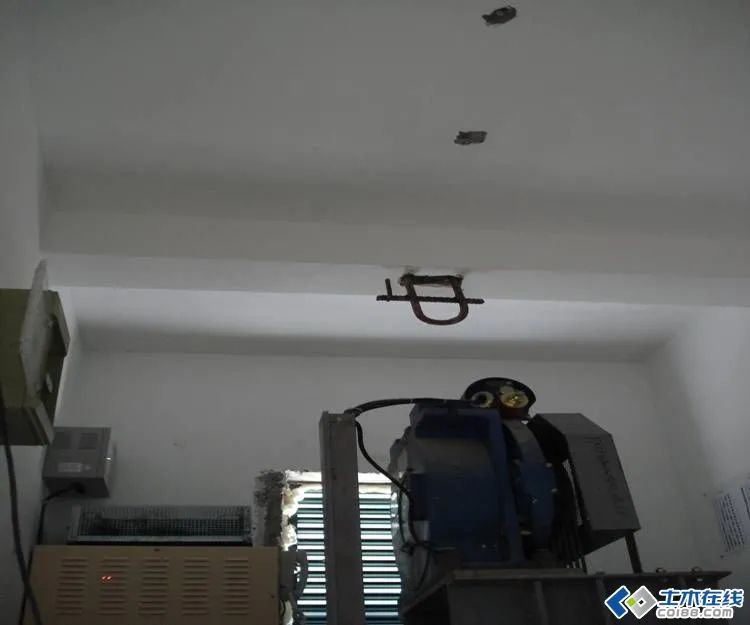

电梯机房是弱项：
电梯机房内，吨位表识要清楚，桥架跨接正确。灯具不能在正上方。
吨位标识，裸线
钢导管刷防火涂料；
暗敷的保护层不小于3cm；
土建、安装、装饰的相互污染。

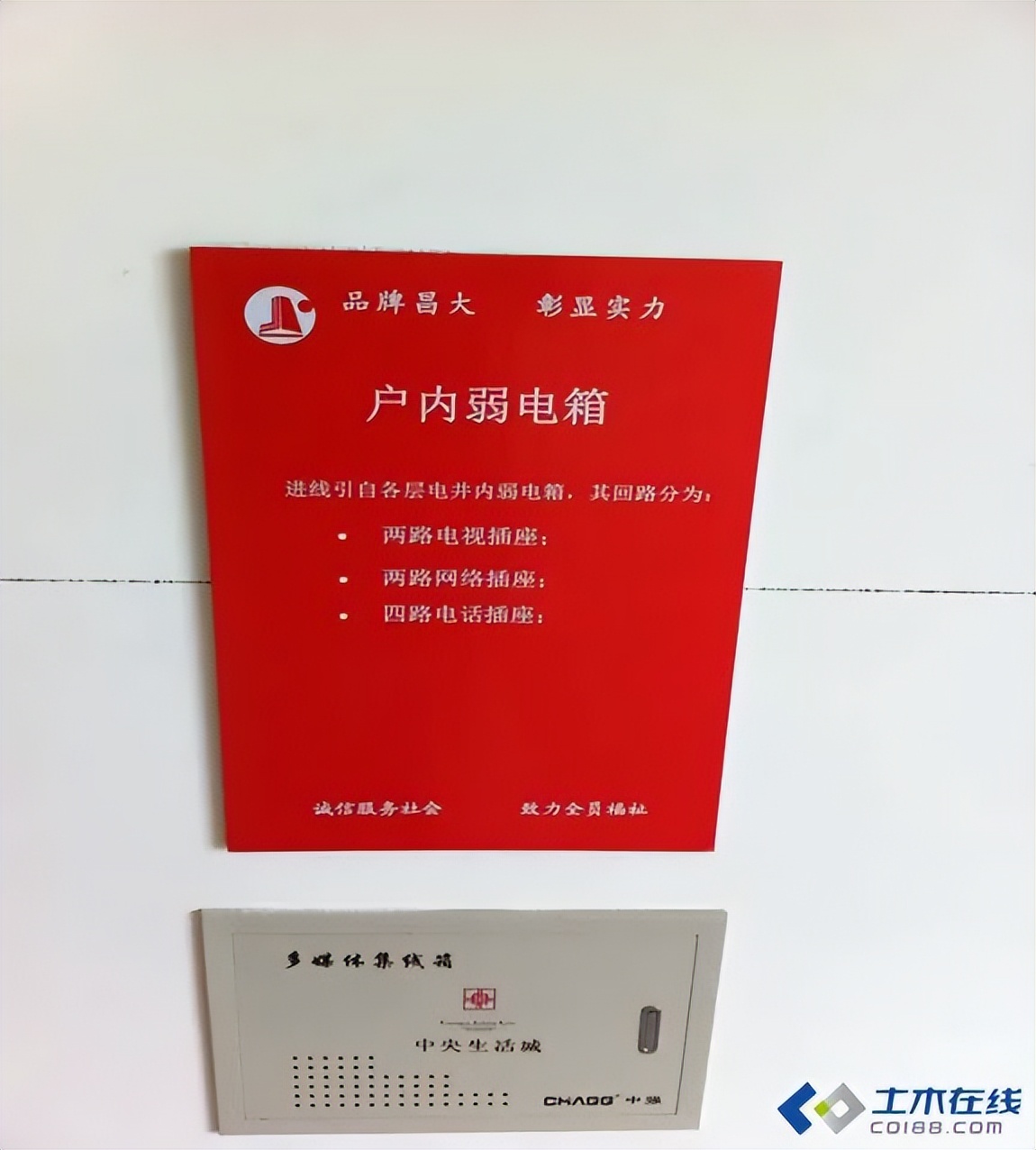

弱电箱安装

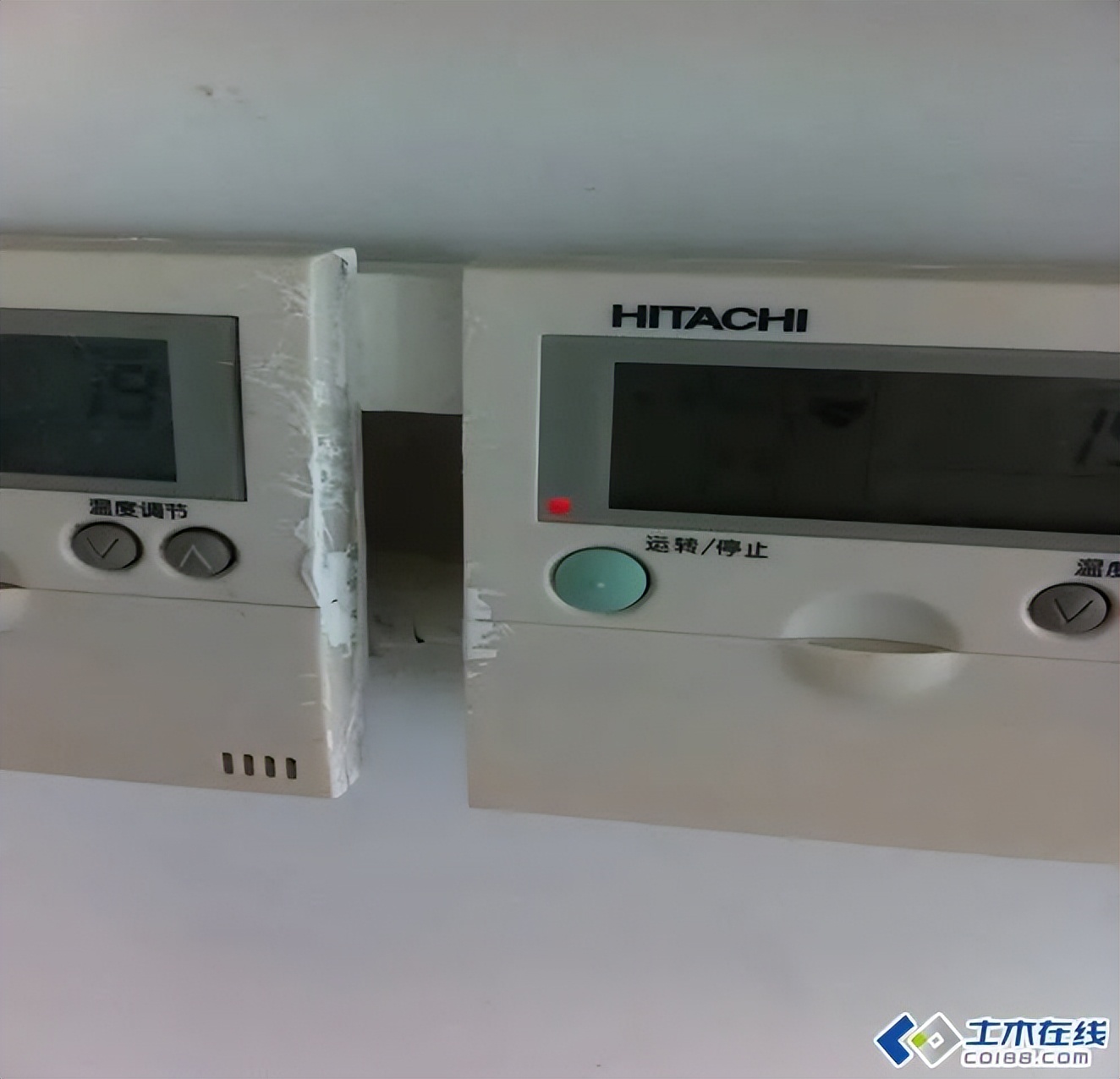

空调面板污染
同一面砖标高要一致；
强弱电插座距离要满足要求；
面板要安在面砖的角。

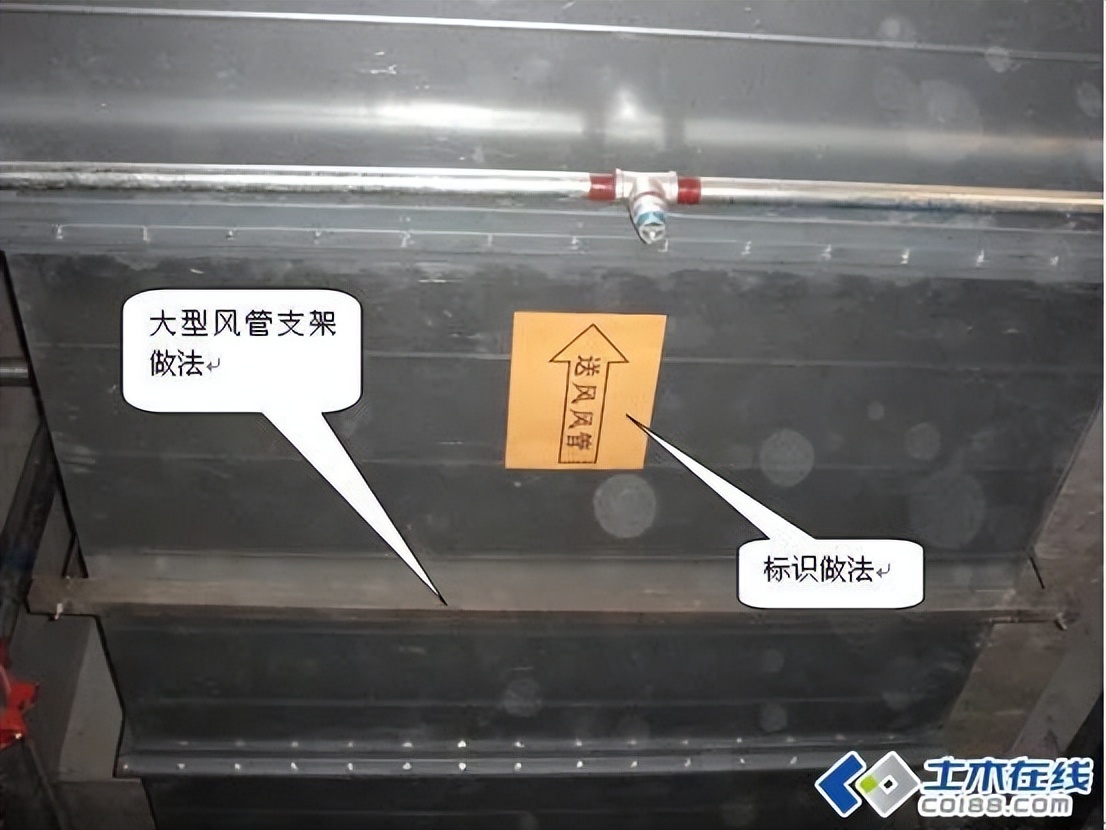

标识

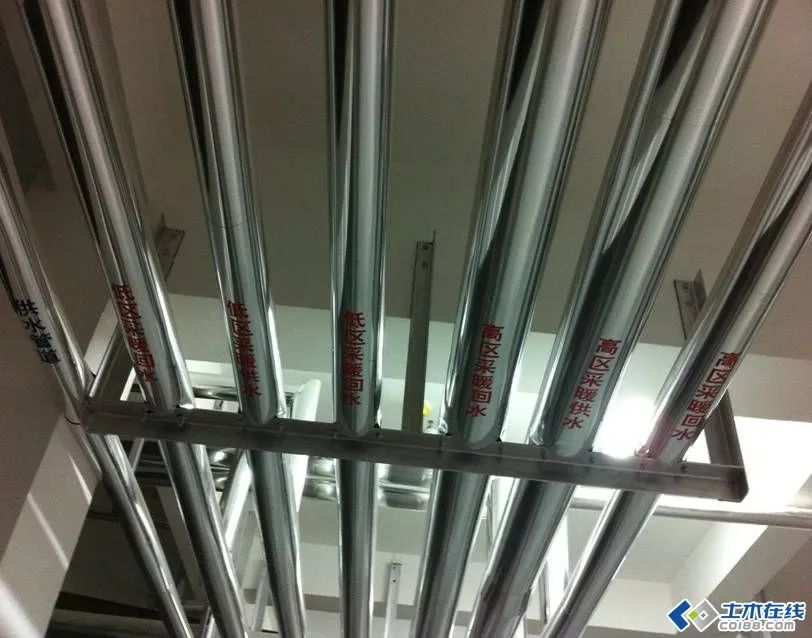

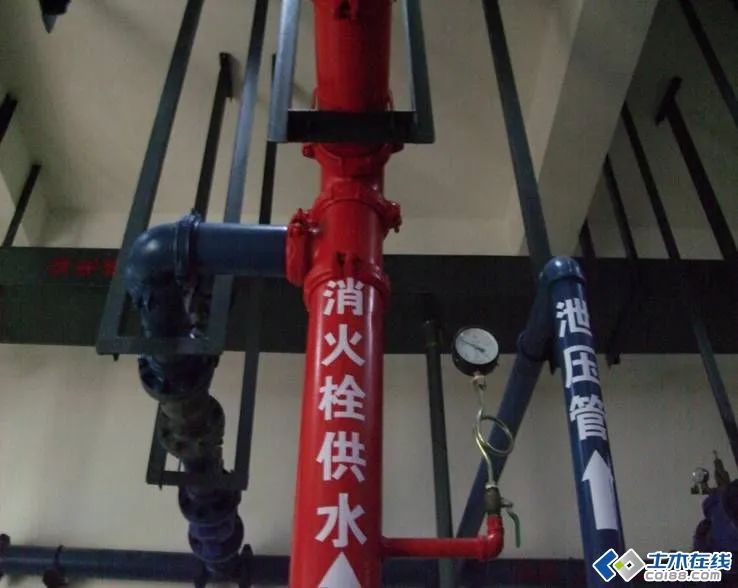

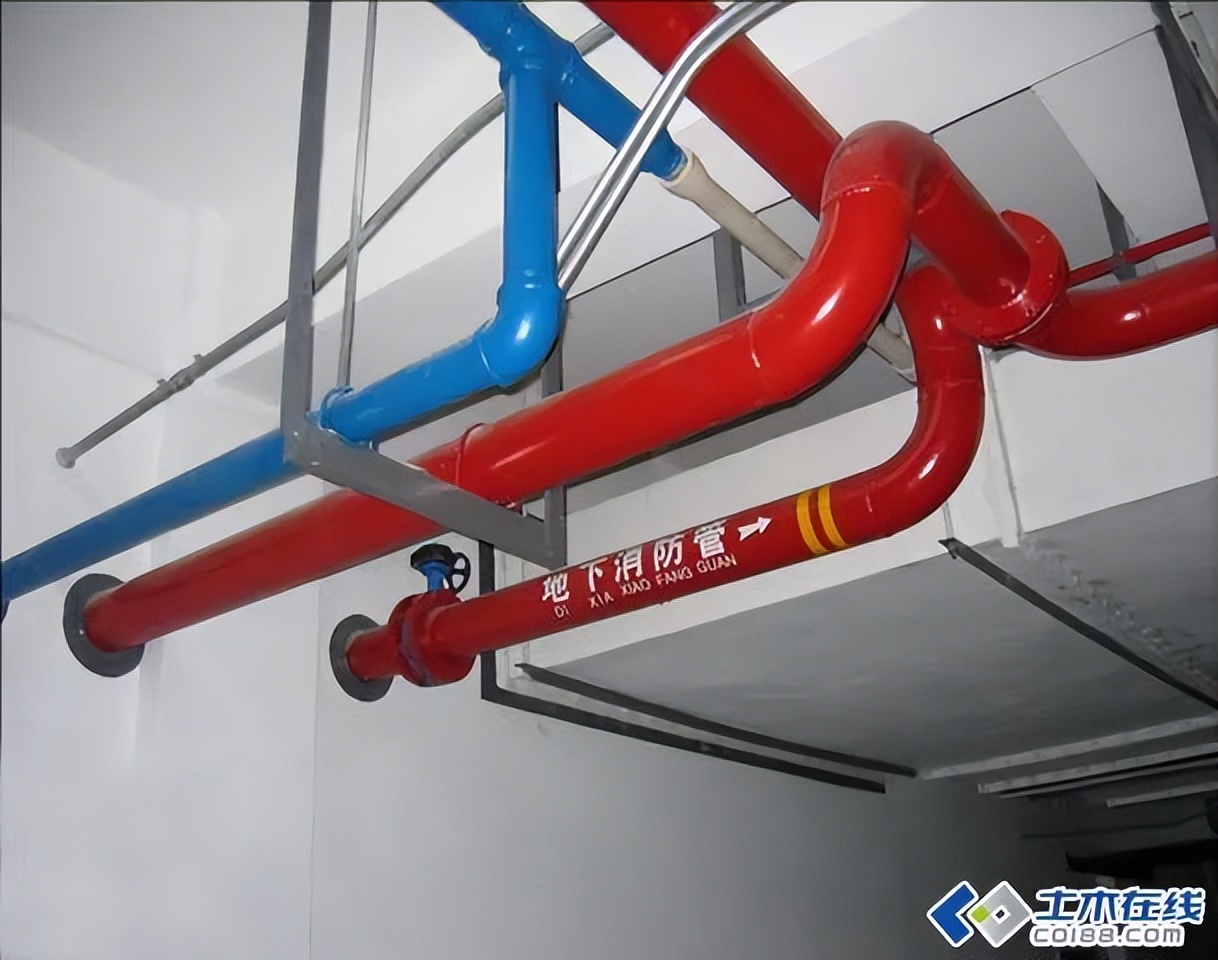

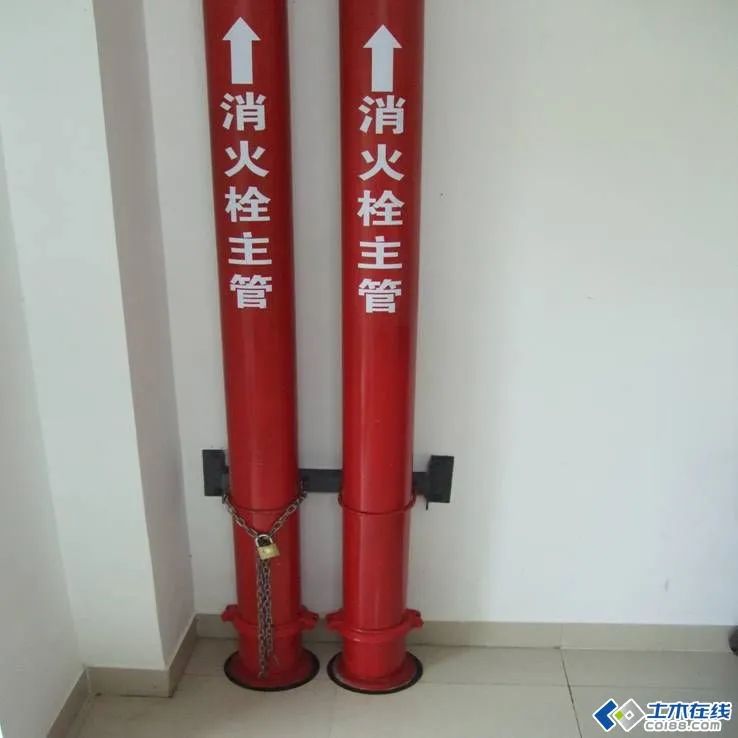

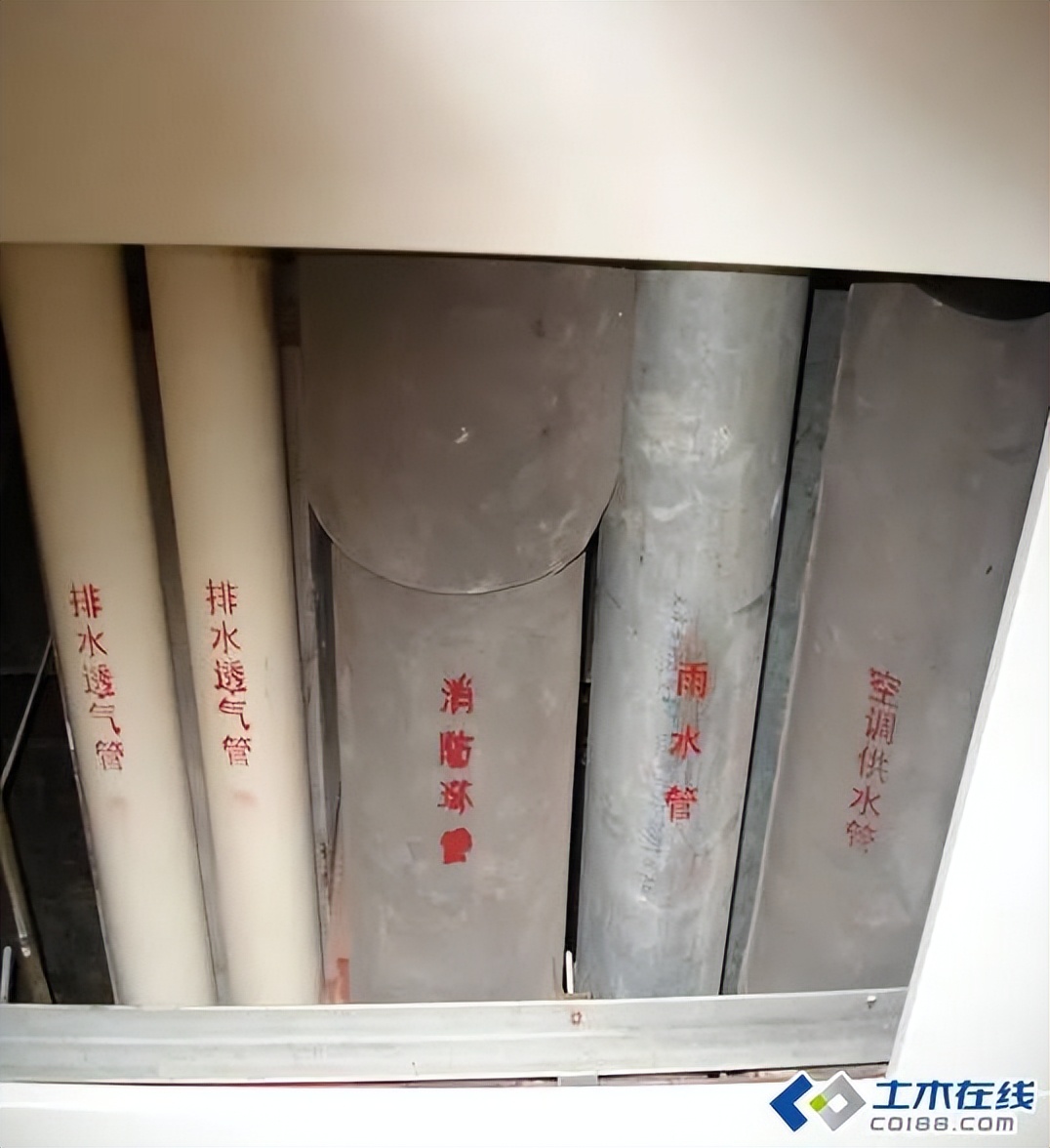

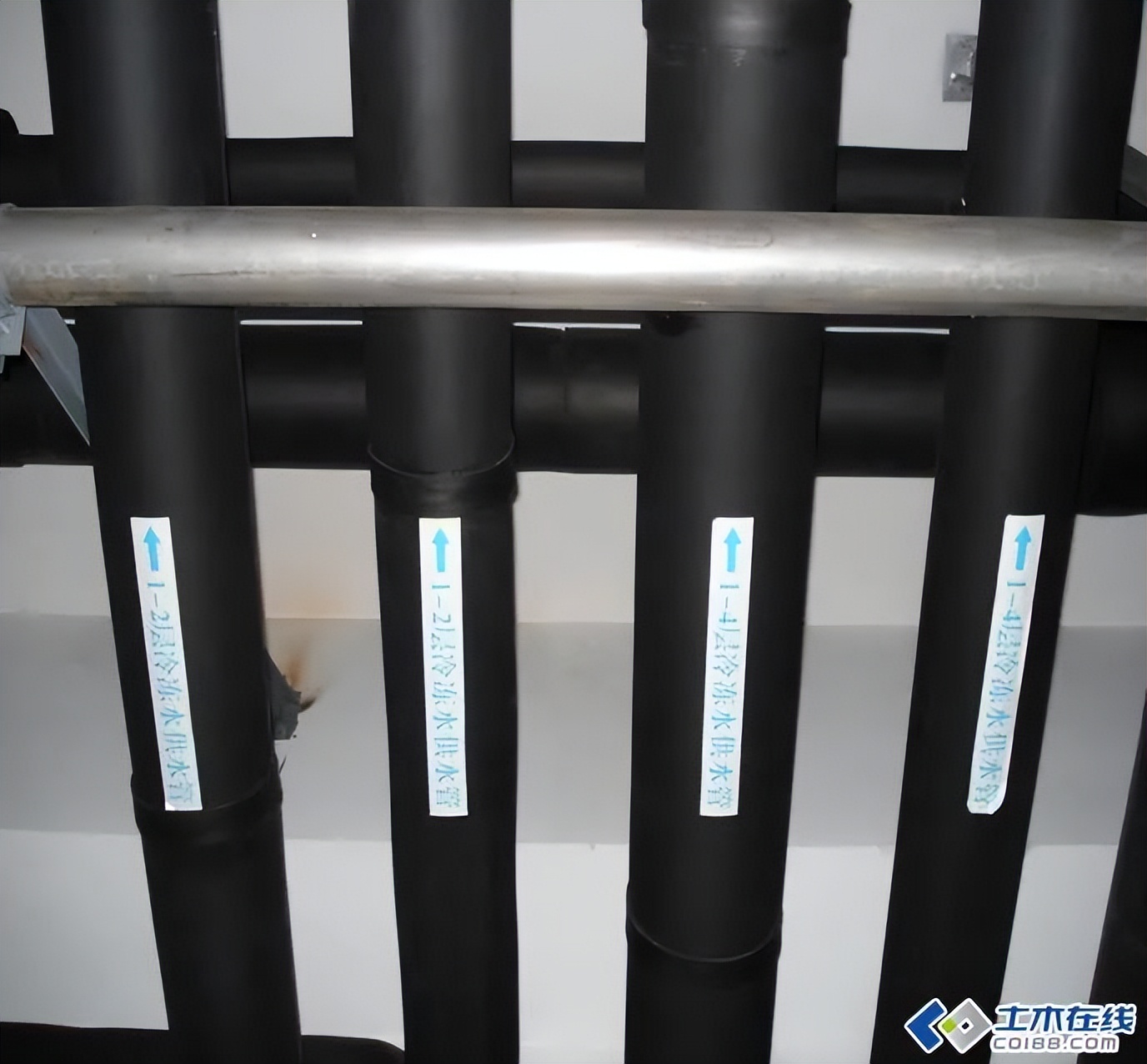

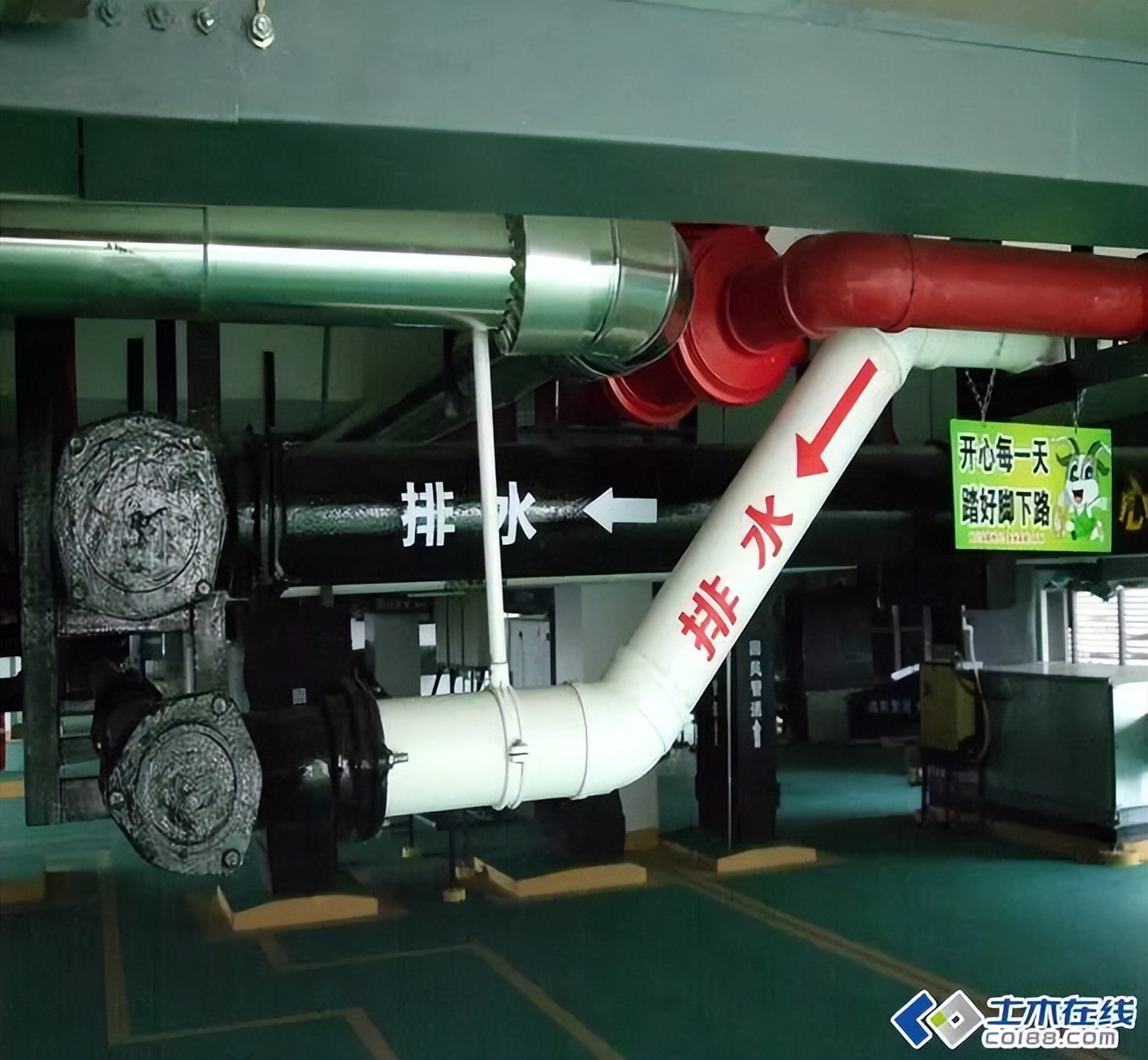

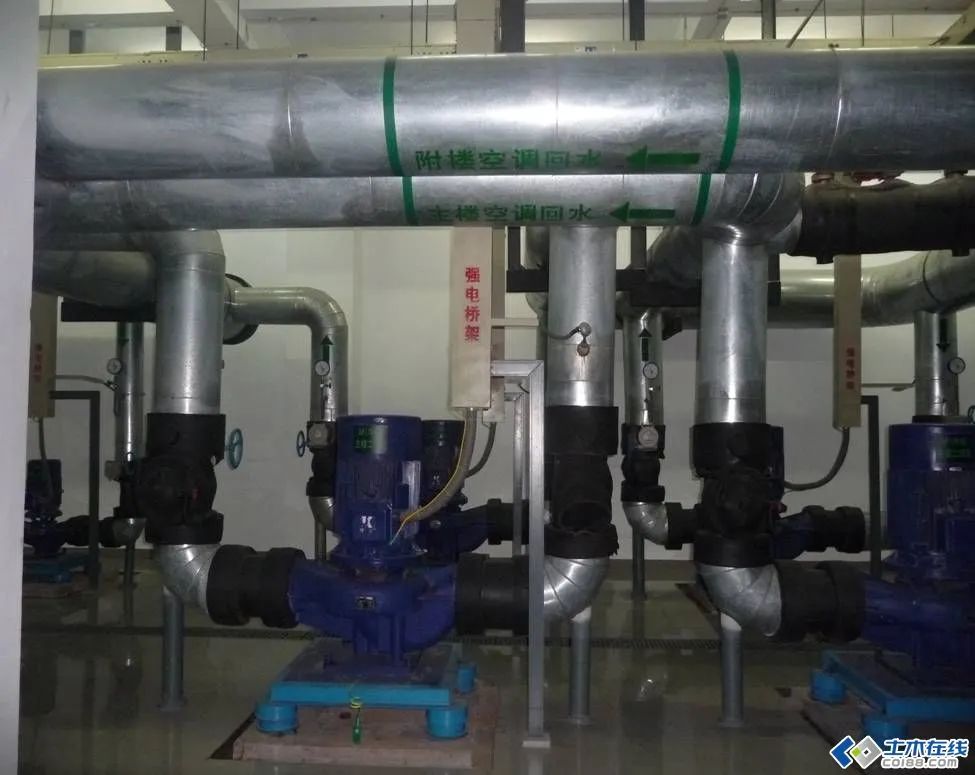

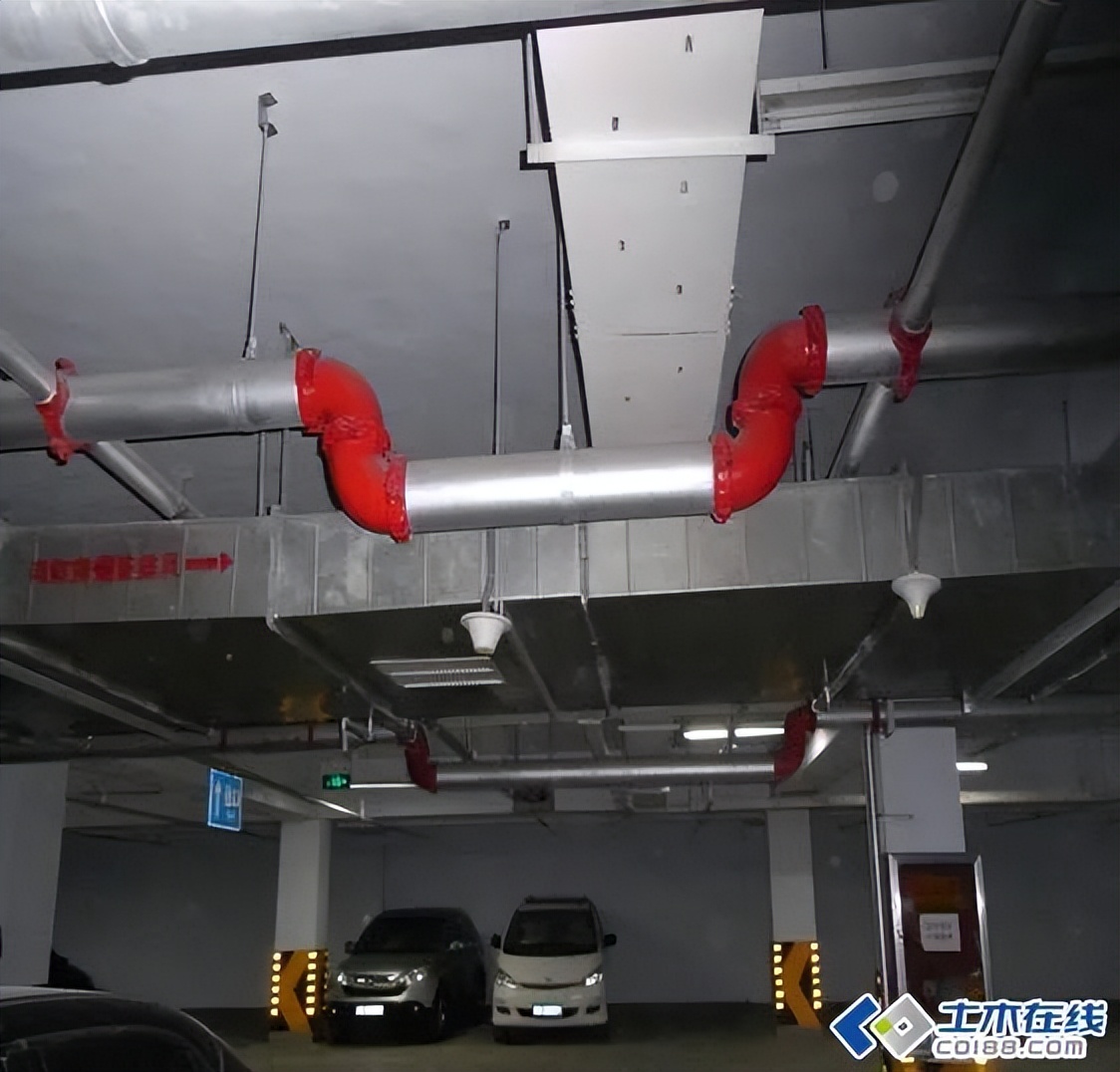

标识清楚、流向明确
标识清楚 朝向明确
防火包封堵及电缆标识

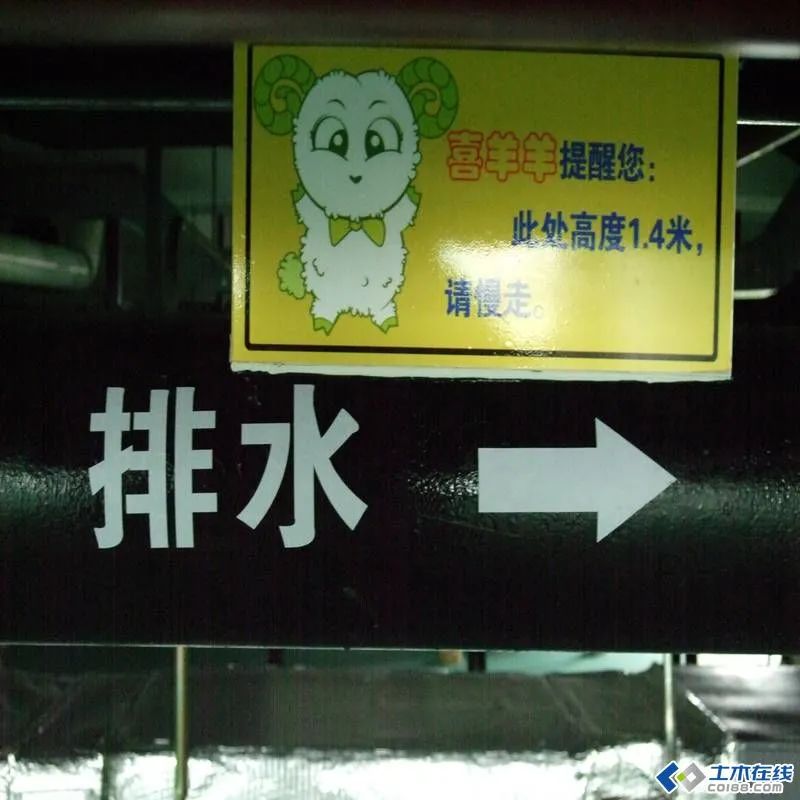

人性化卡通标识
吊顶内的标识
标识很好，但未加旋塞阀

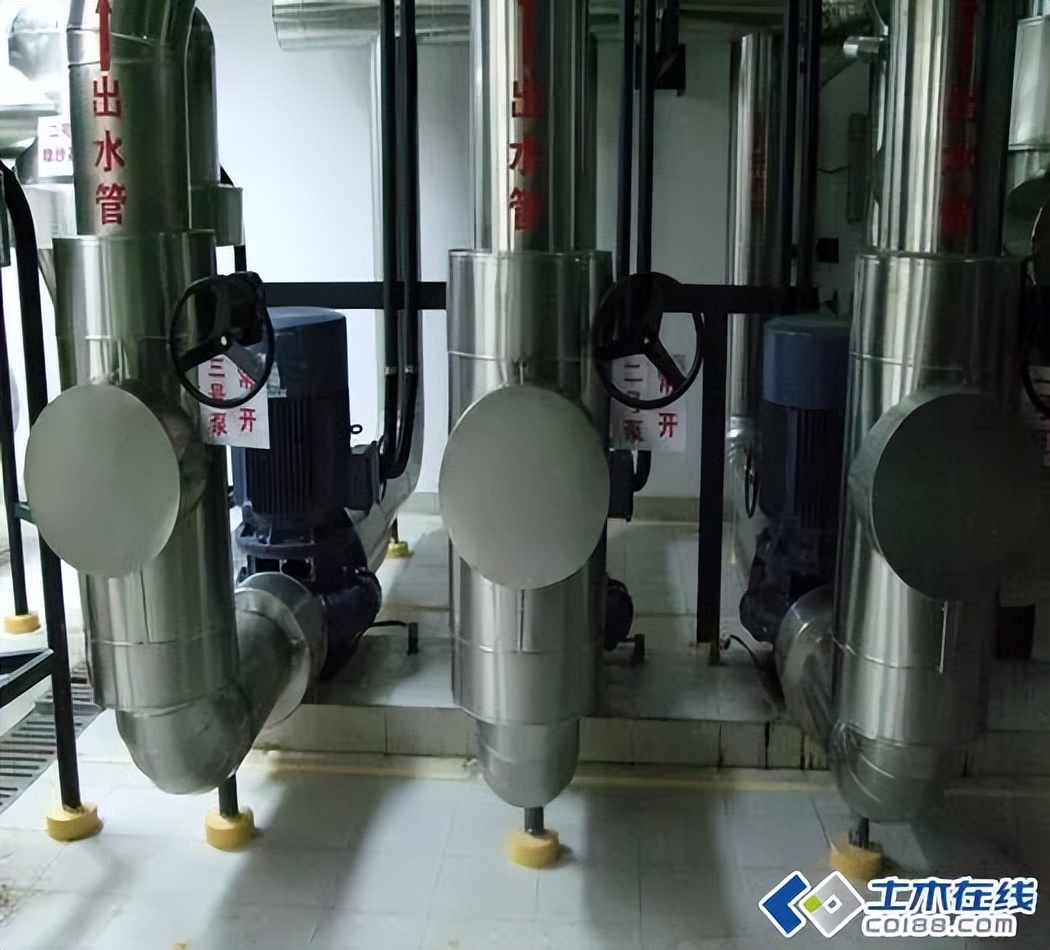

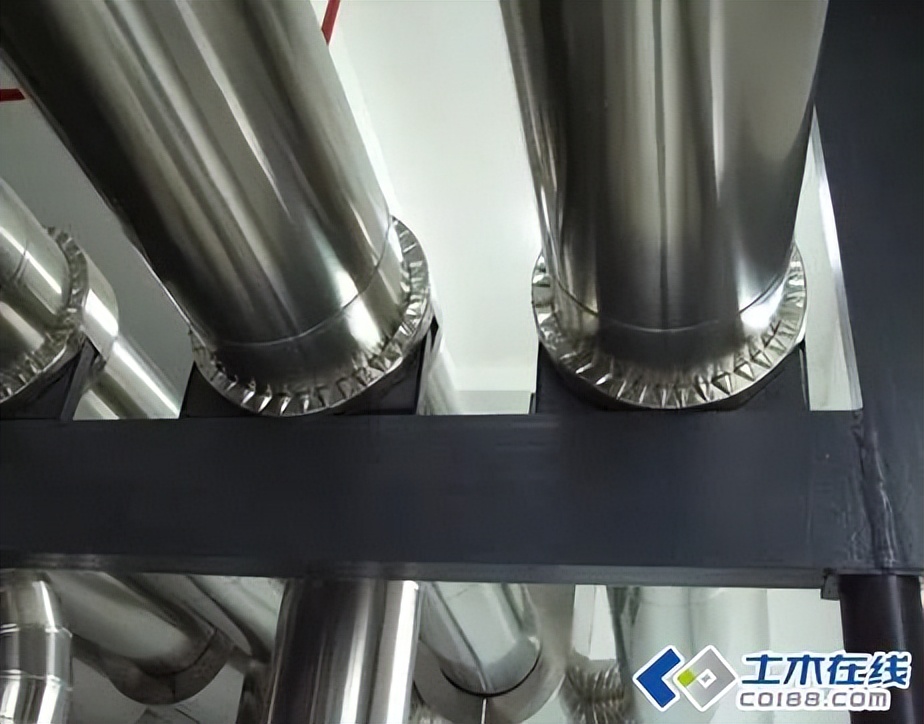

不锈钢保温
纯橡塑海绵保温

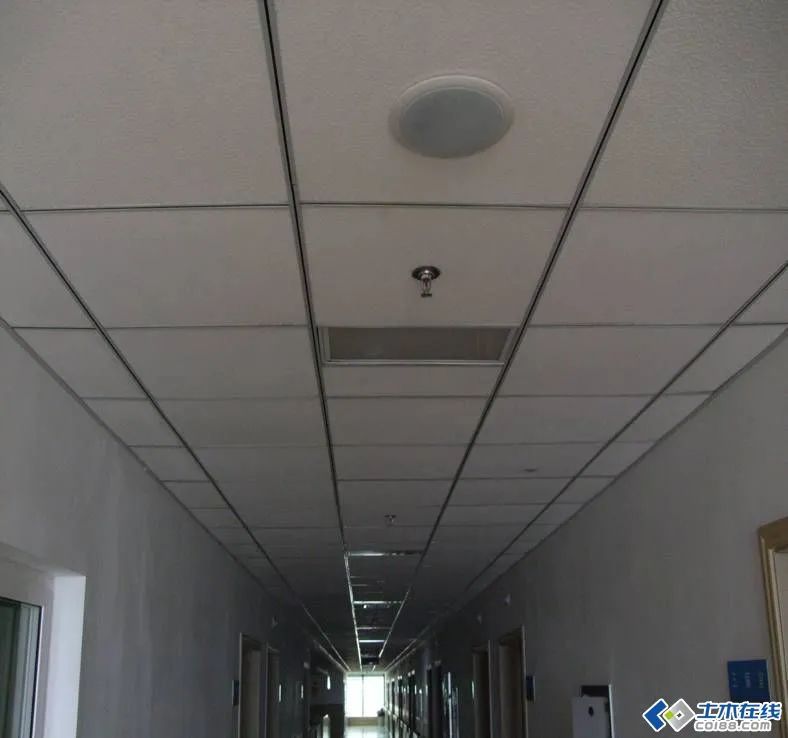

走廊策划
奇数板，居中布

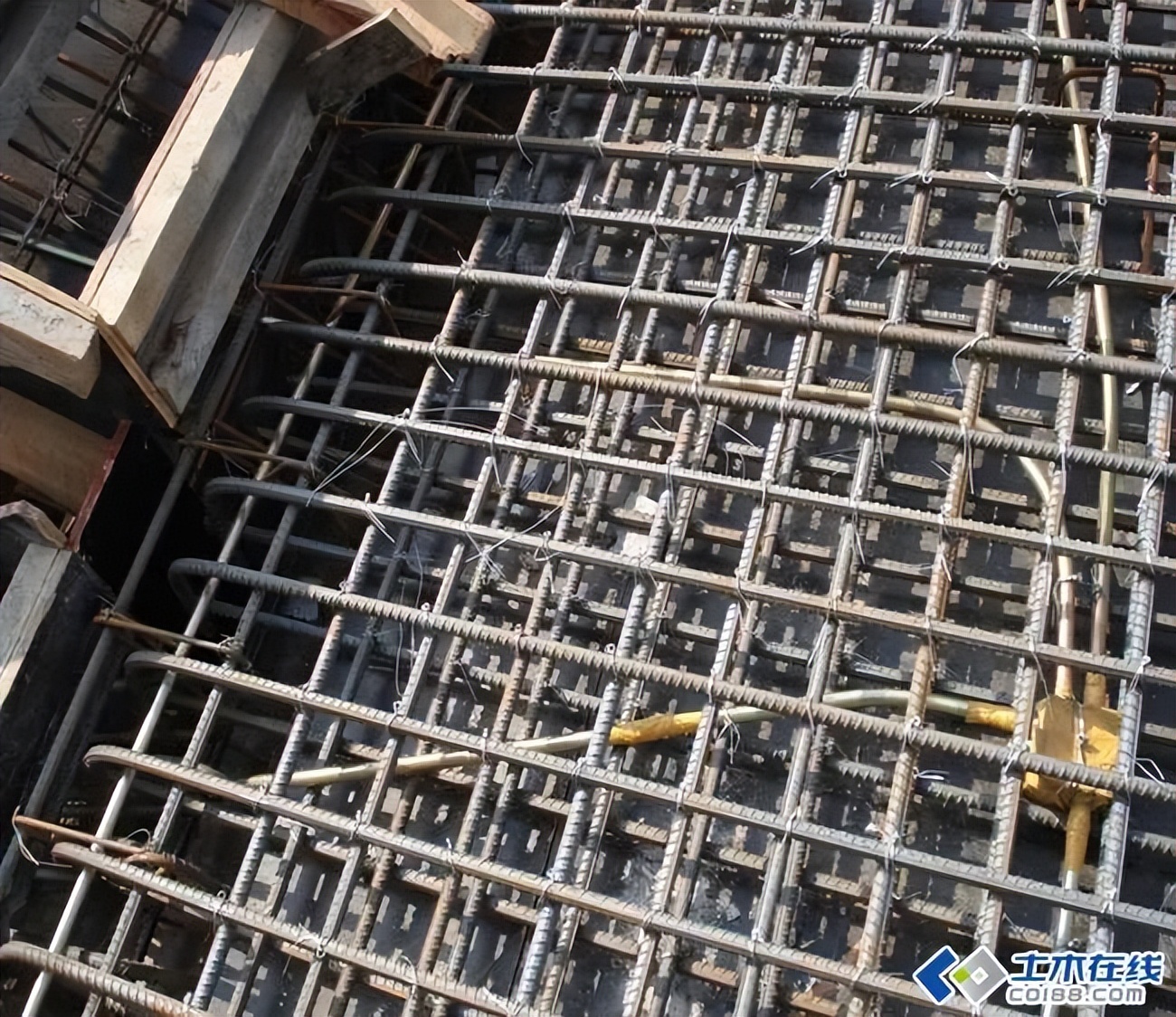

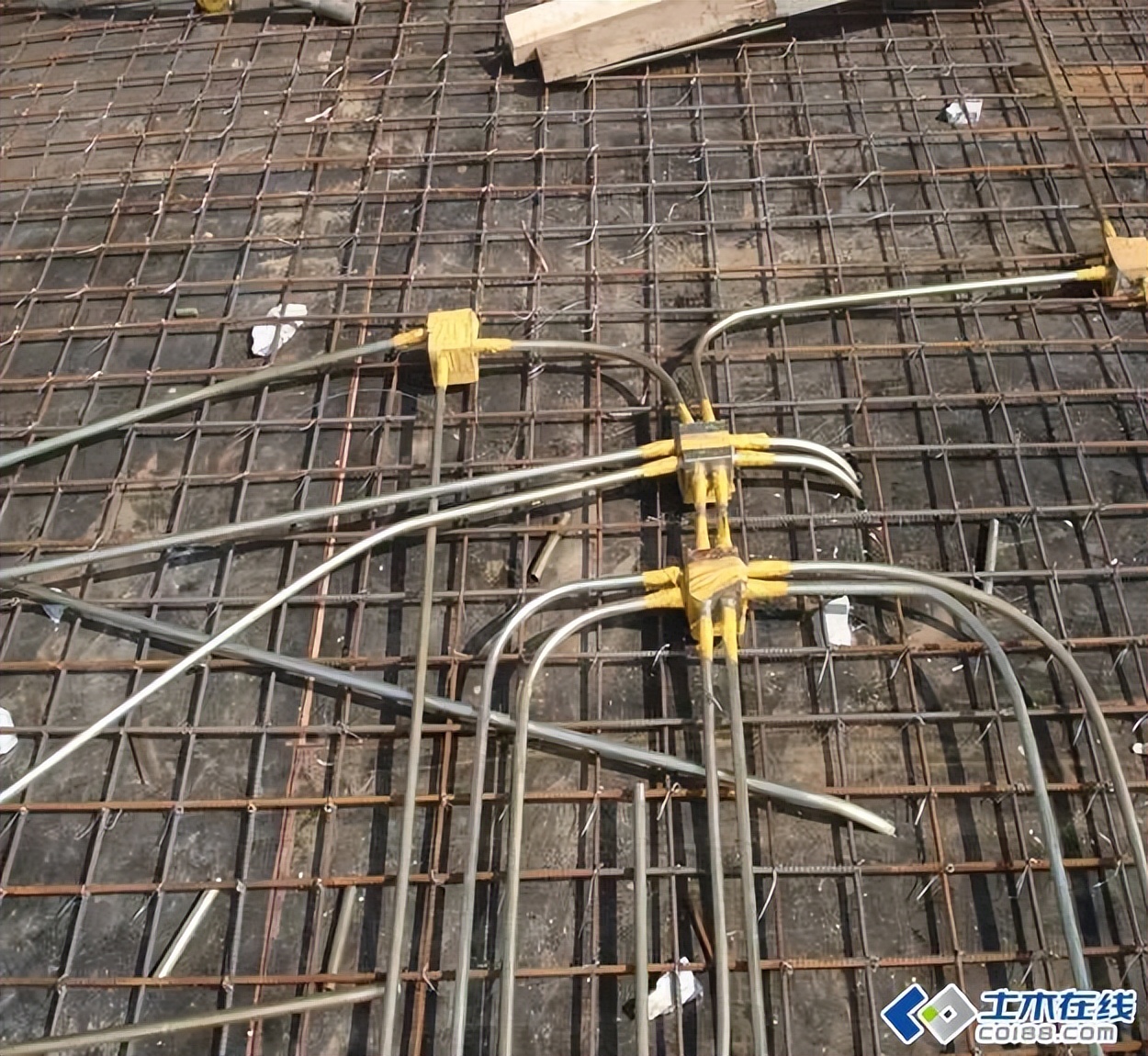

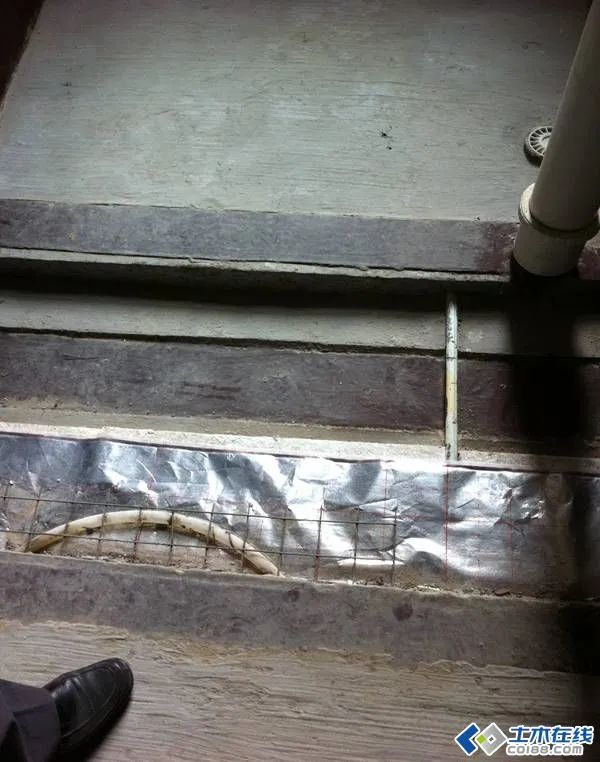

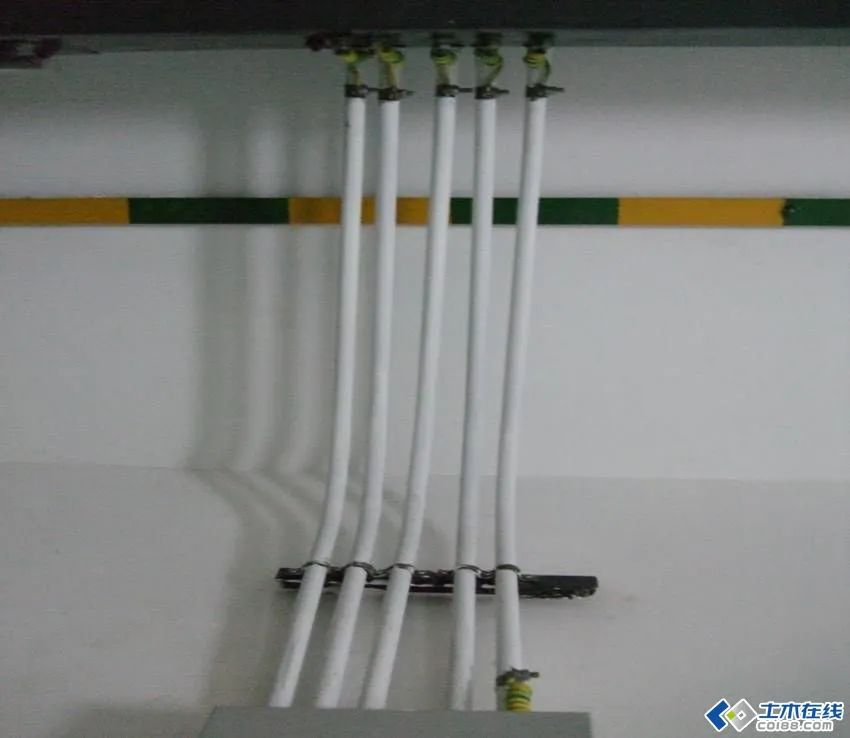

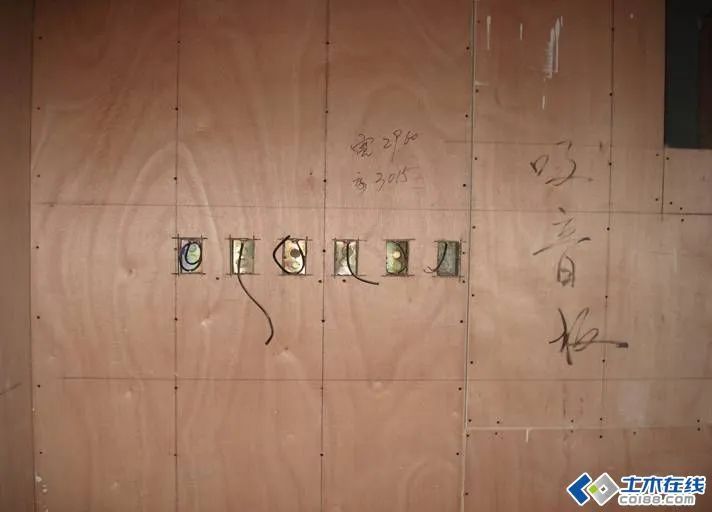

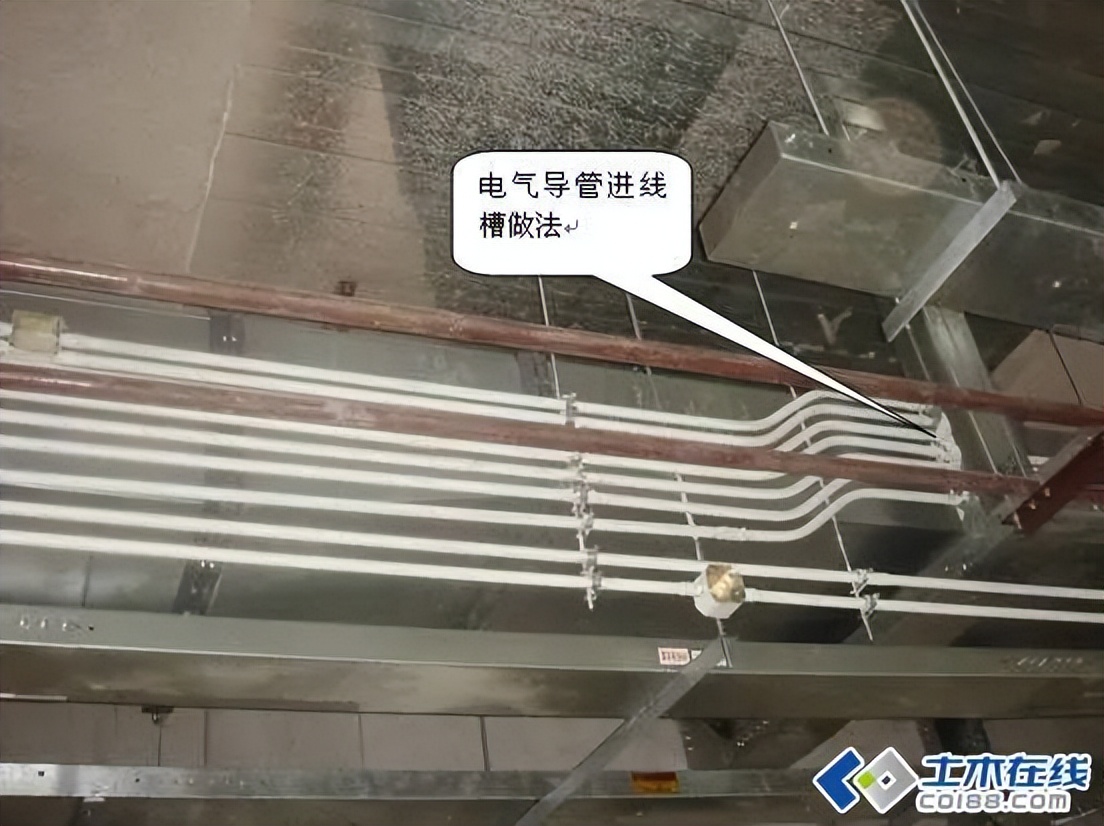

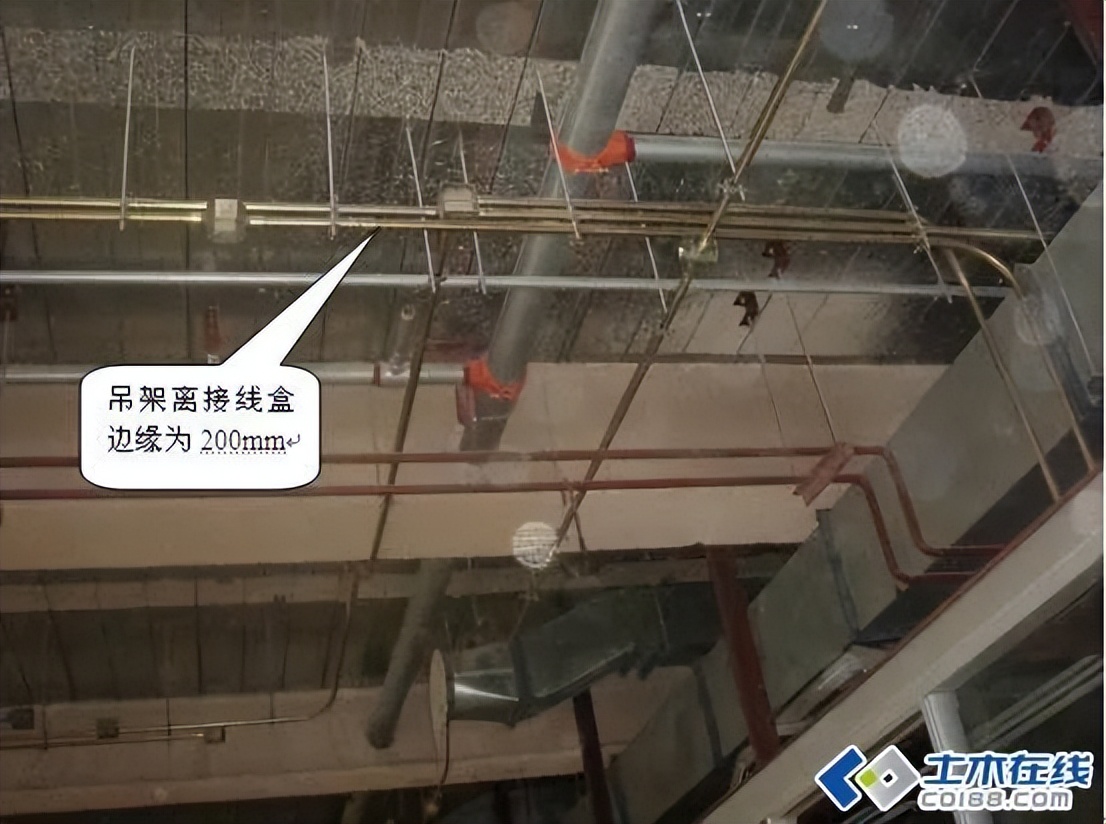

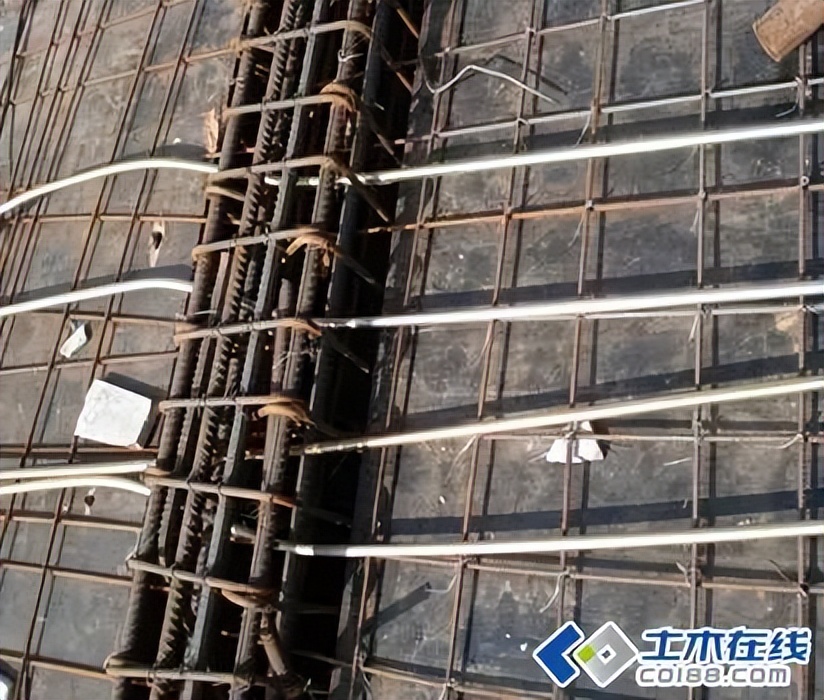

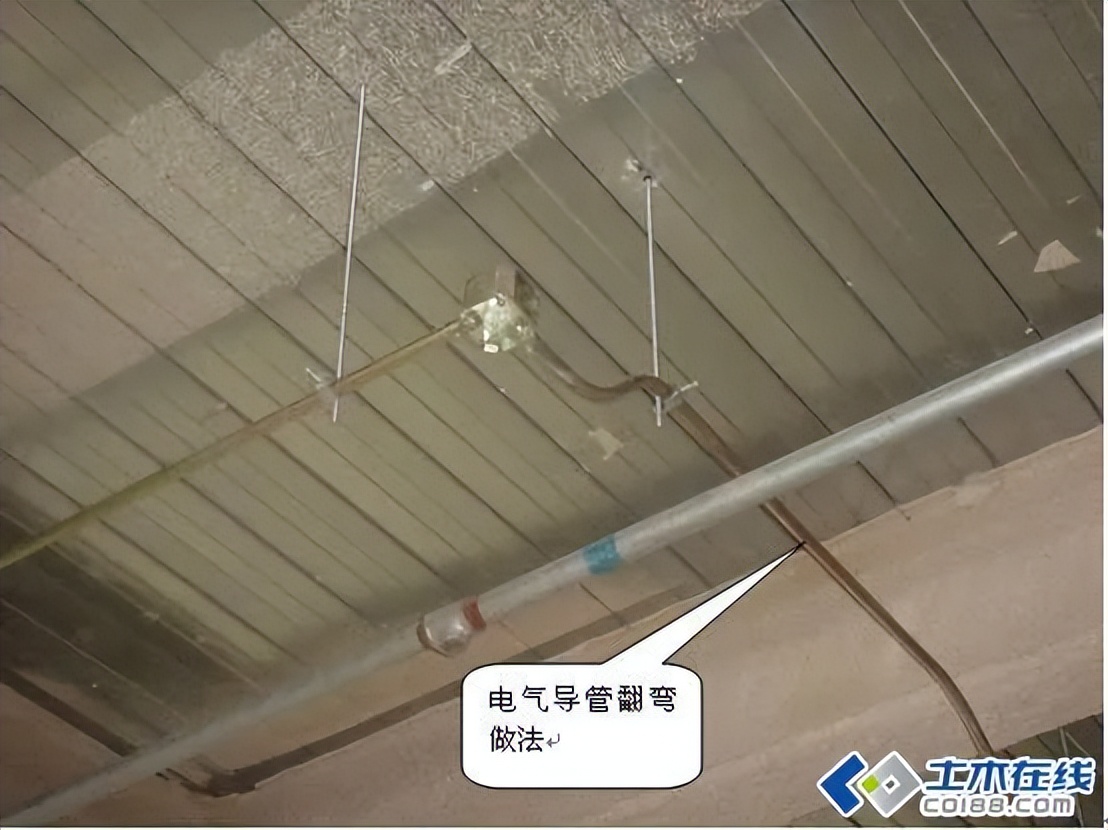

预埋电气管道
管道若采用构槽连接时，支架的设置应接照规定的要求：
▲ 规范GB50243-2002 9.3.6沟槽式连接的管道，支、吊架不支承在连接头上，水平管的任意两个连接头之间必须有支、吊架。
▲ 行业标准CECS.151-2003 5.7.3横管吊架（托架）应设置在接头两侧和三通、四通、弯头上下游连接接头的两侧。吊架（托架）与接头的净间距不宜小于150mm和大于300mm。在进水立管后部，三通、弯头部位均应设固定支架。
公共楼梯间控制系统：
▲ 应急照明在采用节能自熄开关控制时，必须采取应急时自动点亮的措施 。在有火灾联动情况下用一常开触点短接节能自熄开关两段，应急情况下闭合常开触点短接节能Center自熄开关，即可实现应急时自动点亮，不受节能自熄开关的影响和控制。这样就不违反《住宅 建筑规范 》GB 50386-2005第8.5.3 条 。这样的声光控开关一般下来4根线，一火线，一消防火线，一控制线，一零线（用于里面的继电器应急情况的连通）。
▲ 单联双控翘板开关，一般下来3根线，一火一消防火一控制线，两火同相（防顶火），由消防 配电 箱的消防模块控制箱内的接触器使消防火线送电至开关。
▲ 应急蓄电池的灯具，一般控制，但必须保证足够的应急照明时间。
三小间止水带
