抖音相信大家都听说过，但是知道有 Web 版抖音 的人可能要少一些，和 TikTok 一样抖音也有 Web 版本，可以让我们在浏览器中就可以刷短视频和观看抖音直播。抖音是如何实现在浏览器中直播的呢？本篇文章来解析抖音直播的技术原理。

调试

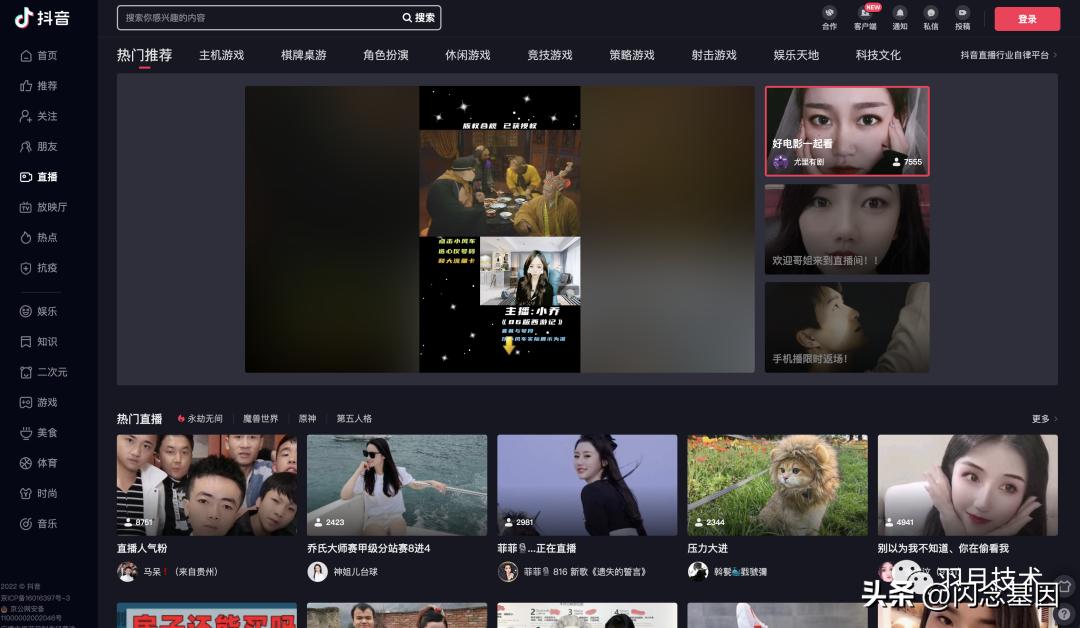

首先点击 https://live.douyin.com 进入抖音直播页面。

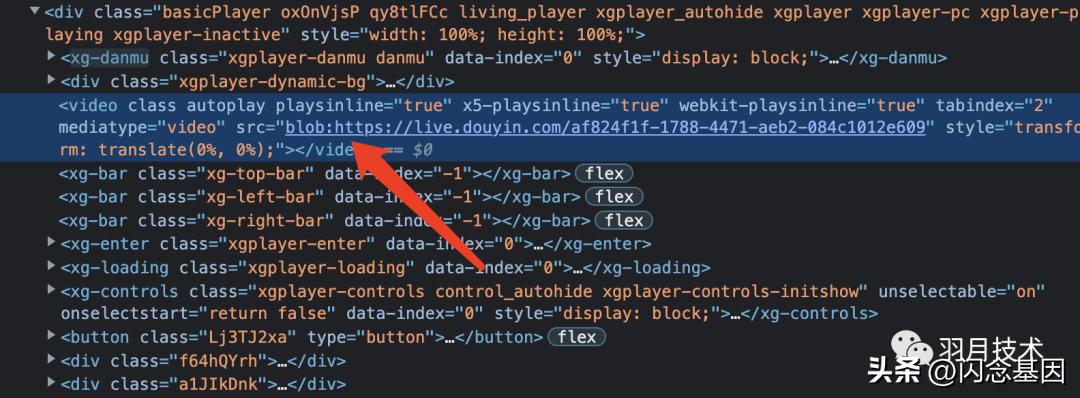

然后随便进入一个直播间并打开开发者工具，查看*放播**器相关 DOM 结构，如下图所示。

首先可以发现原来抖音也是使用的 xgplayer。另外还可以发现 video 元素的 src 属性是 blob: 开头的视频地址，和我们平时用 video 元素*放播**的视频有点不一样，要了解为什么视频地址是 blob: 开头的，就需要了解接下来介绍的 MSE API。

Media Source Extensions 介绍

Media Source Extensions API（MSE）媒体源扩展 API 提供了实现无插件且基于 Web 的流媒体的功能，不同于简单的使用 video 元素， video 元素对于开发者来说完全是一个黑盒，浏览器自己去加载数据，加载完了自己解析，解码再*放播**，这个过程中开发者无法进行任何操作。利用 MSE API 开发者可以自定义获取流媒体数据并且还可以对数据做一些操作。

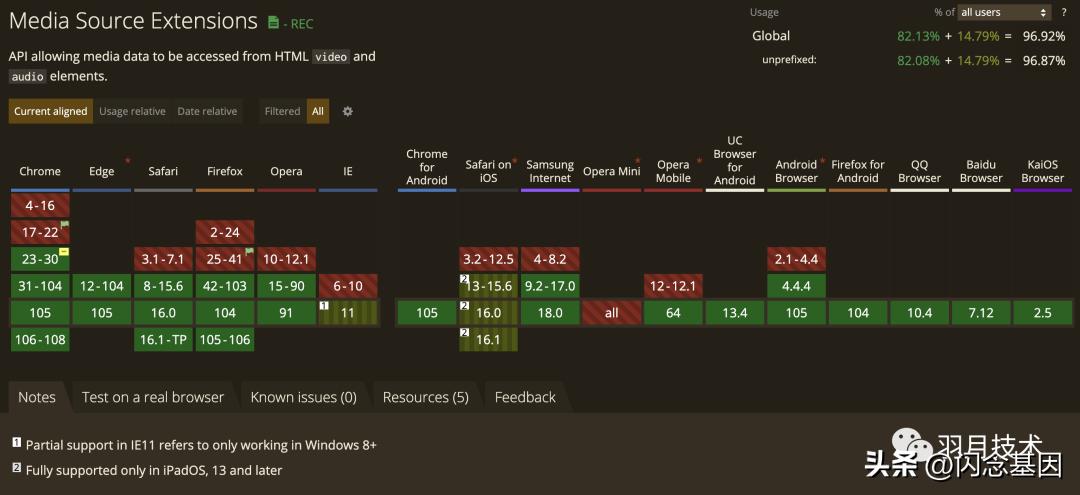

MSE 的兼容性如下图所示。

可以发现 MSE 的兼容性还算可以，IE 11 都支持。但是号称现代 IE 的 Safari 浏览器的 iphone 版，到现在都还不支持 MSE API，应该是苹果想推广自家的 HLS 协议吧，让你在 iphone 设备上*放播**流媒体只能用他家的协议。

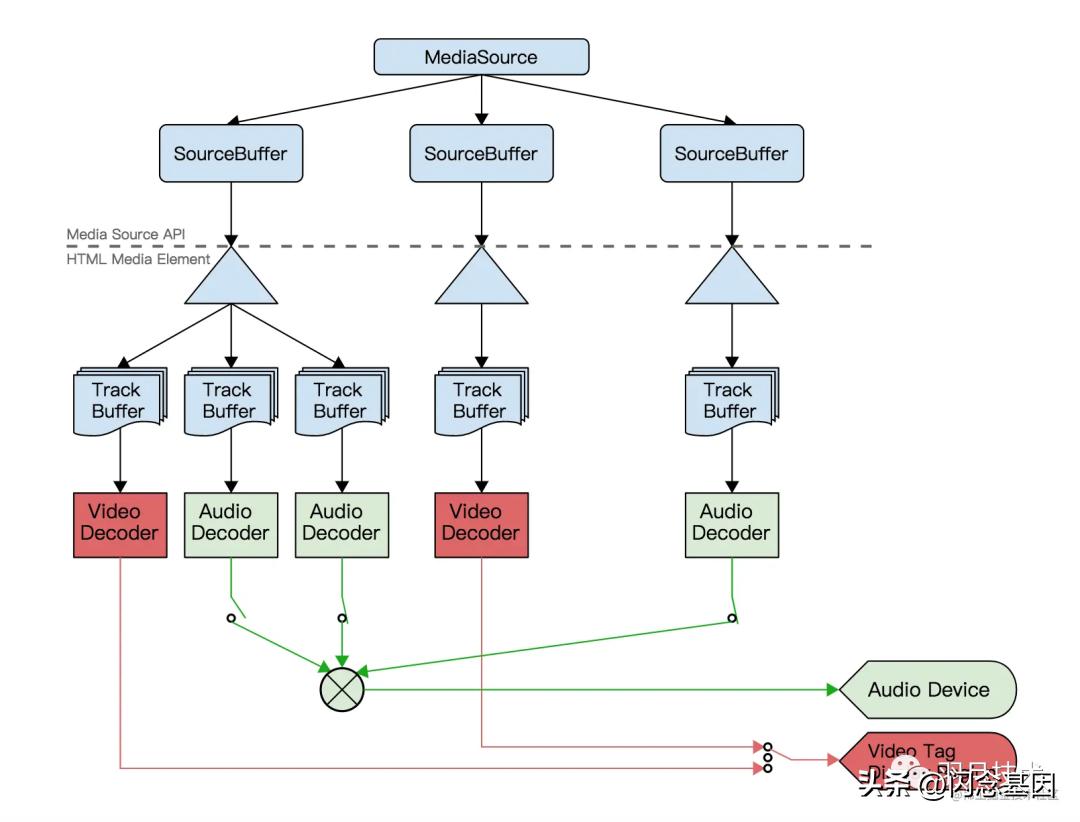

MSE API 主要有 MediaSource 和 SourceBuffer 两个对象， MediaSource 表示是一个视频源，它下有一个或多个 SourceBuffer ， SourceBuffer 表示一个源数据，比如一个视频分为视频和音频，我们可以创建两个 SourceBuffer 一个用于*放播**视频，一个*放播**音频，MSE 架构图如下所示。

通过上图还可以发现 SourceBuffer 下面还细分了 TrackBuffer ，因为你还可以不创建两个 SourceBuffer ，只用一个 SourceBuffer 来*放播**视频和音频，让它内部自己分离音视频，用不同的解码器进行解码*放播**。

使用 MSE *放播**视频的流程如下图所示。

首先我们使用 fetch 或 XHR 去*载下**数据，然后做些处理过后，将数据交给 MediaSource ，最后通过 video 元素进行*放播**，

如何将 MediaSource 和 video 元素连接呢？这就需要用到 URL.createObjectURL 它会创建一个 DOMString 表示指定的 File 对象或 Blob （二进制大对象） 对象。这个 URL 的生命周期和创建它的窗口中的 document 绑定。这就是为什么上面调试中的 video 元素的 src 是一个 blob 开头的字符串。

下面来看看使用 MSE *放播**视频的最小代码。

const video = document.querySelector('video')const mediaSource = new MediaSource()

mediaSource.addEventListener('sourceopen', ({ target }) => {    URL.revokeObjectURL(video.src)    const mime = 'video/webm; codecs="vorbis, vp8"'
    const sourceBuffer = target.addSourceBuffer(mime) // target 就是 mediaSource
    fetch('/static/media/flower.webm')
        .then(response => response.arrayBuffer())
        .then(arrayBuffer => {
            sourceBuffer.addEventListener('updateend', () => {                if (!sourceBuffer.updating && target.readyState === 'open') {
                    target.endOfStream()
                    video.play()
                }
            })
            sourceBuffer.appendBuffer(arrayBuffer)
        })
})

video.src = URL.createObjectURL(mediaSource)

addSourceBuffer 方法会根据给定的 MIME 类型创建一个新的 SourceBuffer 对象，然后会将它追加到 MediaSource 的 SourceBuffers 列表中。

我们需要传入相关具体的编解码器（codecs）字符串，这里第一个是音频（vorbis），第二个是视频（vp8），两个位置也可以互换，知道了具体的编解码器浏览器就无需*载下**具体数据就知道当前类型是否支持，如果不支持该方法就会抛出 NotSupportedError 错误。更多关于媒体类型 MIME 编解码器可以参考 RFC 4281。

这里还在一开始就调用了 revokeObjectURL 。这并不会破坏任何对象，可以在 MediaSource 连接到 video 后随时调用。它允许浏览器在适当的时候进行垃圾回收。

视频并没有直接推送到 MediaSource 中，而是 SourceBuffer ，一个 MeidaSource 中有一个或多个 SourceBuffer 。每个都与一种内容类型关联，可能是视频、音频、视频和音频等。

HTTP-FLV 介绍

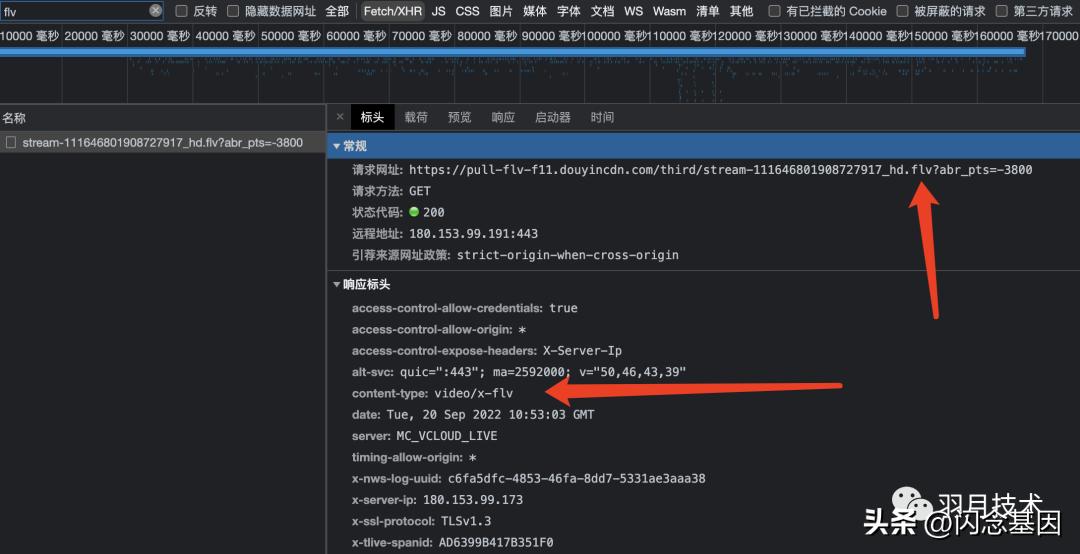

了解了 Web 环境是如何*放播**流媒体，现在来看看抖音直播是使用的什么流媒体协议吧。打开开发者工具的网络面板，如下图所示。

可以发现抖音直播使用的是 HTTP-FLV 协议，其实不看也知道抖音使用的是 HTTP-FLV，因为国内直播平台全部都使用 HTTP-FLV！所以国内直播基础建设对 HTTP-FLV 支持比较好。但是在国外 HTTP-FLV 几乎没有人用，国外用的最多的是 HLS 和 DASH 协议。

FLV（全称 Flash Video）是一种流媒体格式，由 Adobe 公司开发，并在 2003 年发布。它的出现有效的解决了视频文件在网络上传*放播**的问题，在当时它是实际意义的 Web 流媒体标准，非常多的流媒体平台都使用它来*放播**视频。

但是随着技术的进步， HTML5 的 Video 元素，已经替换 Flash 视频*放播**，目前 Flash 技术已经被弃用，各大流媒体平台也切换到了 HLS 或 DASH 技术来实现 Web 流媒体*放播**。虽然 Flash 被弃用，在国外 FLV 也几乎没人使用，但是在国内它并没有被弃用，反而被广泛用于国内直播场景，所以了解 FLV 格式还是很有必要的。

要在 Web 环境拉取 flv 直播流，不能使用 XHR，需要使用 fetch API 去拉流，因为 HTTP-FLV 会用到 HTTP/1.1 的 chunked transfer encoding 功能流式去加载数据，是客户端和服务器建立起一个 HTTP 连接后保持连接不断开，服务器不断发送直播流数据给客户端，类似于 IM 中的长轮询。

下面是使用 fetch 拉流的实例代码。

fetch('./a.flv')
    .then((res) => {        const reader = res.body.getReader()        const pump = async () => {            const data = await reader.read();            if (!data.done) pump();
        }        pump()
    })

可能大家还听过 WS-FLV，这是使用 WebSocket 去拉 FLV 流，相比 HTTP-FLV 没啥优势，所以开始尽可能使用 HTTP-FLV。在我看来 WS-FLV 唯一的作用是兼容 IE 11 浏览器，因为 IE 11 是不支持 fetch 的，并且 IE 自带的 MSStream 又有很多问题，这时候只有用 WebSocket 去拉流。

FLV 格式

接下来让我们再更深入了解下 FLV 文件格式，FLV 格式的文件构成是比较简单的，整个文件是由一个文件头和一个文件体组成，文件体是由一个个标签组成。

FLV 文件头

FLV 文件由 9 个字节的文件头开始，FLV 文件头结构如下表所示。

FLV 文件体

FLV 文件头之后就是文件体，文件体是由上一个 FLV 标签大小和 FLV 标签循环组成，如下表所示。

需要注意的是，FLV 标签大小是标签它之前的 FLV 标签大小，所以第一个标签大小总是为 0 。

一共有 3 种类型的 FLV 标签，FLV 标签如下表所示。

FLV 标签中的数据字段的结构会因为标签的类型不同而不同，音频标签数据字段为 AUDIODATA ，视频标签为 VIDEODATA ，脚本数据标签为 SCRIPTDATAOBJECT 。

FLV 音频标签

音频 FLV 标签数据字段结构如下表所示。

对于常用的 AAC 编码的音频数据，FLV 规范还定义了 AACAUDIODATA 数据结构，如下表所示。

FLV 视频标签

视频 FLV 标签数据字段结构如下表所示。

编码 ID 一般为 7 表示 AVC 编码，官方规范是不支持 HEVC 编码的，但是现在 HEVC 编码越来越流行，所以社区一般把编码 ID 12 定义为 HEVC 编码。

AVCVIDEOPACKET 表示 AVC 视频数据结构，它的结构如下表所示。

关于 AVCDecoderConfigurationRecord 数据结构，请查看 ISO 14496-15 的第 5.2.4.1 章节。

FLV 数据标签

FLV 视频元数据存放在 FLV 数据标签里面，它的结构如下表所示。

SCRIPTDATAOBJECT 描述的是一个对象，它由一个键值对组成，结构如下表所示。

键和值的数据结构如下表所示。

FLV 文件的元信息一般放在 onMetaData 字段中，解析完成 FLV 数据标签后将返回下面这个对象。

interface FLVScriptData {
    onMetaData?: {
        duration?: number;
        width?: number;
        height?: number;
        videodatarate?: number;
        framerate?: number;
        videocodecid?: number;
        audiosamplerate?: number;
        audiosamplesize?: number;
        stereo?: boolean;
        audiocodecid?: number;
        filesize?: number;
    }
}

onMetaData 对象的字段含义如下。

• duration 是视频的总时长，单位是秒。
• width 是视频的宽度，单位是像素。
• height 是视频的高度，单位是像素。
• videodatarate 是视频的码率，单位是 kb 每秒。
• framerate 是视频的帧率。
• videocodecid 是视频的编码 ID，同 FLV 视频标签中的编码 ID。
• audiosamplerate 是音频的采样率。
• audiosamplesize 是音频的位深。
• stereo 表示是否为立体声。
• audiocodecid 是音频的编码 ID，同 FLV 音频标签中的编码 ID。
• filesize 是文件的大小，单位是字节

FMP4 格式

MP4 格式相信大家都听说过，MP4 或称 MPEG-4 第 14 部分是一种标准的数字多媒体容器格式，它被定义在 ISO 14496-14 中，是由苹果的 QuickTime 视频格式演化而来（也就是我们常见的 .mov 视频格式）。

FMP4 是 fragmented MP4 的缩写，FMP4 更适合流媒体传输，它们的区别如下所示。

这是一个普通的 MP4 文件，可以看到它有一个很大的 mdat （实际电影数据） box ，所有视频元信息都存放在 moov 盒子，所有音视频数据都存放在 mdat 盒子，所以 mp4 格式并不适合流媒体传输。

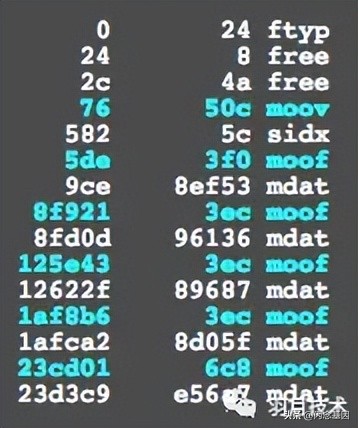

这是 fragmented MP4 的截图，它是由 ISO BMFF 初始化分片（ ftyp 后跟单个电影标题盒子 moov ），加上一个个 moof 和 mdat 盒子组成的视频分片组成，它的元信息和音视频数据分散到一个个的 moof 和 mdat 盒子中，一次性只加载需要展示的部分，有点类似于前端的瀑布流分页的数据加载。

因为 MP4 格式比 FLV 复杂的多，这里篇幅有限就不再详细介绍了，感兴趣的同学可以去看看 ISO 14496-12。

视频格式

上面之所以介绍 FMP4 格式是因为 MSE API 并不是所有视频格式都支持（比如上面介绍的 flv，或者普通的 mp4 格式就不会支持）根据浏览器的不同，可能支持的视频格式也不同，但是 FMP4 格式所有的浏览器都支持，更多信息可以查看 ISO BMFF Byte Stream Format。

上面介绍的 FLV、MP4、FMP4、MOV 这些全都是视频封装格式，他们就像一个盒子来存放真正的音视频流数据。

所以要在浏览器中*放播** flv 直播流，还需要将 flv 视频格式转换成 fmp4 视频格式。根据上面介绍的 flv 文件格式对 flv 进行解析，这个操作一般称为解封装（demux），解析出来音视频等信息数据后，再封装（remux）成 fmp4 视频格式，最后交给 MSE API 来*放播**。

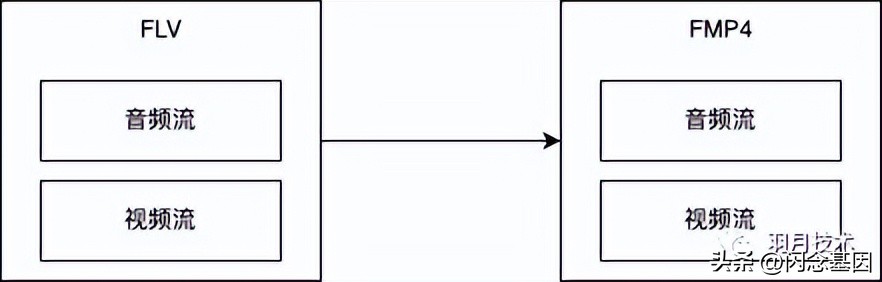

如上图所示，我们需要将 FLV 格式转换成 FMP4 格式，其中的音视频流是不变的，这个操作也称为转封装。

整体*放播**流程

那么在 Web 中*放播** HTTP-FLV 直播流的整体流程如下所示。

1. 首先使用 fetch 去拉 flv 直播流。
2. 使用 HTTP/1.1 的 chunked transfer encoding 功能，流式*载下**视频 chunk 片段。
3. 使用 FlvDemuxer 流式解封装 flv 视频流。
4. 对视频流进行修复做音视频同步。（一些音视频流可能会有问题）
5. 使用 FMP4Remuxer 将视频流封装成 FMP4 格式。
6. 最后将封装好的 FMP4 片段数据交给 MSE *放播**。

上面 FlvDemuxer 和 FMP4Remuxer 的代码需要自己根据 flv 和 fmp4 文件格式编写，将 flv 中的每一帧的音频、视频和元信息都解出来，然后再将它们封装成 fmp4 格式。

总结

本篇文章讲解抖音直播的技术原理，它是使用 HTTP-FLV 来*放播**直播流，不光是抖音在使用 HTTP-FLV 直播方案，国内几乎所有的直播平台都在使用 HTTP-FLV 方案，所以看完这篇文章相当于了解了国内所有平台的直播技术直播原理。不过各个平台会在 HTTP-FLV 基础上加点自己的东西，例如斗鱼直播还使用了 P2P 技术来节省服务器流量。相比和其他平台用一样直播方案的抖音直播，抖音短视频*放播**原理其实更有意思，下次将分享抖音短视频技术原理。
