微型顶管 及其配套施工工艺
突破多种施工条件限制
助力管网自由联通
01
传统顶管施工覆土要求严格
传统顶管施工对覆土深度有严格的要求：
（1）根据《顶管施工技术及验收规范》1.08条：一般情况下，顶管的覆土厚度不少于3米，或者不少于1.5倍的管道外径，否则应采取相应的技术措施。
（2）《给水排水工程顶管技术规程》CECS 246-2008 第5.4条：顶管的覆土厚度在不稳定土层中宜大于于管道外径的1.5倍，并应大于1.5米。
（3）《人防工程施工及验收规范》GB50134-2004 第7.1.4条 顶管覆土厚度应大于顶管直径的２倍。
与此同时，顶管施工的覆土深度在施工环境特殊的情况下，还必须符合其他多项要求，包括
1）穿越河流等水域时，穿越管段管顶埋深不宜小于设计洪水冲刷深度或疏浚深度以下6m。
2）穿越管段管顶距河床底部的最小距离不宜小于穿越管道外径的10 倍。
3）穿越管段埋设深度应不受挖沙、采石、抛锚等作业的影响；
4）穿越铁路、公路、堤防等建（构）筑物时，穿越深度应符合铁路、公路、堤防等相关部门的规定。
02
健伟通技术尤其适合穿越老旧城区、繁华干道的疑难顶管施工项目
健伟通技术团队
而在实际施工过程中，当覆土深度不足2M时，极易发生地层扰动大造成的顶穿道路、损害设施、地面沉降等重大施工事故。当遇到需要穿越城市繁华主干道、老旧建筑底部，施工条件不足以满足覆土深度要求，而开挖式施工又因拉链式施工作业势必造成大的交通干扰、环境与经济影响时，寻求一种在浅覆土情况下，依然可以良好完成顶管施工作业的顶管施工工艺，成为项目方迫切的需求。
针对这一疑难点，健伟通微型顶管技术通过技术研发创新与成套设备研发设计，已经建立起一套行之有效的综合解决方案，并在多个项目中取得良好成果。
03
健伟通微型顶管典型案例
青竹湖大道效果图
青竹湖统征储备地块配套路网工程项目（EPC）工程总承包项目中的部分工段需横穿青竹湖大道。在原设计方案中横穿段拟采用1000㎜管径顶管施工，且其覆土深度仅1.5米。此方案在专家论证会上未获通过，要求改用明挖法施工。
随着健伟通微型顶管设备在西湖集团管网建设项目中以4天时间成功横穿交通流量极大的咸嘉湖大道，为项目方大幅降本增效，考虑到青竹湖大道交通情况复杂，车流量极大，专家组推荐健伟通来制定微型顶管施工方案，以求解决覆土深度不足的施工疑难。
接到委托后，健伟通对施工现场进行了实地评估，由技术团队加班加点进行设备选型、刀盘定制、施工方法改善等全盘设计，为项目量身赶制了专项解决方案。方案费用低、工效高、质量优，采用的成套设备机体轻巧稳定、地层扰动小、覆土深度要求灵活，在3天时间内顺利顶进30米，带着配套管材成功横穿青竹湖大道，顶进过程中地面无沉降、道路交通无影响，对周边的社会生产生活无干扰，受到项目方和专家组一致好评。
04
施工工艺要点
微型顶管成套设备及其配套施工工艺
在这类典型案例中，健伟通采用了其拥有多项国家专利的微型泥水平衡顶管机。这一成套设备，在盾构顶进功能专业全面的同时，具备显著的轻量化优势，其300-800mm的微小机体，重量控制在0.8-1.6吨之间，只需要极小的工作井即可完成顶进作业。
顶进作业过程中，具备顶进速度快，土质变化不用更换刀盘等优势。因其机体轻便地层扰动小，可完美解决覆土深度不足时的多种施工疑难点，是您开展非开挖顶管施工的更佳选择。
（1）
地质适应性更强
本顶管设备的刀盘应用专利技术，擅长处理复杂地质，对强度变化的适应性明显优于同类产品。在不换刀盘的情况下，既能挖掘土、沙、较致密黏土、泥土风化岩，也能破碎砂砾石、岩石，及多种障碍物等。

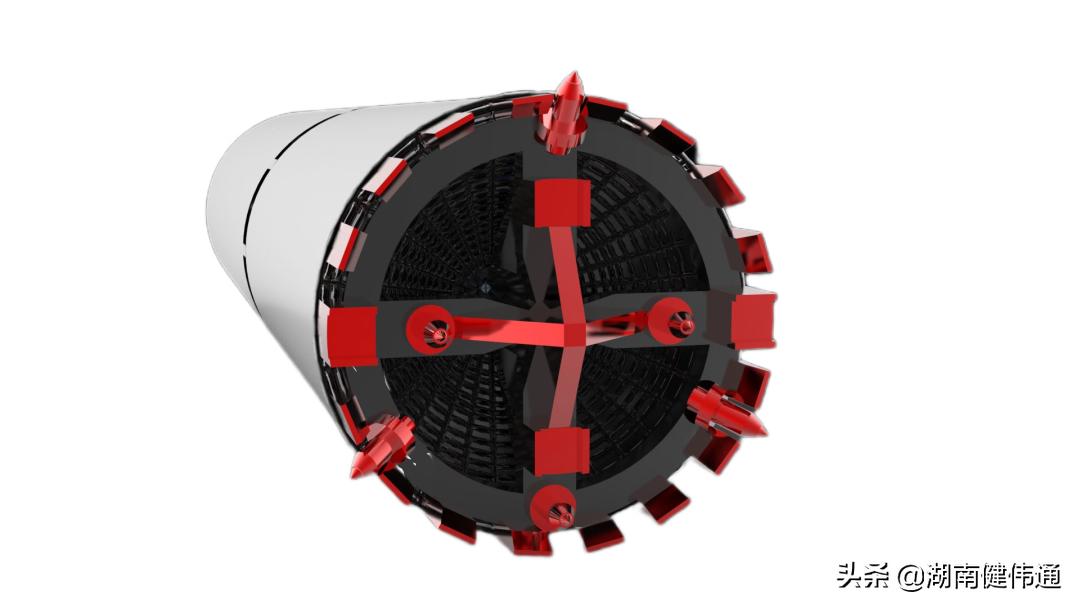

健伟通专利刀盘结构示意图
（2）
管材适应性更强
不限管材一机通顶，包括且不限于水泥预制管、玻璃钢增强夹砂管、球墨铸铁管、钢管、陶土管等。
（3）
排浆能力更强
增设反冲洗系统，避免出泥管堵塞，极大提升排浆能力，全面保质增效。
（4）
管径规格更全面
支持300mm-800mm微型管径、1000mm--3500mm管径，异型管设备与常规管设备两种技术并驾齐驱双强发展。
（5）
地层扰动小
整机结构优化，机头体积更小，机体重量更轻，对地层扰动更小。
（6）
施工效率更高
噪音更小，节水省电，操作更方便，顶进速度更快。

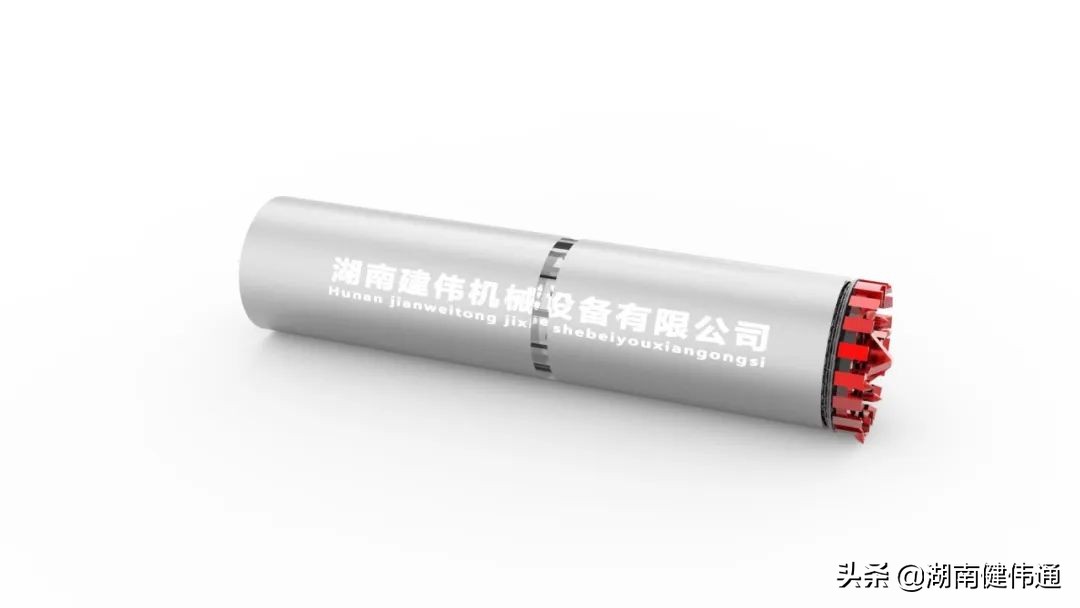

健伟通专利小型盾构机示意图

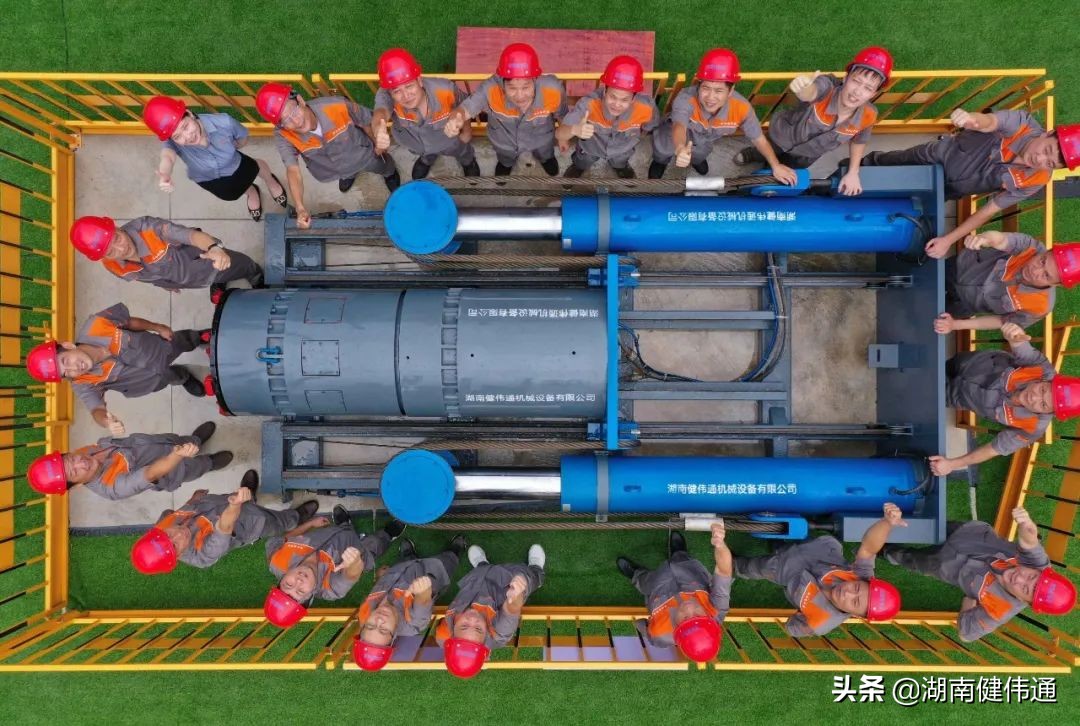

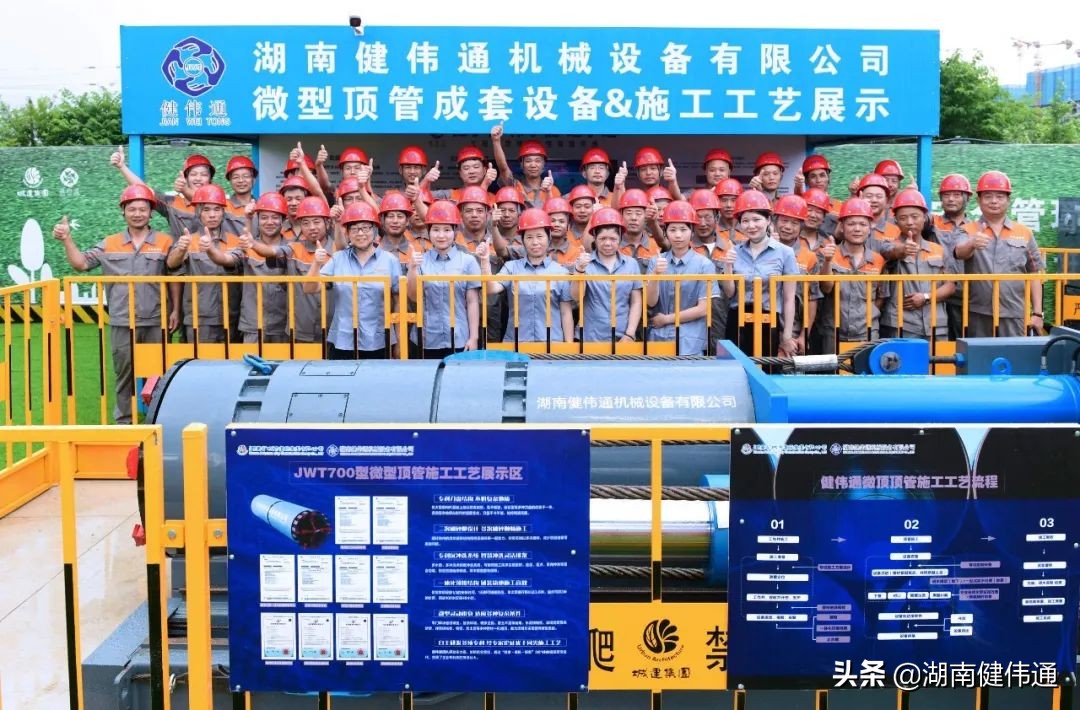

健伟通JWT500型设备媒体实拍
通过对顶管施工综合解决方案的又一次升级迭代，健伟通所到之处，管网建设将不再严重受限于覆土深度不足、施工环境复杂等条件的限制，地下管网必将更好地服务于千家万户。
