电阻的色环编码，常用于直插封装的小型电阻器标识相关参数。‘机电匠’将分享有收藏价值的，高清《色环电阻色码读值表》。

由于小型电阻器体积较小，采用印字的方法来标识参数，难以容纳足够的信息。

于是人们为了分辨电阻值和误差精度，便使用色环编码来标定电阻器的相关参数。

色环编码的识别方法

以下12种颜色对应12个数值

（更详细的信息请看下面的读值表）

黑，棕，红，橙，黄，绿，

0，1，2，3，4，5，

蓝，紫，灰，白， 金， 银

6，7，8，9，±5%，±10%

• 倒数第二环和倒数第一环的意义

倒数第二环：代表乘数也就是0的个数，

也可以是金色（x0.1）或银色（x0.01）。

倒数第一环：代表误差值（请看读值表），

也可以是无色，表示误差±20%。

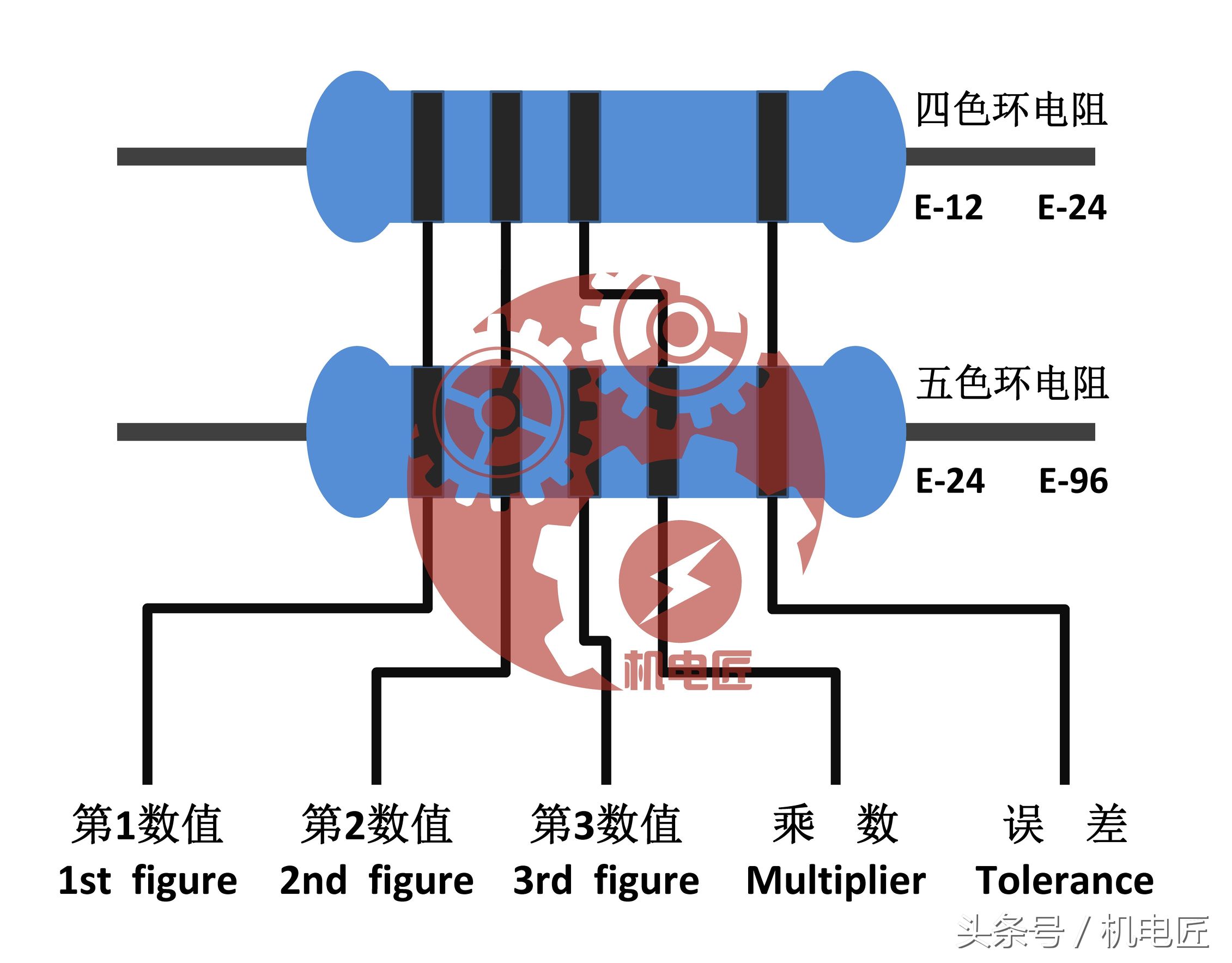

• 常用的四环电阻和五环电阻

四环电阻：是用四条色环标识参数的，从左到右，第一环是高位数值，第二环是低位数值，第三环是乘数，第四环是误差精度。

例如：红（2）、紫（7）、棕（x10）、金（±5%），对应的参数是，270Ω，误差±5%。

五环电阻：是用五条色环标识参数的，从左到右，第一环是高位数值，第二环是中位数值，第三环是低位数值，第四环是乘数，第五环是误差精度。

例如：绿（5）、棕（1）、黑（0）、黑（x1）、金（±5%），对应的参数是，510Ω，误差±5%。

四色环，常用于标识E12或E24的标称阻值。

五色环，常用于标识E24或E96的标称阻值。

关于E12、E24、E96的标称阻值的具体数值，可参阅‘机电匠’的原创文章《电容、电阻、电感的标称值，该如何选取？》
