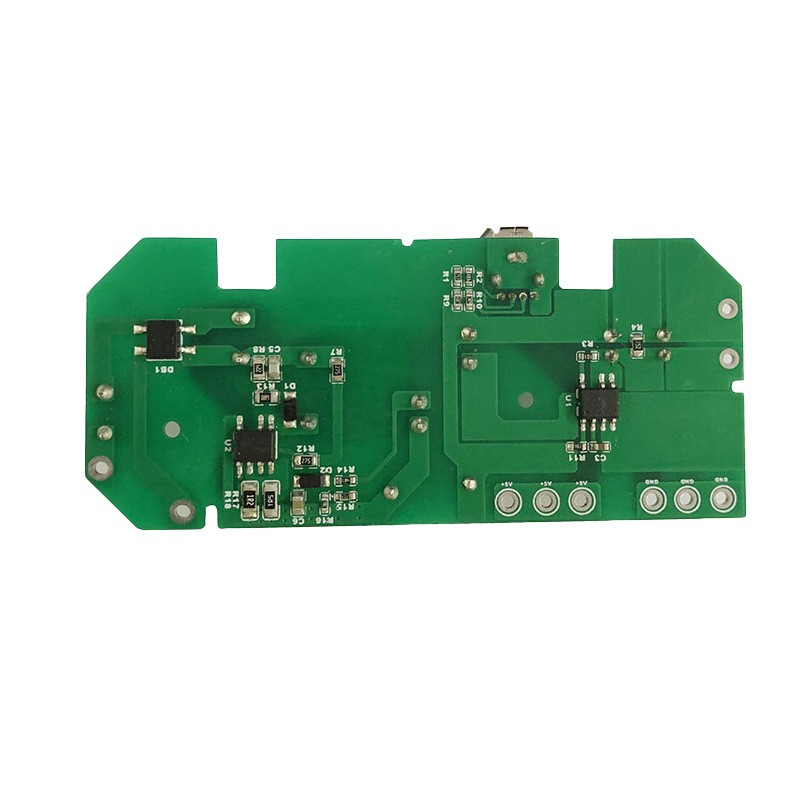

控制板功能
移动电源是一种便携式电源设备，主要用于给移动设备（如手机、平板电脑等）充电。移动电源的工作原理比较简单，通过控制电池的充放电实现给外部移动设备供电的功能。同时，移动电源还需要在电池管理、保护等方面进行一定的设计和优化，保证其安全性和可靠性。

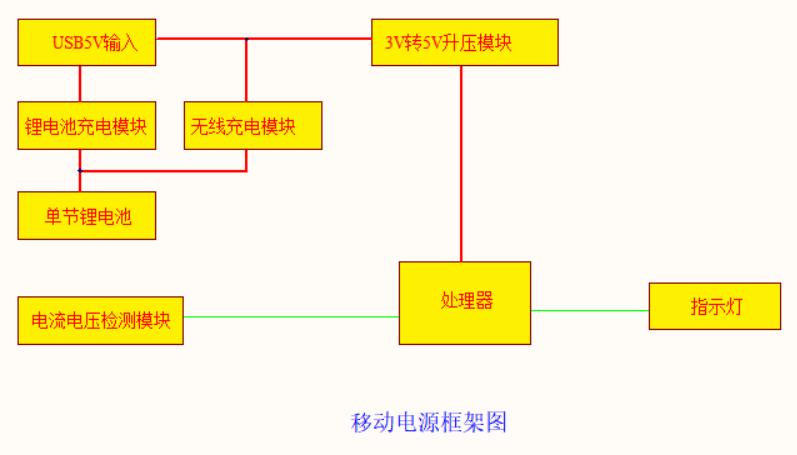

系统框架
模块及配件
|
名称及功能 |
技术参数 |
图片 |
|

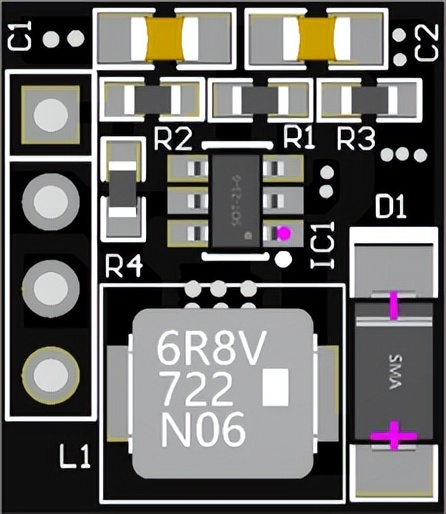

TCOOP-M004-升压模块-MT3608 （将锂电池电压转化为控制板所需的电压） |
输入电压：2.8-5.5V 输出电压：5V 最大输入电流：1.2A 工作效率：>=80% 保护：限流保护，过温保护，过压保护 安装方式：2.54*4P排针 开关频率：1.2MHz 尺寸：15*13*3(mm) 工作温度：-40°C ~ +85°C 贮存温度范围：-65℃~125℃
|
|
|

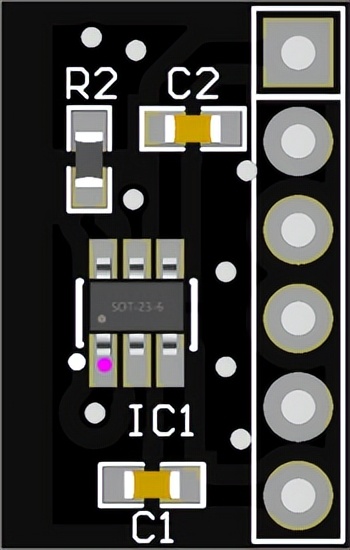

TCOOP-M074-单节锂电池充电模块-FM4057 （锂电池充电功能） |
输入电压工作范围：4.6-32V 输入过压保护电压：6.5V 充电电流：1A 支持电池类型：4.2V、4.35V、4.4V 保护：输出过流、过压、短路保护；输入过压、欠压保护；OTP 过温保护 特性：4KV ESD 安装方式：传感器2.54*6P排针 尺寸：10*15.72*3(mm) 工作环境温度范围：-40℃~ +85℃
|
|
|

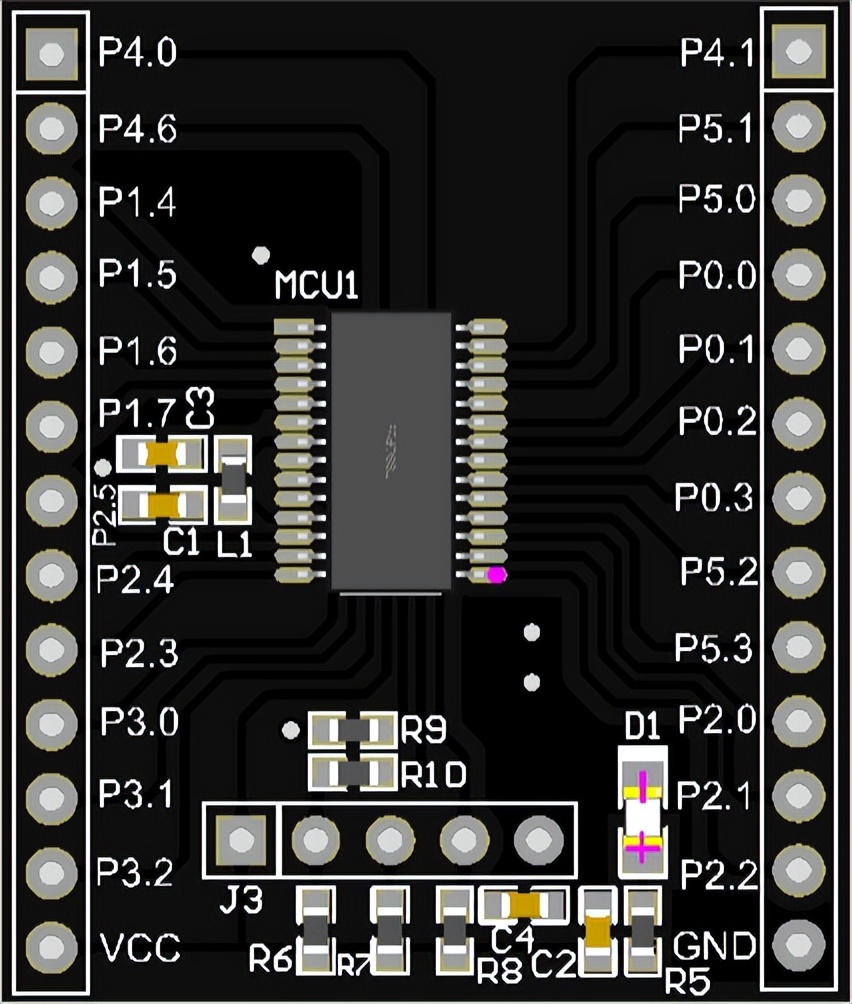

TCOOP-M015-处理器-N79E715AT28 （控制电动奶泡器的开关、转速、加热等功能 ） |
内核：51（4T）CMOS微控制器 工作电压范围：2.4~5.5V 工作频率：高速内部RC振荡器22.1184 MHz 工作温度： - 40 ℃ 至 + 105 ℃； I/O口：最多25个I/O引脚，具有四个优先级的14个中断源 内存FLASH: 16 KB；模数转换器(ADC):提供 8 模拟通道；计时器/计数器：两组16位定时器/计数器，一个16位定时器，具有三个通道的输入捕获脉宽调制器(PWM)；4通道10位PWM输出，带一个制动/故障输入；8个键盘中断输入（KBI）；10位A/D转换器； 串行端口：一套UART具有帧错误检测和自动地址识别功能；1组UART；一套具有主/从功能的SPI；2组SPI；一套具有主/从功能的I²C
|
|
|

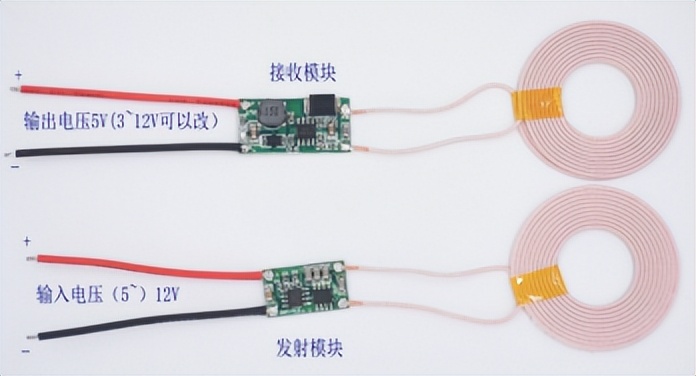

TCOOP-M105-无线充电模块-XKT412 |
输入电压：5-12V 输出电压：5V 输出电流：2A(max) 工作频率：0-2MHZ 保护：自动检测负载，自动频率锁定，自动功率控制 充电距离：1-120mm 安装方式：焊线式 尺寸：16.5*23*3(mm) 工作环境温度范围：-40℃~ +85℃ |
|
|

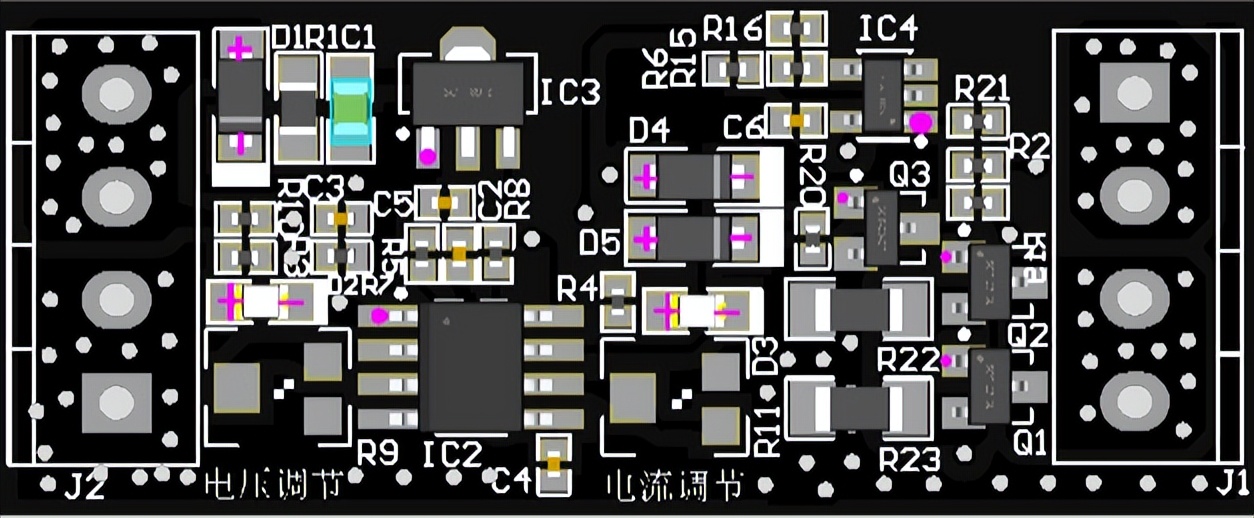

TCOOP-M062-过流过压保护模块-LM393 |
工作电压：5-12V 工作电流：<2A 安装方式：3.81*4P排针 尺寸：19*49.50*3(mm) 工作温度：-40°C ~ +85°C 贮存温度范围：-65℃~125℃ |
|
