图像、作图、识图专题
类型一 图像类
1. 图像法是利用图像这种特殊且形象的工具,表达各科学量之间存在的内在关系或规律的方法。下列从图ZT1-1中获得的结论错误的是( )
图ZT1-1
A.ρ1>ρ2B.R1>R2C.v1>v2D.p1>p2

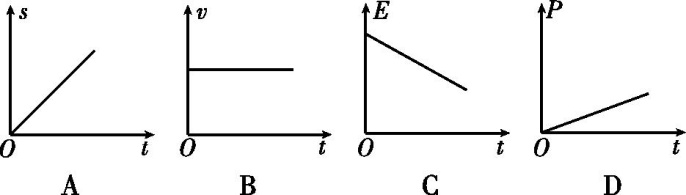

2.一个小球从某点由静止开始自由下落,不计空气阻力,小球下落过程中,如图ZT1-2所示的通过路程s、速度v、机械能E及重力的功率P与时间t的关系图像中正确的是( )
图ZT1-2

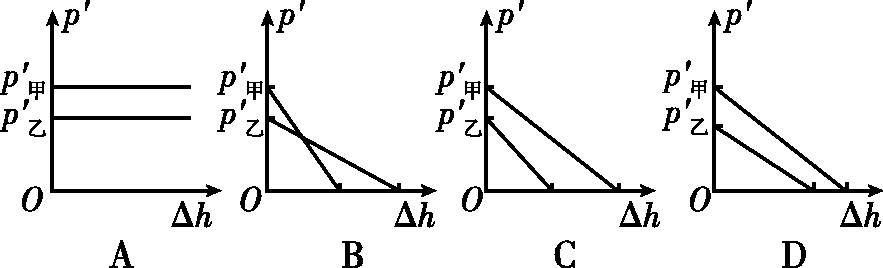

3.如图ZT1-3所示,将圆柱体甲、乙放在水平面上,已知ρ甲>ρ乙,若沿水平方向切除相同的高度Δh,则图ZT1-4所示图像中能正确表示余下部分对地面的压强p'与切去部分高度Δh关系的是( )
图ZT1-3
图ZT1-4

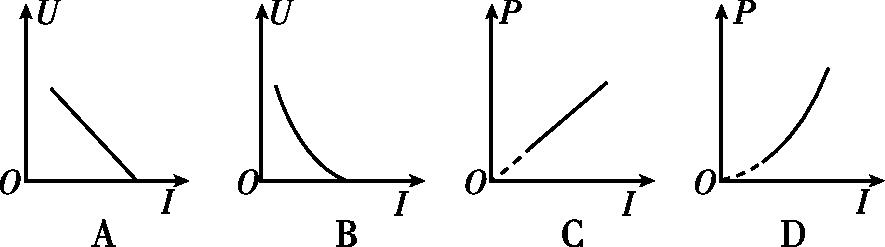

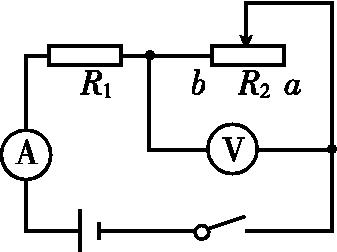

4.(双选)如图ZT1-5所示,电源电压不变,R1是定值电阻,闭合开关,将滑动变阻器R2的滑片逐渐从a端滑到b端,电流表示数为I,电压表示数为U,电路消耗的总功率为P,图ZT1-6中能正确反映两个物理量之间关系的图像是( )
图ZT1-5
图ZT1-6
类型二 作图类
【光学作图】
5. 画出图ZT1-7中S发出的光线经平面镜反射后过P点的光路。
图ZT1-7

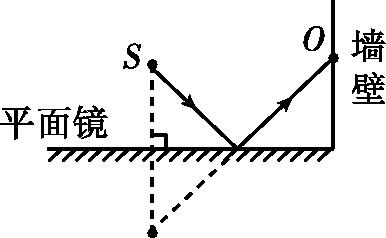

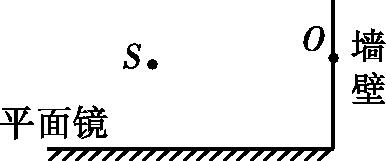

6.如图ZT1-8所示,从点光源S发出的一条光线射向平面镜,经平面镜反射后射向墙壁上的O点处。请作出这条入射光线并完成光路图。
图ZT1-8

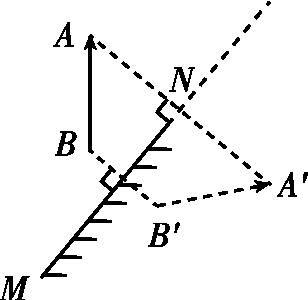

7.如图ZT1-9所示,请作出物体AB在平面镜MN中所成的像A'B'。
图ZT1-9
8. 空杯底部有一枚硬币A,由于杯壁的遮挡,眼睛在B处看不到硬币,逐渐往杯中加水至如图ZT1-10所示位置时,眼睛在B处恰好能够看到硬币,请画出人眼看到硬币的光路图。(画出一条入射光线及其折射光线即可)
图ZT1-10

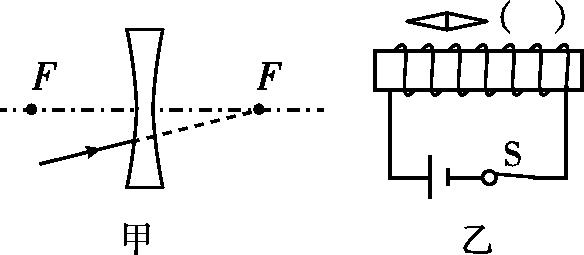

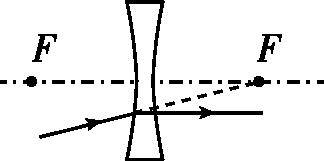

9.(1)在图ZT1-11甲中画出入射光线经过凹透镜后的折射光线。
图ZT1-11
(2)在图乙中括号内标出静止在通电螺线管正上方小磁针右端的极性。

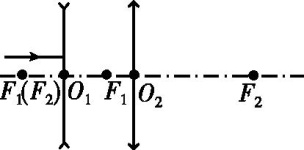

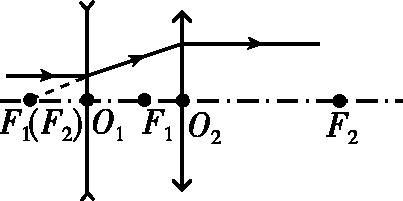

10. 如图ZT1-12所示,F1、F2分别为凹透镜和凸透镜的焦点,且两透镜的左焦点重合,请画出图中光线经透镜折射后的完整光路。
图ZT1-12

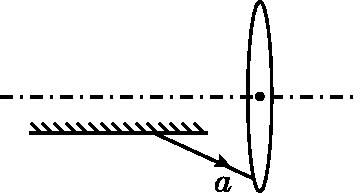

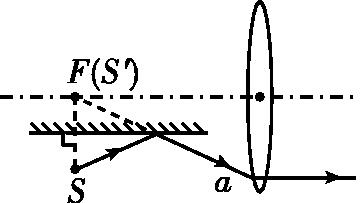

11.有一点光源S,它在平面镜中的像与凸透镜的焦点F重合,S发出的一条光线经平面镜反射后,反射光线为a,如图ZT1-13所示。请在图中画出:
①凸透镜的焦点F;
②点光源S的位置;
③光线a经过凸透镜后的折射光线。
图ZT1-13

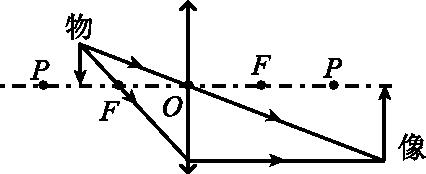

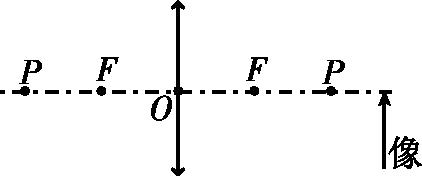

12.如图ZT1-14所示是做"探究凸透镜成像规律"实验时,光屏上所得到的像,请通过作图画出对应的物体。
图ZT1-14
【力学作图】
13.如图ZT1-15所示,小球悬挂在细线下来回摆动。请作出小球在图示位置时,所受细线拉力F和重力G的示意图。
图ZT1-15

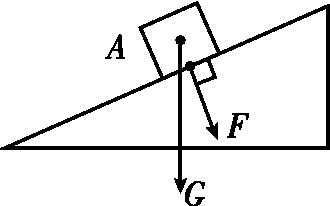

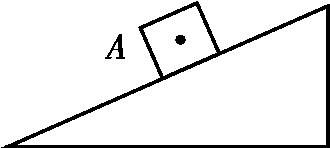

14.如图ZT1-16所示,物体A放在斜面上处于静止状态,在图中画出A所受重力G和对斜面的压力F的示意图。
图ZT1-16
15.如图ZT1-17所示是小明起跑时的情景,请画出小明所受重力(O点为重心)和右脚所受摩擦力(A点为作用点)的示意图。
图ZT1-17

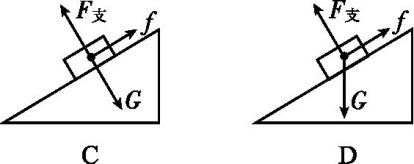

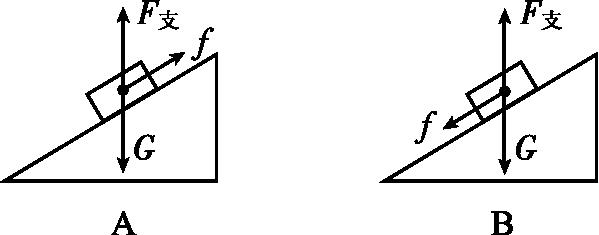

16. 如图ZT1-18所示,物体沿斜面匀速下滑,其受力分析正确的是( )
图ZT1-18

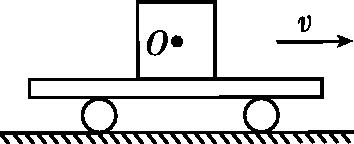

17.如图ZT1-19所示,放在小车上的木块随小车一起在水平面上做匀速直线运动,请作出木块所受力的示意图。(图中O点为木块的重心)
图ZT1-19
18.如图ZT1-20所示,小球被固定在静止的金属框架上,画出小球所受作用力的示意图。
图ZT1-20

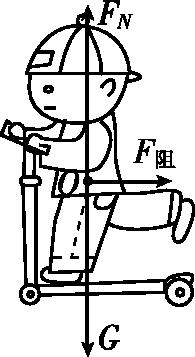

19.如图ZT1-21所示,小翔站在滑板车上水平向左运动,不再蹬地后,最终会停下来。将小翔和滑板车看作一个物体,请画出此过程中该物体所受力的示意图(力的作用点画在重心O点上)。
图ZT1-21

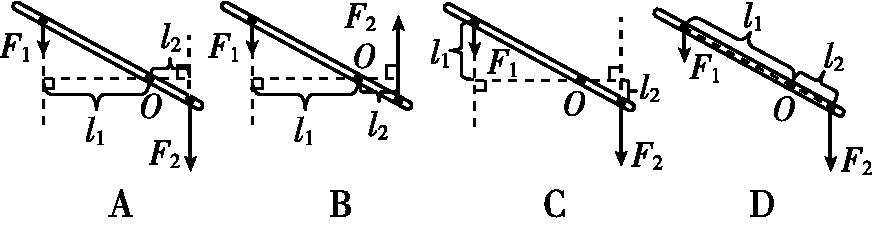

20.图ZT1-22是用撬棒撬石头的情景,图ZT1-23中关于该撬棒使用时的杠杆示意图正确的是( )
图ZT1-22
图ZT1-23

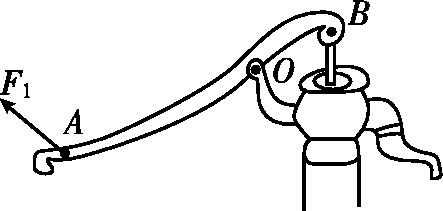

21.如图ZT1-24所示是一种活塞式抽水机的示意图,其中手柄AOB是一个杠杆,杠杆在动力F1的作用下绕O点匀速转动,请在图中画出杠杆在B点受到阻力的示意图和动力F1的力臂。
图ZT1-24

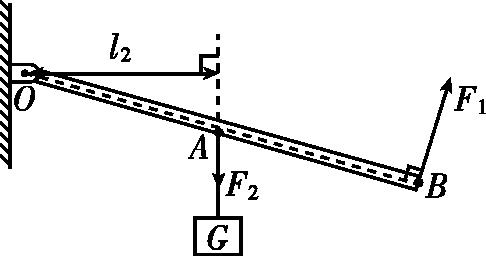

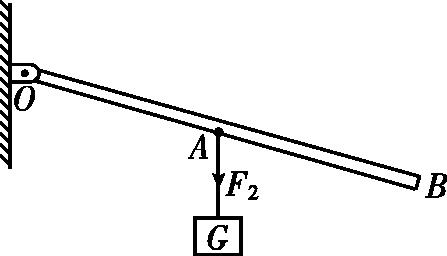

22.如图ZT1-25所示,轻质杠杆的A点挂一重物G,绳对杆的拉力为F2,O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小力F1的示意图,并作出F2的力臂。
图ZT1-25

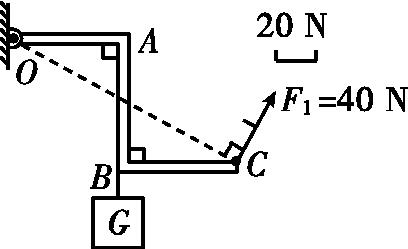

23.轻质杠杆OABC能够绕O点转动,已知OA=BC=20 cm,AB=30 cm,在B点用细线悬挂重为100 N的物体G,为了使杠杆在如图ZT1-26所示的位置平衡,请在杠杆上作出所施加最小动力F1的图示。(不要求写出计算过程)
图ZT1-26

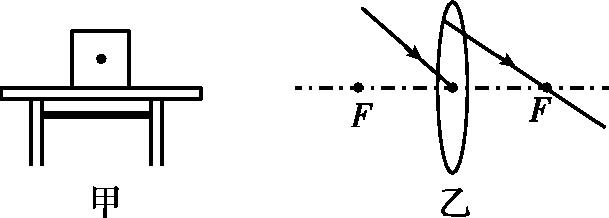

24.(1)画出图ZT1-27甲中静止在水平桌面上物体的受力示意图。
图ZT1-27
(2)根据图乙中的入射光线或折射光线,画出相应的折射光线或入射光线。
25.(1)在图ZT1-28甲中,F是透镜的焦点,a、b是烛焰发出的两条光线,a与两焦点连线平行,b经过透镜中心。请作出a、b两条光线通过透镜之后的光路图。
图ZT1-28
(2)质量均匀的小球a从地面冲上弧形轨道。如图乙所示是小球a向上运动的某一状态,请画出此时小球所受重力及小球对弧形轨道压力的示意图。
类型三 识图类

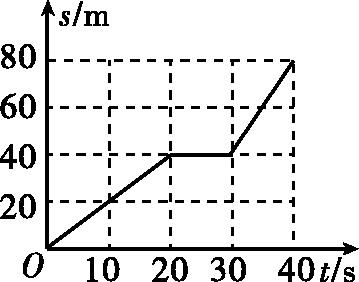

26.如图ZT1-29为某物体做直线运动时路程随时间变化的图像,由图像可知该物体( )
图ZT1-29
A.在0~20 s时间内的速度比在30~40 s时间内的速度大
B.在整个40 s时间内都做匀速直线运动
C.在整个40 s时间内的平均速度为2 m/s
D.在20~30 s时间内物体的速度为40 m/s

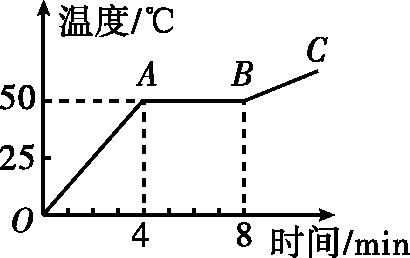

27.如图ZT1-30所示是某种固态物质加热变成液态时温度随时间变化的曲线。由图可知该物质( )
图ZT1-30
A.是晶体,熔化持续了8 min
B.在A点是液态,B点是固态
C.在A点的内能比B点的小
D.在OA段的比热容比BC段的大

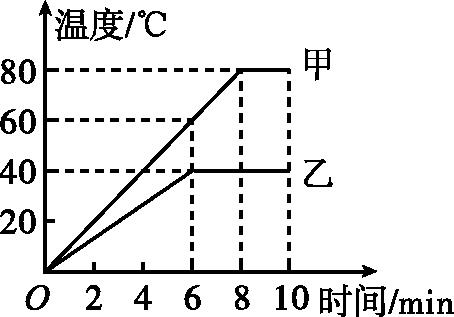

28.对质量和初温都相同的甲乙两种物质,用相同的加热器加热,它们温度随时间变化的图像如图ZT1-31所示,下列说法正确的是( )
图ZT1-31
A.甲物质的沸点一定是80 ℃,乙物质的沸点一定是40 ℃
B.0~6 min甲比乙吸收的热量多
C.8~10 min甲和乙继续吸热,虽然温度各自保持不变,但甲和乙的内能都不断增加
D.甲的比热容大于乙的比热容

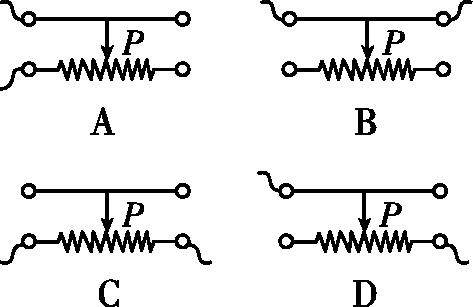

29.图ZT1-32是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时,连入电路的电阻变小的是( )
图ZT1-32

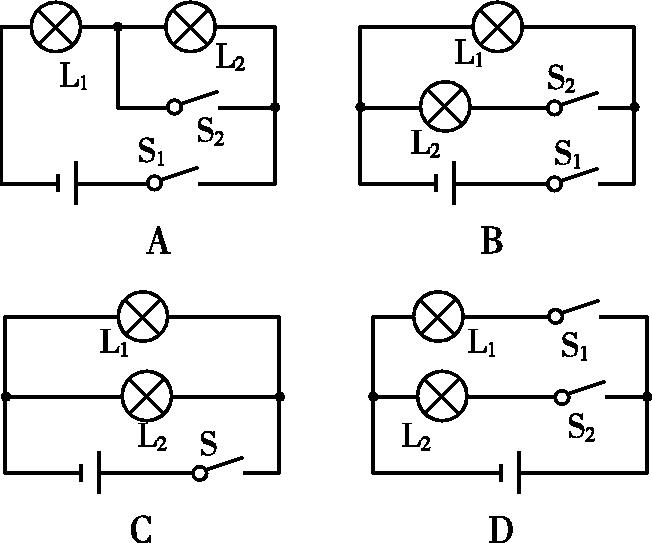

30.汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作,有时需要同时工作。如图ZT1-33所示的电路图中符合要求的是( )
图ZT1-33

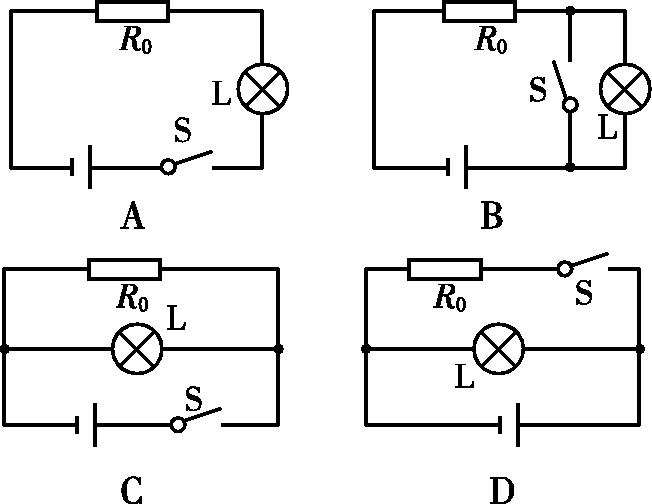

31.某同学设计了道路井盖移动报警电路。当井盖没有被移动时,井盖开关S闭合,警示灯L不亮;当井盖被移动时,井盖开关S断开,警示灯L发光,R0为保护电阻。图ZT1-34中符合设计要求的电路图是( )
图ZT1-34

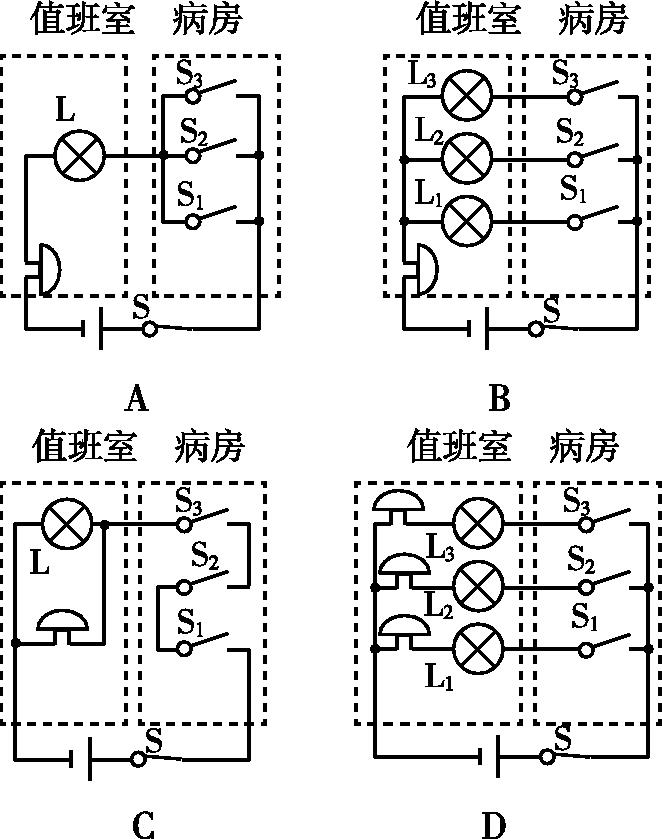

32.实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关,就能及时通知值班室里的护士,图ZT1-35中最合理的设计方案是( )
图ZT1-35

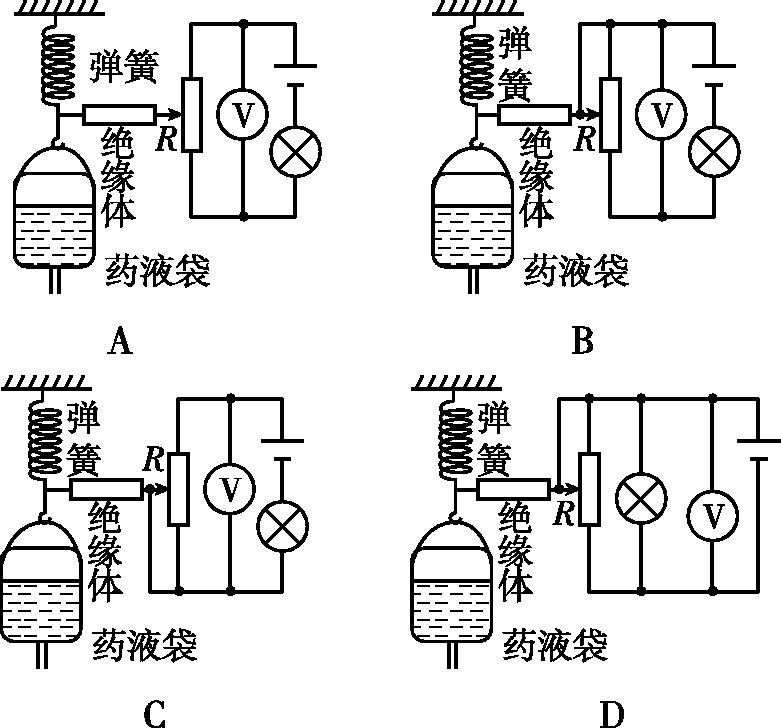

33.小华设计了一种输液提示器,能在护士站观察到药液量的变化。当袋中药液量减少时,电压表示数随之减小,图ZT1-36中符合要求的电路图是( )
图ZT1-36
【参考答案】
1.B
2.D
3.D
4.AC
5.如图所示
6.如图所示
7.如图所示
8.如图所示
9.(1)如图所示
(2)如图所示
10.如图所示
11.如图所示
12.如图所示
13.如图所示
14.如图所示

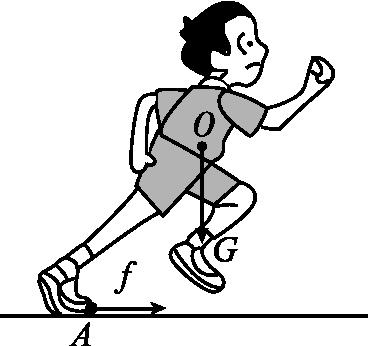

15.如图所示
16.D
17.如图所示
18.如图所示
19.如图所示
20.A
21.如图所示
22.如图所示
23.如图所示
24.(1)如图所示
(2)如图所示
25.(1)如图所示
(2)如图所示
26.C 29.A30.D 31.B 32.B 33.C
