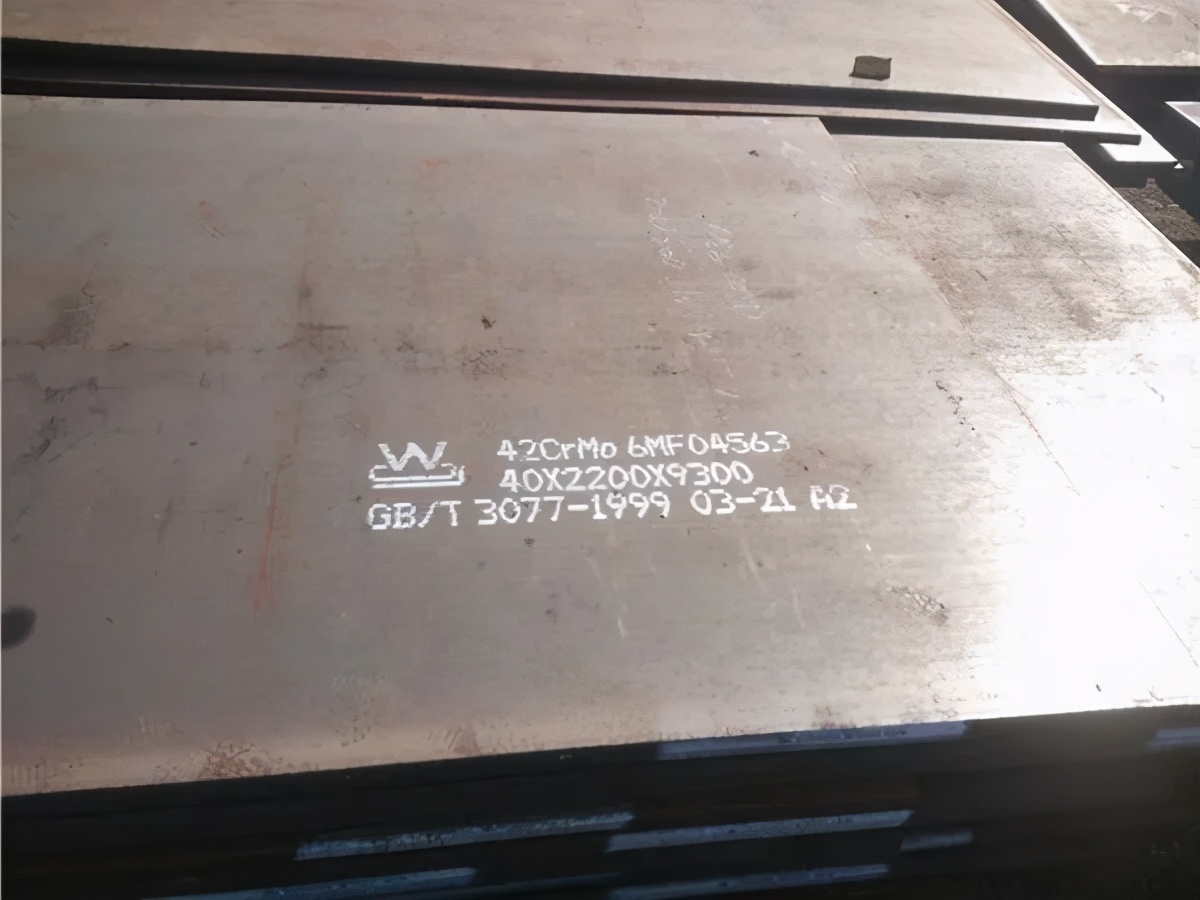

1、 42CrMo适用范围 1.1本标准适用于淬火+回火状态供应的合金结构钢板厚度21mm-100mm的钢板，一般是在供应状态下使用的。1.2执行工艺方案 WXG121-2010 2、 42CrMo尺寸、外形、重量及允许偏差 2.1钢板采用齐边轧制、切头尾，不切两纵边，其切边余量按正常切板控制。2.2钢板以理论重量交货，其余尺寸、外形、不平度、重量及允许偏差应符合GB/T709规定。 3、 42CrMo技术要求 3.1钢板的化学成分（熔炼分析）应符合表1规定。化学成分的其他要求应符合EN10083的规定。表1
牌号化学成分Wt%CSiMnPSMoCr42CrMo40.38-1.45≤0.350.60-0.90≤0.035≤0.0250.15-0.250.90-1.20
3.2冶炼方法：电炉+炉外精炼，钢液必须进行VD真空处理。3.3交货状态：淬火加回火3.4力学性能：3.4.1钢板进行布氏硬度检验，钢板表面布氏硬度值应为270HBW-330HBW；要求在钢板表面下5mm-8mm的平面处检验布氏硬度。3.4.2钢板拉伸性能及冲击检验应符合表2的规定（室温条件下）：
表2
牌号厚度mm横向拉伸性能纵向冲击KVReH（MPa）Rm（MPa）A%Z%温度/℃冲击功J42CrMo421-60≥650900-1100≥12≥50+20≥3561-100≥550800-1100≥12≥50+20≥35
注：ReH表示为上屈服强度，如果没有屈服现象发生，可用0.2%的弹限强度Rp0.2代替。3.4.3夏比（V型缺口）冲击试验的冲击功和试验温度应符合表2规定。冲击功值按一组三个试样算术平均值计算，允许其中一个试样单值低于表2规定值，但不得低于规定值的70%；3.5表面质量：钢板表面质量应符合GB3274的规定。 4、 42CrMo超声波探伤检查 钢板应按GB/T2970进行超声波探伤检查，合格等级在合同中注明。5、 42CrMo检验方法 钢板的各检验项目、试样数量、取样方法和试样方法应符合表3规定。表3
序号检验项目取样数量取样方法试样方法1化学成分（熔炼分析）1/炉GB/T222GB/T223、GB/T43362硬度逐张GB/T2975GB/T2313常温拉伸每张1支GB/T2284夏比冲击每张3支GB/T2295无损检验100%按标准规定GB/T29706表面质量逐张--目测及测量7尺寸、外形逐张--合适的量具
6、 42CrMo检验规则 6.1钢板的检验和验收由供方质量监督部门进行，需方有权按本标准进行验收。6.2依据需方要求，允许需方派检查人员到生产现场对性能 取试 过程和探伤进行见证。6.3供方应按表3规定，逐批提供用于钢板复验机械性能的试样（毛坯试样）；6.4钢板应组批验收交货，按热处理张进行分批，每批不大于25吨。6.5检验项目的复验应符合GB/T17505的规定；6.6对于复验不合的钢板，允许进行重新热处理，并提交试验。7、包装、标记和质量证明书7.1钢板包装、标记和质量证明书应符合GB247之规定。
想要了解更多，可以关注我哦~
