最近有网友提问AutoCAD的问题。题目只给了矩形的一条边长，长度为90，要绘制内部的5个相切的圆，这个问题挺有意思，需要动动脑筋。在这里就做了一个教程，分享给大家。
具体绘制步骤如下：

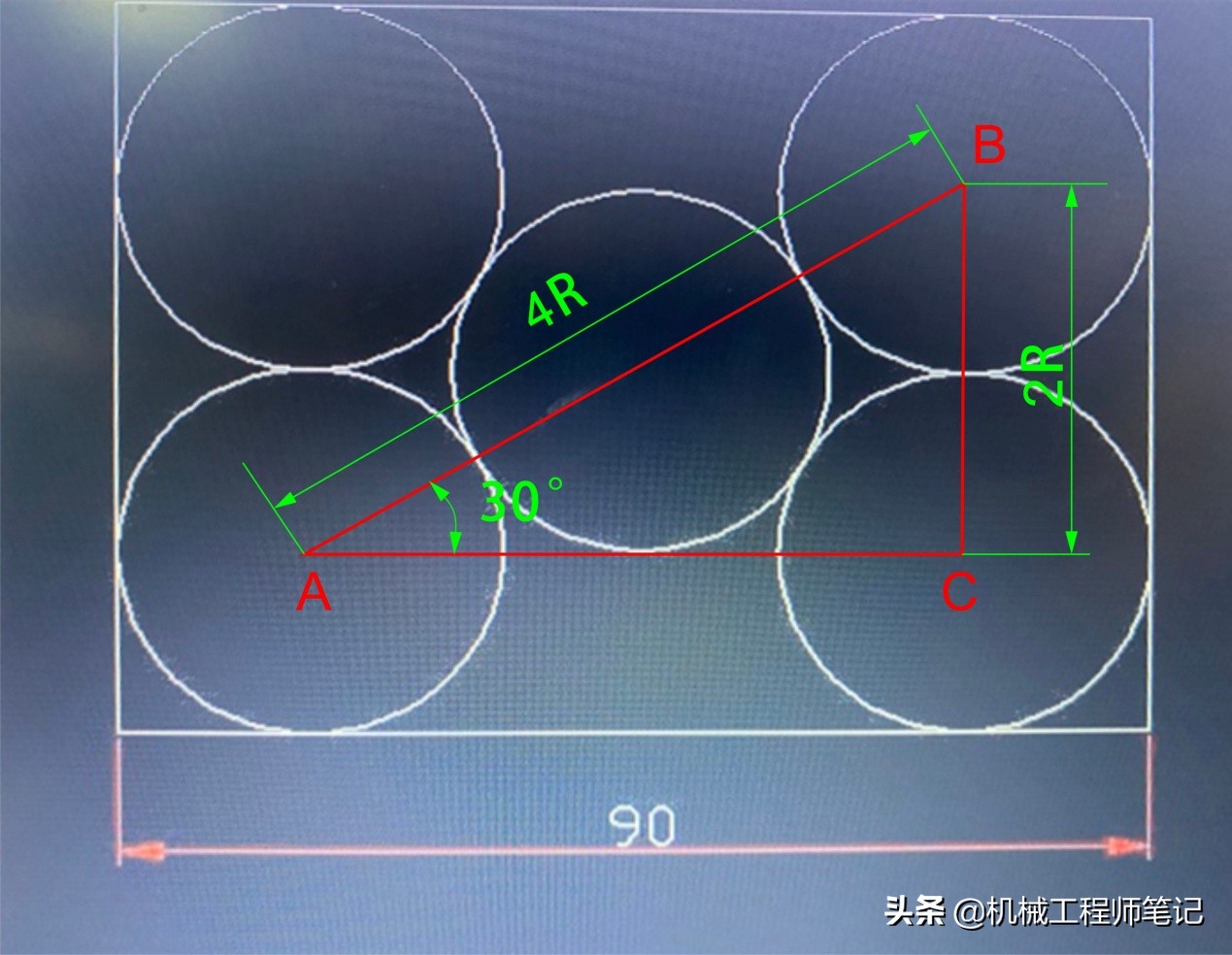

1.首先，分析几何关系。连接如图的三个圆圆心，可以看出图示的几何关系，三角形长边是短边的2倍，可知∠BAC=30°：

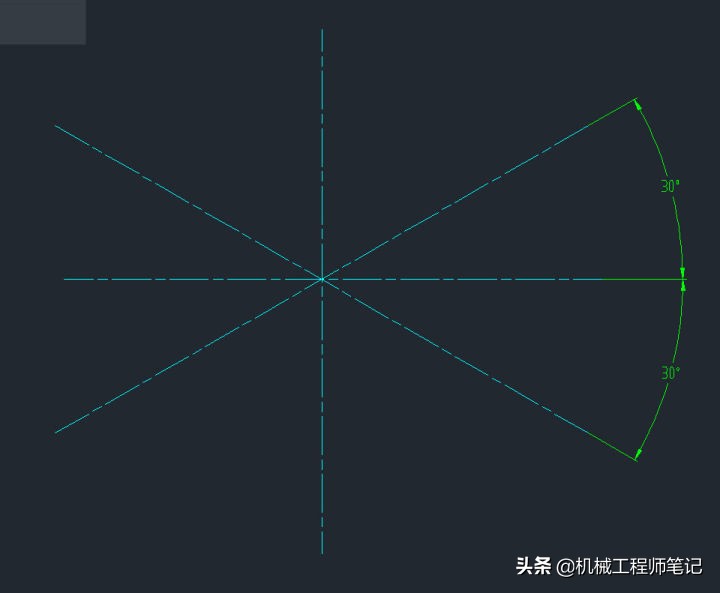

2.根据分析的结果绘制辅助线，尺寸如图：
3.绘制一个圆，半径任意，具体看参考线的长度，约占水平参考线长度的五分之一：

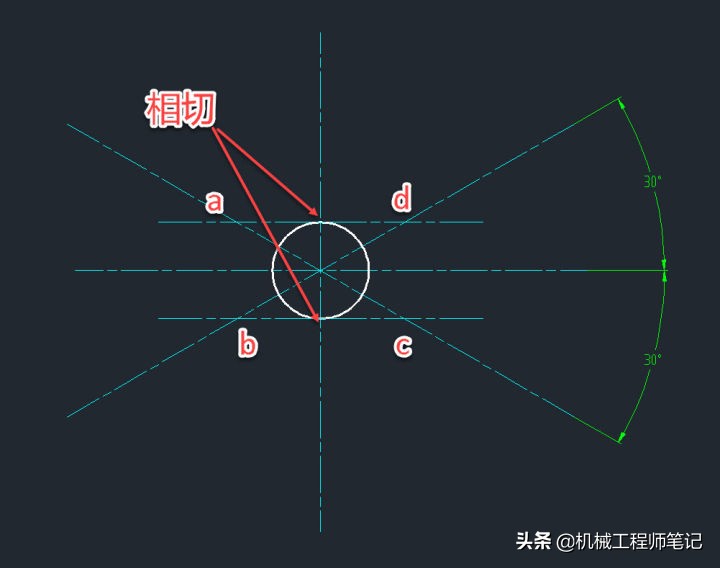

4.再绘制两条水平参考线，参考线与上一步绘制的圆相切，分别交与现有的参考线于a、b、c、d四点：

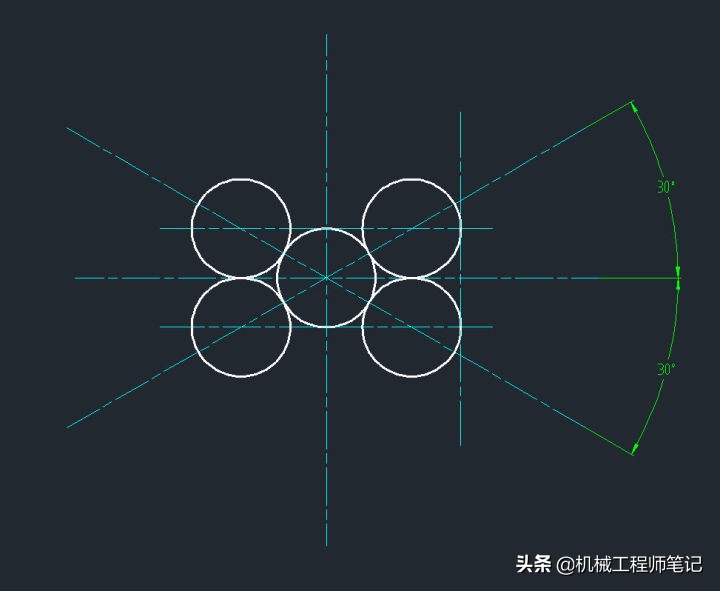

5.复制第三步画的圆，将复制的圆的圆心移动到abcd四点，这样我们就得到了和题中相似的图形，但是比例不同：
6.在右侧绘制一条竖直参考线，参考线与右侧两个圆相切：
7.再绘制两条竖直的参考线，参考线间距90，两参考线分别距离竖直中心线45：

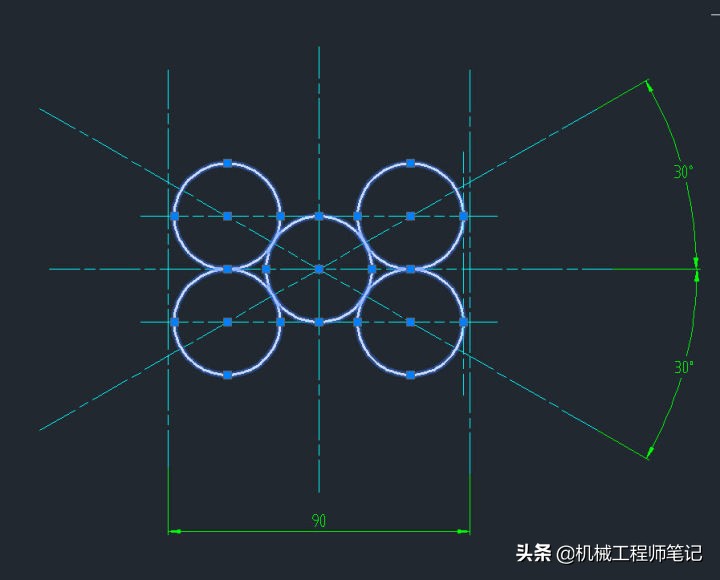

8.选中绘制好的5个圆：
9.快捷键输出"sc"，然后选择中心点：
10.然后在键盘上按向下箭头：
11.然后在下拉菜单中选择"参照"：
12.接着再选择中心点：

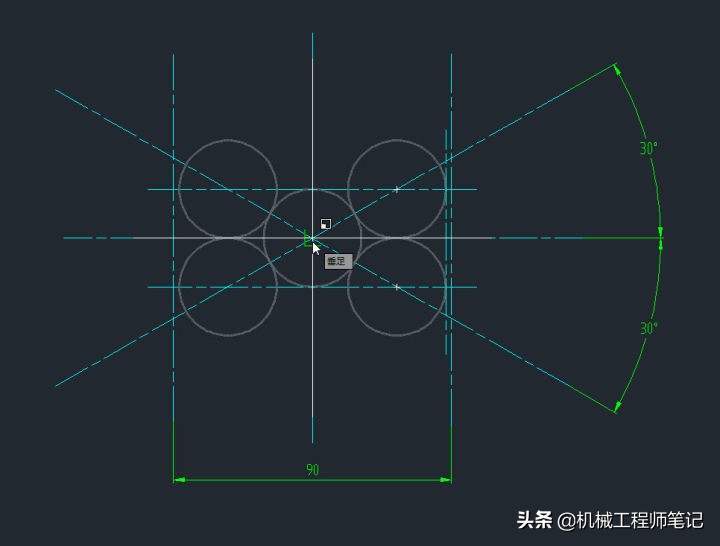

13.然后选择第6步绘制的参考线与水平中心线的交点：
14.然后继续选择第7步绘制的参考线与水平中心线的交点：

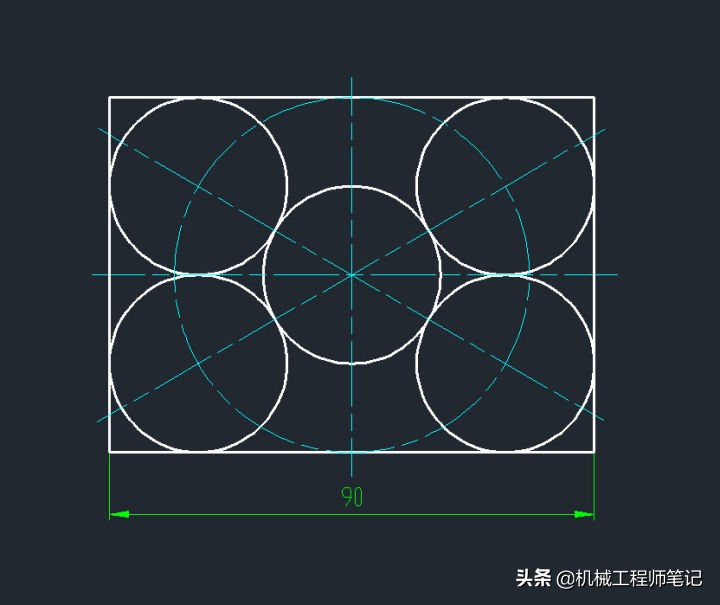

15.至此，已经大部分完成了，接下来进行修剪即可：
如果大家有更好的方法，欢迎补充，欢迎交流！
