产品简介

PRO.R-131门禁读卡器在感控系统中承担无线感知网络的基站作用。既可以实现无感知开门，在校园走班考勤应用中，也可以配合我司PRO.R-231嵌入式模块实现前后门无感知签到考勤。

配合我司的感控主机可以实现人员，资产的实时在线监测，以及对楼宇内声光水电的控制。

· 集成125K低频触发信号，精确控制考勤和签到范围；

· 集成2.4G远距离数据识读，可以实现实时在线人员监测；

· 集成2.4G收发功能，可以实现通知和消息的广播发送；

· 集成13.56M读卡功能，支持M1卡、CPU卡等；

· 支持RS485和韦根输出，灵活选择韦根26和韦根34。

技术参数：

结构安装

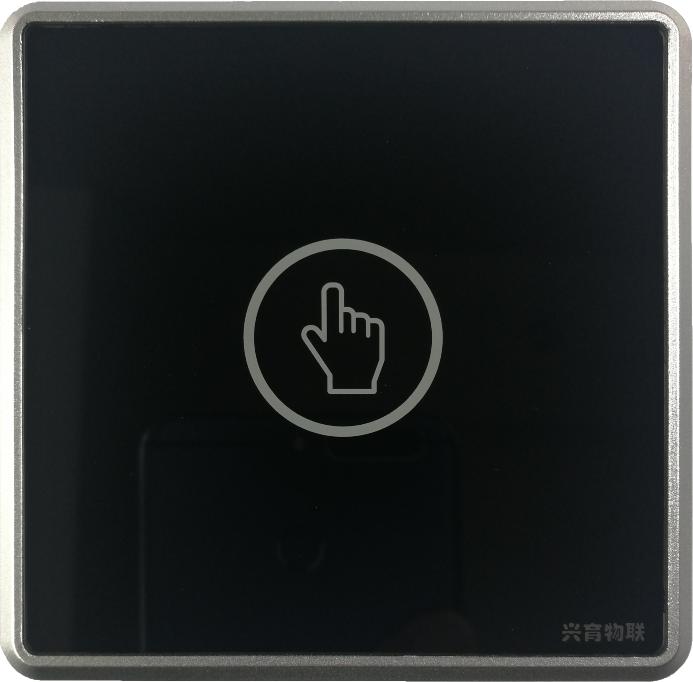

设备图片

安装方式

先把读卡器底壳安装在合适位置，再把读卡器上部分固定在底壳上。

操作说明

接口定义：

门禁读卡器有2种连接方式：

1. 采用我司门禁读卡器，选用传统门禁控制器，这时选用JI韦根接口接入门禁控制器即可实现无感门禁；

2. 采用我司感控系统实现智能楼宇，采用J2 RS485接口接入感控主机，即可以实现无感门禁也可以实现楼宇智能化功能。

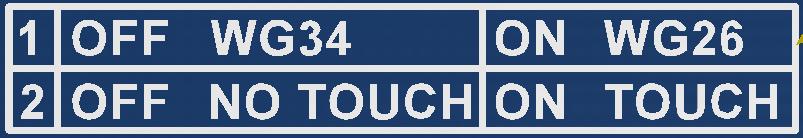

模式选择：

读卡器出厂默认为WG26输出，触摸开门。

拨码开关1脚选择左边 "OFF"为WG34，右边"ON"为WG26；

拨码开关2脚选择左边 "OFF"为直接开门，右边"ON"为触摸开门。

功能逻辑：

门禁读卡器面板图标"

"区域为触摸范围。

读卡器有两种工作模式：

1. 当读卡器设置为"直接开门"时，当人员携带有开门权限标签进入该读卡器触发范围时，门禁控制器直接开锁，进门人员可以直接推门进入。当超时未进门而门锁再次锁上时，需要触摸一下触摸区域实现再次开锁；

2. 当读卡器设置为"触摸开门"时，需要伸手触摸一下触摸区域门禁控制器才会开锁。

随机配件

1. XH2.54 4Pin单头连接线 1根

2. 膨胀螺丝 4组

3. 合格证 1张

4. 保修卡 1张
