这期带来一个由Arduino UNO板控制的闪烁小灯

实验效果

非常简单且有趣的小电路，两个LED小灯交替闪烁，仿佛在对我们眨眼睛

小灯交替闪烁

所需器材

一根编程线

一块Arduino 的UNO板

一块用于电路搭接的面包板

两个220欧电阻（起限流作用）

两颗发光二极管

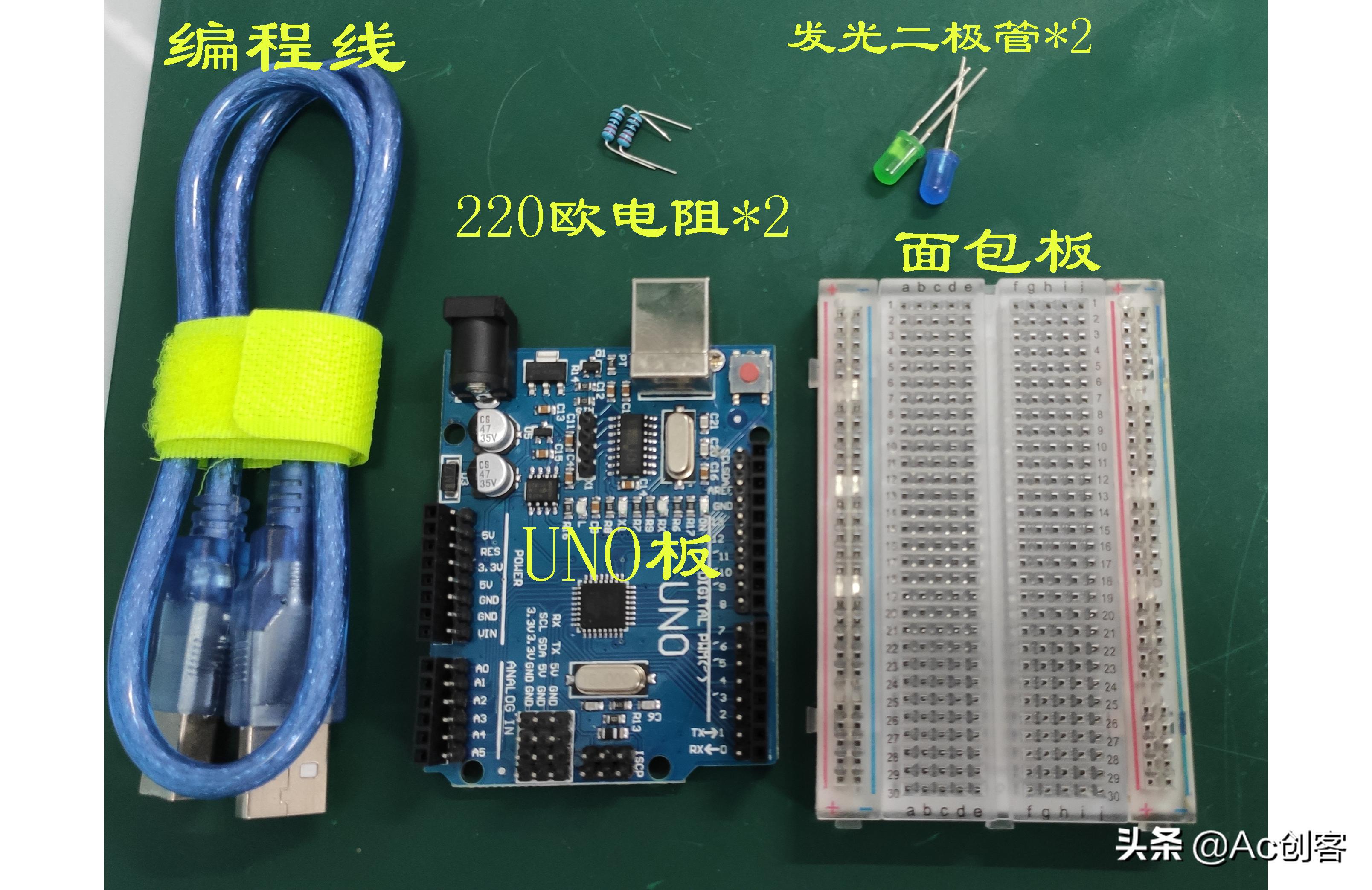

实验器材

接线连接

本次实验小灯的控制引脚为8.9脚

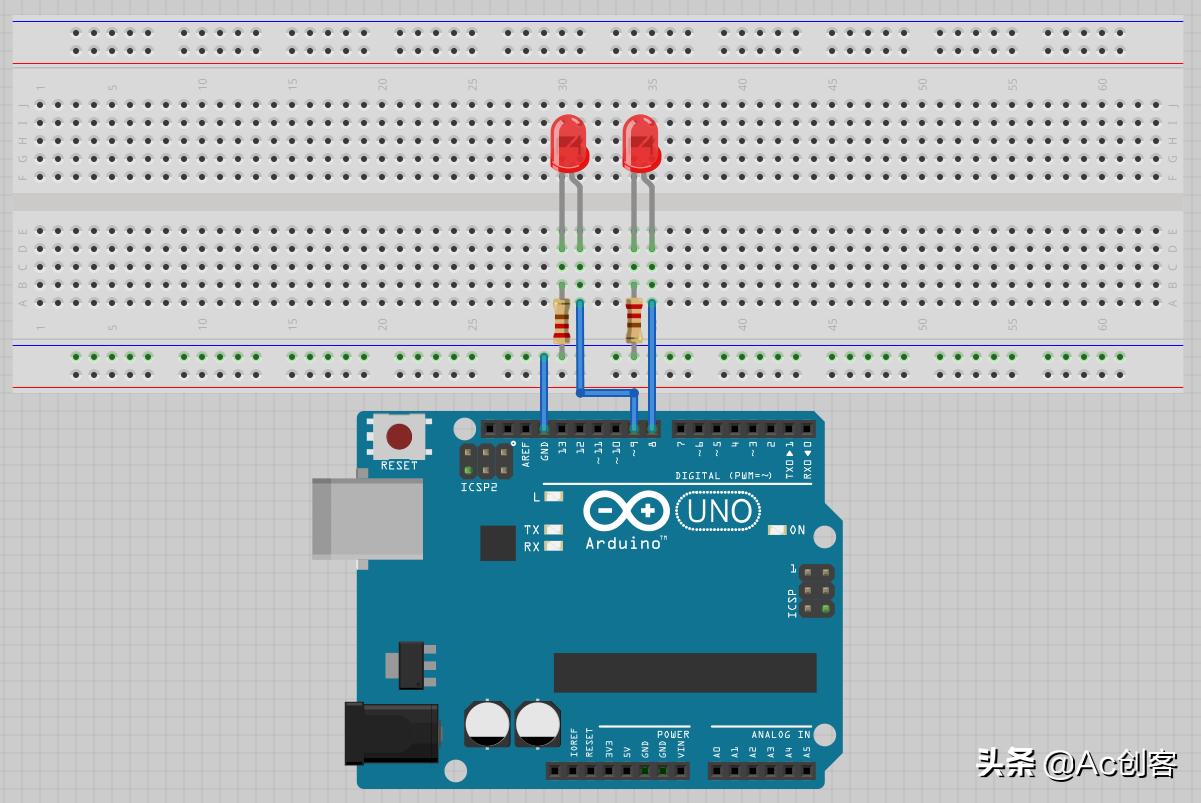

接线图

重点函数式

pinMode(pin,mode)将数字引脚位pin指定输入输出

digitalWrite(pin,value),将数字引脚为指定为高电平或者低电平

程序源码

void setup()//初始化函数

{

pinMode(8,OUTPUT);

pinMode(9,OUTPUT);

//数字引脚位，指定输入输出

}

void loop() //执行函数

{

digitalWrite(8,HIGH);

digitalWrite(9,LOW);

//数字引脚位，指定高低电平

delay(1000); //延时

digitalWrite(8,LOW);

digitalWrite(9,HIGH);

delay(1000); //延时

}

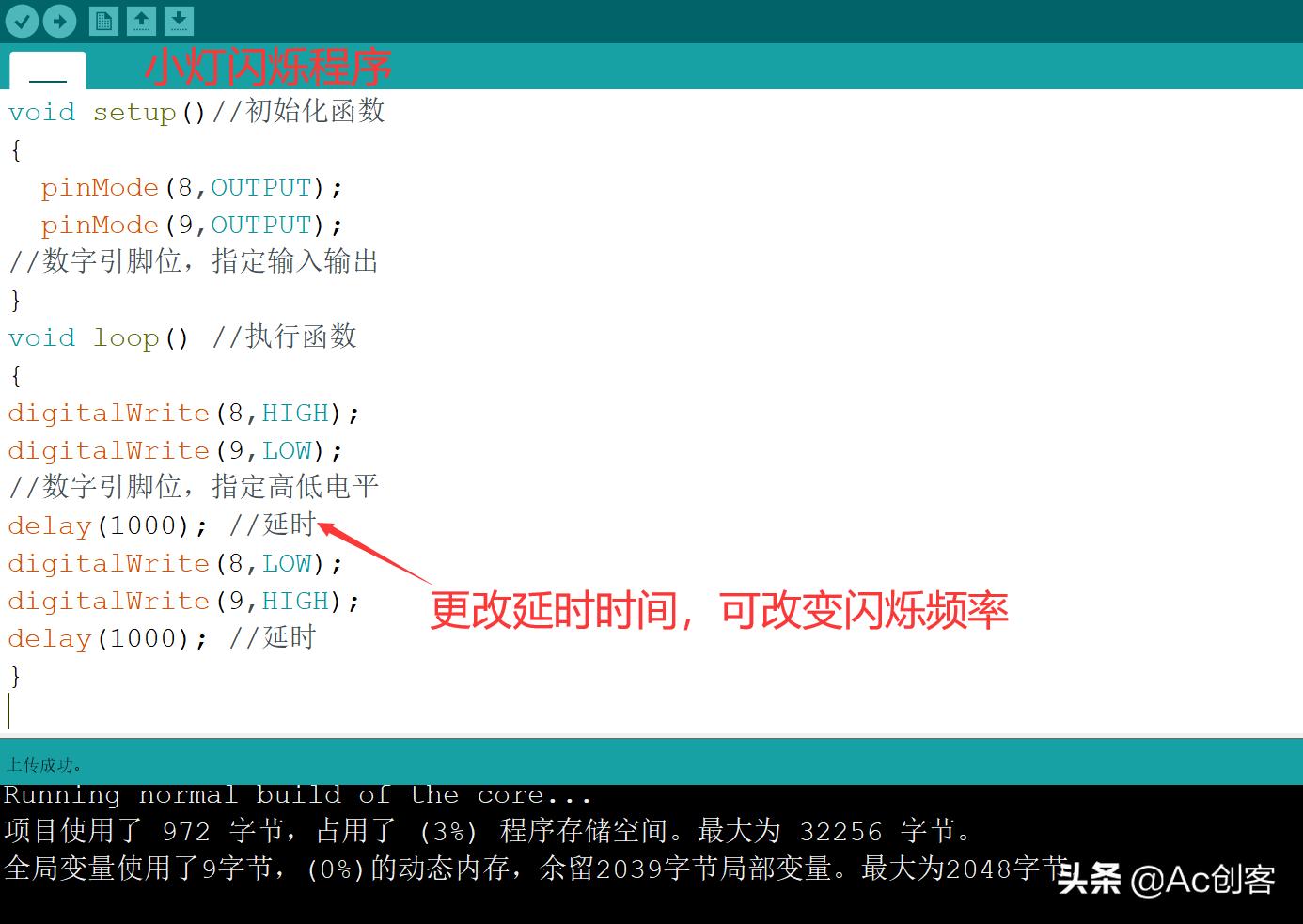

程序

看完这些，相信大家一定学会这个简单的小灯闪烁试验了，后期我会上传更多Arduino的基础入门教程，更多电子入门知识，可查看AC创客个人主页，感谢大家的支持
