帅小伙花30块钱做了个 高颜值 的 实用 小键盘，还开源了……

兄弟姐妹们！这不得看完立马DIY一个！

全文导航

工程描述、设计图、材料准备、固件烧录、 制作过程 、 VIA配置 、 开源资料*载下** 、视频演示

工程描述

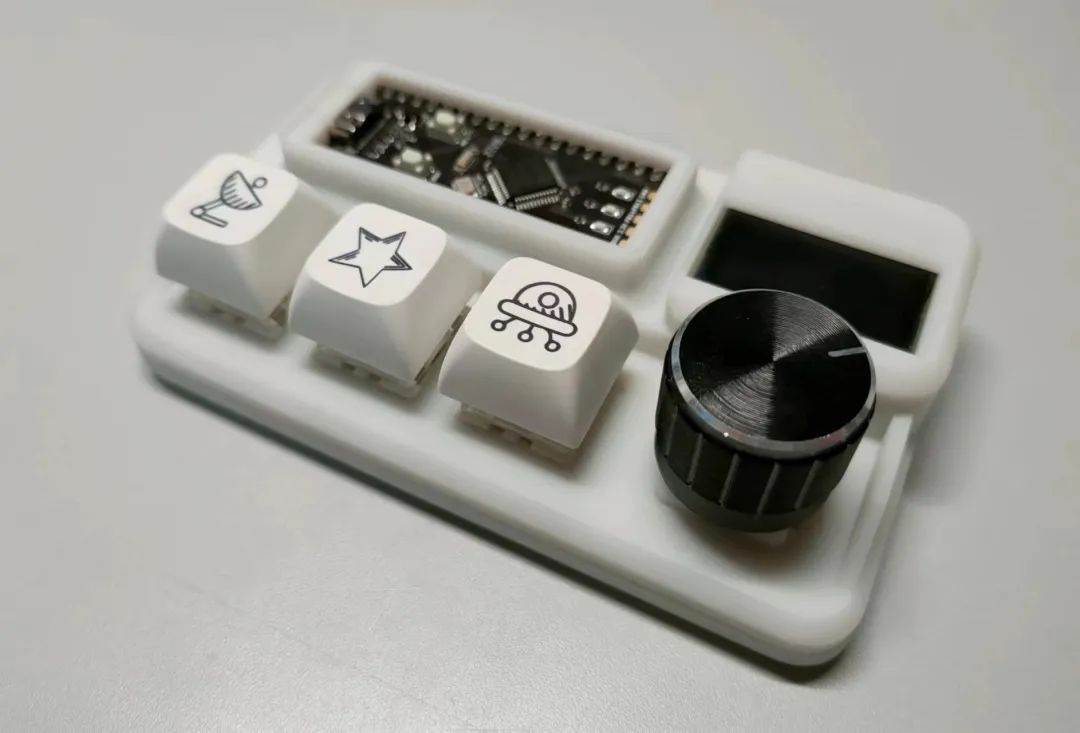

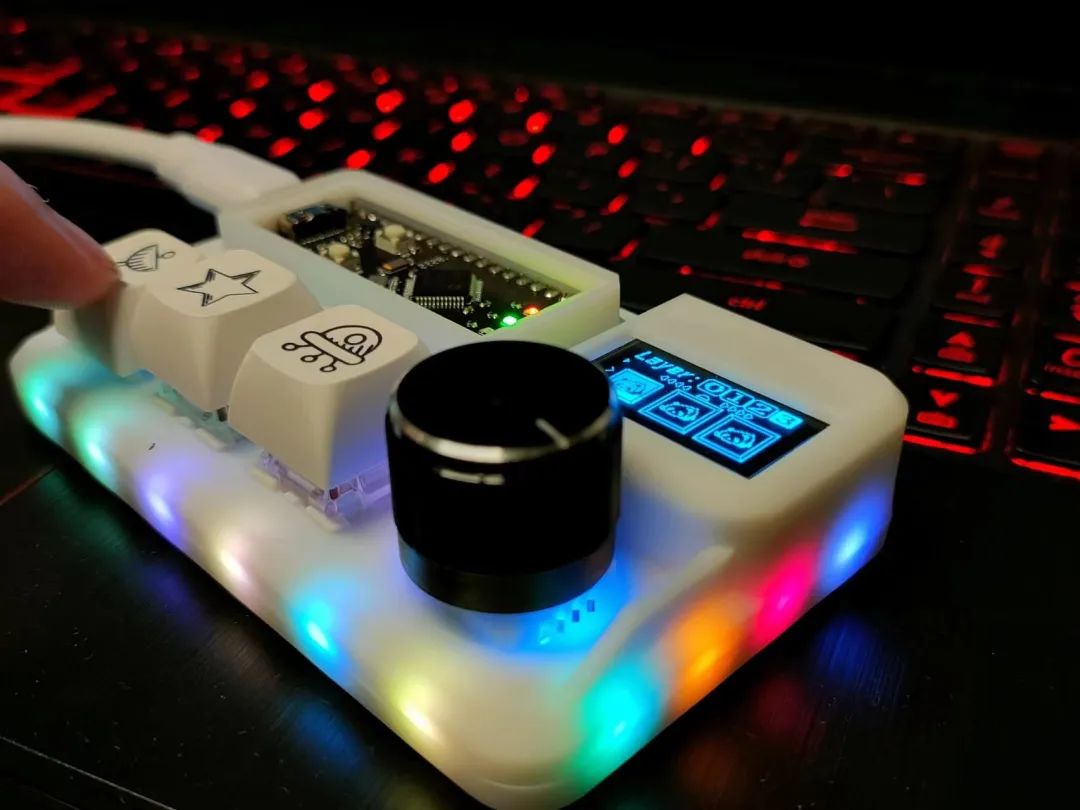

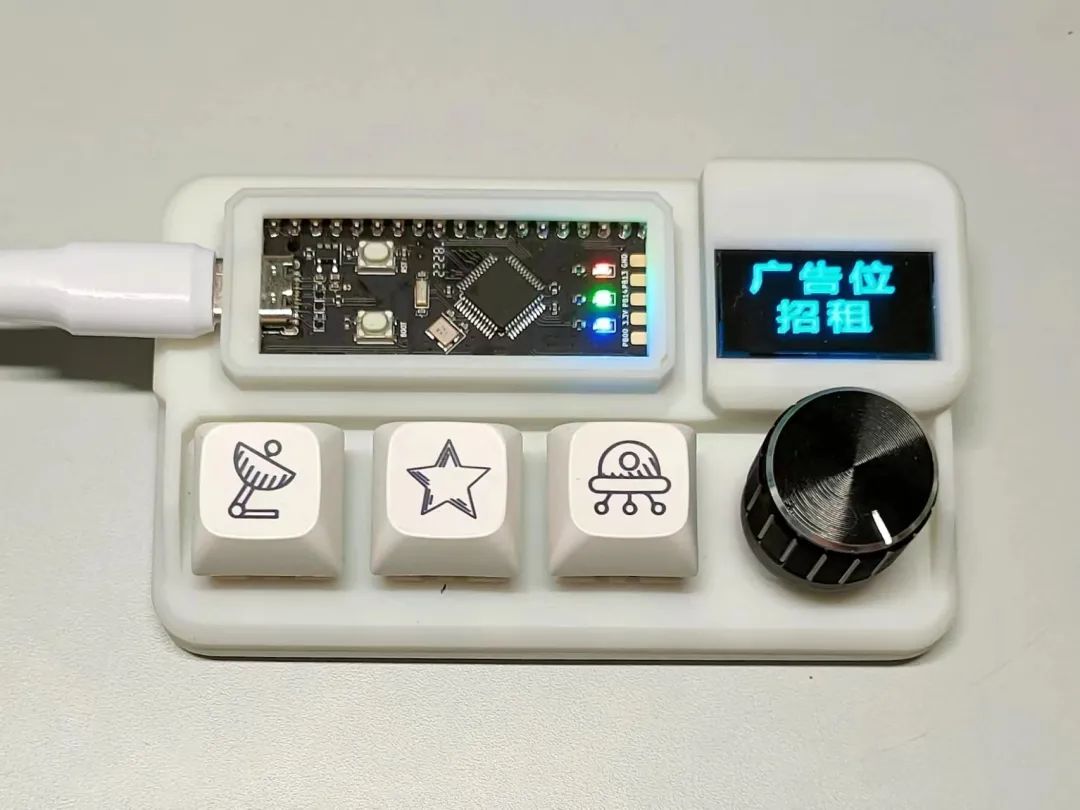

做了一个基于 合宙Air32F103开发板 的有线3键小键盘。

带 旋钮 与 OLED屏 ，屏幕支持自定义图案显示（可以和按键互动），支持216M主频，采用QMK固件， 支持 VIA 修改按键 与 灯光 。

设计图

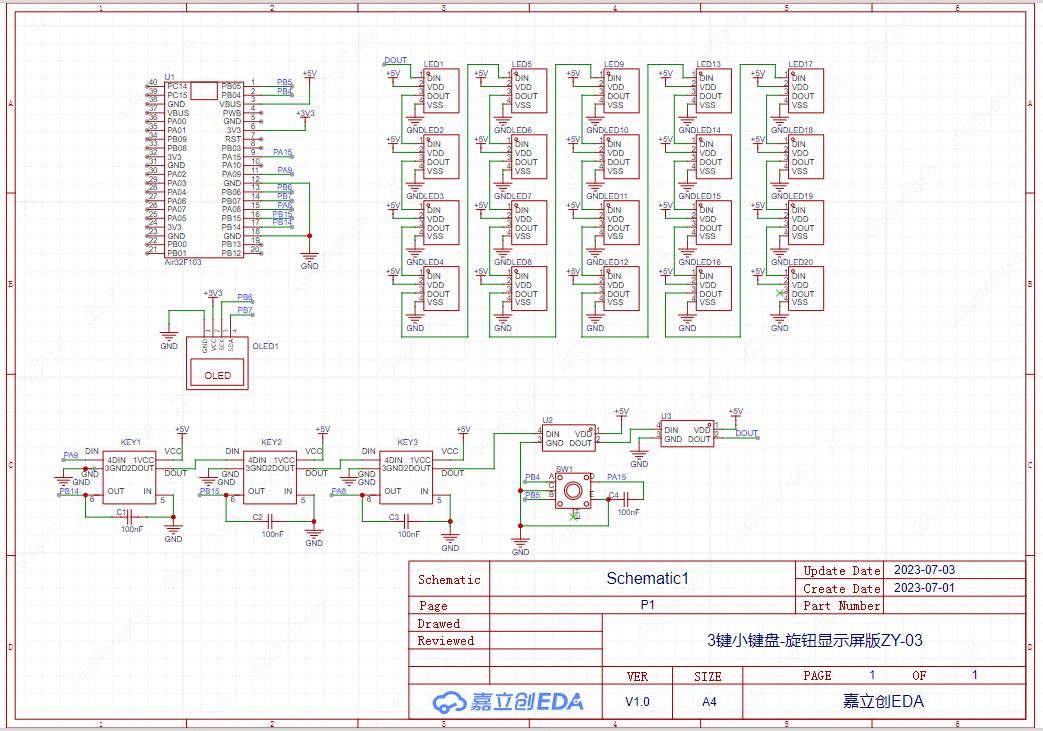

原理图

PCB图

材料准备

①烧录材料

ST-LINK V2、4Pin烧录排针、杜邦线。

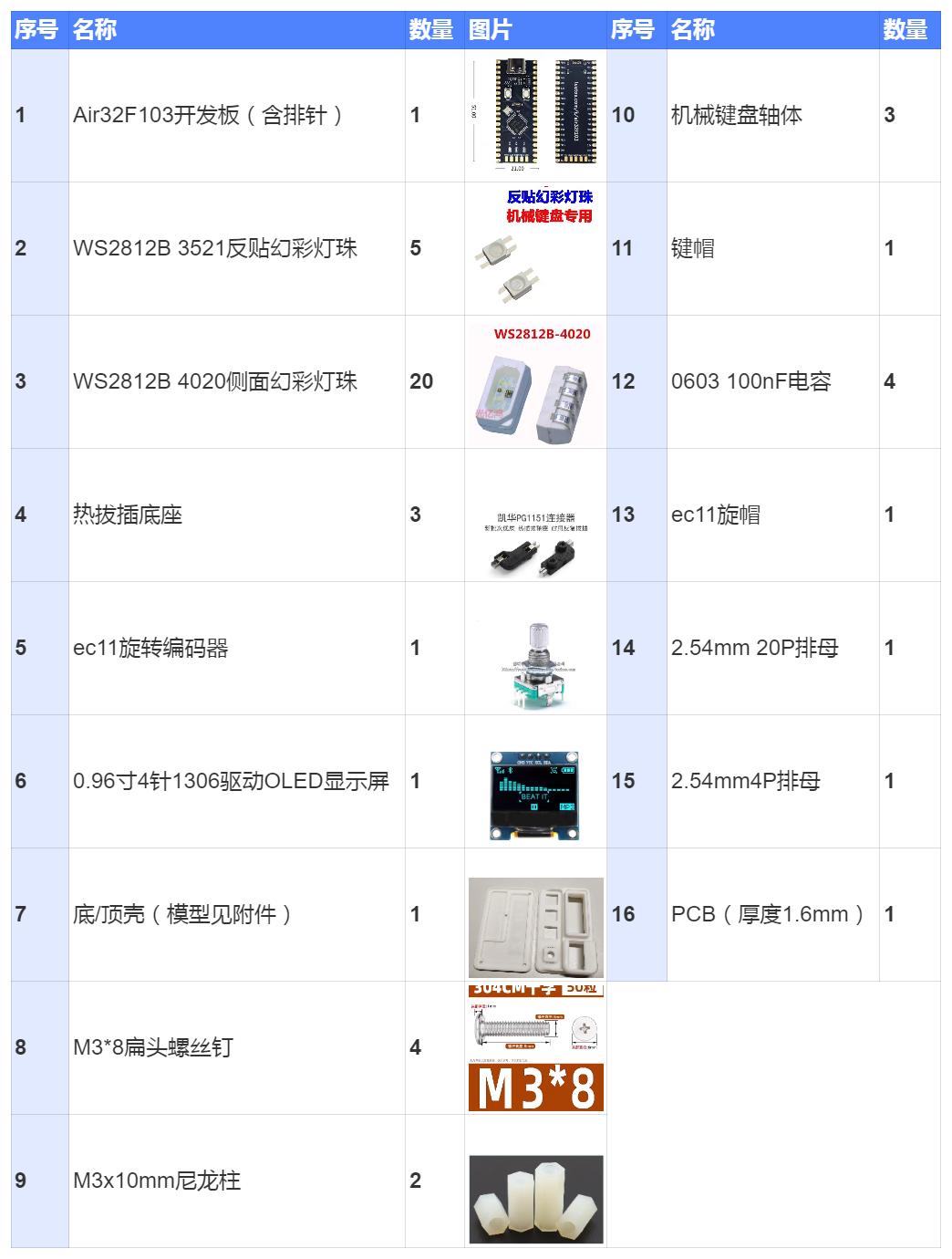

②键盘材料

固件烧录

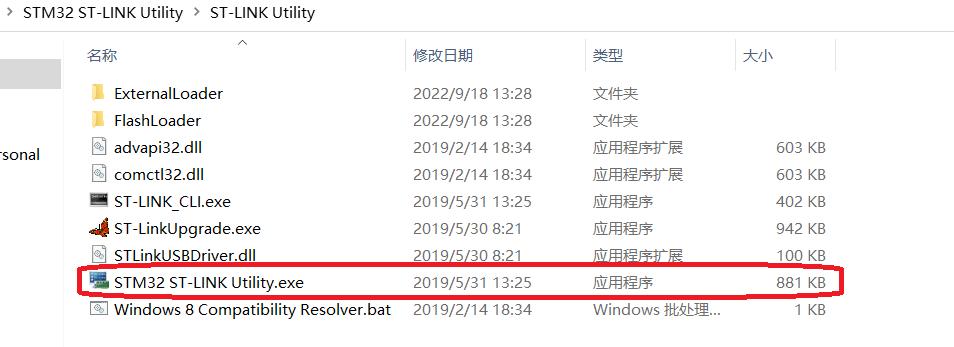

*载下**ST-LINK Utility，打开软件。

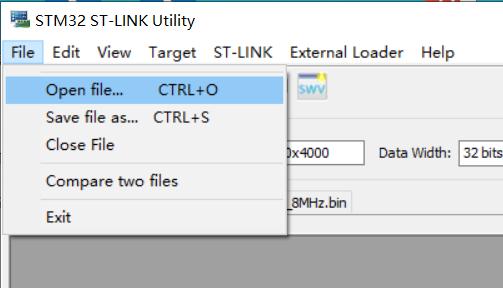

选择打开文件选项。

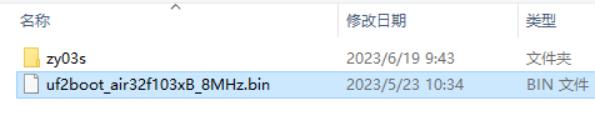

选择我提供的UF2的bootloader。

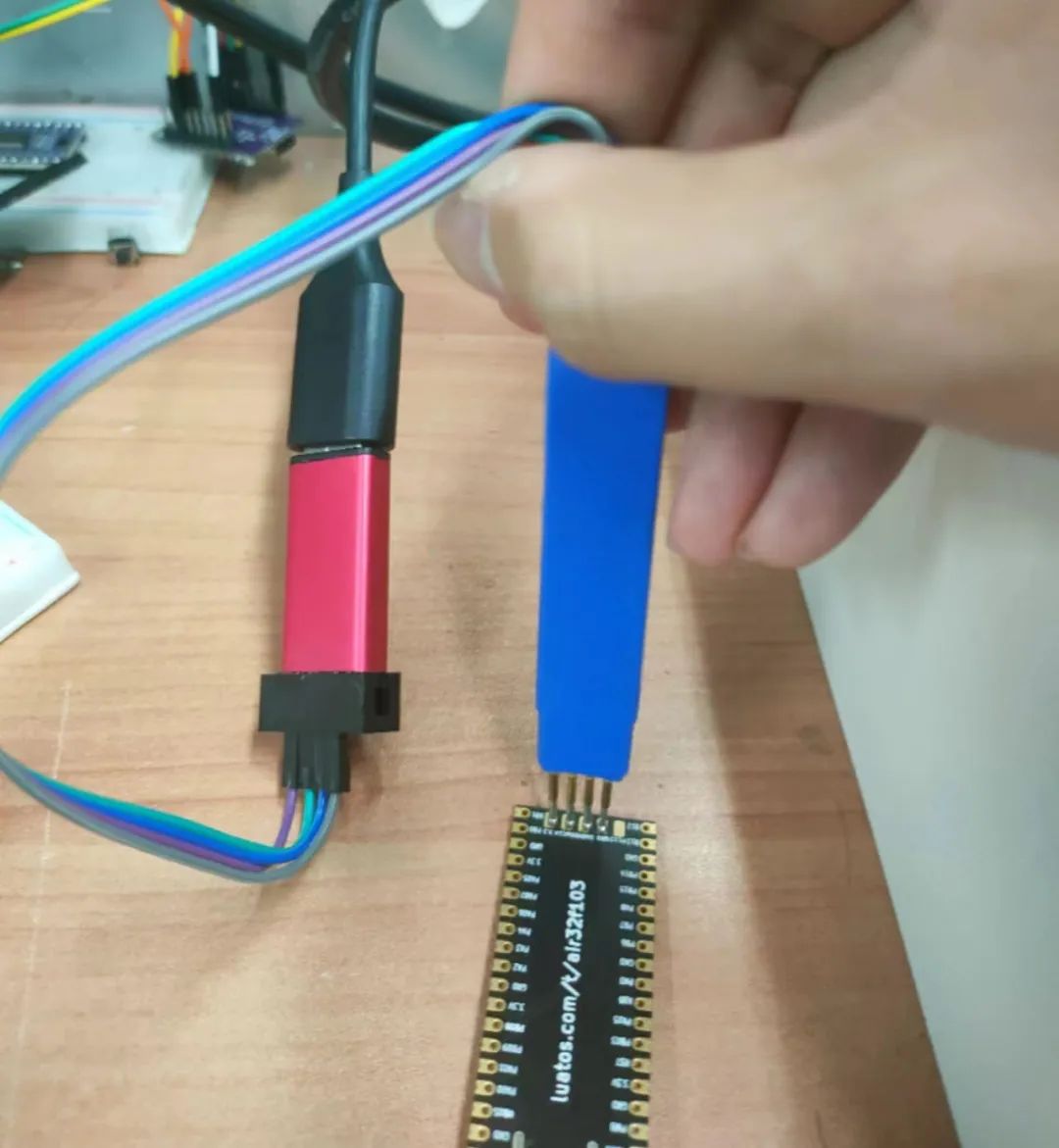

ST-LINK V2与开发板SWD 接口对应连接 ，在烧录完成前不要断开。

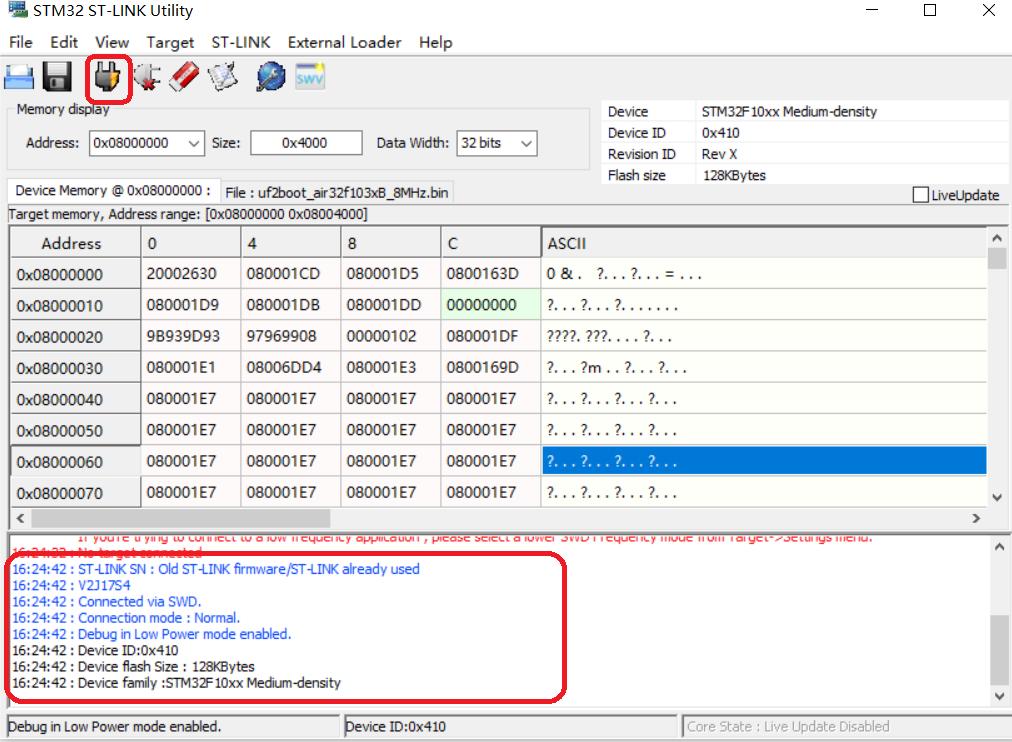

点击左上角的连接按钮 ，连接成功会有消息提示。

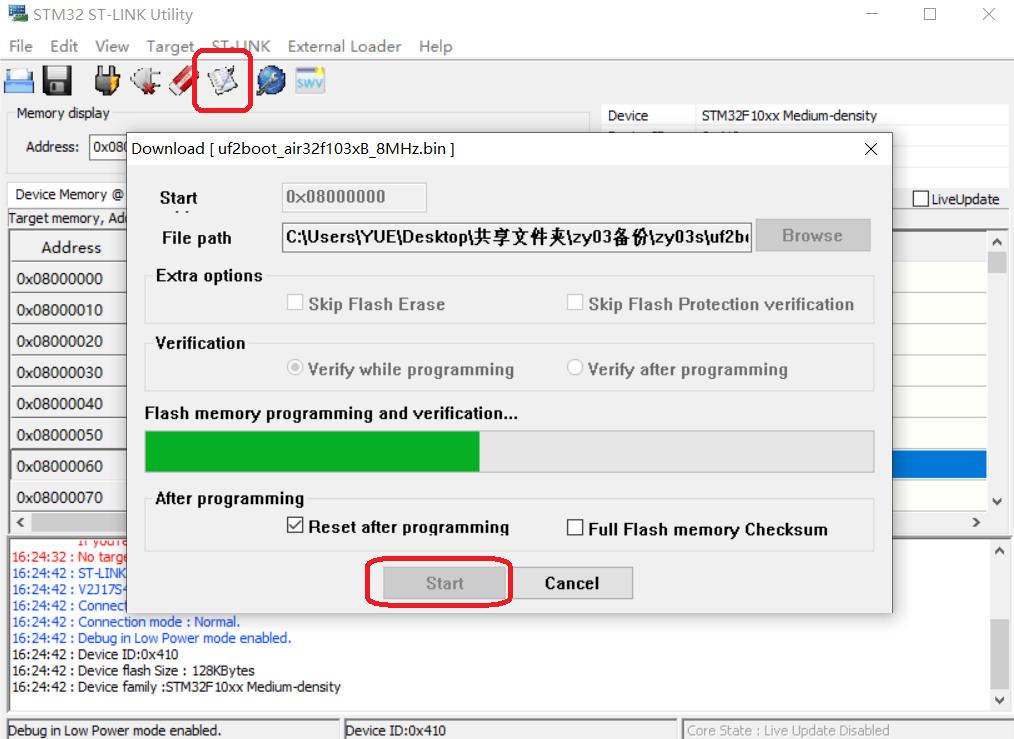

点击下图中上方按钮，在弹出窗口中 点击start开始烧录 ，待进度条完成即可。

注：上述是为了使开发板可以通过USB*载下**.uf2固件，完成后就不需要ST-LINK了，之后用USB线就行

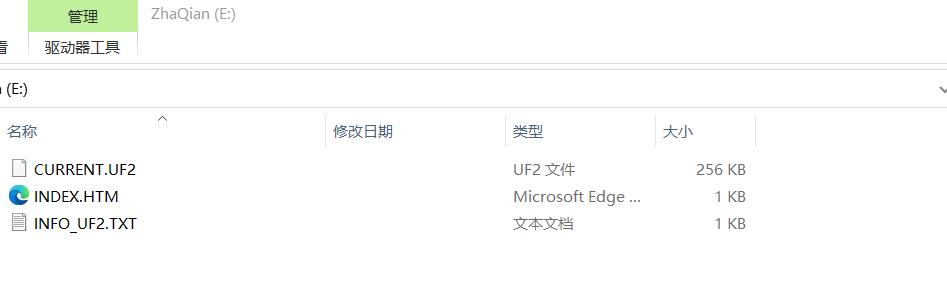

完成上述操作后 用usb线将开发板连接到电脑 ，如果不出意外会弹出如下窗口。

将附件文件中的 zy03s_via.uf2 文件复制到该文件夹下，窗口会自动消失，开发板会作为键盘与计算机连接。

制作过程

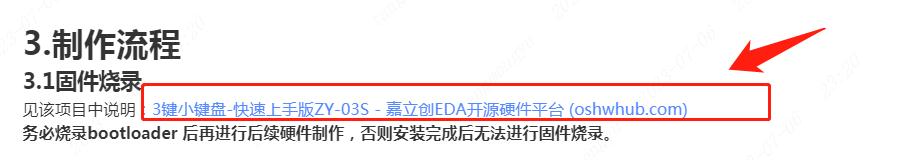

务必 烧录bootloader后 再进行后续硬件制作，否则安装完成后无法进行固件烧录。

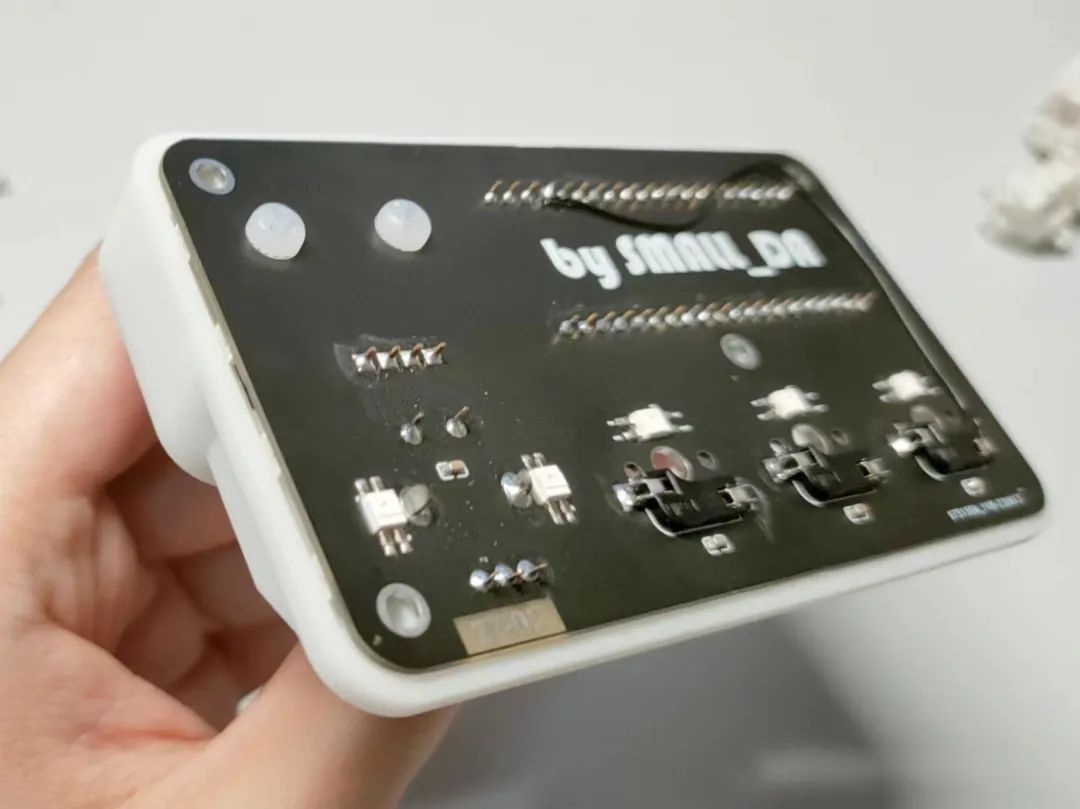

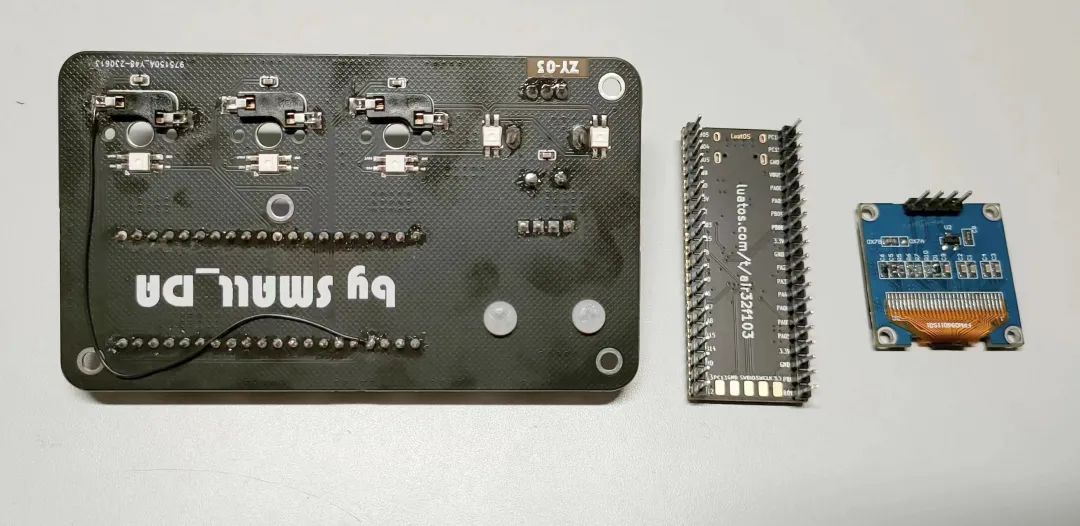

如下图所示 焊接元器件 ，并 安装尼龙柱 。

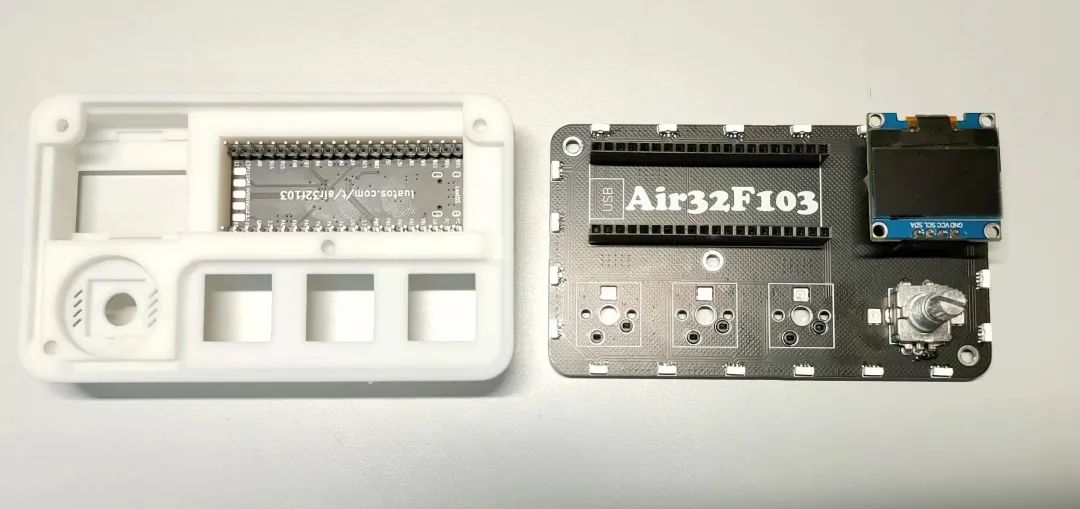

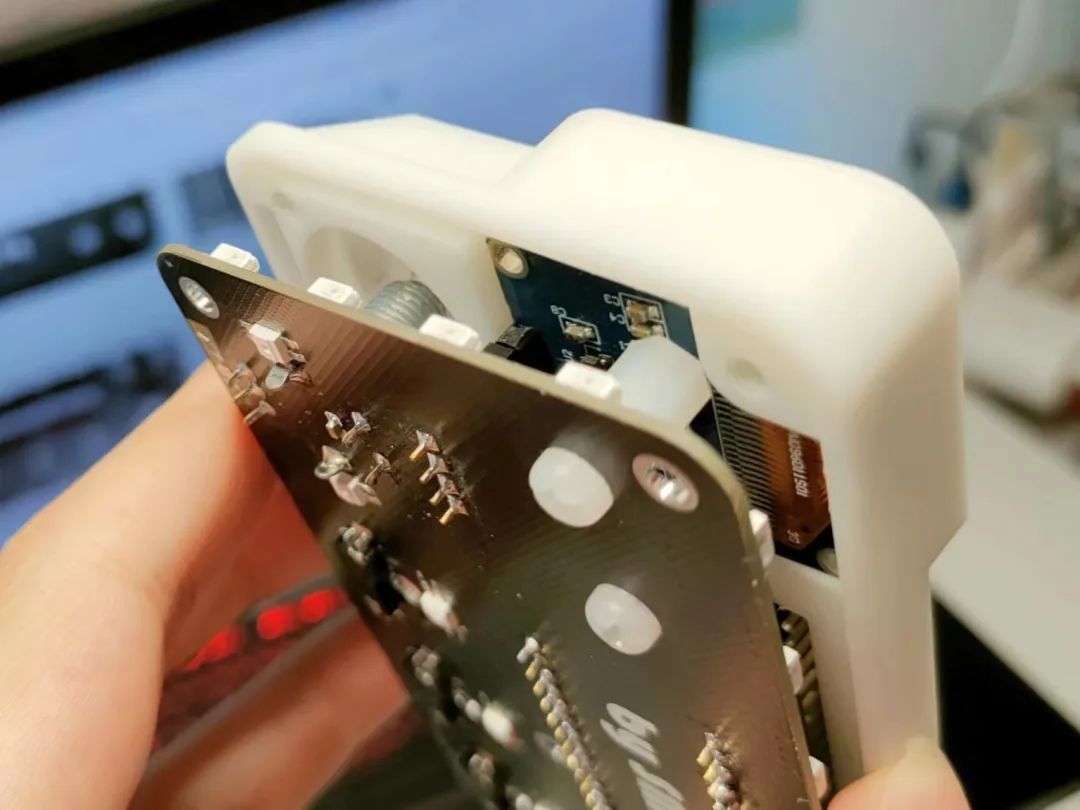

按下图步骤 安装PCB 与 顶壳 。

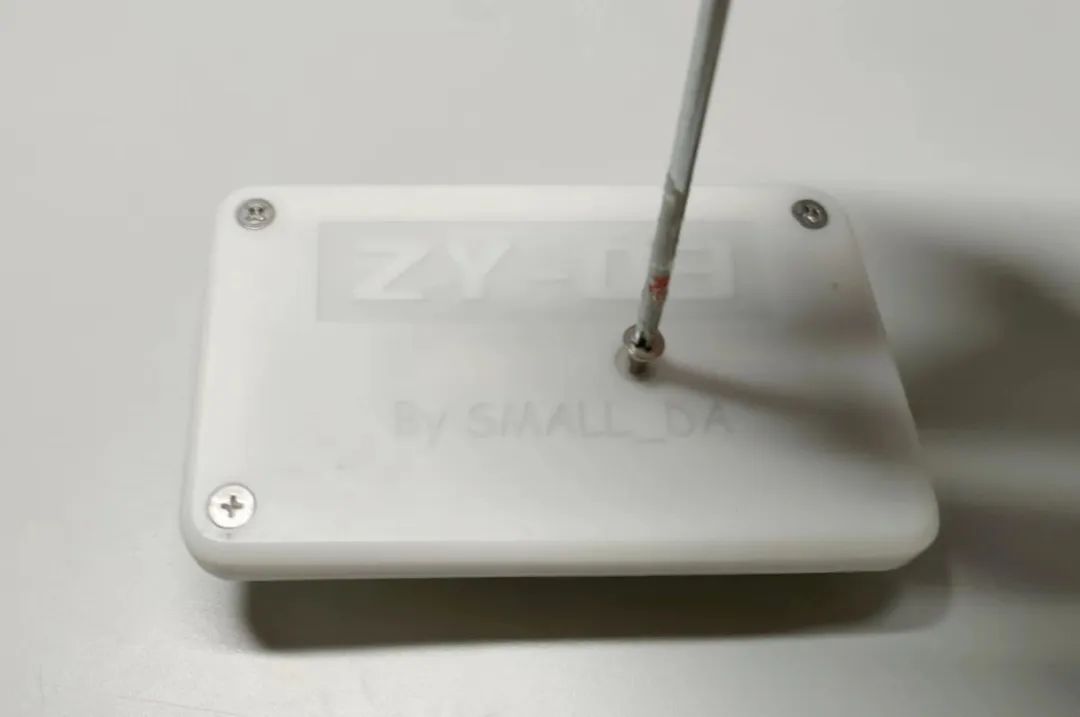

安装底壳 。

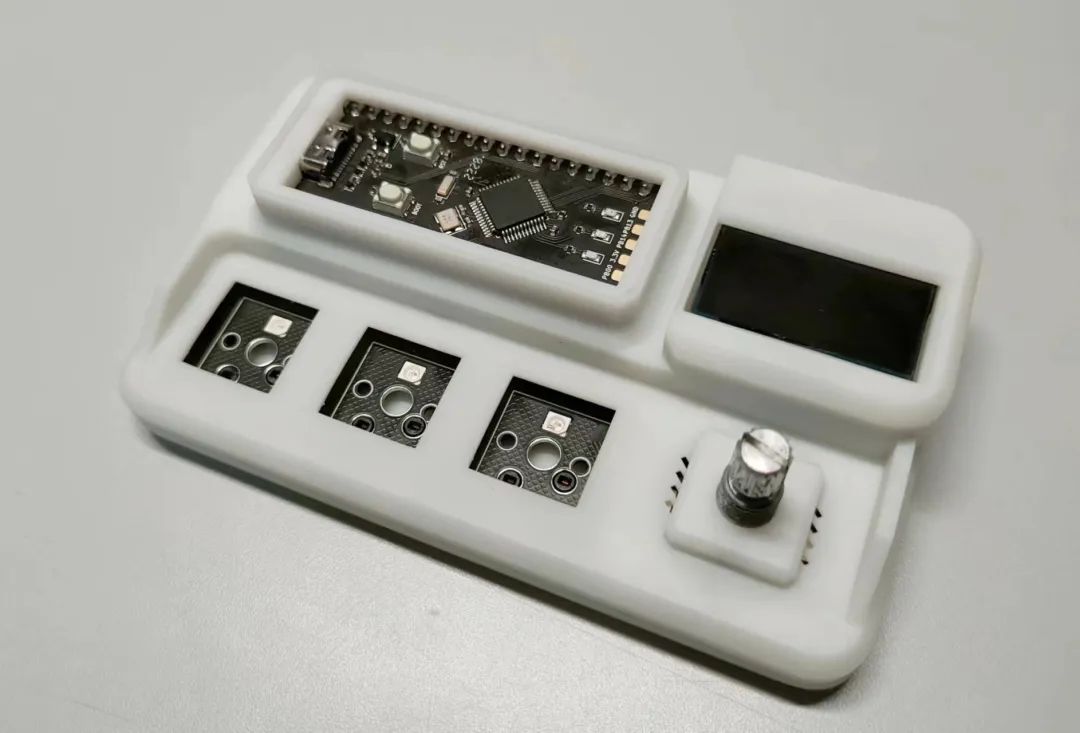

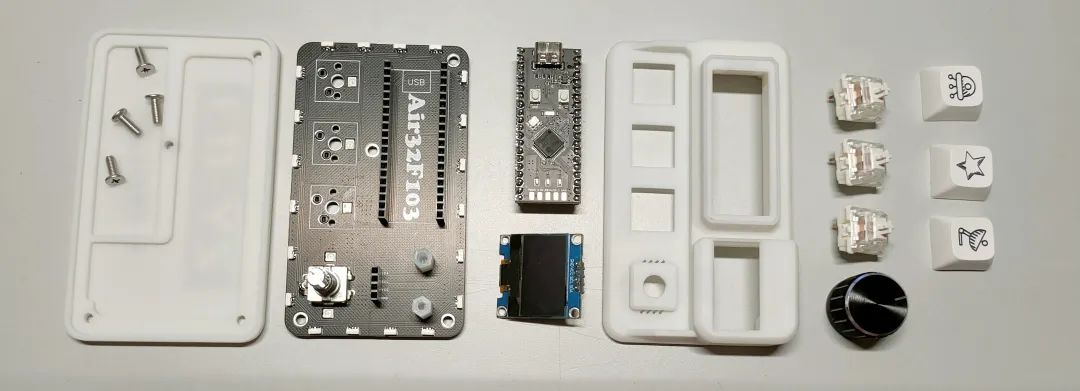

安装 轴体 、 键帽 、 旋钮 。

接着，连接USB即可使用， 首次使用需要通过VIA来配置 。

VIA配置

可以通过以下网页进行控制，当然也可在官网*载下**客户端，两者操作基本相同。

网页链接：VIA (usevia.app)。

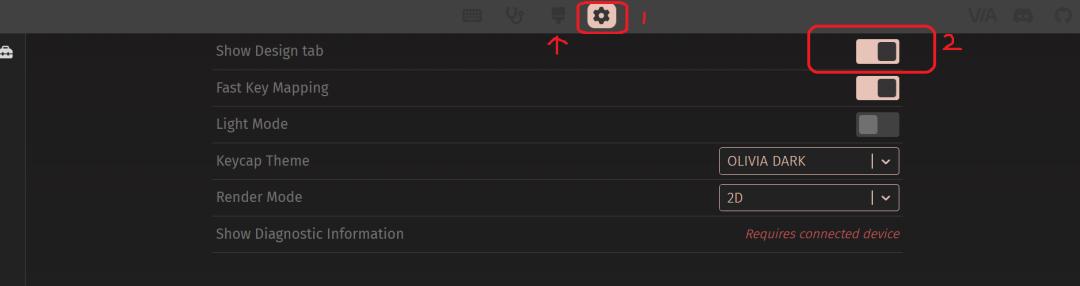

在上方设置菜单下 打开Show Design tab 选项，此时会出现一个刷子图标。

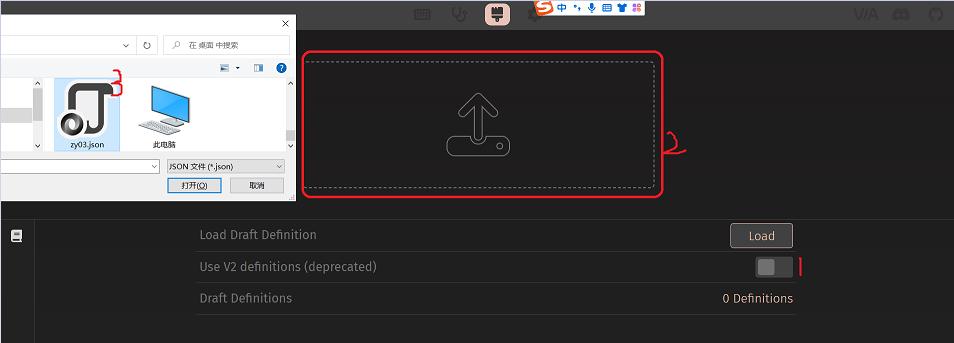

在刷子菜单下，先 取消下图1 出的 选项 ，然后点击 上传 按键，选择附件文件中的 zy03.json 文件

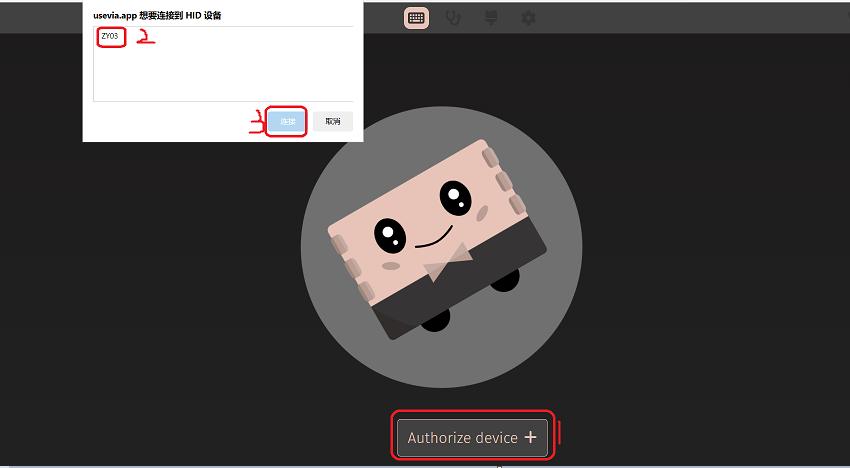

选择 ZY03 键盘，点击 确定 。

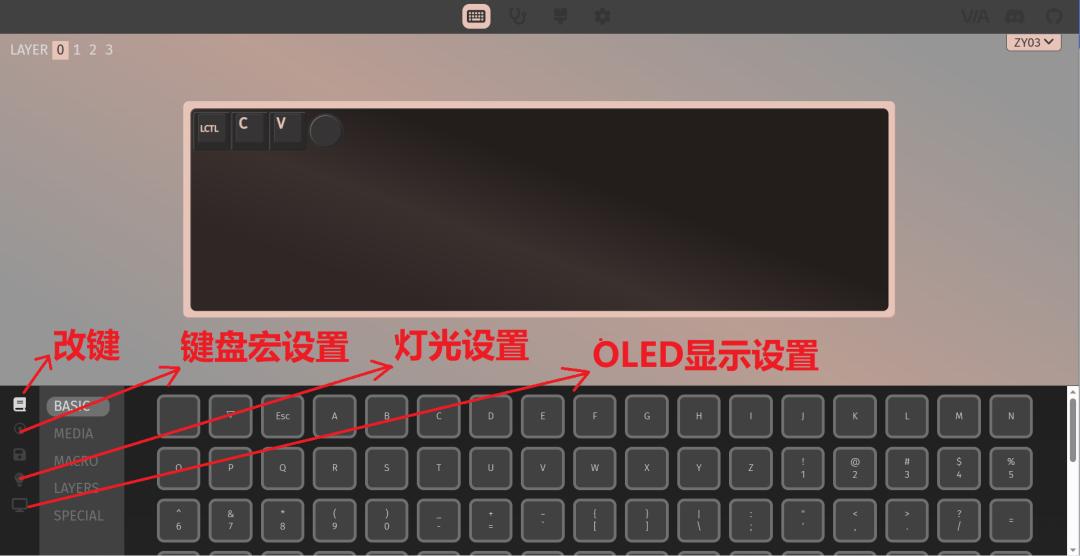

在键盘图标界面下可以进行配置， 灯光 和 改键 可以查看ZY03S那个工程，这里就主要说明一下OLED配置。

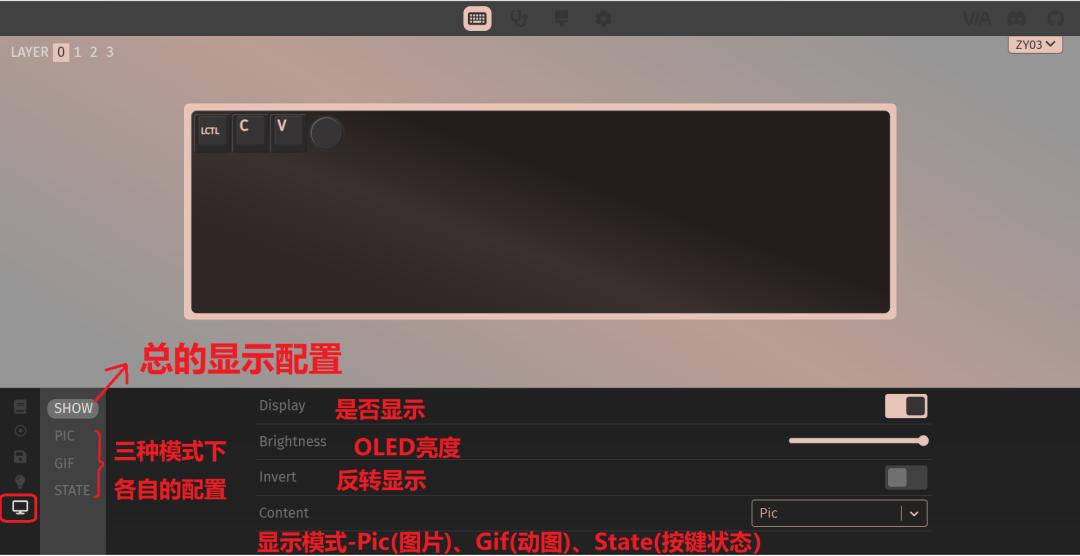

OLED配置界面说明 如下。

开源资料*载下**

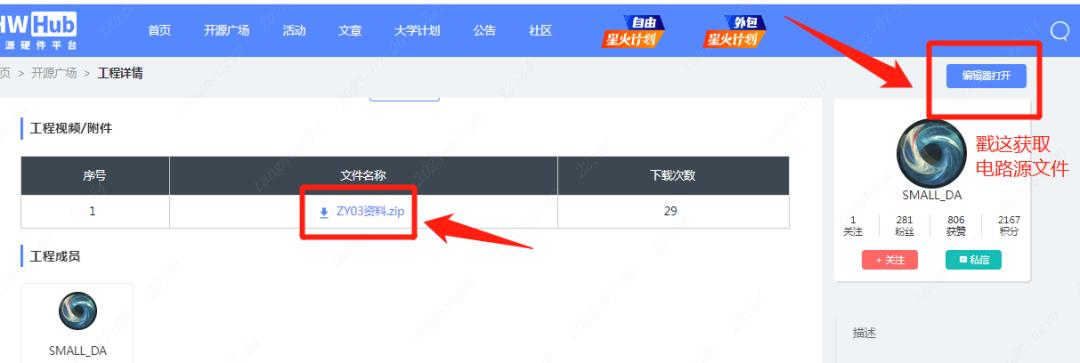

需要 电路源文件 或 zy03.json文件 ，请在电脑端获取：https://oshwhub.com/small_da/3jian-xiao-jian-pan-xuan-niu#P4

图片参考如下：

如果你认为这个小键盘还不错，欢迎 点赞、关注、转发、收藏！

我会持续更新优质、有趣、实用的开源项目！
