斐讯k2路由器ttl刷机

准备工具

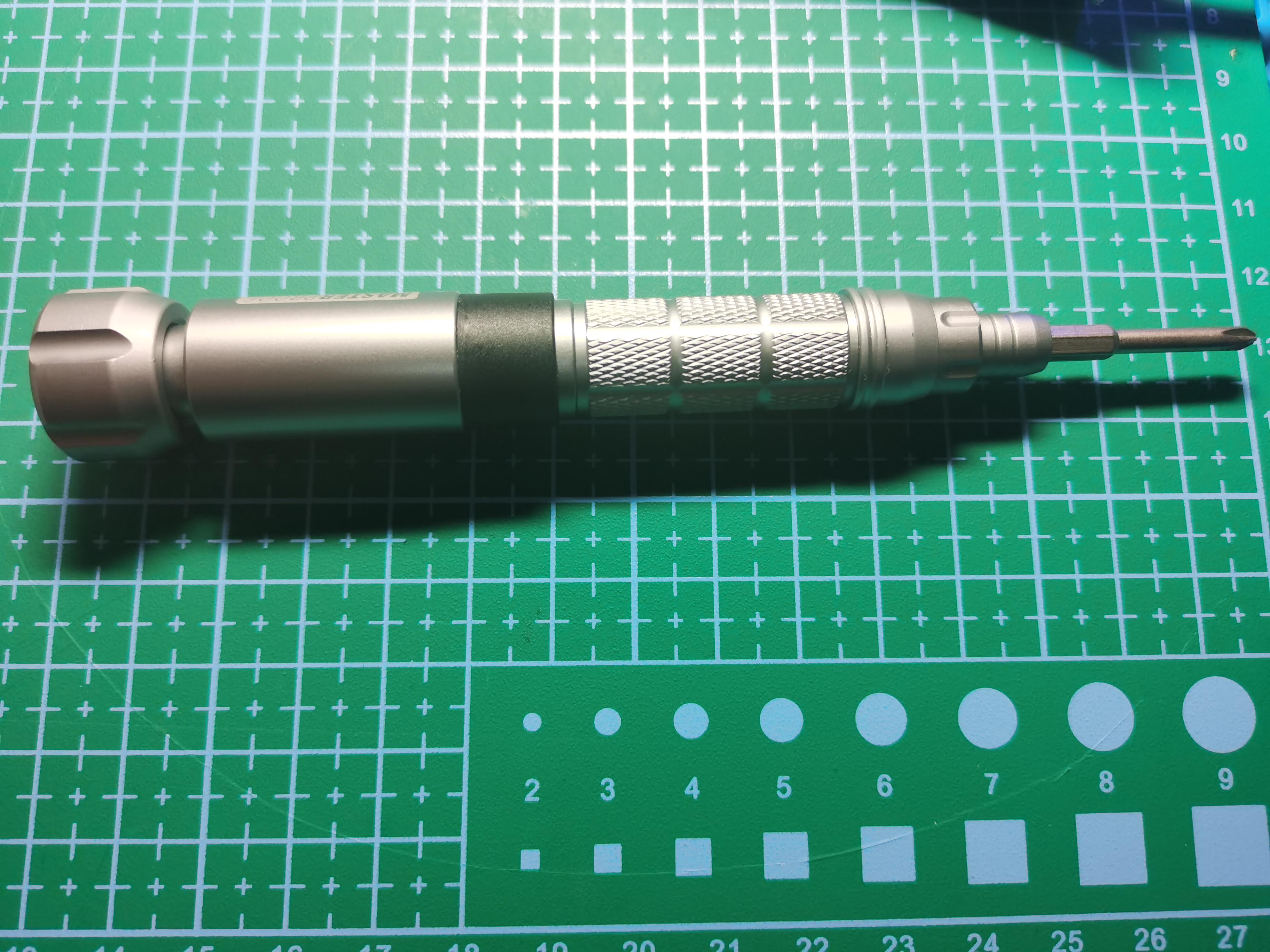

螺丝刀

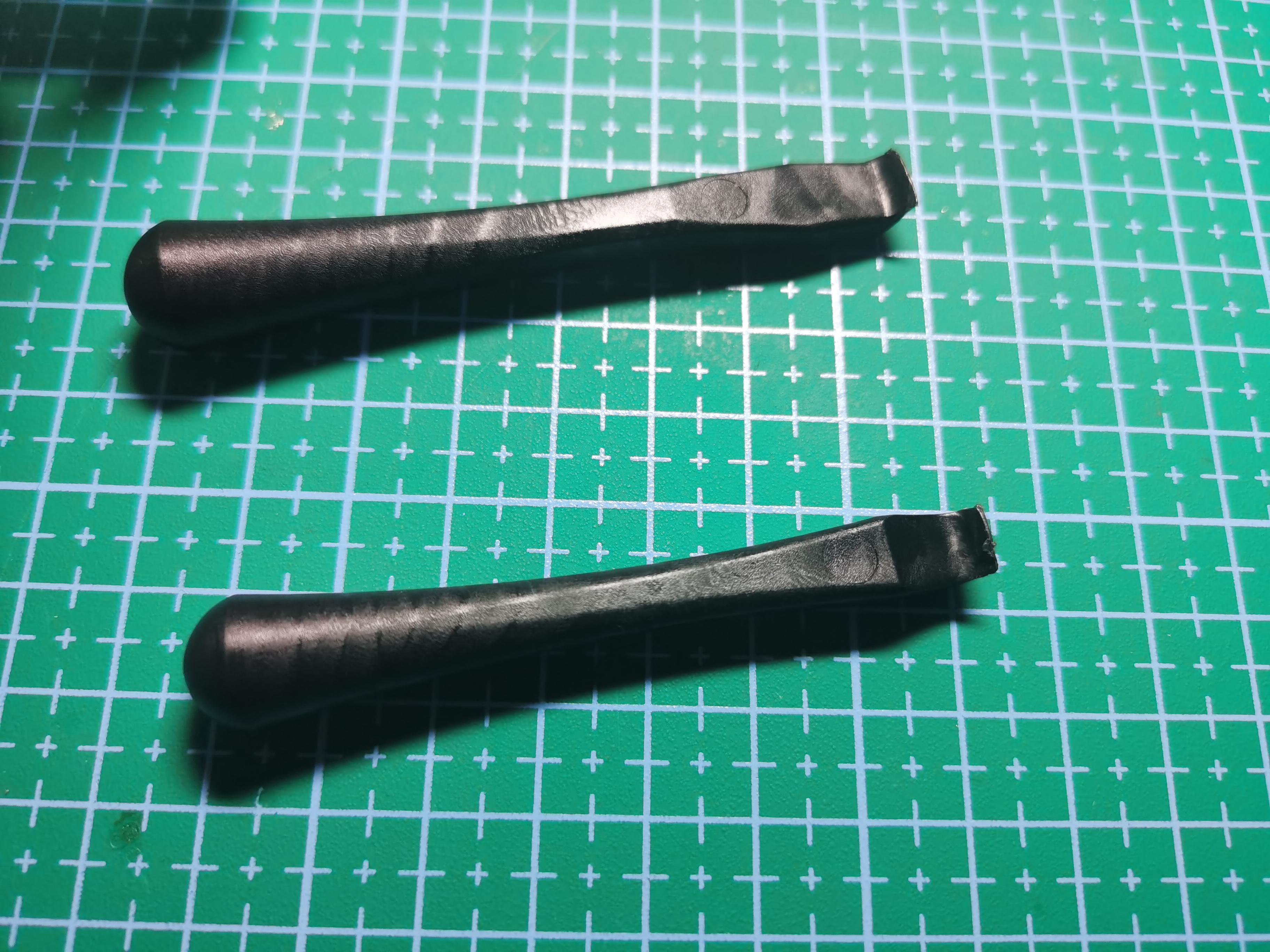

撬棒

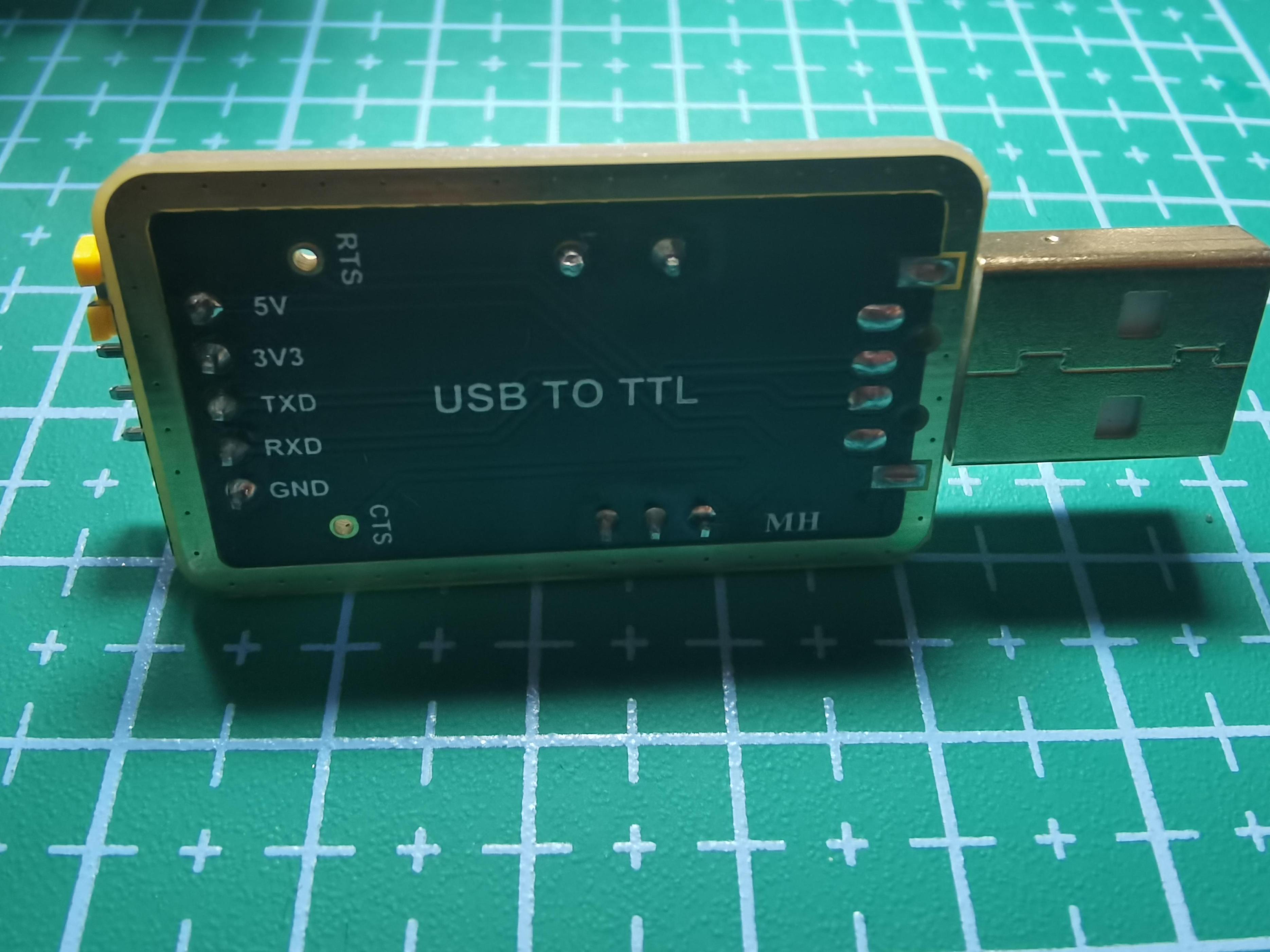

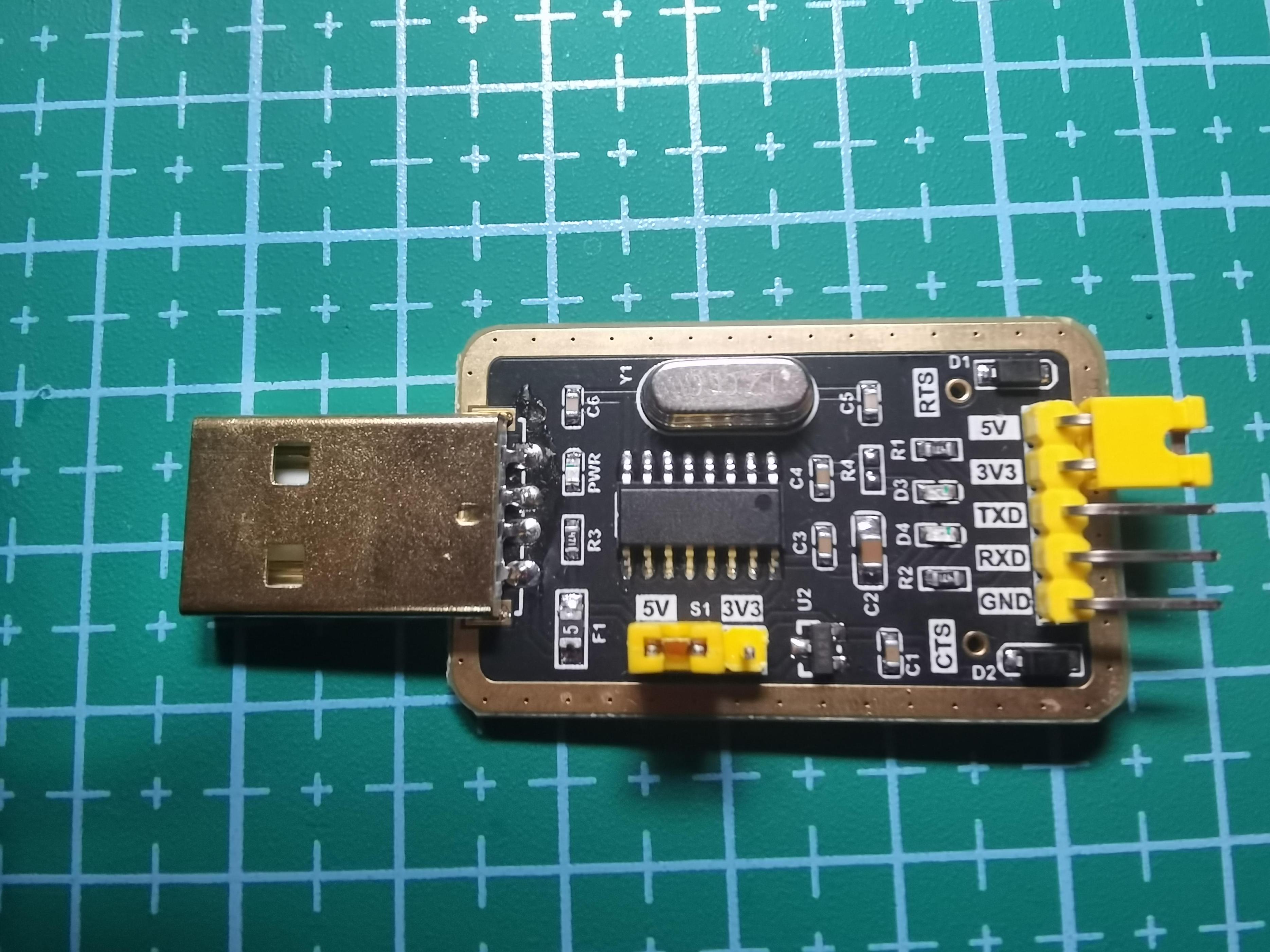

utb转ttl ch340

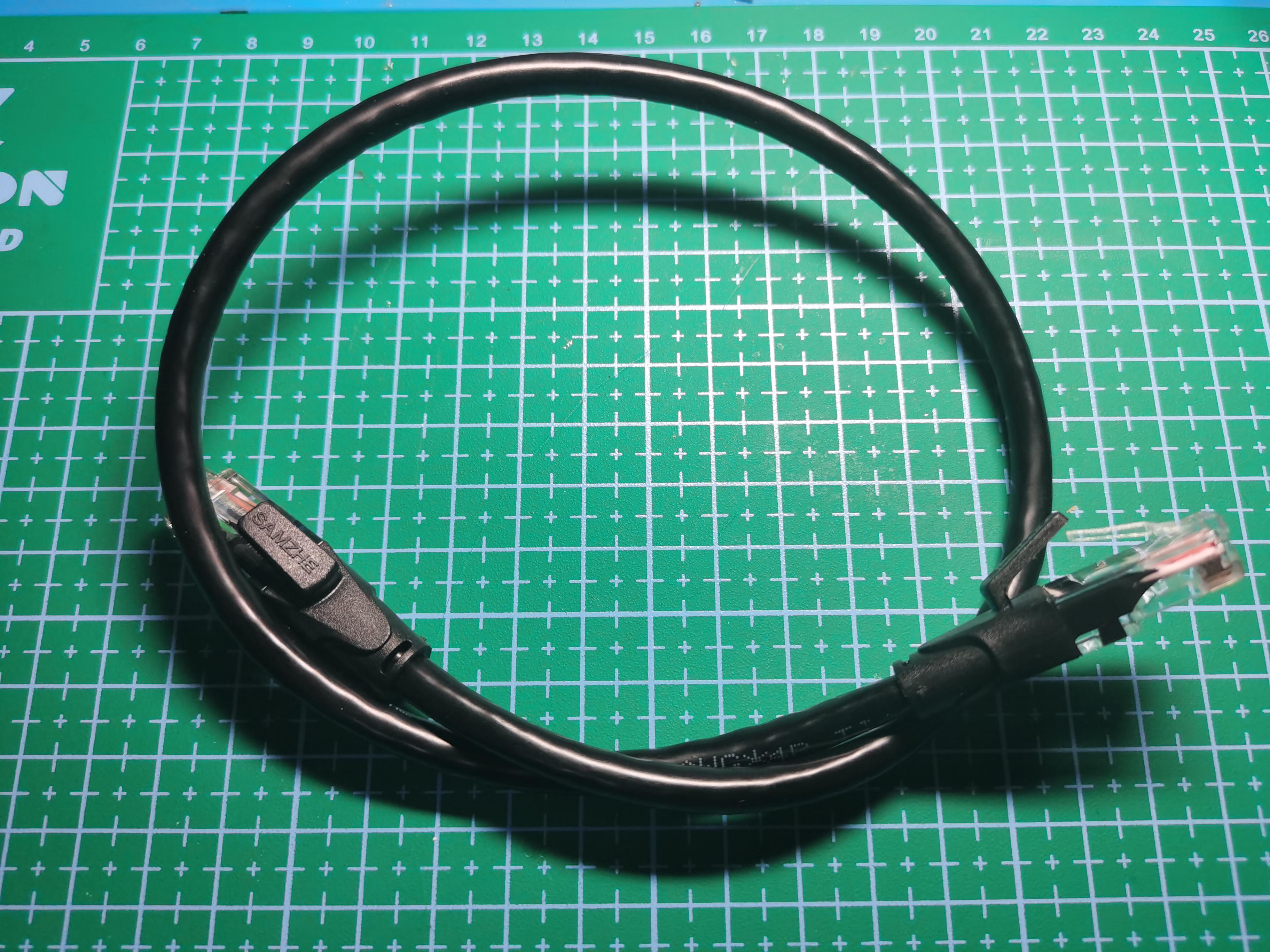

网线

usb转网口

程序烧录夹3p单排 间距2.54mm

准备软件

breed后台

https://breed.hackpascal.net/

https://breed.hackpascal.net/breed-mt7620-phicomm-psg1208.bin

ftfp

https://pjo2.github.io/tftpd64/

putty

https://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html

https://the.earth.li/~sgtatham/putty/latest/w64/putty-64bit-0.78-installer.msi

编译好的openwrt适配斐讯k2的版本

https://downloads.openwrt.org/releases/22.03.3/targets/ramips/mt7620/openwrt-22.03.3-ramips-mt7620-phicomm_psg1218b-squashfs-sysupgrade.bin

记录原有路由器信息

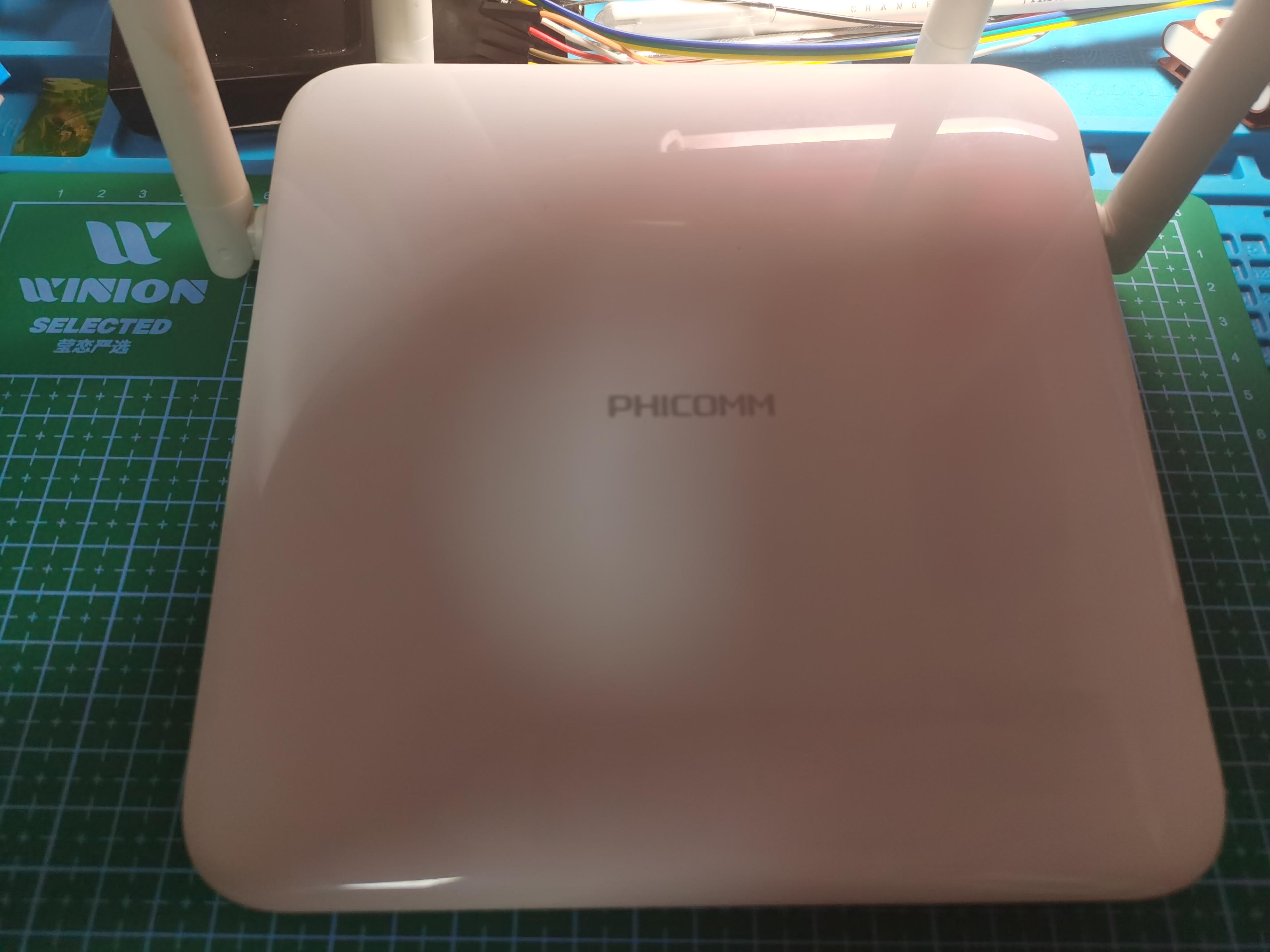

正面信息

反面信息

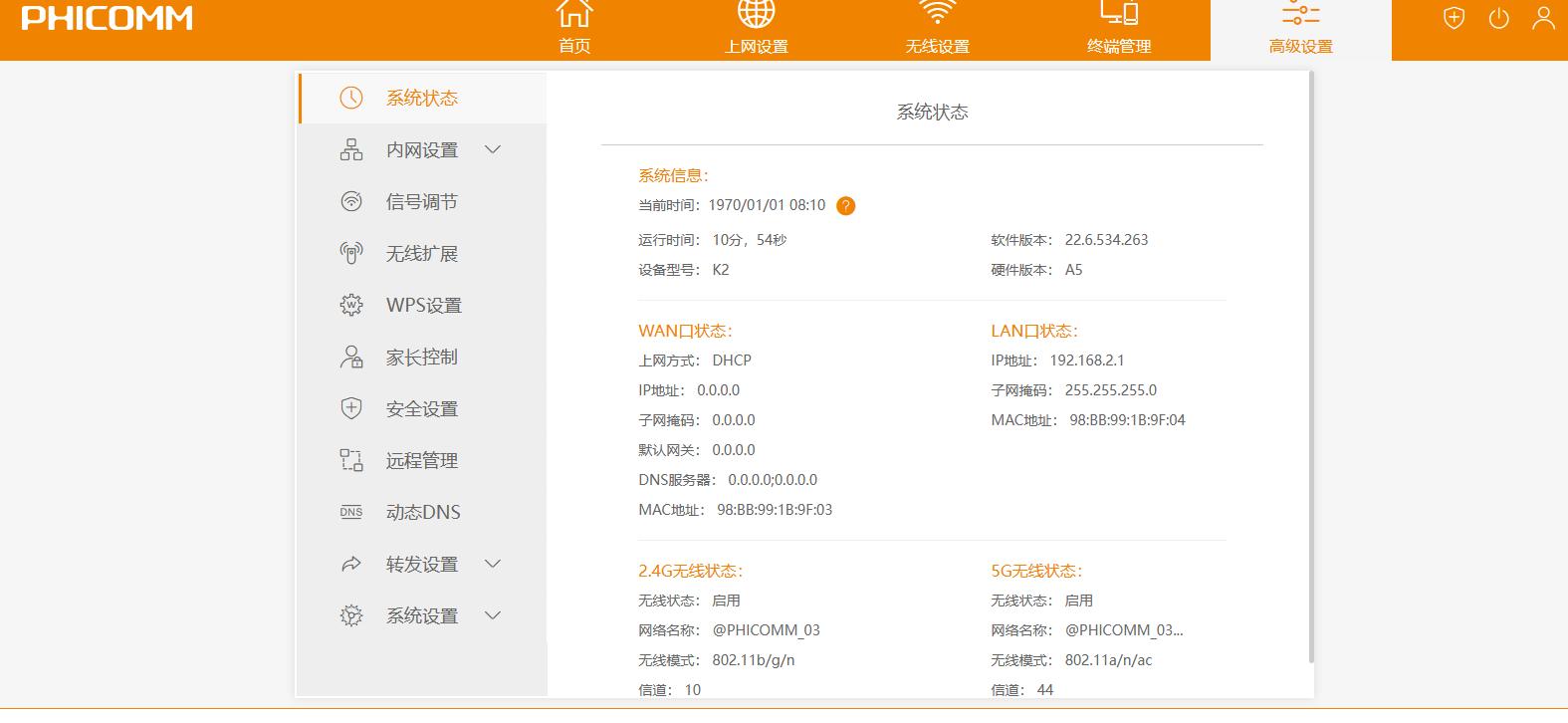

登录页面信息

拆机

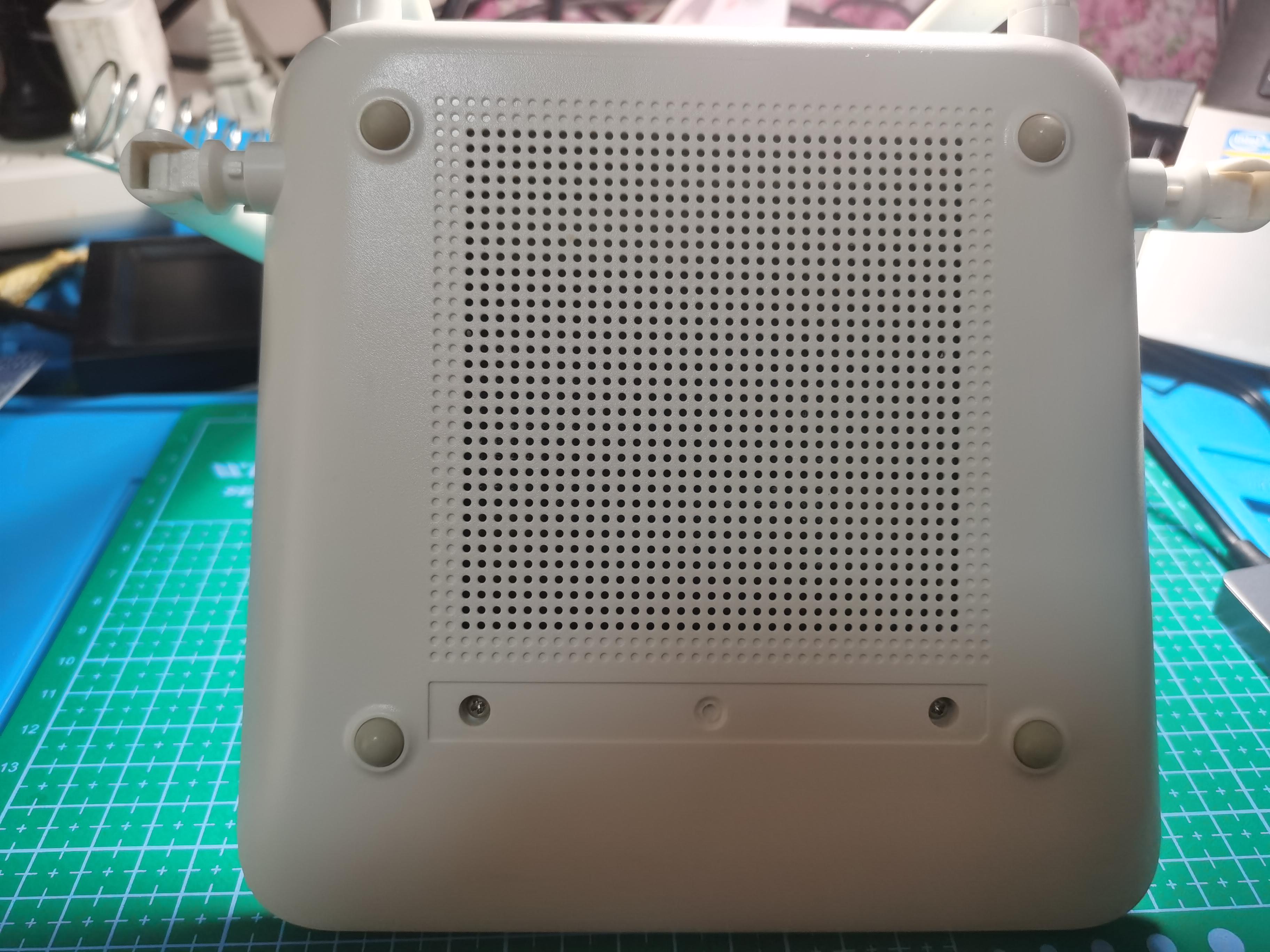

• 拧掉后面的两个螺丝

• 用撬棒撬开路由器正面的盖子

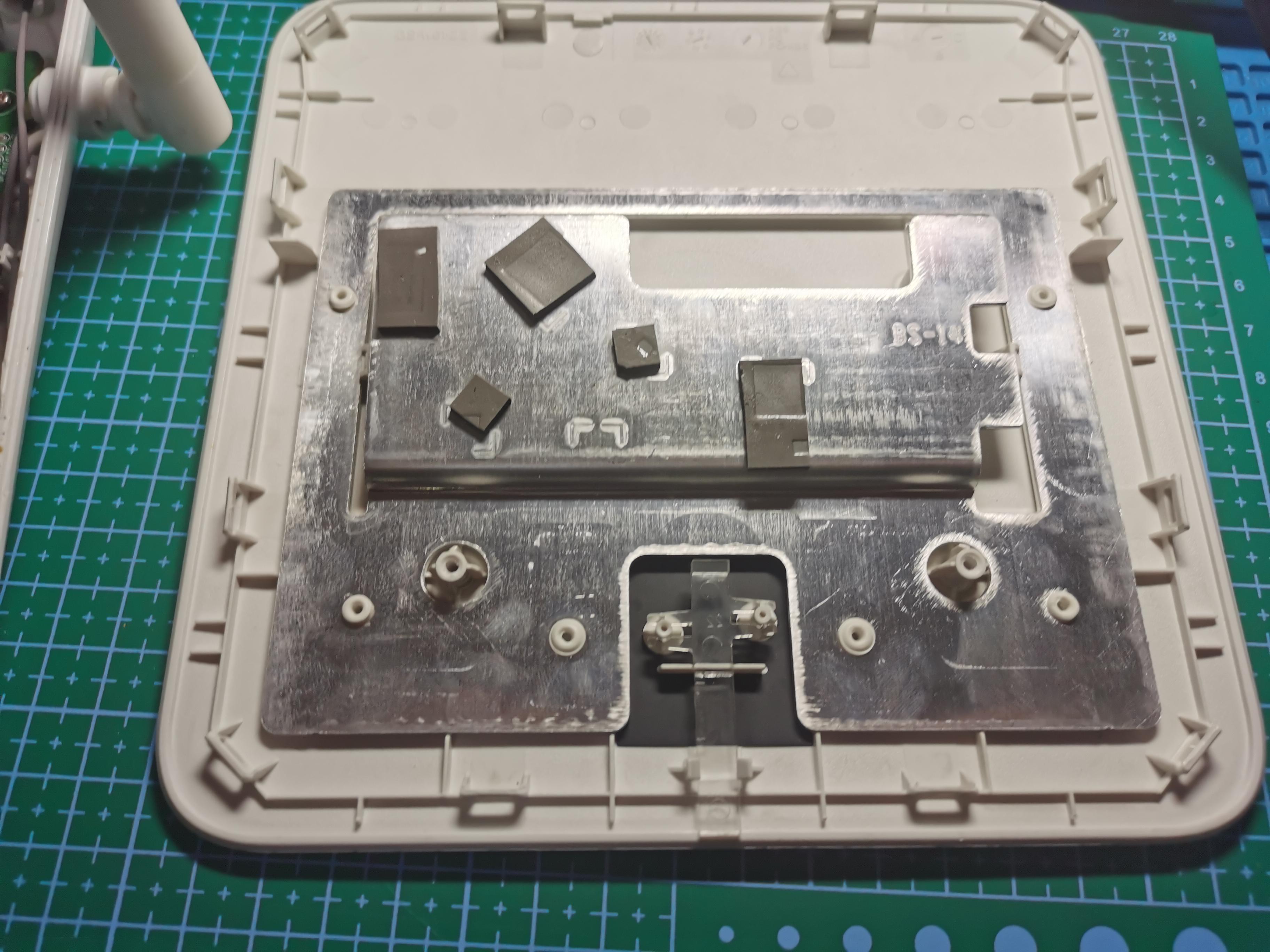

• 拆掉的盖子

• 主板正面

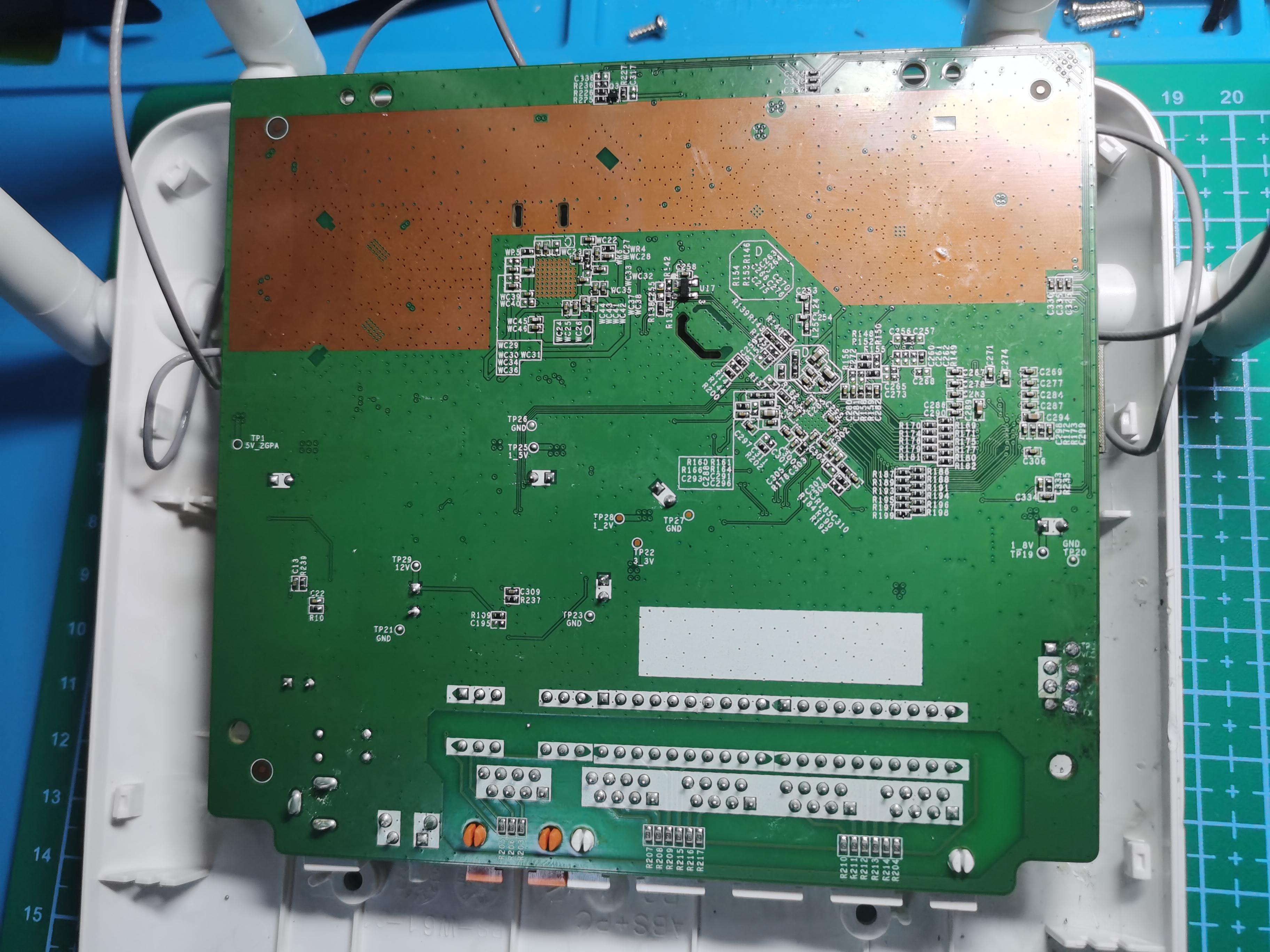

• 主板背面

ttl刷机

连接ttl线

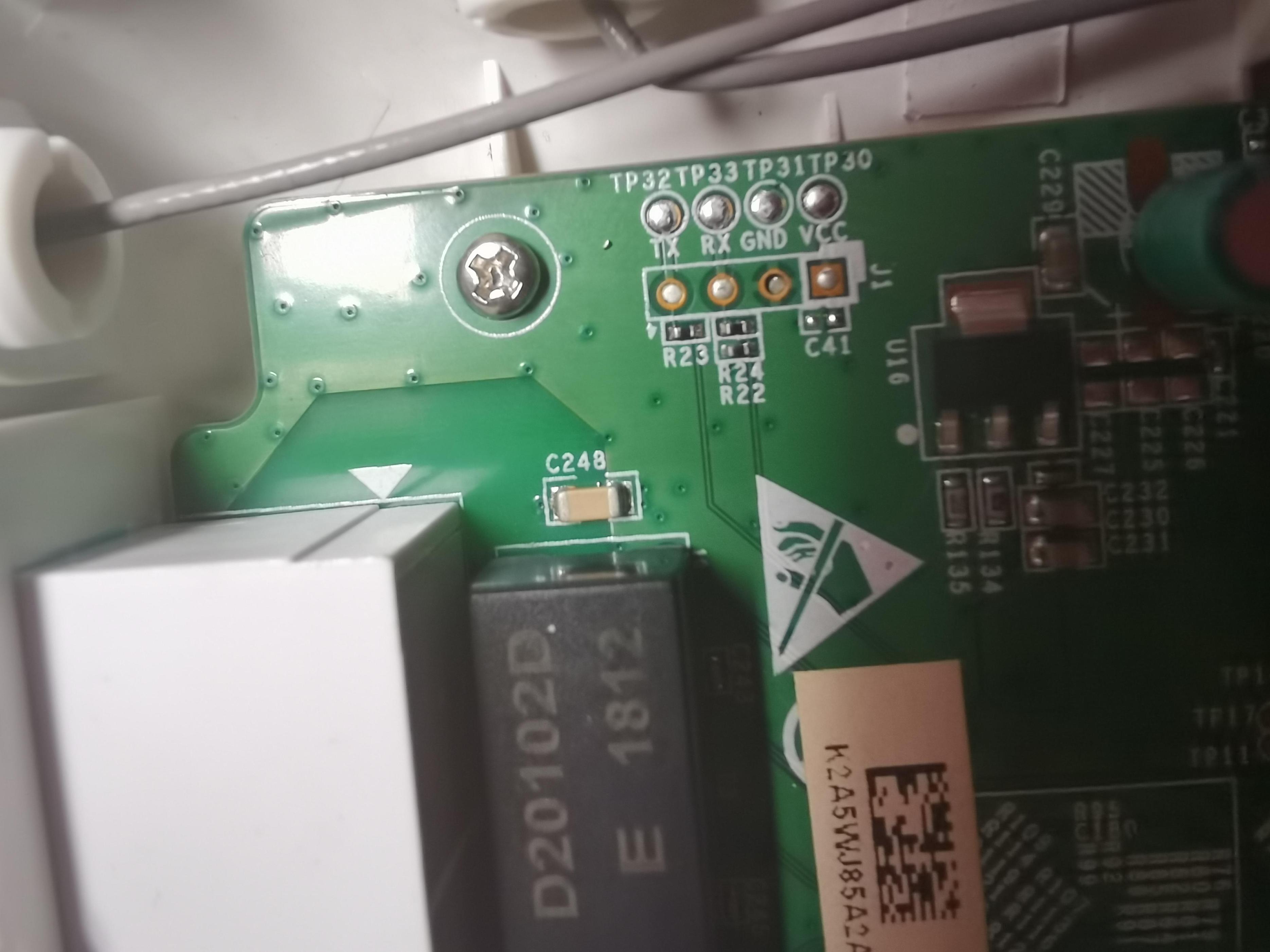

• 查看TXD RXD和GND的位置

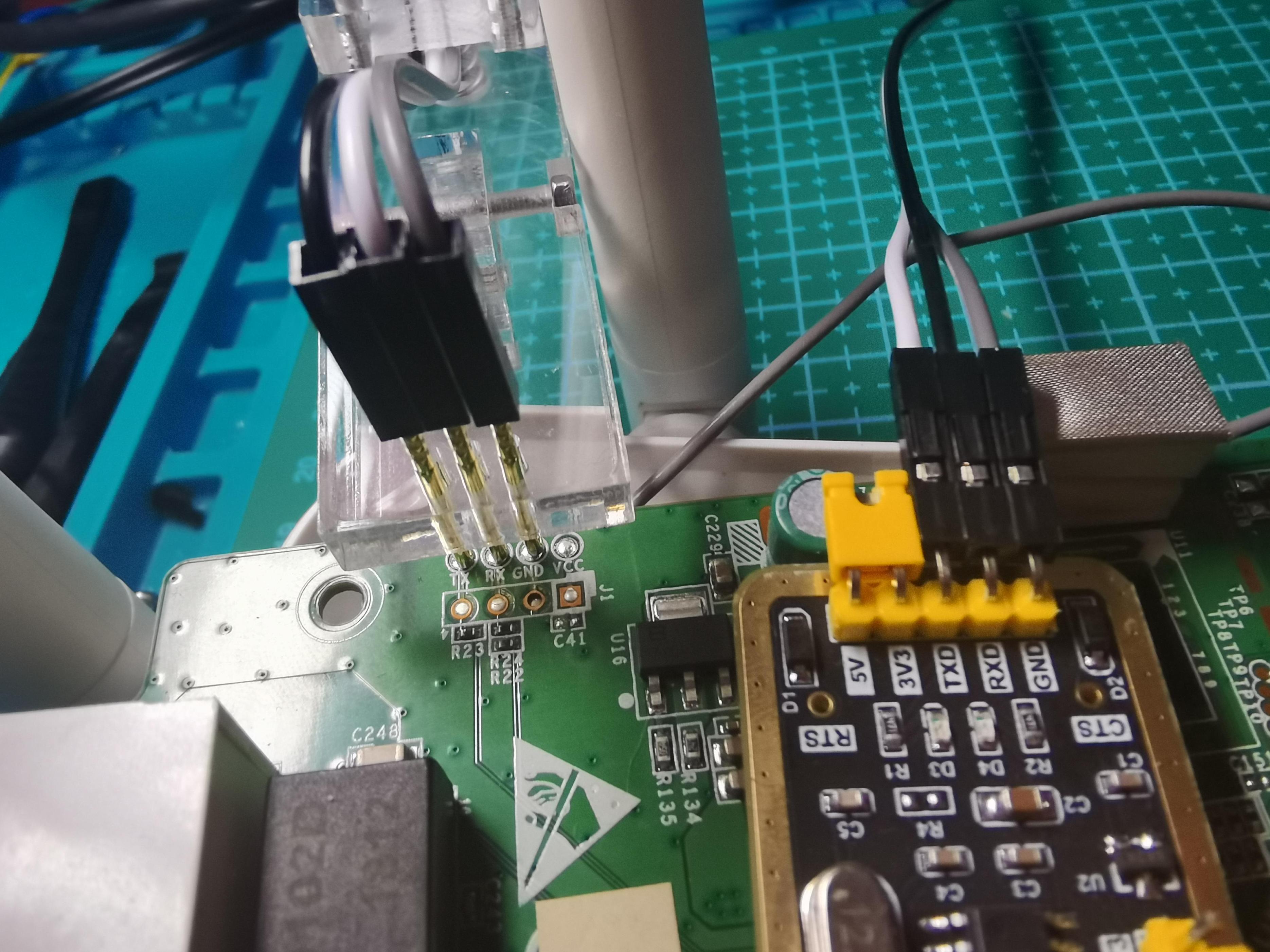

• 连接usb ttl和路由器

• 注意TXD接RXD RXD接TXD GND接GND

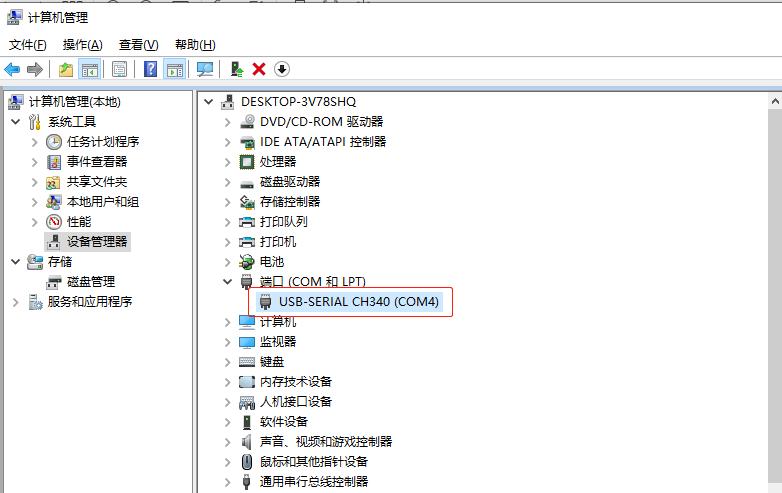

记录串口

配置电脑有线的网络

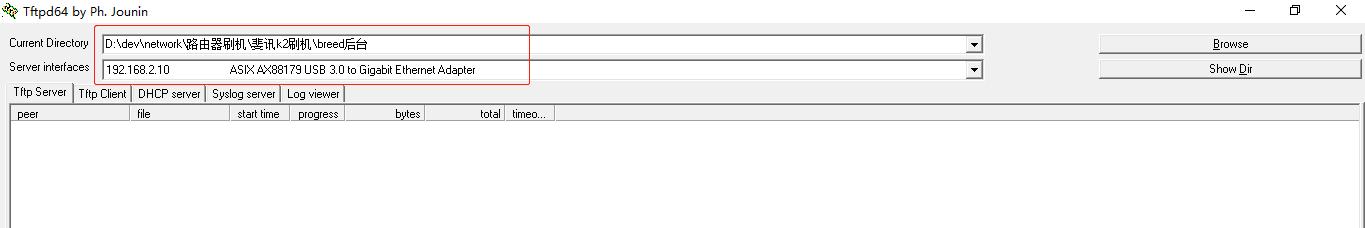

ftfp上传Breed后台软件

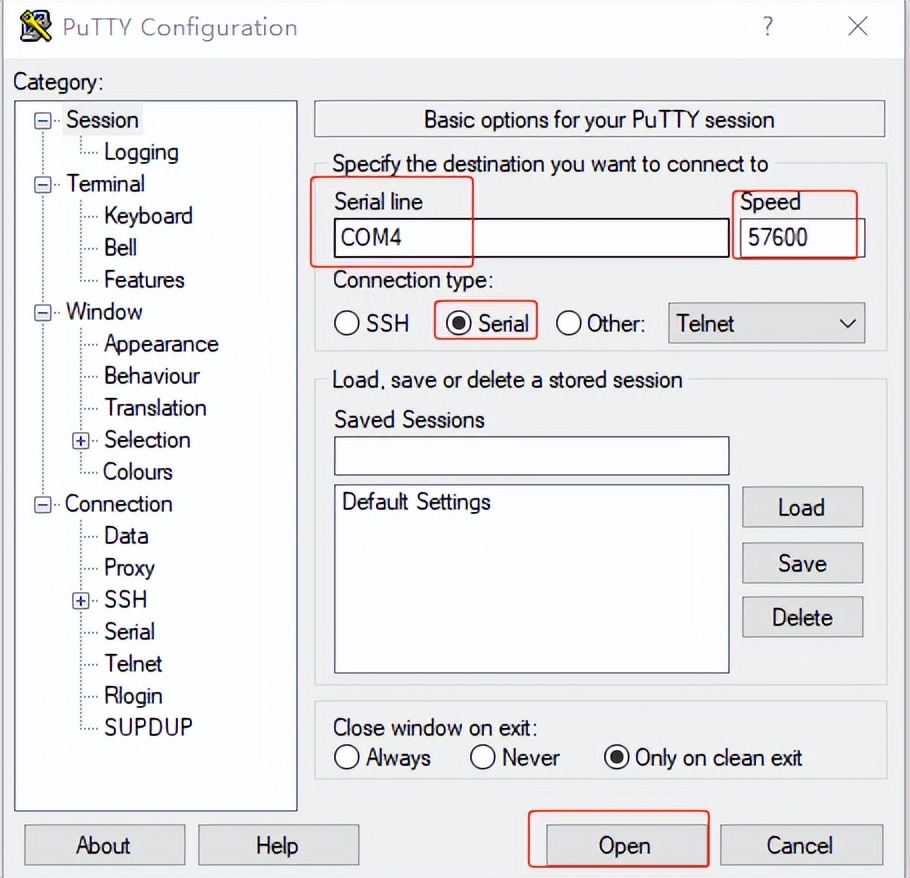

putty连接路由器终端

重新插路由器电源

一直按9

开始刷Breed后台

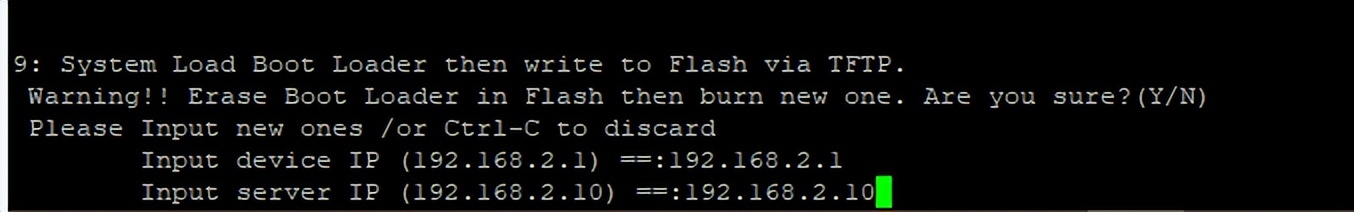

• 输入ip地址和breed文件名称

• 用浏览器访问192.168.1.1
• 重新插拔浏览器电源，按住复位键等待3到5秒钟后，松开按复位键的手

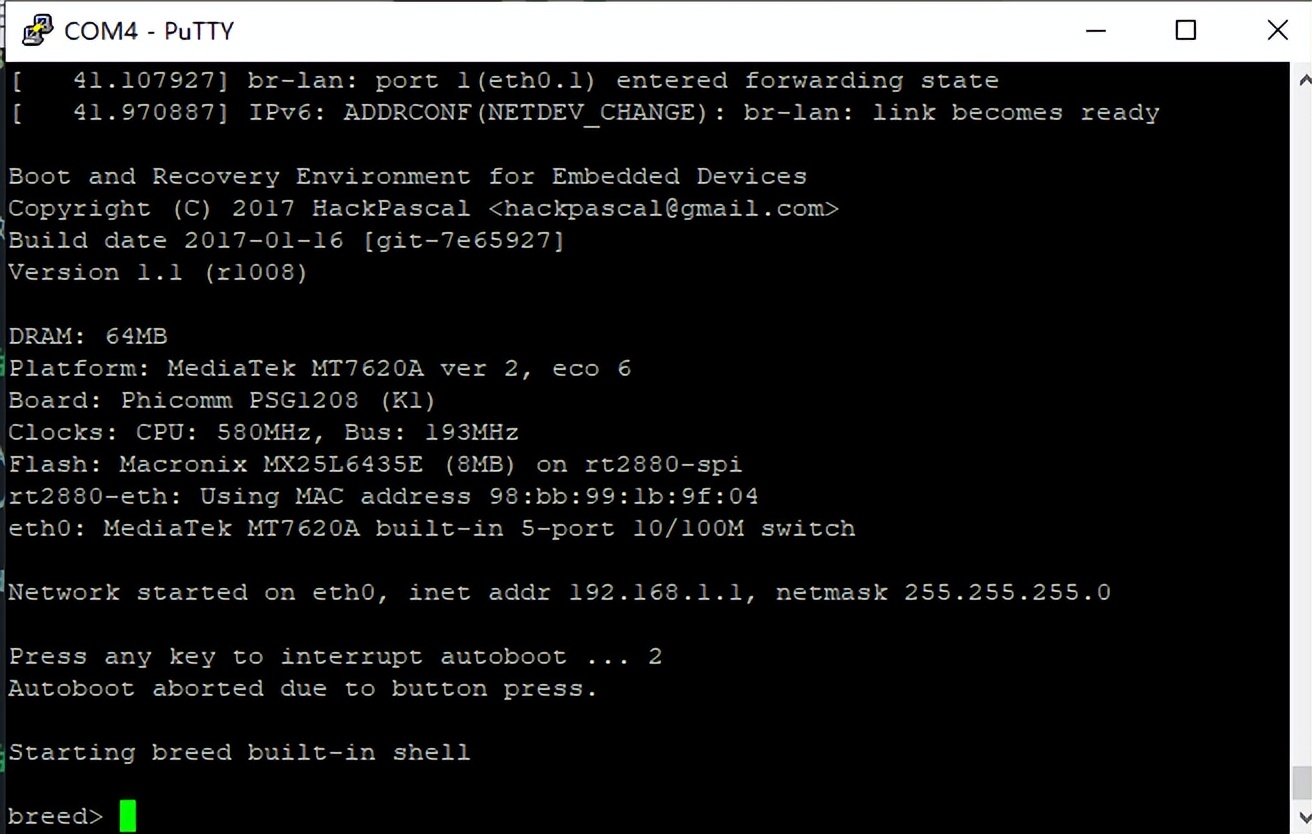

• puttty成功进入breed后台

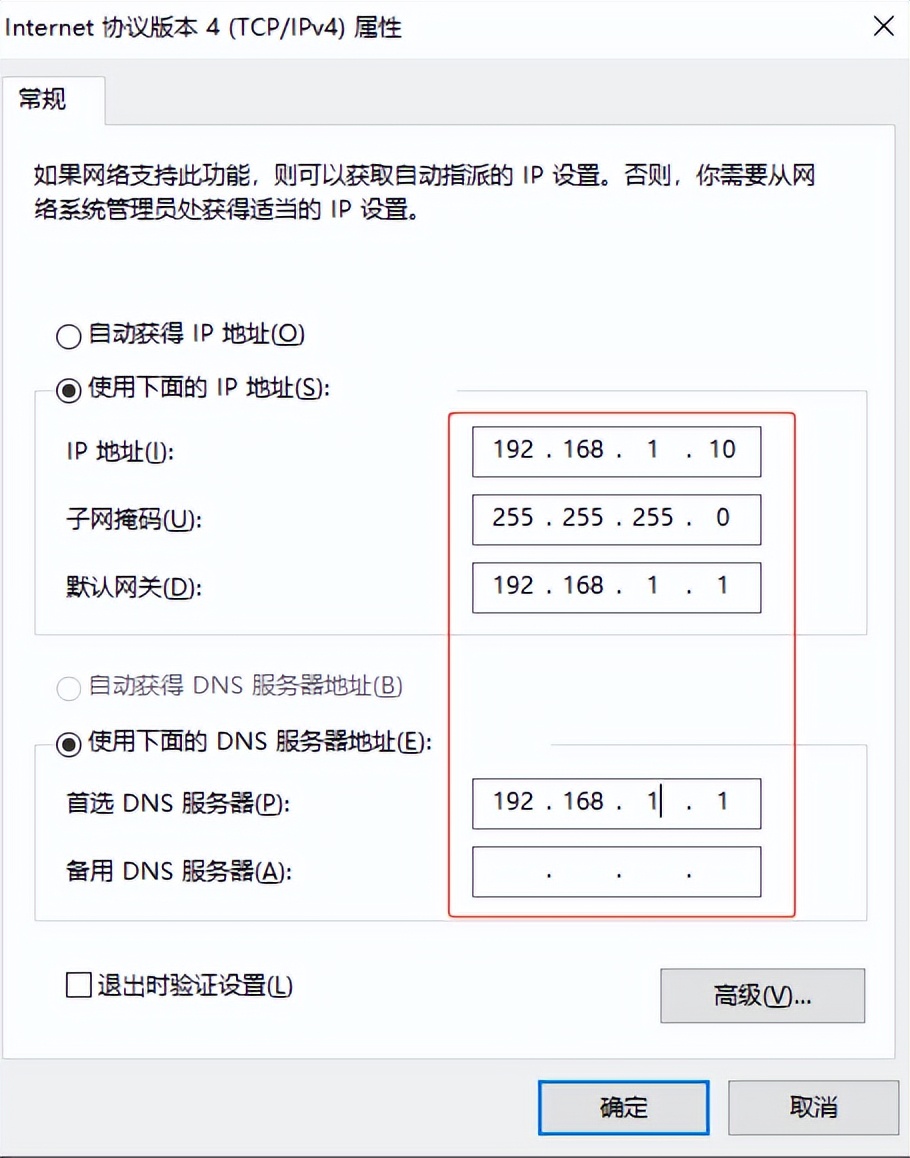

• 修改本地ip为192.168.1.10，方便连接192.168.1.1 breed web网页

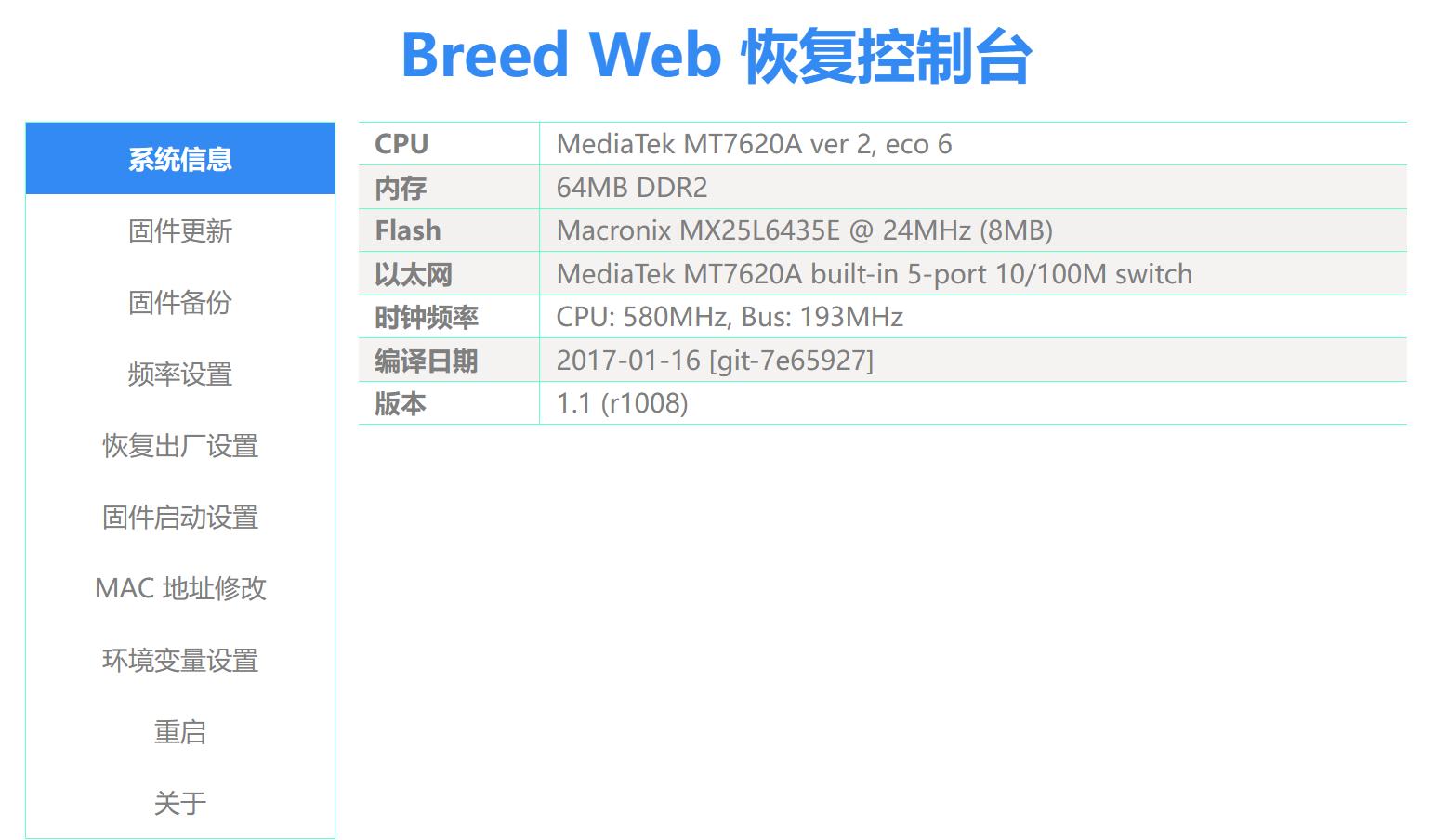

登录Breed Web

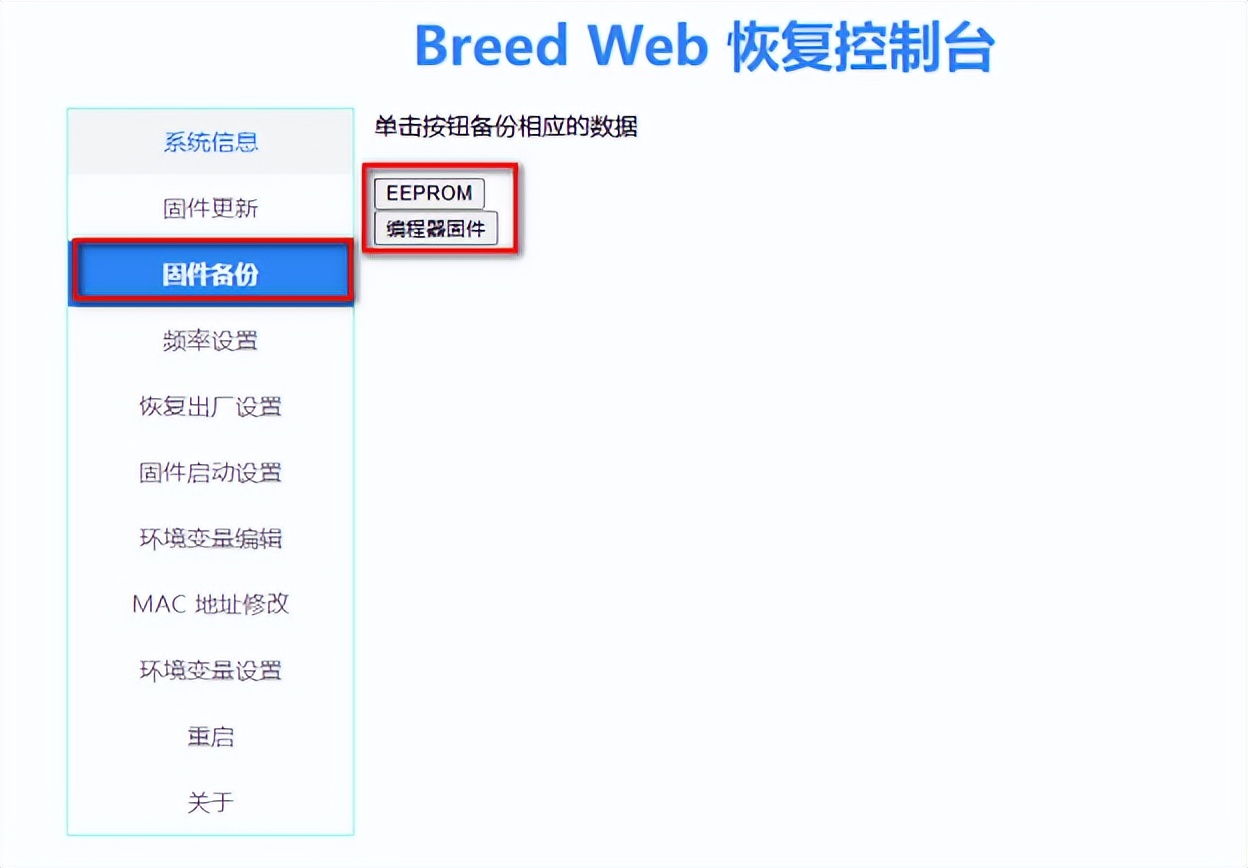

• 备份原有固件

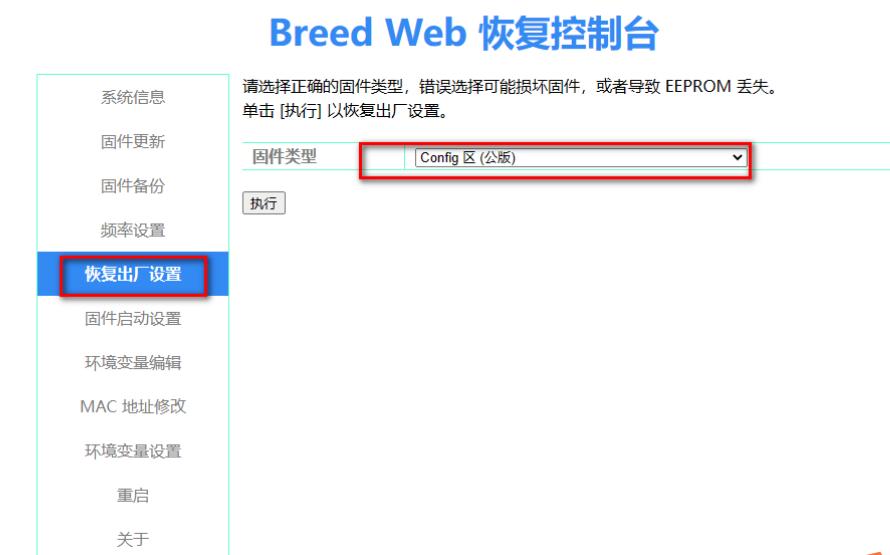

• 清楚数据恢复出厂设置

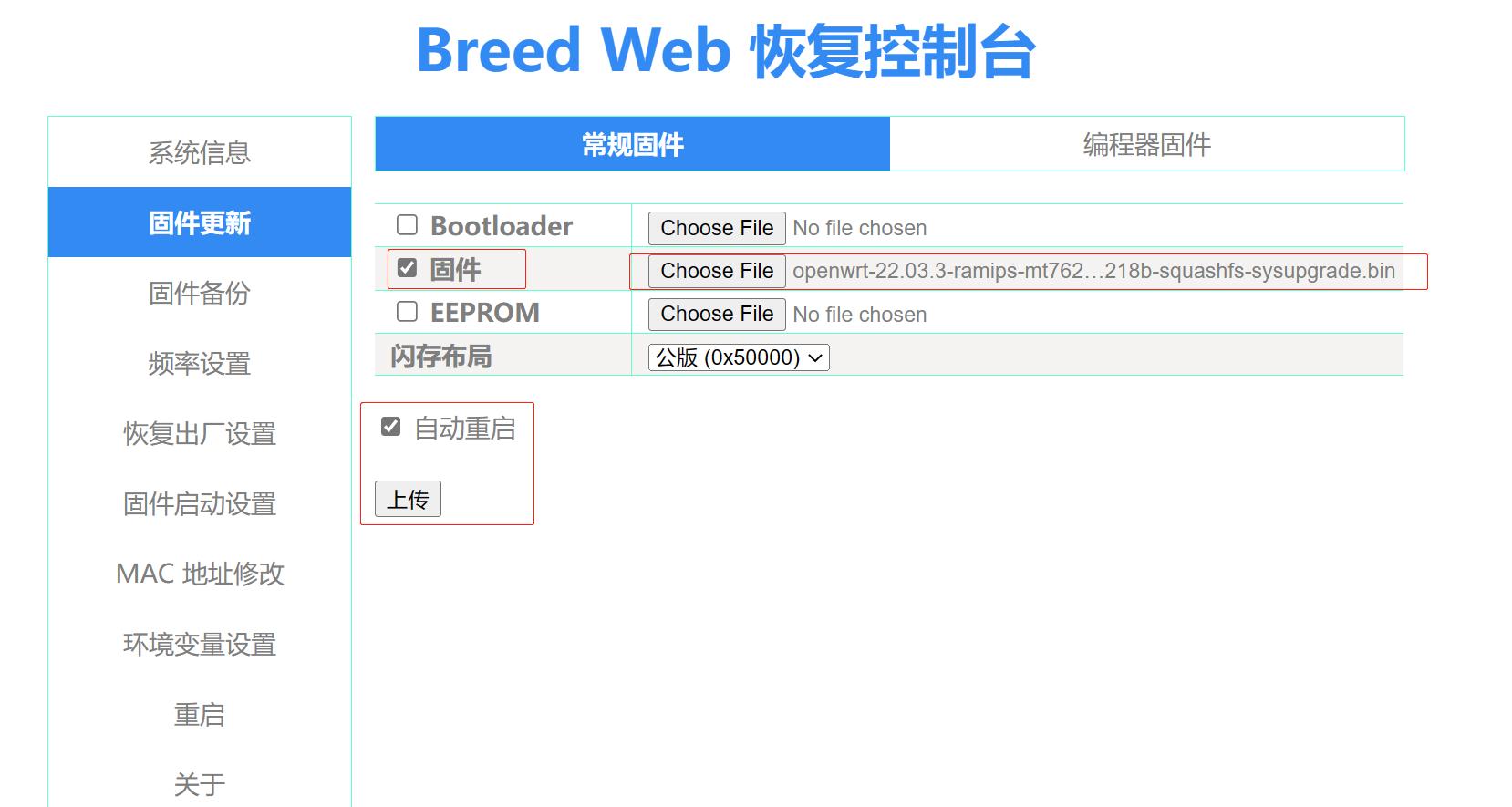

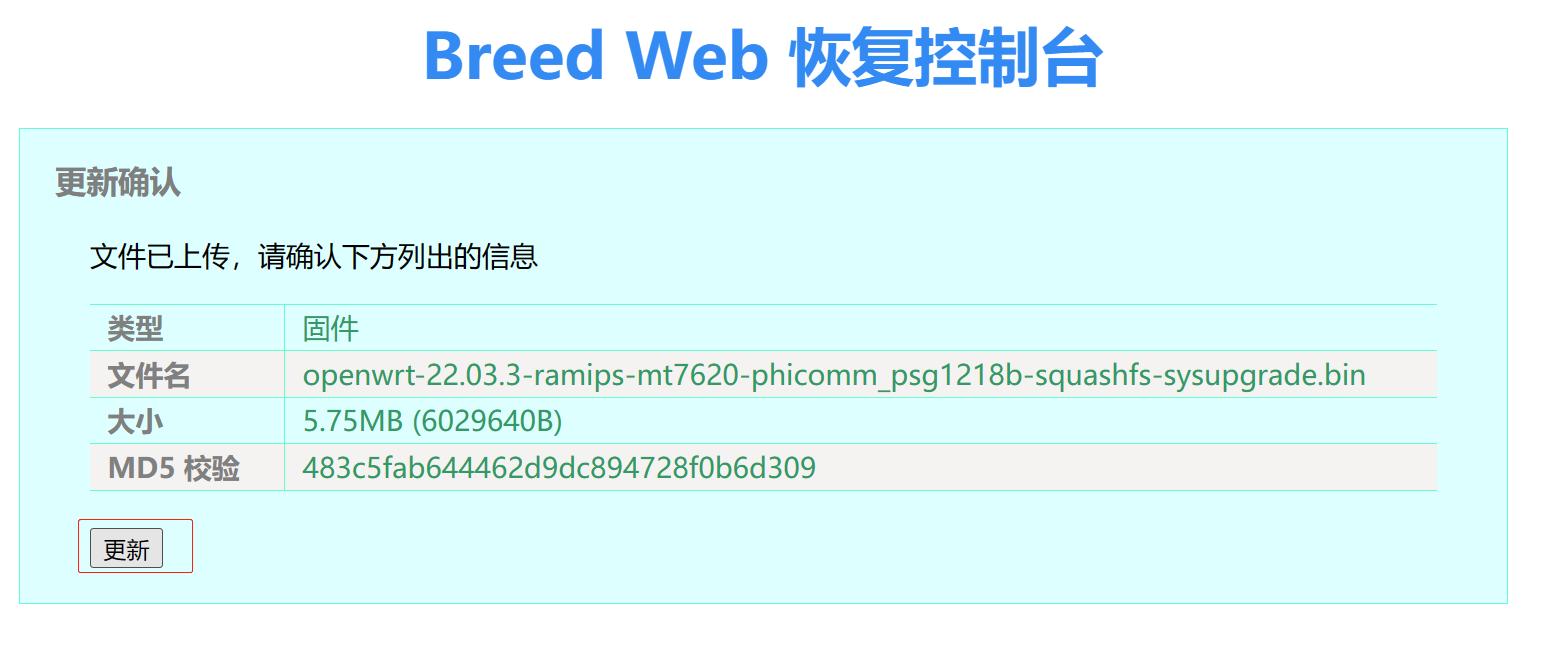

• 上传编译好的openwrt固件

• 更新固件

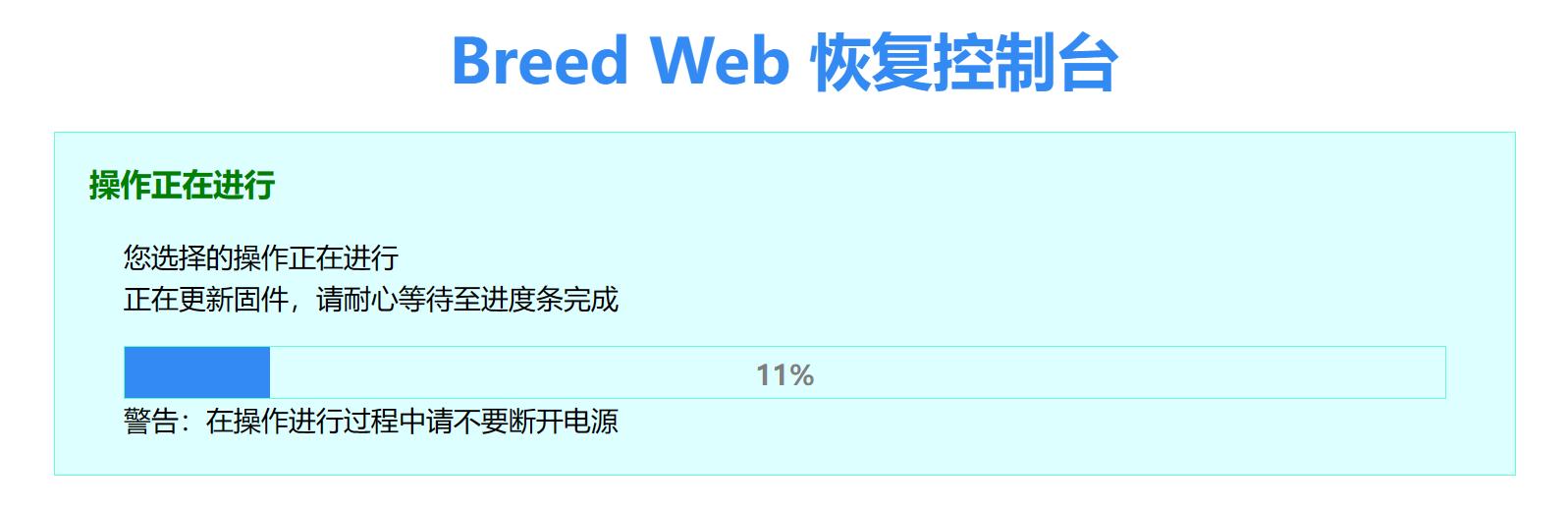

• 更新中

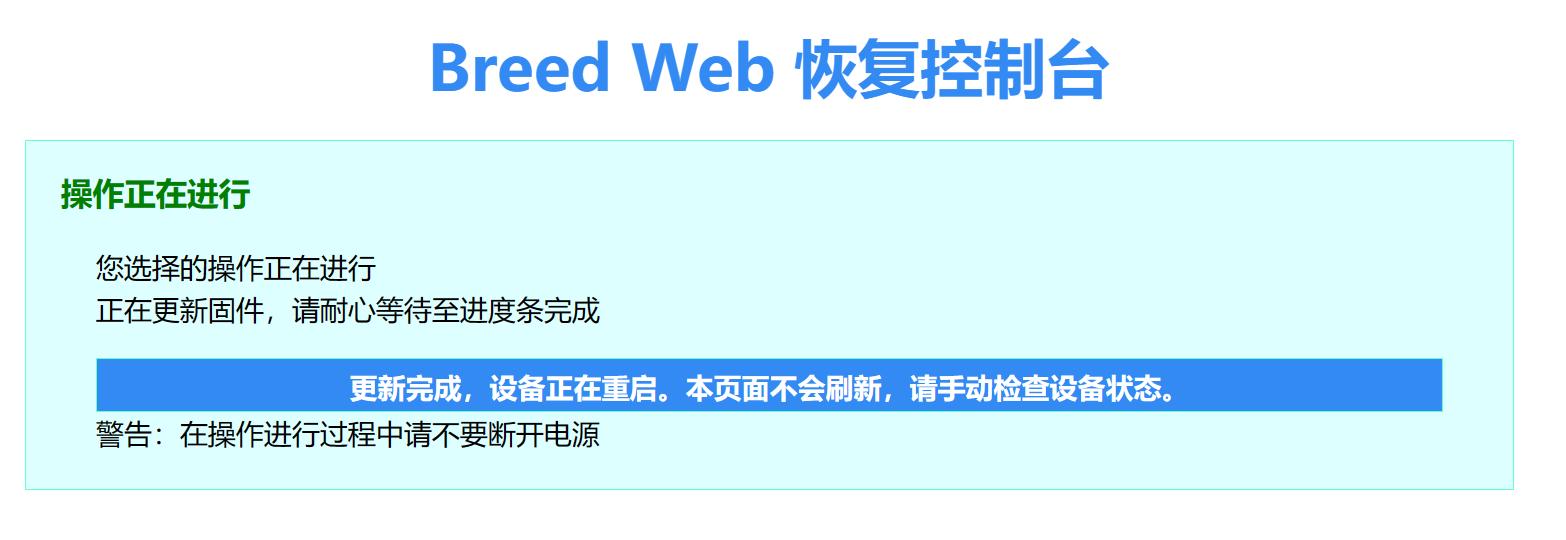

• 更新完成

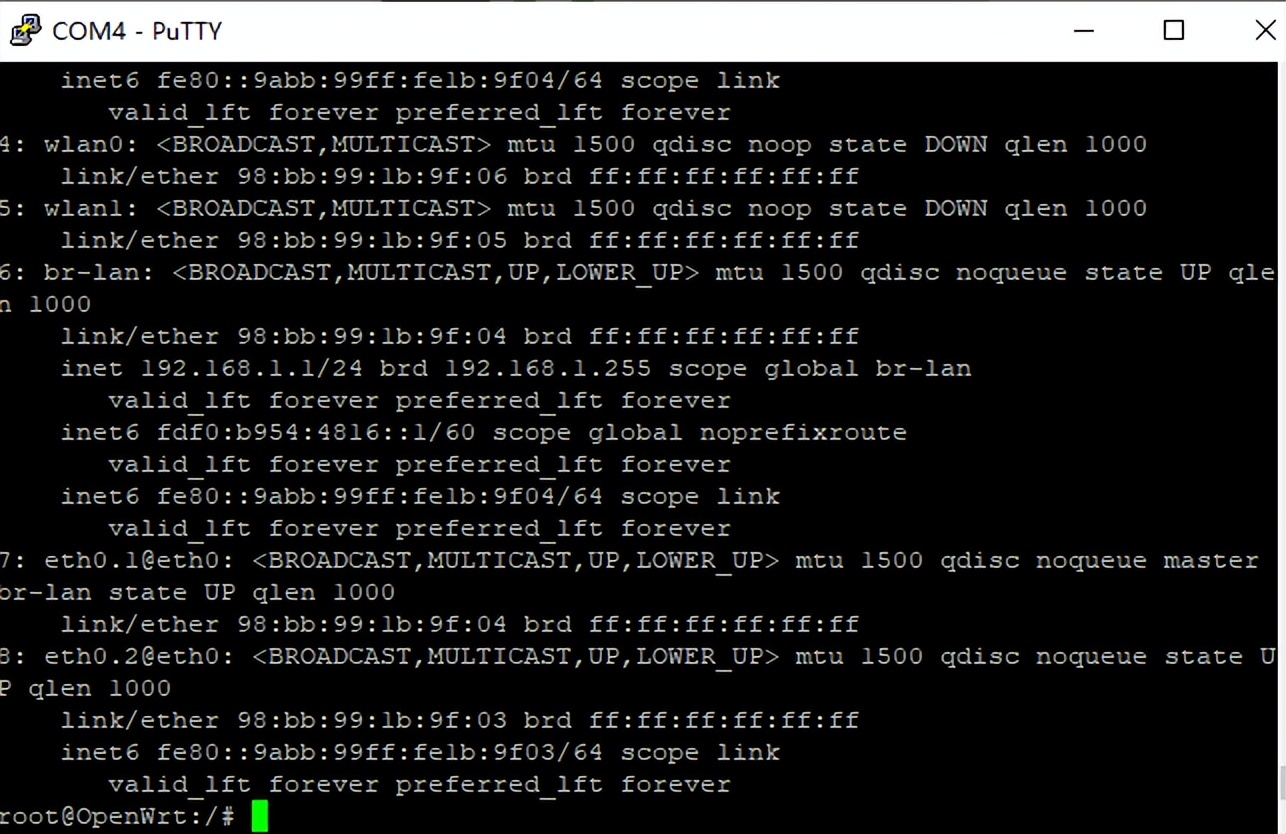

• putty终端查看路由器的登录ip

刷入openwrt成功

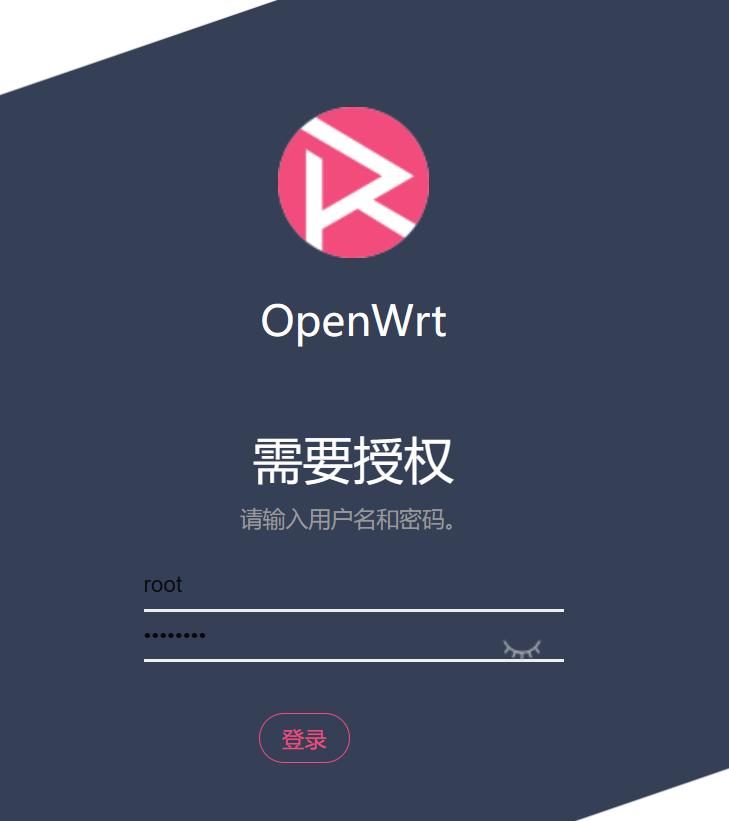

• 登录系统查看
• 默认用户密码是root/password

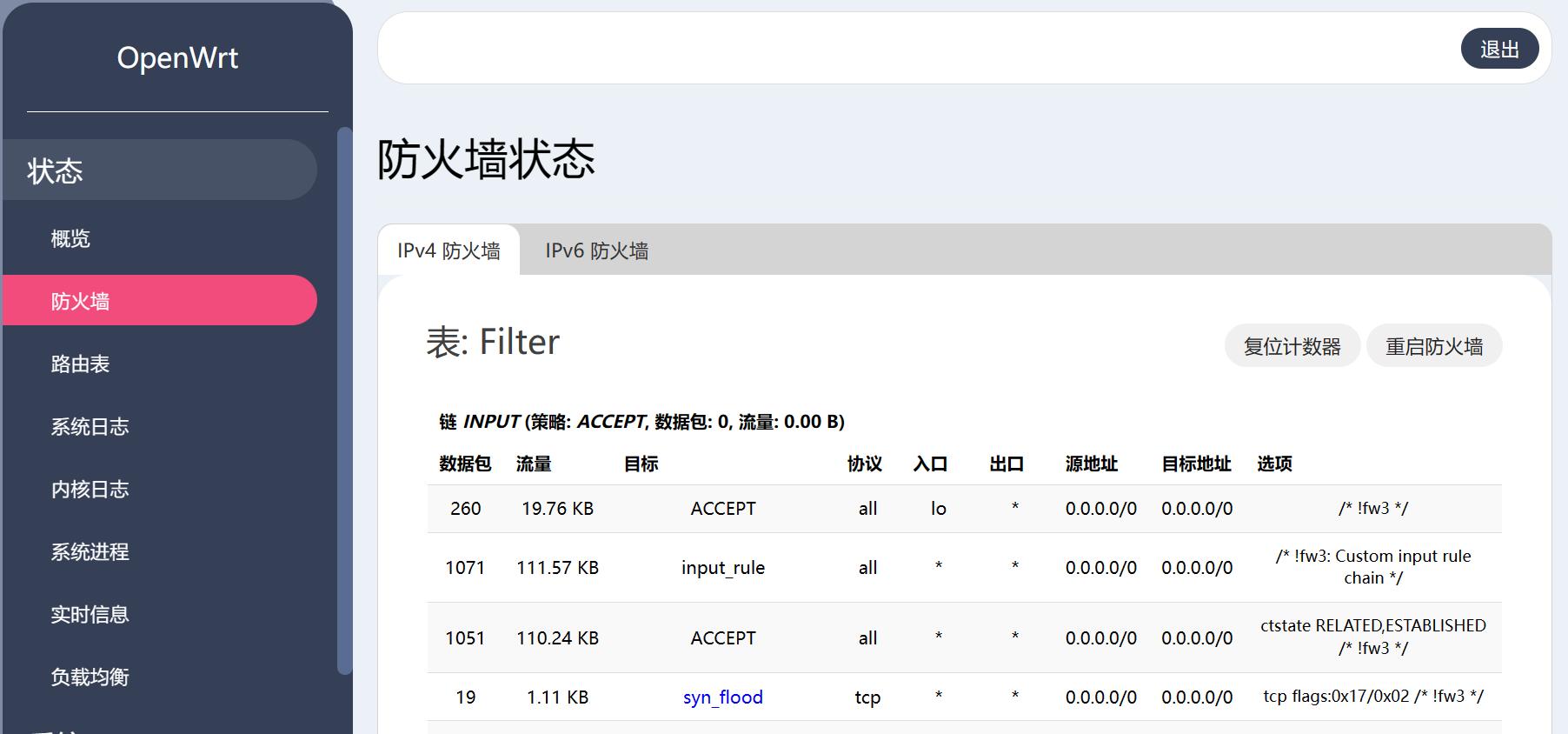

• 登录后查看信息
