系统概述
1）该系统基于VOIP网络通信技术，相关设备为RJ45接口，可以与监控、PLC控制等基于以太网传输设备共用传输线路通道，无需要另外布线，增加成本。
2）该系统由管理端SIP广播调度服务器，控制室处警电话或控制室广播话务台,前端SIP防爆防水广播对讲电话。
3）该系统具有消防与广播联动接口，支持关联消防报警信号，可预设应急预案，接收到消防联动信号后自动开启预设广播指令。
4）该系统能满足广播与通话双重功能，能自动广播并切换至通话状态，可以一对一广播或是一对多群呼广播，或是定时广播。
5）该系统可以预留接入市话电话线或是内部程控交换机系统。
相关设备介绍
一）管理端SIP广播调度服务器SIP-BS-100
管理端SIP服务器应基于LINUX开发/用户基于WEB维护，支持对前端设备建立群组，设备状态查询，关联监控画面，发起会议，组建广播组等功能，接入到核心以太网交换网络中，部署在值班室，建议放置一台，该设备可支持100条SIP线种注册，不低于100路并发工作。
SIP广播调度服务器技术指标
功能
功能描述
名称
SIP-BS-100
支持接入方式
Ethernet: 10/100M、FXS、FXO、E1
操作系统
LINUX/用户基于WEB维护
配套终端设备
标准的SIP数字中继网关：SIP协议中继网关
标准的SIP模拟网关：SIP协议系列网关
标准SIP话机
SIP软电话；
硬件回音消除
支持
模拟接口断电逃生
支持
接口卡热插拔
支持
模拟阻抗标准
支持全球各种阻抗标准（可软件配置）
IP侧Protocol
支持SIP2.0，IAX2.
E1侧信令
PRI/Q.SIG/R2/No.7
Sip Proxy server
支持(build in)
NAT穿透
支持
Codec
G711、G729、G723、h263、h264
DTMF
Rfc2833、Sip Info、Inband
CallerID(来电显示)
FSK(bell202、ETSI)/DTMF(After Ring/Before Ring)V32
群振、轮振
支持
代接
支持分组代接功能
呼叫队列
支持队列组和分机队列
呼叫权限管理
支持
Web Management
非常友善的web管理界面
NAT
支持
电话会议
支持多个会议室，参会人数仅受硬件资源的限制
外线组
支持轮询、随机、顺序三种策略的选线
呼叫路由
支持以时段、主叫/被叫号码为条件的路由选择
号码转换
支持任意方式的主、被叫号码转换
主叫号码认证
支持
IVR
支持，并且支持多级IVR
彩铃
支持
录音
支持通话录音，会议录音
计费
支持
话务统计
支持，并且可以生成曲线图
详细话单
支持
呼叫前转
无条件呼叫前转、无应答呼叫前转、遇忙呼叫转移和不在线转移
呼叫等待
支持
DHCP
支持Client和server方式
QoS
支持语音优先
电源
标配300瓦220V电源，通用115/230伏
机箱
1U机架安装式机箱
高44.5mm，宽482.6mm，深340mm, 重2-4千克
工作环境
工作温度
摄氏10度至35度(华氏50度至95度)
储存温度
摄氏-40度至65度(华氏-40度至149度)
工作相对湿度
(无冷凝twmax=29C)：20%至80% (无冷凝)
最大湿度梯度
每小时10%，工作和非工作条件下。
储存相对湿度
5%至95%无冷凝(twmax=38C)
工作振动
5Hz至350Hz时，0.26G，持续2分钟
储存振动条件
10Hz至250Hz随机振动时，1.54Grm，持续15分钟
工作冲击
1次41G的冲击脉冲，最长2毫秒
储存冲击
6次71G的冲击脉冲，最长2毫秒
工作海拔
-16米至3,048米(-50英尺至10,000英尺)
储存海拔
-16米至10,600米(-50英尺至35,000英尺)
产品配置
E1数字卡
支持E1/T1接口 最大支持1-4（非标配）
SIP广播调度服务器产品功能
1.基本功能
1) 调度操作：呼叫、禁话、强插、强拆、代接、监听、组播、广播、会议、夜服、IP联动话机
2) 监控功能：能够通过图标颜色和文字指示出用户状态：呼叫、振铃、通话；
3) 呼叫及通话：拨号呼叫、来电接听、多线路切换；
4) 管理功能：系统管理、分组管理、帐号管理、权限管理、热线管理。
2. 办公电话功能
1)内部免费通话；
2)基本电话业务：呼叫转移、呼叫保持、呼叫驻留、呼叫等待、来电显示、免打扰等
3)会议功能：多方会议、公共会议室
4)语音信箱、呼叫直入、呼叫限制、组合功能键、自动话务员、IVR、用户分组、振铃组呼叫记录、热线功能、视频通讯、录音服务、电话报时、通话话机查询已接/未接来电、通过话机查询本机号码
3. 对讲功能
终端只需要按下速拨键即可立即进行类似集群呼叫的组呼；在同一个组中的终端可以听到发起终端的讲话。对讲功能接续速快，被叫终端自动接听，提高应对速度。
4. SIP-BS系统特色功能
1）分布式：允许在一个系统中部署多个调度处理中心，既满足跨地域部署需求，又可以解决单台设备容量不足问题；从调度机无需配置，即插即用；
2）双机热备
不但中心SIP调度机可以进行双机热备，为系统安全、稳定的运行提供保障，而且调度终端可以提供双注册的方式进行注册，在注册到中心IP调度机的同时，可以根据需要注册到本地的服务器、调度机或者IP-PBX，在最大程度上保证隧道内和隧道外的通信畅通。
3）救生引导及紧急广播
通过油库广播系统内多个SIP防爆防水广播对讲电话机或广播将声音在设备安装范围内进行广播，可以用于普及安全知识或丰富员工业余生活，在紧急情况下还可以作为救生引导系统使用。在出现突发事件时，可直接*放播**应急预案中设置好的预案语音文件，实现突发事件的快速引导。
4）与其他监控监测系统有效融合，实现应急联动
电网安全监控系统、数字工业电视监控系统与其他监控监测系统通过调度机可与整个系统有效融合，实现应急联动功能。
提供报警收集接口，有效的与现场各种监测报警系统对接.例如：现场气体监测系统监测到气体超标，气体监测系统可向MDS调度系统发送相应数据，SIP-BS调度系统触发相应的报警联动系统，以广播或其他方式迅速告知隧道内人员迅速撤离。
5）通话录音功能
录音系统通过录音接口接入调度主机，实现对指定通话录音；可对多路电话同时录音；可预设录音时间对某些号码进行录音；还可对指定号码进行录音。服务器提供文件查询及管理功能。
6）自定义组功能和权限管理
用户可以按组织结构或职能进行分组，每个成员可以在不同的分组中；调度台支持自定义扩展组功能，可以将成员加入扩展组进行会议和组播功能；支持灵活的、丰富的指挥调度级别和权限设置（指挥、控制、浏览），支持灵活多样的指挥调度和控制模式，系统最大支持256级调度权限，不同权限拥护具备不同的操作能力。
7）视频调度功能
通过可视化终端，调度员可以监控现场图像。视频监控终端还可以和语音设备进行联动，可进行同步的语音视频通话,需要增加视频管理服务器来配合完成此功能。
8）应急通信会议
调度员可以通过拨叫触发号码快速发起会议；系统允许用户通过手机和固话发起会议，这样就可以让在指挥人员进行现场指挥，不需要在调度台前等待情况汇报上来再做出决策；开启会议保密鉴权功能，防止非授权人员随便发起会议；手机和固话也作为会议终端，提高了系统可用性和兼容性

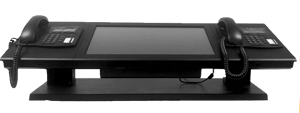

二）控制室触屏调度台SIP-MC-01 （备选项：非必需要配置）
控制室触屏调度台支持可视化界面，支持触屏操作，一键发起呼叫，发起会议，组建广播组等功能，接入到核心以太网交换网络中，部署在值班室或控制室，建议放置一台或是通过PC端来操作可不用此设备。
尺寸：880mm×335mm×340mm
显示屏：电阻式触摸屏，分辨率4096*4096（连续），19寸嵌入桌面式。
功能：
² 同组指定代接
² 同组代答
² 三方通话
² 呼叫限制
² 呼叫转移（遇忙转移、久叫不应转移、无条件转移）
² 一键到人（触摸屏调度台支持）
² 当被叫用户有几个可选号码时，根据需要进行轮流呼叫。
² 用户直呼调度台功能
² 分机按一位号码或取机（热线功能）快捷呼入直接到归属调度台，用户可以拨号呼叫其它调度台。
² 分机紧急呼叫：在紧急情况下可以按“紧急呼叫”按键发起紧急呼叫，紧急机呼叫时，调度台同时声光报警。紧急呼叫不参加排队，直接接入调度话机，具有最高优先权。
² 调度直呼分机、外线用户功能：调度员摘机，按下空闲用户，即呼叫该用户。该用户为外线用户时，自动出中继拨号。
² 调度强通功能：调度员能与其他用户进行无阻塞通话。
² 调度连呼功能：调度员在不挂机下可以连续呼叫其它用户通话。
² 调度组呼功能：调度员对一组/群用户同时进行呼叫。
² 调度催挂功能：调度员能向下不挂机的用户发催挂音进行催挂。
² 调度转接功能：调度员接听来话（包括中继），按下第三方用户，即接通该用户，实现三方通话，调度挂机退出通话，即实现转接。
² 呼叫保持功能：将与调度员通话的用户保持，与其他用户通话后再召回该用户，继续通话。设“保持”后可恢复通话或加入会场。
² 强插强拆功能：调度台可强插用户，与该用户通话时，另一用户听提示音乐。通话完毕后，若原通话双方仍在线，恢复原通话。
² 调度台可强拆用户。
² 监听用户功能：根据用户权限使用该功能，一次监听一对通话用户，根据用户需求可设置被监听的通话用户双方是否听监听通知音，但听不到调度员声音。
² 呼叫排队功能：当同时有多个用户呼叫调度台时，对呼入的用户具有排队功能，并有语音提示。
² 夜服功能：每一个调度台可以设定任意一个分机为夜服分机。启动夜服功能后所有到调度台的呼叫都呼至该分机。
² 黑名单：系统提供骚扰电话查询功能，可以查询骚扰电话的来源，并将其设定为被叫控制方式。
² 状态显示功能：调度台可以进行全网用户状态的显示。
² 通话录音功能：调度台与用户之间的实时通话进行录音。
² 免提通话功能：可通过扬声器，话筒进行调度通话。
² 多调度台功能：可以使用多个调度台同时处理调度事务。
² 单键呼出功能：调度员只需点击一个用户按键可以完成用户呼叫到接通的全部工作。
² 虚拟调度功能：整个调度系统可以虚拟地划分为多个独立的调度系统，分别承担不同的调度业务。
² 会议功能：调度台邀请分机加入当前会议。
² 录音功能：全程录音是系统可以24小时不间断的对话务员通话进行录音，并保存到硬盘上，采用wav格式保存。
² 广播扩音：配合专门的扩音终端，在调度台上发起广播，受控终端可以自动接通。通过该功能，调度人员可以快速下达指令、以及紧急情况的通知。
² 视频监控：调度台可以通过接口与视频终端实现联动，查看现场实时视频，增加对作业现场态势的了解，便于随时调整指挥调度策略。
² 定位：通过地面采用GPS技术，对移动车辆等进行实时监控和定位。井下布署RFID可定位人员位置及及以及考勤以及动态轨迹回放。
三）控制室广播话务台SIP-PG-11
控制室广播话务台，主要便于发起呼出与接听来电，接入内部的核心网络交换机与其它通讯与广播设备互通，此设备放置在什班室，建议放置两台，以免影响呼入与呼出占线，鹅颈可调式话筒方便广播指令下达。
基本性能
桌面式安装，带来电与去电显示屏。
支持免提通话，方便值班人员解放双手。
支持一对一选择呼出号码。
支持三方通话功能。
配合服务器支持一对多群呼广播。
支持可调话筒
四）前端SIP防爆防水广播对讲电话SIP-EX-01。
前端SIP防爆防水广播对讲电话机是具有防爆防水防破坏等防护能力的工业电话机，设备自身满足IP66以上防水防尘等级，适用环境温度为-35℃~75℃，相对湿度：10%~95%， 大气压力：86~106 Kpa ，环境噪声：≤120dB(A)，主要满足现场易燃易爆高噪音、高潮湿，高粉尘环境的广播对讲需求，来电可自动启动扩音广播喊话，方便广播找人，*放播**预录音频信息，摘起电话手柄便可双向通话，接入核心以太网交换网络中，安装在设备需要安装的位置。
一、基本功能
1.壁挂式安装，外形美观，磁吸式门盖设计。
2.BMC锻造外壳，防水防尘等级达IP66。
3.防爆标志：Ex nA ic IIB T6。
4.支持SIP2.0协议，可注册两路SIP账号。
5.支持自由拨号或摘机自动拨号。
6.支持来电自动接通、并启动广播。
7.支持外置30W扬声器扩音广播。
8.支持检测忙音收线。
9.配合SIP服务器实现群呼，组呼，录音等功能。
二、操作使用
1、摘/挂机方式：摘/挂机方式为手柄控制方式，摘机为接通，挂机为断开。
2、接听电话：当有来电时，电话机响铃，取下手柄，即可和对方通话，通话完毕后挂回手柄。
3、拨打电话：取下手柄，按普通电话机的拨打方式进行操作，与对方通话。
4、扩音广播：来电时自动开启广播振铃并启动广播喊话。
三、主要技术参数
1.支持接入各类型网络交换机与SIP广播调度服务器。
2、温度：-40℃~75℃ 相对湿度：10%~95% 大气压力：86~106 Kpa 环境噪声：≤100dB(A)
3、振铃声级： ≥120Db
4、支持标准SIP2.0协议，防水防爆格兰RJ45接口。
5、内置30W功放电路，外置8Ω30防爆号角扬声器 。
6、防爆标志：Ex nA ic IIB T6。
