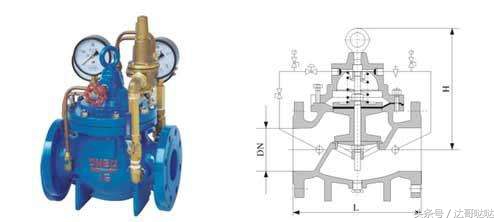

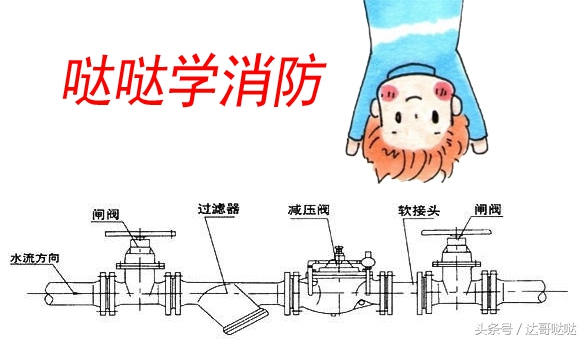

减压阀：

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

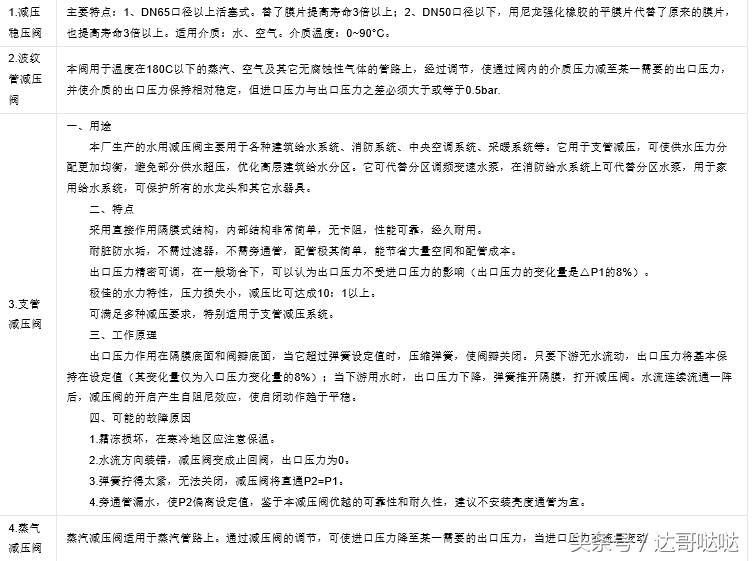

主要参数

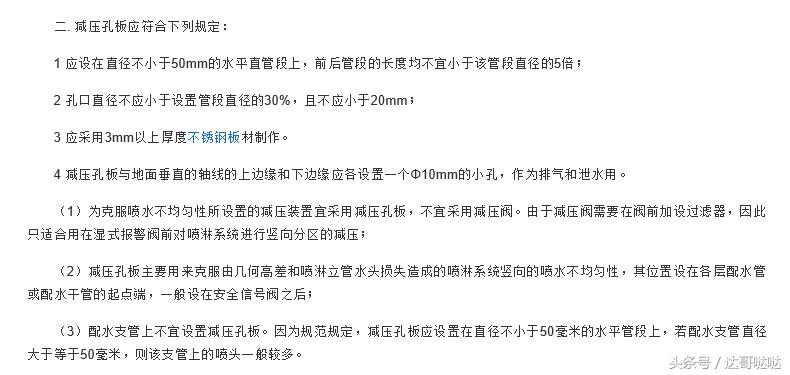

减压孔板 ：

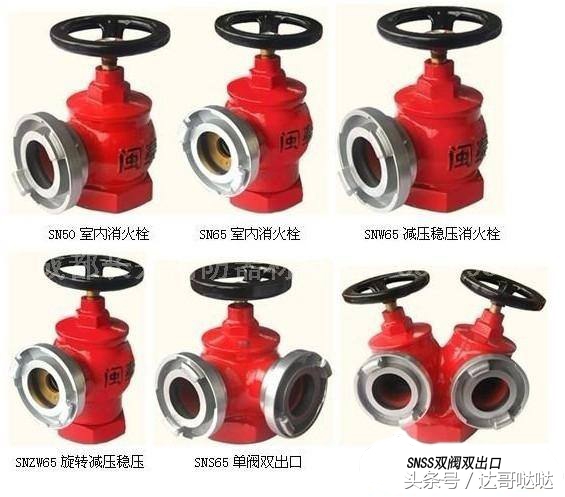

减压孔板的工作原理是对液体的动压力（不含静压力）进行减压。目前，高层建筑由于层数较多，高层和低层所承受的静水压力不一样。出水时，低层的水流动压力比高层的水流动压力大很多。扑救火灾时，低层消防水带往往爆裂，本系列减压板对水流的动压力具有减压功能。当流动的水经过减压孔板时，由于局部的阻力损失，在减压孔处产生压力降，从而满足消火栓的出口压力及流量的需要。

节流阀：

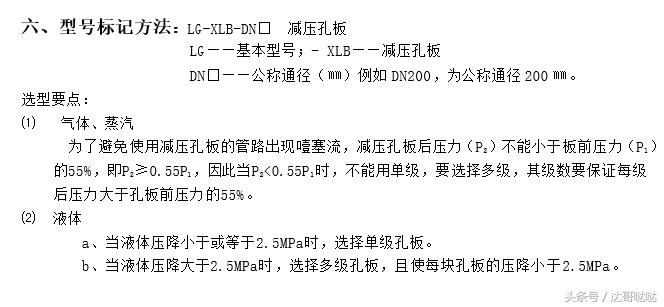

LG-XLB减压孔板

一、概述

减压孔板设置在管道中用于限制流体的流量或降低流体的压力。LG-XLB型减压孔板根据国家标准GB2624、HG/T 20570、GD2000、GD87等标准设计制造。

二、测量原理

流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。减压孔板就是根据这个原理用来限制流体的流量或降低流体的压力。

减压孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单级和多级。

式中:Qm——分别为质量流量（㎏/s）；

C——流出系数 ；

M——分子量；

0d——节流件开孔直径，m； D——管道内径，m；

1r——被测流体密度，㎏/m；

1P——孔板前压力，Pa； 2P——孔板后压力 ，Pa；

Z——压缩系数，Pa；

T——孔板前流体系数，Pa； K——等熵指数，Pa；

三、用途

1、工艺物料需要降压的场合。

2、在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不

会产生气相时，可在阀门上游串联孔板。

3、流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保

护管道)、分析取样管等场所。

4、需要降压以减少噪声或磨损的地方，如放空系统。

四、主要技术参数

1. 公称直径：10mm≤DN≤500mm

2. 公称压力： PN≤42Mpa

3. 工作温度：-50℃≤t≤550℃

4. 级数：单级、多级

5.孔数：单孔、多孔

6. 精度：1级，1.5级，2级

7. 连接方式：焊接、法兰连接

8. 参照标准：GB2624、HG/T 20570、GD2000、GD87
