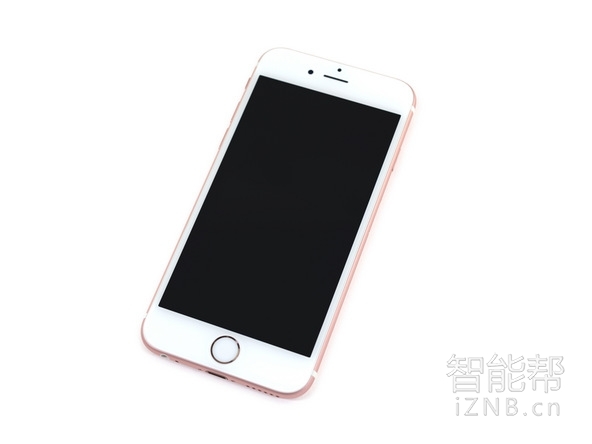

虽然iPhone 6s样子看起来很像去年的iPhone 6，不过这款手机还是有不少新的特性：
- 苹果A9处理器并内嵌有M9 motion协处理器
- 分别配有16，64和128GB的存储空间
- 4.7英寸 1334x750像素（326ppi）具有3DTouch功能的Retina高清屏
- 1200万像素，1.22微米像素，支持4K视频录制的iSight摄像头，以及500万像素的FaceTime前置高清摄像头
- 7000系列铝合金外壳以及X离子（Ion-X）玻璃
- 具有多入多出（MIMO）功能的802.11a/b/g/n/ac WiFi + 蓝牙4.2 + NFC + 23带 LTE
- Taptic 振动马达
6s和6外观上只有及其细微的差别：
- 6s的尺寸和6只有发丝级的差异（138.3 x 67.1 x 7.1 mm 对应 138.1 x 67.0 x 6.9 mm），6s的外壳有个新模板名称：A1688。
- 6s 143克的重量也比6的129克稍重一些。

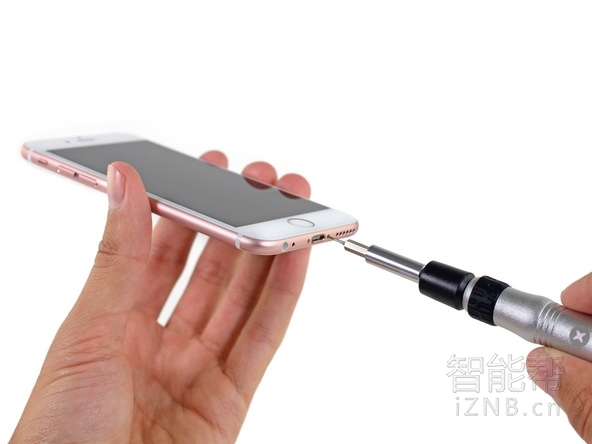

现在开始拆解：

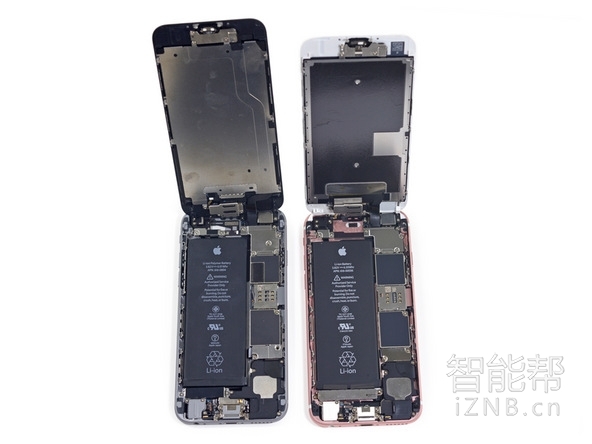

一打开显示屏，我们就发现6s和6的几处不同。全新的Taptic Engine振动引擎占据了电池下面的一大块空间，这也意味着6s电池的尺寸会有一些缩减。
苹果也将6s的显示屏数据线缩减至3条，而不是iPhone6的4条。
显示屏还是比较容易拆解下来的。iPhone6s的整个显示屏组件重达60克，比iPhone6重了15克。事实上，它的显示屏和去年的iPhone 6 Plus一样重！这些增加的重量主要来自集成进背光系统里的电容传感器。
除了数据线变少以及LCD挡板设计上的些许不同之外，新老显示屏组件在视觉上还是非常相似的，上图左边是iPhone 6，右边是iPhone 6s。

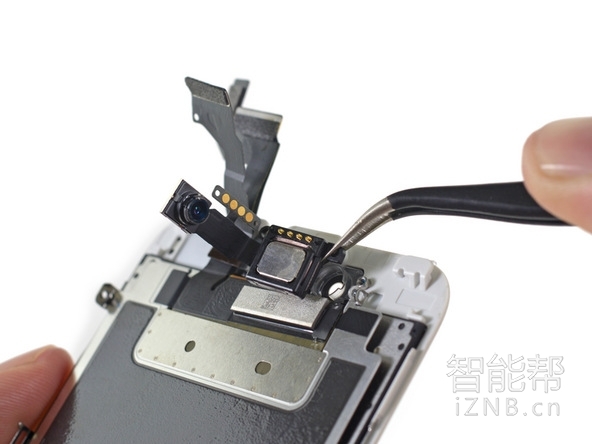

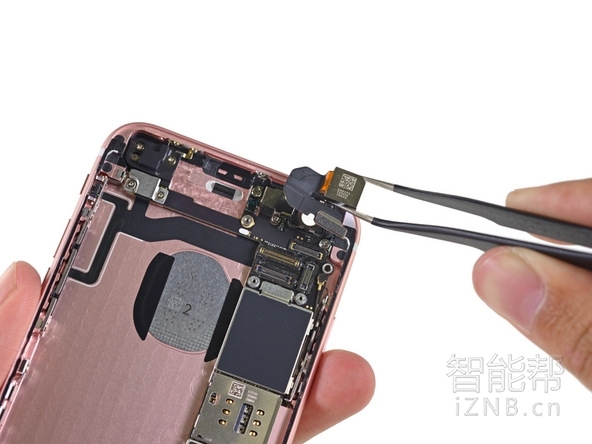

要去除屏幕挡板，我们首先得拆掉支架，扬声器和FaceTime摄像头。虽然FaceTime摄像头从120万像素一路升至500万像素，不过外观依然是非常的相似。
现在让我们屏住呼吸，接下来我们要进一步揭示隐藏在3D Touch显示屏里的秘密。

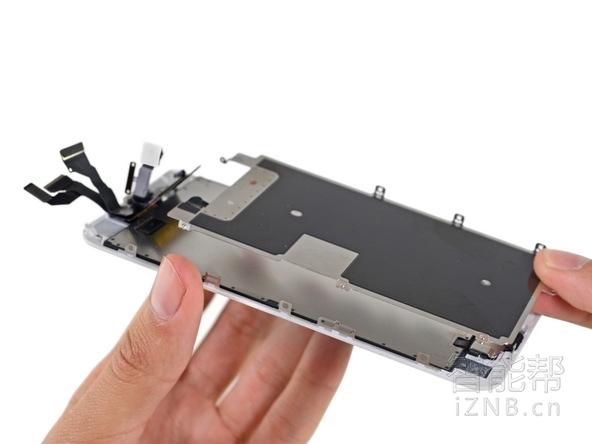

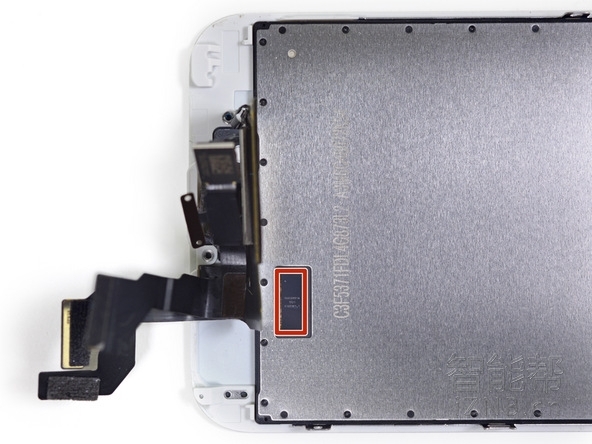

拆下屏幕挡板后，我们首先看到的是3D Touch芯片，如上图中红框所示。 芯片标号为343S00014（命名规范和其他苹果芯片类似，不过仍然看不出是哪家生产商）。

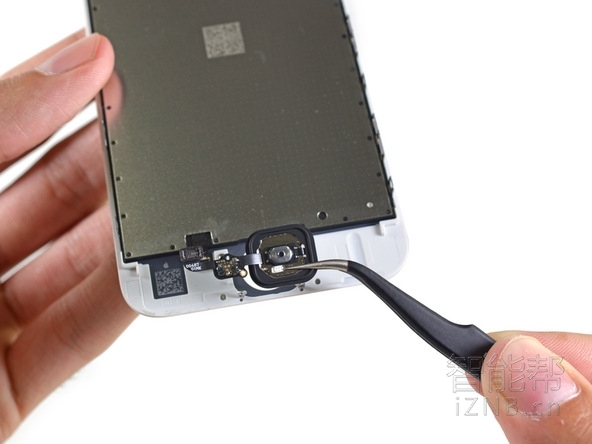

拆完挡板接着拆Home键。Home键配有一圈保护装置，不过拆解还是非常容易的。如果Home键出现问题的话，因为没有任何焊接和粘接的部分，所以修理起来也很容易。
到目前为止，我们仍然没有找到负责“时下最快最好的”Touch ID芯片，不过既然苹果说它很牛，那它就应该是的。

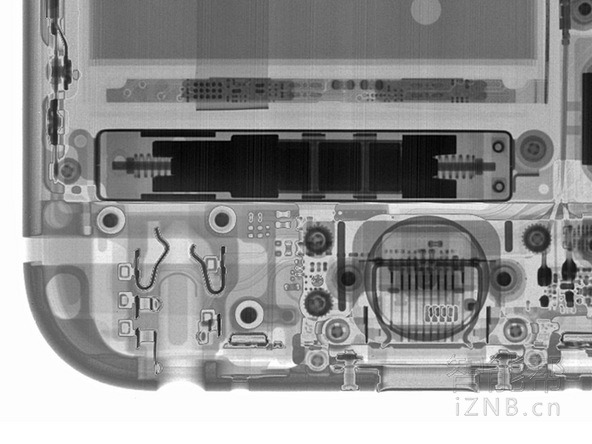

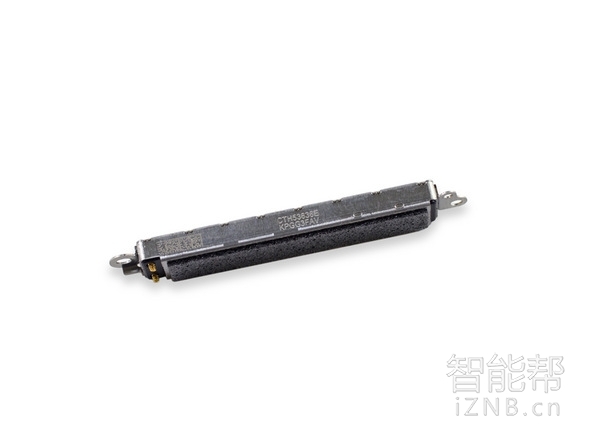

接下来就要拆解Taptic Engine了。从X光扫描片可以看出这部振动引擎的线性振动机构，据说仅仅一次振动之后就能达到峰值输出。
拆掉Taptic Engine后，其内部的情况也看不到多少，只是几个弹簧外接口，一些看不懂的标记，以及Taptic的大标签和苹果的logo。

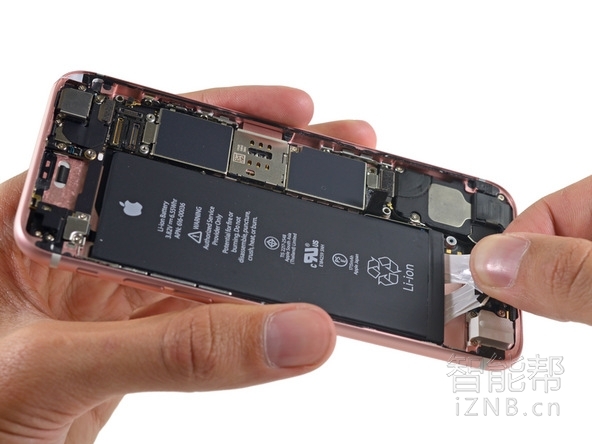

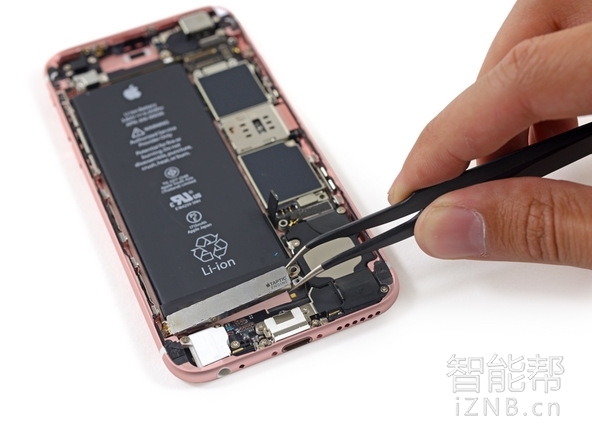

接下来是电池部分。之前的传言是真的：电池容量减少了些，可能是为了给Taptic Engine以及更厚一点的显示屏腾出空间。

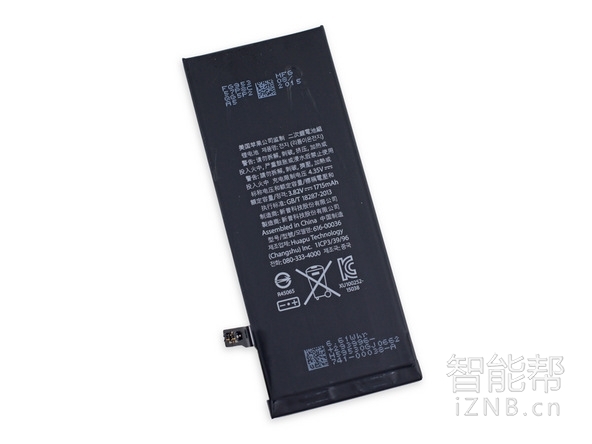

这款锂电池规格为：3.8V，6.55瓦时，也就是1715毫安时。这比起去年的iPhone 6的1810毫安时的电池容量来说有明显的减少。苹果的电池仍然与去年6一样有多个不同的产地，可能来自苹果南亚（泰国)有限公司，苹果日本，或者产自中国江苏。
虽然如此，苹果仍然声称6s的电池能够支持14小时的3G通话时间，或者10天的待机时间，这些指标都与iPhone6 相同。原因很可能是因为使用了我们下面将要看到的那些处理芯片。
下面重点介绍这款iPhone的1200像素的主摄像头。
今年的这款摄像头比iPhone6有一个重大的规格升级，同时也是自iPhone 4S之后第一次对分辨率进行提升：
- 多于50%的对焦像素使得在不降低图片质量的情况下能够更快更精确的自动对焦
- 新型的iSight摄像头也将iPhone带进了之前都是Android手机主导的“4K屏俱乐部”
因为来自相互冲突的光电二极管之间的信号干扰，导致当提高像素密度时往往会降低单点像素的质量。但是这款新型iSight摄像头采用了一项很酷的“Deep Trench Isolation” 的技术解决了这个问题。

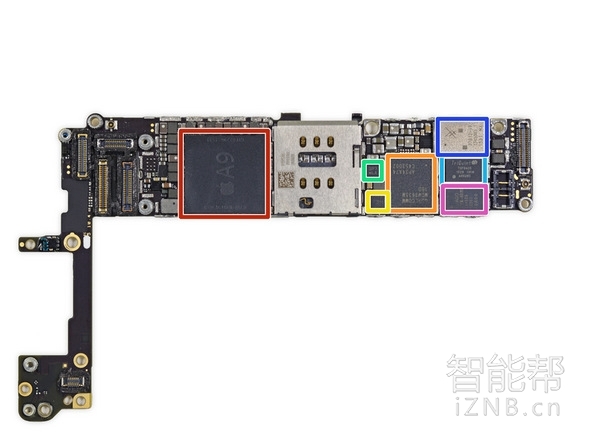

现在给大家介绍下主板正面的一些芯片：
红：苹果的A9 APL0898系列SoC（片上系统） 和 三星的 2GB LPDDR4 RAM (型号标识 K3RG1G10BM-BGCH)
橙：高通的 MDM9635M LTE 6模模块 (iPhone6对应型号为： MDM9625M)
黄：InvenSense（应美盛公司）的 MP67B 6轴陀螺仪和加速度仪套件 (与iPhone 6相同)
绿：Bosch（博世） Sensortec公司的 3P7 LA 3轴加速度仪 (型号可能是 BMA280)
蓝：TriQuint公司的 TQF6405 电源放大器
靛：思佳讯（Skyworks）的 SKY77812 电源放大器
紫：Avago（安华高科技）公司的 AFEM-8030 电源放大器

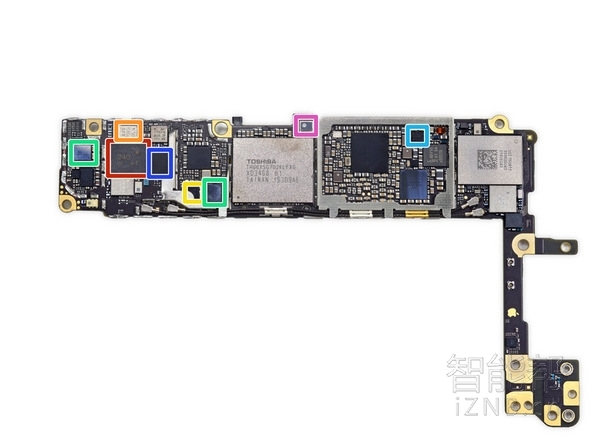

主板背面的芯片：

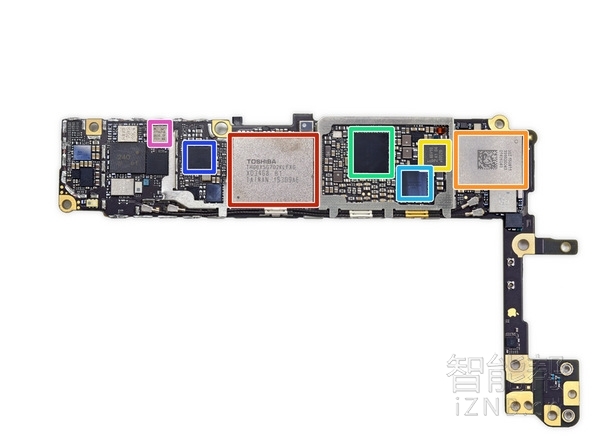

红：东芝（Toshiba）的 THGBX5G7D2KLFXG 16 GB 19纳米 NAND 闪存
橙：台湾环旭电子（Universal Scientific Industrial）的 339S00043 Wi-Fi模块
黄：恩智浦半导体（NXP）的 66V10 NFC 控制器 (对应iPhone 6中的 65V10)
绿：苹果/Dialog公司的 338S00120 电源管理集成电路
蓝：苹果/凌云逻辑公司（Cirrus Logic）的 338S00105 音频集成电路
靛：高通（Qualcomm）的 PMD9635 电源管理集成电路
紫：思佳讯（Skyworks）的 SKY77357 电源放大模块 (可能是 SKY77354 的升级版)
背面另一部分芯片：
红：村田公司（Murata）的 240 前端模块
橙：射频微器件公司（RF Micro Devices）的 RF5150 天线切换器
黄：恩智浦半导体（NXP）的 1610A3 (可能是iPhone 5s和5c中 1610A1 的升级版)
绿：苹果/凌云逻辑公司（Cirrus Logic）的 338S1285 音频集成电路 (可能是iPhone 5s中的 338S1202 音频编解码器)
蓝：德州仪器（Texas Instruments）的 65730AOP 电源管理集成电路
靛：高通（Qualcomm）的 WTR3925 射频收发器
紫：可能是 Bosch Sensortec公司的 大气气压感应芯片 (BMP280)

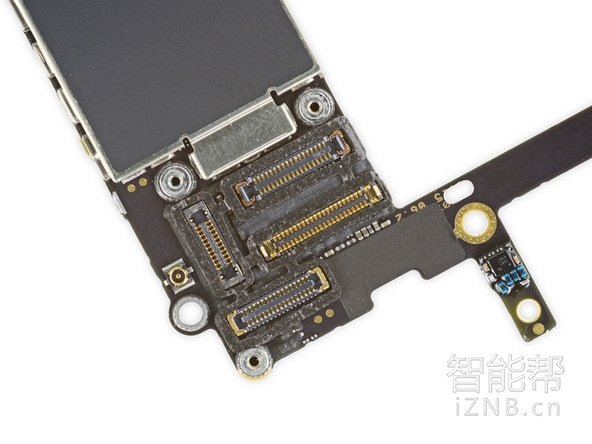

拆解过程中发现主板的一个秘密*器武**：如下图所示，微型密封条环绕在每个数据线接口周围。（就像环绕在每个金色接口周围的黑色泡沫篱笆。）这些到底是做什么的呢？
答案：我们认为这些是硅胶防水封条。这也和今年三月份苹果的一项关于板间接口防水专利相吻合。这些密封处理也解释了6s和6s Plus在最近一项防水测试中所表现出来的出色性能。

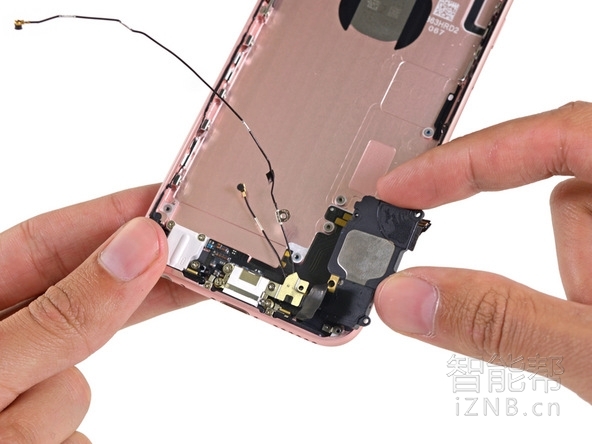

最后要介绍的是6s的扬声器。这款扬声器看起来和iPhone6的很接近。我们认为6s外形上的这个差异主要是为了和新型Taptic Engine振动引擎相匹配。

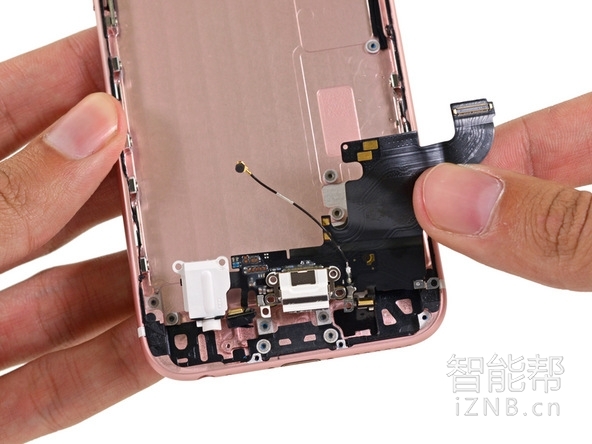

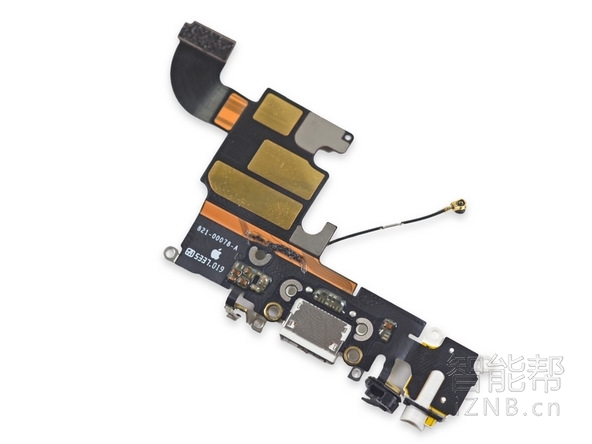

接下来，我们开始介绍著名的“全合一数据线”（又叫闪电数据线 Lightning Cable)。
这条数据线连接的不是一个麦克风而是两个！除了连接有两个麦克风之外，闪电数据还连着下列一组元器件：
- 连接着负责充电和数据传输的闪电端口
- 连接着负责音频传输的耳机插孔
- 连接着负责蜂窝信号传输的手机天线
虽然闪电数据线在工程效率上是个很优秀的案例，但是这种设计并不适合维修。只要有一个元器件损坏，就意味着需要替换一整套数据线。
iPhone6s的维修指数获得了10分中的7分：
- 显示屏依然是第一个被拆解的组件，简化了屏幕修理难度。
- 电池可以直接接触到，拆解它需要专门特制的螺丝刀，而且还要熟悉清除粘接的技术，但是总体不是很困难
- Touch ID数据线仍旧单独走线，但是因为和具体的主板对应，这就使得维修要变得复杂些
- iPhone 6s仍然使用其特制的螺栓，这需要特殊的螺丝刀才能拆解

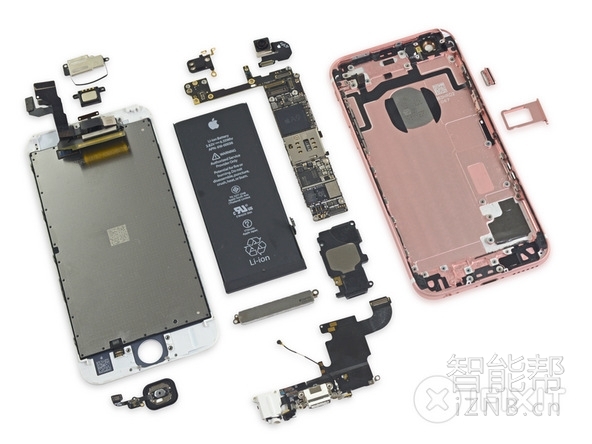

最后惯例来一张全家福：
