一、分析与说明

1.1、“DIV”命令可以将一个对象“定数等分”为相等的多段。

1.2、使用“定数等分”命令之前，为了使等分节点易于观察，要先进行“点样式”设置。

1.3、绘制直线型多段线或圆弧型多段线要在绘制前切换。

1.4、在绘制有宽度的多段线时，要提前设置多段线的起点、端点的宽度。

1.5、选择“多段线”命令的“D”选项，或者按住键盘上的“Ctrl”键不放，可以改变圆弧型多段线的方向。

1.6、必须使用“C”或“CL”子命令闭合多段线，以避免出现多段线“闭合不严”的问题。

20201127_02

二、详细绘制步骤

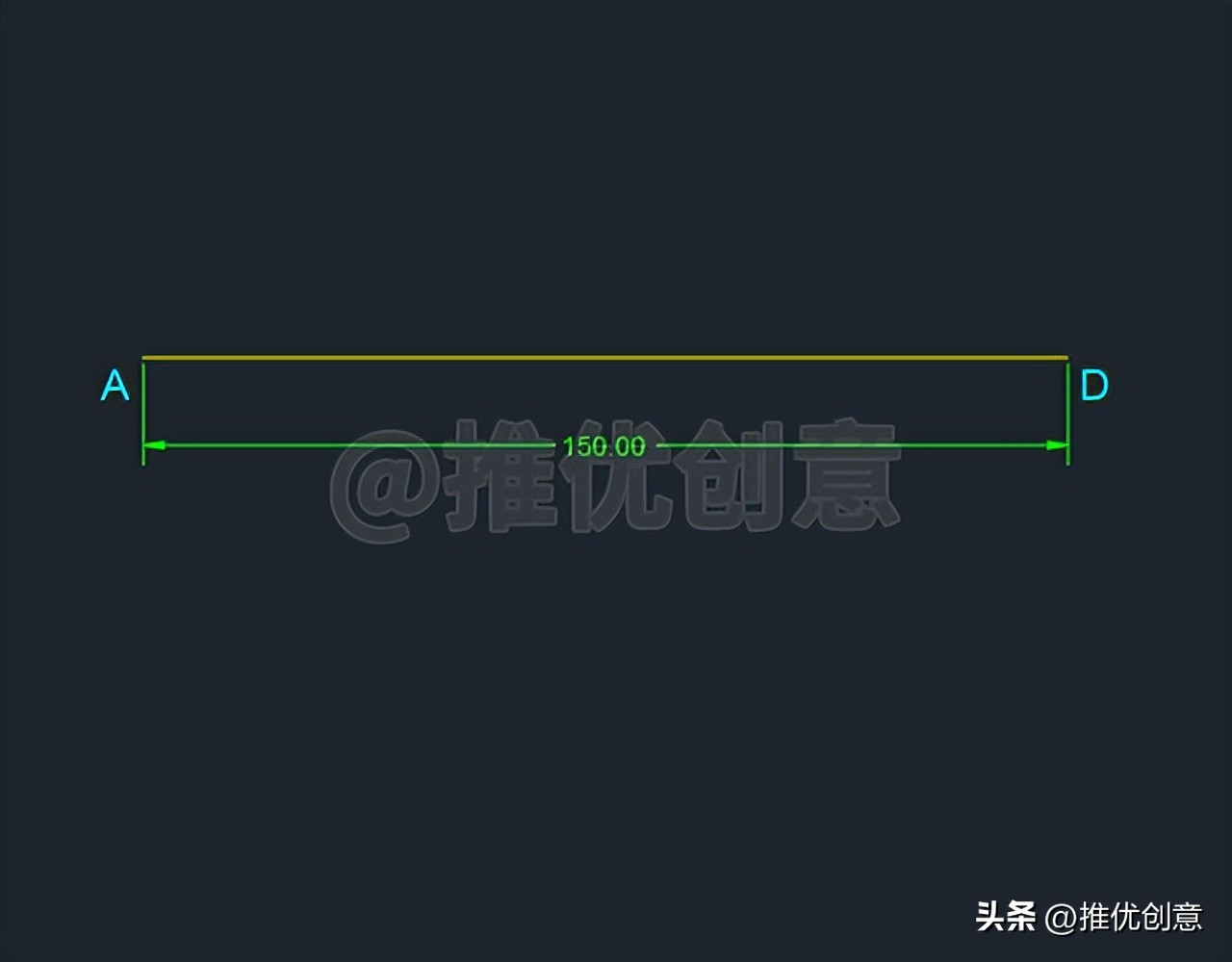

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制一条长度为150个单位的黄色水平线段AD。

20201127_02

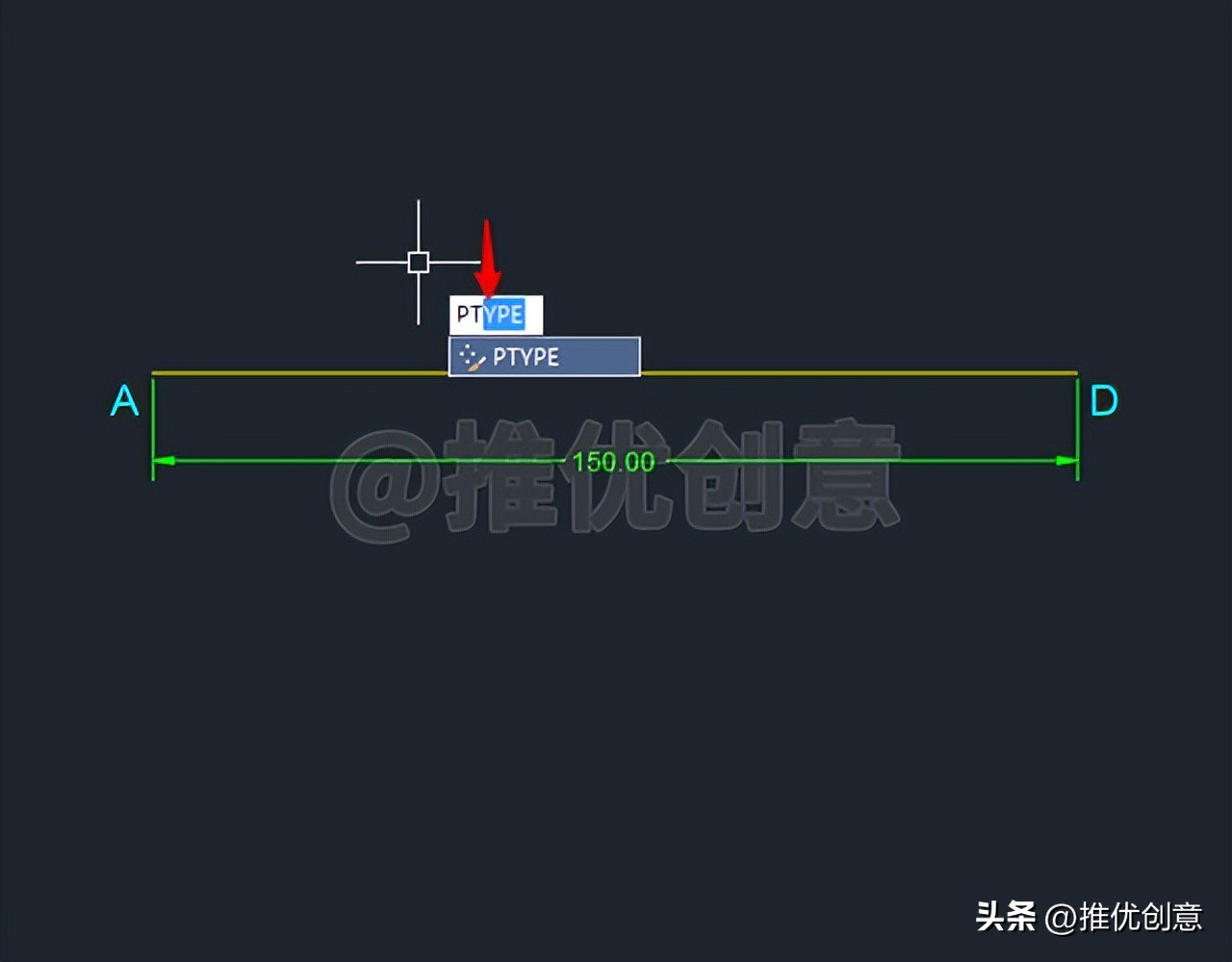

2.2、命令行输入“PT”后回车，调出“点样式”对话框。

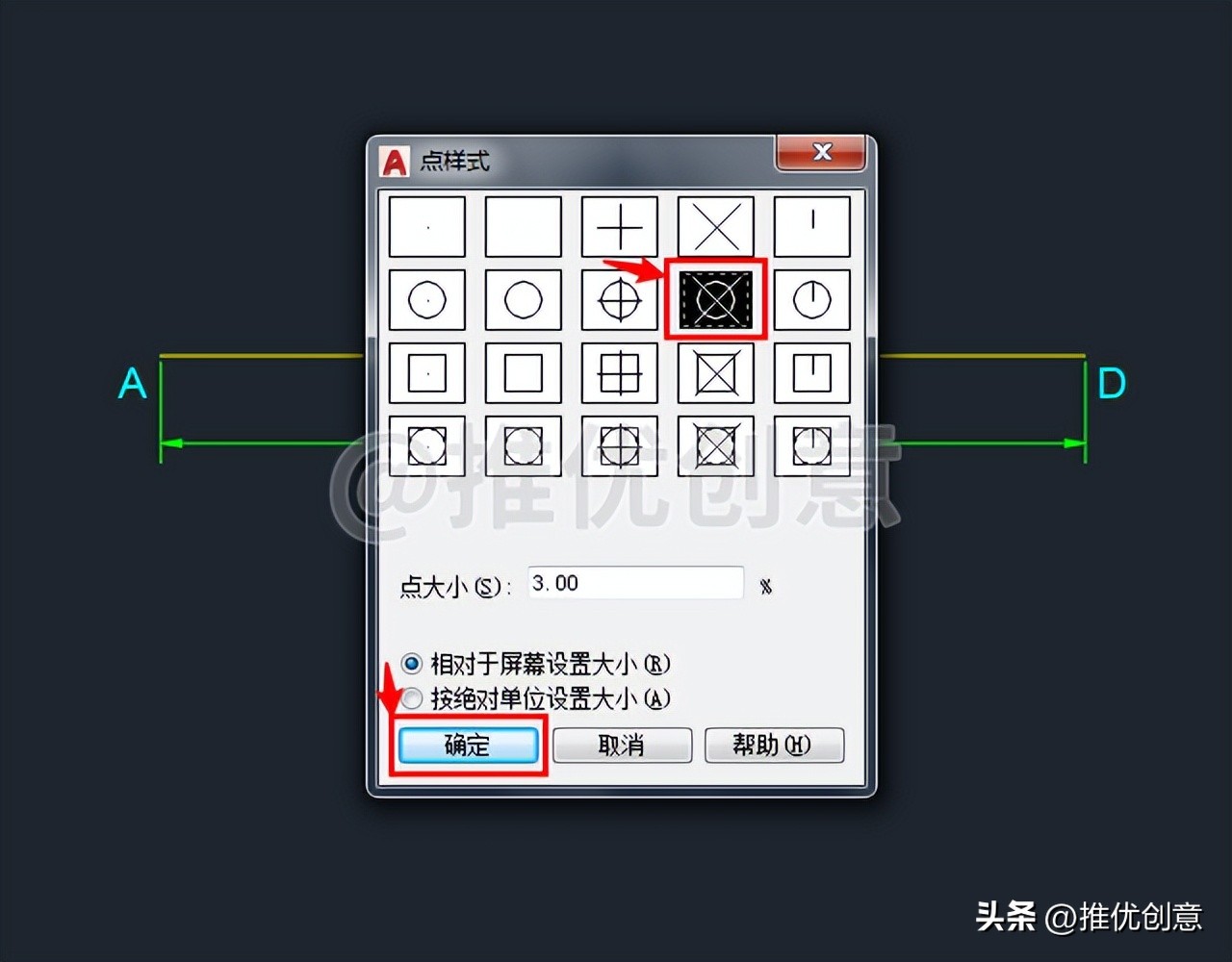

2.3、点选下图中的“点样式”后点击“确定”。

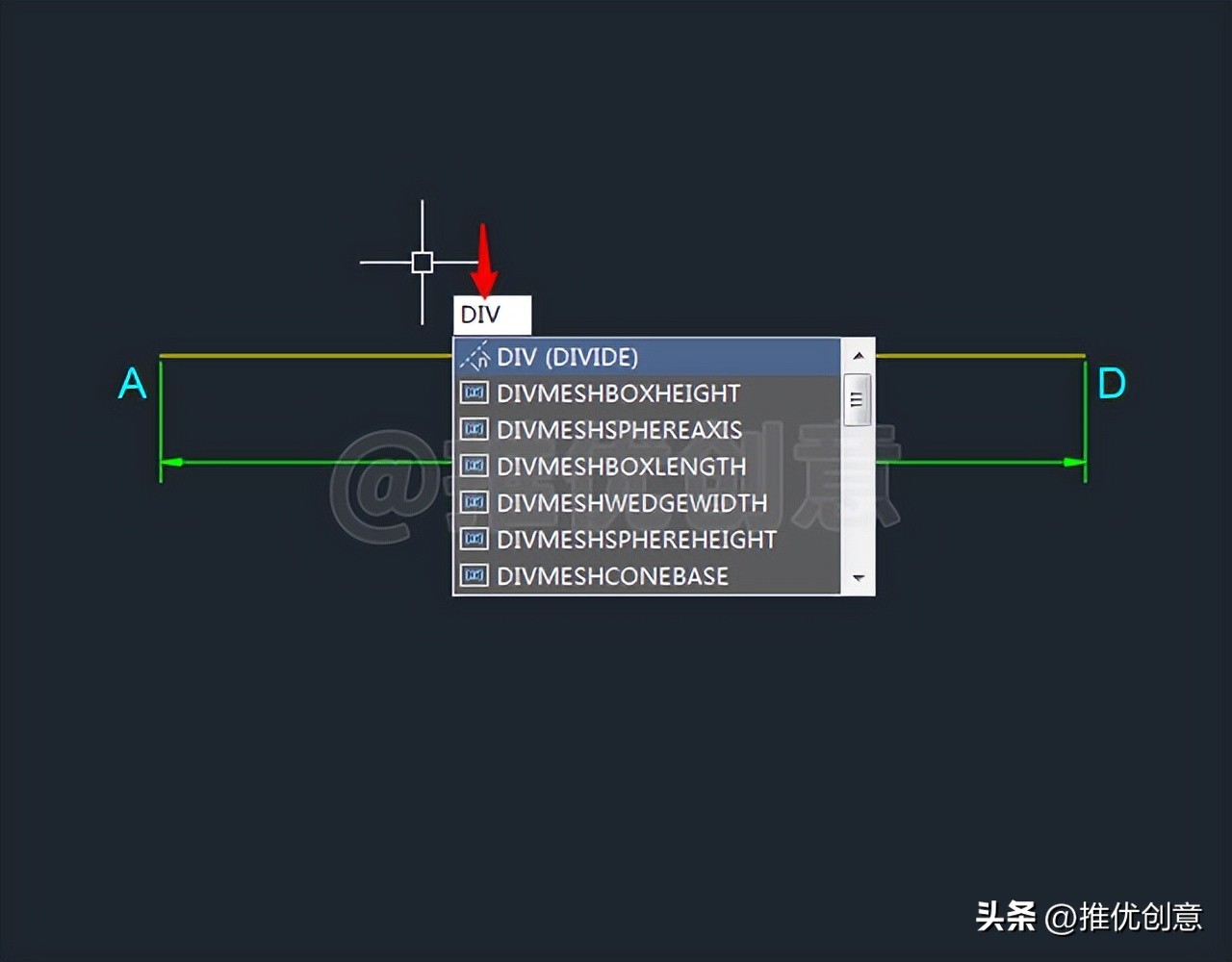

2.4、命令行输入“DIV”后回车，启用“定数等分”命令。

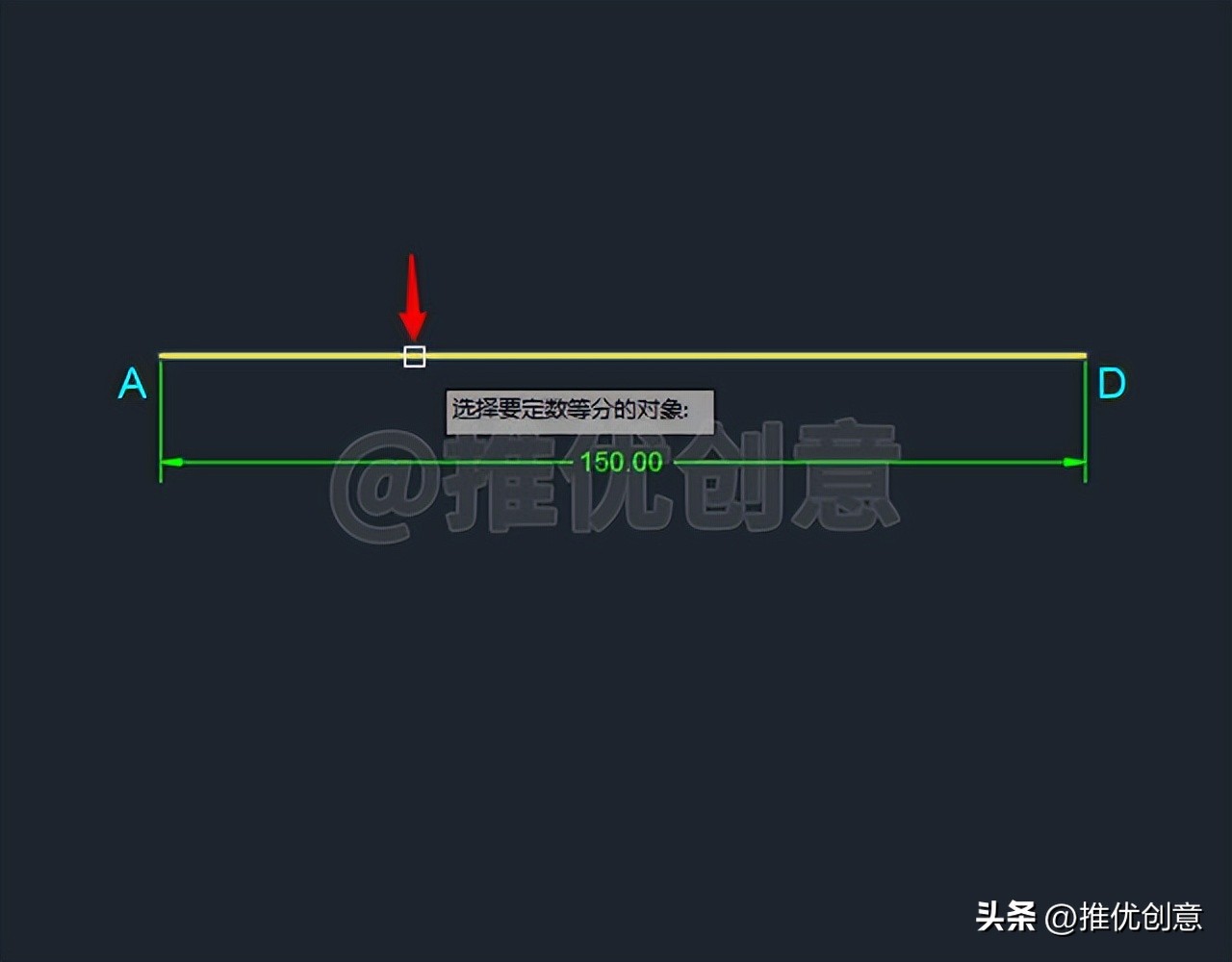

2.5、点选黄色水平线段AD作为要定数等分的对象。

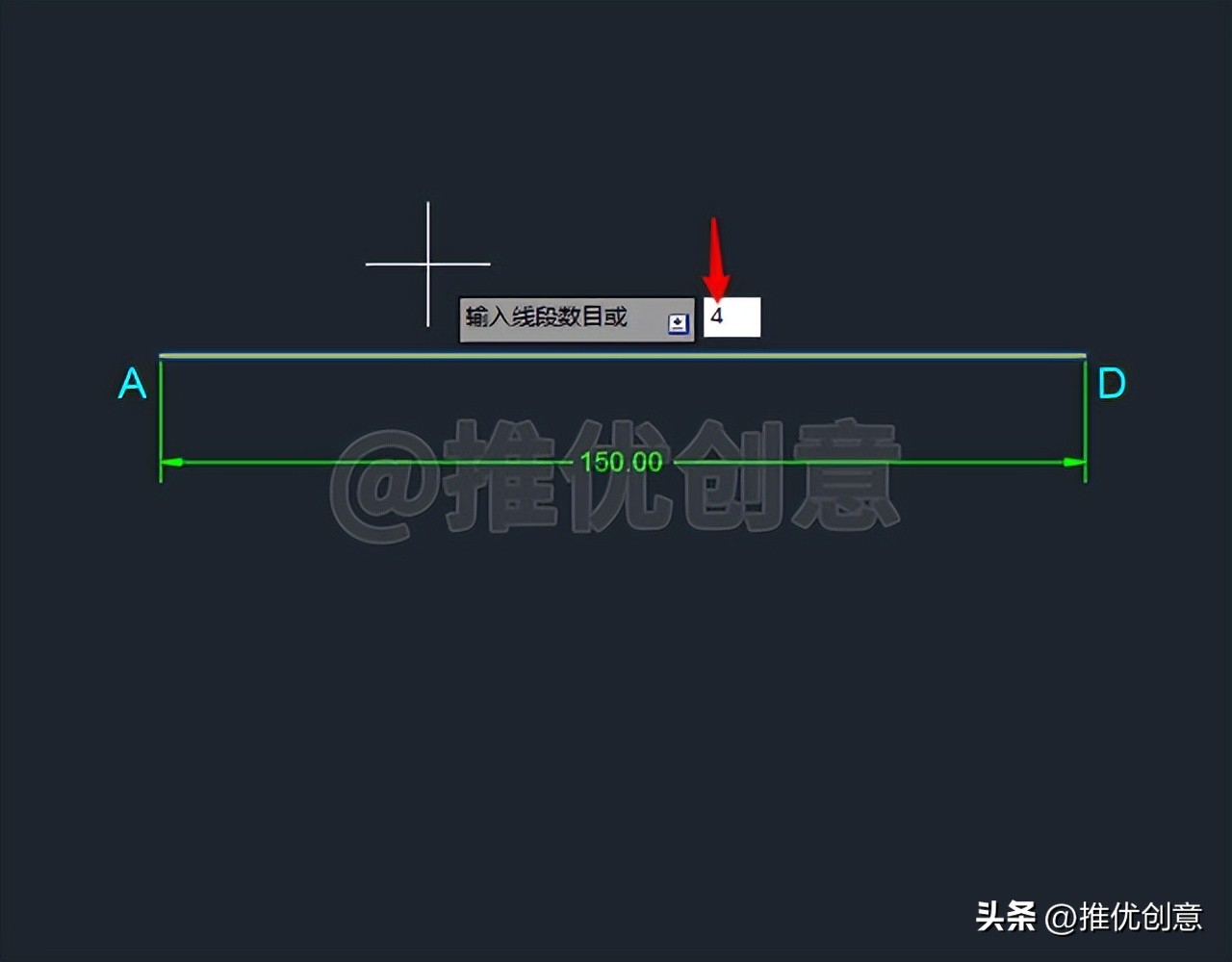

2.6、输入线段数目“4”后回车。

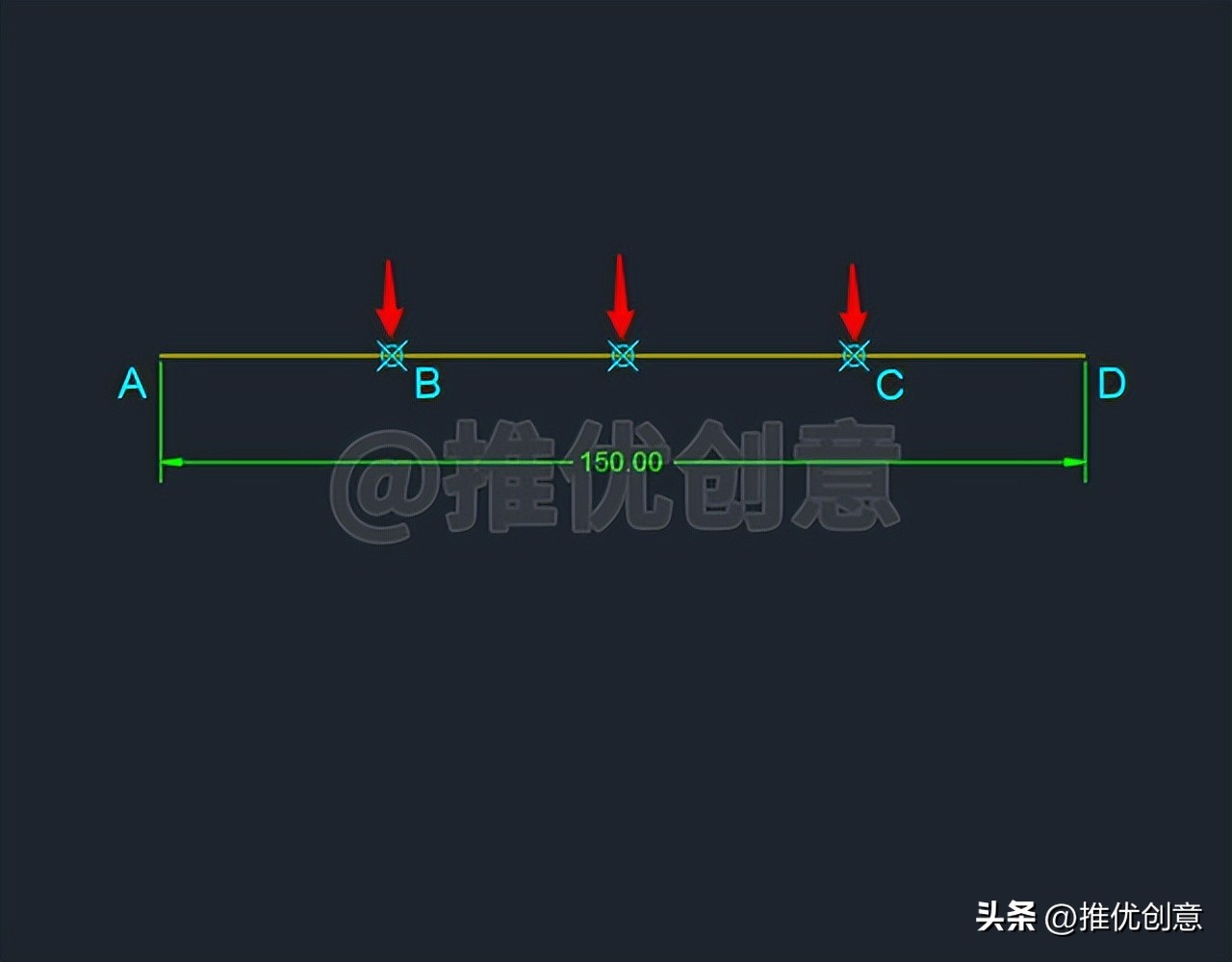

2.7、这样就绘制出了黄色水平线段AD的四等分点，设靠近端点A的等分节点为节点B，靠近端点D的等分节点为节点C。

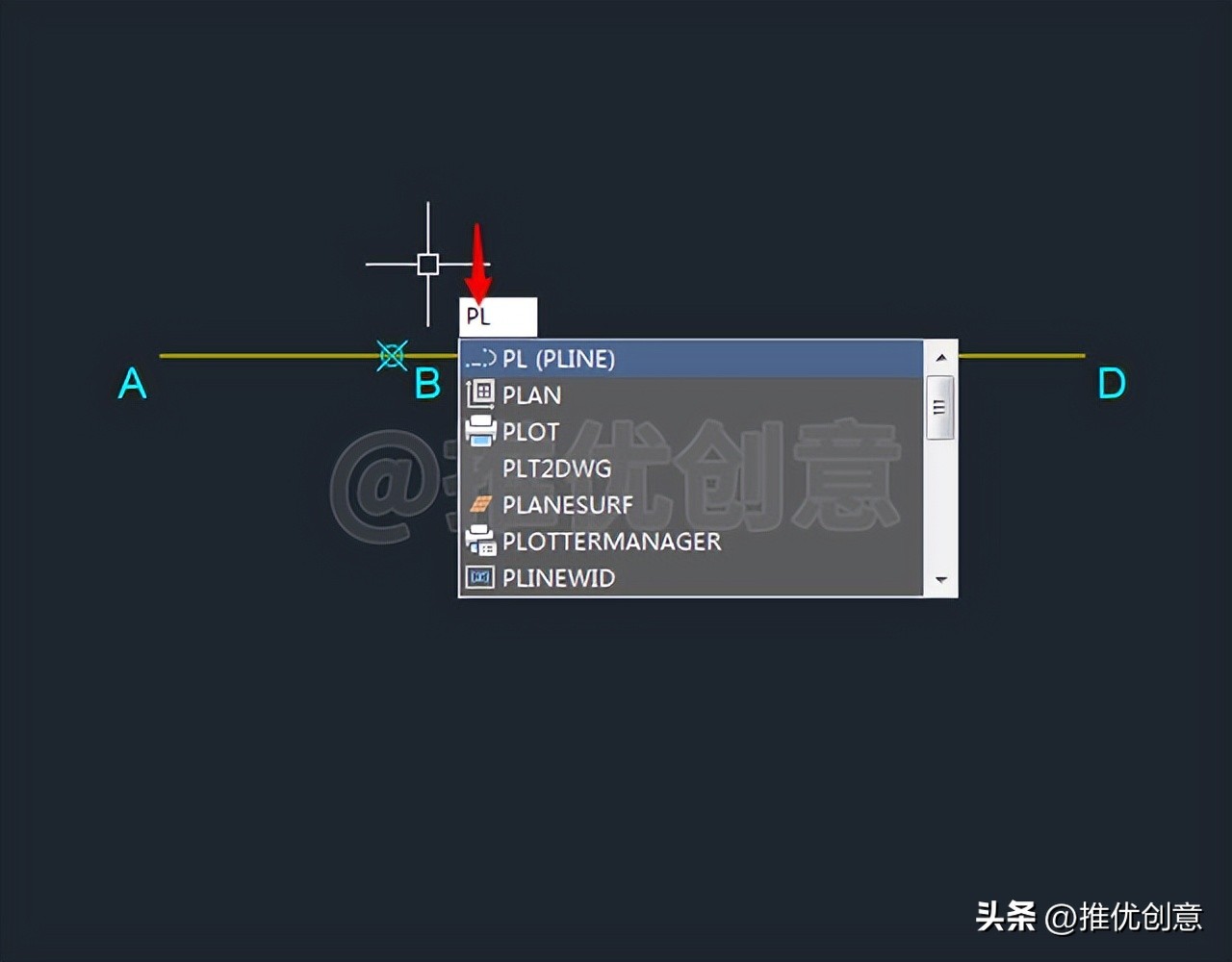

2.8、命令行输入“PL”后回车，启用“多段线”命令。

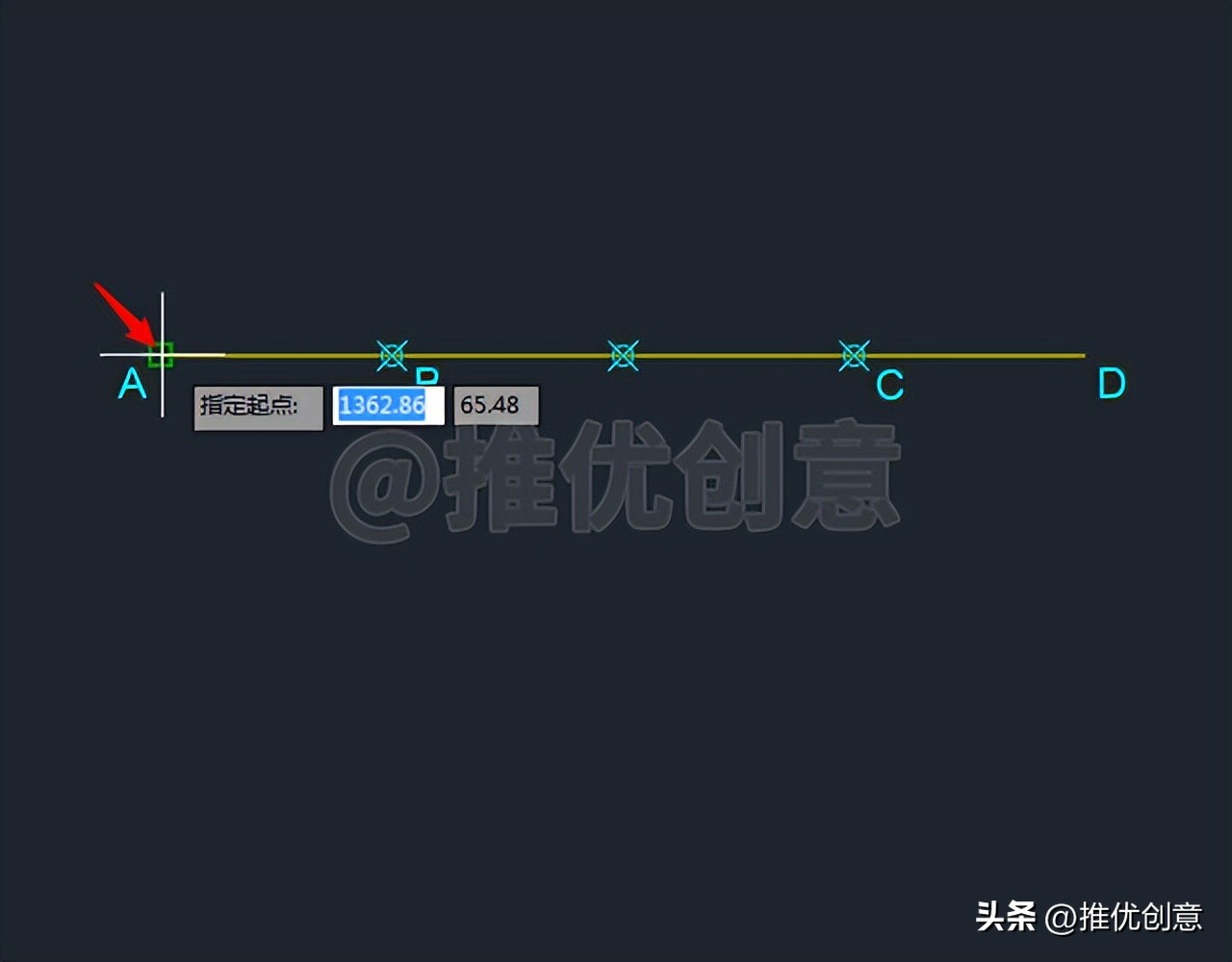

2.9、单击捕捉端点A作为多段线的起点。

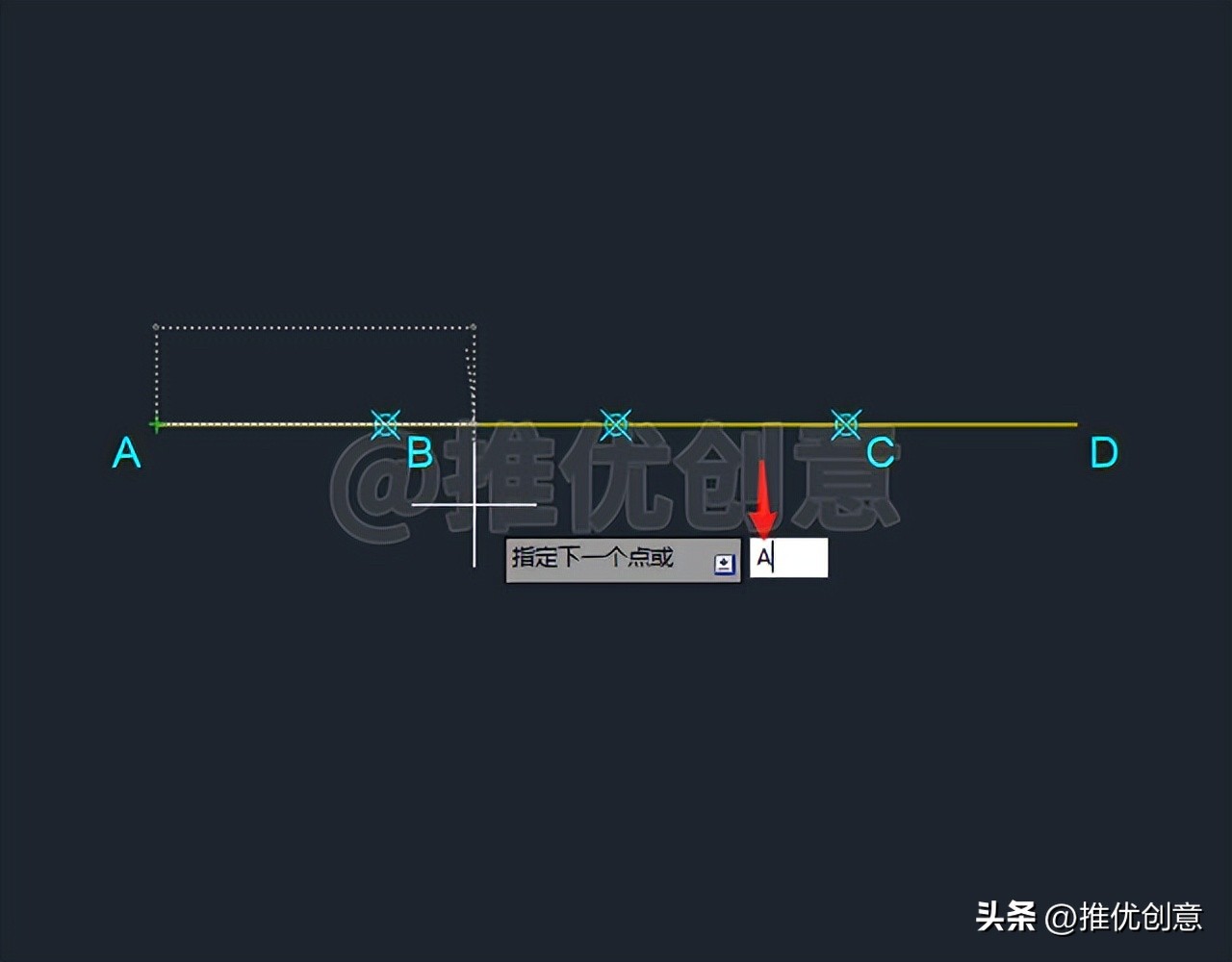

2.10、向右移动光标，输入“A”后回车，切换为绘制圆弧型多段线。

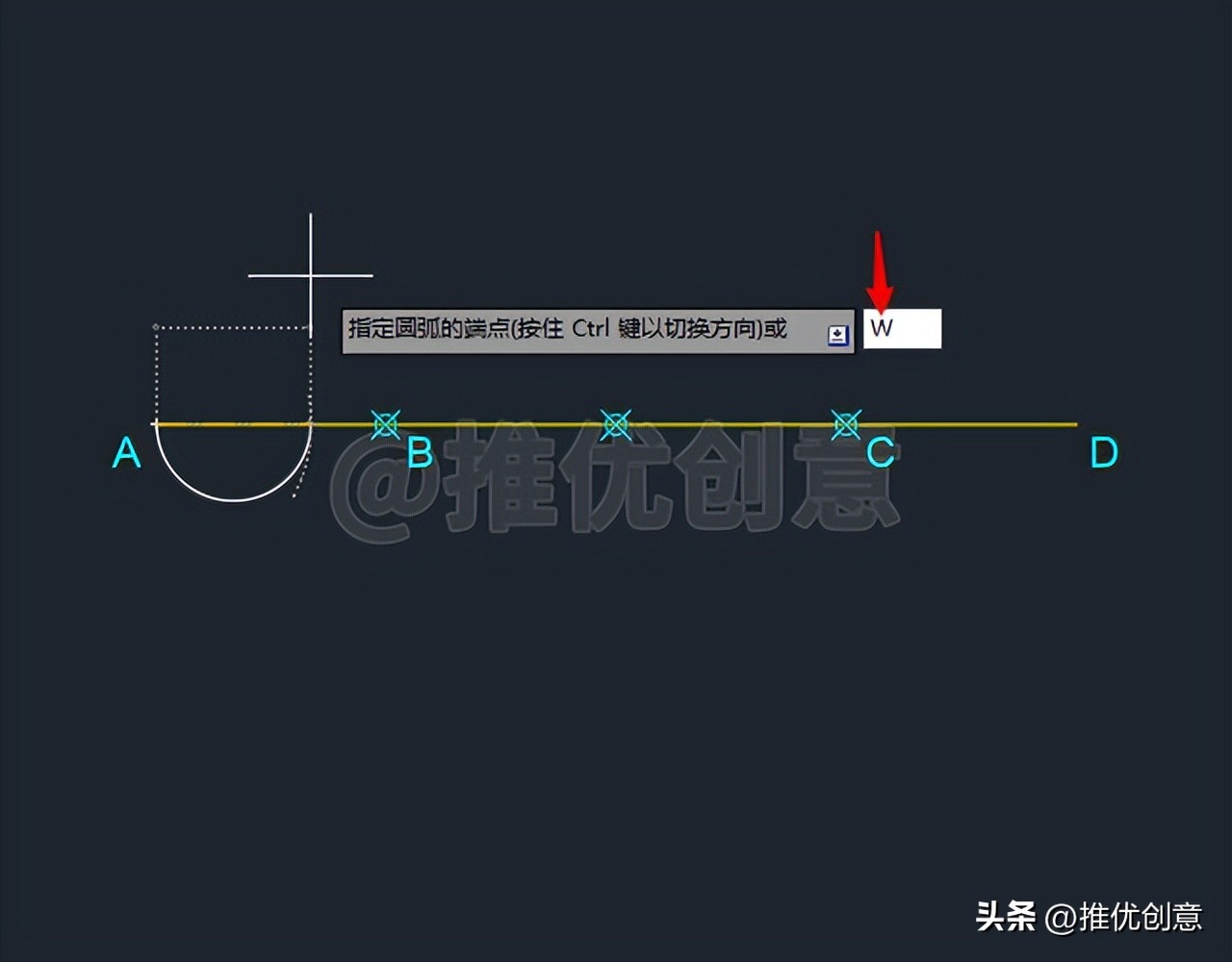

2.11、命令行输入“W”后回车，选择指定多段线的宽度。

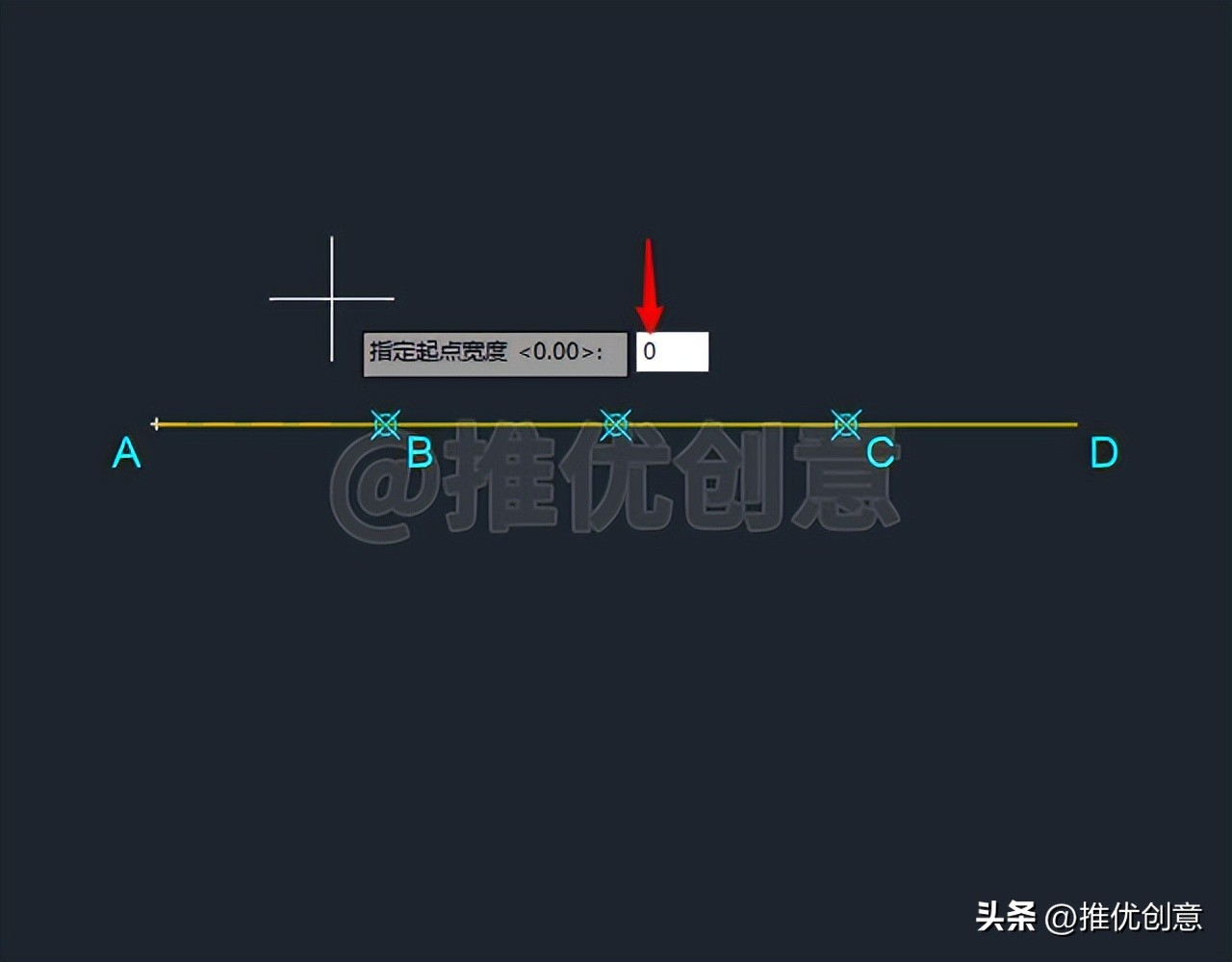

2.12、输入起点的宽度值“0”后回车。

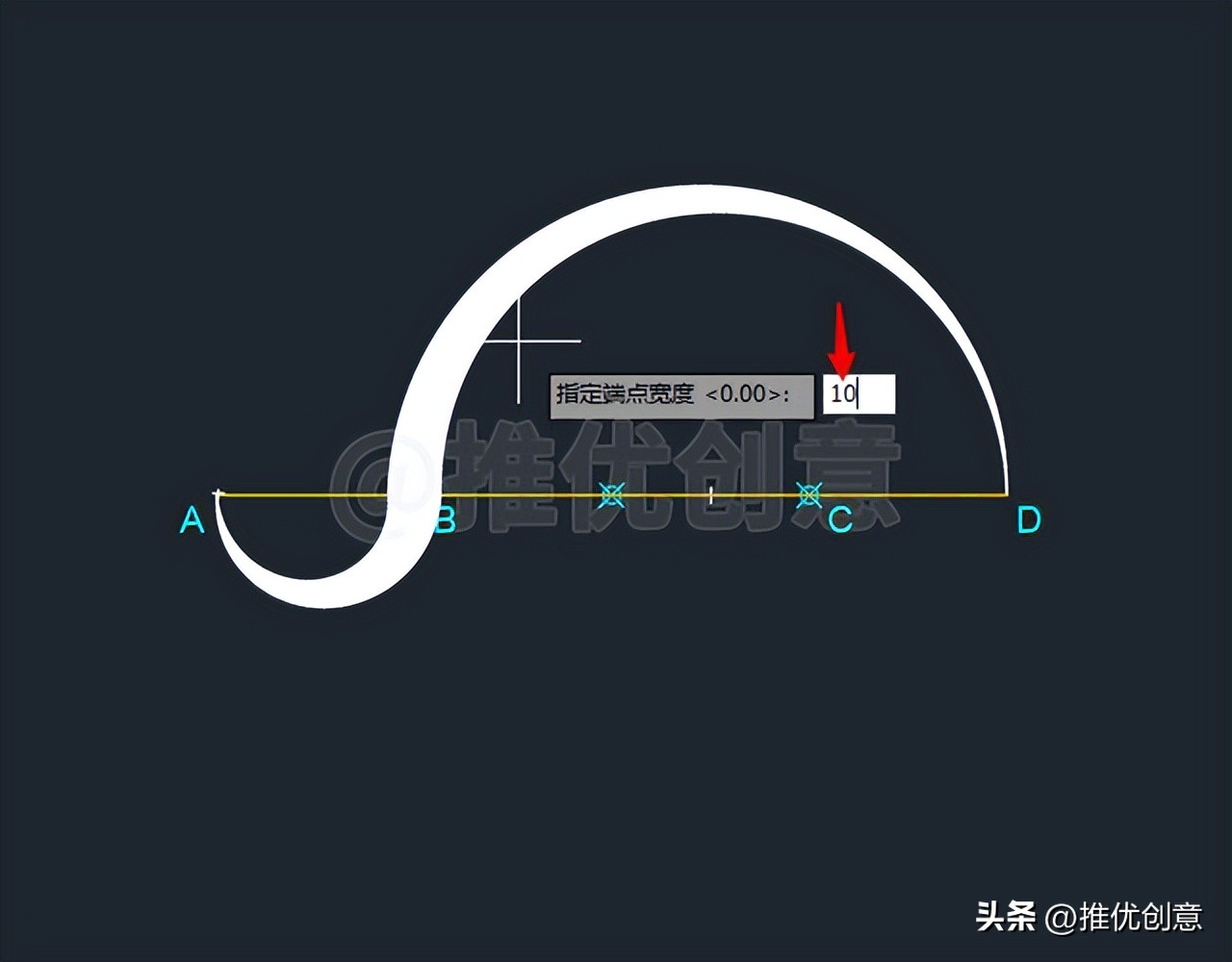

2.13、输入端点的宽度值“10”后回车。

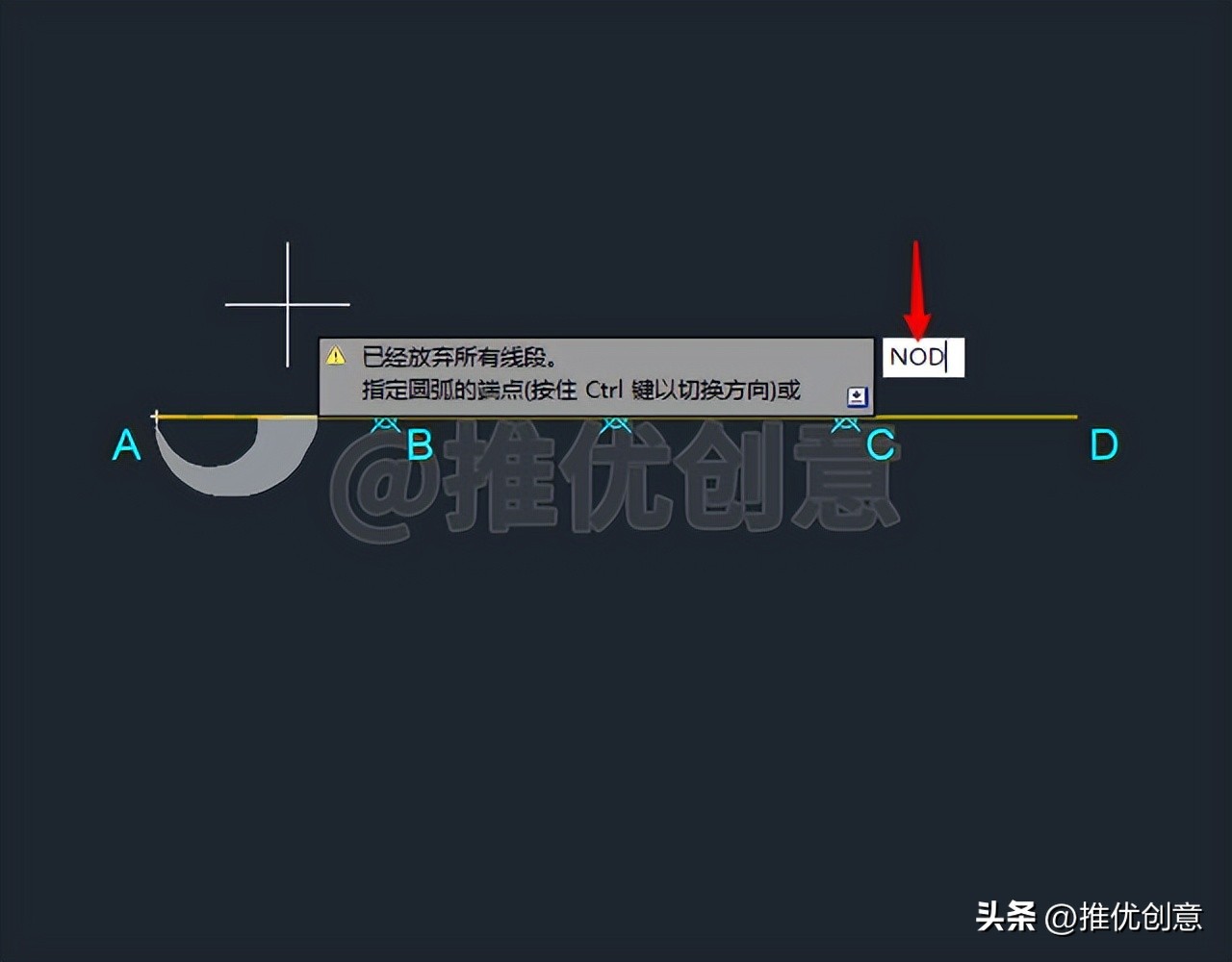

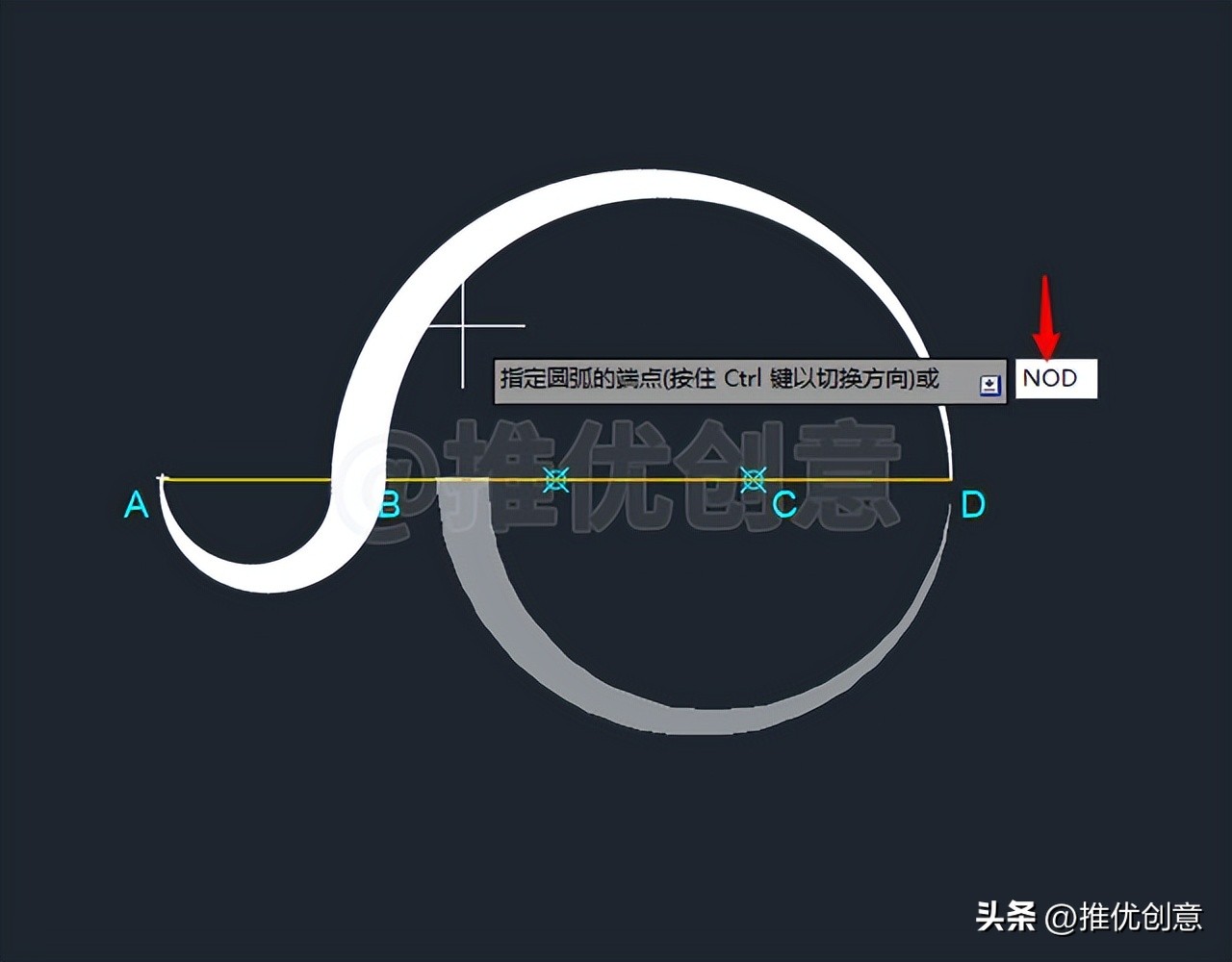

2.14、命令行输入“NOD”后回车，启用捕捉“节点”。

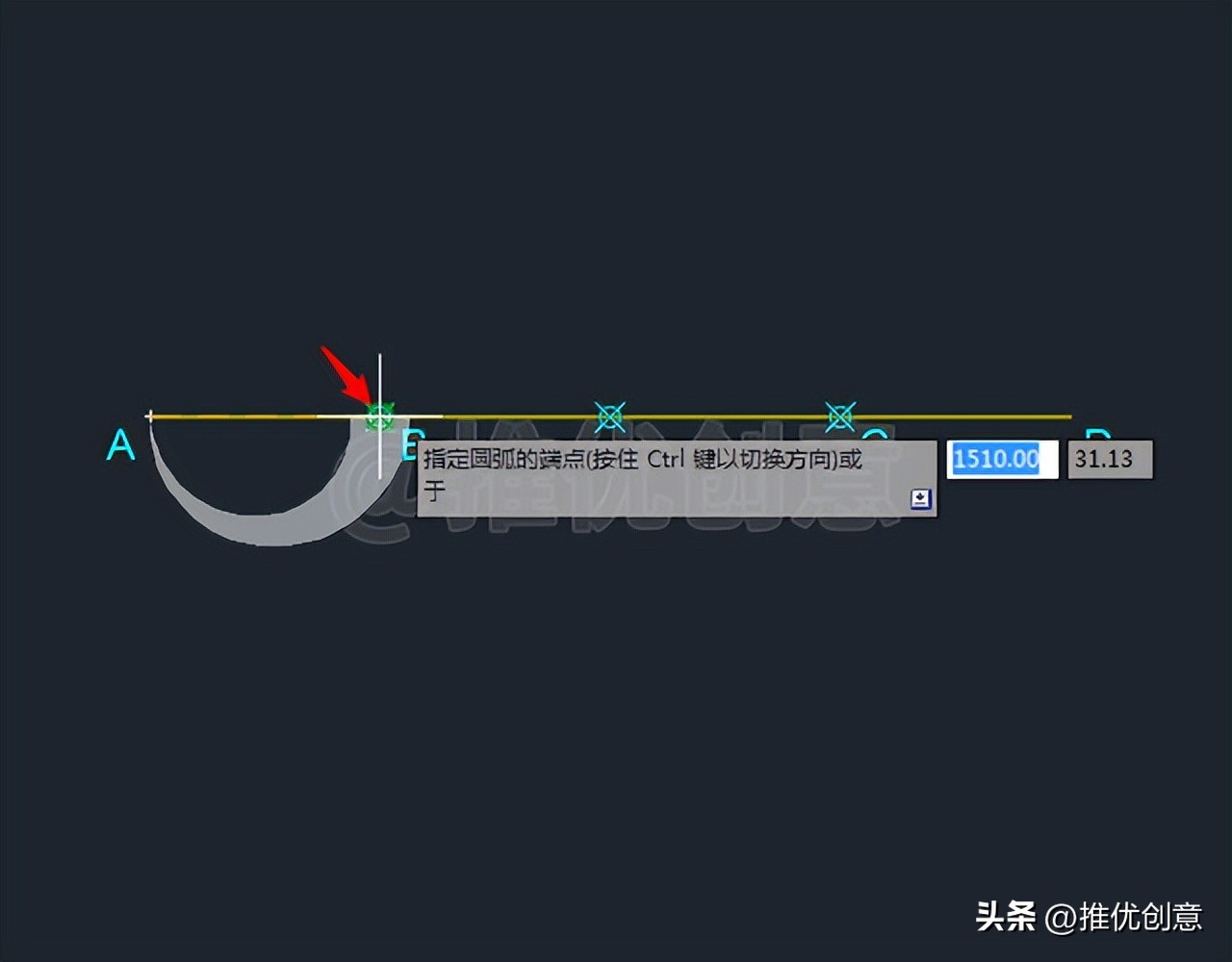

2.15、将光标移到节点B上，单击捕捉节点B指定圆弧的直径。

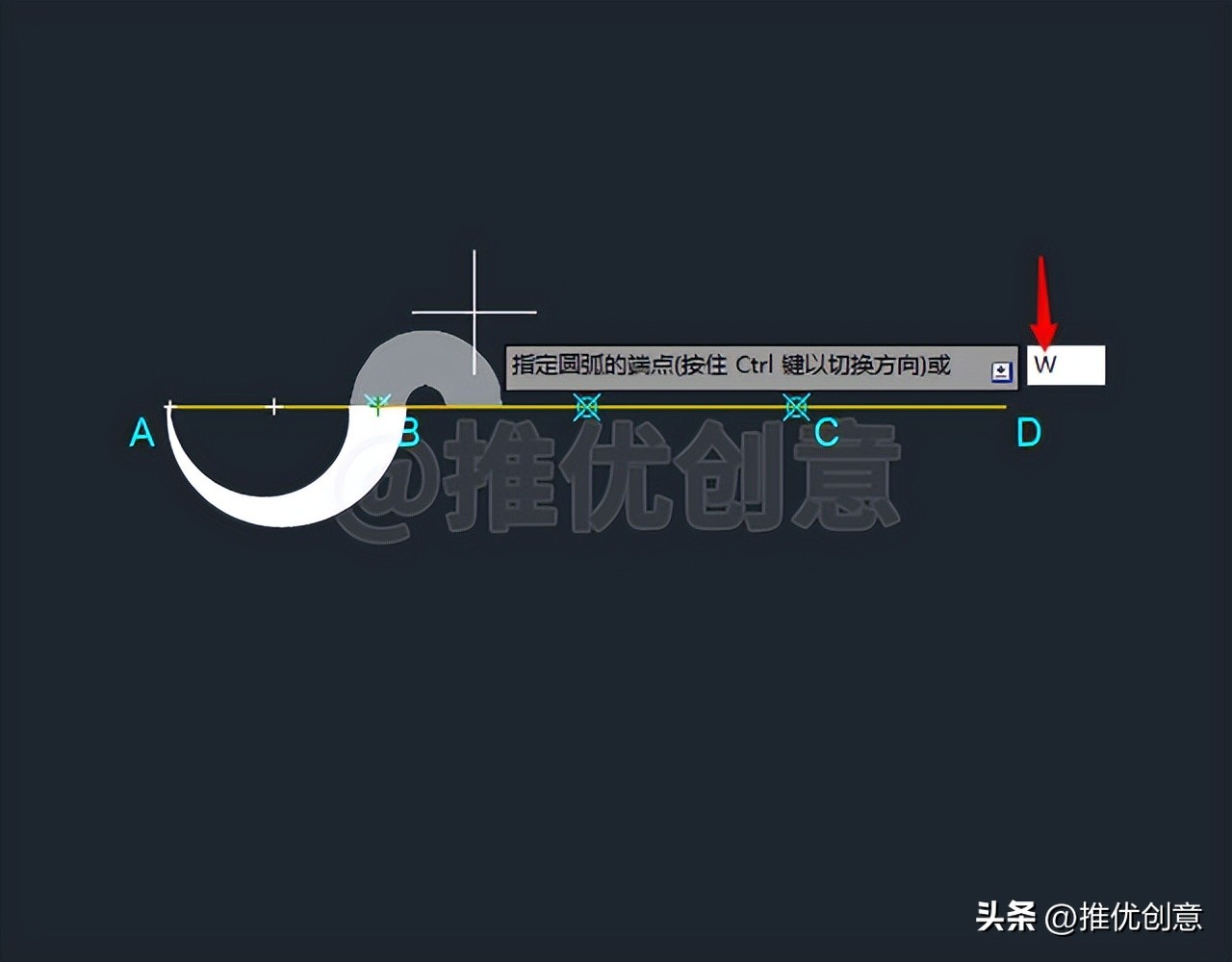

2.16、命令行输入“W”后回车，选择指定多段线的宽度。

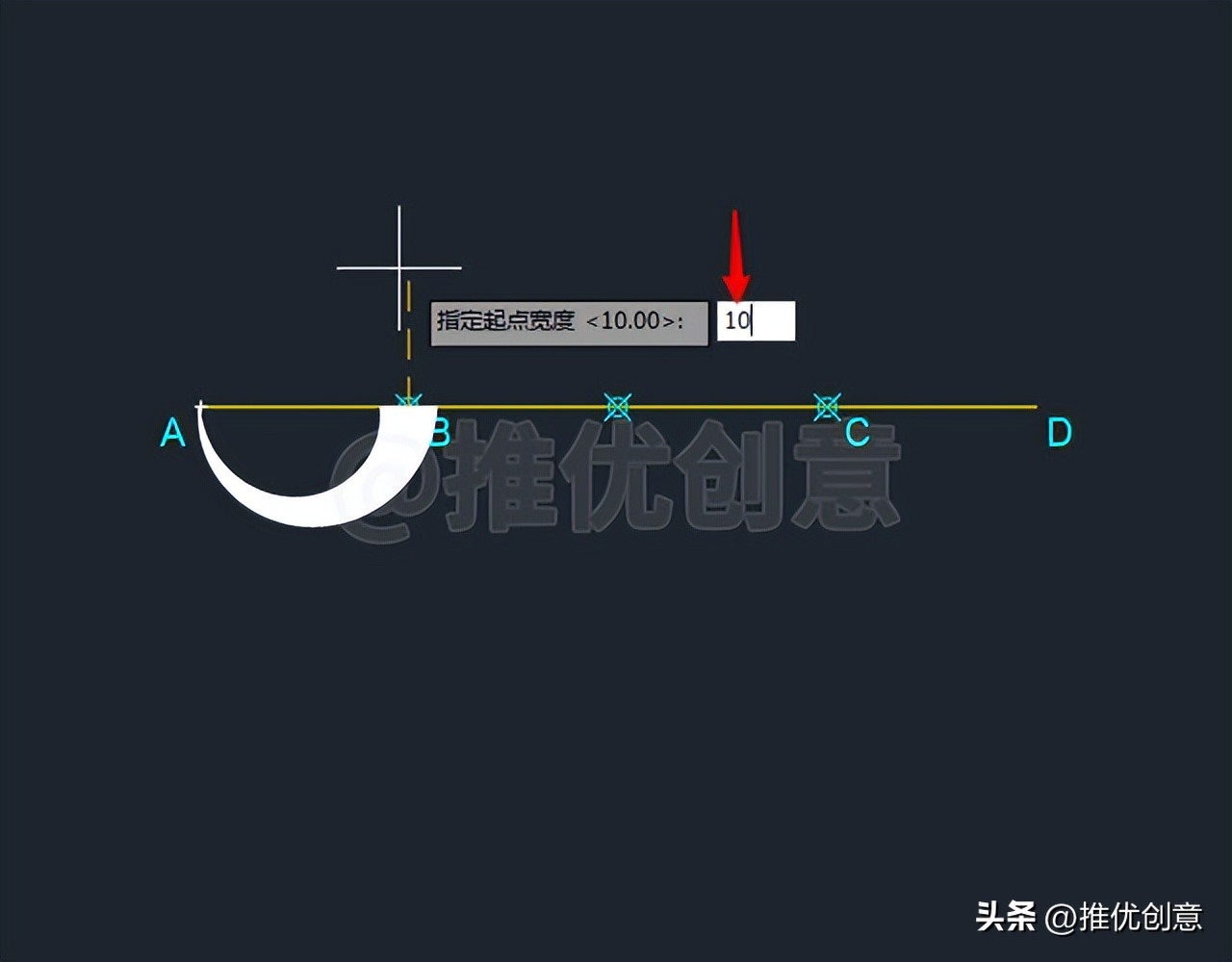

2.17、输入起点的宽度值“10”后回车。

2.18、输入端点的宽度值“0”后回车。

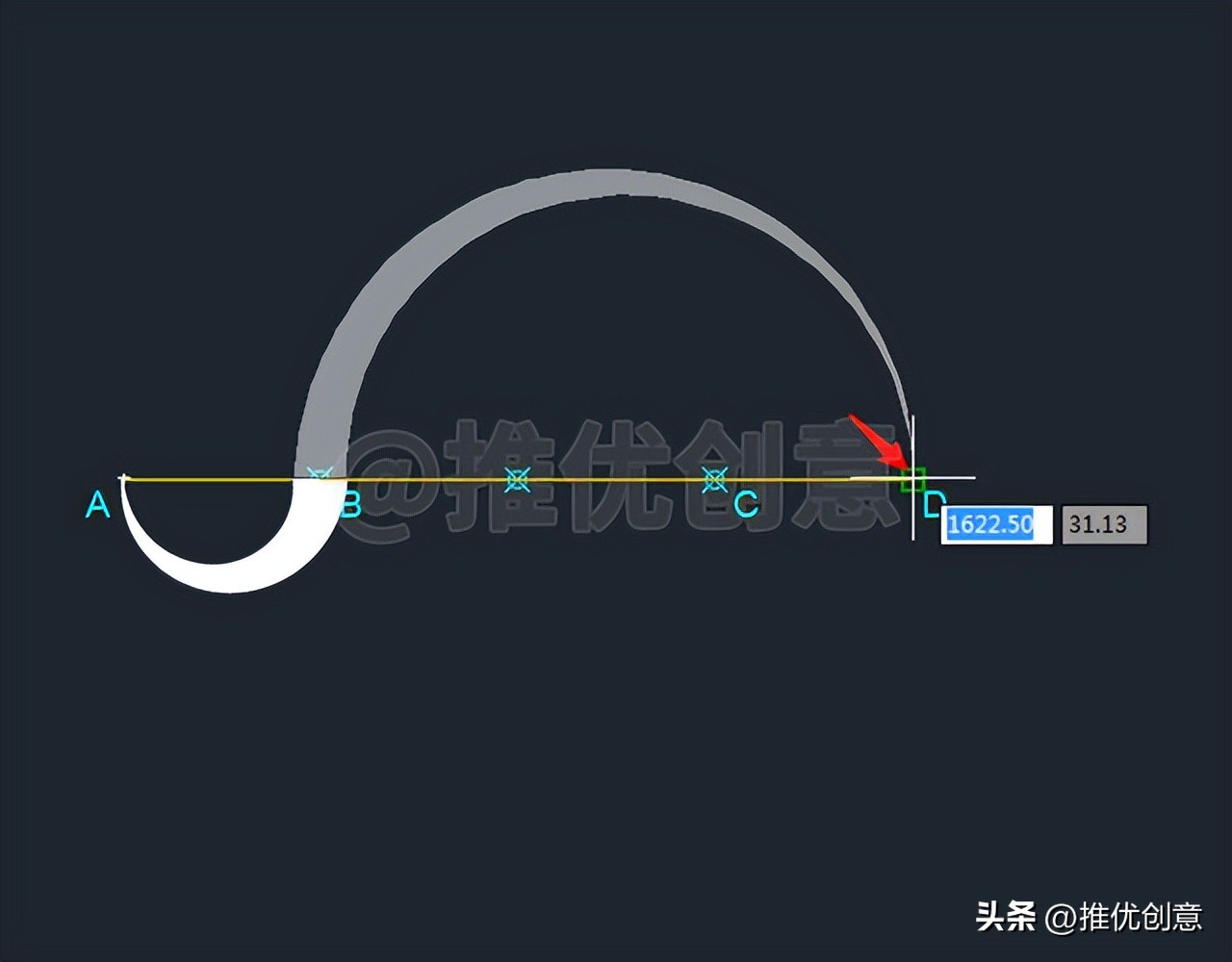

2.19、单击捕捉端点D指定圆弧的直径。

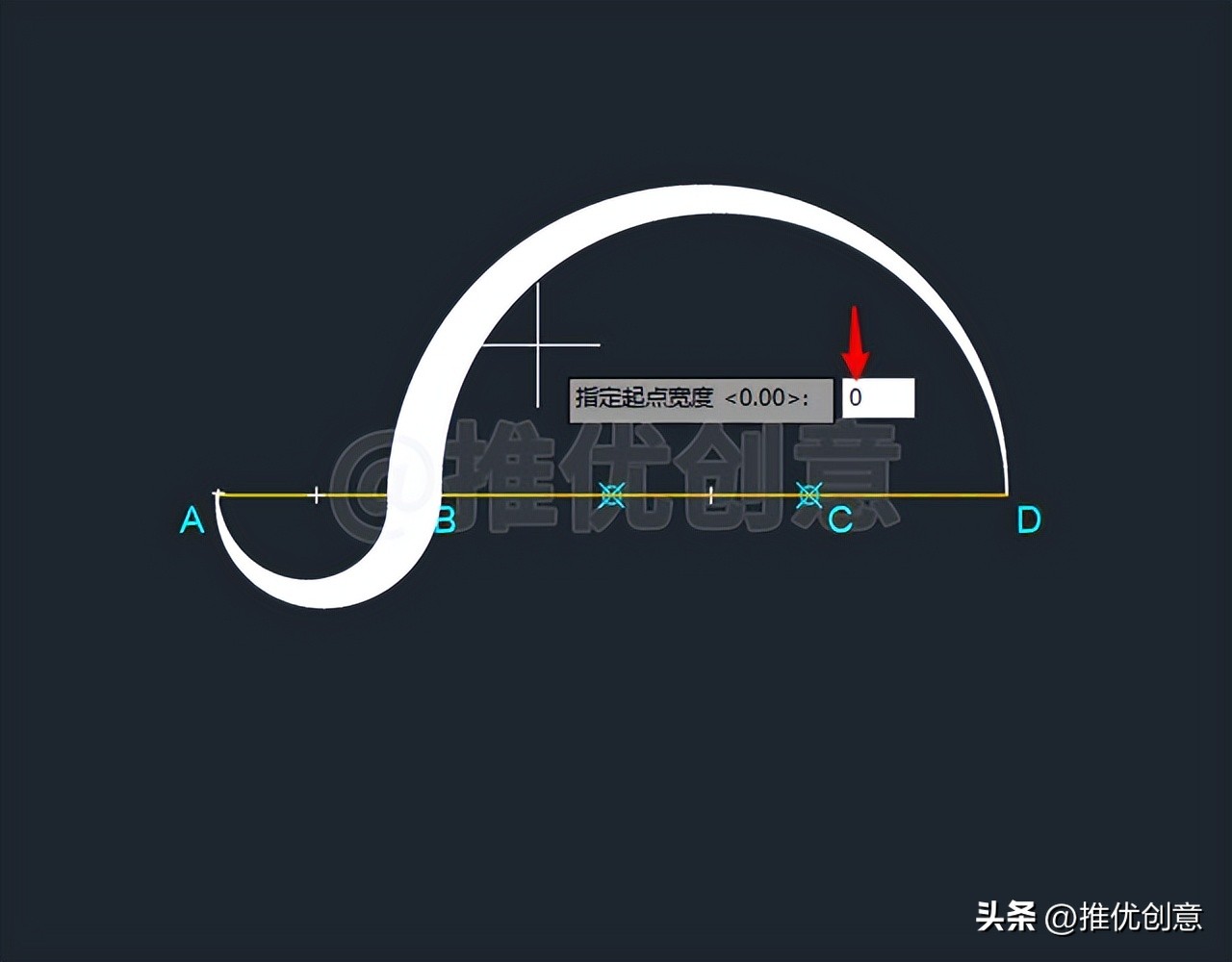

2.20、命令行输入“W”后回车，选择指定多段线的宽度。

2.21、输入起点的宽度值“0”后回车。

2.22、输入端点的宽度值“10”后回车。

2.23、命令行输入“NOD”后回车，启用捕捉“节点”。

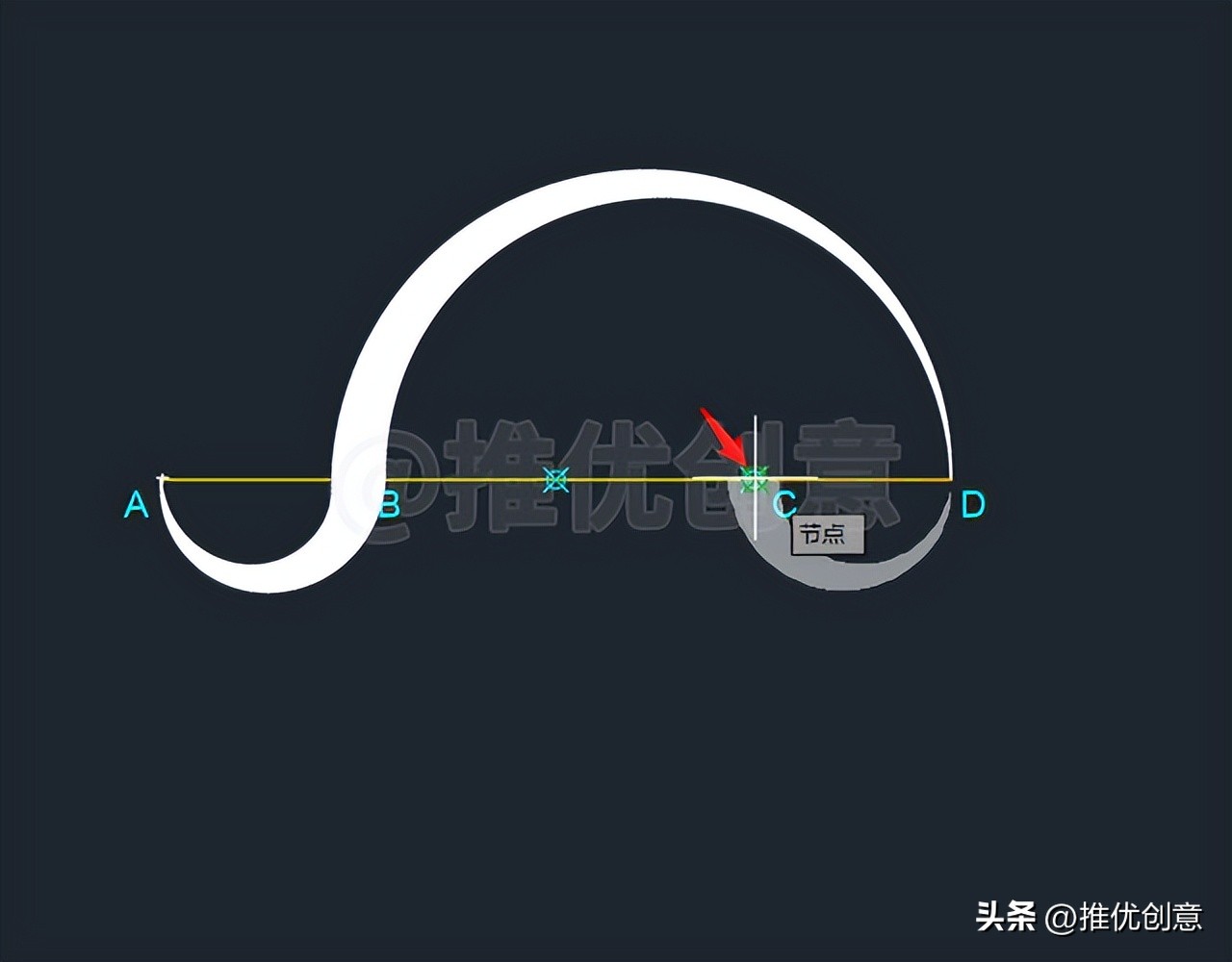

2.24、因为要切换圆弧方向，所以先按住键盘上的“Ctrl”键不放，然后将光标移到节点C上，单击捕捉节点C指定圆弧的直径。

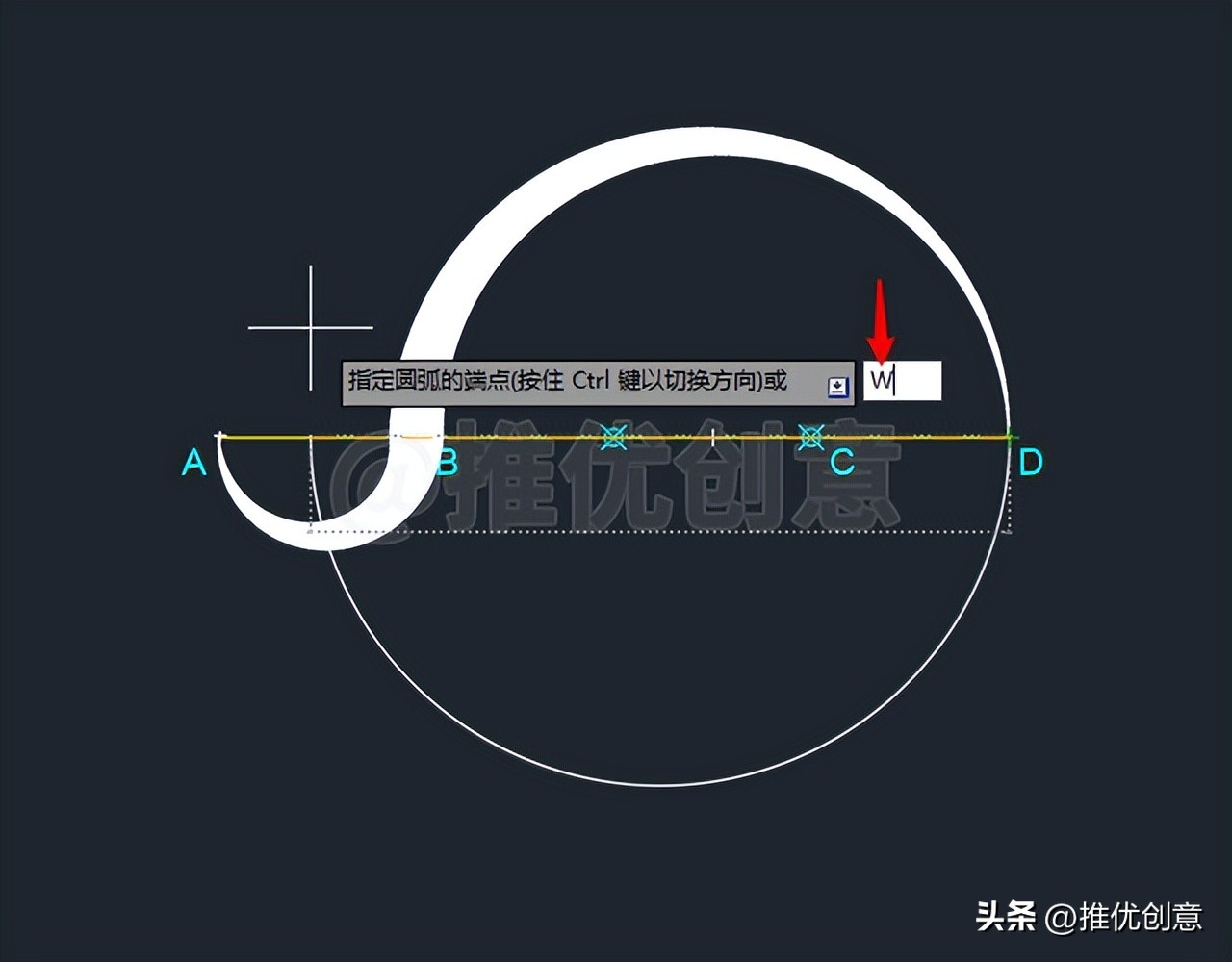

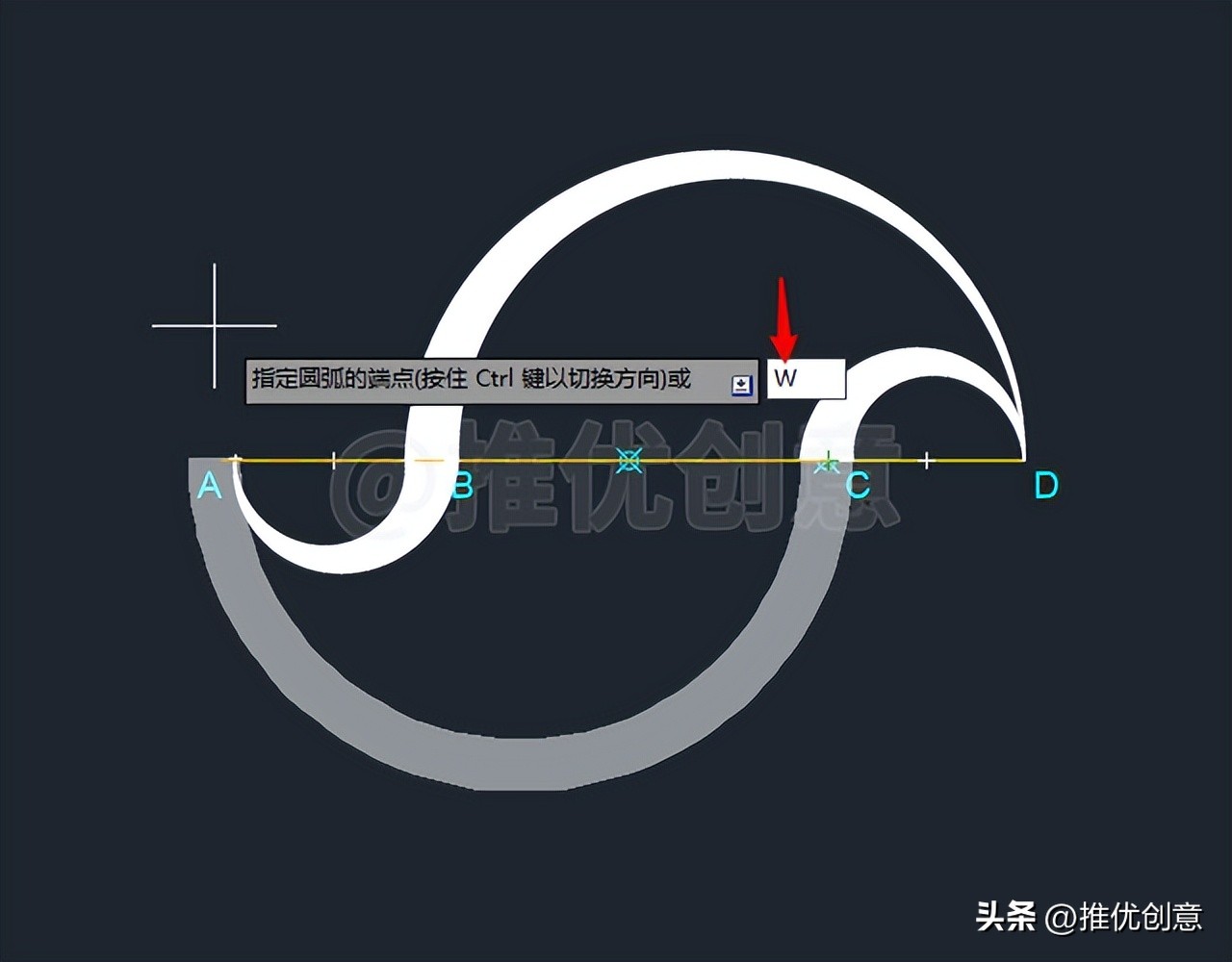

2.25、命令行输入“W”后回车，选择指定多段线的宽度。

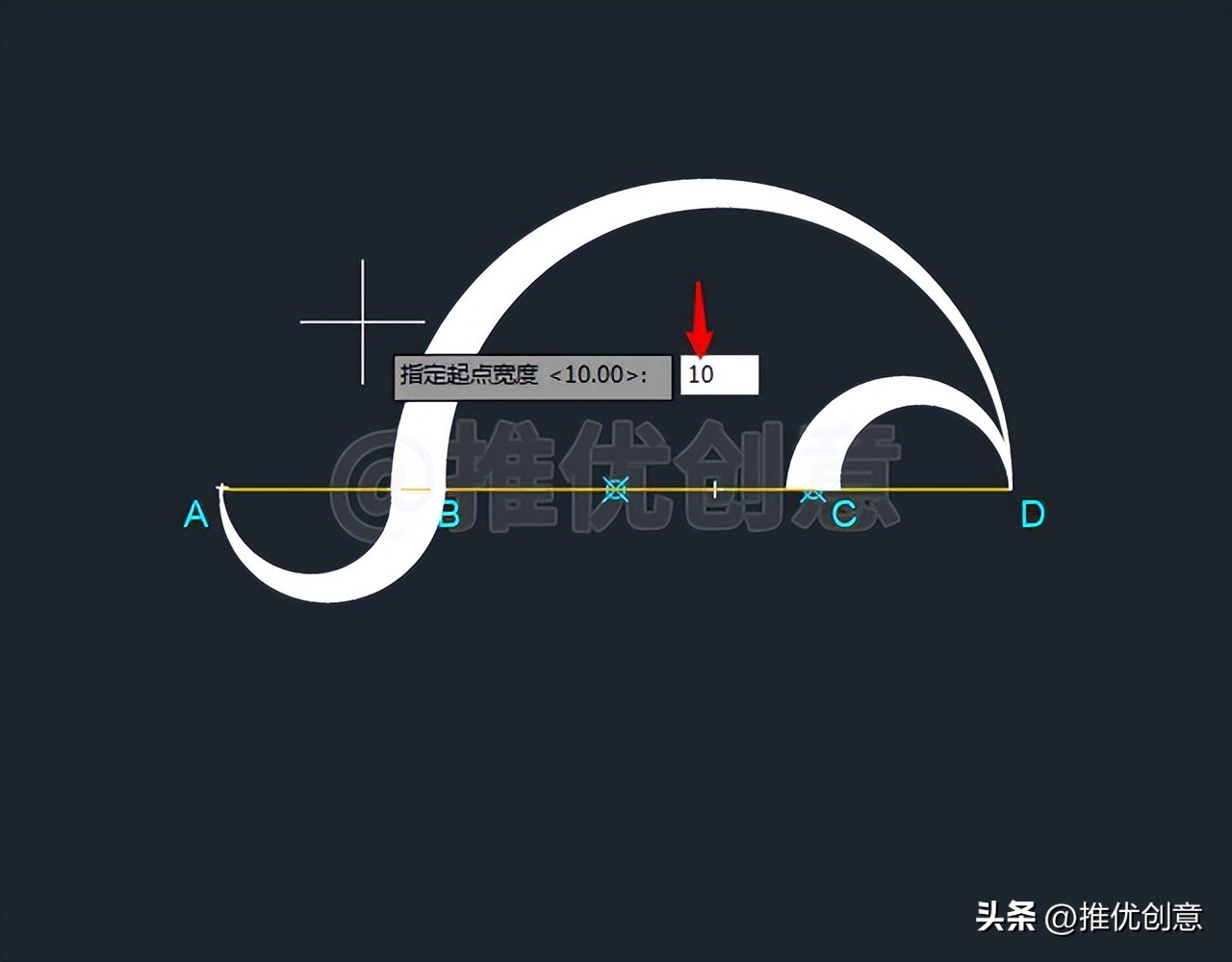

2.26、输入起点的宽度值“10”后回车。

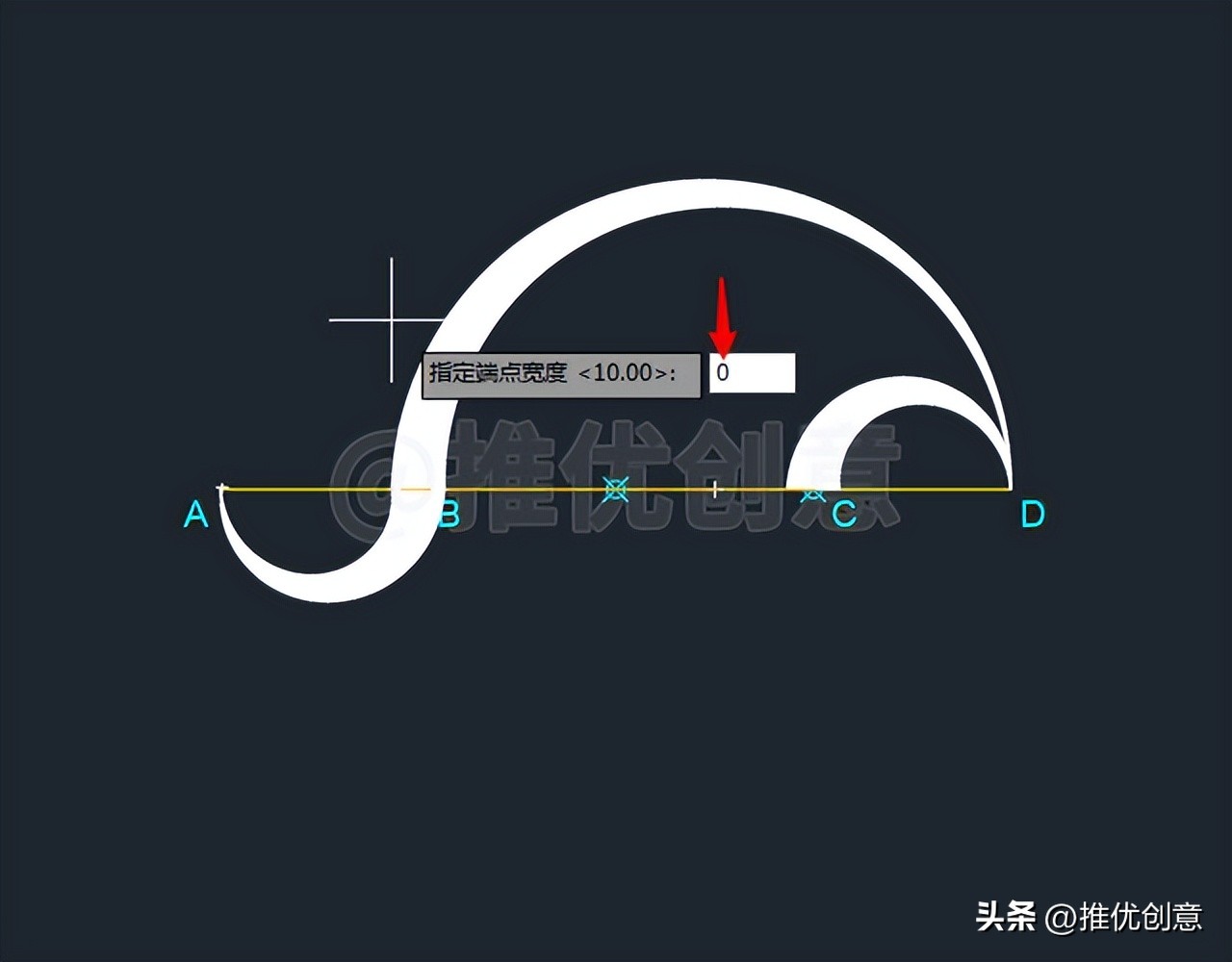

2.27、输入端点的宽度值“0”后回车。

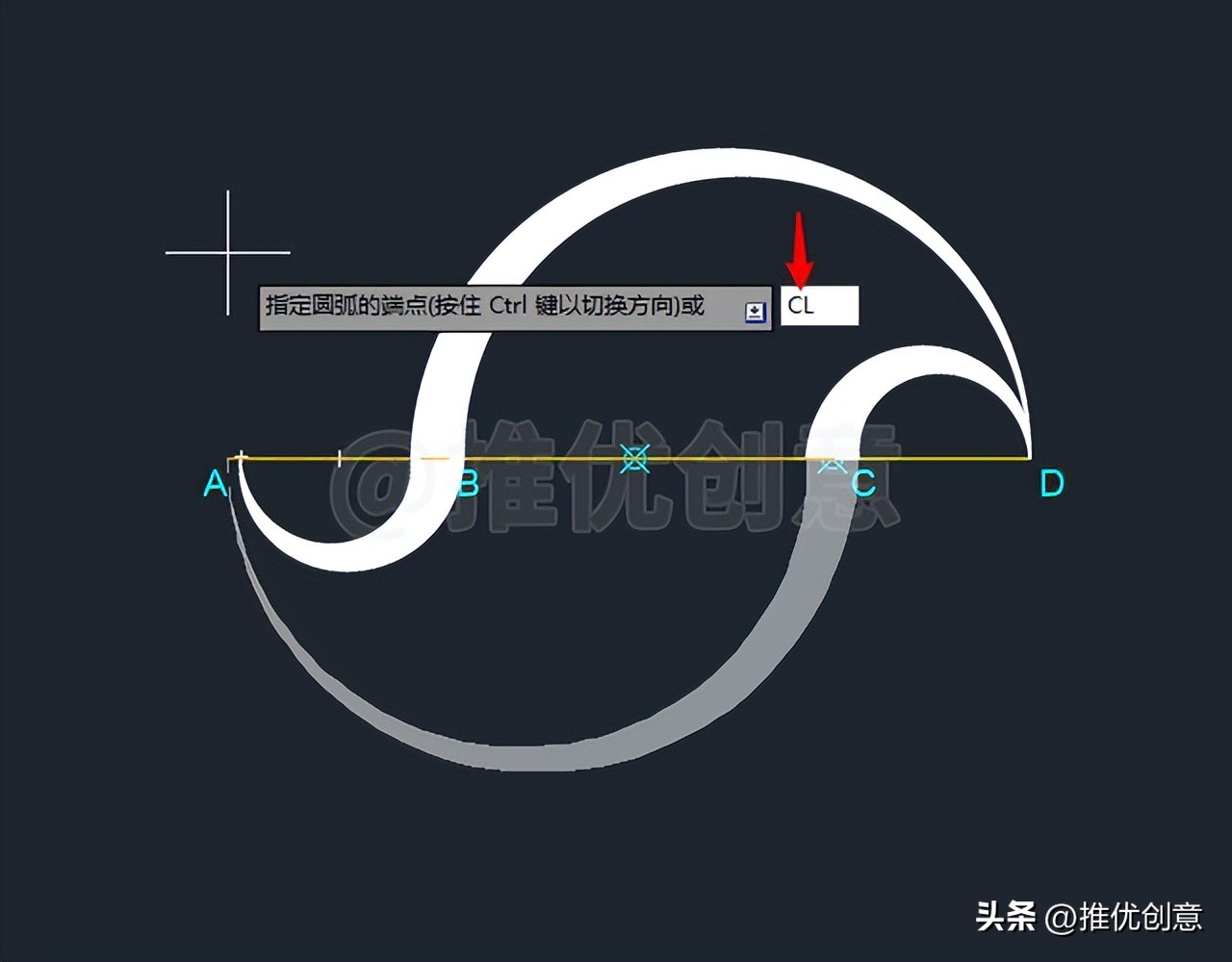

2.28、命令行输入“CL”后回车，闭合多段线并退出“多段线”命令。

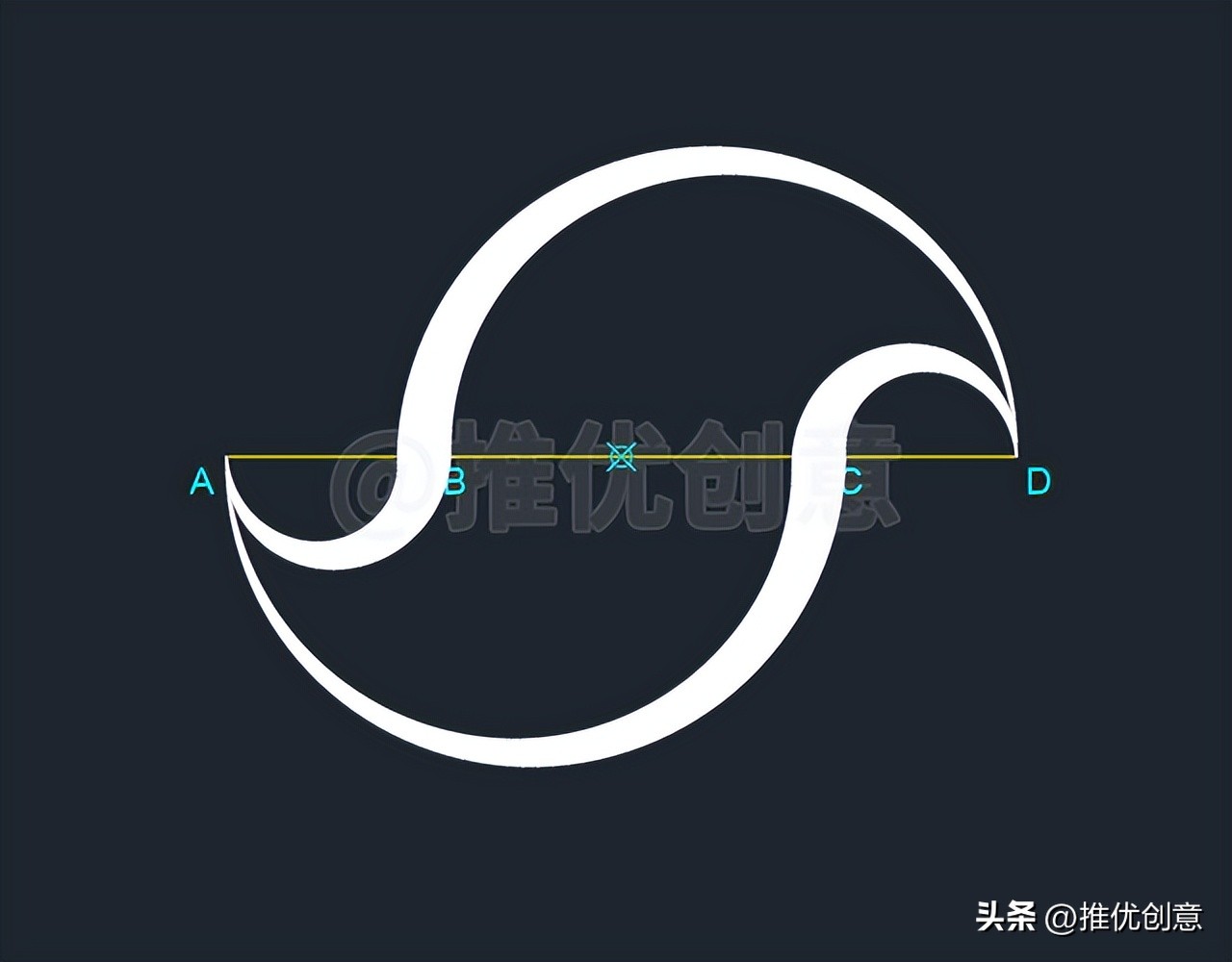

2.29、多段线绘制完成后如下图。

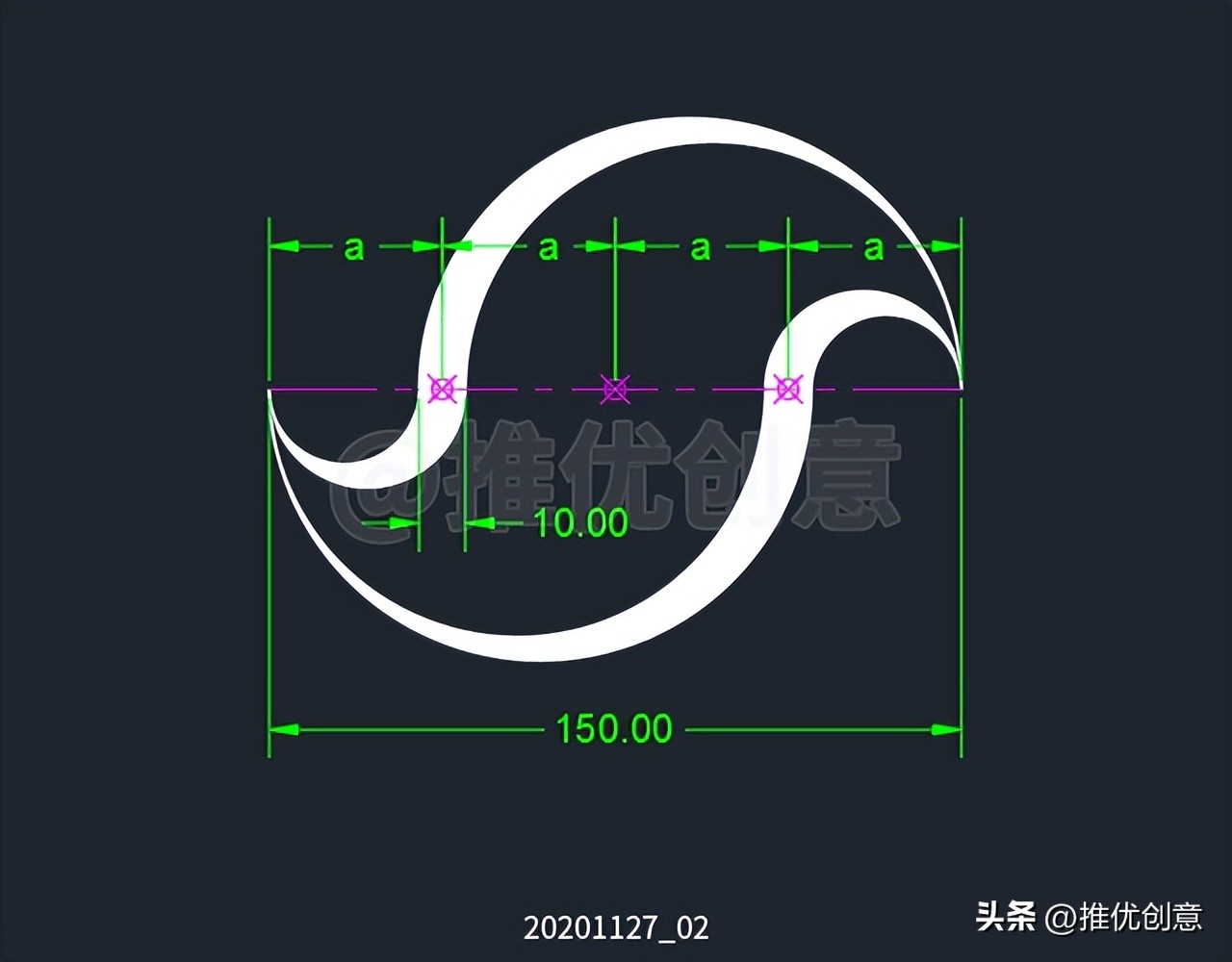

2.30、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
