Solidworks技巧：圆孔的变量阵列效果。实体(1)。在solidworks软件中这种布满圆孔的变量阵列效果是怎么完成的？
在布满圆孔的同时圆孔半径不断缩小，圆之间的间距不断扩大，而每一圈圆的个数也不断增多。
打开solidworks素材，首先绘制好一个圆台，在中间掏一个直径为三的孔，孔右边五的距离上绘制一个直径为三的圆。
我们直接点击草图，然后点击线性阵列，点击圆周阵列。在这里选择圆的圆孔中心点，然后点击要阵列的实体，在右边选择圆，圆的个数设置为六，然后回车点击对勾确定。

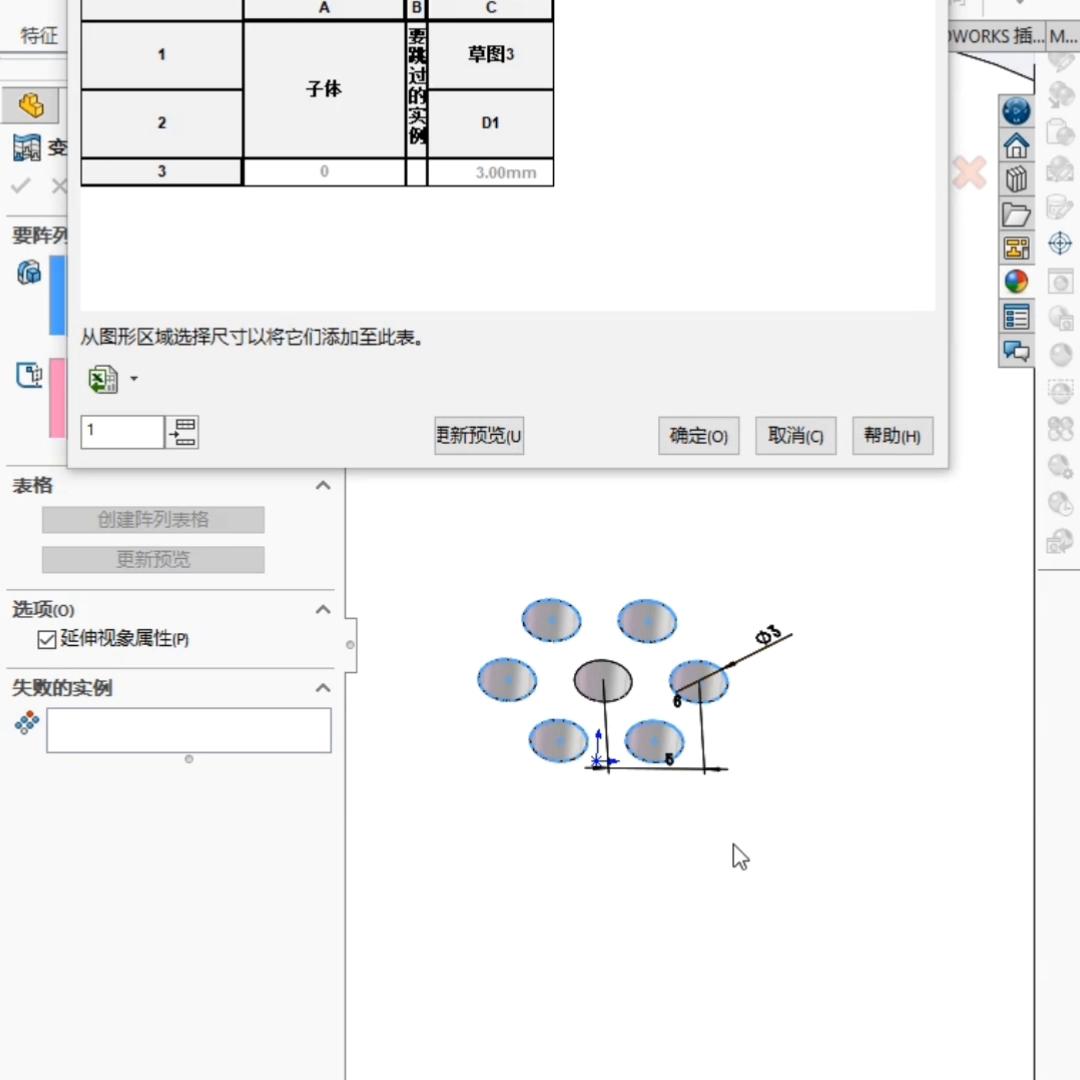

然后点击特征，点击拉伸切除特征，切除的深度选择完全贯穿，点击对勾确定。做好中间圆孔之后，我们来做圆孔的变量阵列效果。点击特征点击线性阵列下方的变量阵列。要阵列的特征，我们选择刚才切出好的中心孔，然后点击创建阵列表格。在这里面选择参数，点击第一个直径为三的标注，点击第二个距离为五的尺寸标注。然后再点击这六个圆。

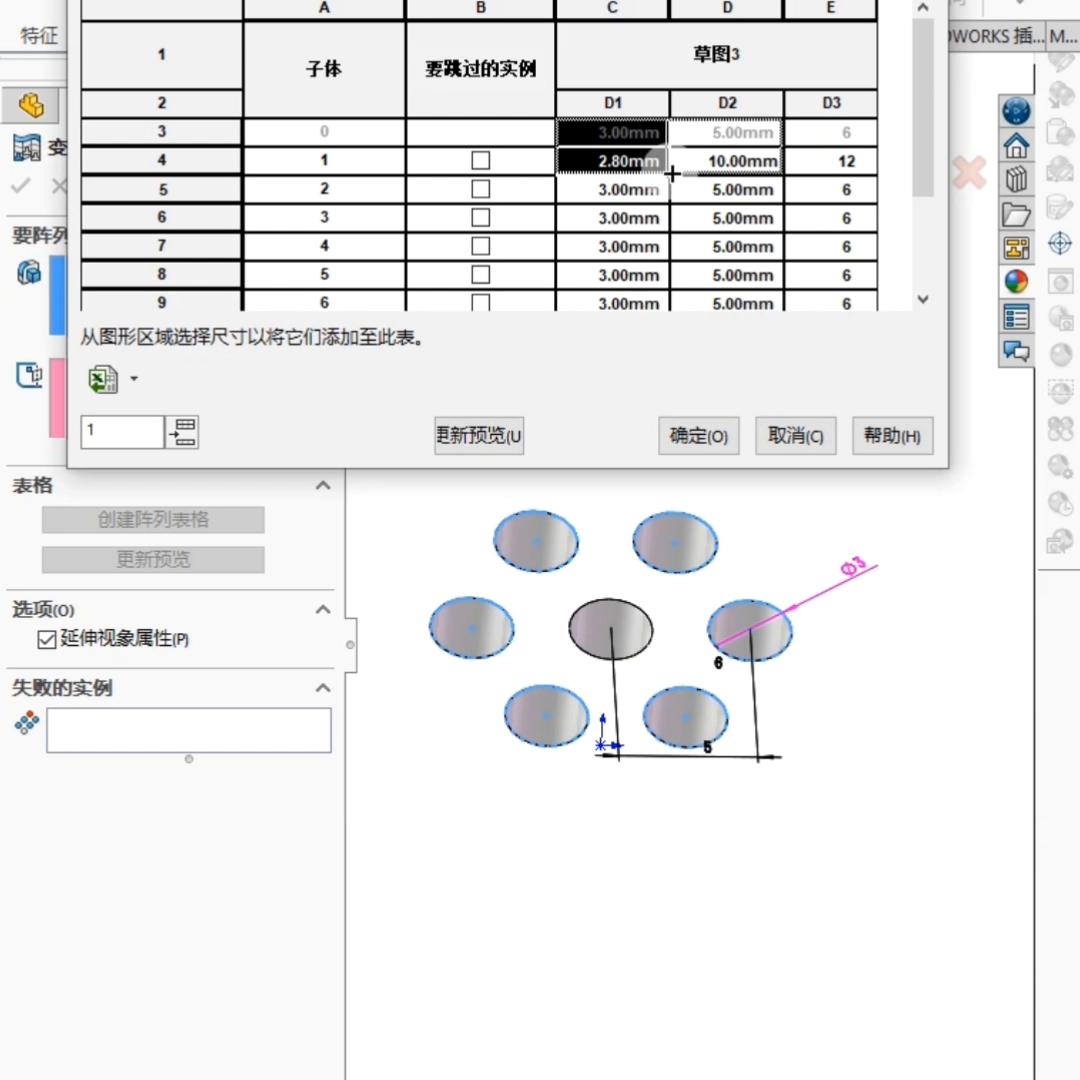

做好之后，我们将表格的行数设置为八行，然后回车，选择设置它们的参数，在第二行这里设置它的半径为2.8回车，设置它们的问距为十回车，设置数目为12回车。

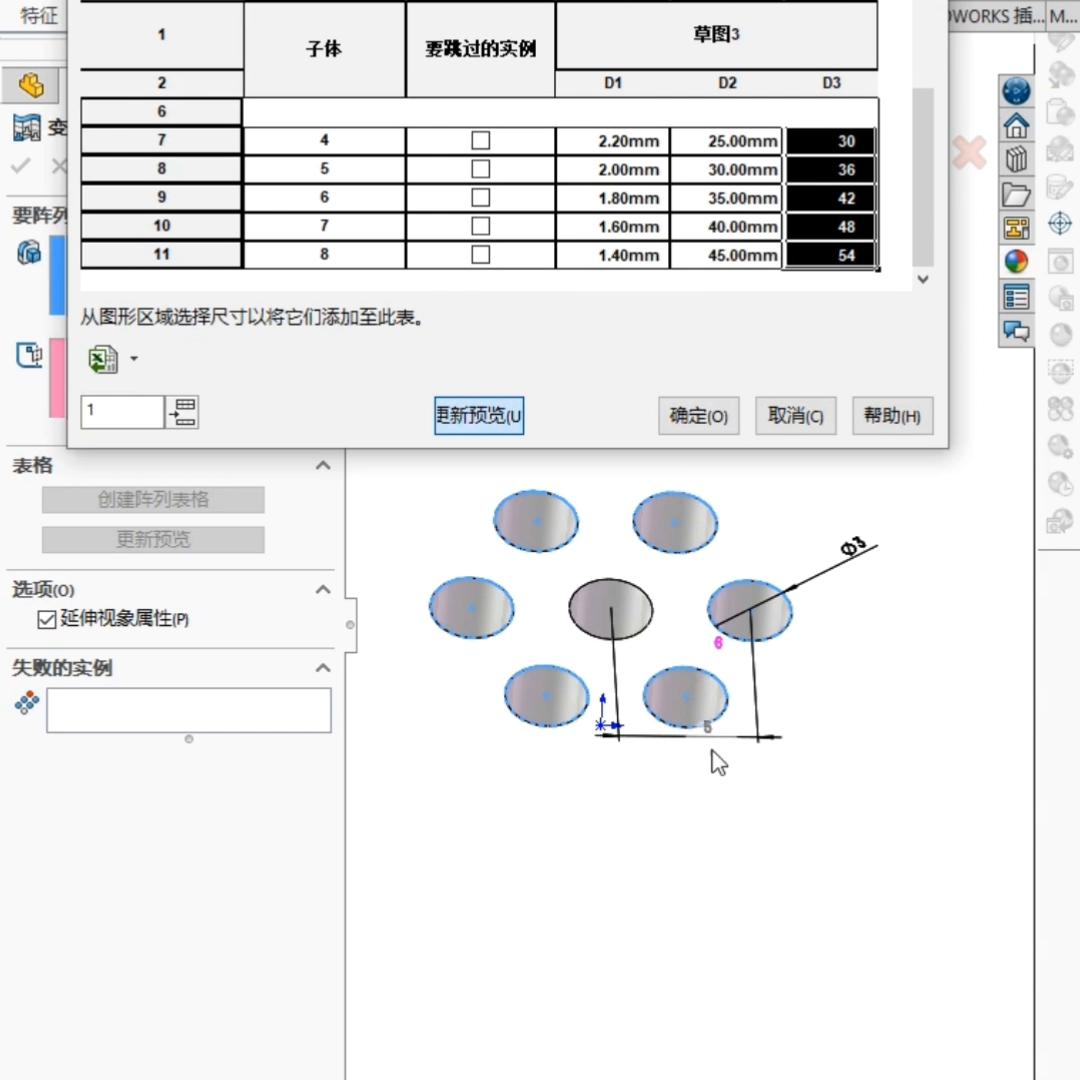

做好之后选择半径这里的前两行表格，放在右下角形成加号来往下不断拖动。继续选择间距的前两行表格，拖到最下面一行，选择数目的前两个表格，形成个加号之后，往正下方不断的拖动。完成之后我们直接点击更新预览，在我们这里就会显示阵列的效果，然后点击确定。再点击对勾完成变量阵列的不满圆孔效果。
