一、分析与说明

1.1、在绘制有宽度的多段线时，要提前设置多段线的起点、端点的宽度。

1.2、绘制直线型多段线或圆弧型多段线要在绘制前切换。

20200318_02

二、详细绘制步骤

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“PL”后回车，启用“多段线”命令。

20200318_02

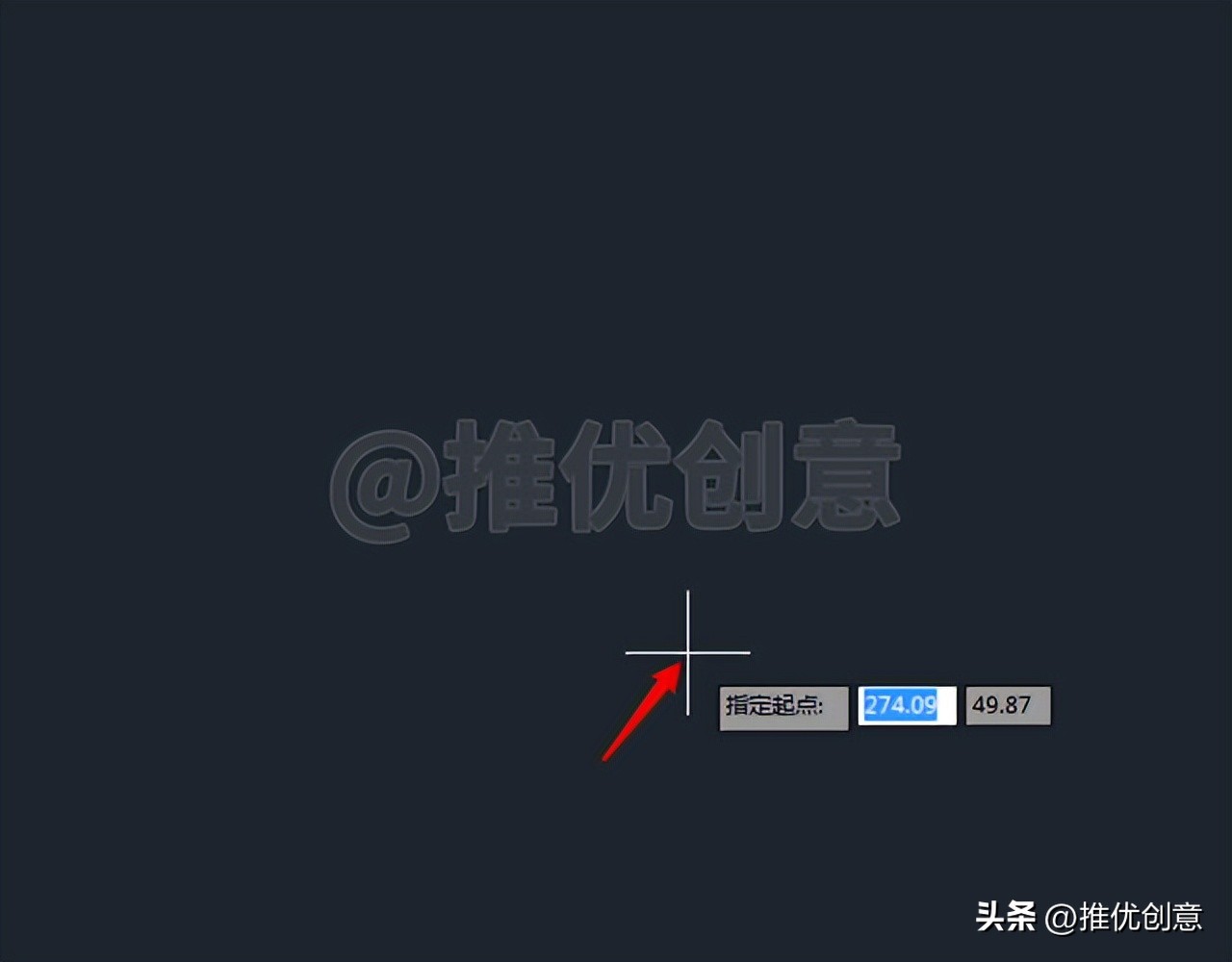

2.2、在绘图区任意位置单击拾取一点作为多段线的起点。

2.3、向上移动光标，命令行输入“W”后回车，选择指定多段线的宽度。

2.4、输入起点的宽度值“5”后回车。

2.5、输入端点的宽度值“5”后回车。

2.6、输入线段的长度值“30”后回车。

2.7、向左移动光标，命令行输入“A”后回车，切换为绘制圆弧型多段线。

2.8、输入圆弧的直径值“17”后回车。

这里千万不要错误地输入了“22”，要看清楚原图的尺寸标注。

2.9、向下移动光标，命令行输入“L”后回车，切换为绘制直线型多段线。

2.10、输入线段的长度值“8”后回车。

2.11、向下移动光标，命令行输入“W”后回车，选择指定多段线的宽度。

2.12、输入起点的宽度值“10”后回车。

2.13、输入端点的宽度值“0”后回车。

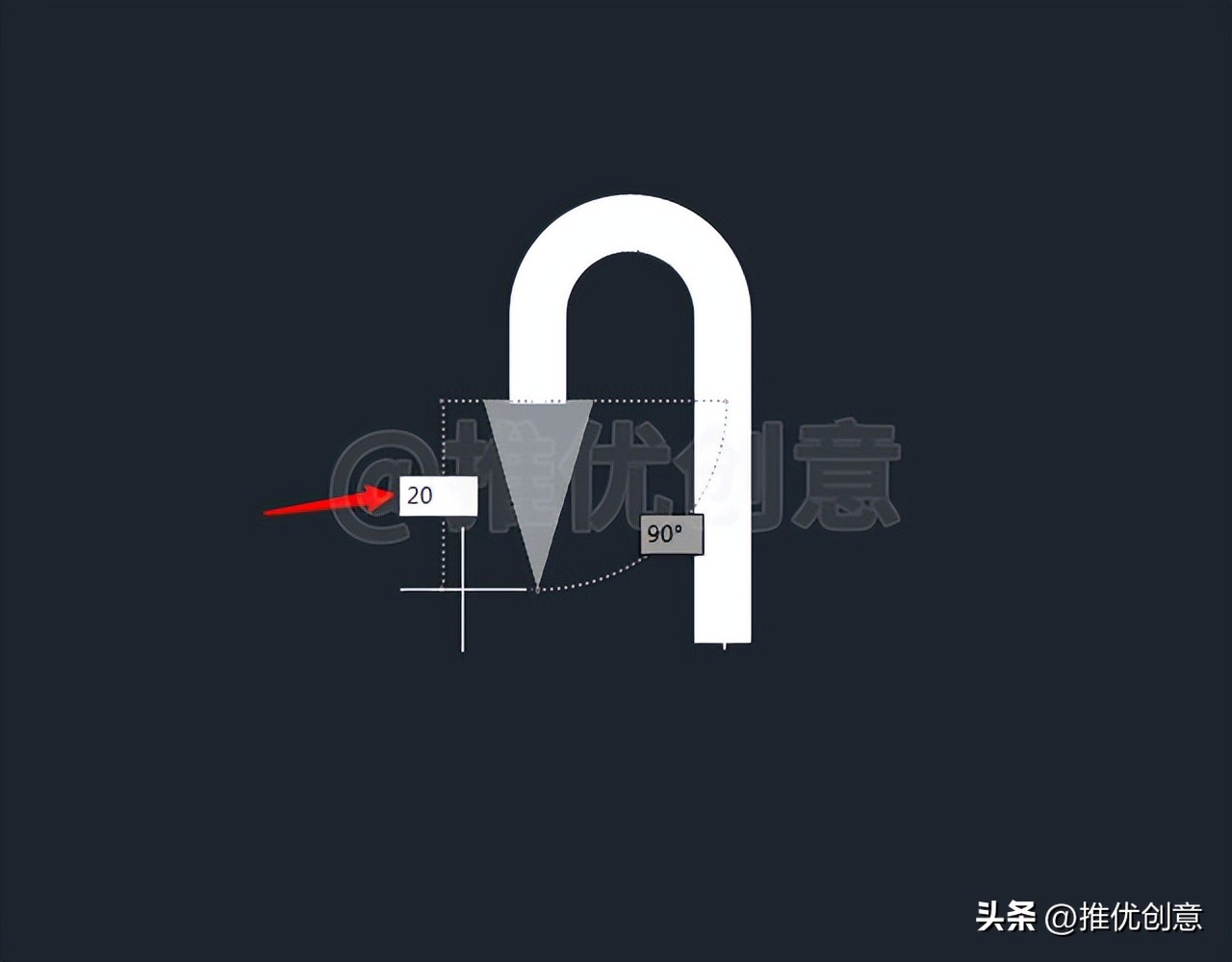

2.14、输入线段的长度值“20”后回车。

2.15、再次回车退出“多段线”命令，多段线绘制完成后如下图。

至此，整幅图绘制完毕。

2.16、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

20200318_02
