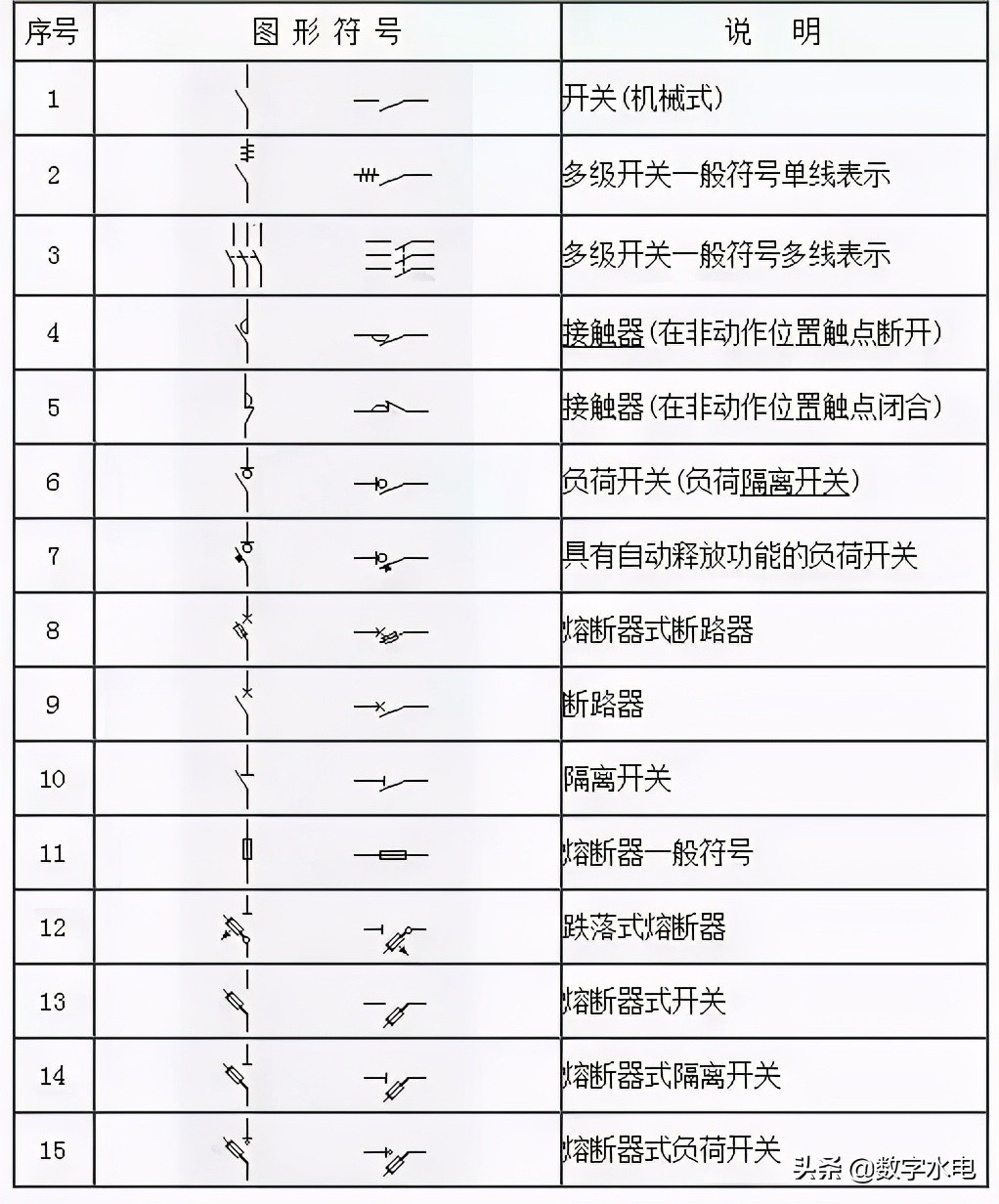

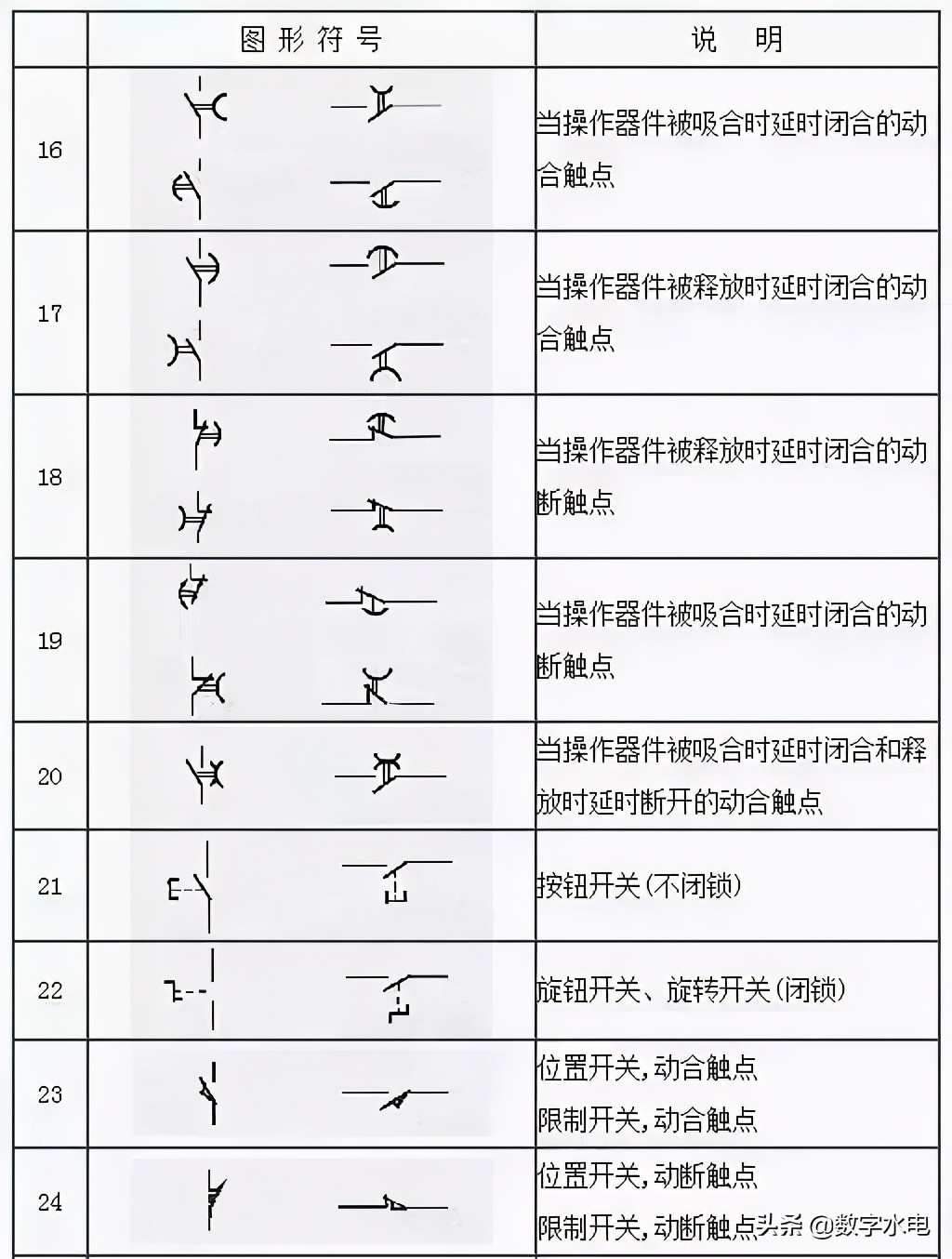

一、电气基本符号

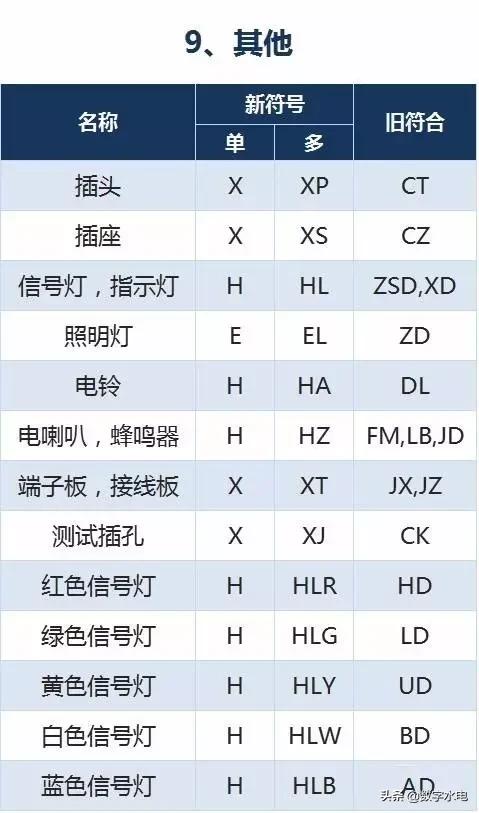

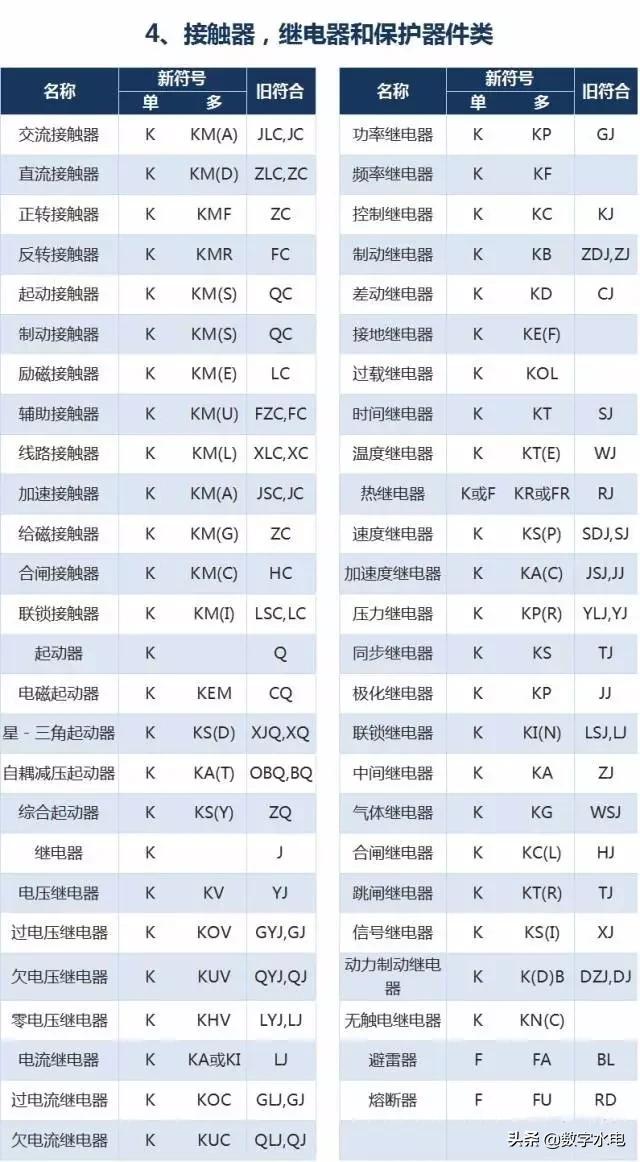

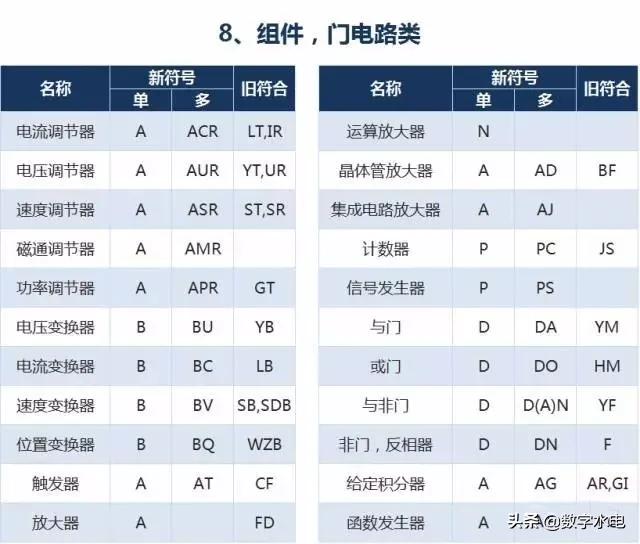

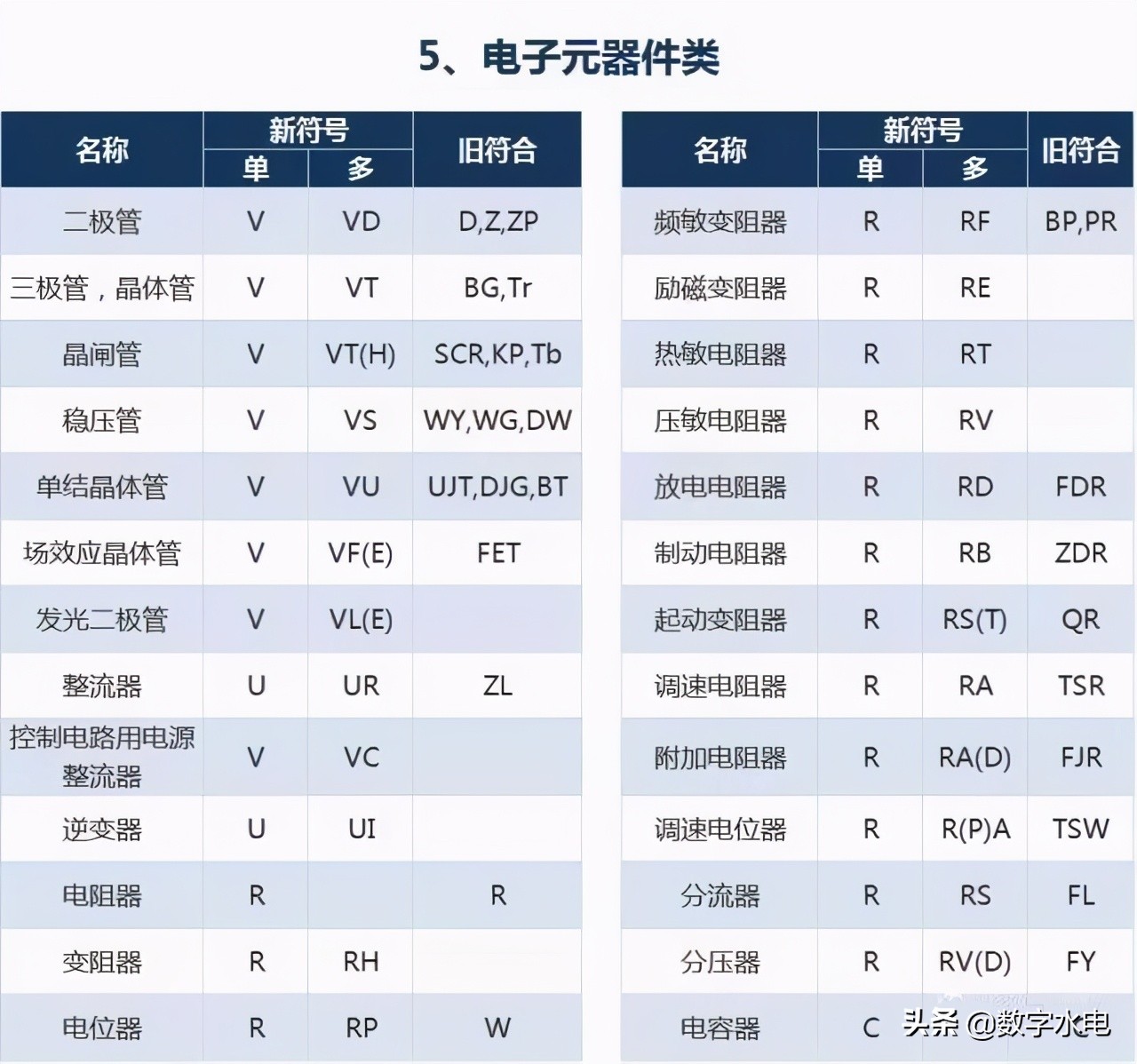

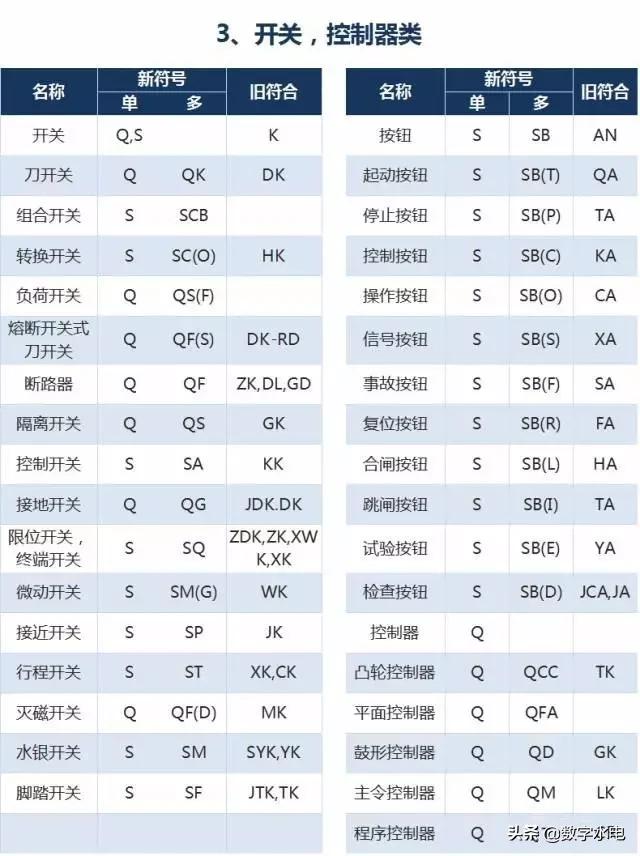

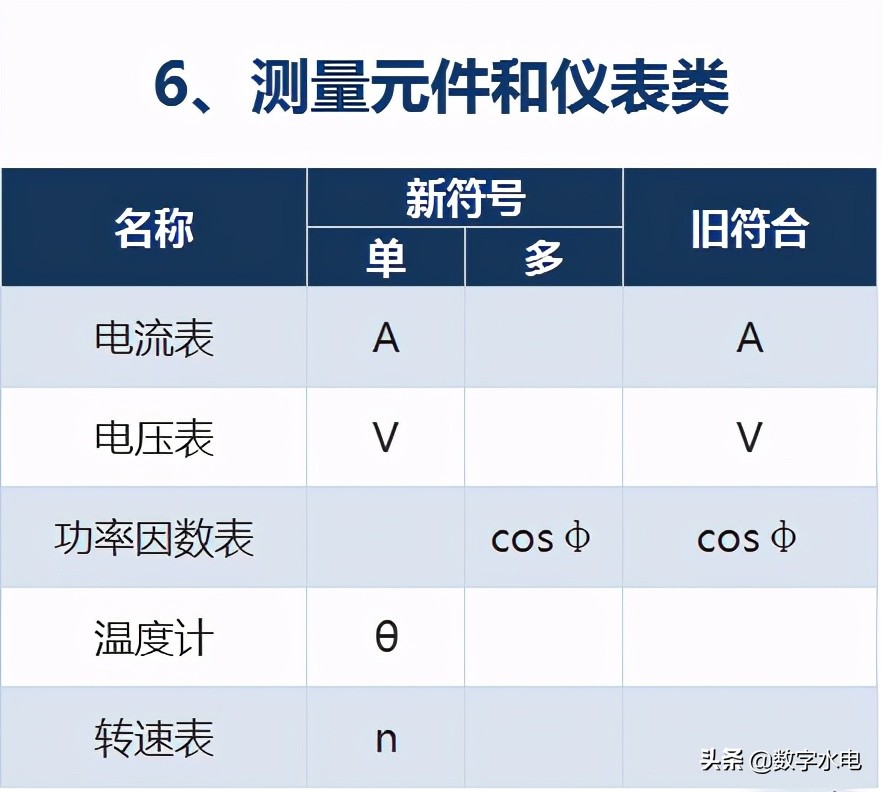

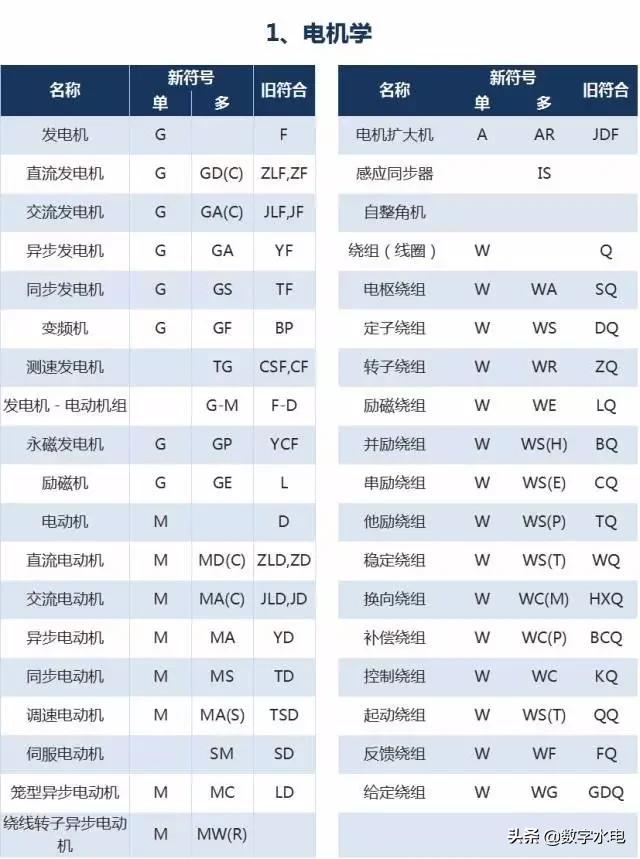

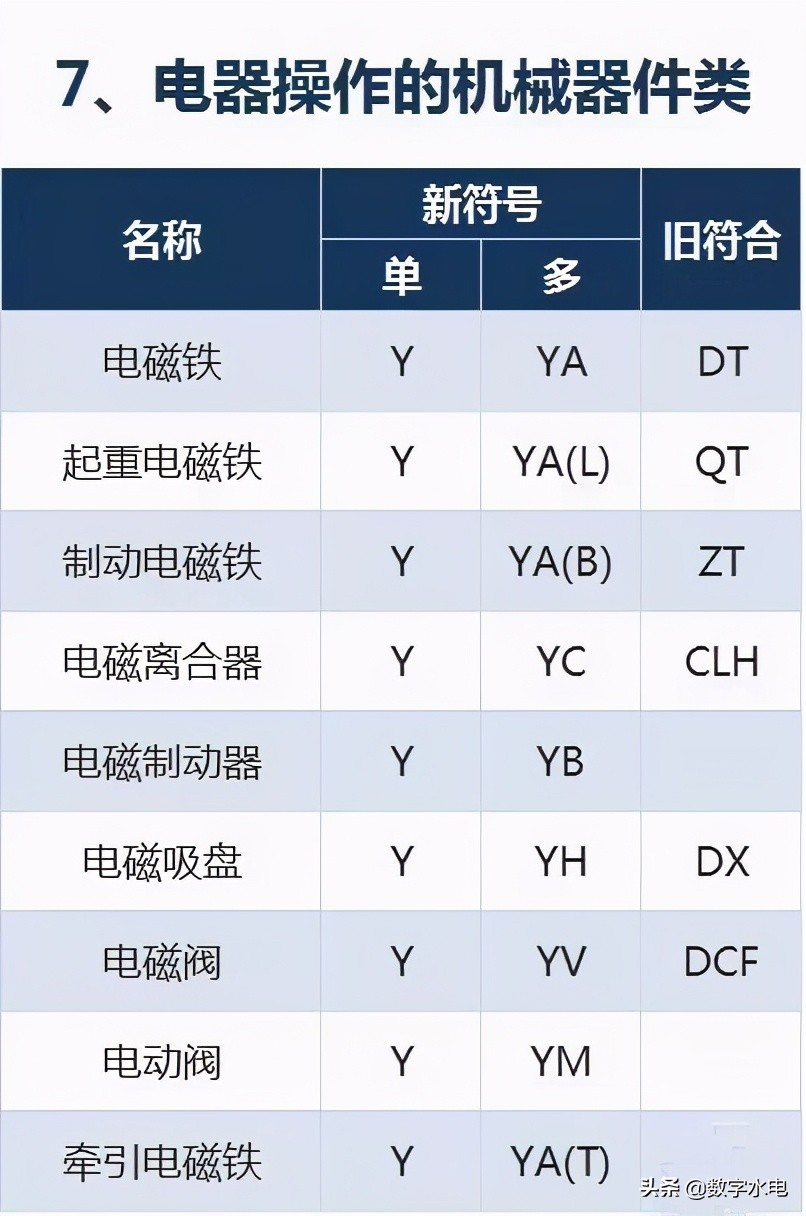

二、电气设备文字符号

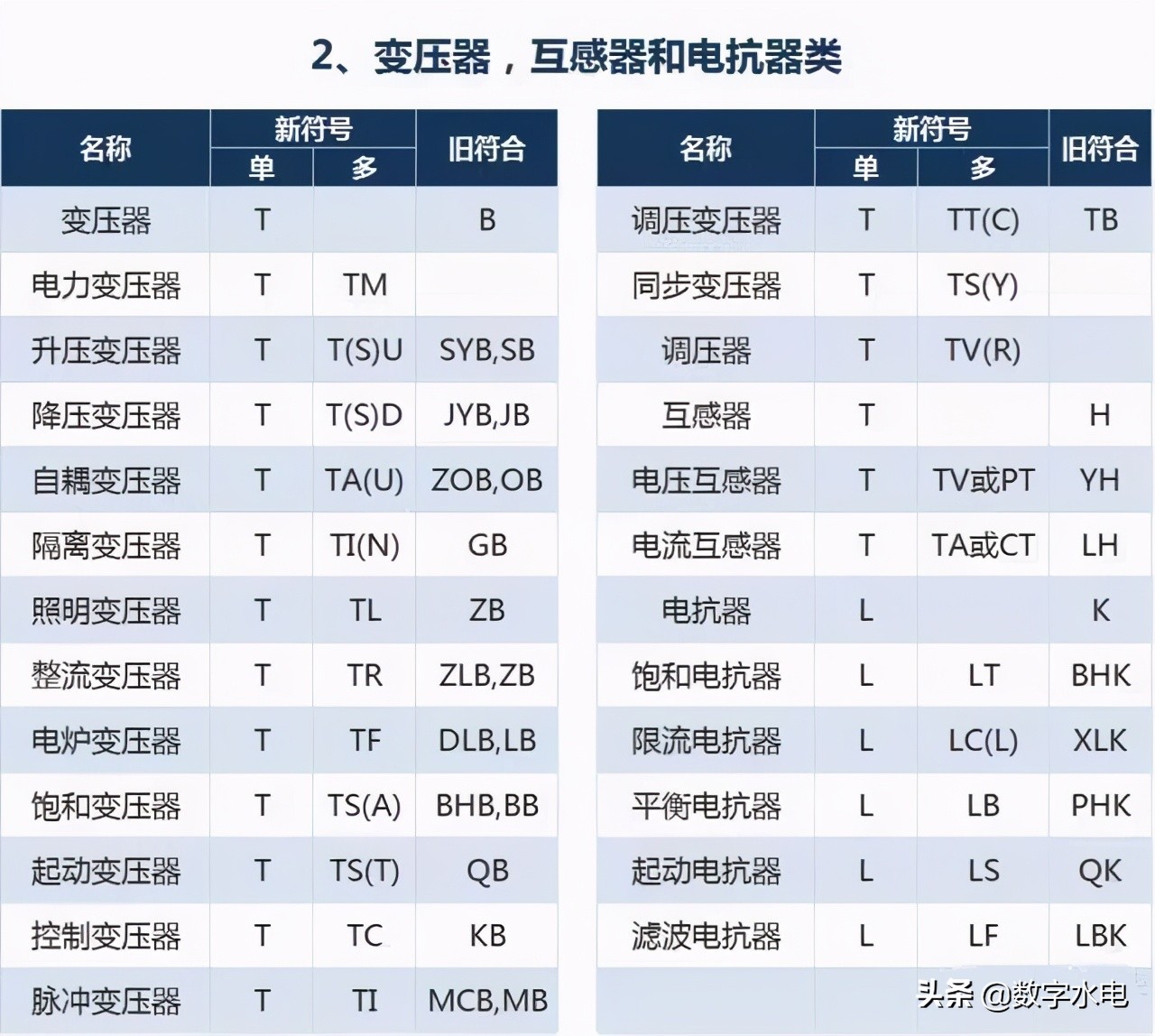

变压器、互感器、电抗器等这些电气设备我们也许经常能够见到，可如果说到这些电气设备的文字符号时，你是不是也和小编一样一时有些摸不着头脑？为此小编特意整理了一些电气设备文字符号，绝对值得收藏！

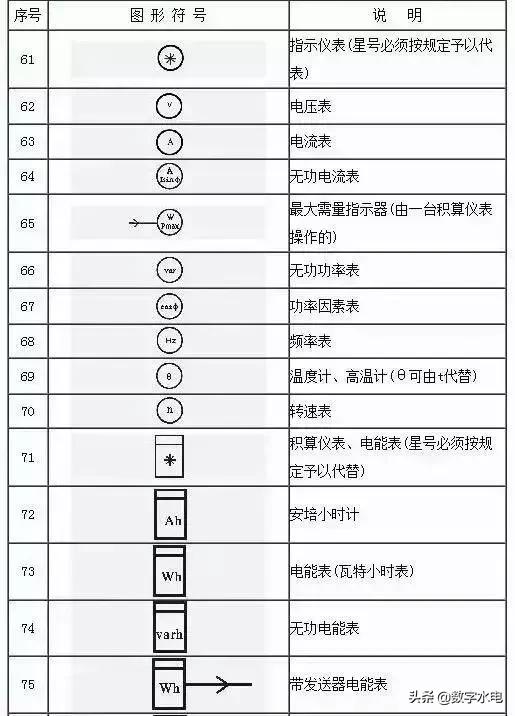

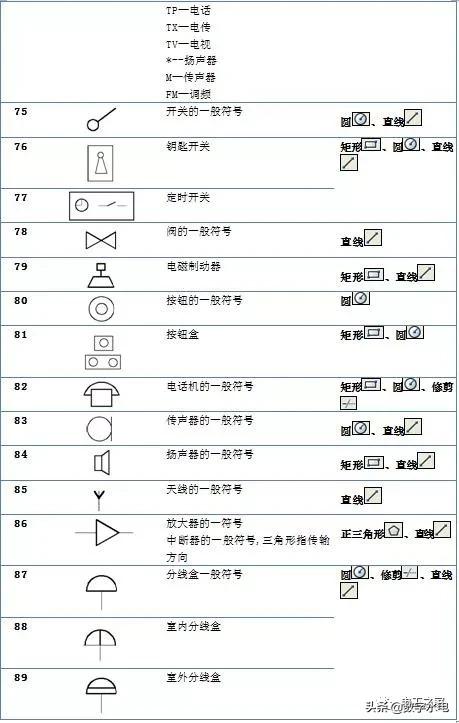

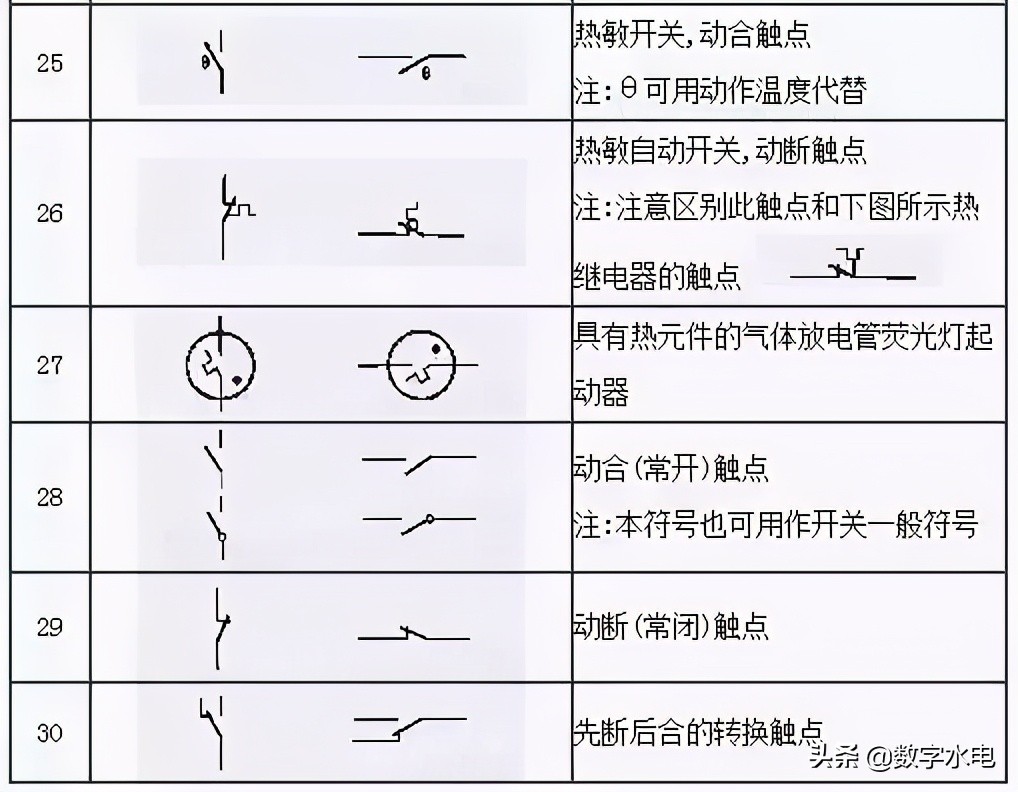

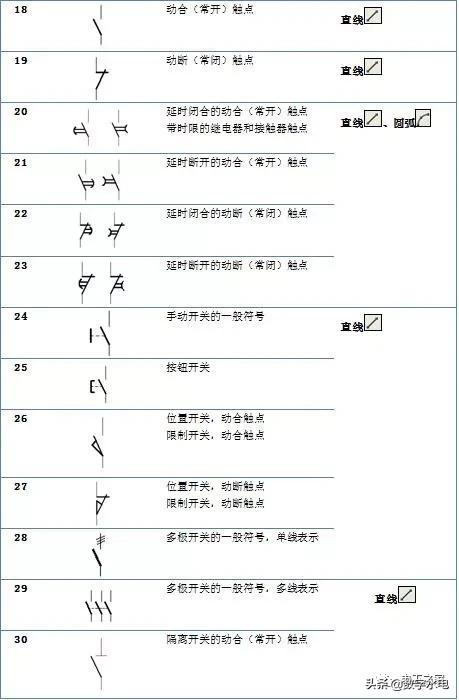

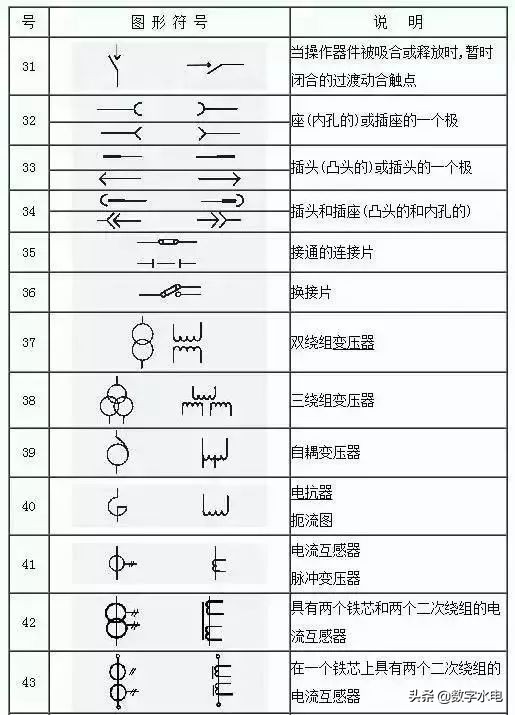

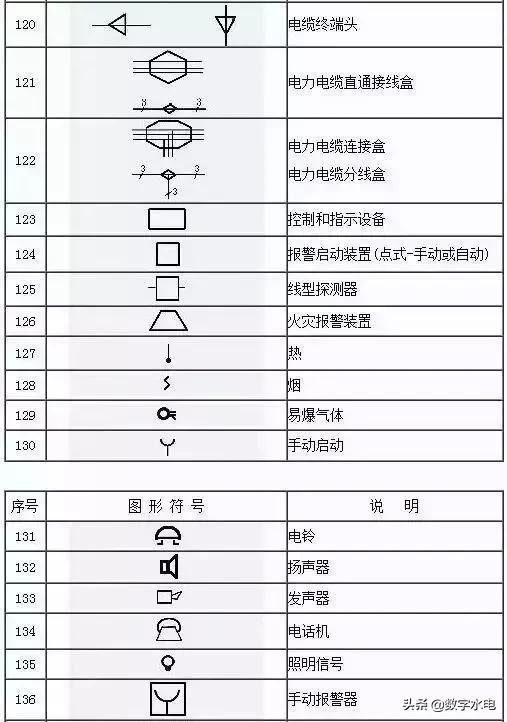

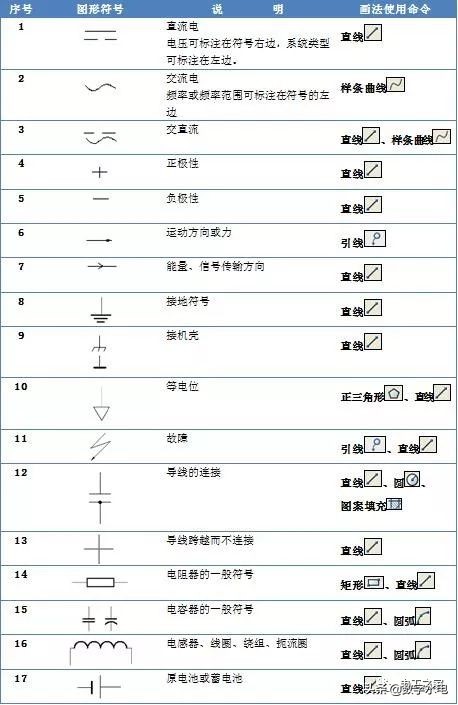

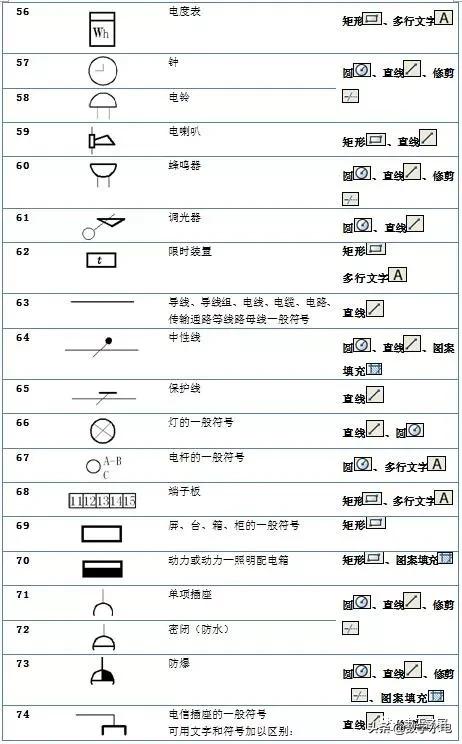

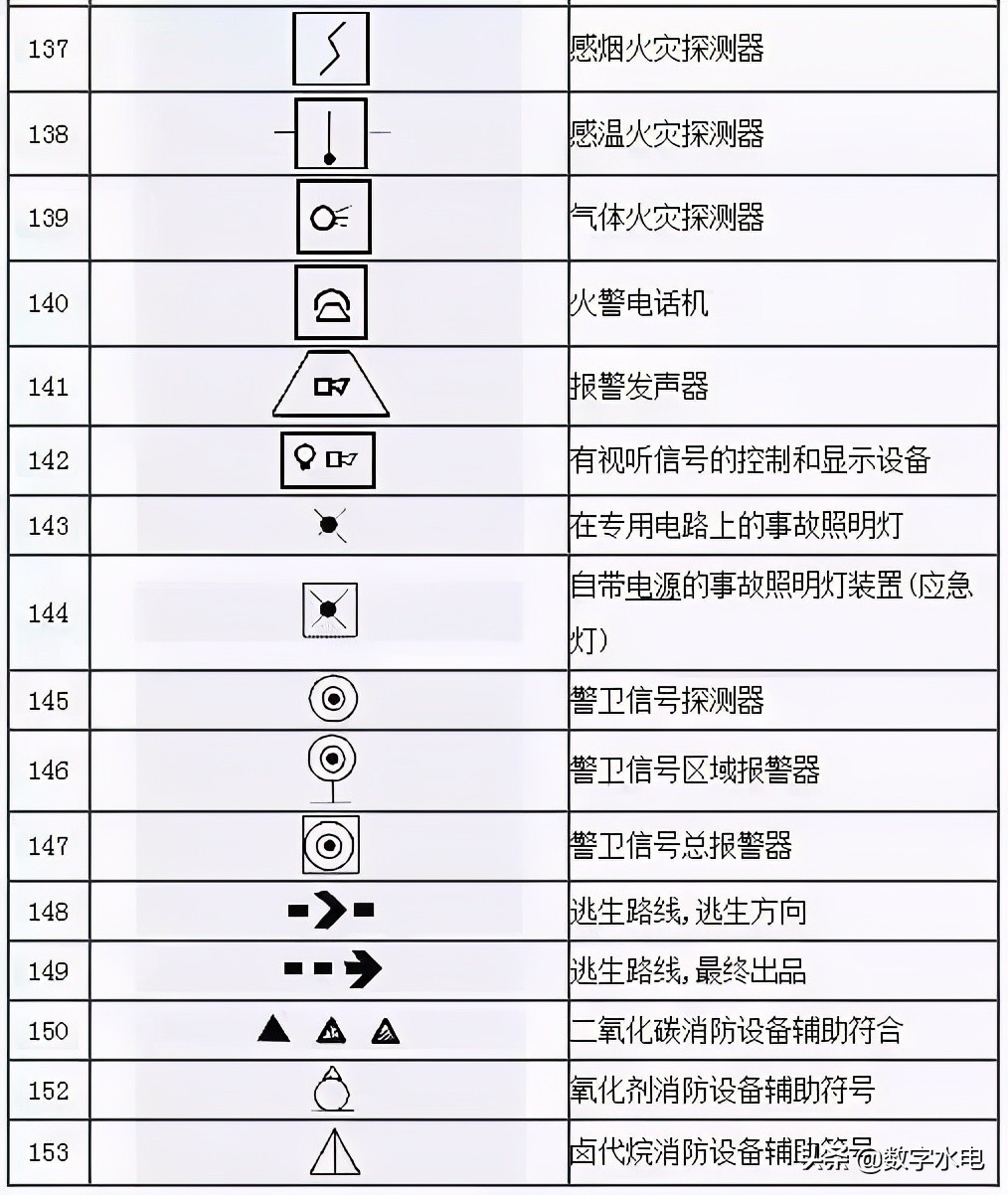

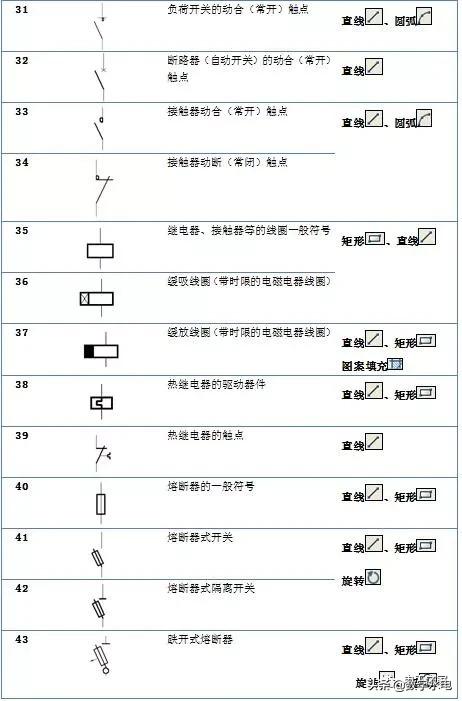

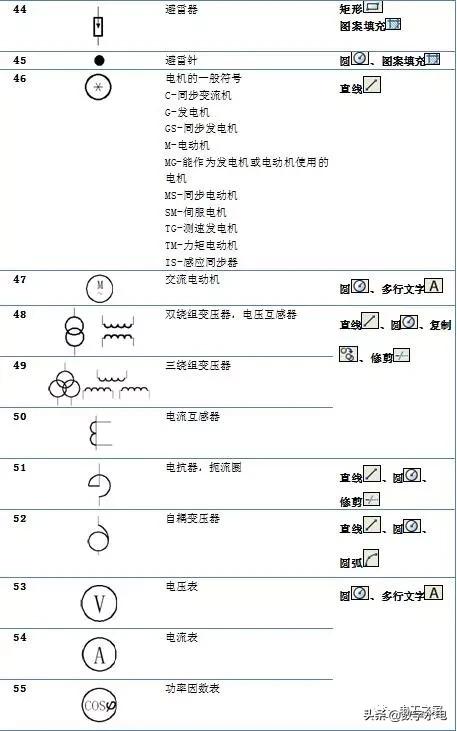

三、电气符号图标和说明与CAD画法图

学好维修电工首先识图最关键的，电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。电气符号对于设计人员的绘图与现场技术人员、维修人员的识读都有着重要的意义。小编特别准备了一份 电气符号图标和说明与CAD画法图，不一定最全，但是熟记对于以后工作一定会有很多帮助。
