专题二 坐标曲线、图表题
一、选择题

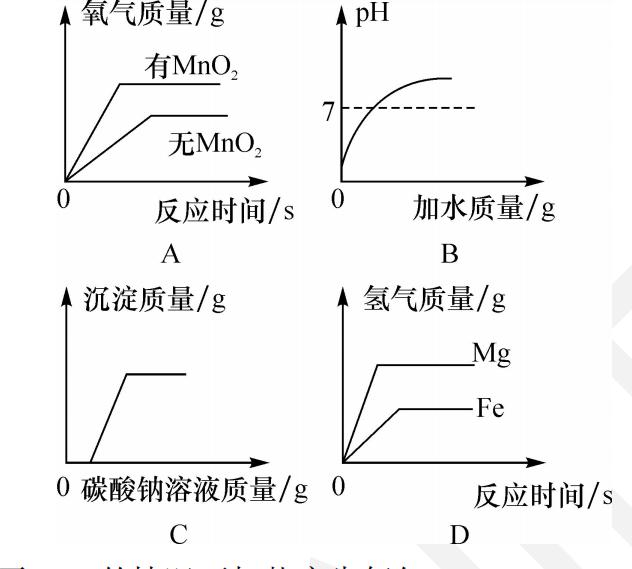

1．(2017，南充)下列图像能正确反映对应变化关系的是( C )
A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气
B．加水稀释浓盐酸
C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液
D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应

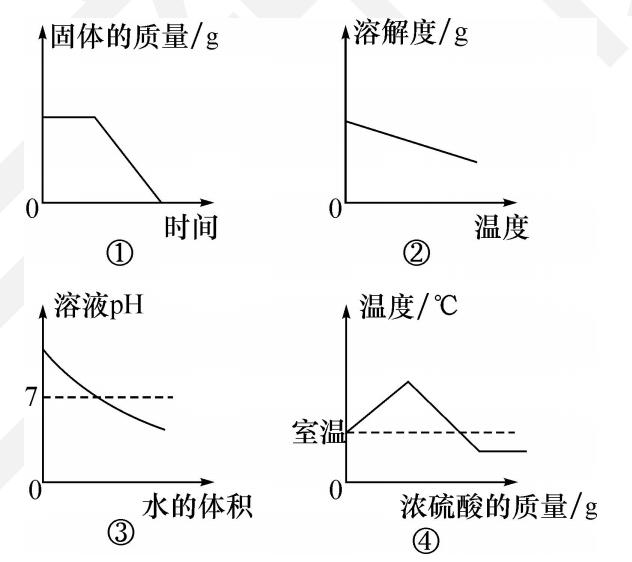

2．(2017，德阳)下列图像表示的对应关系正确的是( B )
A．图①表示煅烧石灰石
B．图②表示 CO2在水中的溶解性
C．图③表示向 NaOH 溶液中加水
D图④表示将浓硫酸加入水中

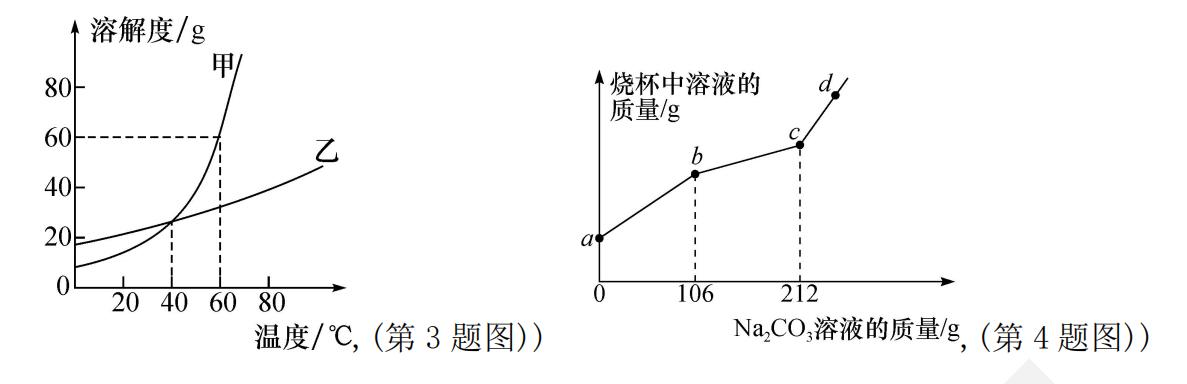

3．(2017，青岛中考改编)(多选)如图为甲、乙两种固体物质的溶解度曲线，下列说法正确的是( AC )
A．20 ℃时，甲物质的溶解度比乙物质的溶解度小
B．甲物质中混有少量的乙物质可采用蒸发结晶的方法提纯甲物质
C．40 ℃时，质量相等的甲、乙两物质的饱和溶液中所含溶剂的质量也相等
D．60 ℃时，将 80 g 甲物质放入 100 g 水中，所得溶液中溶质的质量与溶剂的质量之比为 4∶5
,(第 3 题图)) ,(第 4 题图))
4．烧杯中盛有 BaCl2和 HCl 的混合溶液 100 g，向其中滴加溶质质量分数为 10%的 Na2CO3溶液，烧杯中溶液的
质量与滴加溶液的质量关系如图所示，下列说法正确的是( B )
A．ab 段溶液变浑浊并伴有气泡
B．bc 段溶液质量增加 86.3 g
C．c 点对应溶液的溶质质量分数为 7.5%
D．d 点溶液中溶质为 Na2CO3
5．(多选)下列图像能正确反映其对应的实验操作的是( AD )
A．向盛有部分变质的氢氧化钠溶液的烧杯中滴加稀硫酸至过量
B．向盛有一定量的氢氧化钠溶液的烧杯中逐滴加入 pH＝2 的稀盐酸至过量
C．相同质量的镁、锌分别与足量的溶质质量分数相同的稀盐酸反应
D．某温度时，向一定量的饱和氢氧化钙溶液中加入少量氧化钙，再恢复到原温度

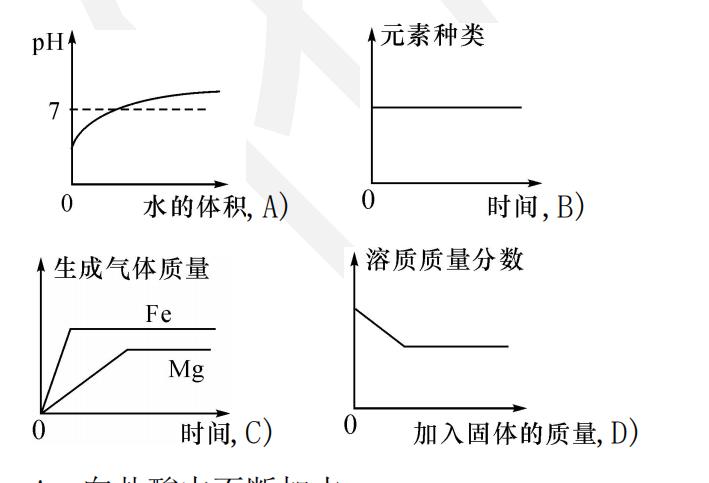

6．下列四个图像，分别对应四种操作过程，其中正确的是( B )
,A) ,B)
,C) ,D)
A．向盐酸中不断加水
B．一定质量的镁在密闭的容器内燃烧
C．等质量的铁和镁分别放入两份溶质质量分数相同的足量稀盐酸中
D．某温度下，向一定质量的饱和氯化钠溶液中加入氯化钠固体

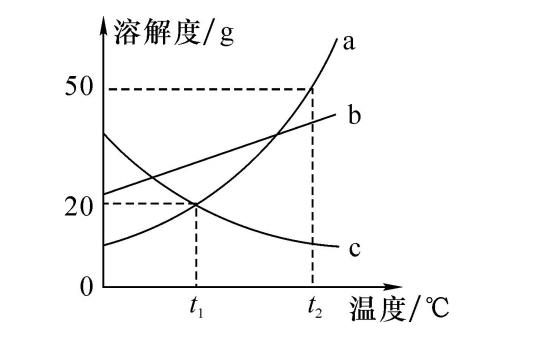

7．(2017，汇仁中学一模)(多选)如图是 a、b、c三种物质的溶解度曲线。下列说法正确的是( AD )
A．t2 ℃时，a、b、c 三种物质的溶解度大小关系是 a>b>c
B．t1 ℃时，20 g a 加入到 50 g 水中，充分溶解后得到 70 g a 的饱和溶液
C．t1 ℃时，a、c 两种物质的饱和溶液中所含的溶质质量一定相等
D．t2 ℃时，将 75 g a 的饱和溶液降温到 t1 ℃，析出 15 g 晶体
二、非选择题

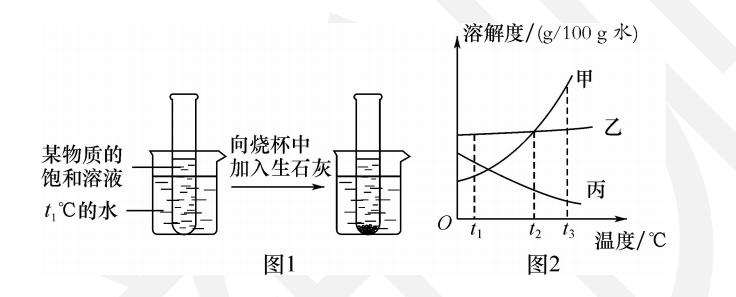

8．(2016，遵义)请根据如图实验现象并结合溶解度曲线回答(其中甲、乙、丙均不含结晶水)。
(1)生石灰与水反应的化学方程式为__CaO＋H2O===Ca(OH)2__，试管内所盛饱和溶液的溶质为对应溶解度曲线
中的__丙__(选填"甲""乙"或"丙")。
(2)如果要配制相同浓度的甲、乙饱和溶液，需要把温度控制在__t2__℃。
(3)t3 ℃时，将甲、乙、丙的饱和溶液都降温到 t1 ℃时，溶液中溶质的质量分数由小到大的顺序为__丙<甲<
乙__。
9．(2015，遵义)请按要求完成下列金属性质的实验：
研究一：金属与酸反应过程中的能量变化。
(1)打磨后的镁条与稀盐酸反应，试管外壁发烫，说明该反应__放热__(选填"放热"或"吸热")，反应的化
学方程式为__Mg＋2HCl===MgCl2＋H2↑__。

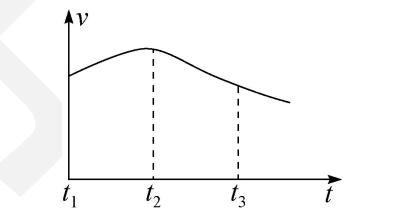

(2)实验测得产生气体的速率(v)与时间(t)的关系如图，请根据 t1～t2时间段反应速率变化，说明化学反应速
率受__温度__等因素影响。
研究二：金属与盐溶液反应过程中的相关变化。
(1)某同学用硫酸铜溶液把"铁勺"变成"铜勺"，其反应的化学方程式为__CuSO4＋Fe===FeSO4＋Cu__。

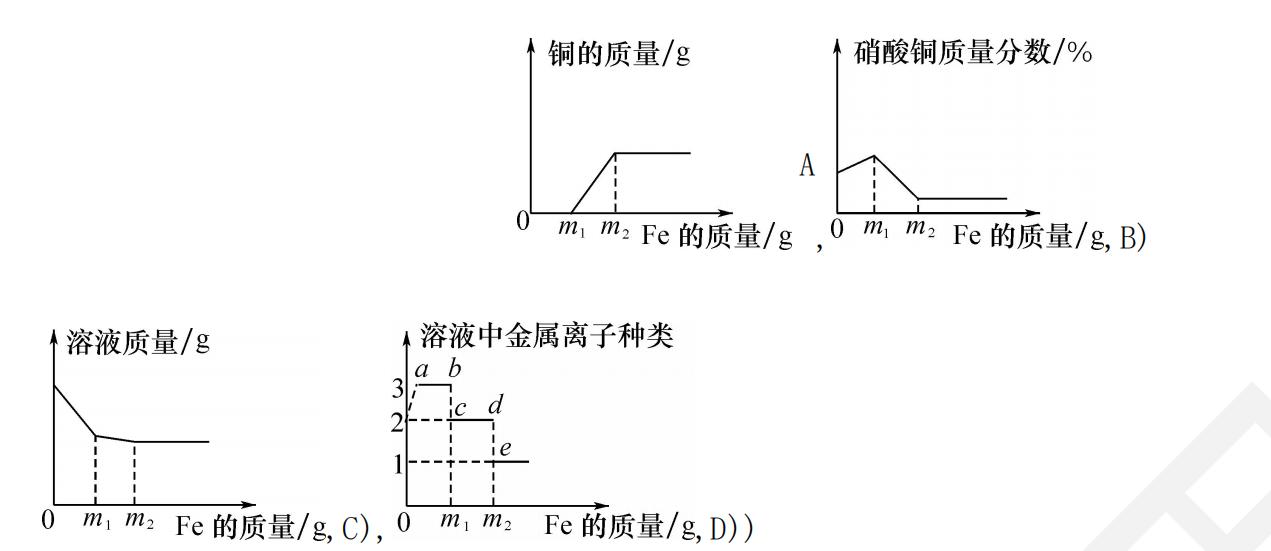

(2)在一定量的 AgNO3和 Cu(NO3)2的混合溶液中加入铁粉，充分反应后，下图描述相关变化曲线，一定不正确
的是__B__。
)10．在密闭容器中，某反应在点燃的条件下发生，涉及甲、乙、丙和丁四种物质，它们的微观示意图和反应
前后的质量如表所示。
物质序号 甲 乙 丙 丁
微观示意图
反应前质量/g 34 50 1 0
反应后质量/g 0 x y z
, (1)甲的化学式为__H2S__。
(2)表中的四种物质中，含氧元素的化合物是__丙、丁__(填物质序号)。
(3)上述反应的化学方程式为__2H2S＋3O2=====点燃
2SO2＋2H2O__。
(4)一位同学在计算 x、y和 z数值的过程中，列出了以下等式，其中正确的是__D__(填字母序号)。
A．x＋y＋z＝86
B．y＋z＝85
C．(50－x)∶z＝32∶64
D．(50－x)∶(y－1)＝8∶3
